SICK LBV 310 User manual

D
F
GB
S
B E T R I E B S A N L E I T U N G
LBV 310
- Relais (DPDT)
EN

Inhaltsverzeichnis
1Zu diesem Dokument
1.1Funktion.................................. 4
1.2Zielgruppe ................................ 4
1.3Verwendete Symbolik ........................ 4
2ZuIhrer Sicherheit
2.1Autorisiertes Personal ........................ 5
2.2BestimmungsgemäßeVerwendung . . . . . . . . . . . . . . 5
2.3Warnung vor Fehlgebrauch . . . . . . . . . . . . . . . . . . . . 5
2.4Allgemeine Sicherheitshinweise. . . . . . . . . . . . . . . . . 5
2.5Sicherheitskennzeichen am Gerät ............... 6
2.6CE-Konformität............................. 6
2.7Sicherheitshinweise fürEx-Bereiche . . . . . . . . . . . . . 6
3Produktbeschreibung
3.1Aufbau................................... 7
3.2Arbeitsweise .............................. 7
3.3Bedienung ................................ 8
3.4Lagerung und Transport . . . . . . . . . . . . . . . . . . . . . . 9
4Montieren
4.1Allgemeine Hinweise ........................ 10
4.2Montagehinweise ........................... 11
5An die Spannungsversorgung anschließen
5.1Anschluss vorbereiten........................ 15
5.2Anschlussschritte ........................... 15
5.3Anschlussplan Einkammergehäuse . . . . . . . . . . . . . . 16
6InBetrieb nehmen
6.1Allgemein................................. 18
6.2Bedienelemente ............................ 18
6.3Funktionstabelle ............................ 19
7Instandhalten und Störungen beseitigen
7.1Wartung.................................. 21
7.2Störungen beseitigen ........................ 21
7.3Elektronikeinsatz tauschen . . . . . . . . . . . . . . . . . . . . 22
7.4Das Gerät reparieren ........................ 24
8Ausbauen
8.1Ausbauschritte ............................. 25
8.2Entsorgen ................................ 25
9Anhang
9.1Technische Daten .......................... 26
9.2Maße.................................... 29
2LBV 310 • - Relais (DPDT)
Inhaltsverzeichnis
35919-DE-091125

Ergänzende Dokumentation
Information:
Je nach bestellter Ausführung gehört ergänzende Dokumentation zum
Lieferumfang.Diese finden Sie im Kapitel "Produktbeschreibung".
Anleitungen fürZubehör und Ersatzteile
Tipp:
Für den sicheren Einsatz und Betrieb Ihres LBV 310 bieten wir
Zubehör und Ersatzteile an.Die zugehörigen Dokumentationen sind:
l36052 -Elektronikeinsatz LBV Serie 300
LBV 310 • - Relais (DPDT)3
Inhaltsverzeichnis
35919-DE-091125

1Zu diesem Dokument
1.1Funktion
Die vorliegende Betriebsanleitung liefert Ihnen die erforderlichen
Informationen fürMontage,Anschluss und Inbetriebnahme sowie
wichtige Hinweise fürWartung und Störungsbeseitigung.Lesen Sie
diese deshalb vor der Inbetriebnahme und bewahren Sie sie als
Produktbestandteil in unmittelbarer Nähe des Gerätes jederzeit
zugänglich auf.
1.2Zielgruppe
Diese Betriebsanleitung richtet sich an ausgebildetes Fachpersonal.
Der Inhalt dieser Anleitung muss dem Fachpersonal zugänglich
gemacht und umgesetzt werden.
1.3Verwendete Symbolik
Information,Tipp,Hinweis
Dieses Symbol kennzeichnet hilfreiche Zusatzinformationen.
Vorsicht:Bei Nichtbeachten dieses Warnhinweises können
Störungen oder Fehlfunktionen die Folge sein.
Warnung:Bei Nichtbeachten dieses Warnhinweises kann ein Perso-
nenschaden und/oder ein schwerer Geräteschaden die Folge sein.
Gefahr:Bei Nichtbeachten dieses Warnhinweises kann eine erns-
thafte Verletzung von Personen und/oder eine Zerstörung des Gerätes
die Folge sein.
Ex-Anwendungen
Dieses Symbol kennzeichnet besondere Hinweise fürEx-Anwendun-
gen.
lListe
Der vorangestellte Punkt kennzeichnet eine Liste ohne zwingende
Reihenfolge.
àHandlungsschritt
Dieser Pfeil kennzeichnet einen einzelnen Handlungsschritt.
1Handlungsfolge
Vorangestellte Zahlen kennzeichnen aufeinander folgende Hand-
lungsschritte.
4LBV 310 • - Relais (DPDT)
1Zu diesem Dokument
35919-DE-091125

2ZuIhrer Sicherheit
2.1Autorisiertes Personal
Sämtliche in dieser Betriebsanleitung beschriebenen Handhabungen
dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisier-
tes Fachpersonal durchgeführt werden.
Bei Arbeiten am und mit dem Gerät ist immer die erforderliche
persönliche Schutzausrüstung zu tragen.
2.2BestimmungsgemäßeVerwendung
Der LBV 310 ist ein Sensor zur Grenzstanderfassung.
Detaillierte Angaben zum Einsatzbereich finden Sie im Kapitel
"Produktbeschreibung".
Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer
Verwendung entsprechend den Angaben in der Betriebsanleitung
sowie in den evtl.ergänzenden Anleitungen gegeben.
Eingriffeüber die in der Betriebsanleitung beschriebenen Hand-
habungen hinaus dürfen aus Sicherheits-und Gewährleistungsgrün-
den nur durch vom Hersteller autorisiertes Personal vorgenommen
werden.Eigenmächtige Umbauten oder Veränderungen sind aus-
drücklich untersagt.
2.3Warnung vor Fehlgebrauch
Bei nicht sachgerechter oder nicht bestimmungsgemäßer Verwen-
dung können von diesem Gerät anwendungsspezifische Gefahren
ausgehen,so z.B.ein Überlauf des Behälters oder Schäden an
Anlagenteilen durch falsche Montage oder Einstellung.
2.4Allgemeine Sicherheitshinweise
Das Gerät entspricht dem Stand der Technik unter Beachtung der
üblichen Vorschriften und Richtlinien.Durch den Anwender sind die
Sicherheitshinweise in dieser Betriebsanleitung,die landesspezifi-
schen Installationsstandards sowie die geltenden Sicherheitsbestim-
mungen und Unfallverhütungsvorschriften zu beachten.
Das Gerät darf nur in technisch einwandfreiem und betriebssicheren
Zustand betrieben werden.Der Betreiber ist für den störungsfreien
Betrieb des Gerätes verantwortlich.
Der Betreiber ist ferner verpflichtet,während der gesamten Einsatz-
dauer die Übereinstimmung der erforderlichen Arbeitssicherheits-
maßnahmen mit dem aktuellen Stand der jeweils geltenden Regel-
werke festzustellen und neue Vorschriften zu beachten.
LBV 310 • - Relais (DPDT)5
2ZuIhrer Sicherheit
35919-DE-091125

2.5Sicherheitskennzeichen am Gerät
Die auf dem Gerät angebrachten Sicherheitskennzeichen und -
hinweise sind zu beachten.
2.6CE-Konformität
Dieses Gerät erfüllt die gesetzlichen Anforderungen der zutreffenden
EG-Richtlinien.Mit der Anbringung des CE-Zeichens bestätigen wir
die erfolgreiche Prüfung.
2.7Sicherheitshinweise fürEx-Bereiche
Beachten Sie bei Ex-Anwendungen die Ex-spezifischen Sicherheits-
hinweise.Diese sind Bestandteil der Betriebsanleitung und liegen
jedem Gerät mit Ex-Zulassung bei.
6LBV 310 • - Relais (DPDT)
2ZuIhrer Sicherheit
35919-DE-091125

3Produktbeschreibung
3.1Aufbau
Der Lieferumfang besteht aus:
lGrenzstandsensor LBV 310
lDokumentation
-Dieser Betriebsanleitung
-Ex-spezifischen "Sicherheitshinweisen"(bei Ex-Ausführun-
gen)
-Ggf.weiteren Bescheinigungen
Der LBV 310 besteht aus den Komponenten:
lGehäusedeckel
lGehäuse mit Elektronik
lProzessanschluss mit Schwinggabel
1
2
3
Abb.1:LBV 310 -mit Kunststoffgehäuse
1Gehäusedeckel
2Gehäuse mit Elektronik
3Prozessanschluss
Das Typschild enthält die wichtigsten Daten zur Identifikation und zum
Einsatz des Gerätes:
lArtikelnummer
lSeriennummer
lTechnische Daten
lArtikelnummern Dokumentation
Zusätzlich zum Typschild außen am Gerät finden Sie die Serien-
nummer auch im Inneren des Gerätes.
3.2Arbeitsweise
Der LBV 310 ist ein Grenzstandsensor mit Schwinggabel zur
Grenzstanderfassung.
Lieferumfang
Komponenten
Typschild
Einsatzbereich
LBV 310 • - Relais (DPDT)7
3Produktbeschreibung
35919-DE-091125

Er ist konzipiert für industrielle Einsätze in allen Bereichen der
Verfahrenstechnik und wird vorzugsweise in Schüttgütern eingesetzt.
Typische Anwendungen sind Überlauf-und Trockenlaufschutz.Durch
sein einfaches und robustes Messsystem lässt sich der LBV 310
nahezu unabhängig von den chemischen und physikalischen Eigen-
schaften des Schüttgutes einsetzen.
Er arbeitet auch unter starken Fremdvibrationen oder bei wechseln-
dem Füllgut.
Funktionsüberwachung
Der Elektronikeinsatz des LBV 310 überwacht kontinuierlich folgende
Kriterien:
lKorrekte Schwingfrequenz
lLeitungsbruch zum Piezoantrieb
Wird eine der genannten Funktionsstörungen erkannt oder fällt die
Spannungsversorgung aus,so nimmt die Elektronik einen definierten
Schaltzustand an,d.h.das Relais wird stromlos (sicherer Zustand).
Die Schwinggabel wird piezoelektrisch angetrieben und schwingt auf
ihrer mechanischen Resonanzfrequenz von ca.150 Hz.Wird die
Schwinggabel mit Füllgut bedeckt,ändert sich die Schwingamplitude.
Diese Änderung wird vom eingebauten Elektronikeinsatz erfasst und
in einen Schaltbefehl umgewandelt.
Der LBV 310 ist ein Kompaktgerät,d.h.er kann ohne externe
Auswertung betrieben werden.Die integrierte Elektronik wertet das
Füllstandsignal aus und stellt ein Schaltsignal zur Verfügung.Mit
diesem Schaltsignal können Sie ein nachgeschaltetes Gerät direkt
betätigen (z.B.eine Warneinrichtung,eine SPS,eine Pumpe etc.).
Die Daten für die Spannungsversorgung finden Sie im Kapitel
"Technische Daten".
3.3Bedienung
In der Werkseinstellung können Füllgüter mit einer Dichte >0,02 g/cm³
(0.0008 lbs/in³)gemessen werden.Bei Füllgütern mit niedriger Dichte
>0,008 g/cm³(0.0003 lbs/in³)kann das Gerät angepasst werden.
Auf dem Elektronikeinsatz finden Sie folgende Anzeige-und Bedie-
nelemente:
lKontrollleuchte zur Anzeige des Schaltzustandes (grün/rot)
lPotentiometer zur Anpassung an die Füllgutdichte
lBetriebsartenumschaltung zur Wahl des Schaltzustandes (min./
max.)
Funktionsprinzip
Spannungsversorgung
8LBV 310 • - Relais (DPDT)
3Produktbeschreibung
35919-DE-091125

3.4Lagerung und Transport
Ihr Gerät wurde auf dem Weg zum Einsatzort durch eine Verpackung
geschützt.Dabei sind die üblichen Transportbeanspruchungen durch
eine Prüfung nach DIN EN 24180 abgesichert.
Bei Standardgeräten besteht die Verpackung aus Karton,ist umwelt-
verträglich und wieder verwertbar.Der Messfühler ist zusätzlich mit
einer Schutzkappe aus Pappe versehen.Bei Sonderausführungen
wird zusätzlich PE-Schaum oder PE-Folie verwendet.Entsorgen Sie
das anfallende Verpackungsmaterial über spezialisierte Recyclingbe-
triebe.
Der Transport muss unter Berücksichtigung der Hinweise auf der
Transportverpackung erfolgen.Nichtbeachtung kann Schäden am
Gerät zur Folge haben.
Die Lieferung ist bei Erhalt unverzüglich auf Vollständigkeit und
eventuelle Transportschäden zu untersuchen.Festgestellte Trans-
portschäden oder verdeckte Mängel sind entsprechend zu behandeln.
Die Packstücke sind bis zur Montage verschlossen und unter
Beachtung der außen angebrachten Aufstell-und Lagermarkierungen
aufzubewahren.
Packstücke,sofern nicht anders angegeben,nur unter folgenden
Bedingungen lagern:
lNicht im Freien aufbewahren
lTrocken und staubfrei lagern
lKeinen aggressiven Medien aussetzen
lVor Sonneneinstrahlung schützen
lMechanische Erschütterungen vermeiden
lLager-und Transporttemperatur siehe Kapitel "Anhang -Techni-
sche Daten -Umgebungsbedingungen"
lRelative Luftfeuchte 20 …85 %
Verpackung
Transport
Transportinspektion
Lagerung
Lager-und Transport-
temperatur
LBV 310 • - Relais (DPDT)9
3Produktbeschreibung
35919-DE-091125

4Montieren
4.1Allgemeine Hinweise
Stellen Sie sicher,dass sämtliche,im Prozess befindlichen Teile des
Gerätes,insbesondere Sensorelement,Prozessdichtung und Pro-
zessanschluss für die auftretenden Prozessbedingungen geeignet
sind.Dazu zählen insbesondere Prozessdruck,Prozesstemperatur
sowie die chemischen Eigenschaften der Medien.
Die Angaben dazu finden Sie im Kapitel "Technische Daten"bzw.auf
dem Typschild.
Grundsätzlich kann der LBV 310 in jeder beliebigen Lage eingebaut
werden.Das Gerät muss lediglich so montiert werden,dass sich das
Schwingelement auf Höhe des gewünschten Schaltpunktes befindet.
Verwenden Sie die empfohlenen Kabel (siehe Kapitel "An die
Spannungsversorgung anschließen")und ziehen Sie die Kabelver-
schraubung fest an.
Sie schützen Ihr Gerät zusätzlich gegen das Eindringen von
Feuchtigkeit,indem Sie das Anschlusskabel vor der Kabelverschrau-
bung nach unten führen.Regen-und Kondenswasser können so
abtropfen.Dies gilt vor allem bei Montage im Freien,in Räumen,in
denen mit Feuchtigkeit zu rechnen ist (z.B.durch Reinigungs-
prozesse)oder an gekühlten bzw.beheizten Behältern.

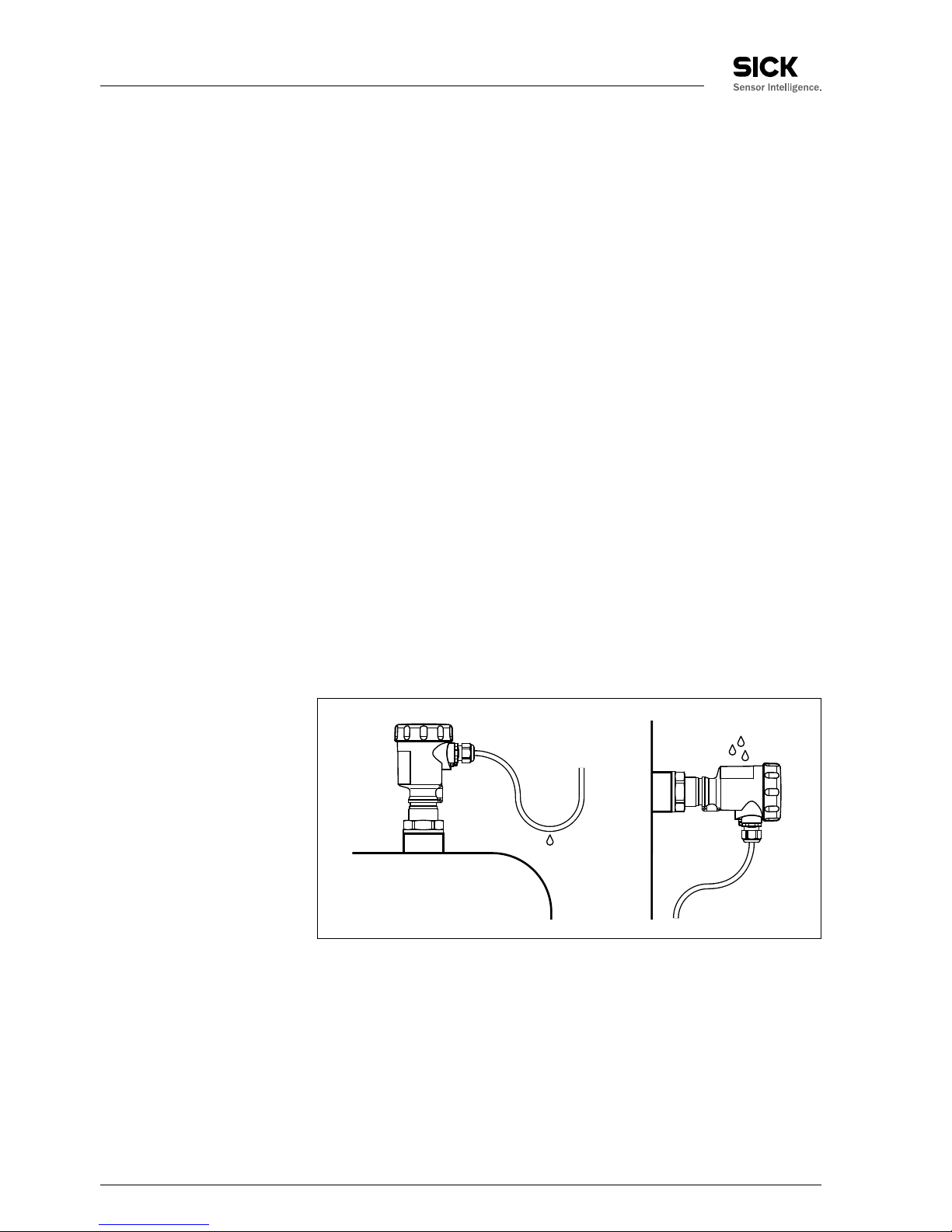

Abb.2:Maßnahmen gegen das Eindringen von Feuchtigkeit
Halten Sie den LBV 310 nicht am Schwingelement.Insbesondere bei
Flansch-oder Rohrversionen kann der Sensor durch das Gerätege-
wicht beschädigt werden.
Entfernen Sie die Schutzkappe erst unmittelbar vor dem Einbau.
Eignung für die Pro-
zessbedingungen
Schaltpunkt
Feuchtigkeit
Transport
10 LBV 310 • - Relais (DPDT)
4Montieren
35919-DE-091125

Bei Über-oder Unterdruck im Behälter müssen Sie den Prozessan-
schluss abdichten.Prüfen Sie vor dem Einsatz,ob das Dichtungs-
material gegenüber dem Füllgut und der Prozesstemperatur beständig
ist.
Den maximal zulässigen Druck können Sie dem Kapitel "Technische
Daten"oder dem Typschild des Sensors entnehmen.
Der Vibrationsgrenzschalter ist ein Messgerät und muss entsprechend
behandelt werden.Ein Verbiegen des Schwingelements führt zur
Zerstörung des Gerätes.
Warnung:
Das Gehäuse darf nicht zum Einschrauben verwendet werden!Das
Festziehen kann Schäden an der Drehmechanik des Gehäuses
verursachen.
Verwenden Sie zum Einschrauben den Sechskant oberhalb des
Gewindes.
4.2Montagehinweise
Das Schwingelement sollte möglichst frei in den Behälter ragen,um
Ablagerungen zu verhindern.Vermeiden Sie deshalb Stutzen für
Flansche und Einschraubstutzen.Dies gilt vor allem fürFüllgüter,die
zu Anhaftungen neigen.
Bauen Sie das Gerät so ein,dass die Schwinggabel nicht direkt in den
Befüllstrom ragt.
Druck/Vakuum
Handhabung
Stutzen
Befüllöffnung
LBV 310 • - Relais (DPDT)11
4Montieren
35919-DE-091125

20°
a. b.

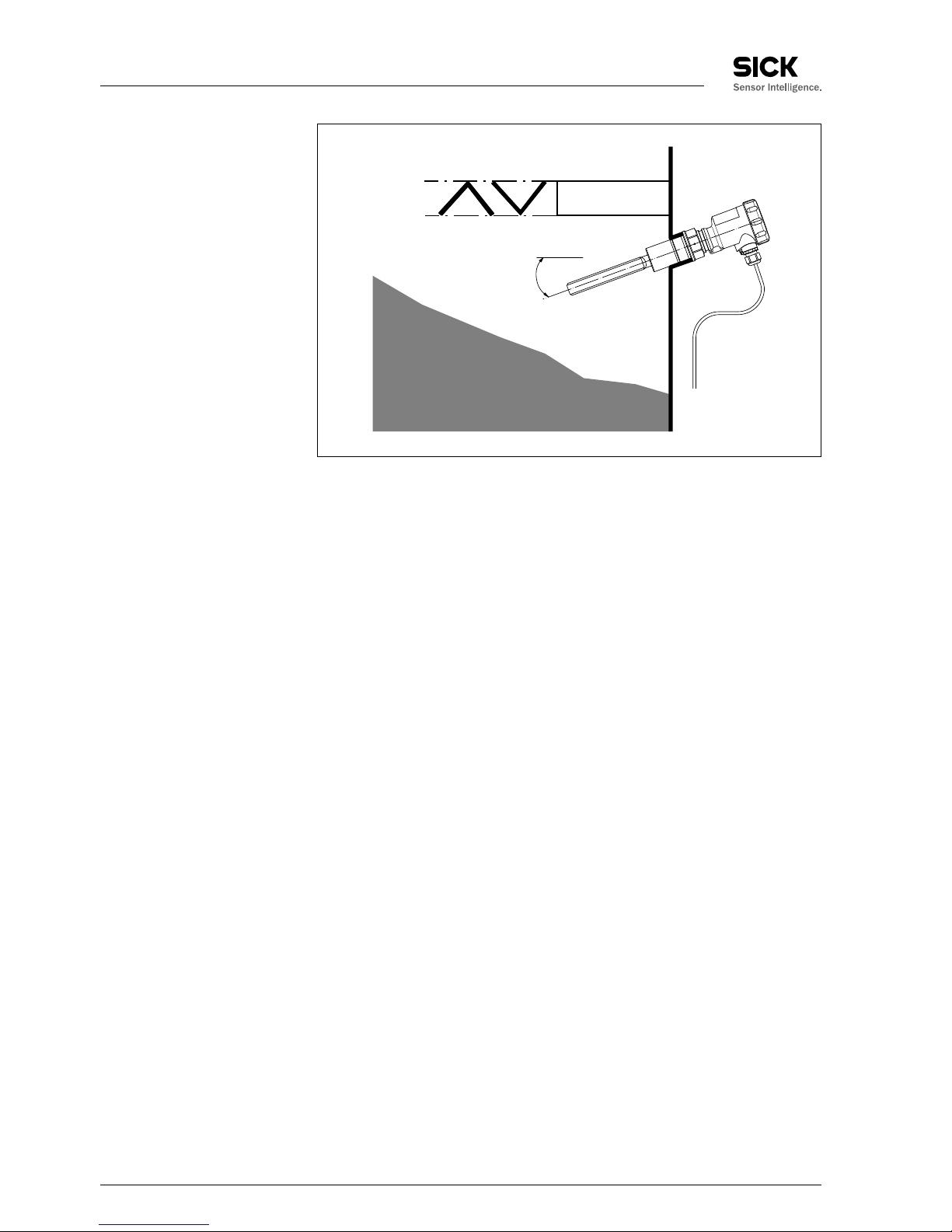

Abb.3:Horizontaler Einbau
aSchutzblech
bKonkaves Schutzblech für abrasive Schüttgüter
Sollte ein solcher Einbauort erforderlich sein,montieren Sie ein
geeignetes Schutzblech über bzw.vor dem Schwingelement,siehe
Darstellung "a").
Bei abrasiven Schüttgütern hat sich die Montage nach Darstellung "b"
bewährt.Im konkaven Schutzblech bildet sich eine Schüttgutwächte,
die einen Verschleißdes Schutzblechs verhindert.
Um einen möglichst genauen Schaltpunkt zu erreichen,können Sie
den LBV 310 horizontal einbauen.Wenn sich der Schaltpunkt jedoch
in einer Toleranz von einigen Zentimetern bewegen darf,empfehlen
wir,den LBV 310 ca.20°schräg nach unten geneigt einzubauen,
damit sich keine Ablagerungen bilden können.
Horizontaler Einbau
12 LBV 310 • - Relais (DPDT)
4Montieren
35919-DE-091125

20°

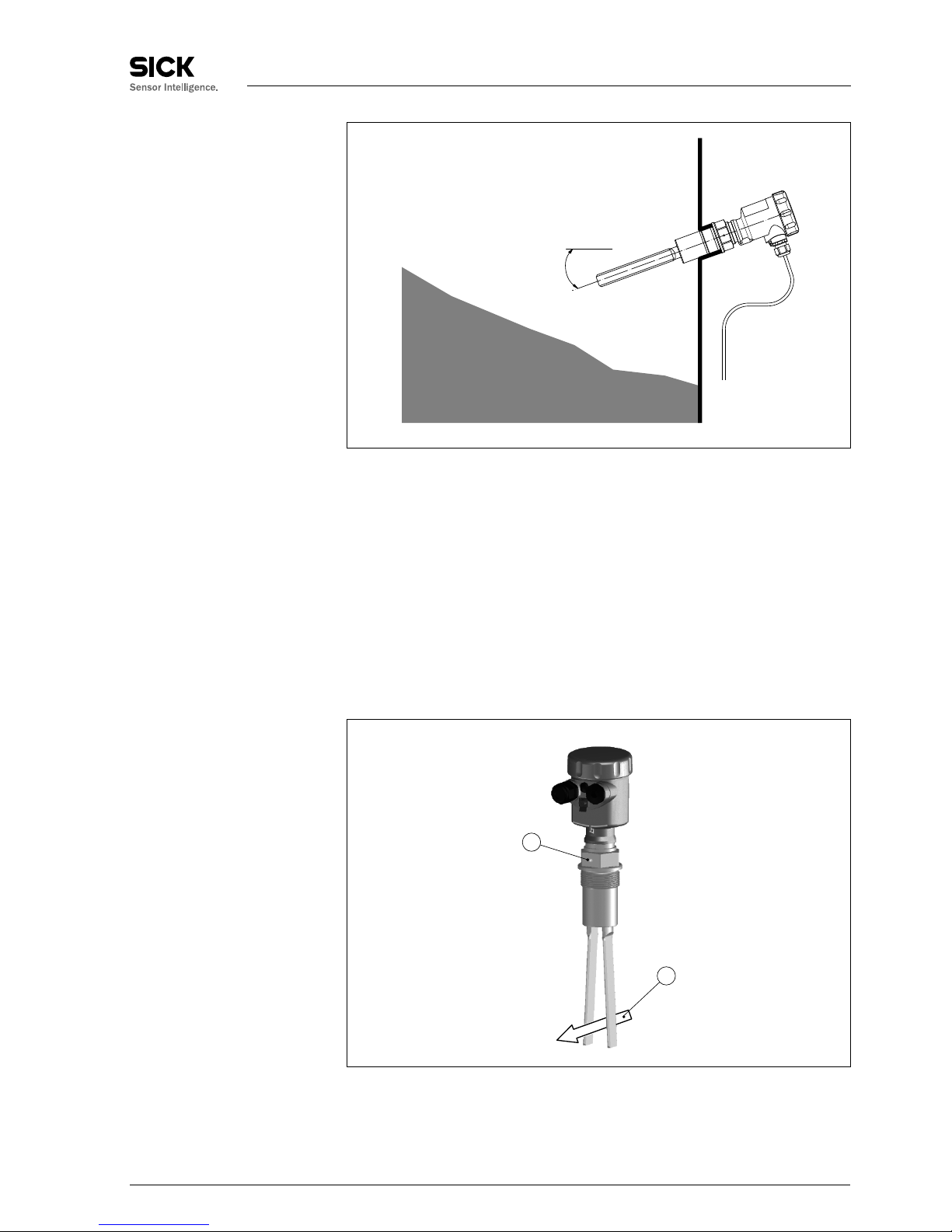

Abb.4:Horizontaler Einbau
Wenn der LBV 310 im Befüllstrom eingebaut ist,kann dies zu
unerwünschten Fehlmessungen führen.Montieren Sie den LBV 310
deshalb an einer Stelle im Behälter,wo keine störenden Einflüsse,wie
z.B.von Befüllöffnungen,Rührwerken etc.auftreten können.
Damit die Schwinggabel des LBV 310 bei Füllgutbewegungen
möglichst wenig Widerstand bietet,sollten die Flächen der Schwing-
gabel parallel zur Füllgutbewegung stehen.
1
2
Abb.5:Strömungsausrichtung der Schwinggabel
1Markierung bei Gewindeausführung
2Strömungsrichtung
Einströmendes Füllgut
Strömungen
LBV 310 • - Relais (DPDT)13
4Montieren
35919-DE-091125

Bei horizontalem Einbau in anhaftenden Füllgütern sollten die Flächen
der Schwinggabel möglichst senkrecht stehen,um Ablagerungen auf
der Schwinggabel möglichst gering zu halten.Bei der Gewindeaus-
führung ist eine Markierung auf dem Sechskant.Damit können Sie die
Stellung der Schwinggabel beim Einschrauben kontrollieren.Wenn
der Sechskant auf der Flachdichtung aufsitzt,kann das Gewinde noch
ca.um eine halbe Umdrehung weitergedreht werden.Das genügt,um
die empfohlene Einbaulage zu erreichen.
Bei Flanschausführungen ist die Gabel auf die Flanschbohrungen
ausgerichtet.
1

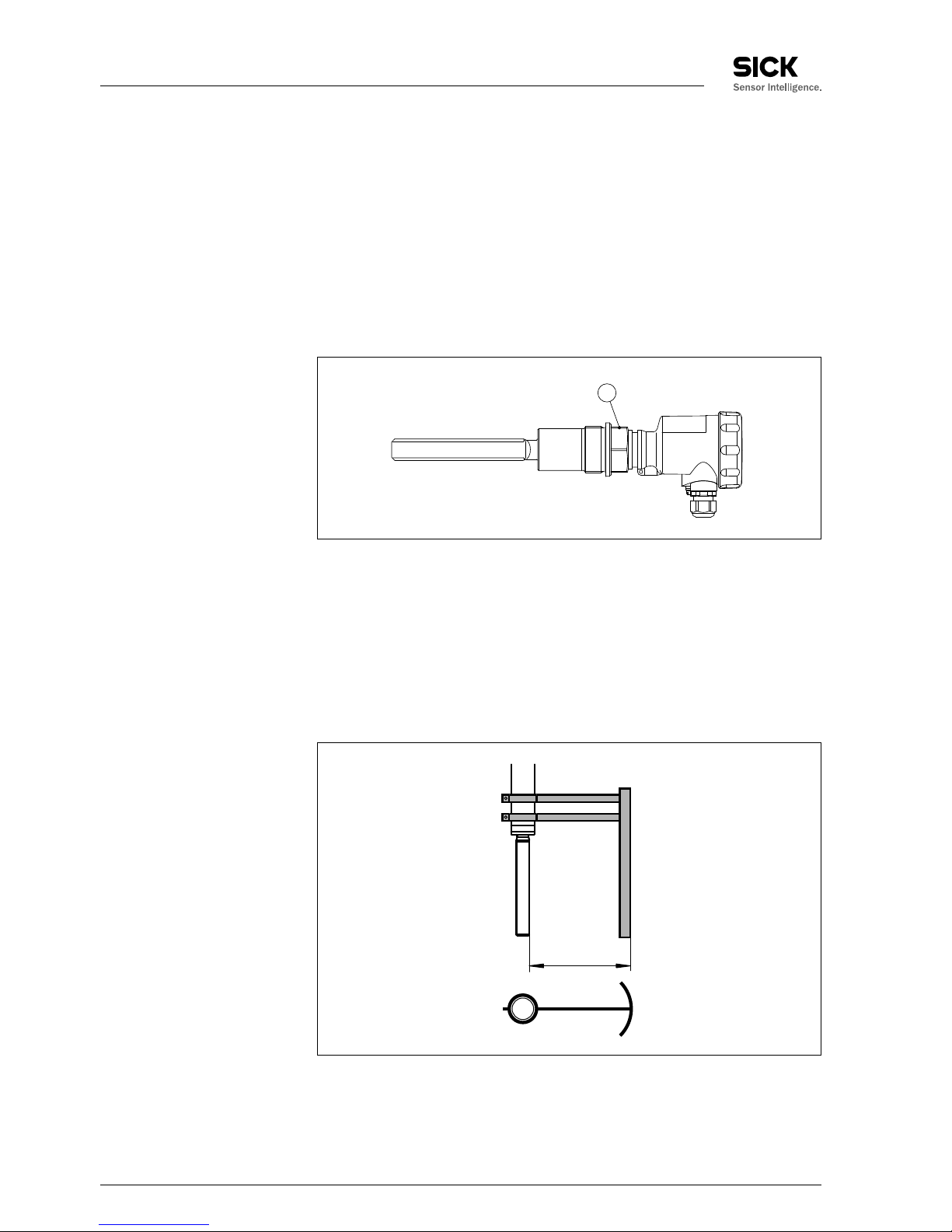

Abb.6:Horizontaler Einbau -Markierung
1Markierung bei Gewindeausführung oben
Bei Anwendungen z.B.in Sandfängen oder in Absetzbecken für
Grobsedimente ist das Schwingelement mit einem geeigneten Prall-
blech vor Beschädigungen zu schützen.
Dieses Prallblech müssen Sie selbst anfertigen.
> 125 mm
(4 59/64")
Abb.7:Prallblech zum Schutz vor Beschädigungen
Anhaftende Füllgüter
Prallschutz gegen Stein-
schlag
14 LBV 310 • - Relais (DPDT)
4Montieren
35919-DE-091125

5An die Spannungsversorgung anschließen
5.1Anschluss vorbereiten
Beachten Sie grundsätzlich folgende Sicherheitshinweise:
lNur in spannungslosem Zustand anschließen
In explosionsgefährdeten Bereichen müssen die entsprechenden
Vorschriften,Konformitäts-und Baumusterprüfbescheinigungen der
Sensoren und der Versorgungsgeräte beachtet werden.
Schließen Sie die Betriebsspannung gemäßden nachfolgenden
Anschlussbildern an.Der Elektronikeinsatz mit Relaisausgang ist in
Schutzklasse 1ausgeführt.Zur Einhaltung dieser Schutzklasse ist es
zwingend notwendig,dass der Schutzleiter an der inneren Schutz-
leiteranschlussklemme angeschlossen wird.Beachten Sie dazu die
allgemeinen Installationsvorschriften.Verbinden Sie den LBV 310
grundsätzlich mit der Behältererde (PA)bzw.bei Kunststoffbehältern
mit dem nächstgelegenen Erdpotenzial.Seitlich am Gerätegehäuse
befindet sich dazu eine Erdungsklemme zwischen den Kabelver-
schraubungen.Diese Verbindung dient zur Ableitung elektrostatischer
Aufladungen.Bei Ex-Anwendungen müssen Sie übergeordnet die
Errichtungsvorschriften für explosionsgefährdete Bereiche beachten.
Die Daten für die Spannungsversorgung finden Sie im Kapitel
"Technische Daten".
Das Gerät wird mit handelsüblichem zweiadrigem Kabel ohne Schirm
angeschlossen.Falls elektromagnetische Einstreuungen zu erwarten
sind,die über den Prüfwerten der EN 61326 für industrielle Bereiche
liegen,sollte abgeschirmtes Kabel verwendet werden.
Verwenden Sie Kabel mit rundem Querschnitt.Ein Kabelaußen-
durchmesser von 5…9mm (0.2…0.35 in)gewährleistet die
Dichtwirkung der Kabelverschraubung.Wenn Sie Kabel mit anderem
Durchmesser oder Querschnitt einsetzen,wechseln Sie die Dichtung
oder verwenden Sie eine geeignete Kabelverschraubung.
Verwenden Sie fürLBV 310 in explosionsgeschützten Bereichen nur
zugelassene Kabelverschraubungen.
Bei Ex-Anwendungen sind die entsprechenden Errichtungsvorschrif-
ten zu beachten.
5.2Anschlussschritte
Bei Ex-Geräten darf der Gehäusedeckel nur dann geöffnet werden,
wenn keine explosionsfähige Atmosphäre vorhanden ist.
Sicherheitshinweise be-
achten
Sicherheitshin-
weise fürEx-
Anwendungen
beachten
Spannungsversorgung
auswählen
Anschlusskabel aus-
wählen
Anschlusskabel
fürEx-Anwen-
dungen aus-
wählen
LBV 310 • - Relais (DPDT)15
5An die Spannungsversorgung anschließen
35919-DE-091125

Gehen Sie wie folgt vor:
1Gehäusedeckel abschrauben
2Überwurfmutter der Kabelverschraubung lösen
3Anschlusskabel ca.10 cm (4in)abmanteln,Aderenden ca.1cm
(0.4in)abisolieren
4Kabel durch die Kabelverschraubung in den Sensor schieben
5Öffnungshebel der Klemmen mit einem Schraubendreher an-
heben (siehe nachfolgende Abbildung)

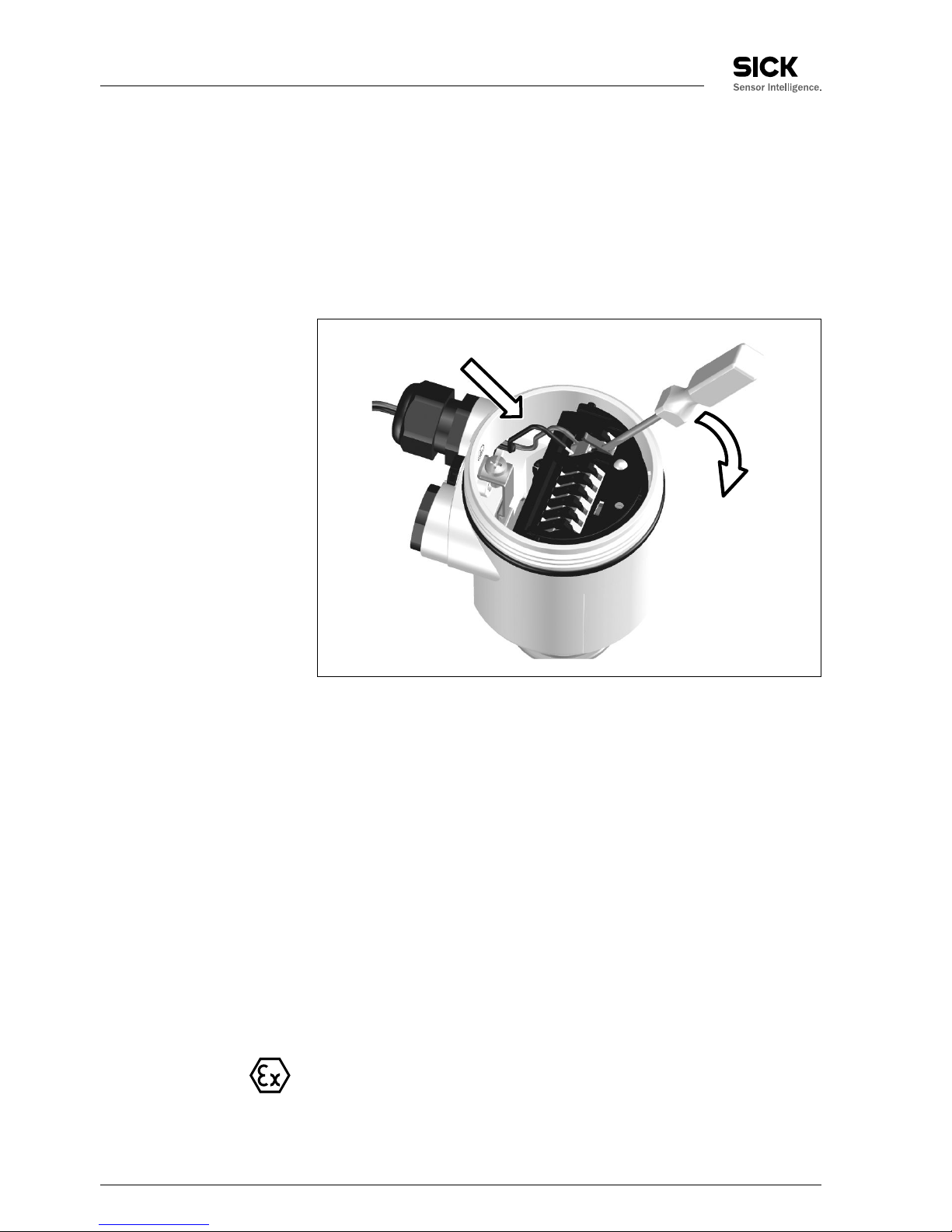

Abb.8:Anschlussschritte 5und 6
6Aderenden nach Anschlussplan in die offenen Klemmen stecken
7Öffnungshebel der Klemmen nach unten drücken,die Klemmen-
feder schließt hörbar
8Korrekten Sitz der Leitungen in den Klemmen durch leichtes
Ziehen prüfen
9Überwurfmutter der Kabelverschraubung fest anziehen.Der
Dichtring muss das Kabel komplett umschließen
10 Eventuell neuen Abgleich durchführen
11 Gehäusedeckel verschrauben
Der elektrische Anschluss ist somit fertig gestellt.
5.3Anschlussplan Einkammergehäuse
Die nachfolgenden Abbildungen gelten sowohl für die Nicht-Ex-, als
auch für die EEx-d-Ausführung.
16 LBV 310 • - Relais (DPDT)
5An die Spannungsversorgung anschließen
35919-DE-091125

1 2
4 4
4
3
Abb.9:Werkstoffvarianten Einkammergehäuse
1Kunststoff(nicht bei EEx d)
2Aluminium
3Edelstahl,elektropoliert
4Filterelement fürLuftdruckausgleich (nicht bei EEx d)
Wir empfehlen den LBV 310 so anzuschließen,dass der Schalt-
stromkreis bei Grenzstandmeldung,Leitungsbruch oder Störung
geöffnet ist (sicherer Zustand).
Die Relais sind immer im Ruhezustand dargestellt.
3
2 1
Abb.10:Anschlussplan
1Relaisausgang
2Relaisausgang
3Spannungsversorgung
Gehäuseübersicht
Anschlussplan
LBV 310 • - Relais (DPDT)17
5An die Spannungsversorgung anschließen
35919-DE-091125

6InBetrieb nehmen
6.1Allgemein
Die Zahlenangaben in Klammern beziehen sich auf die nachfolgenden
Abbildungen.
Auf dem Elektronikeinsatz finden Sie folgende Anzeige-und Bedie-
nelemente:
lPotentiometer zur Anpassung an die Füllgutdichte (1)
lDIL-Schalter zur Betriebsartenumschaltung -min./max. (2)
lKontrollleuchte (5)
Hinweis:
Stellen Sie generell vor der Inbetriebnahme des LBV 310 mit dem
Betriebsartenschalter (2)die Betriebsart ein.Wenn Sie den Betriebs-
artenschalter (2)nachträglich umschalten,ändert sich der Schaltaus-
gang.Das heißt,nachgeschaltete Geräte werden evtl.betätigt.
6.2Bedienelemente
3
4
5
1
2
Abb.11:Elektronik-und Anschlussraum -Relaisausgang
1Potentiometer zur Schaltpunktanpassung
2DIL-Schalter zur Betriebsartenumschaltung
3Erdungsklemme
4Anschlussklemmen
5Kontrollleuchte
Funktion/Aufbau
Elektronik-und An-
schlussraum
18 LBV 310 • - Relais (DPDT)
6InBetrieb nehmen
35919-DE-091125

Mit dem Potentiometer können Sie den Schaltpunkt an das Schüttgut
anpassen.Es ist ab Werk voreingestellt und muss nur in Grenzfällen
verändert werden.
Das Potentiometer des LBV 310 steht ab Werk auf Rechtsanschlag
(>0,02 g/cm³bzw.0.0008 lbs/in³). Bei besonders leichten Schütt-
gütern drehen Sie das Potentiometer auf Linksanschlag (>0,008 g/
cm³bzw.0.0003 lbs/in³). Damit wird der LBV 310 empfindlicher und
kann leichte Schüttgüter sicherer detektieren.
Mit der Betriebsartenumschaltung (min./max.) können Sie den
Schaltzustand des Relais ändern.Sie können damit die gewünschte
Betriebsart gemäß"Funktionstabelle"einstellen (max. - Maximal-
standerfassung bzw.Überlaufschutz,min. - Minimalstanderfassung
bzw.Trockenlaufschutz).
Wir empfehlen,den Anschluss im Ruhestromprinzip (Relaiskontakt bei
Erreichen des Schaltpunktes stromlos), da das Relais bei erkannter
Störung den gleichen (sicheren)Zustand annimmt.
Kontrollleuchte zur Anzeige des Schaltzustandes
lGrün=Relais stromführend
lRot =Relais stromlos
lRot (blinkt)=Störung

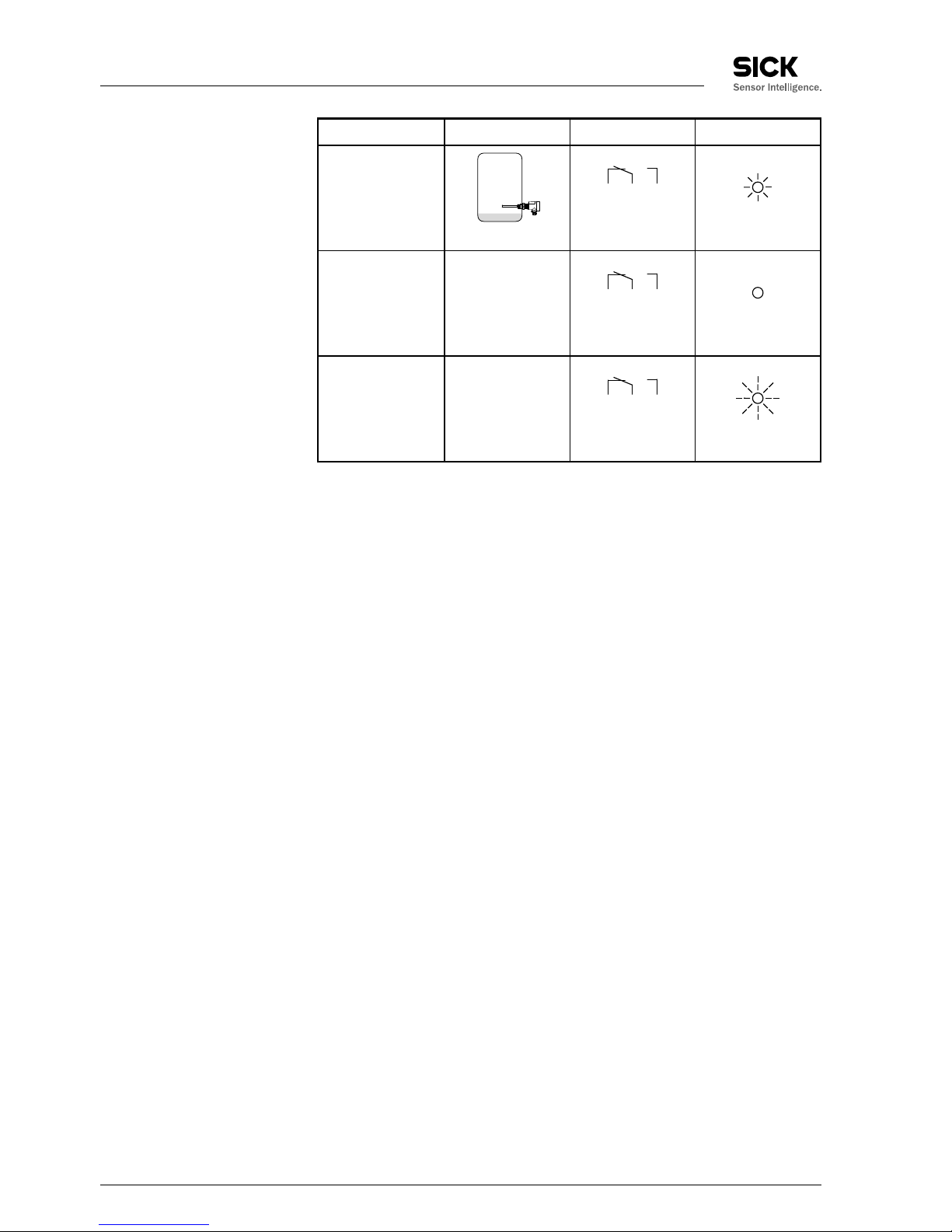

6.3Funktionstabelle
Die folgende Tabelle gibt eine Übersicht über die Schaltzustände in
Abhängigkeit von der eingestellten Betriebsart und dem Füllstand.
Füllstand Schaltzustand Kontrollleuchte
Betriebsart max.
Überlaufschutz
53 4
(8)(6) (7)
Relais stromfüh-
rend
Grün
Betriebsart max.
Überlaufschutz
53 4
(8)(6) (7)
Relais stromlos Rot
Betriebsart min.
Trockenlaufschutz
53 4
(8)(6) (7)
Relais stromfüh-
rend
Grün
Schaltpunktanpassung
(1)
Betriebsartenumschal-
tung (2)
Kontrollleuchte (5)
LBV 310 • - Relais (DPDT)19
6InBetrieb nehmen
35919-DE-091125

Füllstand Schaltzustand Kontrollleuchte
Betriebsart min.
Trockenlaufschutz
53 4
(8)(6) (7)
Relais stromlos Rot
Ausfall der Span-
nungsversorgung
(Betriebsart min./
max.)
beliebig
53 4
(8)(6) (7)
Relais stromlos
Störung beliebig
53 4
(8)(6) (7)
Relais stromlos blinkt rot
20 LBV 310 • - Relais (DPDT)
6InBetrieb nehmen
35919-DE-091125
