SICK AR60 User manual

OPERATING INSTRUCTIONS
AR60
Laser Alignment Aid
de
en
fr

Operating Instructions
AR60
2© SICK AG • Industrial Safety Systems • Germany • All rights reserved 8007406/YW24/2016-05-13
Subject to change without notice
en
This document is protected by the law of copyright, whereby all rights
established therein remain with the company SICK AG. Reproduction
of this document or parts of this document is only permissible within
the limits of the legal determination of Copyright Law. Alteration or
abridgement of the document is not permitted without the explicit
written approval of the company SICK AG.
This document is an original document.

Betriebsanleitung
AR60
8007406/YW24/2016-05-13 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 3
Irrtümer und Änderungen vorbehalten
Inhalt
de
Inhalt
1 Allgemeines ....................................................................................4
1.1 Die Laser-Ausrichthilfe AR60 auf einen Blick .......................4
1.2 Einsatzbereiche .....................................................................5
2 Justiervorgang ................................................................................6
3 Ausrichtung über Umlenkspiegel ............................................... 11
4 Technische Daten ........................................................................ 12
5 Bestelldaten................................................................................. 13
5.1 Laser-Ausrichthilfe AR60.................................................... 13
5.2 Adapter ............................................................................... 13
6 Anhang ......................................................................................... 14
6.1 Tabellenverzeichnis............................................................ 14
6.2 Abbildungsverzeichnis........................................................ 14
6.3 Konformität mit EU-Richtlinien........................................... 14

Kapitel 1Betriebsanleitung
AR60
4© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8007406/YW24/2016-05-13
Irrtümer und Änderungen vorbehalten
Allgemeines
de
1Allgemeines
Die Laser-Ausrichthilfe AR60 ist ein Gerät, um verschiedene optische
Sensoren von SICK auszurichten, wie z. B. Lichtschranken und Licht-
vorhänge.
1.1 Die Laser-Ausrichthilfe AR60 auf einen Blick
•Kleines Gehäuse.
•Netzunabhängig durch Batterie-Stromversorgung1).
•Anschraubfläche für verschiedene Adapter.
•Handlicher Laserpointer.
Laser Notice N o. 50, 24. Juni 2007
Ausna hme de r Abweichu ngen gem äß
und 21 CFR 1040.10 and 1040.11 mit
P ≤ 1 mW (cw), λ= 630-680 nm
LASERSTRAHLUNG
Nicht in den Strahl blicken!
LASERKLASSE 2
Entspricht IEC/EN 60825-1:20 07,
Mit der Laser-Ausrichthilfe AR60 können die optischen Sensoren
(Sender/Empfänger) bei der Montage auf einfache Weise und zeit-
sparend ausgerichtet werden – schon bevor die Sensoren mit Span-
nung versorgt werden.
Sehr vorteilhaft ist die Laser-Ausrichthilfe AR60, wenn mittels
Umlenkspiegel das Lichtbündel umgelenkt wird. Die Ausrichtung
(Einjustierung) von Sender/Empfänger und Umlenkspiegel lässt sich
somit von einer Person in kürzester Zeit durchführen.
1) Batterien sind nach den gesetzlichen Vorschriften getrennt zu entsorgen.

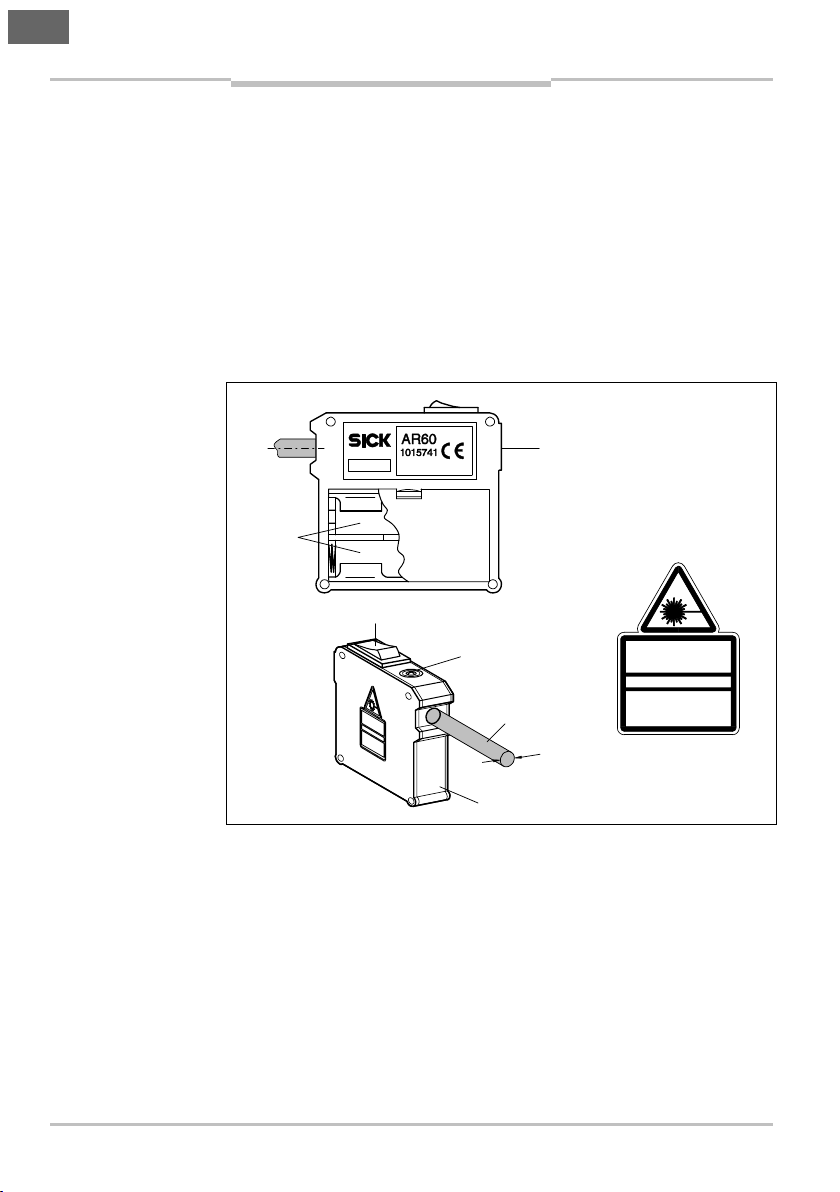

Abb.
1
:
Aufbau der Laser
-
Ausrichthilfe AR60
Anschraubfläche
Micro
-
batterien
2 x 1,5 V
Ein
-
/Ausschalter
Lichtaustritt
ca. 6 mm
Zum Wechseln der Batterien
Deckel abnehmen
Nivellierlibelle

Betriebsanleitung Kapitel 1
AR60
8007406/YW24/2016-05-13 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 5
Irrtümer und Änderungen vorbehalten
Allgemeines
de
Blicken Sie nie direkt in den Laserstrahl!
Die Laserstrahlung ist bei zufälliger, kurzzeitiger Einwirkung (< 0,25 s)
für das Auge ungefährlich. Eine Gefahr für das Auge besteht nur
dann, wenn die eigene Abwendreaktion gegenüber blendendem Licht
unterdrückt wird. Falls Laserstrahlung ins Auge trifft, schließen Sie
die Augen bewusst und wenden sich sofort ab.
Richten Sie niemals den Laserstrahl in die Augen von Personen.
Warnhinweis!
Vorsicht – wenn andere als die hier angegebenen Bedienungs- oder
Justiereinrichtungen benutzt oder andere Verfahrensweisen ausge-
führt werden, kann dies zu gefährlicher Strahlungsexposition führen.
1.2 Einsatzbereiche
Die Laser-Ausrichthilfe AR60 ist auch für die effiziente Störungsbe-
seitigung sowie für Service- und Wartungsarbeiten von Vorteil.
Über verschiedene Adapter können die unterschiedlichen Geräte
ausgerichtet werden. Für folgende Gerätebaureihen sind Adapter
erhältlich:
Sicherheitstechnik
•miniTwin
•WSU/WEU26/3
•L21
•L40
•L41
•C2000, C4000, M2000, M4000
•L27
Automatisierungstechnik
•V18
•V18L
•V180-2
•W24-2
•W27-3
•W34
•W36
•W45
•W260
Bei Lichtschranken oder Lichtvorhängen mit Schutzfeldhöhen
″750 mm empfiehlt sich die Ausrichtung mit zwei Laser-
Ausrichthilfen AR60, angebracht an den Geräteenden.
Hinweis

ACHTUNG

Kapitel 2Betriebsanleitung
AR60
6© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8007406/YW24/2016-05-13
Irrtümer und Änderungen vorbehalten
Justiervorgang
de
2Justiervorgang
=Den dem Sensor entsprechenden Adapter an AR60 anschrauben.
=AR60 vor Sender montieren (fest aufklipsen oder anschrauben).
=AR60 einschalten.
=Auf dem Empfänger einen weißen Karton bzw. Karton mit
Scotchlite (Reflexionsband) anbringen (Lichtbündel ist so besser zu
erkennen).
=Sender so ausrichten, dass das Lichtbündel auf die Mitte der
Empfängeroptik trifft.
=Sender in dieser Position befestigen.
=AR60 vor Empfänger montieren und Empfänger so auf den Sender
ausrichten, dass das Lichtbündel auf die Mitte der Senderoptik
trifft.
=Empfänger in dieser Position befestigen.
=AR60 ausschalten.
=AR60 abmontieren.
=Sensoren einschalten.
Bei der Laser-Ausrichthilfe AR60 kann ein deutlich schwächerer zwei-
ter Lichtfleck auftreten. Bei Abständen über 3 m ist dieser nicht mehr
sichtbar. In Abständen unter 3 m darf dieser nicht zur Ausrichtung
verwendet werden.

Betriebsanleitung Kapitel 2
AR60
8007406/YW24/2016-05-13 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 7
Irrtümer und Änderungen vorbehalten
Justiervorgang
de
Abb.
2
:
Laser
-
Ausrichthilfe
AR60 und Einstrahl-
Sicherheits-Lichtschranke
WSU/WEU26/3
Abb.
3
:
Laser
-
Ausrichthilfe
AR60 und Einstrahl-
Sicherheits-Lichtschranke
L27 oder WS/WE27-3
WSU/WEU26/3
Befestigungs
-
schraube M4 x 10
Adapter für
WSU/WEU26/3
Laser
-
Ausricht
-
hilfe AR60
Sender
Empfänger
Adapter für L27
oder WS/WE27
-
3
Befestigungs
-
schraube M4 x 10
L27 oder
WS/WE27-3
Laser
-
Ausricht
-
hilfe AR60
Sender
Empfänger

Kapitel 2Betriebsanleitung
AR60
8© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8007406/YW24/2016-05-13
Irrtümer und Änderungen vorbehalten
Justiervorgang
de
Abb.
4
:
Laser
-
Ausrichthilfe
AR60 und Sicherheits-
Lichtvorhang miniTwin
miniTwin
Befestigungs
-
schraube
Adapter für
miniTwin
Laser
-
Ausricht
-
hilfe AR60

Betriebsanleitung Kapitel 2
AR60
8007406/YW24/2016-05-13 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 9
Irrtümer und Änderungen vorbehalten
Justiervorgang
de

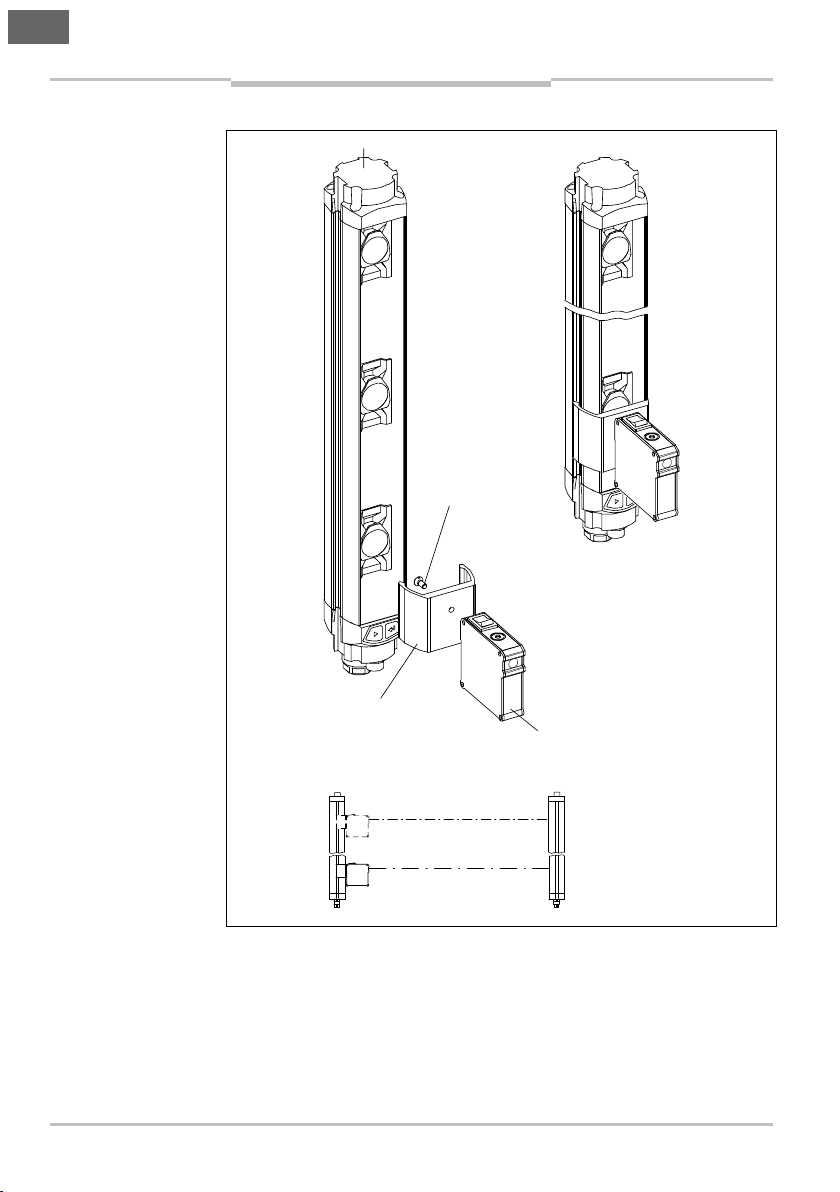

Abb.
5
:
Laser
-
Ausrichthilfe
AR60 und Sicherheits-
Lichtvorhänge
C2000/C4000 bzw.
Mehrstrahl-Sicherheits-
Lichtschranke M2000
C2000/C4000/M2000
Befestigungs
-
schraube M4 x 10
Laser
-
Ausricht
-
hilfe AR60
Adapter für Sender
C2000/C4000/M2000
Sender
Empfänger

Kapitel 2Betriebsanleitung
AR60
10 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8007406/YW24/2016-05-13
Irrtümer und Änderungen vorbehalten
Justiervorgang
de
Abb.
6
:
Laser
-
Ausrichthilfe
AR60 und Mehrstrahl-
Sicherheits-Lichtschranke
M4000
M4000
Befestigungs
-
schraube
M4 x 10
Adapter für
M4000
Laser
-
Ausricht
-
hilfe AR60
Sender
Empfänger

Betriebsanleitung Kapitel 3
AR60
8007406/YW24/2016-05-13 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 11
Irrtümer und Änderungen vorbehalten
Ausrichtung über
Umlenkspiegel
de
3Ausrichtung über Umlenkspiegel
=Adapter an AR60 montieren.
=AR60 vor Sender montieren.
=AR60 einschalten.
=Auf dem Umlenkspiegel einen weißen Karton bzw. Karton mit
Scotchlite (Reflexionsband) anbringen (Lichtbündel ist so besser zu
sehen).
=Sender so ausrichten, dass Lichtbündel in die Mitte des
Umlenkspiegels trifft.
=Sender in dieser Position befestigen.
=Karton vor (erstem) Umlenkspiegel entfernen.
=Karton vor zweitem Umlenkspiegel anbringen.
=Ersten Umlenkspiegel so ausrichten, dass das Lichtbündel auf die
Mitte des zweiten Umlenkspiegels trifft.
=Ersten Umlenkspiegel in dieser Position befestigen.
=Karton vor zweitem Umlenkspiegel entfernen.
=Zweiten Umlenkspiegel so ausrichten, dass das Lichtbündel auf die
Mitte der Empfängeroptik trifft, evtl. einen weißen Karton bzw.
Karton mit Scotchlite (Reflexionsband) anbringen.
=Zweiten Umlenkspiegel in dieser Position festschrauben.
=Karton wieder vor zweitem Umlenkspiegel anbringen.
=AR60 vor den Empfänger montieren.
=Empfänger so ausrichten, dass das Lichtbündel auf die Mitte des
zweiten Umlenkspiegels trifft.
=Empfänger in dieser Position festschrauben.
=AR60 ausschalten.
=AR60 abmontieren.
=Sender und Empfänger einschalten.
Abb.
7
:
Ausrichtung
einer
WSU/WEU26/3 über
Umlenkspiegel
AR60
AR60
Sender
Empfänger
Umlenkspiegel
Umlenkspiegel

Kapitel 4Betriebsanleitung
AR60
12 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8007406/YW24/2016-05-13
Irrtümer und Änderungen vorbehalten
Technische Daten
de
4Technische Daten
Minimal Typisch Maximal
Spannungsversorgung 3 V
Batterie 2 Stück
1,5 V
Micro/AAA
Betriebsdauer Batterien ca. 10 h
Schutzart IP 20
Gehäuse Aluminium
Reichweite (je nach
Reflexionsmaterial und
Umgebungshelligkeit)
60 m
Lichtquelle Halbleiter-
Laser
Optische Leistung ′1 mW
Wellenlänge (Rotlicht) 630 nm 680 nm
Lichtbündeldurchmesser ca. 6 mm
Lagertemperatur 0 °C 55 °C
Betriebsumgebungs-
temperatur
0 °C 40 °C
Laserklasse 2 nach
IEC/EN 60825-1:2007
Tab.
1
:
Technische Daten
Laser-Ausrichthilfe AR60

Betriebsanleitung Kapitel 5
AR60
8007406/YW24/2016-05-13 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 13
Irrtümer und Änderungen vorbehalten
Bestelldaten
de
5Bestelldaten
5.1 Laser-Ausrichthilfe AR60
Artikel Artikelnummer
Laser-Ausrichthilfe AR60 1015741
5.2 Adapter
Artikel Artikelnummer
Sicherheitstechnik
Für miniTwin 4064710
Für WSU/WEU26/3 4031156
Für L21/L40/L41, M30 5311529
Für L21/L40/L41, M18 5313533
Für M4000 4040006
Für C4000 Standard/Advanced/Basic/Basic Plus/
Eco/Host-Guest/Entry-Exit/Palletizer/Fusion und
C/M2000 mit Schutzfeldhöhe 1350 ... 1800 mm
(großes Gehäuse)
4032461
Für C4000 Standard/Advanced/Basic/Basic Plus/
Eco/Host-Guest/Entry-Exit/Palletizer/Fusion und
C/M2000 mit Schutzfeldhöhe 1350 ... 1800 mm
(großes Gehäuse) in PU3Hxx-xxxxxxxx Gerätesäule
4056731
Für C2000, C4000 Micro
(kleines Gehäuse)
4032462
Für C2000, C4000 Micro
(kleines Gehäuse) in PU3Hxx-xxxxxxxx Gerätesäule
4056730
Für L27 4056329
Automatisierungstechnik
Für V18/V18L/V180-2 5313533
Für W24-2 4032976
Für W27-3 4056329
Für W34 4032976
Für W36 2017376
Für W45 2017377
Für W260 2017726
Tab.
2
:
Artikelnummer
Laser-Ausrichthilfe AR60
Tab.
3
:
Artikelnummern
Adapter

Kapitel 6Betriebsanleitung
AR60
14 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8007406/YW24/2016-05-13
Irrtümer und Änderungen vorbehalten
Anhang
de
6Anhang
6.1 Tabellenverzeichnis
Tab. 1: Technische Daten Laser-Ausrichthilfe AR60.........................12
Tab. 2: Artikelnummer Laser-Ausrichthilfe AR60..............................13
Tab. 3: Artikelnummern Adapter .......................................................13
6.2 Abbildungsverzeichnis
Abb. 1: Aufbau der Laser-Ausrichthilfe AR60...................................... 4
Abb. 2: Laser-Ausrichthilfe AR60 und Einstrahl-Sicherheits-
Lichtschranke WSU/WEU26/3................................................ 7
Abb. 3: Laser-Ausrichthilfe AR60 und Einstrahl-Sicherheits-
Lichtschranke L27 oder WS/WE27-3 .....................................7
Abb. 4: Laser-Ausrichthilfe AR60 und Sicherheits-Lichtvorhang
miniTwin................................................................................... 8
Abb. 5: Laser-Ausrichthilfe AR60 und Sicherheits-Lichtvorhänge
C2000/C4000 bzw. Mehrstrahl-Sicherheits-
Lichtschranke M2000............................................................. 9
Abb. 6: Laser-Ausrichthilfe AR60 und Mehrstrahl-Sicherheits-
Lichtschranke M4000...........................................................10
Abb. 7: Ausrichtung einer WSU/WEU26/3 über Umlenkspiegel.......11
6.3 Konformität mit EU-Richtlinien
EU-Konformitätserklärung (Auszug)
Der Unterzeichner, der den nachstehenden Hersteller vertritt, erklärt
hiermit, dass das Produkt in Übereinstimmung mit den Bestimmun-
gen der nachstehenden EU-Richtlinie(n) (einschließlich aller zutreffen-
den Änderungen) ist, und dass die entsprechenden Normen und/oder
technischen Spezifikationen zugrunde gelegt sind.
Vollständige EU-Konformitätserklärung zum Download: www.sick.com

Operating Instructions
AR60
8007406/YW24/2016-05-13 © SICK AG • Industrial Safety Systems • Germany • All rights reserved 15
Subject to change without notice
en
List of Contents
1 General ......................................................................................... 16
1.1 The AR60 at a Glance......................................................... 16
1.2 Applications ........................................................................ 17
2 Alignment Procedure .................................................................. 18
3 Alignment via Deflector Mirrors ................................................. 23
4 Technical Specifications ............................................................. 24
5 Ordering Information................................................................... 25
5.1 AR60 Laser Alignment Aid.................................................. 25
5.2 Adapter ............................................................................... 25
6 Appendix....................................................................................... 26
6.1 List of Tables....................................................................... 26
6.2 List of Illustrations .............................................................. 26
6.3 Compliance with EU directives ........................................... 26

Chapter 1Operating Instructions
AR60
16 © SICK AG • Industrial Safety Systems • Germany • All rights reserved 8007406/YW24/2016-05-13
Subject to change without notice
General
en
1General
The AR60 laser alignment aid is a device for aligning various SICK
optical sensors, such as for example photoelectric switches and light
curtains.
1.1 The AR60 at a Glance
•Compact housing.
•Battery power supply – no need for mains power1).
•Surface to which various adapters can be screwed.
•Easy-to-handle laser pointer.
No. 50, dated June 24, 2007
deviations pursuant to Laser Notice
21 CFR 1040.10 and 1040.11 except for
P ≤ 1 mW (cw), λ= 630-680 nm
LASER RADIATION
DO NOT STARE INTO BEAM
CLASS 2 LASER PRODUCT
Complies with IEC/EN 60825-1:2007,
Using the AR60 laser alignment aid, optical sensors (sender/receiver)
may be quickly and easily aligned during installation, even before
power is supplied to the sensors.
The AR60 laser alignment aid is of great advantage when the beam
array is deflected by means of deflector mirrors. The alignment
(adjustment) of sender/receiver and deflector mirrors can thus be
carried out very rapidly by one person.
1) Batteries are to be disposed of separately in accordance with statutory regulations.
Fig.
1
:
Construction of the
AR60 laser alignment aid
Connection screw
Micro
-
battery
2 x 1.5 V
On/Off switch
Light emission
approx. 6 mm
Remove cover to
change batter
y
Spirit level

Operating Instructions Chapter 1
AR60
8007406/YW24/2016-05-13 © SICK AG • Industrial Safety Systems • Germany • All rights reserved 17
Subject to change without notice
General
en
Never look directly into the laser beam!
The laser beam is not dangerous for the eye in case of accidental,
brief exposure (< 0.25 s). There is only a hazard for the eye if the
normal blinking reaction to bright light is suppressed. If the laser
beam is incident on your eye, consciously close your eyes and turn
away immediately.
Never point the laser beam at people’s eyes.
Warning!
Caution – use of controls, adjustments or performance of procedures
other than those herein specified may result in hazardous radiation
exposure.
1.2 Applications
The AR60 laser alignment aid is also useful for efficient fault
elimination and in servicing and maintenance work.
Various adapters are used in aligning the different devices.
Adapters are available for the following device ranges:
Industrial Safety Systems
•miniTwin
•WSU/WEU26/3
•L21
•L40
•L41
•C2000, C4000, M2000, M4000
•L27
Industrial Sensors
•V18
•V18L
•V180-2
•W24-2
•W27-3
•W34
•W36
•W45
•W260
For photoelectric switches or light curtains with protective field
heights ″750 mm, it is recommended that two AR60 laser alignment
aids, fitted to the ends of the device, are used for alignment.
Note

WARNING

Chapter 2Operating Instructions
AR60
18 © SICK AG • Industrial Safety Systems • Germany • All rights reserved 8007406/YW24/2016-05-13
Subject to change without notice
Alignment Procedure
en
2Alignment Procedure
=Screw the adapter matching the sensor onto the AR60.
=Mount the AR60 in front of the sender (clip it on firmly or screw it
on).
=Switch on the AR60.
=Fit a white card or a card covered with Scotchlite (reflective tape)
on the receivers (this makes the beam array easier to detect).
=Align the sender so that the beam array strikes the centre of the
receiver optic.
=Fix sender in this position.
=Mount AR60 in front of the receiver and align sender on receiver,
so that the beam array strikes the centre of the sender.
=Fix receiver in this position.
=Switch off AR60.
=Detach AR60.
=Switch on sensors.
When using the AR60 laser alignment aid an additional light spot of
lower intensity might appear. When using for distances above 3 m
this spot becomes invisible. When used for distances below 3 m this
spot should not be used for alignment purposes.

Operating Instructions Chapter 2
AR60
8007406/YW24/2016-05-13 © SICK AG • Industrial Safety Systems • Germany • All rights reserved 19
Subject to change without notice
Alignment Procedure
en
Fig.
2
:
AR60 l
aser
alignment aid and
WSU/WEU26/3 single-
beam photoelectric safety
switch
Fig.
3
:
AR60 laser
alignment aid and L27 or
WS/WE27-3 single-beam
photoelectric safety switch
WSU/WEU26/
3
Fastening screw
M4 x 10
Adapter for
WSU/WEU26/3
AR60 laser
alignment aid
Sender
Receiver
Adapter for L27 or
WS/WE27
-
3
Fastening screw
M4 x 10
L27 or
WS/WE27-3
AR60 laser
alignment aid
Sender
Receiver

Chapter 2Operating Instructions
AR60
20 © SICK AG • Industrial Safety Systems • Germany • All rights reserved 8007406/YW24/2016-05-13
Subject to change without notice
Alignment Procedure
en
Fig.
4
:
AR60 laser
alignment aid and
miniTwin safety light
curtain
miniTwin
Fastening screw
Adapter for
miniTwin
AR60 laser
alignment aid
