Beschriebenes Produkt
W16
WLA16
Hersteller
SICK AG
Erwin-Sick-Str. 1
79183 Waldkirch
Deutschland
Rechtliche Hinweise
Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben
bei der Firma SICK AG. Die Vervielfältigung des Werks oder von Teilen dieses Werks
ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes
zulässig. Jede Änderung, Kürzung oder Übersetzung des Werks ohne ausdrückliche
schriftliche Zustimmung der Firma SICK AG ist untersagt.
Die in diesem Dokument genannten Marken sind Eigentum ihrer jeweiligen Inhaber.
© SICK AG. Alle Rechte vorbehalten.
Originaldokument
Dieses Dokument ist ein Originaldokument der SICK AG.
2006/42/EC
NO
SAFETY
8020348.1DS6/2021-11-24 | SICK B E T R I E B S A N L E I T U N G | WLA16 3
Irrtümer und Änderungen vorbehalten
de

Inhalt
1 Zu Ihrer Sicherheit............................................................................. 5
1.1 Allgemeine Sicherheitshinweise.............................................................. 5
1.2 Hinweise zur UL Zulassung...................................................................... 5
2 Bestimmungsgemäße Verwendung............................................... 5
3 Bedien- und Anzeigeelemente........................................................ 5
4 Montage.............................................................................................. 6
5 Elektrische Installation..................................................................... 6
6 Zusatzfunktionen.............................................................................. 8
7 Inbetriebnahme................................................................................. 9
7.1 Ausrichtung............................................................................................... 9
7.2 Einsatzbedingungen prüfen..................................................................... 10
7.3 Einstellung Schaltabstand....................................................................... 12
7.4 Einstellung Zeitfunktionen....................................................................... 13
7.5 Einstellung Hell-/Dunkelschaltend.......................................................... 14
8 Prozessdatenstruktur........................................................................ 14
9 Störungsbehebung............................................................................ 14
10 Demontage und Entsorgung............................................................ 15
11 Wartung.............................................................................................. 15
12 Technische Daten.............................................................................. 16
12.1 Maßzeichnungen...................................................................................... 16
13 Anhang................................................................................................ 17
13.1 Konformitäten und Zertifikate................................................................. 17
INHALT
4B E T R I E B S A N L E I T U N G | WLA16 8020348.1DS6/2021-11-24 | SICK
Irrtümer und Änderungen vorbehalten
de

1 Zu Ihrer Sicherheit
1.1 Allgemeine Sicherheitshinweise
■Lesen Sie vor der Inbetriebnahme des Geräts die Betriebsanleitung.
■
Der Anschluss, die Montage und die Konfiguration des Geräts dürfen nur
von geschultem Fachpersonal vorgenommen werden.
■
2006/42/EC
NO
SAFETY
Bei diesem Gerät handelt es sich um kein sicherheitsgerichtetes Bauteil im
Sinne der EU-Maschinenrichtlinie.
■
Installieren Sie den Sensor nicht an Orten, die direkter UV-Strahlung (Son‐
nenlicht) oder sonstigen Wettereinflüssen ausgesetzt sind, außer dies ist in der
Betriebsanleitung ausdrücklich erlaubt.
■Bei der Inbetriebnahme ist das Gerät ausreichend vor Feuchtigkeit und Verschmut‐
zung zu schützen.
■Die vorliegende Betriebsanleitung enthält Informationen, die während des Lebens‐
zyklus der Lichtschranke benötigt werden.
1.2 Hinweise zur UL Zulassung
The device shall be supplied from an isolating transformer having a secondary overcur‐
rent protective device that complies with UL 248 to be installed in the field rated either:
a) max 5 amps for voltages 0 ~ 20 V (0 ~ 28.3 V peak), or
b) 100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak).
Alternatively, they can be supplied from a Class 2 power supply.
UL Environmental Rating: Enclosure type 1
2 Bestimmungsgemäße Verwendung
Die WLA16 ist eine optoelektronische Reflexions-Lichtschranke (im Folgenden Sensor
genannt) und wird zum optischen, berührungslosen Erfassen von Sachen, Tieren und
Personen eingesetzt. Zur Funktion wird ein Reflektor benötigt. Bei jeder anderen
Verwendung und bei Veränderungen am Produkt verfällt jeglicher Gewährleistungsan‐
spruch gegenüber der SICK AG.

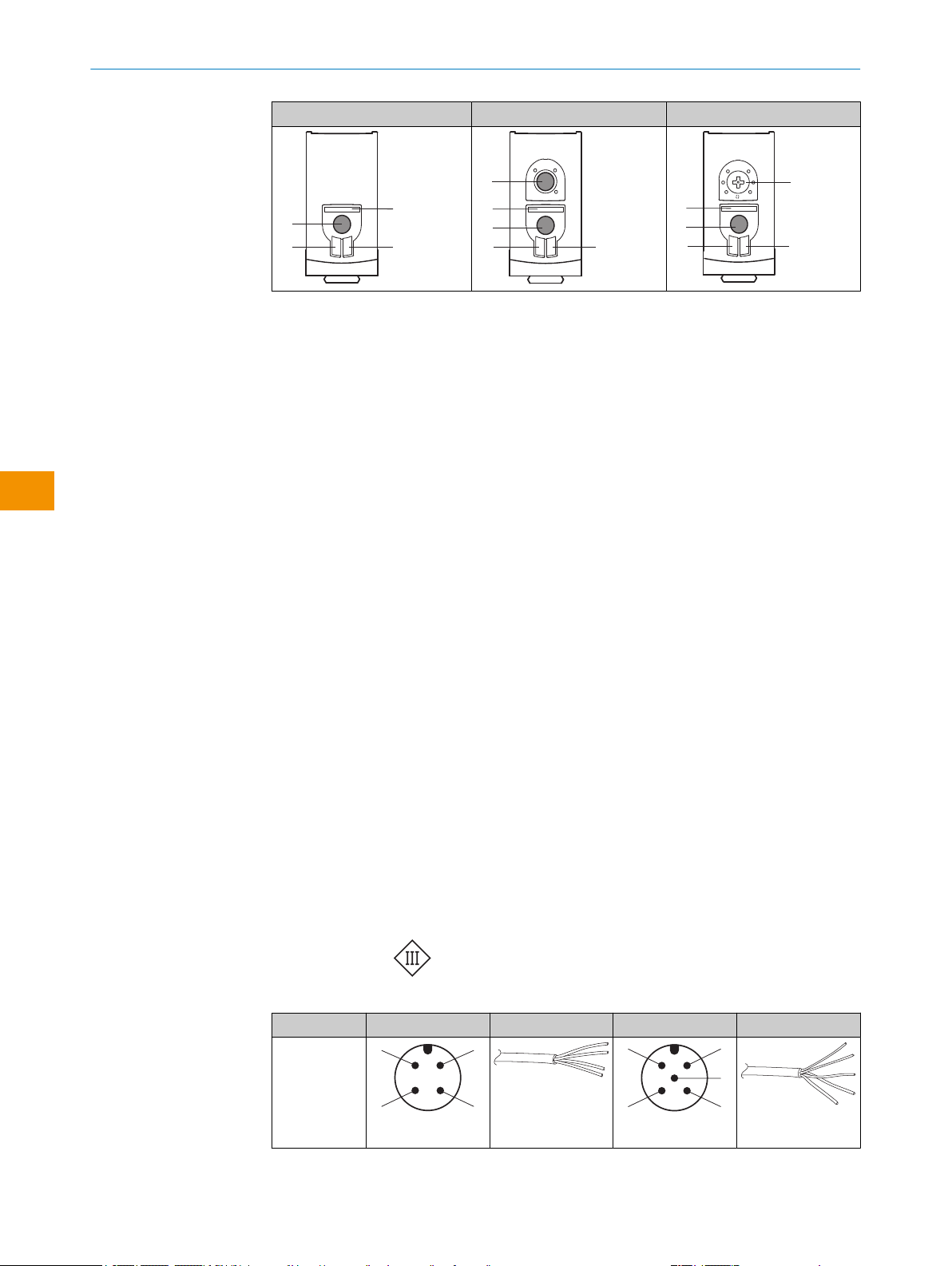

3 Bedien- und Anzeigeelemente
WLA16x-xxxxxx00 WLA16x-xxxxxx01 WLA16x-xxxxxx02
1
2
3
1
23
5
1
23
4
ZU IHRER SICHERHEIT 1
8020348.1DS6/2021-11-24 | SICK B E T R I E B S A N L E I T U N G | WLA16 5
Irrtümer und Änderungen vorbehalten
de

WLA16x-xxxxxx30 WLA16x-xxxxxx31 WLA16x-xxxxxx32
1
2
3
6
1
23
5
6
1
23
4
6
1BluePilot blau: Ausrichthilfe
2LED gelb: Status Lichtempfang
3LED grün: Versorgungsspannung aktiv
4Drück-Dreh-Element: Einstellung der Zeitfunktionen
5Teach-Taste: Einstellung hell-/dunkelschaltend
6Teach-Taste: Einstellung der Empfindlichkeit
4 Montage
Sensor und Reflektor an geeignete Befestigungswinkel montieren (siehe SICK-Zubehör-
Programm). Sensor und Reflektor zueinander ausrichten.
Maximal zulässiges Anzugsdrehmoment des Sensors von < 1,3 Nm beachten.
5 Elektrische Installation
Anschluss der Sensoren muss spannungsfrei erfolgen. Je nach Anschlussart sind die
folgenden Informationen zu beachten:
– Steckeranschluss: Pinbelegung beachten.
– Leitung: Adernfarbe
Erst nach Anschluss aller elektrischen Verbindungen die Spannungsversorgung anlegen
bzw. einschalten.
Erläuterungen zum Anschlussschema:
Alarm = Alarmausgang
Health = Alarmausgang
MF (Pin-2-Konfiguration) = Externer Eingang, Teach-in, Schaltsignal
QL1/C = Schaltausgang, IO-Link Kommunikation
Test = Testeingang
UB: 10 ... 30 V DC
Tabelle 1: Anschlüsse
Wxx16x- x4 xH x5 xI
1 = BN
2 = WH
3 = BU
4 = BK
5= GY
2 1
4
3
0.14 mm2
AWG26
2 1
4
3
5
0.14 mm2
AWG26
4 MONTAGE
6B E T R I E B S A N L E I T U N G | WLA16 8020348.1DS6/2021-11-24 | SICK
Irrtümer und Änderungen vorbehalten
de

Wxx16x- x9 xB
1 = BN
2 = BU
3 = not connected
4 = BK
5= WH
6 = GY
7 = not connected
4
5
3
2
61
IN = 4 A
3
2
1
6
5
4
7
IN = 6 A

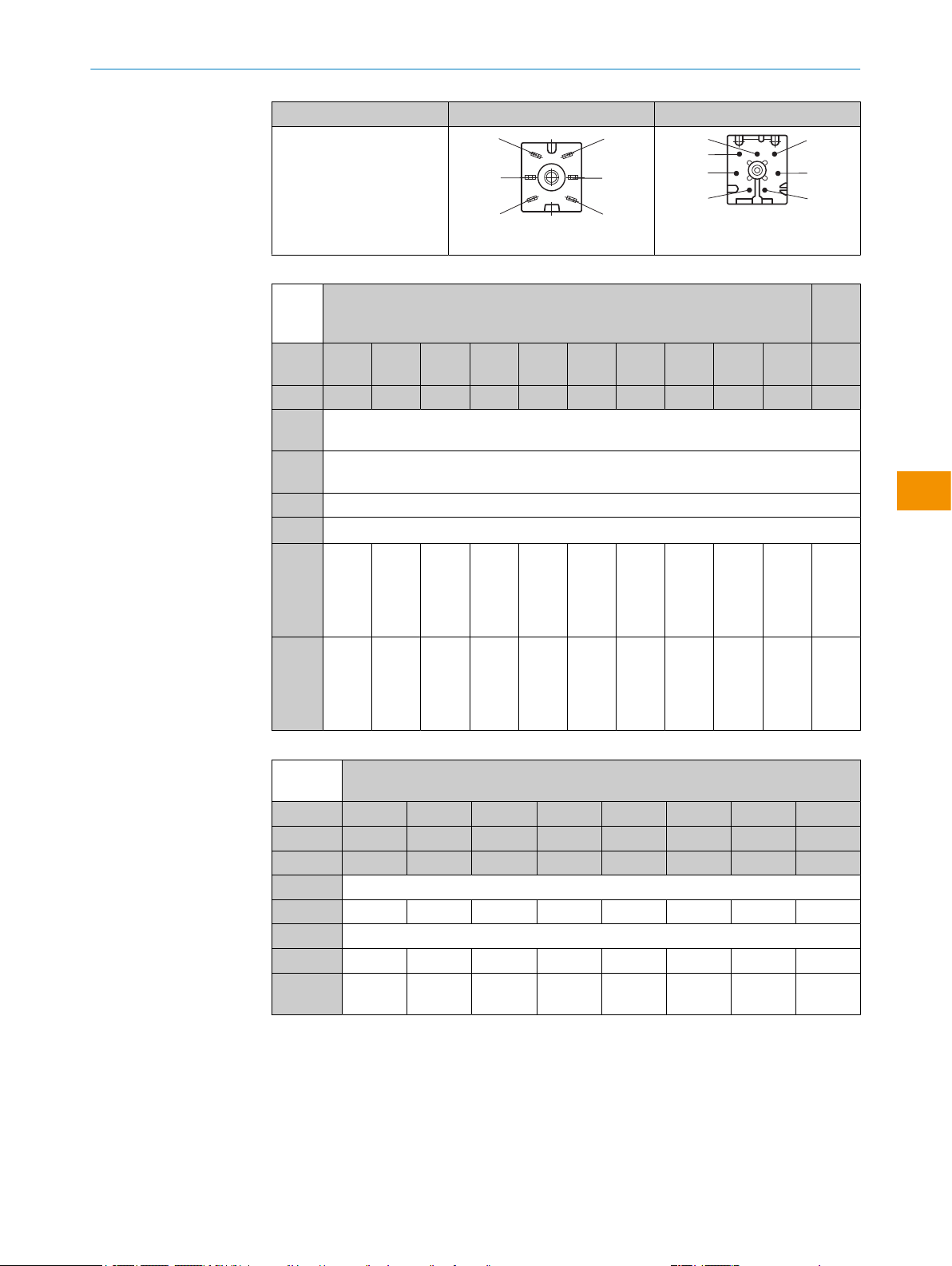

Tabelle 2: DC
WLA
16x-
xxX6XxxxA00 xxX6X
xxxA0
1-A99
Push-
pull
161 162 163 165 167 168 16A 16K 16L 16N 16x
PNP 861 862 863 865 867 868 86A 86K 86L 86N 86x
1 =
BN
+ (L+)
2 =
WH
MF
3 = BU - (M)
4 = BK QL1/C
De-
fault:
MF
QQAlarm Alarm Teach
→ L+
Test
→ L+
no
func‐
tion
Teach
→ L+
Test
→ L+
no
func‐
tion
www.s
ick.co
m
8022
709
De-
fault:
QL1 (C)
QQQQQQQQ Q Q www.s
ick.co
m
8022
709
Tabelle 3: DC
WLA
16x- xxXXXxxxZZZ
Push-pull 111 112 114 116 421 422 721 722
PNP 811 812 814 816 B21 B22 - -
NPN C11 C12 C14 C16 - - F21 F22
BN + (L+)
WH QQHealth Health Q QQQ
BU - (M)
BK QQQQQQQQ
GY - - - - Test
→ L+
Test
→ L+
Test
→ M
Test
→ M
ELEKTRISCHE INSTALLATION 5
8020348.1DS6/2021-11-24 | SICK B E T R I E B S A N L E I T U N G | WLA16 7
Irrtümer und Änderungen vorbehalten
de

Tabelle 4: Push-pull, PNP, NPN
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q≤ 100 mA
‒ (M)
6 Zusatzfunktionen
Alarm
Alarmausgang: Der Sensor (WLA16) verfügt über einen Vorausfallmeldeausgang
("Alarm" im Anschlussschema [siehe Tabelle 2]) der meldet, wenn der Sensor nur noch
eingeschränkt betriebsbereit ist. Dabei blinkt die Anzeige-LED. Mögliche Ursachen: Ver‐
schmutzung des Sensors, Sensor ist dejustiert. Im Gutzustand: LOW (0), bei zu starker
Verschmutzung HIGH (1).
Health-Ausgang: Der Sensor (WLA16) verfügt über einen Vorausfallmeldeausgang
("Health" im Anschlussschema [siehe Tabelle 2]), der meldet, wenn der Sensor nur
noch eingeschränkt betriebsbereit ist oder die Leitung unterbrochen ist. Mögliche
Ursachen: Verschmutzung von Sensor oder Reflektor, Sensor ist dejustiert, Leitung ist
beschädigt. Im Gutzustand: HIGH (1), bei zu starker Verschmutzung oder Leitungsunter‐
brechung LOW (0). Dabei blinkt die gelbe Anzeige-LED.
6 ZUSATZFUNKTIONEN
8B E T R I E B S A N L E I T U N G | WLA16 8020348.1DS6/2021-11-24 | SICK
Irrtümer und Änderungen vorbehalten
de

Tabelle 5: Alarm / Health
Alarm (≤ 100 mA) Health (≤100 mA)
+ (L+)
Alarm
‒ (M)
+ (L+)
Health
‒ (M)
+ (L+)
Alarm
‒ (M)
+ (L+)
Health
‒ (M)
Testeingang
Testeingang: Die Sensoren WLA16 verfügen über einen Testeingang („TE“ oder „Test“
im Anschlussschema [Tabelle 2], mit dem der Sender ausgeschaltet und somit die
ordnungsgemäße Funktion des Sensors überprüft werden kann: Bei Verwendung von
Leitungsdosen mit LED-Anzeigen ist darauf zu achten, dass der TE entsprechend belegt
ist.
Es darf sich kein Objekt zwischen Sensor und Reflektor befinden, Testeingang aktivie‐
ren (siehe Anschlussschema [Tabelle 2].
Sende-LED wird abgeschaltet, bzw. es wird simuliert, dass ein Objekt erkannt wird.
Zur Überprüfung der Funktion die Tabelle 6 heranziehen. Verhält sich der Schaltaus‐
gang nicht gemäß der Grafik, Einsatzbedingungen prüfen. siehe „Störungsbehebung“,
Seite 14.
Tabelle 6: Test
Test → M Test → L+
+ (L+)
Test
– (M)
+ (L+)
Test
– (M)
+ (L+)
Test
– (M)
+ (L+)
Test
– (M)
7 Inbetriebnahme
7.1 Ausrichtung
Sensor auf geeigneten Reflektor ausrichten. Positionierung so wählen, dass der rote
Sendelichtstrahl in der Mitte des Reflektors auftrifft. Der Sensor muss freie Sicht
auf den Reflektor haben, es darf sich kein Objekt im Strahlengang befinden [siehe
Abbildung 1]. Es ist darauf zu achten, dass die optischen Öffnungen von Sensor und
Reflektor vollständig frei sind.
ZUSATZFUNKTIONEN 6
8020348.1DS6/2021-11-24 | SICK B E T R I E B S A N L E I T U N G | WLA16 9
Irrtümer und Änderungen vorbehalten
de

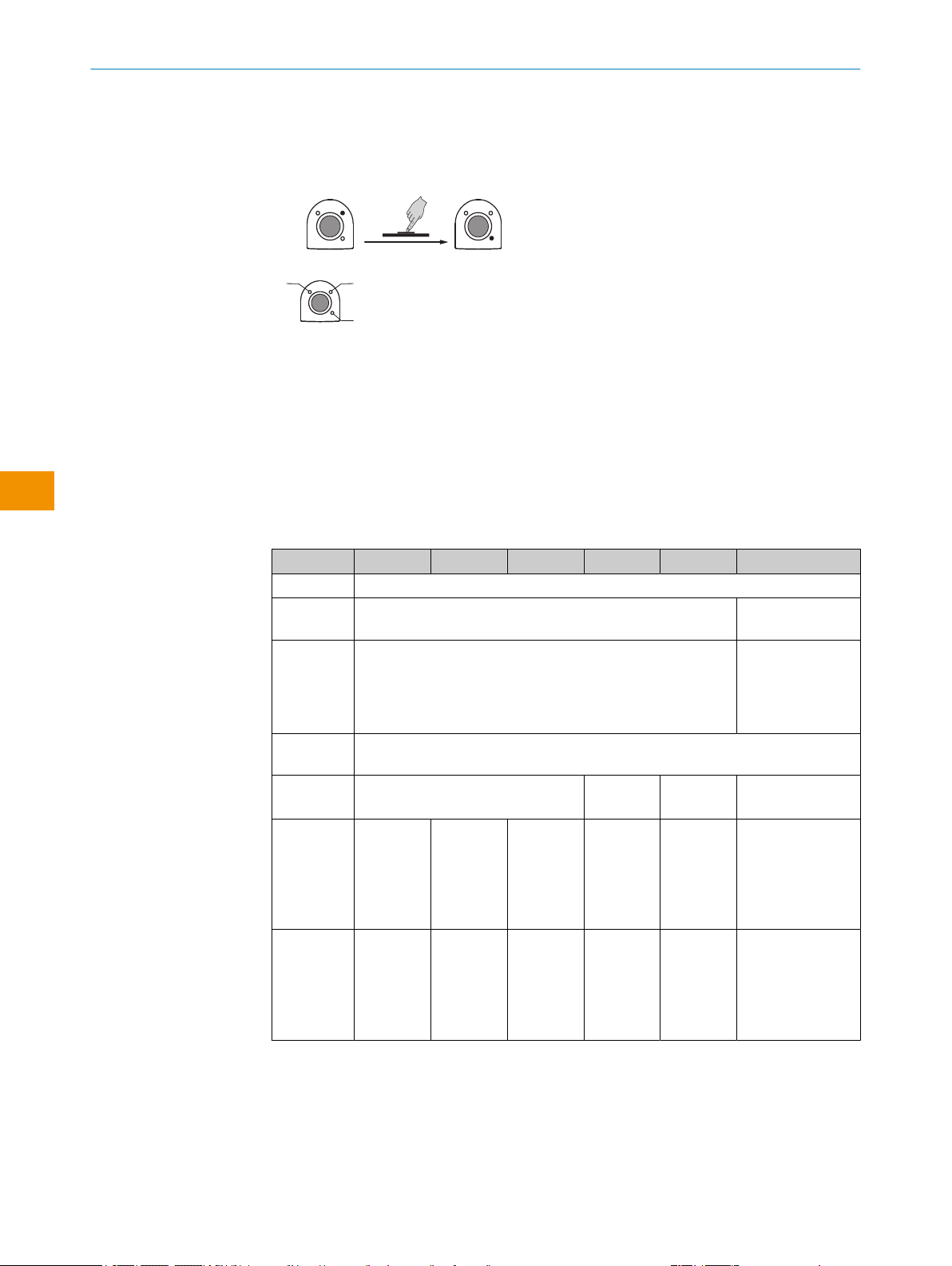

Tabelle: Ausrichtung
Abbildung 1: Ausrichtung 1 Abbildung 2: Ausrichtung 2
7.2 Einsatzbedingungen prüfen
WLA16 sind Reflexions-Lichtschranken, in der das Autokollimationsprinzip mit einem
Multi-Empfangselement kombiniert wird. Dadurch ist es möglich, die größtmögliche
Robustheit gegen depolarisierende Objekte mit einem sehr großen Schaltabstand zu
vereinen. Das bedeutet, dass die WLA16 eine hohe Funktionsreserve (unempfindlicher
gegen Staub) hat und bei depolarisierenden Objekten keine Fehlschaltungen zeigt.
Distanz zwischen Sensor und Reflektor mit dem zugehörigen Diagramm [siehe
Tabelle 7] abgleichen (x = Schaltabstand, y = Funktionsreserve).
HINWEIS TIPP:
Sollten durch extrem depolarisierende Objekte dennoch Fehlschaltungen hervorgerufen
werden, kann die WLA16 durch einen Teach (via IO-Link oder mittels Teach-Taste am
Gehäuse) auch an diese extremen Bedingungen angepasst werden und Fehlschaltun‐
gen unterdrücken.
Tabelle 7: Einsatzbedingungen
0
1.000
100
10
1
1 2 3 4 5 108 96 7
Funktionsreserve
Abstand in m
4
2
1
3
5
Schalt-
abstand
WLA16P-xxxxx1xx

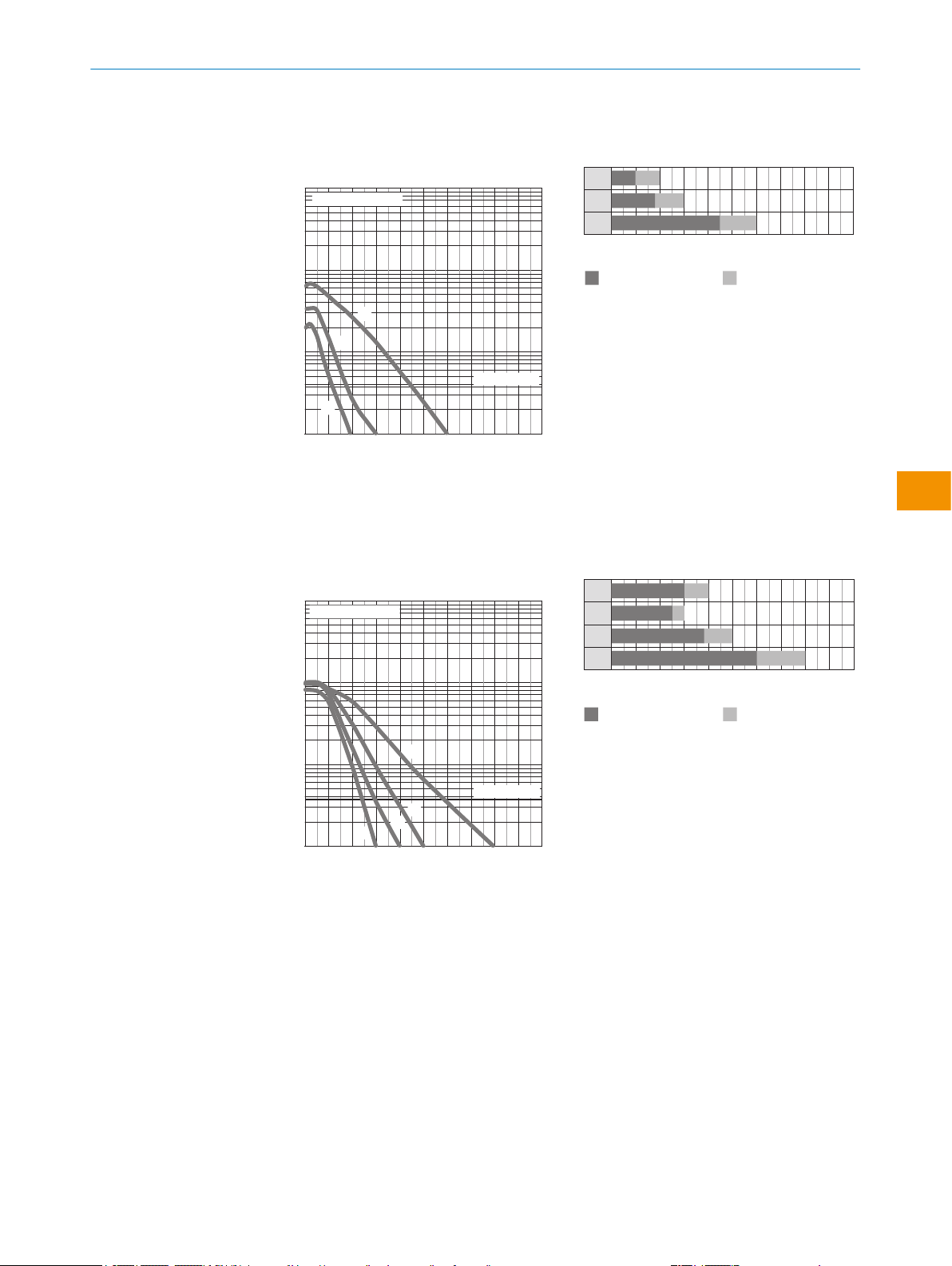

Abbildung 3: Kennlinie 1: Standard Reflektor
1Reflektor PL22
2Reflektor P250, PL30A
3Reflektor PL20A
Abstand in m
Schaltabstand typ. max. Schaltabstand
1
2
3
4
5
0 1 4 5 6 72 8 9 103
3,5 50
6 80
3 4
0
6,5 9
0
7 10
0
7
10
07
Abbildung 4: Balkendiagramm 1: Standard
Reflektor
1Reflektor PL22
2Reflektor P250, PL30A
3Reflektor PL20A
4Reflektor PL40A
5Reflektor PL80A, C110A
7 INBETRIEBNAHME
10 B E T R I E B S A N L E I T U N G | WLA16 8020348.1DS6/2021-11-24 | SICK
Irrtümer und Änderungen vorbehalten
de

4Reflektor PL40A
5Reflektor PL80A, C110A
0
1.000
100
10
1
1 2 3 4 5 108 96 7
Funktionsreserve
Abstand in m
3
2
1
Schaltabstand
WLA16P-xxxxx1xx
Abbildung 5: Kennlinie 2: Reflexionsfolie
1Reflexionsfolie REF-DG
2Reflexionsfolie REF-IRF-56
3Reflexionsfolie REF-AC1000
1
2
30
0
1 2
0
1,8 3
0
4,5 6
0
Schaltabstand typ. max. Schaltabstand
8
Abstand in m
2 6 10 47 1 5 9 3
Abbildung 6: Balkendiagramm 2: Reflexions‐
folie
1Reflexionsfolie REF-DG (50 x 50 mm)
2Reflexionsfolie REF-IRF-56 (50 x
50 mm)
3Reflexionsfolie REF-AC1000 (50 x
50 mm)
0
1.000
100
10
1
1 2 3 4 5 108 96 7
Funktionsreserve
Abstand in m
4
3
1
2
Schaltabstand
WLA16P-xxxxx1xx
Abbildung 7: Kennlinie 3: Feintrippel Reflek‐
toren
1Reflektor PL10FH-1
2Reflektor PL10F
3Reflektor PL20F
4Reflektor P250F
Schaltabstand typ. max. Schaltabstand
1
2
3
40
0 8
3 4
0
2,5 3
0
3,8 5
0
6 8
0
Abstand in m
2 6 104 7 1 5 93
Abbildung 8: Balkendiagramm 3: Feintrippel
Reflektoren
1Reflektor PL10FH-1
2Reflektor PL10F
3Reflektor PL20F
4Reflektor P250F
INBETRIEBNAHME 7
8020348.1DS6/2021-11-24 | SICK B E T R I E B S A N L E I T U N G | WLA16 11
Irrtümer und Änderungen vorbehalten
de

0
1.000
100
10
1
1 2 3 4 5 108 96 7
Funktionsreserve
Abstand in m
5
4
3
21
Schaltabstand
WLA16P-xxxxx1xx
Abbildung 9: Kennlinie 4: chemikalienbestän‐
diger Reflektor
1Reflektor PL10F CHEM
2Reflektor PL20 CHEM
3Reflektor P250 CHEM
4Reflektor P250H
5Reflektor PL40A Antifog
Schaltabstand typ. max. Schaltabstand
1
2
3
4
50
0 8
1,4 2
0
2,4 3,5
0
3,5 5
0
4 6
0
6 8
0
Abstand in m
2 6 104 7 1 5 93
Abbildung 10: Balkendiagramm 4: chemikali‐
enbeständiger Reflektor
1Reflektor PL10F CHEM
2Reflektor PL20 CHEM
3Reflektor P250 CHEM
4Reflektor P250H
5Reflektor PL40A Antifog
7.3 Einstellung Schaltabstand
WLA16x-xxxxxx3xAxx mit Teach-in-Taste:
Es darf kein Objekt im Strahlengang zwischen der WLA16 und dem Reflektor sein.
Durch Drücken der Teach-in-Taste (ca. 1 - 3 Sekunden) wird die Empfindlichkeit redu‐
ziert. Dadurch wird vor allem ein Fehlschalten auf extrem depolarisierende Objekte
unterdrückt. Darüber hinaus wird der Schaltabstand reduziert und somit auch die
Funktionsreserve. Führen Sie ein Objekt in den Strahlengang ein, die gelbe Anzeige-LED
erlischt, d. h. das Objekt wird erkannt und die Einstellung ist korrekt.
7 INBETRIEBNAHME
12 B E T R I E B S A N L E I T U N G | WLA16 8020348.1DS6/2021-11-24 | SICK
Irrtümer und Änderungen vorbehalten
de

1...3 sec.
1
2
Abbildung 11: WLA16x-xxxxxx3xAxx, Einstellung des Schaltabstands mit Teach-in-Taste
7.4 Einstellung Zeitfunktionen
1
0
T1
T2
M
T4
T3
t
t
t t t t
t t t t
t t t tt
t t
Input signal
0
T1
T2
T3
T4
M = Manuell (spezifische Einstellung via IO-Link)
1 ms 30.000 ms
2
INBETRIEBNAHME 7
8020348.1DS6/2021-11-24 | SICK B E T R I E B S A N L E I T U N G | WLA16 13
Irrtümer und Änderungen vorbehalten
de

7.5 Einstellung Hell-/Dunkelschaltend
1
L
D
M
Lhellschaltend
Ddunkelschaltend
Mmanuell (spezifische Einstellung via IO-Link)
8 Prozessdatenstruktur
WLA16x-xxxxxxxxAxx:
A00 A70 A71 A72 A73 A75
IO-Link V1.1
Process
data
2 Byte 4 Byte
Byte 0 : Bit 15... 8
Byte 1: Bit 7... 0
Byte 0 : Bit 31...
24
Byte 1: Bit 13... 16
Byte 2: Bit 15... 8
Byte 3: Bit 7... 0
Bit 0/ Data
type
QL1 / Boolean
Bit 1/ Data
type
QL2 / Boolean Qint.1 /
Boolean
QL2 / Boo‐
lean
Qint.1 / Boolean
Bit... /
Descrip‐
tion / Data
type
2...15 /
[empty]
2...15 /
[Time
measure‐
ment
value] /
UInt 14
2 … 15 /
[Counter
value] /
UInt 14
2 … 15 /
[Length /
speed
measure‐
ment] /
SInt14
2 /
Qint.1 /
Boolean
2…7 / [empty]
Bit... /
Descrip‐
tion / Data
type
3 … 15 /
[Time
measure‐
ment
value] /
UInt13
8 … 31 / [Carrier
load] / UInt 24
9 Störungsbehebung
Tabelle Störungsbehebung zeigt, welche Maßnahmen durchzuführen sind, wenn die
Funktion des Sensors nicht mehr gegeben ist.
7 INBETRIEBNAHME
14 B E T R I E B S A N L E I T U N G | WLA16 8020348.1DS6/2021-11-24 | SICK
Irrtümer und Änderungen vorbehalten
de

LED / Fehlerbild Ursache Maßnahme
grüne LED blinkt IO-Link Kommunikation Keine
Schaltausgänge verhalten sich
nicht nach
Tabelle 4
1. Änderung der Konfiguration
2. Kurzschluss
1. Anpassung der Konfigura‐
tion
2. Elektrische Anschlüsse prü‐
fen
Nicht alle blauen LEDs leuch‐
ten.
a) ungenügende Ausrichtung
b) Verschmutzung der opti‐
schen Flächen
c) Partikel im Lichtstrahl
d) Abstand zwischen Sensor
und Reflektor ist zu groß
e) Reflektor ist nicht geeignet
a) Ausrichtung prüfen
b) Reinigung der optischen
Flächen (Sensor und Reflek‐
tor).
c) sofern möglich, Verschmut‐
zung in der Luft vermeiden
d) Schaltabstand prüfen
e) Reflektor von SICK wird
empfohlen
gelbe LED blinkt Abstand zwischen Sensor und
Reflektor ist zu groß / Licht‐
strahl ist nicht vollständig
auf Reflektor ausgerichtet /
Reflektor ist nicht geeignet /
Frontscheibe und/oder Reflek‐
tor ist verschmutzt.
Schaltabstand prüfen / Aus‐
richtung prüfen / Reflektor von
SICK wird empfohlen. / Reini‐
gung der optischen Flächen
(Sensor und Reflektor).
10 Demontage und Entsorgung
Die Lichtschranke muss entsprechend den geltenden länderspezifischen Vorschriften
entsorgt werden. Bei der Entsorgung sollte eine werkstoffliche Verwertung (insbeson‐
dere der Edelmetalle) angestrebt werden.
HINWEIS
Entsorgung von Batterien, Elektro- und Elektronikgeräten
•Gemäß den internationalen Vorschriften dürfen Batterien, Akkus sowie Elektro-
und Elektronikgeräte nicht mit dem Hausmüll entsorgt werden.
•Der Besitzer ist gesetzlich verpflichtet, diese Geräte am Ende ihrer Lebensdauer
bei den entsprechenden öffentlichen Sammelstellen abzugeben.
•
WEEE: Dieses Symbol auf dem Produkt, dessen Verpackung oder im
vorliegenden Dokument gibt an, dass ein Produkt den genannten Vorschriften
unterliegt.
11 Wartung
Dieser SICK-Sensor ist wartungsfrei.
Wir empfehlen, in regelmäßigen Abständen
•Die optischen Grenzflächen mit Kunststoffreinigern zu reinigen, auf Aceton und
Spiritus ist zu verzichten
•Verschraubungen und Steckverbindungen zu überprüfen
Veränderungen an Geräten dürfen nicht vorgenommen werden.
Irrtümer und Änderungen vorbehalten. Angegebene Produkteigenschaften und
technische Daten stellen keine Garantieerklärung dar.
STÖRUNGSBEHEBUNG 9
8020348.1DS6/2021-11-24 | SICK B E T R I E B S A N L E I T U N G | WLA16 15
Irrtümer und Änderungen vorbehalten
de

12 Technische Daten
WLA16P
Schaltabstand (mit Reflektor PL80A) 0 m ... 7 m
Lichtfleckgröße / Abstand Ø 80 mm (5 m)
Versorgungsspannung UBDC 10 ... 30 V
Restwelligkeit ≤ 5 VSS
Stromaufnahme ≤ 30 mA1)
< 50 mA2)
Ausgangsstrom Imax. ≤ 100 mA
Ansprechzeit max. ≤ 500 μs3)
Schaltfrequenz 1000 Hz4)
Schutzart5) siehe Tabelle 1:
x4, xH, x5, xI: IP66, IP67, IP696)
x9, xB: IP65
Schutzklasse III
Schutzschaltungen A, B, C, D7)
Umgebungstemperatur Betrieb –40 °C ... +60 °C8)
1) 16VDC...30VDC, ohne Last
2) 10VDC...16VDC, ohne Last
3) Signallaufzeit bei ohmscher Last im Schaltmodus. Abweichende Werte im COM2-Modus möglich.
4) Bei Hell-Dunkel-Verhältnis 1:1 im Schaltmodus. Abweichende Werte im IO-Link-Modus möglich.
5) Nach EN 60529
6) Ersetzt IP69K nach ISO 20653: 2013-03
7) A = UB-Anschlüsse verpolsicher
B = Ein- und Ausgänge verpolsicher
C = Störimpulsunterdrückung
D = Ausgänge überstrom- und kurzschlussfest
8) Leitungen unter 0 °C nicht verformen
12.1 Maßzeichnungen
20
Ø 12,9
Ø 4,1
39,9 55,4
45,5 5
42
29,9
6
3
6,5
15
27,8
7,7
7,8
7,2
35,5
4,1
8,3
55,7
3
2
34,5
1
4
Abbildung 12: Maßzeichnung 1, Leitung
1Mitte Optikachse
2Befestigungsbohrung, Ø 4,1 mm
3Anschluss
4Anzeige- und Einstellelemente
20
M12
18
Ø 4,1
39,9 55,4
55,7
45,5 5
7
42
29,9
52,9
6
17,5
3
6,5
15
28
7,5
35,5
4,1
3
2
34,5
1
4
Abbildung 13: Maßzeichnung 2, Stecker
12 TECHNISCHE DATEN
16 B E T R I E B S A N L E I T U N G | WLA16 8020348.1DS6/2021-11-24 | SICK
Irrtümer und Änderungen vorbehalten
de

13 Anhang
13.1 Konformitäten und Zertifikate
Auf www.sick.com finden Sie Konformitätserklärungen, Zertifikate und die aktuelle
Betriebsanleitung des Produkts. Dazu im Suchfeld die Artikelnummer des Produkts
eingeben (Artikelnummer: siehe Typenschildeintrag im Feld „P/N“ oder „Ident. no.“).
ANHANG 13
8020348.1DS6/2021-11-24 | SICK B E T R I E B S A N L E I T U N G | WLA16 17
Irrtümer und Änderungen vorbehalten
de

OPERATING INSTRUCTIONS
WLA16
de
en
es
fr
it
ja
pl
pt
ru
zh

Described product
W16
WLA16
Manufacturer
SICK AG
Erwin-Sick-Str. 1
79183 Waldkirch
Germany
Legal information
This work is protected by copyright. Any rights derived from the copyright shall be
reserved for SICK AG. Reproduction of this document or parts of this document is
only permissible within the limits of the legal determination of Copyright Law. Any modi‐
fication, abridgment or translation of this document is prohibited without the express
written permission of SICK AG.
The trademarks stated in this document are the property of their respective owner.
© SICK AG. All rights reserved.
Original document
This document is an original document of SICK AG.
2006/42/EC
NO
SAFETY
8020348.1DS6/2021-11-24 | SICK O P E R A T I N G I N S T R U C T I O N S | WLA16 19
Subject to change without notice
en

Contents
1 Safety information............................................................................ 21
1.1 General safety notes................................................................................ 21
1.2 Notes on UL approval............................................................................... 21
2 Intended use...................................................................................... 21
3 Operating and status indicators...................................................... 21
4 Mounting............................................................................................. 22
5 Electrical installation........................................................................ 22
6 Additional functions.......................................................................... 24
7 Commissioning.................................................................................. 25
7.1 Alignment.................................................................................................. 25
7.2 Check the application conditions............................................................ 26
7.3 Sensing range setting............................................................................... 28
7.4 Time function setting................................................................................ 29
7.5 Setting light/dark switching..................................................................... 30
8 Process data structure..................................................................... 30
9 Troubleshooting................................................................................. 30
10 Disassembly and disposal............................................................... 31
11 Maintenance...................................................................................... 31
12 Technical data.................................................................................... 32
12.1 Dimensional drawings.............................................................................. 32
13 Annex.................................................................................................. 33
13.1 Conformities and certificates................................................................... 33
CONTENTS
20 O P E R A T I N G I N S T R U C T I O N S | WLA16 8020348.1DS6/2021-11-24 | SICK
Subject to change without notice
en
