OPERATING INSTRUCTIONS
WTB12L/WTB12V
Small photoelectric sensors
de
en
es
fr
it
ja
pl
pt
ru
zh

BETRIEBSANLEITUNG
WTB12L/WTB12V
Klein-Lichtschranken
de
en
es
fr
it
ja
pl
pt
ru
zh

Beschriebenes Produkt
W12
WTB12L
WTB12V
Hersteller
SICK AG
Erwin-Sick-Str. 1
79183 Waldkirch
Deutschland
Rechtliche Hinweise
Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben
bei der Firma SICK AG. Die Vervielfältigung des Werks oder von Teilen dieses Werks
ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes
zulässig. Jede Änderung, Kürzung oder Übersetzung des Werks ohne ausdrückliche
schriftliche Zustimmung der Firma SICK AG ist untersagt.
Die in diesem Dokument genannten Marken sind Eigentum ihrer jeweiligen Inhaber.
© SICK AG. Alle Rechte vorbehalten.
Originaldokument
Dieses Dokument ist ein Originaldokument der SICK AG.
2006/42/EC
NO
SAFETY
BETRIEBSANLEITUNG
8027714/2022-04-12 | SICK B E T R I E B S A N L E I T U N G | WTB12L/WTB12V 3
Irrtümer und Änderungen vorbehalten
de

Inhalt
1 Zu diesem Dokument.............................................................. 5
2 Zu Ihrer Sicherheit................................................................... 6
3 Produktbeschreibung.............................................................. 7
4 Montage................................................................................... 7
5 Elektrische Installation............................................................ 8
6 Inbetriebnahme....................................................................... 10
7 Störungsbehebung.................................................................. 20
8 Demontage und Entsorgung................................................... 20
9 Wartung.................................................................................... 21
10 Technische Daten.................................................................... 21
11 Anhang..................................................................................... 28
BETRIEBSANLEITUNG
4B E T R I E B S A N L E I T U N G | WTB12L/WTB12V 8027714/2022-04-12 | SICK
Irrtümer und Änderungen vorbehalten
de

1 Zu diesem Dokument
1.1 Weiterführende Informationen
Die Produktseite mit weiterführenden Informationen finden Sie unter der SICK ProductID
unter: pid.sick.com/{P/N}.
P/N entspricht der Artikelnummer des Produkts.
Folgende Informationen sind produktabhängig verfügbar:
•Datenblätter
•Dieses Dokument in allen verfügbaren Sprachversionen
•CAD-Daten und Maßzeichnungen
•Zertifikate (z.B. Konformitätserklärung)
•Weitere Publikationen
•Software
•Zubehör
1.2 Symbole und Dokumentkonventionen
Warnhinweise und andere Hinweise
GEFAHR
Weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren
Verletzungen führt, wenn sie nicht vermieden wird.
WARNUNG
Weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren
Verletzungen führen kann, wenn sie nicht vermieden wird.
VORSICHT
Weist auf eine möglicherweise gefährliche Situation hin, die zu mittelschweren oder
leichten Verletzungen führen kann, wenn sie nicht vermieden wird.
WICHTIG
Weist auf eine möglicherweise gefährliche Situation hin, die zu Sachschäden führen
kann, wenn sie nicht vermieden wird.
HINWEIS
Hebt nützliche Tipps und Empfehlungen sowie Informationen für einen effizienten und
störungsfreien Betrieb hervor.
Handlungsanleitung
bDer Pfeil kennzeichnet eine Handlungsanleitung.
1. Eine Abfolge von Handlungsanleitungen ist nummeriert.
2. Nummerierte Handlungsanleitungen in der gegebenen Reihenfolge befolgen.
✓Der Haken kennzeichnet ein Ergebnis einer Handlungsanleitung.
BETRIEBSANLEITUNG
8027714/2022-04-12 | SICK B E T R I E B S A N L E I T U N G | WTB12L/WTB12V 5
Irrtümer und Änderungen vorbehalten
de

2 Zu Ihrer Sicherheit
2.1 Allgemeine Sicherheitshinweise
Der Anschluss, die Montage und die Konfiguration des Produkts dürfen
nur von geschultem Fachpersonal vorgenommen werden.
2006/42/EC
NO
SAFETY
Bei diesem Produkt handelt es sich um kein sicherheitsgerichtetes Bauteil
im Sinne der EU-Maschinenrichtlinie.
Installieren Sie das Produkt nicht an Orten, die direkter UV-Strahlung
(Sonnenlicht) oder sonstigen Wettereinflüssen ausgesetzt sind.
Das Produkt ist ausreichend vor Feuchtigkeit und Verschmutzung zu
schützen.
Laserhinweise
VORSICHT
Eingriffe, Manipulation oder eine unsachgemäße Verwendung kann zu gefährlicher
Exposition gegenüber Laserstrahlung führen.
Die emittierte Lichtstrahlung darf nicht mithilfe zusätzlicher optischer Geräte fokussiert
werden.
LASER
1
Abbildung 1: Laserklasse 1
Dieses Gerät entspricht folgenden Normen:
•EN/IEC 60825-1:2014
•21 CFR 1040.10 und 1040.11 mit Ausnahme von Abweichungen nach Laserhin‐
weis No. 56 vom 08.05.2019.
Dieses Laserprodukt hat nach Bewertung der für Hersteller beim Inverkehrbringen
anzuwendenden Niederspannungsrichtlinie 2014/35/EU in Verbindung mit der derzeit
geltenden EN/IEC 60825-1:2014 die Laserklasse 1. Aufgrund abweichender gesetzli‐
cher Vorgaben im Arbeitsschutz nach Richtlinie 2006/25/EG ist dieses Produkt nach
dem älteren Normenstand EN 60825-1:2007 zu bewerten. Nach dem älteren Normen‐
stand EN 60825-1:2007, ist dieses Produkt teilweise abweichend in die Laserklasse 2
einzugruppieren, und gilt bei bestimmungsgemäßem Gebrauch als sicher.
Der Laser ist augensicher.
Die Laserkennzeichnung befindet sich auf dem Gehäuseaufdruck auf dem Sensor.
2.2 Bestimmungsgemäße Verwendung
Die WTB12L/WTB12V ist ein optoelektronischer Reflexions-Lichttaster mit Hintergrun‐
dausblendung (im Folgenden Sensor oder Produkt genannt) und wird zum optischen,
berührungslosen Erfassen von Sachen eingesetzt. Bei jeder anderen Verwendung und
bei Veränderungen am Produkt verfällt jeglicher Gewährleistungsanspruch gegenüber
der SICK AG.
BETRIEBSANLEITUNG
6B E T R I E B S A N L E I T U N G | WTB12L/WTB12V 8027714/2022-04-12 | SICK
Irrtümer und Änderungen vorbehalten
de

3 Produktbeschreibung

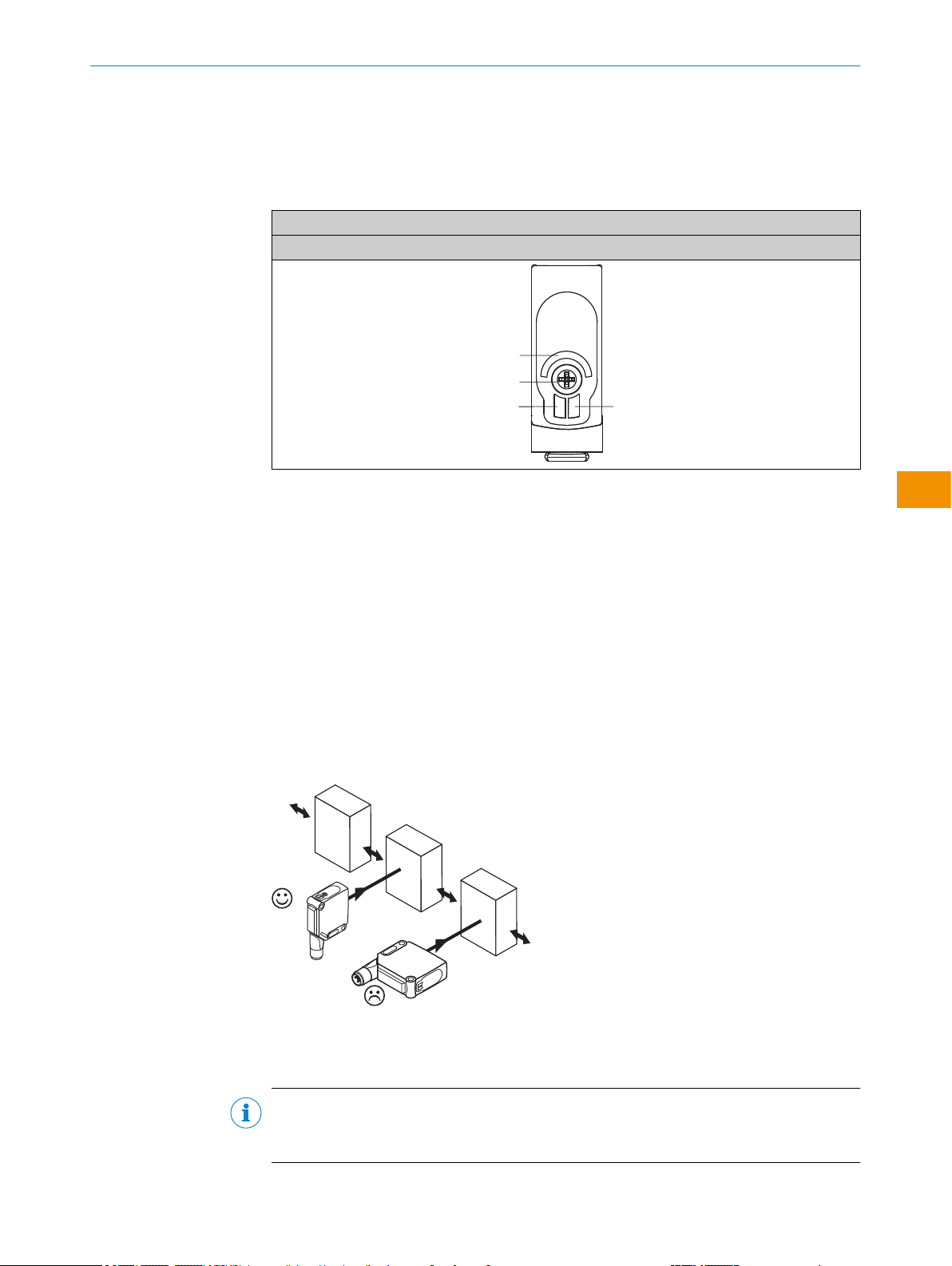

3.1 Bedien- und Anzeigeelemente
WTB12L/WTB12V-xxxxxx20
Drück-Dreh-Element
34
1
2
1BluePilot blau: Schaltabstandsanzeige
2Drück-Dreh-Element / Potentiometer / Teach-Taste: Einstellung des Schaltabstands
3Grüne LED: Versorgungsspannung aktiv
4Gelbe LED: Status Lichtempfang
4 Montage
Den Sensor an einen geeigneten Befestigungswinkel montieren (siehe SICK-Zubehör-
Programm).
Maximal zulässiges Anzugsdrehmoment des Sensors von 1,4 Nm beachten.
Montage mit dem Funktionsprinzip Hintergrundausblendung
Bevorzugte Ausrichtung des Sensors relativ zur Bewegungsrichtung des Objekts beach‐
ten, siehe Abbildung 2.
Abbildung 2: Ausrichtung des Sensors relativ zur Objektrichtung
Vorzugsrichtung des Objekts zum Sensor beachten, vgl. Abbildung 18.
HINWEIS
Für die WTB12V mit linienförmigen Lichtfleck gibt es keine Vorzugsrichtung, die beach‐
tet werden muss.
BETRIEBSANLEITUNG
8027714/2022-04-12 | SICK B E T R I E B S A N L E I T U N G | WTB12L/WTB12V 7
Irrtümer und Änderungen vorbehalten
de

5 Elektrische Installation
5.1 Hinweise zur Elektroinstallation
WICHTIG
Geräteschaden durch falsche Versorgungsspannung!
Eine falsche Versorgungsspannung kann zu einem Geräteschaden führen.
■Gerät nur mit einer sicheren Schutzkleinspannung (SELV/PELV) betreiben.
■Der Sensor ist ein Gerät der Schutzklasse III.
■Gerät nur mit LPS (Limited Power Source) gemäß IEC 62368-1 oder NEC Class 2
Netzteil betreiben.
WICHTIG
Geräteschaden oder unvorhergesehener Betrieb durch Arbeiten unter Spannung!
Das Arbeiten unter Spannung kann zu einem unvorhergesehenen Betrieb führen.
■Verdrahtungsarbeiten nur im spannungslosen Zustand durchführen.
■Elektrische Anschlüsse nur im spannungslosen Zustand verbinden und trennen.
■Die Elektroinstallation nur durch qualifizierte Elektrofachkraft ausführen.
■Bei Arbeiten in elektrischen Anlagen die gängigen Sicherheitsvorschriften beach‐
ten!
■Versorgungsspannung für das Gerät erst nach Abschluss der Anschlussarbeiten
und sorgfältiger Prüfung der Verdrahtungsarbeiten einschalten.
■Bei Verlängerungsleitungen mit offenem Ende darauf achten, dass sich blanke
Aderenden nicht berühren (Kurzschlussgefahr bei eingeschalteter Versorgungs‐
spannung!). Adern entsprechend gegeneinander isolieren.
■Aderquerschnitte der anwenderseitig zuführenden Versorgungsleitung gemäß gül‐
tiger Normen wählen.
■Betrieb in kurzschlussgeschütztem Netz bei max. 8 A.
HINWEIS
Verlegung von Datenleitungen
■Abgeschirmte Datenleitungen mit paarweise verdrillten Adern (twisted pair) ver‐
wenden.
■Einwandfreies und vollständiges Schirmungskonzept ausführen.
■Leitungen stets EMV-gerecht verlegen und verdrahten, um Störeinflüsse zu vermei‐
den, z. B. von Schaltnetzteilen, Motoren, getakteten Reglern und Schützen.
■Leitungen nicht über eine längere Strecke parallel mit Stromversorgungs- und
Motorleitungen in Kabelkanälen verlegen.
Die IP-Schutzart wird für das Gerät nur bei folgenden Bedingungen erreicht:
■Die aufgesteckten Leitungen an den Anschlüssen sind verschraubt.
Bei Nichteinhaltung ist die IP-Schutzart für das Gerät nicht gegeben!
5.2 Hinweise zur UL Zulassung
The device shall be supplied from an isolating transformer having a secondary overcur‐
rent protective device that complies with UL 248 to be installed in the field rated either:
a) max 5 amps for voltages 0 ~ 20 V (0 ~ 28.3 V peak), or
b) 100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak).
BETRIEBSANLEITUNG
8B E T R I E B S A N L E I T U N G | WTB12L/WTB12V 8027714/2022-04-12 | SICK
Irrtümer und Änderungen vorbehalten
de

Alternatively, they can be supplied from a Class 2 power supply.
UL Environmental Rating: Enclosure type 1
5.3 Hinweise zum Anschluss
Betrieb im Standard-I/O-Modus:
– Steckeranschluss: Pinbelegung
– Leitung: Adernfarbe
Erst nach Anschluss aller elektrischen Verbindungen die Spannungsversorgung anlegen
und einschalten.
Betrieb im IO-Link-Modus: Gerät an geeigneten IO-Link-Master anschließen. Per IODD /
Funktionsblock im Master oder in der Steuerung integrieren. Am Sensor blinkt die
grüne LED. IODD und Funktionsblock stehen auf www.sick.com unter der Artikelnum‐
mer zum Download bereit.
Erläuterung der in den folgenden Tabellen verwendeten Anschlussterminologie:
•BN = braun
•WH = weiß
•BU = blau
•BK = schwarz
•Q = Digitalausgang
•QL1/C = Digitalausgang, IO-Link
•L+ = Versorgungsspannung (UB)
•M = Masse
DC: 10 ... 30 V DC, siehe "Technische Daten", Seite 21
Tabelle 1: Elektrischer Anschluss
Wxx12L- x4 xH
1 = BN
2 = WH
3 = BU
4 = BK
2 1
4
3
0.14 mm2
AWG26
Tabelle 2: DC
WTB12L/WTB12V-xxXXXxxxA00
Push-pull 161 162
1 = BN + (L+)
2 = WH MF
3 = BU - (M)
4 = BK QL1/C
De-
fault: MF
QQ
De-
fault: QL1 (C)
QQ
BETRIEBSANLEITUNG
8027714/2022-04-12 | SICK B E T R I E B S A N L E I T U N G | WTB12L/WTB12V 9
Irrtümer und Änderungen vorbehalten
de

Tabelle 3: Push-pull, PNP, NPN
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q≤ 100 mA
‒ (M)
6 Inbetriebnahme

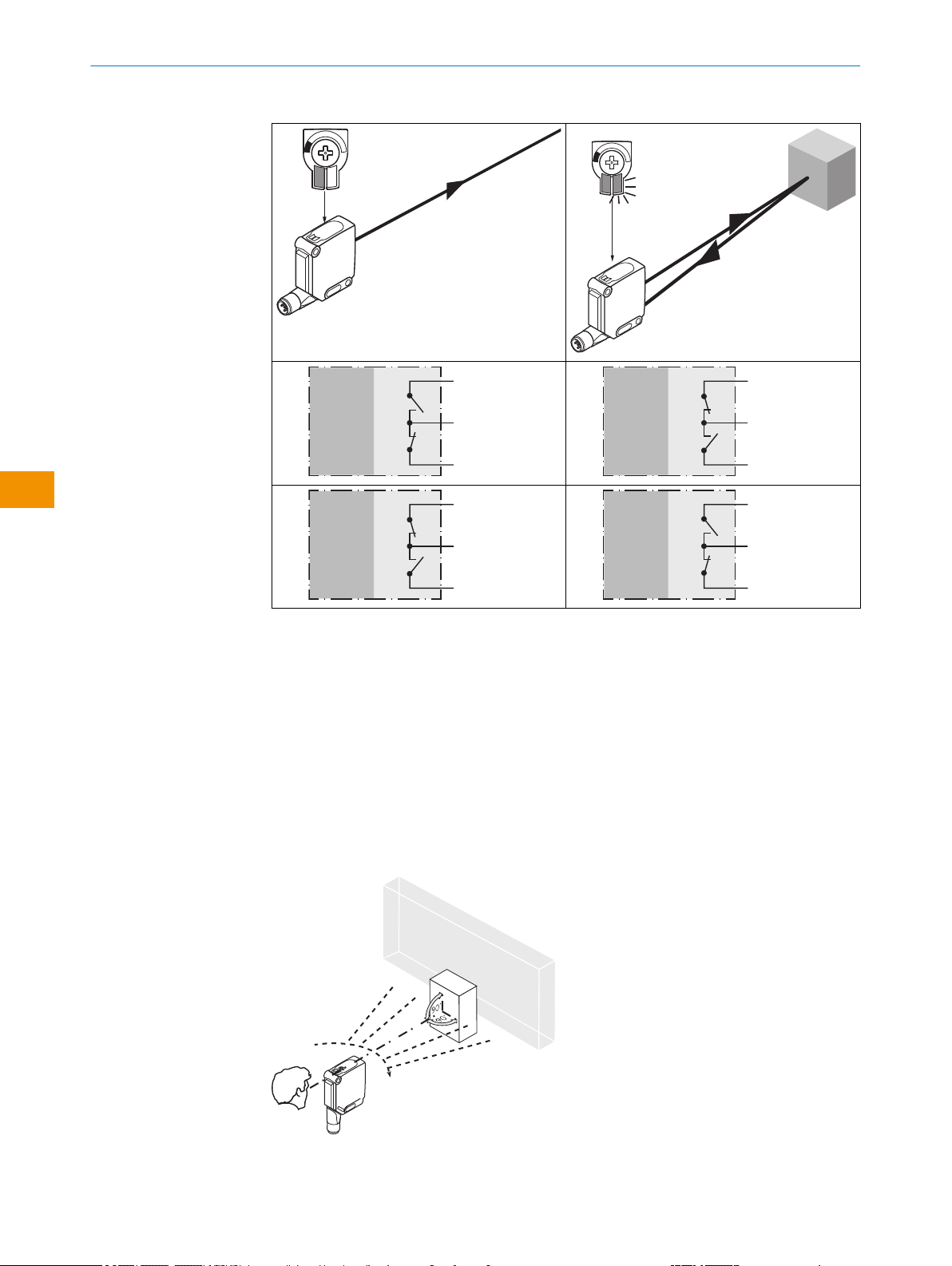

6.1 Ausrichtung
Ausrichtung mit Hintergrundausblendung
Sensor auf Objekt ausrichten. Positionierung so wählen, dass der rote Sendelichtstrahl
in der Mitte des Objekts auftrifft. Es ist darauf zu achten, dass die optische Öffnung
(Frontscheibe) des Sensors vollständig frei ist [siehe Abbildung 3].
WTB12V: Sensor auf Objekt ausrichten. Positionierung so wählen, dass der Laserlichtli‐
nie in der Mitte des Objekts auftrifft. Es ist darauf zu achten, dass die optische Öffnung
(Frontscheibe) des Sensors vollständig frei ist [siehe Abbildung 3].
Abbildung 3: Ausrichtung auf Objekt
BETRIEBSANLEITUNG
10 B E T R I E B S A N L E I T U N G | WTB12L/WTB12V 8027714/2022-04-12 | SICK
Irrtümer und Änderungen vorbehalten
de

6.2 Einsatzbedingungen prüfen
WTB12L/WTB12V sind Reflexions-Lichttaster mit Hintergrundausblendung. Abhängig
von der Remissionsgrad des zu detektierenden Objekts und des evtl. sich dahinter
befindlichen Hintergrunds, ist ein Mindestabstand (y) zwischen eingestelltem Schaltab‐
stand (x) und Hintergrund einzuhalten.
Die Einsatzbedingungen prüfen:
Schaltabstand und Distanz zum Objekt und Hintergrund sowie Remissionsvermögen
des Objekts mit dem zugehörigen Diagramm abgleichen (x = Schaltabstand, y =
Mindestabstand zwischen eingestelltem Schaltabstand und Hintergrund (weiß, 90%))
Remissionsgrad: 6 % = schwarz 1, 18 % = grau 2, 90 % = weiß 3 (bezogen auf
Standardweiß nach DIN 5033). Wir empfehlen, die Einstellung mit einem Objekt von
niedriger Remissionsgrad vorzunehmen.
BETRIEBSANLEITUNG
8027714/2022-04-12 | SICK B E T R I E B S A N L E I T U N G | WTB12L/WTB12V 11
Irrtümer und Änderungen vorbehalten
de

WTB12L-xxxxx1xxxx:
y
x
0
30
60
0
120
90
y
x
1.000750500250
Beispiel:
Sichere Unterdrückung des Hintergrunds
Weißer Hintergrund (90 %)
Schwarzes Objekt (6 % Remissionsgrad)
Eingestellter Schaltabstand x = 250 mm
Benötigter Mindestabstand zu
weißem Hintergrund y = 6 mm
Mindestabstand in mm (y) zwischen eingestelltem
Schaltabstand und Hintergrund (90 % Remissionsgrad)
Abstand in mm
Empfohlener Schaltabstandsbereich für
beste Performance
18%/90%
2
90%/90%
33
1
6%/90%
Abbildung 4: WTB12L-xxxxx1xxxx
0
50/90
50/90
850
Abstand in mm
400
700
1
2
350/90
C
A B
BluePilot
E
F
Empfohlener Schaltabstandsbereich für beste Performance
D
1.000750500250
Abbildung 5: WTB12L-xxxxx1xxxx
ASchaltabstand min. in mm
BSchaltabstand max. in mm
CSichtbereich
DEinstellbereich Schaltschwelle für Hintergrundausblendung
ESchaltabstandsanzeige
FDrück-Dreh-Element
blau Empfohlener Schaltabstandsbereich für beste Performance
BETRIEBSANLEITUNG
12 B E T R I E B S A N L E I T U N G | WTB12L/WTB12V 8027714/2022-04-12 | SICK
Irrtümer und Änderungen vorbehalten
de

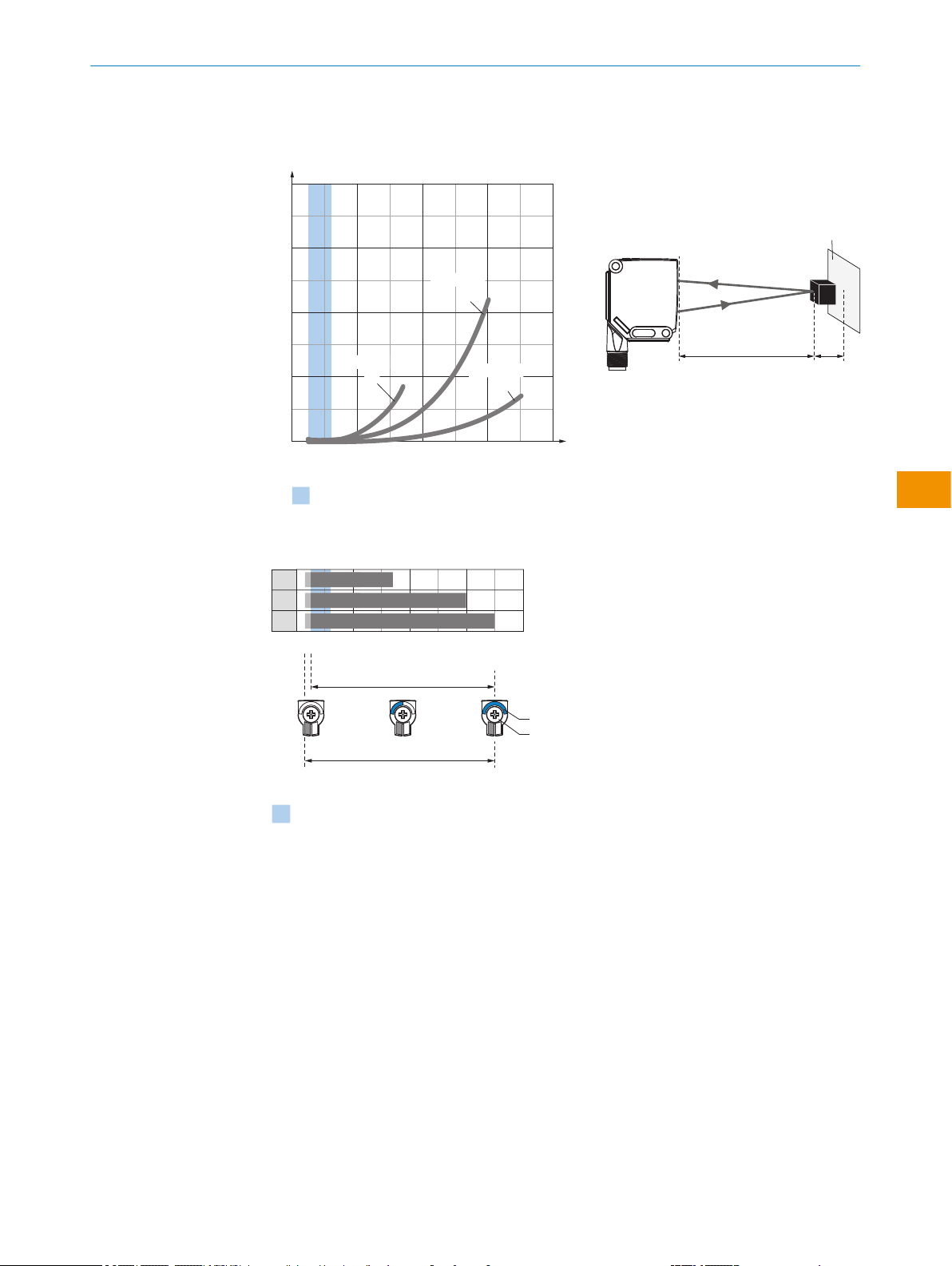

WTB12L-xxxxx2xxxx:
y
x
0
10
20
0
40
30
y
x
100 200 300 400
Beispiel:
Sichere Unterdrückung des Hintergrunds
Weißer Hintergrund (90 %)
Schwarzes Objekt (6 % Remissionsgrad)
Eingestellter Schaltabstand x = 45 mm
Benötigter Mindestabstand zu
weißem Hintergrund y = 0,2 mm
Mindestabstand in mm (y) zwischen eingestelltem
Schaltabstand und Hintergrund (90 % Remissionsgrad)
Abstand in mm
Empfohlener Schaltabstandsbereich für
beste Performance
18%/90%
2
90%/90%
33
1
6%/90%
Abbildung 6: WTB12L-xxxxx2xxxx
0
15/25
15/25
350
Abstand in mm
170
300
1
2
315/25
C
A B
BluePilot
E
F
Empfohlener Schaltabstandsbereich für beste Performance
D
100 200 300 400
Abbildung 7: WTB12L-xxxxx2xxxx
ASchaltabstand min. in mm
BSchaltabstand max. in mm
CSichtbereich
DEinstellbereich Schaltschwelle für Hintergrundausblendung
ESchaltabstandsanzeige
FDrück-Dreh-Element
blau Empfohlener Schaltabstandsbereich für beste Performance
BETRIEBSANLEITUNG
8027714/2022-04-12 | SICK B E T R I E B S A N L E I T U N G | WTB12L/WTB12V 13
Irrtümer und Änderungen vorbehalten
de

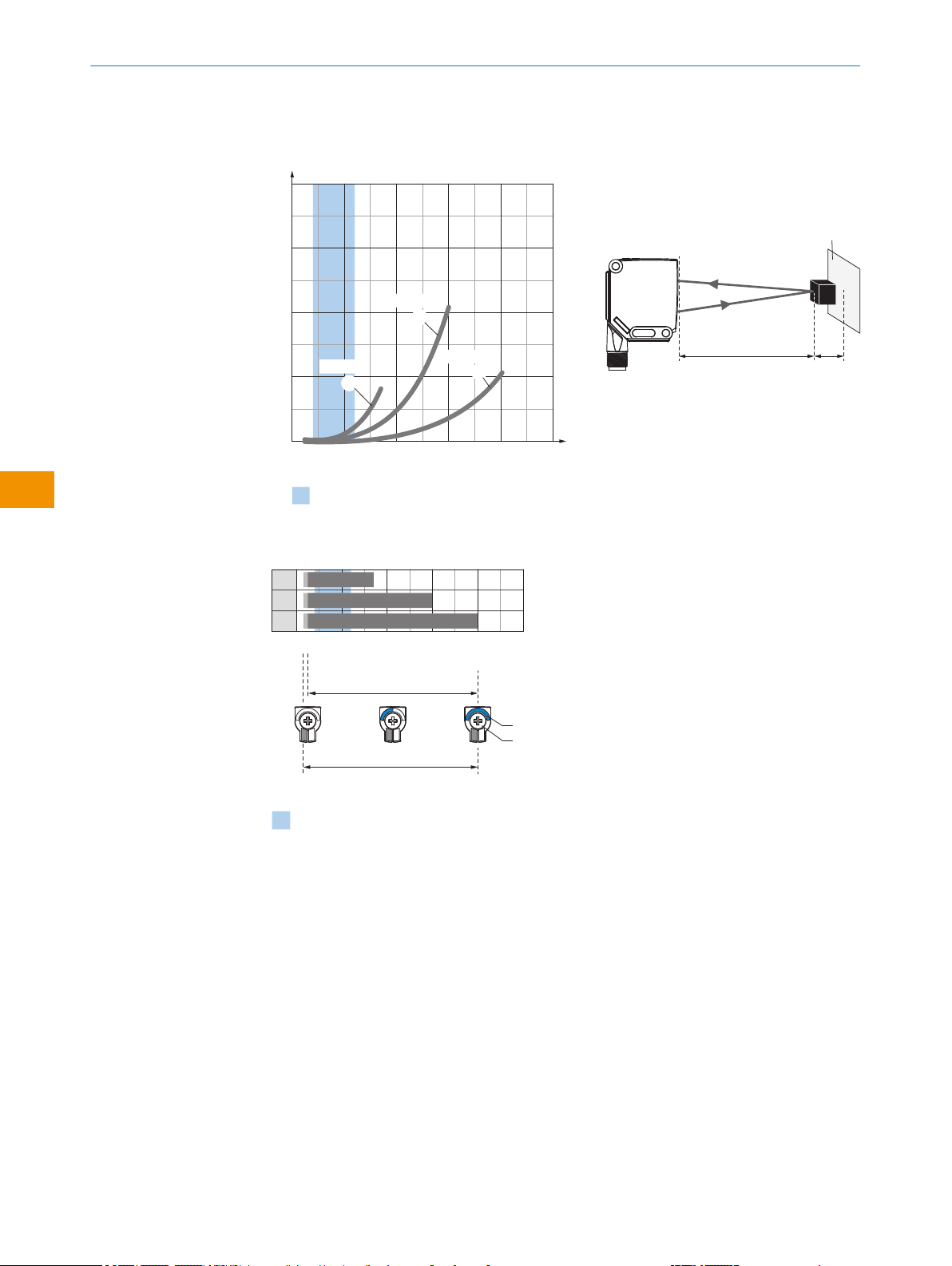

WTB12L-xxxxx5xxxx:
y
x
0
10
20
0
40
30
y
x
100 200 300 400 500
Beispiel:
Sichere Unterdrückung des Hintergrunds
Weißer Hintergrund (90 %)
Schwarzes Objekt (6 % Remissionsgrad)
Eingestellter Schaltabstand x = 80 mm
Benötigter Mindestabstand zu
weißem Hintergrund y = 0,5 mm
Mindestabstand in mm (y) zwischen eingestelltem
Schaltabstand und Hintergrund (90 % Remissionsgrad)
Abstand in mm
Empfohlener Schaltabstandsbereich für
beste Performance
18%/90%
2
90%/90%
33
1
6%/90%
Abbildung 8: WTB12L-xxxxx5xxxx
0
15/25
15/25
400
Abstand in mm
170
300
1
2
315/25
C
A B
BluePilot
E
F
Empfohlener Schaltabstandsbereich für beste Performance
D
100 200 300 400 500
Abbildung 9: WTB12L-xxxxx5xxxx
ASchaltabstand min. in mm
BSchaltabstand max. in mm
CSichtbereich
DEinstellbereich Schaltschwelle für Hintergrundausblendung
ESchaltabstandsanzeige
FDrück-Dreh-Element
blau Empfohlener Schaltabstandsbereich für beste Performance
BETRIEBSANLEITUNG
14 B E T R I E B S A N L E I T U N G | WTB12L/WTB12V 8027714/2022-04-12 | SICK
Irrtümer und Änderungen vorbehalten
de

WTB12L-xxxxx7xxxx:
y
x
0
10
20
0
40
30
y
x
100 200 300 400 500
Beispiel:
Sichere Unterdrückung des Hintergrunds
Weißer Hintergrund (90 %)
Schwarzes Objekt (6 % Remissionsgrad)
Eingestellter Schaltabstand x = 100 mm
Benötigter Mindestabstand zu
weißem Hintergrund y = 1 mm
Mindestabstand in mm (y) zwischen eingestelltem
Schaltabstand und Hintergrund (90 % Remissionsgrad)
Abstand in mm
Empfohlener Schaltabstandsbereich für
beste Performance
18%/90%
2
90%/90%
33
1
6%/90%
Abbildung 10: WTB12L-xxxxx7xxxx
0
15/30
15/30
400
Abstand in mm
190
300
1
2
315/30
C
A B
BluePilot
E
F
Empfohlener Schaltabstandsbereich für beste Performance
D
100 200 300 400 500
Abbildung 11: WTB12L-xxxxx7xxxx
ASchaltabstand min. in mm
BSchaltabstand max. in mm
CSichtbereich
DEinstellbereich Schaltschwelle für Hintergrundausblendung
ESchaltabstandsanzeige
FDrück-Dreh-Element
blau Empfohlener Schaltabstandsbereich für beste Performance
BETRIEBSANLEITUNG
8027714/2022-04-12 | SICK B E T R I E B S A N L E I T U N G | WTB12L/WTB12V 15
Irrtümer und Änderungen vorbehalten
de

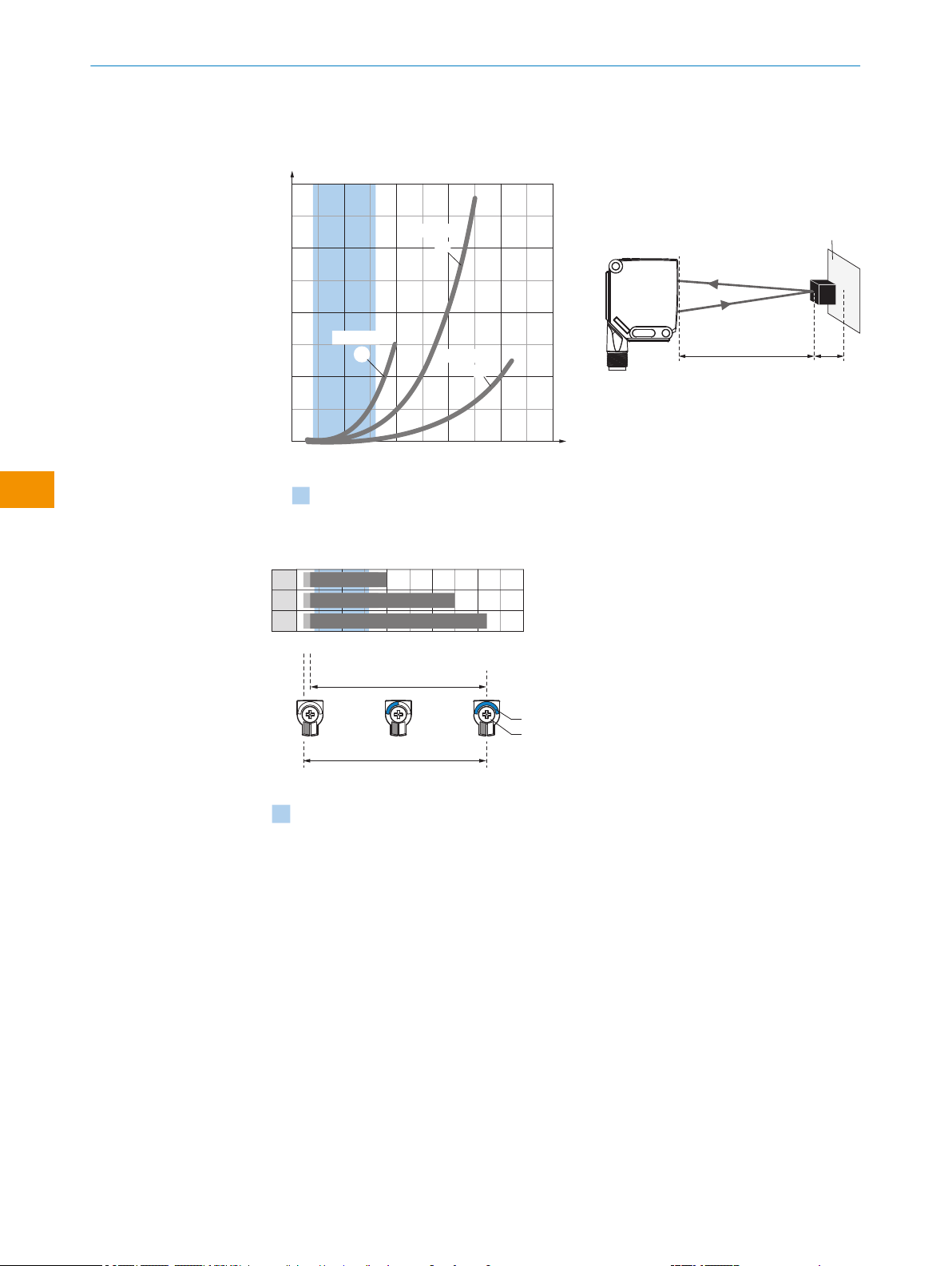

WTB12L-xxxxx8xxxx:
y
x
Beispiel:
Sichere Unterdrückung des Hintergrunds
Weißer Hintergrund (90 %)
Schwarzes Objekt (6 % Remissionsgrad)
Eingestellter Schaltabstand x = 140 mm
Benötigter Mindestabstand zu
weißem Hintergrund y = 4 mm
0
10
20
0
Mindestabstand in mm (y) zwischen eingestelltem
Schaltabstand und Hintergrund (90 % Remissionsgrad)
Abstand in mm
Empfohlener Schaltabstandsbereich für
beste Performance
40
30
y
x
100 200 300 400 500
18%/90%
2
90%/90%
33
1
6%/90%
Abbildung 12: WTB12L-xxxxx8xxxx
0
15/30
15/30
420
Abstand in mm
200
350
1
2
315/30
C
D
A B
BluePilot
E
F
Empfohlener Schaltabstandsbereich für beste Performance
100 200 300 400 500
Abbildung 13: WTB12L-xxxxx8xxxx
ASchaltabstand min. in mm
BSchaltabstand max. in mm
CSichtbereich
DEinstellbereich Schaltschwelle für Hintergrundausblendung
ESchaltabstandsanzeige
FDrück-Dreh-Element
blau Empfohlener Schaltabstandsbereich für beste Performance
BETRIEBSANLEITUNG
16 B E T R I E B S A N L E I T U N G | WTB12L/WTB12V 8027714/2022-04-12 | SICK
Irrtümer und Änderungen vorbehalten
de

WTB12L-xxxxxAxxxxx:
y
x
Beispiel:
Sichere Unterdrückung des Hintergrunds
Weißer Hintergrund (90 %)
Schwarzes Objekt (6 % Remissionsgrad)
Eingestellter Schaltabstand x = 650 mm
Benötigter Mindestabstand zu
weißem Hintergrund y = 6 mm
0
10
20
0
Mindestabstand in mm (y) zwischen eingestelltem
Schaltabstand und Hintergrund (90 % Remissionsgrad)
Abstand in mm
Empfohlener Schaltabstandsbereich für
beste Performance
40
30
y
x
300 600 900 1.200 1.500
18%/90%
2
90%/90%
33
1
6%/90%
Abbildung 14: WTB12L-xxxxxAxxxx
0
50/90
50/90
1.200
Abstand in mm
1.000
1.100
1
2
350/90
C
AB
BluePilot
E
F
Empfohlener Schaltabstandsbereich für beste Performance
D
300 600 900 1.200 1.500
Abbildung 15: WTB12L-xxxxxAxxxx
ASchaltabstand min. in mm
BSchaltabstand max. in mm
CSichtbereich
DEinstellbereich Schaltschwelle für Hintergrundausblendung
ESchaltabstandsanzeige
FDrück-Dreh-Element
blau Empfohlener Schaltabstandsbereich für beste Performance
BETRIEBSANLEITUNG
8027714/2022-04-12 | SICK B E T R I E B S A N L E I T U N G | WTB12L/WTB12V 17
Irrtümer und Änderungen vorbehalten
de

WTB12V-xxxxx1xx:
y
x
0
5
10
0
20
15
y
x
100 200 300 400
Beispiel:
Sichere Unterdrückung des Hintergrunds
Weißer Hintergrund (90 %)
Schwarzes Objekt (6 % Remissionsgrad)
Eingestellter Schaltabstand x = 80 mm
Benötigter Mindestabstand zu
weißem Hintergrund y = 1 mm
Mindestabstand in mm (y) zwischen eingestelltem
Schaltabstand und Hintergrund (90 % Remissionsgrad)
Abstand in mm
Empfohlener Schaltabstandsbereich für
beste Performance
18%/90%
2
90%/90%
33
1
6%/90%
Abbildung 16: WTB12V-xxxxx1xx
0
40/
50
350
Abstand in mm
130
220
1
2
3
C
A B
BluePilot
E
F
Empfohlener Schaltabstandsbereich für beste Performance
D
100 200 300 400
40/
50
40/
50
Abbildung 17: WTB12V-xxxxx1xx
ASchaltabstand min. in mm
BSchaltabstand max. in mm
CSichtbereich
DEinstellbereich Schaltschwelle für Hintergrundausblendung
ESchaltabstandsanzeige
FDrück-Dreh-Element
blau Empfohlener Schaltabstandsbereich für beste Performance
Mithilfe von siehe Tabelle 3, Seite 10 die Funktion überprüfen. Wenn sich der Digital‐
ausgang nicht entsprechend siehe Tabelle 3, Seite 10 verhält, die Einsatzbedingungen
prüfen.
6.3 Einstellung
Einstellung Schaltabstand
WTB12L/WTB12V mit Drück-Dreh-Element:
BETRIEBSANLEITUNG
18 B E T R I E B S A N L E I T U N G | WTB12L/WTB12V 8027714/2022-04-12 | SICK
Irrtümer und Änderungen vorbehalten
de

1. Durch Drücken der Teach-in-Taste bis die gelbe LED blinkt (ca. 1- 3Sekunden) wird
der Schaltabstand eingestellt.
1...3 sec.
2. Je nach Anforderungen kann mit dem Potentiometer (ohne Drücken der Teach-in-
Taste) eine Feineinstellung vorgenommen werden.
Drehung nach rechts: Erhöhung des Schaltabstands
Drehung nach links: Verringerung des Schaltabstands
Der Schaltabstand kann auch alleinig mit dem Potentiometer eingestellt werden.
Wir empfehlen, den Schaltabstand in das Objekt zu legen. Nachdem der Schalt‐
abstand eingestellt worden ist, das Objekt aus dem Strahlengang entfernen,
der Hintergrund wird dabei ausgeblendet. Der Digitalausgang ändert sich (siehe
Tabelle 3).
HINWEIS
WTB12V: Nach dem Teach-in muss ca. 1/3 des Linienlichtflecks bedeckt sein,
damit der Sensor schaltet - die Empfindlichkeit kann über Drehen eingestellt
werden, so dass der Sensor auch bei geringerer Abdeckung schaltet.
✓Sensor ist eingestellt und betriebsbereit.
Einstellung des Schaltabstands über IO-Link bitte der beiliegenden Betriebsanleitung
"IO-Link Photoelectric sensors" entnehmen.
6.4 Zusatzfunktionen
IO-Link
Der Sensor kann im Standard I/O-Modus (SIO) oder im IO-Link-Modus (IOL) verwendet
werden. Alle Automatisierungsfunktionen und sonstigen Parametereinstellungen sind
im IO-Link-Betrieb und im Standard I/O-Betrieb wirksam. Im Standard I/O-Betrieb Aus‐
gabe der binären Schaltsignale über Pin 4 / schwarze Ader und über Pin 2 / weiße
Ader.
BETRIEBSANLEITUNG
8027714/2022-04-12 | SICK B E T R I E B S A N L E I T U N G | WTB12L/WTB12V 19
Irrtümer und Änderungen vorbehalten
de

Die IO-Link Funktionalitäten (IODD) der beiliegenden Betriebsanleitung "IO-Link Photo‐
electric Sensors" entnehmen oder über www.sick.com unter der Gerätebestellnummer
downloaden.
7 Störungsbehebung
Tabelle Störungsbehebung zeigt, welche Maßnahmen durchzuführen sind, wenn die
Funktion des Sensors nicht mehr gegeben ist.
Tabelle 4: Störungsbehebung
LED / Fehlerbild Ursache Maßnahme
Gelbe LED leuchtet nicht,
obwohl der Lichtstrahl auf das
Objekt ausgerichtet ist und
das Objekt innerhalb des ein‐
gestellten Schaltabstands ist.
Keine Spannung oder Span‐
nung unterhalb der Grenz‐
werte
Spannungsversorgung prüfen,
den gesamten elektrischen
Anschluss prüfen (Leitungen
und Steckerverbindungen)
Spannungsunterbrechungen Sicherstellen einer stabilen
Spannungsversorgung ohne
Unterbrechungen
Sensor ist defekt Wenn Spannungsversorgung
in Ordnung ist, dann Sensor
austauschen
Grüne LED blinkt. IO-Link Kommunikation -
Digitalausgänge nicht nach
Grafik
IO-Link Kommunikation -
Digitalausgänge nicht nach
Grafik
Manuell vorgenommene, vom
Standard abweichende, Para‐
metereinstellungen
Factory reset auslösen. Die
Digitalausgänge werden wie‐
der auf Werkseinstellung
zurückgesetzt.
Gelbe LED blinkt Sensor ist noch betriebsbe‐
reit, aber die Betriebsbedin‐
gungen sind nicht optimal
Betriebsbedingungen prüfen:
Lichtstrahl (Lichtfleck) voll‐
ständig auf das Objekt aus‐
richten. / Reinigung der
optischen Flächen / Schaltab‐
stand überprüfen und ggf.
anpassen.
Gelbe LED leuchtet, kein
Objekt im Strahlengang.
Schaltabstand ist auf zu gro‐
ßen Abstand eingestellt
Schaltabstand verringern
Objekt ist im Strahlengang.
Gelbe LED leuchtet nicht.
Abstand zwischen Sensor und
Objekt ist zu groß oder Schalt‐
abstand ist zu gering einge‐
stellt
Schaltabstand vergrößern
8 Demontage und Entsorgung
Der Sensor muss entsprechend den geltenden länderspezifischen Vorschriften entsorgt
werden. Bei der Entsorgung sollte eine werkstoffliche Verwertung (insbesondere der
Edelmetalle) angestrebt werden.
BETRIEBSANLEITUNG
20 B E T R I E B S A N L E I T U N G | WTB12L/WTB12V 8027714/2022-04-12 | SICK
Irrtümer und Änderungen vorbehalten
de
