SICK W16 User manual

BETRIEBSANLEITUNG
WTL16 / WTS16
de
en
es
fr
it
ja
pl
pt
ru
zh

BETRIEBSANLEITUNG
WTL16 / WTS16
de
en
es
fr
it
ja
pl
pt
ru
zh

Beschriebenes Produkt
W16
WTL16, WTS16
Hersteller
SICK AG
Erwin-Sick-Str. 1
79183 Waldkirch
Deutschland
Rechtliche Hinweise
Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben
bei der Firma SICK AG. Die Vervielfältigung des Werks oder von Teilen dieses Werks
ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes
zulässig. Jede Änderung, Kürzung oder Übersetzung des Werks ohne ausdrückliche
schriftliche Zustimmung der Firma SICK AG ist untersagt.
Die in diesem Dokument genannten Marken sind Eigentum ihrer jeweiligen Inhaber.
© SICK AG. Alle Rechte vorbehalten.
Originaldokument
Dieses Dokument ist ein Originaldokument der SICK AG.
2006/42/EC
NO
SAFETY
8020347.1DS6/2021-11-24 | SICK B E T R I E B S A N L E I T U N G | WTL16 / WTS16 3
Irrtümer und Änderungen vorbehalten
de

Inhalt
1 Zu Ihrer Sicherheit............................................................................. 5
1.1 Allgemeine Sicherheitshinweise.............................................................. 5
1.2 Hinweise zur UL Zulassung...................................................................... 5
2 Bestimmungsgemäße Verwendung............................................... 5
3 Bedien- und Anzeigeelemente........................................................ 5
4 Montage.............................................................................................. 6
5 Elektrische Installation..................................................................... 6
6 Zusatzfunktionen.............................................................................. 8
7 Inbetriebnahme................................................................................. 9
7.1 Ausrichtung............................................................................................... 9
7.2 Einsatzbedingungen prüfen..................................................................... 9
7.3 Einstellung Schaltabstand....................................................................... 10
7.4 Einstellung Zeitfunktionen....................................................................... 14
7.5 Einstellung Hell-/Dunkelschaltend.......................................................... 15
8 Prozessdatenstruktur........................................................................ 15
9 Störungsbehebung............................................................................ 15
10 Demontage und Entsorgung............................................................ 16
11 Wartung.............................................................................................. 16
12 Technische Daten.............................................................................. 17

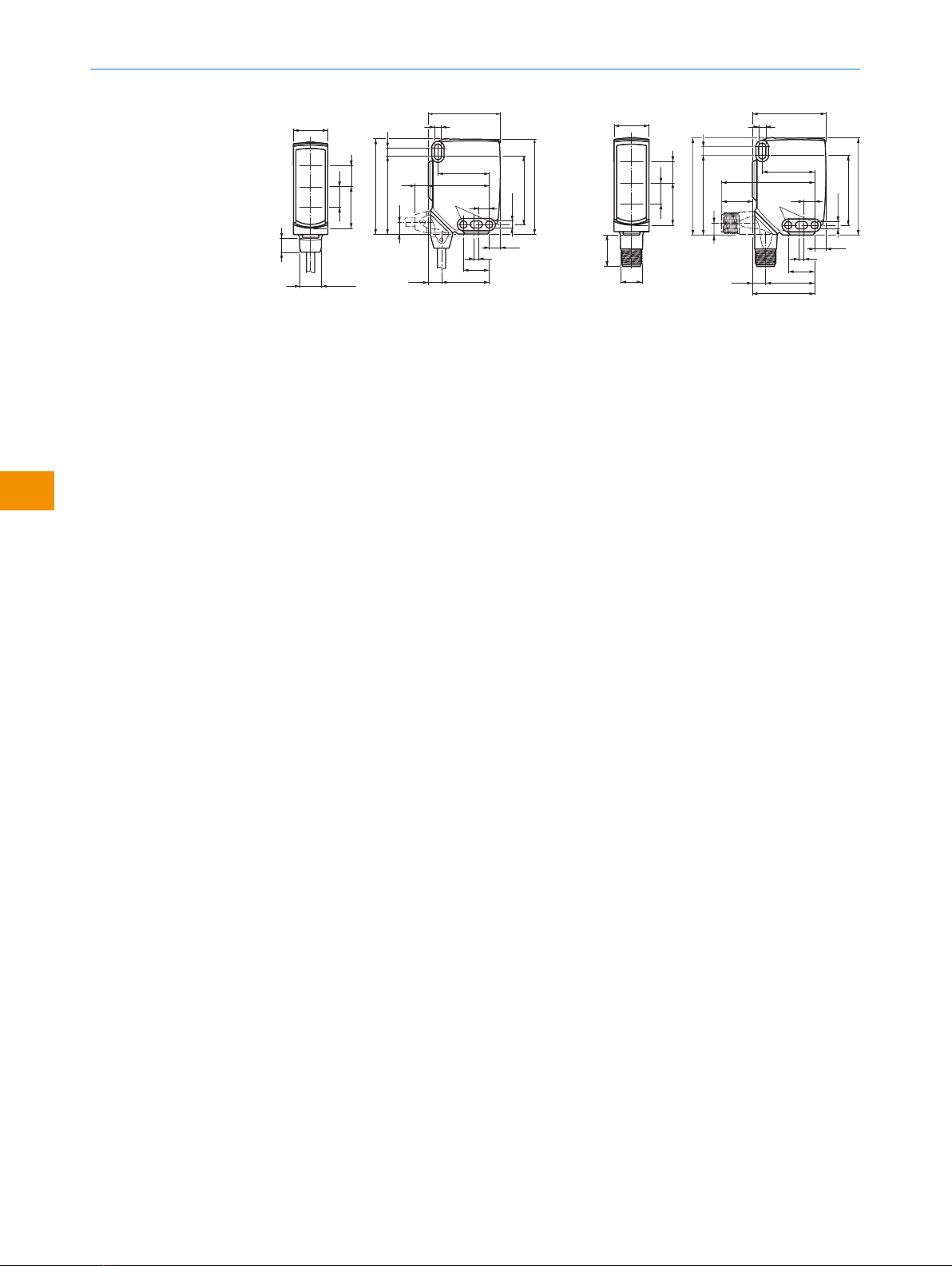

12.1 Maßzeichnungen...................................................................................... 17
13 Anhang................................................................................................ 18
13.1 Konformitäten und Zertifikate................................................................. 18
INHALT
4B E T R I E B S A N L E I T U N G | WTL16 / WTS16 8020347.1DS6/2021-11-24 | SICK
Irrtümer und Änderungen vorbehalten
de

1 Zu Ihrer Sicherheit
1.1 Allgemeine Sicherheitshinweise
■Lesen Sie vor der Inbetriebnahme des Geräts die Betriebsanleitung.
■
Der Anschluss, die Montage und die Konfiguration des Geräts dürfen nur
von geschultem Fachpersonal vorgenommen werden.
■
2006/42/EC
NO
SAFETY
Bei diesem Gerät handelt es sich um kein sicherheitsgerichtetes Bauteil im
Sinne der EU-Maschinenrichtlinie.
■
Installieren Sie den Sensor nicht an Orten, die direkter UV-Strahlung (Son‐
nenlicht) oder sonstigen Wettereinflüssen ausgesetzt sind, außer dies ist in der
Betriebsanleitung ausdrücklich erlaubt.
■Bei der Inbetriebnahme ist das Gerät ausreichend vor Feuchtigkeit und Verschmut‐
zung zu schützen.
■Die vorliegende Betriebsanleitung enthält Informationen, die während des Lebens‐
zyklus der Lichtschranke benötigt werden.
1.2 Hinweise zur UL Zulassung
The device shall be supplied from an isolating transformer having a secondary overcur‐
rent protective device that complies with UL 248 to be installed in the field rated either:
a) max 5 amps for voltages 0 ~ 20 V (0 ~ 28.3 V peak), or
b) 100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak).
Alternatively, they can be supplied from a Class 2 power supply.
UL Environmental Rating: Enclosure type 1
2 Bestimmungsgemäße Verwendung
Die WTL16, WTS16 ist ein optoelektronischer Reflexions-Lichttaster (im Folgenden Sen‐
sor genannt) und wird zum optischen, berührungslosen Erfassen von Sachen, Tieren
und Personen eingesetzt. Bei jeder anderen Verwendung und bei Veränderungen am
Produkt verfällt jeglicher Gewährleistungsanspruch gegenüber der SICK AG.

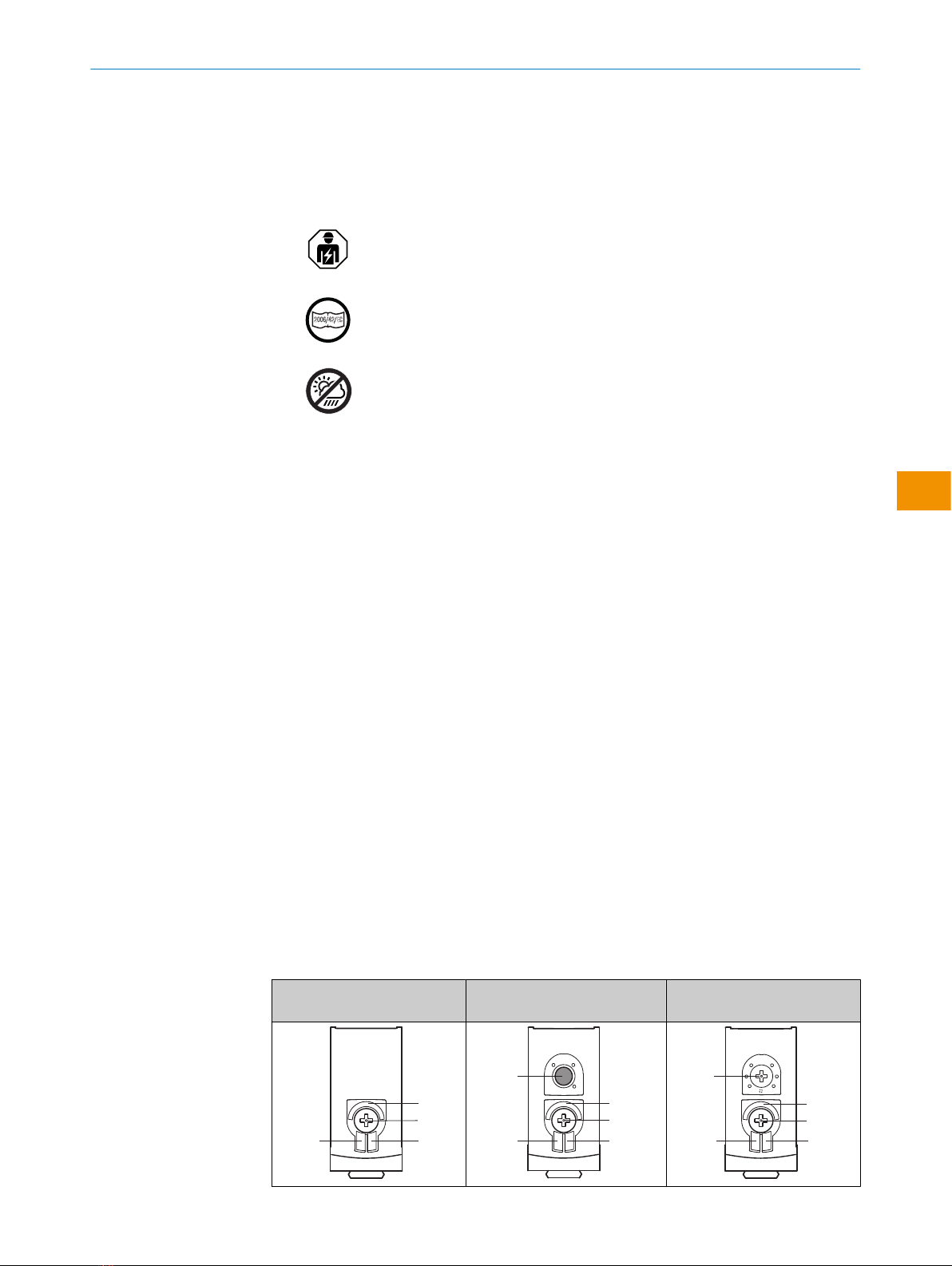

3 Bedien- und Anzeigeelemente
WTL16, WTS16x-xxxxxx10
WTL16, WTS16x-xxxxxx20
WTL16, WTS16x-xxxxxx11
WTL16, WTS16x-xxxxxx21
WTL16, WTS16x-xxxxxx12
WTL16, WTS16x-xxxxxx22
2
3
4
1
2
1
43
6
2
1
43
5
ZU IHRER SICHERHEIT 1
8020347.1DS6/2021-11-24 | SICK B E T R I E B S A N L E I T U N G | WTL16 / WTS16 5
Irrtümer und Änderungen vorbehalten
de

WTL16, WTS16x-xxxxxx30 WTL16, WTS16x-xxxxxx31 WTL16, WTS16x-xxxxxx32
2
1
43
2
1
3
4
6
2
1
3
4
5
1BluePilot blau: Schaltabstandsanzeige
2Drück-Dreh-Element / Potentiometer / Teach-Taste: Einstellung des Schaltabstands
3LED gelb: Status Lichtempfang
4LED grün: Versorgungsspannung aktiv
5Drück-Dreh-Element: Einstellung der Zeitfunktionen
6Teach-Taste: Einstellung hell-/dunkelschaltend
4 Montage
Den Sensor an einen geeigneten Befestigungswinkel montieren (siehe SICK-Zubehör-
Programm).
Maximal zulässiges Anzugsdrehmoment des Sensors von < 1,3 Nm beachten.
Vorzugsrichtung des Objektes zum Sensor beachten, siehe Abbildung 11, Abbildung 12,
Abbildung 13 (gilt nur für WTS16).
5 Elektrische Installation
Anschluss der Sensoren muss spannungsfrei erfolgen. Je nach Anschlussart sind die
folgenden Informationen zu beachten:
– Steckeranschluss: Pinbelegung beachten.
– Leitung: Adernfarbe
Erst nach Anschluss aller elektrischen Verbindungen die Spannungsversorgung anlegen
bzw. einschalten.
Erläuterungen zum Anschlussschema:
Alarm = Alarmausgang
Health = Alarmausgang
MF (Pin-2-Konfiguration) = Externer Eingang, Teach-in, Schaltsignal
QL1/C = Schaltausgang, IO-Link Kommunikation
Test = Testeingang
UB: 10 ... 30 V DC
Tabelle 1: Anschlüsse
Wxx16x- x4 xH x5 xI
1 = BN
2 = WH
3 = BU
4 = BK
5= GY
2 1
4
3
0.14 mm2
AWG26
2 1
4
3
5
0.14 mm2
AWG26
4 MONTAGE
6B E T R I E B S A N L E I T U N G | WTL16 / WTS16 8020347.1DS6/2021-11-24 | SICK
Irrtümer und Änderungen vorbehalten
de

Wxx16x- x9 xB
1 = BN
2 = BU
3 = not connected
4 = BK
5= WH
6 = GY
7 = not connected
4
5
3
2
61
IN = 4 A
3
2
1
6
5
4
7
IN = 6 A
Tabelle 2: DC
WTL
16x-
WTS
16x-
xxX6XxxxA00
xxX6Xxx
xA01-
A99
Push-
pull
161 162 167 168 16A 16K 16L 16N 16x
PNP 861 862 867 868 86A 86K 86L 86N 86x
1 = BN + (L+)
2 = WH MF
3 = BU - (M)
4 = BK QL1/C
De-
fault:
MF
QQ Teach
→ L+
Test
→ L+
no
func‐
tion
Teach
→ L+
Test
→ L+
no
func‐
tion
www.sic
k.com
802270
9
De-
fault:
QL1 (C)
QQQ Q Q Q Q Q www.sic
k.com
802270
9
Tabelle 3: DC
WTL
16x-
WTS
16x-
xxXXXxxxZZZ
Push-
pull
111 112 113 114 115 116 421 422 721 722
PNP 811 812 813 814 815 816 B21 B22 - -
NPN C11 C12 C13 C14 C15 C16 - - F21 F22
BN + (L+)
WH QQ Alarm Health Alarm Health QQQQ
BU - (M)
BK QQQ Q Q Q QQQQ
GY - - - - - - Test
→ L+
Test
→ L+
Test
→ M
Test
→ M
ELEKTRISCHE INSTALLATION 5
8020347.1DS6/2021-11-24 | SICK B E T R I E B S A N L E I T U N G | WTL16 / WTS16 7
Irrtümer und Änderungen vorbehalten
de

Tabelle 4: Push-pull, PNP, NPN
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q≤ 100 mA
‒ (M)
6 Zusatzfunktionen
Alarm
Alarmausgang: Der Sensor (WTL16, WTS16) verfügt über einen Vorausfallmeldeaus‐
gang ("Alarm" im Anschlussschema [siehe Tabelle 3]) der meldet, wenn der Sensor
nur noch eingeschränkt betriebsbereit ist. Dabei blinkt die Anzeige-LED. Mögliche Ursa‐
chen: Verschmutzung des Sensors, Sensor ist dejustiert. Im Gutzustand: LOW (0), bei
zu starker Verschmutzung HIGH (1).
Health-Ausgang: Der Sensor (WTL16, WTS16) verfügt über einen Vorausfallmeldeaus‐
gang ("Health" im Anschlussschema [siehe Tabelle 3]), der meldet, wenn der Sensor
nur noch eingeschränkt betriebsbereit ist oder die Leitung unterbrochen ist. Mögliche
Ursachen: Verschmutzung der Sensoren, Sensoren sind dejustiert, Leitung ist beschä‐
digt. Im Gutzustand: HIGH (1), bei zu starker Verschmutzung oder Leitungsunterbre‐
chung LOW (0). Dabei blinkt die Anzeige-LED.
Testeingang
Testeingang: Die Sensoren WTL16, WTS16 verfügen über einen Testeingang („TE“ oder
„Test“ im Anschlussschema [Tabelle 2], mit dem der Sender ausgeschaltet und somit
die ordnungsgemäße Funktion des Sensors überprüft werden kann: Bei Verwendung
von Leitungsdosen mit LED-Anzeigen ist darauf zu achten, dass der TE entsprechend
belegt ist.
Wenn Objekt erkannt, Testeingang aktivieren (siehe Anschlussschema [Tabelle 2]).
Sende-LED wird abgeschaltet, bzw. es wird simuliert, dass kein Objekt erkannt wird.
Zur Überprüfung der Funktion die Tabelle 5 heranziehen. Verhält sich der Schaltaus‐
gang nicht gemäß der Grafik, Einsatzbedingungen prüfen. siehe „Störungsbehebung“,
Seite 15.
6 ZUSATZFUNKTIONEN
8B E T R I E B S A N L E I T U N G | WTL16 / WTS16 8020347.1DS6/2021-11-24 | SICK
Irrtümer und Änderungen vorbehalten
de

Tabelle 5: Test
Test → M Test → L+
+ (L+)
Test
– (M)
+ (L+)
Test
– (M)
+ (L+)
Test
– (M)
+ (L+)
Test
– (M)
7 Inbetriebnahme
7.1 Ausrichtung
WTL16, WTS16P: Sensor auf Objekt ausrichten. Positionierung so wählen, dass der
rote Sendelichtstrahl in der Mitte des Objekts auftrifft. Es ist darauf zu achten, dass die
optische Öffnung (Frontscheibe) des Sensors vollständig frei ist [siehe Tabelle].
HINWEIS
Bei WTS16: Wenn die Detektion der Objekte von oben erfolgt, empfehlen wir einen
geneigten Einbau des Sensors, damit eine Totalreflexion durch eine spiegelnde Oberflä‐
che vermieden wird, siehe Abbildung 7 - Abbildung 10.
Tabelle: Ausrichtung
WTL16 WTS16
Abbildung 1: Ausrichtung
7.2 Einsatzbedingungen prüfen
WTL16, WTS16 sind Reflexions-Lichttaster mit Hintergrundausblendung. Abhängig von
der Remission des zu detektierenden Objekts und des evtl. sich dahinter befindlichen
Hintergrunds, ist ein Mindestabstand (y) zwischen eingestelltem Schaltabstand (x) und
Hintergrund einzuhalten.
INBETRIEBNAHME 7
8020347.1DS6/2021-11-24 | SICK B E T R I E B S A N L E I T U N G | WTL16 / WTS16 9
Irrtümer und Änderungen vorbehalten
de

Einsatzbedingungen prüfen: Schaltabstand und Distanz zum Objekt bzw. Hintergrund
sowie Remissionsvermögen des Objektes mit dem zugehörigen Diagramm [siehe
Tabelle 6] abgleichen (x = Schaltabstand, y = Mindestabstand zwischen eingestelltem
Schaltabstand und Hintergrund (weiß 90%)). Remission: 6 % = schwarz 1, 18 % = grau
2, 90 % = weiß 3 (bezogen auf Standardweiß nach DIN 5033). Wir empfehlen, die
Einstellung mit einem Objekt von niedriger Remission vorzunehmen.
Die minimale Distanz (= y) für die Hintergrundausblendung kann aus dem Diagramm
[Tabelle 6 1] wie folgt ermittelt werden:
Beispiel: x = 200 mm, y = 15 mm. D. h. der Hintergrund (weiß, 90%) wird ab einer
Distanz von > 15 mm vom eingestellten Schaltabstand ausgeblendet.

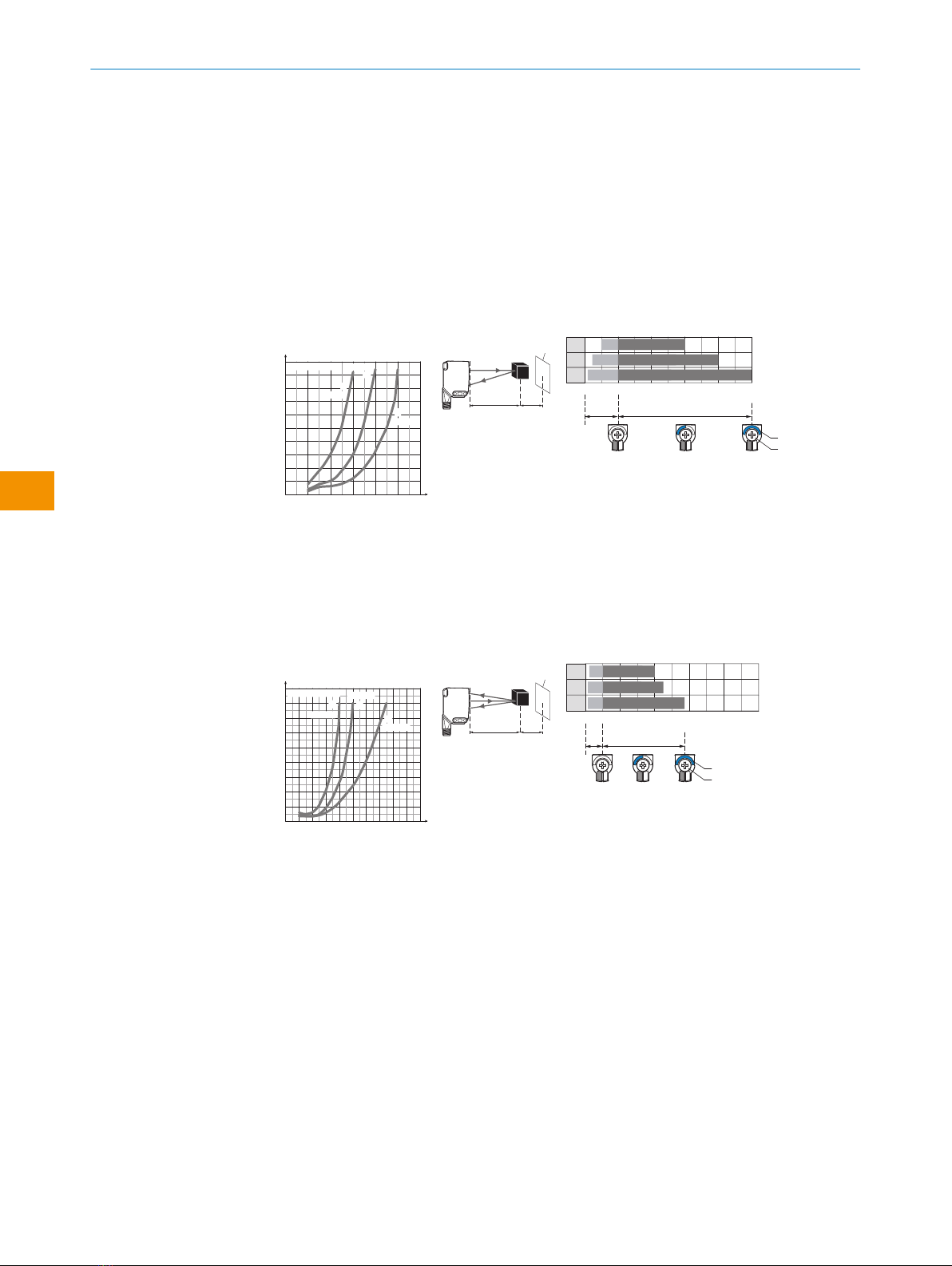

Tabelle 6: Einsatzbedingungen
0
10
5
35
30
25
20
15
45
40
50
100 200 300 600400 500
0
Abstand in mm
1
2
3
WTL16P-xxxxx1xx 18%/90%
6%/90%
90%/90%
Mindestabstand in mm (y) zwischen eingestelltem
Schaltabstand und Hintergrund (weiß, 90%)
y
x
yx
weißer Hinter-
grund (90%)
Beispiel:
Schaltabstand auf Schwarz, 6%,
x = 200 mm, y = 15 mm
Abbildung 2: Kennlinie 1, WTL16P-xxxxx1xx,
Rotlicht
1Schaltabstand auf Schwarz, 6 % Remis‐
sion
2Schaltabstand auf Grau, 18 % Remission
3Schaltabstand auf Weiß, 90 % Remis‐
sion
100 200
Einstellbereich
Abstand in mm
A
300 400 500
0
1
2
3
50 300
25 400
10 500
BluePilot:
Schaltabstands-
anzeige (blaue LED)
Drück-Dreh-Element
A = Detektionsabstand (abhängig von Objektremission)
100
100
100
0
20
10
60
50
40
30
80
70
90
200 400 600 1.000800
0
Abstand in mm
12
3
WTS16P-xxxxx1xx 18%/90%
6%/90%
90%/90%
Mindestabstand in mm (y) zwischen eingestelltem
Schaltabstand und Hintergrund (weiß, 90%)
y
x
yx
weißer Hinter-
grund (90%)
Beispiel:
Schaltabstand auf Schwarz, 6%,
x = 300 mm, y = 20 mm
Abbildung 3: Kennlinie 1, : WTS16P-xxxxx1xx,
Rotlicht
1Schaltabstand auf Schwarz, 6 % Remis‐
sion
2Schaltabstand auf Grau, 18 % Remission
3Schaltabstand auf Weiß, 90 % Remis‐
sion
100 400200
Einstellbereich
Abstand in mm
A
800 1.000 1.500
0
1
2
3
15 400
10 500
10 750
BluePilot:
Schaltabstandsanzeige (blaue LED)
Drück-Dreh-Element
A = Detektionsabstand (abhängig von Objektremission)
100
100
100
7.3 Einstellung Schaltabstand
WTL16, WTS16x-xxxxxx2xAxx mit Drück-Dreh-Element:
Durch Drücken der Teach-in-Taste (ca. 1- 3 Sekunden) wird der Schaltabstand einge‐
stellt. Je nach Anforderungen kann mit dem Potentiometer (ohne Drücken der Teach-in-
Taste) eine Feineinstellung vorgenommen werden.
Drehung nach rechts: Erhöhung des Schaltabstands
Drehung nach links: Verringerung des Schaltabstands
7 INBETRIEBNAHME
10 B E T R I E B S A N L E I T U N G | WTL16 / WTS16 8020347.1DS6/2021-11-24 | SICK
Irrtümer und Änderungen vorbehalten
de

Der Schaltabstand kann auch alleinig mit dem Potentiometer eingestellt werden.
Wir empfehlen, den Schaltabstand in das Objekt zu legen, z. B. siehe Abbildung 4,
Seite 11. Nachdem der Schaltabstand eingestellt worden ist, das Objekt aus dem
Strahlengang entfernen, der Hintergrund wird dabei ausgeblendet. Der Digitalausgang
ändert sich (Tabelle 4).
1...3 sec.
1
2
3
Abbildung 4: WTL16, WTS16x-xxxxxx2xAxx, Einstellung des Schaltabstands mit Drück-Dreh-Ele‐
ment
WTL16, WTS16x-xxxxxx1xAxx mit Potentiometer:
Mit dem Potentiometer wird der Schaltabstand eingestellt.
Drehung nach rechts: Erhöhung des Schaltabstands
Drehung nach links: Verringerung des Schaltabstands
Wir empfehlen, den Schaltabstand in das Objekt zu legen, z. B. siehe Abbildung 9.
Nachdem der Schaltabstand eingestellt worden ist, das Objekt aus dem Strahlengang
entfernen, der Hintergrund wird dabei ausgeblendet. Der Digitalausgang ändert sich
(Tabelle 4).
INBETRIEBNAHME 7
8020347.1DS6/2021-11-24 | SICK B E T R I E B S A N L E I T U N G | WTL16 / WTS16 11
Irrtümer und Änderungen vorbehalten
de

1
2
3
Abbildung 5: WTL16, WTS16x-xxxxxx1xAxx, Einstellung des Schaltabstands mit Potentiometer
WTL16, WTS16x-xxxxxx3xAxx mit Teach-in-Taste:
Durch Drücken der Teach-in-Taste (ca. 1- 3 Sekunden) wird der Schaltabstand einge‐
stellt. Wir empfehlen, den Schaltabstand in das Objekt zu legen, z. B. siehe Abbildung
10. Nachdem der Schaltabstand eingestellt worden ist, das Objekt aus dem Strahlen‐
gang entfernen, der Hintergrund wird dabei ausgeblendet. Der Digitalausgang ändert
sich (Tabelle 4).
1...3 sec.
1
2
Abbildung 6: WTL16, WTS16x-xxxxxx3xAxx, Einstellung des Schaltabstands mit Teach-in-Taste
7 INBETRIEBNAHME
12 B E T R I E B S A N L E I T U N G | WTL16 / WTS16 8020347.1DS6/2021-11-24 | SICK
Irrtümer und Änderungen vorbehalten
de

Einstellung Schaltabstand WTS16
Detektion von flachen, glänzenden, kontrastreichen und unebenen Objekten
Wenn die Detektion der Objekte von oben erfolgt, empfehlen wir einen geneigten
Einbau des Sensors, damit eine Totalreflexion durch eine spiegelnde Oberfläche ver‐
mieden wird.
1 Für die Einstellung des Schaltabstands soll der Lichtfleck auf eine homogene und
ebene Oberfläche, z. B. weißes Blatt, ausgerichtet werden.
1...3 sec.
Abbildung 7: Einstellung Schaltabstand WTS16
2 Das Potentiometer nur minimal nach links drehen, bis die gelbe Anzeige-LED
nicht mehr leuchtet. Der Schaltabstand befindet sich nun minimal oberhalb des
Förderbands.
Abbildung 8: Einstellung Schaltabstand WTS16
3 Das Förderband soll nun ohne Objekte in Betrieb genommen werden. Wenn die
gelbe Anzeige-LED während des Testlaufs nicht leuchtet, ist der Schaltabstand
korrekt eingestellt.
INBETRIEBNAHME 7
8020347.1DS6/2021-11-24 | SICK B E T R I E B S A N L E I T U N G | WTL16 / WTS16 13
Irrtümer und Änderungen vorbehalten
de

Abbildung 9: Einstellung Schaltabstand WTS16
4 Wenn das Objekt im Strahlengang ist und die gelbe Anzeige-LED leuchtet, ist der
Schaltabstand korrekt eingestellt.
Abbildung 10: Einstellung Schaltabstand WTS16
7.4 Einstellung Zeitfunktionen
1
0
T1
T2
M
T4
T3
t
t
t t t t
t t t t
t t t tt
t t
Input signal
0
T1
T2
T3
T4
M = Manuell (spezifische Einstellung via IO-Link)
1 ms 30.000 ms
2
7 INBETRIEBNAHME
14 B E T R I E B S A N L E I T U N G | WTL16 / WTS16 8020347.1DS6/2021-11-24 | SICK
Irrtümer und Änderungen vorbehalten
de

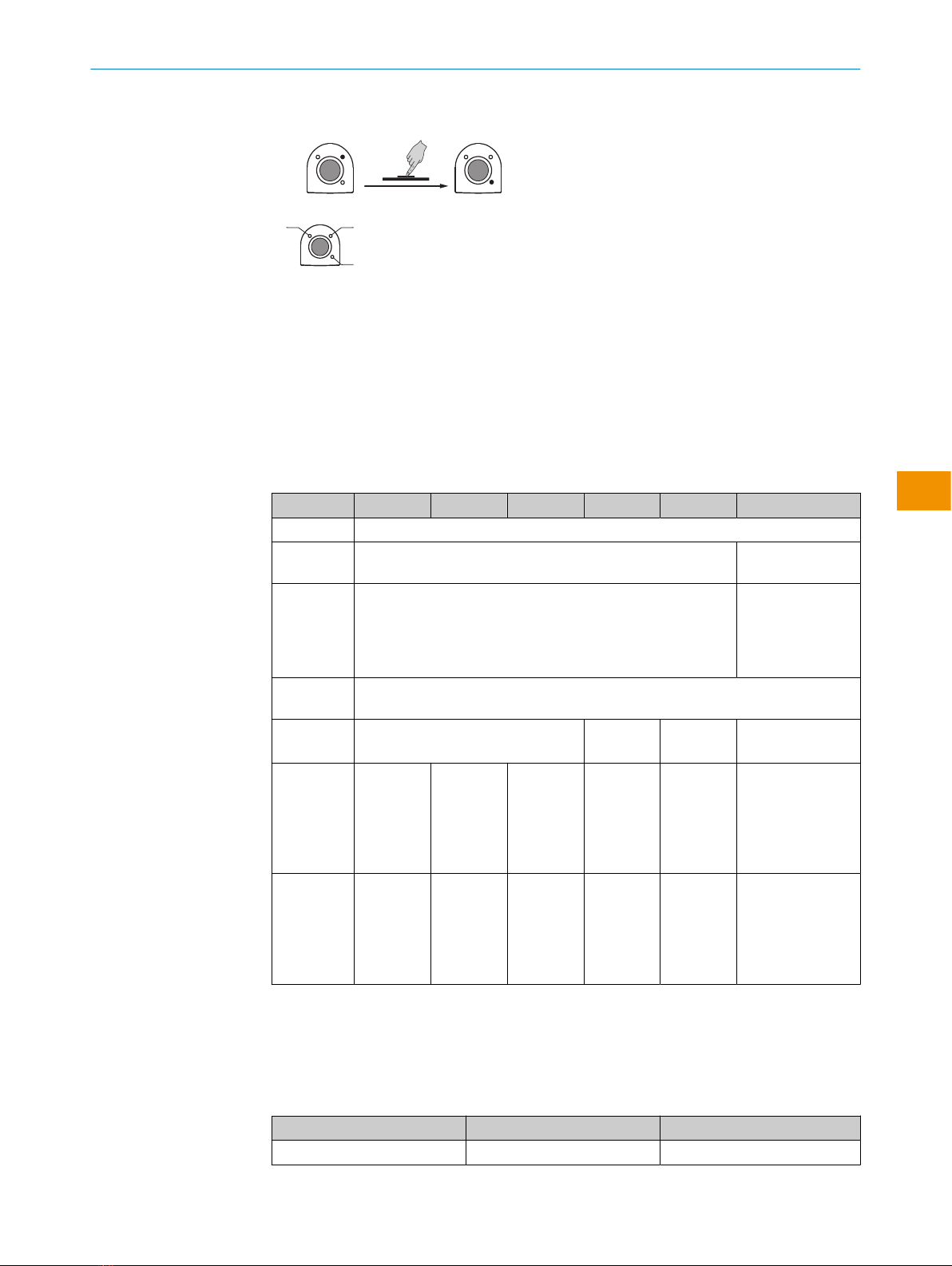

7.5 Einstellung Hell-/Dunkelschaltend
1
L
D
M
Lhellschaltend
Ddunkelschaltend
Mmanuell (spezifische Einstellung via IO-Link)
8 Prozessdatenstruktur
WTL16x-xxxxxxxxAxx, WTS16x-xxxxxxxxAxx:
A00 A70 A71 A72 A73 A75
IO-Link V1.1
Process
data
2 Byte 4 Byte
Byte 0 : Bit 15... 8
Byte 1: Bit 7... 0
Byte 0 : Bit 31...
24
Byte 1: Bit 13... 16
Byte 2: Bit 15... 8
Byte 3: Bit 7... 0
Bit 0/ Data
type
QL1 / Boolean
Bit 1/ Data
type
QL2 / Boolean Qint.1 /
Boolean
QL2 / Boo‐
lean
Qint.1 / Boolean
Bit... /
Descrip‐
tion / Data
type
2...15 /
[empty]
2...15 /
[Time
measure‐
ment
value] /
UInt 14
2 … 15 /
[Counter
value] /
UInt 14
2 … 15 /
[Length /
speed
measure‐
ment] /
SInt14
2 /
Qint.1 /
Boolean
2…7 / [empty]
Bit... /
Descrip‐
tion / Data
type
3 … 15 /
[Time
measure‐
ment
value] /
UInt13
8 … 31 / [Carrier
load] / UInt 24
9 Störungsbehebung
Tabelle Störungsbehebung zeigt, welche Maßnahmen durchzuführen sind, wenn die
Funktion des Sensors nicht mehr gegeben ist.
LED / Fehlerbild Ursache Maßnahme
grüne LED blinkt IO-Link Kommunikation Keine
INBETRIEBNAHME 7
8020347.1DS6/2021-11-24 | SICK B E T R I E B S A N L E I T U N G | WTL16 / WTS16 15
Irrtümer und Änderungen vorbehalten
de

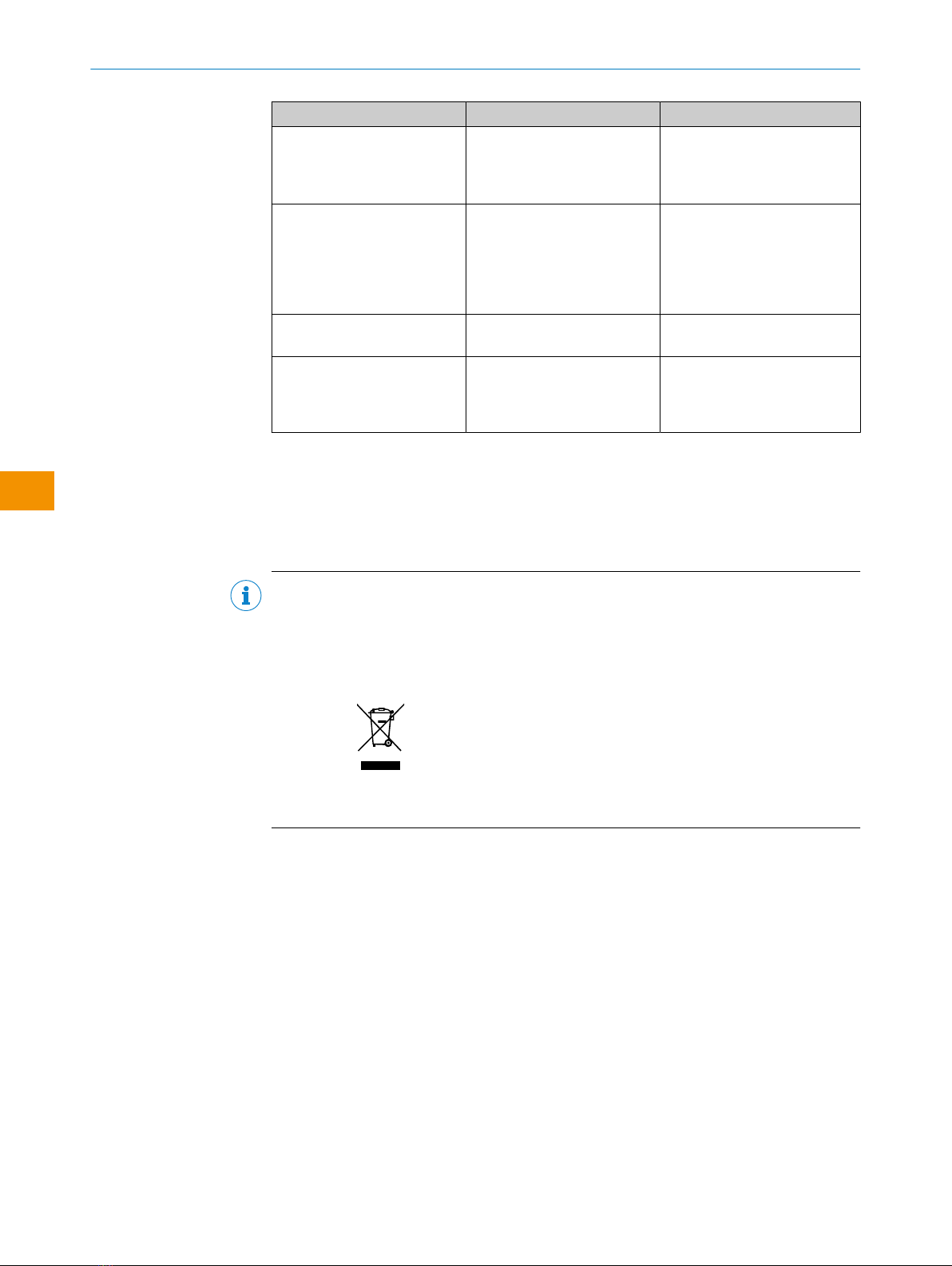

LED / Fehlerbild Ursache Maßnahme
Schaltausgänge verhalten sich
nicht nach
Tabelle 4
1. Änderung der Konfiguration
2. Kurzschluss
1. Anpassung der Konfigura‐
tion
2. Elektrische Anschlüsse prü‐
fen
Nur WTS: gelbe LED blinkt
schnell
Während der Einstellung des
Schaltabstandes befindet sich
der Lichtfleck nur zur Hälfte
auf dem Objekt oder auf
einem sehr kontrastreichen
Objekt
Einstellung des Schaltabstan‐
des gemäß „Einstellung Schalt‐
abstand WTS16“, Seite 13
Gelbe LED leuchtet, kein
Objekt im Strahlengang.
Schaltabstand ist auf zu gro‐
ßen Abstand eingestellt
Schaltabstand verringern
Objekt ist im Strahlengang.
Gelbe LED leuchtet nicht.
Abstand zwischen Sensor und
Objekt ist zu groß oder Schalt‐
abstand ist zu gering einge‐
stellt
Schaltabstand vergrößern
10 Demontage und Entsorgung
Die Lichtschranke muss entsprechend den geltenden länderspezifischen Vorschriften
entsorgt werden. Bei der Entsorgung sollte eine werkstoffliche Verwertung (insbeson‐
dere der Edelmetalle) angestrebt werden.
HINWEIS
Entsorgung von Batterien, Elektro- und Elektronikgeräten
•Gemäß den internationalen Vorschriften dürfen Batterien, Akkus sowie Elektro-
und Elektronikgeräte nicht mit dem Hausmüll entsorgt werden.
•Der Besitzer ist gesetzlich verpflichtet, diese Geräte am Ende ihrer Lebensdauer
bei den entsprechenden öffentlichen Sammelstellen abzugeben.
•
WEEE: Dieses Symbol auf dem Produkt, dessen Verpackung oder im
vorliegenden Dokument gibt an, dass ein Produkt den genannten Vorschriften
unterliegt.
11 Wartung
Dieser SICK-Sensor ist wartungsfrei.
Wir empfehlen, in regelmäßigen Abständen
•Die optischen Grenzflächen mit Kunststoffreinigern zu reinigen, auf Aceton und
Spiritus ist zu verzichten
•Verschraubungen und Steckverbindungen zu überprüfen
Veränderungen an Geräten dürfen nicht vorgenommen werden.
Irrtümer und Änderungen vorbehalten. Angegebene Produkteigenschaften und
technische Daten stellen keine Garantieerklärung dar.
10 DEMONTAGE UND ENTSORGUNG
16 B E T R I E B S A N L E I T U N G | WTL16 / WTS16 8020347.1DS6/2021-11-24 | SICK
Irrtümer und Änderungen vorbehalten
de

12 Technische Daten
WTL16P WTS16P
Schaltabstand max. 10 mm ... 500 mm1) 10 mm ... 750 mm1)
Lichtfleckgröße / Abstand 3 mm x 30 mm (200
mm)
Ø 8 mm (300 mm)
Versorgungsspannung UBDC 10 ... 30 V DC 10 ... 30 V
Restwelligkeit ≤ 5 VSS ≤ 5 VSS
Stromaufnahme ≤ 30 mA2)
< 50 mA3)
≤ 30 mA2)
< 50 mA3)
Ausgangsstrom Imax. ≤ 100 mA ≤ 100 mA
Ansprechzeit max. ≤ 500 µs4) ≤ 1,4 ms4)
Schaltfrequenz 1000 Hz5) 350 Hz5)
Schutzart6) siehe Tabelle 1:
x4, xH, x5, xI: IP66,
IP67, IP697)
x9, xB: IP65
siehe Tabelle 1:
x4, xH, x5, xI: IP66,
IP67, IP697)
x9, xB: IP65
Schutzklasse III III
Schutzschaltungen A, B, C, D8) A, B, C, D8)
Umgebungstemperatur Betrieb –40 °C ... +60 °C9) –40 °C ... +60 °C9)
1) Tastgut mit 90 % Remissionsgrad (bezogen auf Standardweiß DIN 5033)
2) 16VDC...30VDC, ohne Last
3) 10VDC...16VDC, ohne Last
4) Signallaufzeit bei ohmscher Last im Schaltmodus. Abweichende Werte im COM2-Modus möglich.
5) Bei Hell-Dunkel-Verhältnis 1:1 im Schaltmodus. Abweichende Werte im IO-Link-Modus möglich.
6) Nach EN 60529
7) Ersetzt IP69K nach ISO 20653: 2013-03
8) A = UB-Anschlüsse verpolsicher
B = Ein- und Ausgänge verpolsicher
C = Störimpulsunterdrückung
D = Ausgänge überstrom- und kurzschlussfest
9) Leitungen unter 0 °C nicht verformen
12.1 Maßzeichnungen
20
Ø 12,9
Ø 4,1
39,9 55,4
45,5 5
42
29,9
6
3
6,5
15
27,8
7,7
7,8
7,2
35,5
4,1
8,3
55,7
5
4
16 18,5
3
2
1
6
Abbildung 11: WTL16, Leitung
1Vorzugsrichtung des Tastgutes
2Mitte Optikachse Sender
3Mitte Optikachse Empfänger
4Befestigungsbohrung, Ø4,1 mm
5Anschluss
6Anzeige- und Einstellelemente
20
M12
18
Ø 4,1
39,9 55,4
55,7
45,5 5
7
42
29,9
52,9
6
17,5
3
6,5
15
28
7,5
35,5
4,1
5
4
16 18,5
3
2
1
6
Abbildung 12: WTL16, Stecker
TECHNISCHE DATEN 12
8020347.1DS6/2021-11-24 | SICK B E T R I E B S A N L E I T U N G | WTL16 / WTS16 17
Irrtümer und Änderungen vorbehalten
de

Ø 4,1
39,9 55,4
45,5 5
42
29,9
6
3
6,5
15
27,8
7,7
7,8
7,2
35,5
4,1
55,7
4
3
12,2
12,2
1
2
2
20
24,2
Ø 12,9
8,3
5
Abbildung 13: WTS16, Leitung
1Mitte Optikachse Sender
2Mitte Optikachse Empfänger
3Befestigungsbohrung, Ø 4,1 mm
4Anschluss
5Anzeige- und Einstellelemente
M12
12,2
12,2
4
3
1
2
217,5
Ø 4,1
7
39,9
55,4
55,7
45,5 5
29,9
52,9
6)
3
6,5
15
28
7,5
35,5
4,1
42
20
18
24,2
5
Abbildung 14: WTS16, Stecker
13 Anhang
13.1 Konformitäten und Zertifikate
Auf www.sick.com finden Sie Konformitätserklärungen, Zertifikate und die aktuelle
Betriebsanleitung des Produkts. Dazu im Suchfeld die Artikelnummer des Produkts
eingeben (Artikelnummer: siehe Typenschildeintrag im Feld „P/N“ oder „Ident. no.“).
13 ANHANG
18 B E T R I E B S A N L E I T U N G | WTL16 / WTS16 8020347.1DS6/2021-11-24 | SICK
Irrtümer und Änderungen vorbehalten
de

OPERATING INSTRUCTIONS
WTL16 / WTS16
de
en
es
fr
it
ja
pl
pt
ru
zh

Described product
W16
WTL16, WTS16
Manufacturer
SICK AG
Erwin-Sick-Str. 1
79183 Waldkirch
Germany
Legal information
This work is protected by copyright. Any rights derived from the copyright shall be
reserved for SICK AG. Reproduction of this document or parts of this document is
only permissible within the limits of the legal determination of Copyright Law. Any modi‐
fication, abridgment or translation of this document is prohibited without the express
written permission of SICK AG.
The trademarks stated in this document are the property of their respective owner.
© SICK AG. All rights reserved.
Original document
This document is an original document of SICK AG.
2006/42/EC
NO
SAFETY
20 O P E R A T I N G I N S T R U C T I O N S | WTL16 / WTS16 8020347.1DS6/2021-11-24 | SICK
Subject to change without notice
en
