Siko AP10S User manual

83/20
AP10S
Absolute / elektronische Positionsanzeige mit Steckanschluss für Mag-
netsensor
Originalmontageanleitung Deutsch Seite2
Absolute / Electronic Position Indicator with plug connector for mag-
netic sensor
Translation of the Original Installation Instructions English page22

AP10S
Deutsch
AP10S · Datum 15.04.2020 · Art. Nr. 87100 · Änd. Stand 83/20
2
Inhaltsverzeichnis
1 Dokumentation . . . . . . . . . . . . . . . . . . . . 3
2 Sicherheitshinweise . . . . . . . . . . . . . . . . . . 3
2.1 Bestimmungsgemäße Verwendung . . . . . . . . . . . 3
2.2 Kennzeichnung von Gefahren und Hinweisen . . . . . . . 3
2.3 Zielgruppe . . . . . . . . . . . . . . . . . . . . . 4
2.4 Grundlegende Sicherheitshinweise . . . . . . . . . . . 4
3 Identifikation . . . . . . . . . . . . . . . . . . . . . 5
4 Installation . . . . . . . . . . . . . . . . . . . . . . 5
4.1 Mechanische Montage . . . . . . . . . . . . . . . . 6
4.2 Elektrische Installation . . . . . . . . . . . . . . . 7
4.3 Anschlusskonzept (RS485, CANopen) . . . . . . . . . . 7
4.4 Anschlusskonzept (IO-Link) . . . . . . . . . . . . . 11
5 Inbetriebnahme . . . . . . . . . . . . . . . . . . . 12
5.1 Sensor . . . . . . . . . . . . . . . . . . . . . 15
5.2 Abgleichfahrt . . . . . . . . . . . . . . . . . . 15
5.3 Kalibrierung . . . . . . . . . . . . . . . . . . . 16
6 Batteriewechsel . . . . . . . . . . . . . . . . . . . 16
6.1 Art, Funktion und Lebensdauer der Batterie . . . . . . 16
6.2 Betriebszustand . . . . . . . . . . . . . . . . . 16
6.3 Austausch der Batterieeinheit . . . . . . . . . . . . 17
6.4 Störung nach Batteriewechsel . . . . . . . . . . . . 18
7 Transport, Lagerung, Wartung und Entsorgung . . . . . . 18
8 Zubehör Anschluss-Stecker . . . . . . . . . . . . . . 19
8.1 Gegenstecker M8 gerade inkl. Kabel . . . . . . . . . 19
8.2 Gegenstecker M8 gerade . . . . . . . . . . . . . . 19
8.3 Gegenstecker M8 BUS-Abschluss (RS485, CANopen) . . . 20
9 Technische Daten . . . . . . . . . . . . . . . . . . 20

AP10S
Dokumentation Deutsch
AP10S · Datum 15.04.2020 · Art. Nr. 87100 · Änd. Stand 83/20
3
1 Dokumentation
Zu diesem Produkt gibt es folgende Dokumente:
• Datenblatt beschreibt die technischen Daten, die Abmaße, die
Anschlussbelegungen, das Zubehör und den Bestellschlüssel.
• Montageanleitung beschreibt die mechanische und die elektrische
Montage mit allen sicherheitsrelevanten Bedingungen und den dazu-
gehörigen technischen Vorgaben.
• Benutzerhandbuch und Softwarebeschreibung zur Inbetriebnahme
und zum Einbinden der Positionsanzeige in ein Feldbussystem.
Diese Dokumente sind auch unter "http://www.siko-global.com/p/
ap10s" zu finden.
2 Sicherheitshinweise
2.1 Bestimmungsgemäße Verwendung
Die elektronische Positionsanzeige AP10S ist zusammen mit einem exter-
nen Sensor ein Präzisionsmesssystem. Die Positionsanzeige dient aus-
schließlich der Verarbeitung und Ausgabe von Positionswerten, der Auf-
bereitung und Bereitstellung der Messwerte als elektronische Ausgabesig-
nale für eine übergeordnete Steuerung sowie der Anzeige von Sollwerten
und Positionierhilfen. Die AP10S darf ausschließlich zu diesen Zwecken
verwendet werden.
1. Beachten Sie alle Sicherheitshinweise in dieser Anleitung.
2. Eigenmächtige Umbauten und Veränderungen an der Positionsanzeige
sind verboten.
3. Die vorgeschriebenen Betriebs- und Installationsbedingungen sind
einzuhalten.
4. Die Positionsanzeige darf nur innerhalb der technischen Daten und der
angegebenen Grenzen betrieben werden (siehe Kapitel 9).
5. Dieses Gerät ist nach UL 61010-1 nur für den Gebrauch in Anlagen, die
NFPA 79 unterliegen vorgesehen.
2.2 Kennzeichnung von Gefahren und Hinweisen
Sicherheitshinweise bestehen aus dem Signalzeichen und einem Signal-
wort.
Gefahrenklassen
Unmittelbare Gefährdungen die zu schweren irreversiblen Körperverlet-
zungen mit Todesfolge, Sachschäden oder ungeplanten Gerätereaktionen
führen können, sofern Sie die gegebenen Anweisungen missachten.
GEFAHR

AP10S
Sicherheitshinweise Deutsch
AP10S · Datum 15.04.2020 · Art. Nr. 87100 · Änd. Stand 83/20
4
Gefährdungen die zu schweren Körperverletzungen, Sachschäden oder
ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen
Anweisungen missachten.
Gefährdungen die zu leichten Verletzungen, Sachschäden oder ungeplan-
ten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisun-
gen missachten.
Wichtige Betriebshinweise welche die Bedienung erleichtern oder die bei
Nichtbeachtung zu ungeplanten Gerätereaktionen führen können und
somit möglicherweise zu Sachschäden führen können.
Signalzeichen
2.3 Zielgruppe
Montageanleitung und Benutzerhandbuch wenden sich an das Projek-
tierungs-, Inbetriebnahme- und Montagepersonal von Anlagen- oder
Maschinenherstellern. Dieser Personenkreis benötigt fundierte Kenntnisse
über die notwendigen Anschlüsse einer Positionsanzeige und deren Integ-
ration in die komplette Maschinenanlage.
Nicht ausreichend qualifiziertes Personal
Personenschäden, schwere Schäden an Maschine und Positionsanzeigen
werden durch nicht ausreichend qualifiziertes Personal verursacht.
`Projektierung, Inbetriebnahme, Montage und Wartung nur durch
geschultes Fachpersonal.
`Dieses Personal muss in der Lage sein, Gefahren, welche durch die
mechanische, elektrische oder elektronische Ausrüstung verursacht
werden können, zu erkennen.
Qualifiziertes Personal
sind Personen, die
• als Projektierungspersonal mit den Sicherheitsrichtlinien der Elektro-
und Automatisierungstechnik vertraut sind;
• als Inbetriebnahme und Monatagepersonal berechtigt sind, Strom-
kreise und Geräte/Systeme gemäß den Standards der Sicherheitstech-
nik in Betrieb zu nehmen, zu erden und zu kennzeichnen.
2.4 Grundlegende Sicherheitshinweise
Explosionsgefahr
`Positionsanzeige nicht in explosionsgefährdeten Zonen einsetzen.
WARNUNG
VORSICHT
ACHTUNG
WARNUNG
GEFAHR

AP10S
Identifikation Deutsch
AP10S · Datum 15.04.2020 · Art. Nr. 87100 · Änd. Stand 83/20
5
Externe Magnetfelder
Es kommt zu Betriebsstörungen und Datenverlust, wenn starke externe
Magnetfelder das interne Messsystem beeinflussen.
`Schützen Sie die Positionsanzeige vor Einflüssen von Fremdmagneten.
Wenn das Gerät in einer vom Hersteller nicht festgelegten Weise benutzt
wird, kann der vom Gerät unterstützte Schutz beeinträchtigt sein.
3 Identifikation
Das Typenschild zeigt den Gerätetyp mit Variantennummer. Die Lieferpapiere
ordnen jeder Variantennummer eine detaillierte Bestellbezeichnung zu.
z. B. AP10S-0023
Varianten-Nr.
Geräte-Typ
4 Installation
Ausfall Positionsanzeige/Beschädigung Steckereinsatz
Bei zu hohem Anzugsmoment des Gegensteckers wird der Steckereinsatz
im Gerät beschädigt.
`Gegenstecker mit Drehmomentschlüssel des jeweiligen Steckerherstel-
lers anziehen. Anzugsmoment des Herstellers beachten.
`Gegenstecker (siehe Kapitel 8.1, 8.2 und 8.3) mit Drehmomentschlüs-
sel anziehen. Herstellerbezeichnung eines geeigneten Drehmoment-
schlüssels auf Anfrage erhältlich. Anzugsmoment: 0.4Nm
`Drehmoment/Kräfte nicht über Gehäuse des Gegensteckers oder über
das Kabel in das Gerät übertragen. Nur Befestigungsmutter des Gegen-
steckers anziehen.
Ausfall Positionsanzeige/mechanische Belastungen auf Gegenstecker
Bei zu hoher Krafteinwirkung von außen auf die Gegenstecker werden Bau-
teile der Positionsanzeige und/oder des Gegensteckers beschädigt.
`Gegenstecker gegen Einwirkung äußerer Kräfte schützen.
`In Bereichen, in denen Krafteinwirkung durch das Bedienpersonal
oder herunterfallende Gegenstände nicht ausgeschlossen werden
können, ist eine wirksame Abstützung der Gegenstecker gegen den
Maschinenkörper anzubringen.
VORSICHT
ACHTUNG
WARNUNG
WARNUNG

AP10S
Installation Deutsch
AP10S · Datum 15.04.2020 · Art. Nr. 87100 · Änd. Stand 83/20
6
Verlust der Schutzart/Abschirmung
Bei zu geringem Anzugsmoment des Gegensteckers kommt es zum Verlust
der Schutzart und/oder der Abschirmung.
`Gegenstecker mit Drehmomentschlüssel des jeweiligen Steckerherstel-
lers anziehen. Anzugsmoment des Herstellers beachten.
`Gegenstecker (siehe Kapitel 8.1, 8.2 und 8.3) mit Drehmomentschlüs-
sel anziehen. Herstellerbezeichnung eines geeigneten Drehmoment-
schlüssels auf Anfrage erhältlich. Anzugsmoment: 0.4Nm
Ist die Verwendung des Drehmomentschlüssels aufgrund der Montagesitu-
ation nicht möglich, ist die elektrische Installation vor der mechanischen
Montage durchzuführen.
4.1 Mechanische Montage
Ausfall Positionsanzeige
`IP-Schutzart bei Montage beachten (siehe Kapitel 9), bei Bedarf
schützen.
`Positionsanzeige nicht selbst önen (Ausnahme siehe Kapitel 6).
`Schläge auf das Gerät vermeiden.
`Keinerlei Veränderung am Gerät vornehmen.
Montage:
Gerät über rückseitige Gewindebohrungen auf einer ebenen Auflagefläche
befestigen.



Abb. 1: Einbaumaße
Maß ød 2x M5, 7mm tief
Maß L1 22
Maß L2 20 ±0.15
Tab. 1: Einbaumaße
Hinweise zur Montage des Sensors finden Sie in dessen Dokumentation.
VORSICHT
ACHTUNG
VORSICHT

AP10S
Installation Deutsch
AP10S · Datum 15.04.2020 · Art. Nr. 87100 · Änd. Stand 83/20
7
4.2 Elektrische Installation
Zerstörung von Anlagenteilen und Verlust der Steuerungskontrolle
`Alle Leitungen für die Positionsanzeige müssen geschirmt sein.
`Anschlussverbindungen nicht unter Spannung schließen oder lösen.
`Verdrahtungsarbeiten spannungslos durchführen.
`Litzen mit geeigneten Aderendhülsen versehen.
`Vor dem Einschalten sind alle Leitungsanschlüsse und Steckverbindun-
gen zu überprüfen.
Unvorhergesehene Geräteaktionen der Positionsanzeige oder anderer
Geräte
Die Positionsanzeige ist gegen EMV Ein- und Ausstrahlung (Elektromag-
netische Verträglichkeit) geschützt. Zu starke externe EMV Beeinflussung
kann zu unvorhergesehenen Aktionen der Positionsanzeige führen (z. B.
Zerstörung der Positionsanzeige; Positionswertverlust).
`Führen Sie die Verdrahtung gemäß den EMV-Maßnahmen IEC 61326-1
und Kapitel 4.2 durch.
`Überprüfen Sie die korrekte Ausführung der EMV-Maßnahmen.
Brandgefahr
Zum Schutz von Folgeschäden bei Gerätedefekten wird eine Absicherung
empfohlen.
`Die Nennstromstärke einer trägen Sicherung muss der Geräteanzahl
im System entsprechend angepasst sein (siehe Kapitel 9).
Alle Anschlüsse sind prinzipiell gegen äußere Störeinflüsse geschützt. Der
Einsatzort ist so zu wählen, dass induktive oder kapazitive Störungen nicht
auf die Positionsanzeige oder deren Anschlussleitungen einwirken kön-
nen. Das System in möglichst großem Abstand von Leitungen einbauen,
die mit Störungen belastet sind. Gegebenenfalls sind zusätzliche Maßnah-
men, wie Schirmbleche oder metallisierte Gehäuse vorzusehen. Schütz-
spulen müssen mit Funkenlöschgliedern beschaltet sein.
4.3 Anschlusskonzept (RS485, CANopen)
Nach Anschluss eines neuen/anderen Sensors ist eine Abgleichfahrt
(siehe Kapitel 5.2) erforderlich.
Alle Busteilnehmer müssen an ein gemeinsames GND-Potential ange-
schlossen werden. Das Signal GND ist hierzu stets in der Busverdrahtung
mitzuführen.
WARNUNG
WARNUNG
WARNUNG
ACHTUNG
ACHTUNG

AP10S
Installation Deutsch
AP10S · Datum 15.04.2020 · Art. Nr. 87100 · Änd. Stand 83/20
8

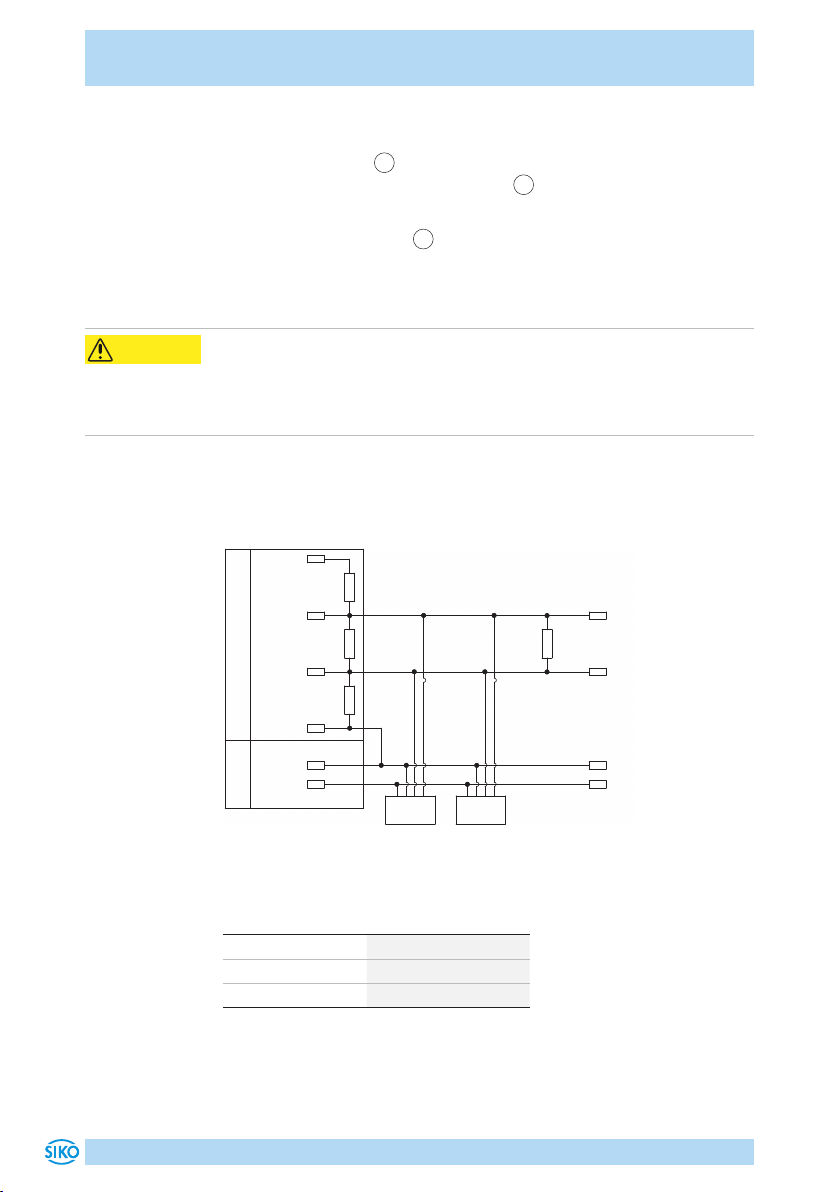

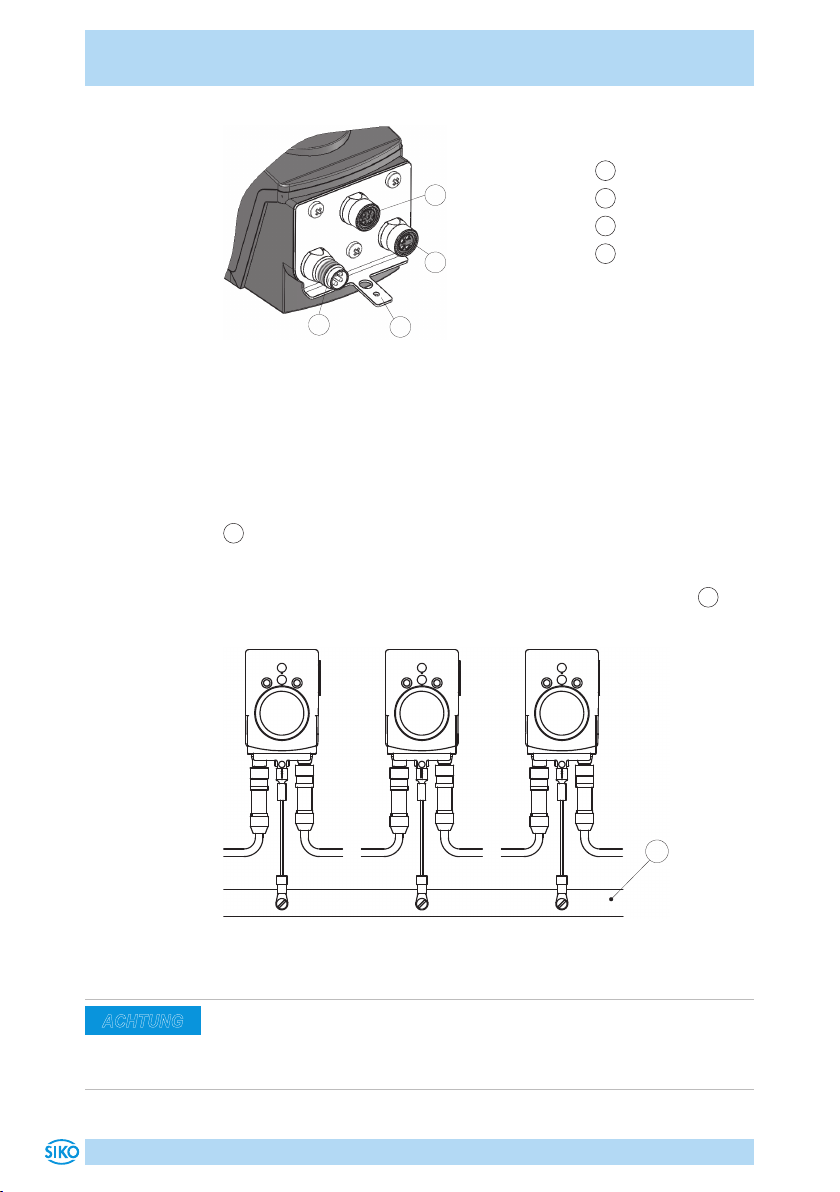

Kontakte, die eine Spannung führen können, müssen gegen Berührung
geschützt sein. Daher ist darauf zu achten, dass der Busanschluss über den
Anschluss "Bus-Ein" 1erfolgt (siehe Abb. 4). Dadurch sind die span-
nungsführenden Kontakte an "Bus-Aus" 2durch die Buchse geschützt
(zur IP-Schutzart siehe Kapitel 4.1).
Der Anschluss des Sensors 3an die AP10S erfolgt über die 6 polige
Buchse (siehe Abb. 4 + Kapitel 5.1).
Anschlussschema
Fehlerhafte oder fehlende Terminierung
Eine fehlerhafte oder fehlende Terminierung, bzw. Pegelfestlegung führt zu
Kommunikationsfehlern oder kann die Elektronik der Anzeige zerstören.
`Terminierung korrekt ausführen und prüfen.
Anschlussschema und Pegelfestlegung RS485
Sofern die Terminierung und Pegelfestlegung nicht im Bus-Master erfolgt,
muss diese extern erfolgen.
Node n
SGND
RS485-
RS485+
120 R
DÜA
DÜB
120 R
+5 V
470 R
470 R
0 V
24 V
24 V
0 V
Node 1
Bus-MasterVersorgung
Abb. 2: Anschlussschema und Pegelfestlegung RS485
Datenübertragung Schnittstelle RS485
RS485 Baudrate max. Busnetzlänge
115.2kbit/s 200m
57.6kbit/s 400m
19.2kbit/s 1200m
VORSICHT

AP10S
Installation Deutsch
AP10S · Datum 15.04.2020 · Art. Nr. 87100 · Änd. Stand 83/20
9

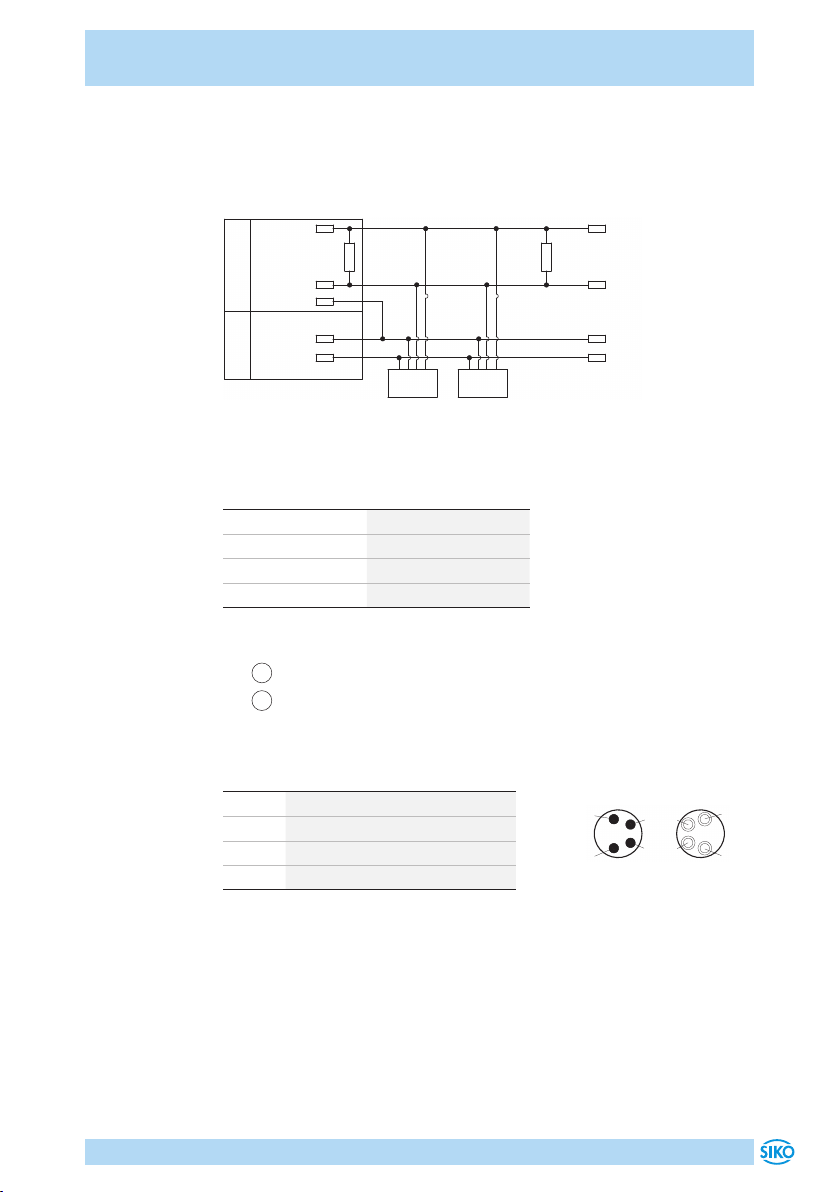

Anschlussschema CAN
Für die Funktion des Feldbusses ist an beiden Busenden je ein Abschluss-
widerstand notwendig (120Ohm). Dieser muss zwischen CANH und CANL
eingesetzt werden.
24 V 24 V
CAN_GND
CANL
CANH
120 R
CANH
CANL
Node 1
120 R
Node n
0 V 0 V
Bus-Master
Versorgung
Abb. 3: Anschlussschema CAN
Datenübertragung Schnittstelle CAN
CAN Baudrate max. Busnetzlänge
125kbit/s 320m
250bit/s 160m
500bit/s 80m
1Mbit/s 25m
Anschlussbelegung
• 1Bus-IN: Stift 4 pol. M8 (siehe Abb. 4).
• 2Bus-OUT: Buchse 4 pol. M8 (siehe Abb. 4).
Zubehör Gegenstecker und Kabelverlängerungen siehe Kapitel 8.
PIN Belegung
1 DÜB/CANL
2 DÜA/CANH
3 +UB
4 GND








Ansichtseite = Steckseite
Bus-OUTBus-IN

AP10S
Installation Deutsch
AP10S · Datum 15.04.2020 · Art. Nr. 87100 · Änd. Stand 83/20
10
1Bus-IN
2Bus-OUT
3Sensor
4Erdungsanschluss




Abb. 4: Anschlussbelegung
Litzenquerschnitt Leitungen 0.14 ... 0.5mm².
Anschluss Erdung
Zum Schutz vor Störungen müssen die Schirme der Signalleitungen und
Netzleitung beidseitig angeschlossen werden. Potentialunterschiede füh-
ren zu unzulässigen Strömen auf dem Schirm. Den Erdungsanschluss
4zwischen den Anschlusssteckern auf das Schutzleiterpotential legen
(siehe Abb. 4). Verwenden Sie dazu 6.3mm Flachstecker oder Kabelschuh
mit kurzer Litze 2.5 … 4mm² (nicht im Lieferumfang). Bei mehreren Posi-
tionsanzeigen wird empfohlen die Erdung auf eine Erdungsschiene 1
anzuschließen (siehe Abb. 5).

Abb. 5: Erdungsschiene
Zulässige Leistungsaufnahme
Die Versorgung für die Positionsanzeige ist ausreichend zu dimensionie-
ren. Die Stromaufnahme ist im Einschaltaugenblick kurzzeitig höher als
der Nennstrom. Die Versorgungswerte sind den technischen Daten in Kapi-
tel 9zu entnehmen.
ACHTUNG

AP10S
Installation Deutsch
AP10S · Datum 15.04.2020 · Art. Nr. 87100 · Änd. Stand 83/20
11

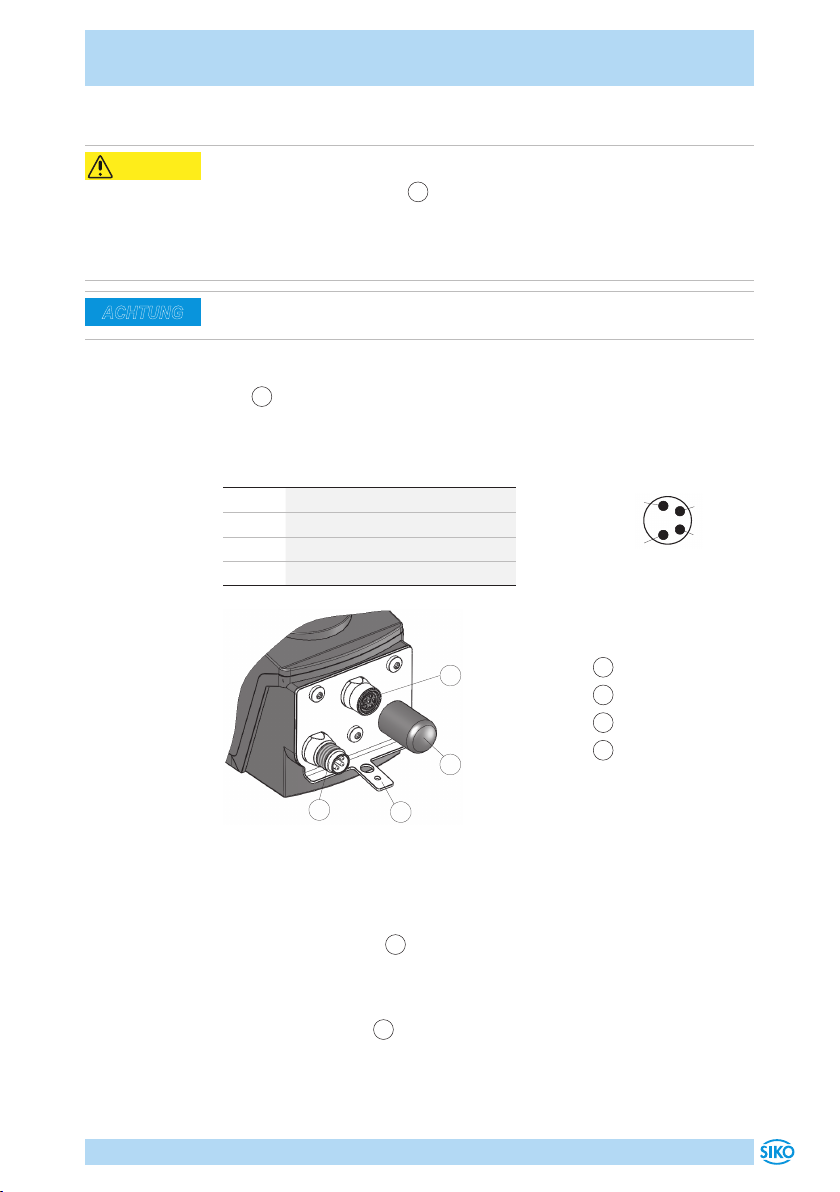

4.4 Anschlusskonzept (IO-Link)
Ausfall Positionsanzeige
Entfernen der Staubkappe 4und önen der Schraube führt zum Verlust der
Schutzart.
`Staubkappe nicht entfernen.
`Schraube nicht önen.
Nach Anschluss eines neuen/anderen Sensors ist eine Abgleichfahrt
(siehe Kapitel 5.2) erforderlich.
Anschlussbelegung
• 1IO-Link: Stift 4 pol. M8 (siehe Abb. 6).
Zubehör Gegenstecker und Kabelverlängerungen siehe Kapitel 8.
PIN Belegung
1 L+ (+UB)
2 nc
3 L- (GND)
4 C/Q
1Bus-IN
2Sensor
3Erdungsanschluss
4Staubkappe
1
2
3
4
Abb. 6: Anschlussbelegung
Litzenquerschnitt Leitungen 0.14 ... 0.5mm².
Anschluss Erdung
Den Erdungsanschluss 3neben dem Anschlussstecker auf das Schutz-
leiterpotential legen (siehe Abb. 6). Verwenden Sie dazu 6.3mm Flach-
stecker oder Kabelschuh mit kurzer Litze 2.5 … 4mm² (nicht im Liefer-
umfang). Bei mehreren Positionsanzeigen wird empfohlen die Erdung auf
eine Erdungsschiene 1anzuschließen (siehe Abb. 7).
VORSICHT
ACHTUNG
3
2
4
1
Ansichtseite = Steckseite

AP10S
Inbetriebnahme Deutsch
AP10S · Datum 15.04.2020 · Art. Nr. 87100 · Änd. Stand 83/20
12
IO-Link
Master
1
Abb. 7: Erdungsschiene
5 Inbetriebnahme
Anzeige und Bedientasten
Die Positionsanzeige verfügt über eine zweizeilige Anzeige mit Sonder-
zeichen und drei Bedientasten. Über die Tasten wird die Positionsanzeige
parametriert und gesteuert. Die LEDs 1+ 2dienen der Positionierü-
berwachung. Im Grundzustand (Werkseinstellung) wird in der 1. Zeile der
Istwert und in der 2. Zeile der Sollwert dargestellt. Bei kritischem Batte-
riezustand blinkt das Sonderzeichen , bei leerer Batterie leuchtet
dauerhaft. Bei eingeschaltetem Kettenmaß wird das Kettenmaß-
symbol eingeblendet.
1 2
Abb. 8: Bedienelemente

AP10S
Inbetriebnahme Deutsch
AP10S · Datum 15.04.2020 · Art. Nr. 87100 · Änd. Stand 83/20
13
Manueller Einrichtbetrieb
Nach Anlegen der Versorgungsspannung (siehe Kapitel 4.2) befindet sich
die Positionsanzeige auf der obersten Ebene der Menüstruktur (Default/
Auslieferungszustand).
• Das Drücken der - Taste schaltet die Kettenmaß-Funktion ein- bzw.
aus.
• Das Drücken der - Taste startet die Kalibrierung (siehe Kapitel
5.3).
• Das Drücken der - Taste startet den Konfigurationsmodus.
LED-Anzeigen
Im Grundzustand (Werkseinstellung) hat die LED-Anzeige folgende Bedeu-
tung.
Farbe Zustand Beschreibung
beide
LED grün
ein Aktueller Positionswert befindet sich innerhalb
des programmierten Positionsfensters.
aus Aktueller Positionswert befindet sich außerhalb
des programmierten Positionsfensters.
eine LED
rot
ein Aktueller Positionswert befindet sich außerhalb
des programmierten Positionsfensters. Die rote
LED gibt die Richtung an, in welche die Welle ver-
fahren werden muss, um den Sollwert zu errei-
chen.
beide
LED rot
aus Aktueller Positionswert befindet sich innerhalb
des programmierten Positionsfensters.
Konfiguration
Im Konfigurations-Modus werden die erforderlichen Parameter einge-
stellt. Hierbei wird im Display in der 1. Zeile jeweils der Parameter und in
der 2. Zeile der zugehörige Wert dargestellt.
Mit der - Taste kann der aktuelle Wert, bzw. bei mehrstelliger Wertein-
gabe die blinkenden Stelle verändert werden.
Mit der - Taste wird bei mehrstelligen Zahlen zur nächsten Stelle wei-
tergeschaltet.
Durch Betätigen der - Taste wird der eingestellte Wert bestätigt und
nichtflüchtig gespeichert. Wird keine Taste betätigt, so wird der Konfi-
gurations-Modus nach ~30s verlassen, ohne dass der zuletzt angezeigte
Wert gespeichert wird, d. h. der ursprüngliche Wert bleibt erhalten.

AP10S
Inbetriebnahme Deutsch
AP10S · Datum 15.04.2020 · Art. Nr. 87100 · Änd. Stand 83/20
14
Konfigurationsparameter CAN
Parameter Wertebereich Default Bedeutung/Bemerkung
ID 1 ... 127 125 Bus-Adresse
ACHTUNG
Nach Änderung des Parame-
ters muss ein Neustart durch-
geführt werden!
KBAUD 125, 250, 500,
800, 1000kbd,
Auto
Auto CAN Baudrate (z. B.
250kbit/s)
CODE 0 ... 999999
000100
011100
0 Für Prüfzwecke/Diagnose
Abgleichfahrt starten (siehe
Kapitel 5.2)
Werkseinstellungen laden
Konfigurationsparameter RS485
Parameter Wertebereich Default Bedeutung/Bemerkung
ID 1 ... 127 31 Bus-Adresse
ACHTUNG
Nach Änderung des Parame-
ters muss ein Neustart durch-
geführt werden!
KBAUD 19.2, 57.6,
115.2
57.6 SIKONETZ Baudrate (z. B.
57.6kbit/s)
Protcl SN5, SEruic SN5 SIKONETZ-Protokoll
bUS to 0 ... 20 0 Bus-Timeout
Inhibt 0 ... 10 0 Antwortverzögerung
CODE 0 ... 999999
000100
011100
0 Für Prüfzwecke/Diagnose
Abgleichfahrt starten (siehe
Kapitel 5.2)
Werkseinstellungen laden
Konfigurationsparameter IO-Link
Parameter Wertebereich Default Bedeutung/Bemerkung
CODE 0 ... 999999
000100
011100
0 Für Prüfzwecke/Diagnose
Abgleichfahrt starten (siehe
Kapitel 5.2)
Werkseinstellungen laden

AP10S
Inbetriebnahme Deutsch
AP10S · Datum 15.04.2020 · Art. Nr. 87100 · Änd. Stand 83/20
15
5.1 Sensor
Die Montage des Sensors sowie die Verlegung des Sensorkabels wird in der
Dokumentation zum Sensor MS500H beziehungsweise GS04 erläutert.
Die Anzeige überwacht im Betrieb mit 24V-Versorgung den angeschlosse-
nen Sensor. Ist kein Sensor angeschlossen oder wird der Sensor vom Band
abgehoben, so wird ein Fehler detektiert und der Positionswert wird mit
blinkendem "Error" angezeigt. Dieser Zustand bleibt auch über einen Ver-
sorgungsausfall erhalten. Der Fehler muss nach einer Überprüfung des
Sensoranschlusses bzw. der Sensorposition mit einer Kalibrierung (siehe
Tastenfunktionen) behoben werden.
Bei einem gleichzeitigen Ausfall der Batterieversorgung und der Versor-
gungsspannung (z. B. bei Batteriewechsel) kann der absolute Positions-
wert verloren gehen. Um die Funktionsfähigkeit dann wieder herzustellen
ist ebenfalls eine Kalibrierung durchzuführen.
5.2 Abgleichfahrt
Die AP10S ist bei Auslieferung voll funktionsfähig. Um die Anzeige auf den
angeschlossenen Sensor anzupassen und damit die optimale Messgenau-
igkeit zu erreichen ist jedoch immer dann eine Abgleichfahrt durchzufüh-
ren, wenn ein neuer/anderer Sensor an die AP10S angeschlossen wird. Der
Sensor muss beim Abgleich ordnungsgemäß montiert sein (siehe Doku-
mentation MS500H oder GS04).
1. Durch die Eingabe des CODE 000100 wird die AP10S in den Abgleich-
modus gebracht.
Display: 1. Zeile "ADJUST"
2. Zeile "100" dieser Wert kann um ±1 variieren.
2. Bei Anschluss Sensor MS500H muss nun dieser in Richtung Kabel-
anschluss um einige Millimeter verfahren werden (Geschwindigkeit
<1cm/s).
Bei Anschluss Sensor GS04 muss nun die Welle im Uhrzeigersinn um
einige Millimeter verdreht werden (Geschwindigkeit <<1U/min).
In der unteren Zeile verändert sich der Wert in positiver Richtung bis
zu "103".
3. Wird dieser Wert zuletzt überschritten, ist der Abgleichvorgang abge-
schlossen. Die AP10S befindet sich wieder im Normalbetrieb und zeigt
das entsprechende Display. Werden während des Abgleichs Werte über
103 angezeigt, so muss die Verfahrgeschwindigkeit beim Abgleich
gedrosselt werden.
4. Es ist nicht ungewöhnlich, dass der Positionswert nach der Abgleich-
fahrt zunächst nicht darstellbar ist, anstelle des Wertes wird "FULL"
angezeigt. Die Anzeige muss dann kalibriert werden (siehe Kapitel 5.3
Kalibrierung).

AP10S
Batteriewechsel Deutsch
AP10S · Datum 15.04.2020 · Art. Nr. 87100 · Änd. Stand 83/20
16
5.3 Kalibrierung
Um eine Kalibrierung durchzuführen sind zwei Schritte notwendig:
1. Kalibrierwert über Schnittstelle schreiben (siehe Benutzerhandbuch)
=> Positionswert = aktueller Messwert + Kalibrierwert + Osetwert
2. Kalibrierung (Reset) durchführen (siehe Kapitel 5: Anzeige und
Bedientasten)
=> Positionswert = 0 + Kalibrierwert + Osetwert
Eine Kalibrierung ist aufgrund des absoluten Messsystems nur einmal bei
der Inbetriebnahme erforderlich.
6 Batteriewechsel
Feuergefährlich, Explosions- und Verbrennungsgefahr
`Batterie nicht wieder aufladen und nicht über 85°C erhitzen.
`Verbrauchte Batterie fachgerecht entsorgen.
Kurzschlussgefahr
`Bei entferntem Batteriefach keine spitzen oder metallischen Gegen-
stände in das Gehäuseinnere stecken.
Datenverlust
Bei fehlender Versorgungsspannung und leerer bzw. fehlender Batterie
geht die Kalibrierung der Sensorik verloren.
`Batteriewechsel unbedingt bei eingeschalteter Versorgungsspannung
durchführen.
`Erneute Kalibrierfahrt bei Datenverlust (Vorgehen siehe Benutzer-
handbuch).
6.1 Art, Funktion und Lebensdauer der Batterie
• Batterieeinheit Bestellnummer SIKO: Art. Nr. "ZB1027".
Die Batterie ermöglicht die Erkennung und Speicherung stromloser Ver-
stellungen der Welle. Je nach Umgebungsbedingungen und Einschalt-
dauer der Versorgungsspannung der Positionsanzeige beträgt die Bat-
terielebensdauer im Mittel ~5 Jahre. Der Austausch kann bei SIKO-Ver-
triebspartnern, im SIKO-Stammwerk oder selbst durchgeführt werden.
6.2 Betriebszustand
Batteriesymbol blinkt: Batterie nahezu leer
Im Standardbetrieb dauert es noch ~3 Monate bis die Batterie vollständig
entladen ist.
GEFAHR
VORSICHT
VORSICHT

AP10S
Batteriewechsel Deutsch
AP10S · Datum 15.04.2020 · Art. Nr. 87100 · Änd. Stand 83/20
17
Batteriesymbol leuchtet: Batterie erneuern
6.3 Austausch der Batterieeinheit
Ausfall Positionsanzeige
Unsachgemäße Montage führt zum Verlust der Schutzart.
`Schrauben 1gleichmäßig anziehen bis Batterieeinheit 2vollstän-
dig auf Anschlag mit Gehäuse 4ist.
`Korrekte Lage des O-Ringes 3überprüfen.
Vorbereitung:
1. Positionsanzeige an Versorgungsspannung anschließen.
2. Austauschbatterieeinheit bereitlegen (siehe Kapitel 6.1).
3. Kreuzschlitzschraubendreher (z. B. PH 0x60) bereitlegen.
Demontage (siehe Abb. 9):
1. Das Batteriefach befindet sich auf der linken Seite des Gerätes
(Anschlüsse unten).
2. 3 Befestigungsschrauben 1herausdrehen.
3. Batterieeinheit 2herausnehmen (Entsorgung der Altbatterie siehe
Kapitel 7).
Montage (siehe Abb. 9):
1. Neue Batterieeinheit 2einbauen. Auf leichte Fügbarkeit achten.
2. Korrekte Lage des O-Rings 3überprüfen. O-Ring muss bei der Mon-
tage der Batterieeinheit 2umlaufend am Batteriegehäuse auflie-
gen.
1Schrauben
2Batterieeinheit
3O-Ring
4Gehäuse



Abb. 9: Batteriewechsel
VORSICHT

AP10S
Transport, Lagerung, Wartung und Entsorgung Deutsch
AP10S · Datum 15.04.2020 · Art. Nr. 87100 · Änd. Stand 83/20
18
6.4 Störung nach Batteriewechsel
Datenverlust
Batteriesymbol im Display leuchtet trotz neuer Batterie.
`Aktualisierung abwarten. Die Ladezustandsanzeige der Batterie wird
im Zeitinterval von <10min. aktualisiert.
`Unzureichende Kontaktierung, Kapitel 6.3 wiederholen.
`Positionsanzeige von der Versorgungsspannung trennen. Bei erneu-
tem Anlegen der Versorgungsspannung wird die Batterieanzeige ini-
tialisiert und aktualisiert. Abgleichfahrt nach Kapitel 5vornehmen.
Kalibrierfahrt nach Benutzerhandbuch vornehmen.
7 Transport, Lagerung, Wartung und Entsorgung
Transport und Lagerung
Positionsanzeigen sorgfältig behandeln, transportieren und lagern.
Hierzu sind folgende Punkte zu beachten:
• Positionsanzeigen in der ungeöneten Originalverpackung transpor-
tieren und/oder lagern.
• Positionsanzeigen vor schädlichen physikalischen Einflüssen wie
Staub, Hitze und Feuchtigkeit schützen.
• Anschlüsse weder durch mechanische noch durch thermische Einflüsse
beschädigen.
• Vor Montage ist die Positionsanzeige auf Transportschäden zu unter-
suchen. Beschädigte Positionsanzeigen nicht einbauen.
Wartung
Bei korrektem Einbau nach Kapitel 4ist die Positionsanzeige, bis auf einen
eventuellen Batteriewechsel nach Kapitel 6, wartungsfrei.
Entsorgung
Die elektronischen Bauteile der Positionsanzeige enthalten umweltschä-
digende Stoe und sind zugleich Wertstoträger. Die Positionsanzeige
muss deshalb nach ihrer endgültigen Stilllegung einem Recycling zuge-
führt werden. Die Umweltrichtlinien des jeweiligen Landes müssen hierzu
beachtet werden.
Batterie: Werfen Sie Batterien nicht in den normalen Müll, ins Feuer oder
ins Wasser. Batterien sollen gesammelt und auf umweltfreundliche Weise
entsorgt werden.
Nur für EU-Länder: Gemäß der Richtlinie 91/157/EWG müssen defekte
oder verbrauchte Batterien recycelt werden.
ACHTUNG

AP10S
Zubehör Anschluss-Stecker Deutsch
AP10S · Datum 15.04.2020 · Art. Nr. 87100 · Änd. Stand 83/20
19
8 Zubehör Anschluss-Stecker
(nicht im Lieferumfang enthalten)
8.1 Gegenstecker M8 gerade inkl. Kabel
• Zubehör SIKO Art. Nr. "KV04S1" (Stift/Buchse 4 pol. Bus-IN/Bus-OUT/
IO-Link).
8.2 Gegenstecker M8 gerade
Empfehlung
`Litzenquerschnitt Leitungen 0.14 ... 0.25mm² / Kabeldurchlass:
ø3.5... ø5mm.
• Zubehör SIKO Art. Nr. "84209" (Buchse 4 pol. Bus-IN/IO-Link).
• Zubehör SIKO Art. Nr. "84210" (Stift 4 pol. Bus-OUT).

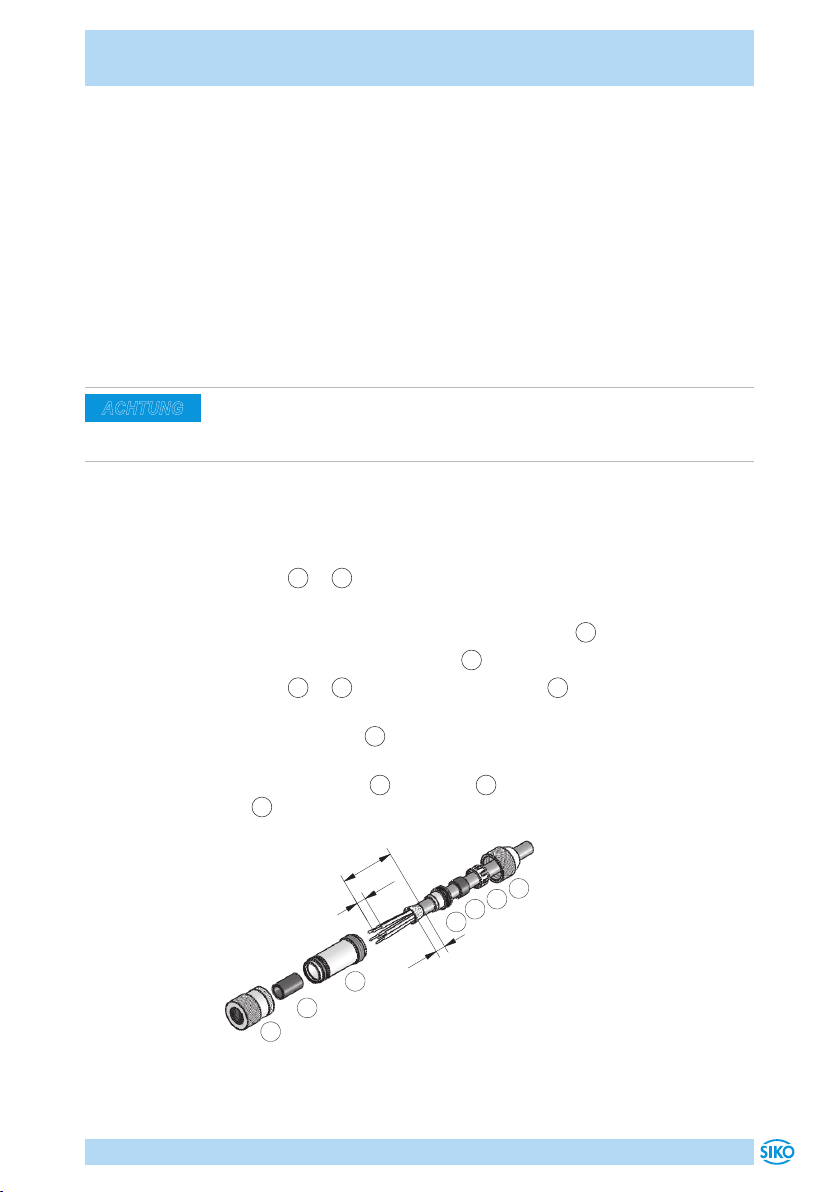

Montage (Abb. 10)
1. Teile 1... 4über Kabelmantel schieben.
2. Kabel abmanteln.
3. Schirm kürzen, aufweiten und um Schirmring 4legen.
4. Litzen durch Kupplungshülse 5fädeln und abisolieren.
5. Teile 2... 4montieren. Druckschraube 1andrehen um das Kabel
zu fixieren.
6. Isolierschlauch 6auädeln, Litzen anlöten und Isolierschlauch mon-
tieren.
7. Kupplungshülse 5mit Einsatz 7verschrauben und Druckschraube
1festdrehen.
Abb. 10: Gegenstecker M8 gerade










ACHTUNG

AP10S
Technische Daten Deutsch
AP10S · Datum 15.04.2020 · Art. Nr. 87100 · Änd. Stand 83/20
20
8.3 Gegenstecker M8 BUS-Abschluss (RS485, CANopen)
Für die Funktion des Feldbusses ist ein Abschlusswiderstand notwendig
(120Ohm).
• Zubehör SIKO Art. Nr. "BAS-0005" (Stift 4 pol.).
Bei mehreren Positionsanzeigen an einem Bus: Abschlussstecker am letz-
ten Busteilnehmer an Bus AUS anschließen (siehe Kapitel 4.2).
Bei einer Positionsanzeige: Abschlussstecker an Bus AUS anschließen
(siehe Kapitel 4.2).
9 Technische Daten
Mechanische Daten Ergänzung
Gehäuse Kunststo verstärkt Steckergewinde Messing verni-
ckelt / Erdungsanschluss Metall
Farbe schwarz, RAL 9005
Gewicht ~0.11kg
Elektrische Daten Ergänzung
Betriebsspannung 24VDC ±20%
Stromaufnahme ~30mA bei Betrieb mit LEDs zuzüglich
~3mA pro LED
Leistungsaufnahme ~0.72VA Max. Versorgungsleistung des
eingesetzten Netzteils: 100 VA.
Das eingesetzte Netzteil ent-
spricht SELV/Limited Energy
(IEC 61010-1) oder SELV/LPS
(IEC 60950-1) oder Class 2 (UL
1310).
Lebensdauer Batterie ~5 Jahr(e)
Parameterspeicher 105Zyklen gilt auch für Kalibriervorgänge
Anzeige/Anzeigenbereich 6-stellig LCD 14-Segment,
~8mm hoch
Dezimalpunkte, 2 Zeilen, Son-
derzeichen (LED hinterleuchted
rot/weiß)
Sonderzeichen Pfeil Uhrzeigersinn, Pfeil
Gegenuhrzeigersinn, Ketten-
maß, Batterie
Statusanzeige 2x zweifarbige LED (rot/grün) Positionsstatus, parametrierbar
Tasten Kettenmaßfunktion, Paramet-
rieren, Rücksetzen
Schnittstelle RS485; CANopen; IO-Link keine galvanische Trennung
