Siko DE10P User manual

DE10P Datum 02.05.2016 Art.Nr. 85983 Änd. Stand 145/16 1

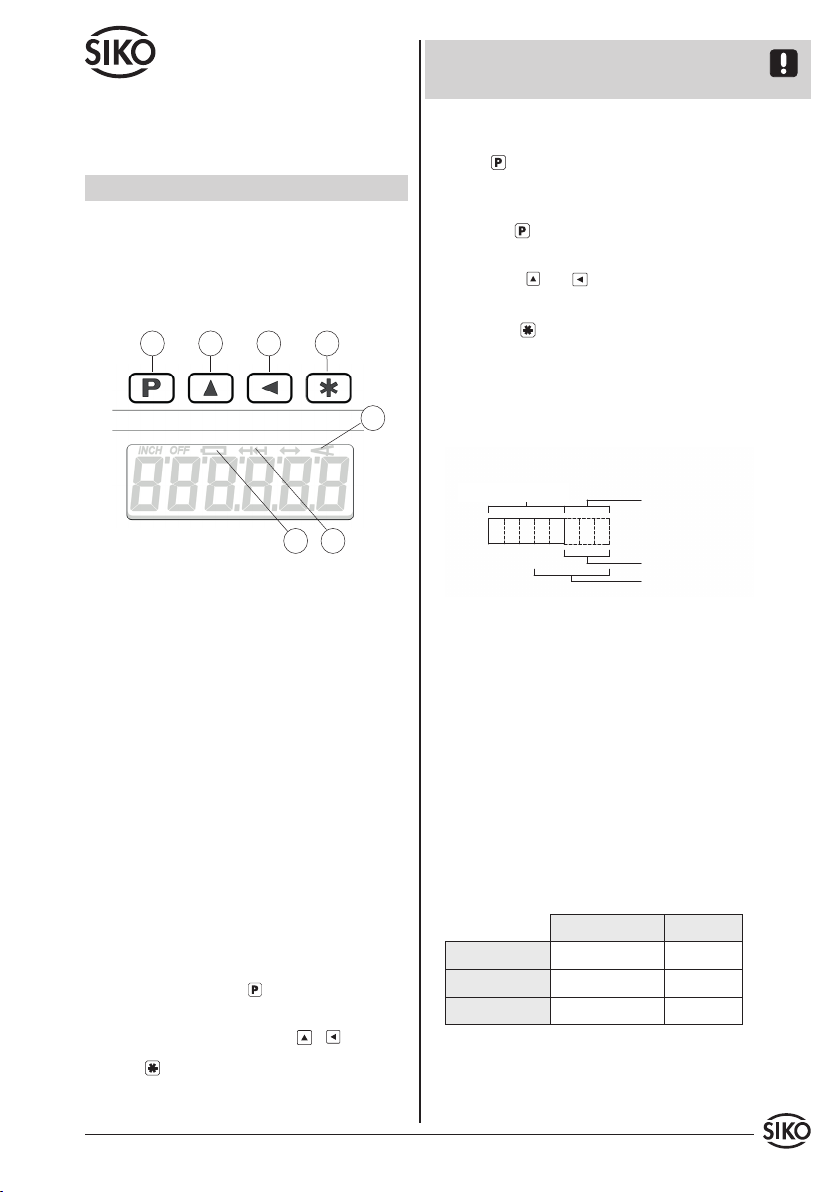

Abb. 1: Tastenfunktionen 5
1 432
6
7
DEUTSCH
1. Tastenfunktionen
Die Tasten können je nach Betriebszustand weitere
Funktionen besitzen (siehe Kapitel 2 und 4). Sie
werden einzeln, gemeinsam (je zwei) und zeitab-
hängig betätigt.
Voraussetzung: Im Programmiermodus muss der
Menüpunkt "Pin" mit Zustand "on" programmiert
sein.
Beenden des Programmiermodus:
keine Taste betätigen für mindestens 30 s, oder mit
der Taste bis zum Ende der Parameterliste durch-
tasten.
Weiterschalten der Parameter:
mittels Taste .
Ändern der Parameter:
mit den Tasten und .
Übernehmen/Speichern der Änderung:
mit der Taste , die Anzeige zeigt kurzzeitig die
Meldung "-Sto-".
3. Parameterbeschreibung
3.1 Anzeigedivisor
Abb. 2: Anzeigedivisor
 
Anzeigedivisor:
Durch den Divisor (Teiler) kann die Anzeige des
Messwertes im Display beeinflusst werden. Der Di-
visor verschiebt Stellen des Messwertes in den nicht
sichtbaren Bereich der Anzeige. Die Stellen werden
nicht angezeigt, werden aber von der Elektronik
mitgerechnet und mathematisch gerundet.
Anzeigewertberechung:
Messwert pro Umdrehung: 25324
Anzeigedivisor: 1000
Displayanzeige Messwert
1.Umdrehung 25 25324
2.Umdrehung 51 50648
3.Umdrehung 76 75972
Beiblatt zur Benutzerinfor-
mation DE10P
Software S(Standard)
1. Programmiertaste
2. Auswahltaste 'Wert'
3. Auswahltaste 'Stelle'
4. Speichertaste
5. Anzeige: Batteriewechsel
6. Kettenmaßanzeige
7. Anzeige: Winkelmessung 0.0 ... 360.0
2. Programmiermodus
Die Anzeige wird ab Werk mit einer Standardeinstel-
lung ausgeliefert. Zur Änderung und Programmie-
rung muss in den Programmiermodus geschaltet
werden. Die Programmierung der Anzeige erfolgt
üblicherweise nur einmal bei der ersten Inbetrieb-
nahme und Einrichtung der Anzeige bzw. Anwen-
dung. Sie können die Parameter jederzeit ändern
oder kontrollieren. Die von Ihnen gewählten Werte
werden nicht flüchtig gespeichert. Die Bezeich-
nung, Funktion und wählbare Werte finden Sie im
Anhang "Parameterliste".
Eintritt in den Programmiermodus:
• Betätigen der Taste für mindestens 5 s.
• Im folgenden Anzeigefeld "Pin" den Wert
"3940" mit Hilfe der Tasten + eingeben.
• Mit bestätigen
nicht angezeigt
Anzeigedivisor
Messwert pro
Umdrehung
Displayanzeige

2 DE10P Datum 02.05.2016 Art.Nr. 85983 Änd. Stand 145/16
3.2 Zählrichtung

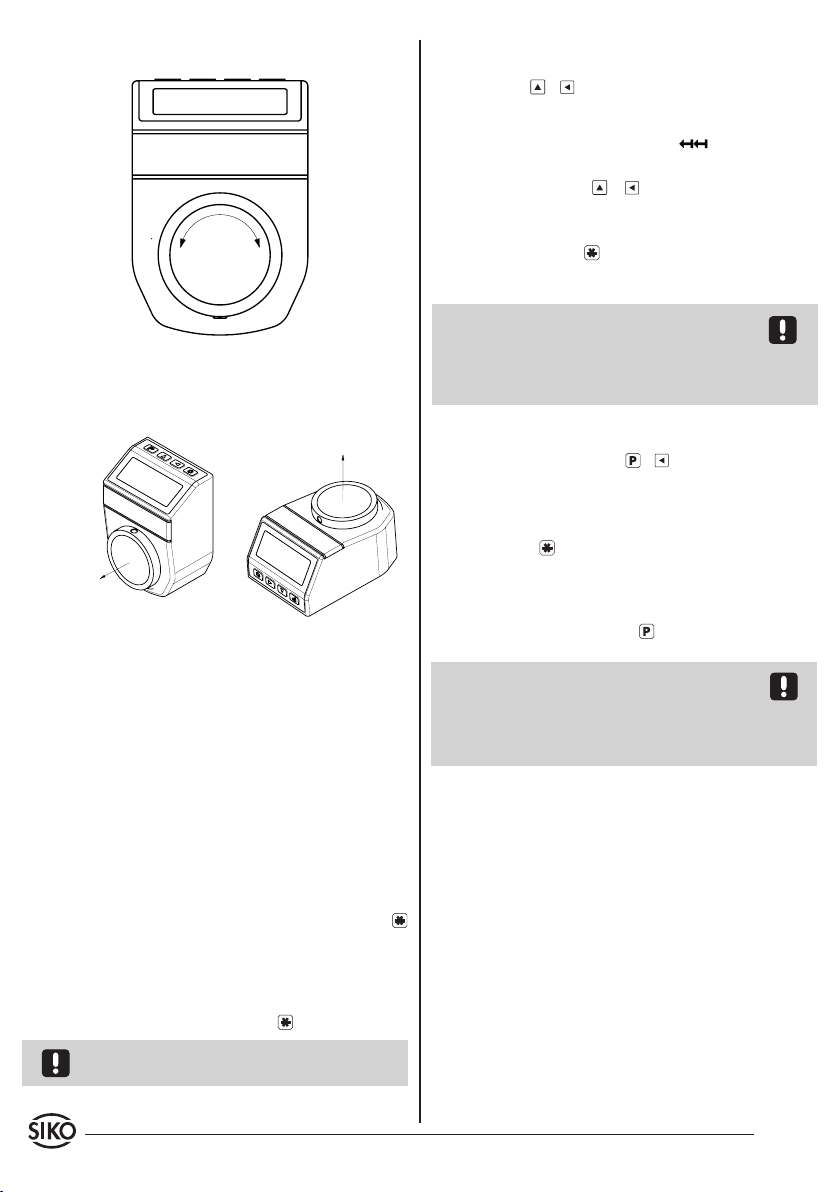

Abb. 3: Zählrichtung
e i
3.3 Display-Orientierung
Abb. 4: Display-Orientierung
0
180
Eine detaillierte Parameterliste mit allen Ein-
stellparametern und der Möglichkeit spezifische
Konfigurationen zu notieren, finden Sie im Anhang
dieser Benutzerinformation.
4. Eingabemodus
4.1 Kalibrierfunktion (Referenzieren)
• Ist der Menüpunkt Freigabe Reset (rESEt) auf
"off"programmiert, kann nicht referenziert
werden.
• Ist der Menüpunkt Freigabe Reset (rESEt) auf
"on"programmiert, wird bei Betätigung der
-Taste die Anzeige auf den Referenzwert zurück-
gesetzt.
• Ist der Menüpunkt Freigabe Reset (rESEt) auf
"5_SEc"programmiert,erfolgtdasRücksetzender
Anzeige durch betätigen der -Taste für min. 5 s.
DieAnzeigebefindetsichnichtimProgrammiermodus
(s. Kap.2 'Beenden des Programmiermodus').
4.2 Kettenmaßfunktion
Einschalten durch gleichzeitiges Betätigen der bei-
den Pfeiltasten + .
• Die Anzeige wird auf Null gesetzt.
• In der Anzeige erscheint das Symbol .
• Ausschalten durch gleichzeitiges Betätigen
der beiden Pfeiltasten + . Das Absolutmaß
wird wieder angezeigt.
• WährenddesKettenmaßbetriebskanndieAnzeige
durch Betätigung der -Taste ebenfalls auf Null
gesetzt werden. Das Absolutmaß im Hintergrund
wird dadurch nicht verändert.
Voraussetzung: Im Programmiermodus muss der
Menüpunkt Freigabe Kettenmaßfunktion (Fcett)
mit Zustand "On" programmiert sein und die An-
zeige befindet sich nicht im Programmiermodus (s.
Kap.2 'Beenden des Programmiermodus').
Osetänderung
Gleichzeitiges Betätigen von + schaltet die
Freigabe Osetkorrektur ein.
Die Anzeige zeigt den Osetwert. Mit den Pfeiltasten
kann der Wert geändert werden.
Mit Drücken der -Taste wird der Wert übernom-
men und gespeichert.
Die Messanzeige schaltet wieder in den Anzeigemo-
de zurück, falls ca. 30 Sekunden keine Tastaturein-
gabe erfolgt oder nochmals die -Taste gedrückt
wird.
Voraussetzung: Im Programmiermodus muss der
Menüpunkt Freigabe Osetwertänderung (F_oFS)
mit Zustand "On" programmiert sein und die An-
zeige befindet sich nicht im Programmiermodus (s.
Kap.2 'Beenden des Programmiermodus').
5. Fehlerbehandlung
Die Anzeige kann Fehlerzustände erkennen und sie
im Anzeigefeld kenntlich machen:
Meldung: Full
Beschreibung: Anzeigenüberlauf
Abhilfe: Parameter kontrollieren und ggf. anpas-
sen, Anzeige referenzieren (s. Kapitel 4.1).
Meldung: Anzeige blinkt.
Beschreibung: Referenzierung fehlt.
Abhilfe: Anzeige referenzieren (s. Kapitel 4.1).
Symbol: Batteriesymbol aktiv
Beschreibung: Batteriespannung unterschreitet
die zulässigen Werte.
Abhilfe: Batterie austauschen (s. Benutzerinfo
DE10P Kapitel 6).

DE10P Datum 02.05.2016 Art.Nr. 85983 Änd. Stand 145/16 3
Anzeige Wertebereich Default Bedeutung / Bemerkung Eigene Konfiguration
APU 0 ... 199999 100 Anzeige pro Umdrehung
dIV 1, 10, 100, 1000 1 Anzeigedivisor
dEZ 0, 0.0, 0.00, 0.000 0.0 Dezimalpunkt
dIr I, E I Zählrichtung
modE LIn, 360 LIn Linear- oder Winkelmessung
(0.0 ... 360.0)
OFFSEt -99999 ... +99999 0 Osetwert
CAL -99999 .... +99999 0 Kalibrierwert
rESEt on, o, 5_SEc on Freigabe Reset
F_oFS on, o on Freigabe Oset-Änderung
Fcett on, o on Freigabe Kettenmaß
Pin on, o o Pin-Eingabe für Eintritt in
Programmiermodus
dISPL 0, 180 0 Display-Orientierung
Anhang: Parameterliste
Meldung/Eekt: leuchtet/Anzeige lässt sich
nicht referenzieren.
Beschreibung: Anzeige befindet sich noch im Ket-
tenmaßmodus.
Abhilfe: Kettenmaßmodus entsprechend Kapitel
4.2 verlassen.

4 DE10P Datum 02.05.2016 Art.Nr. 85983 Änd. Stand 145/16

DE10P Datum 02.05.2016 Art.Nr. 85983 Änd. Stand 145/16 5

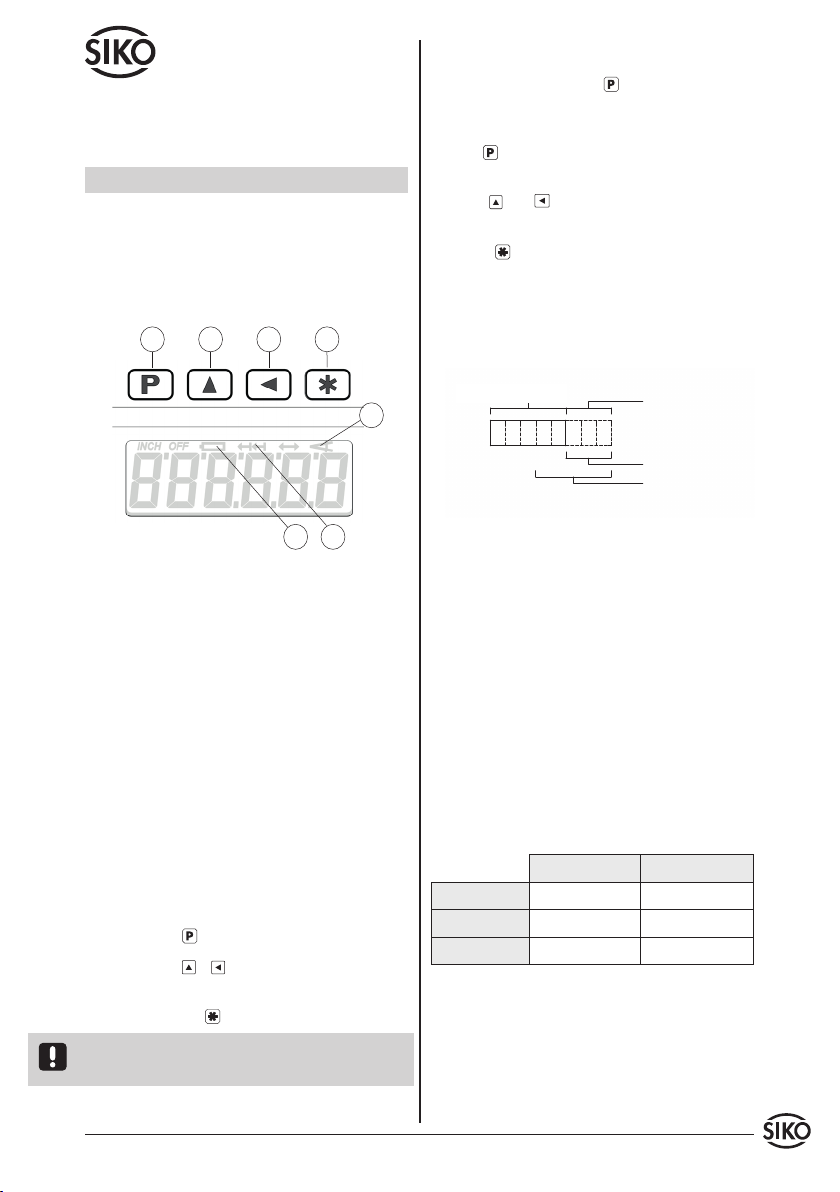

Fig. 1: Keys' function 5
1 432
6
7
See enclosed page with
user information DE10P
Software S (Standard)
ENGLISH
1. Keys’ function
Depending on the operating mode the keys may
have additional functions (see chapter 2 and 4).
The keys are pressed singly or in pairs (two toge-
ther).
To leave programming mode:
Automatically, if no key has been pressed during
approx. 30 s, or press key until the end of the
parameter list is reached.
To scroll parameter information:
Use key .
To change parameters:
Use keys and .
To store modified parameters:
Press key , then message "-Sto-" will be briefly
displayed.
3. Parameter description
3.1 Display divisor
Fig. 2: Display divisor
 
Display divisor:
The indication of the measured value on the display
can be influenced by means of the divisor (divider).
The divisor shifts figures of the measured value into
the invisible sector of the display unit. Although
the figures are not displayed, they are also calcu-
lated by the lectronics unit and mathematically
rounded.
Calculation of diplayed value:
Measured value per rev.: 25324
Display divisor: 1000
Displayed value Measured value
1st revolution 25 25324
2nd revolution 51 50648
3rd revolution 76 75972
1. Programming
2. Select 'value'
3. Select 'digit'
4. Store value
5. Display: battery change
6. Display Incremental function
7. Display: angle mode 0.0 ... 360.0
2. Programming mode
The display is pre-programmed to standard values
at our works. Enter programming mode for para-
meter modification / programming. Normally pro-
gramming is only necessary at initial installation.
Parameters can be modified and checked at any
time. They are stored in a non-volatile memory.
Each parameter’s designation, function and value
range is shown in the appendix "parameter List.
To enter into programming mode:
• Press key for at least 5 s.
• Use key " + " for entering in next display
field "pin" value "3940".
• Confirm with .
Precondition: Menü point "pin" in programming
mode must be programmed to "on".
Displayed value Figures not
displayed
Display divisor
Measured value
per revolution

6 DE10P Datum 02.05.2016 Art.Nr. 85983 Änd. Stand 145/16
3.2 Counting direction
Fig. 3: Counting direction
e i
3.3 Display orientation
Fig. 4: Display orientation
0
180
At the end of this user information brochure you
will find a detailed parameter list showing all
programmable parameters and oering space for
customer-specific programming values.
4. Input mode
4.1 Reset function via keypad
• If parameter enable reset (rESEt) is programmed
to "o", calibration is impossible.
• Ifparameterenablereset(rESEt)isprogrammedto
"on", display value is set to reference value when
key is pressed.
• Ifparameterenablereset(rESEt)isprogrammedto
"5_SEc", dislplay is reset when key is pressed
for at least 5 seconds.
The unit must not be left in programming mode (see
chapter 2 'To leave programming mode').
4.2 Incremental measurement
Press the two arrow keys + simultaneously to
activate incremental measurement function.
• The display is zeroed.
• The display shows the symbol .
• Leave incremental measurement function by
another simultaneous press of the two arrow
keys + . The absolute measuring value is
displayed again.
• While in the incremental measurement mode the
display can also be set to zero by pressing
key . This does not change the absolute
measurement in the background.
Precondition: Menu point 'Incremental measure-
ment enable' (Fcett) in programming mode must
be programmed to "on", but unit must not be left
in programming mode (see chapter 2 'To leave pro-
gramming mode').
Oset value modification
Press the two keys + simultaneously to enter
a new oset value.
The display then shows the oset value, which can
be changed via the two arrow keys.
Press key to store the new value.
If no key has been pressed for approx. 30 s or if you
press again key , DE10P will return to display
mode.
Precondition: In programming mode menu point
'Oset input enable' (F_oFS) must be programmed
to "on", but unit must not be left in programming
mode (see chapter 2‚ 'To leave programming mode').
5. Trouble shooting
Error states are recognized and shown in the dis-
play:
Message: full
Description: display overrun
Action: check parameters and adjust them if ne-
cessary; set display to reference value (see chapter
4.1).
Message: display blinking.
Description: missing referencing.
Action: set display to reference value (see chapter
4.1).

DE10P Datum 02.05.2016 Art.Nr. 85983 Änd. Stand 145/16 7
Symbol: Battery symbol is active
Description: battery voltage below the admissable
values.
Action: Change the batterie (see user info DE10P
chapter 6).
Message / Eect: comes on / DE10P cannot
be referenced.
Description: Display is still in incremental
measurement function.
Action: Leave incremental measurement function
as descriped in chapter 4.2
Appendix: Parameter list
Display Choice Default Designation / Description own configuration
APU 0 ... 199999 100 Measured value per revolution
dIV 1, 10, 100, 1000 1 Display divisor
dEZ 0, 0.0, 0.00, 0.000 0.0 Decimal place
dIr I, E I Counting direction
modE LIn, 360 LIn Linear or angle measurement
(0.0 ... 360.0)
OFFSEt -99999 ... +99999 0 Oset value
CAL -99999 .... +99999 0 Calibration value
rESEt on, o, 5_SEc on Enable reset
F_oFS on, o on Enable oset value modifi-
cation
Fcett on, o on Enable incremental function
Pin on, o o Enter pin to open programming
mode
dISPL 0, 180 0 Display orientation

8 DE10P Datum 02.05.2016 Art.Nr. 85983 Änd. Stand 145/16
SIKO GmbH
Werk/ Factory:
Weihermattenweg 2
79256 Buchenbach-Unteribental
Postanschrift/Postal address:
Postfach 1106
79195 Kirchzarten
Telefon/Phone [phone]
Telefax/Fax [phone]
E-Mail [e-mail]
Internet www.siko.de
Service [e-mail]
