Siko AV58M User manual

351/14
AV58M
Absolutgeber
Originalmontageanleitung Deutsch Seite2
Absolute Encoder
Translation of the Original Installation Instructions English page14

AV58M
Deutsch
AV58M · Datum 12.09.2014 · Art. Nr. 85563 · Änd. Stand 351/14
2
Inhaltsverzeichnis
1 Dokumentation . . . . . . . . . . . . . . . . . . . . 3
2 Sicherheitshinweise . . . . . . . . . . . . . . . . . . 3
2.1 Bestimmungsgemäße Verwendung . . . . . . . . . . . 3
2.2 Kennzeichnung von Gefahren und Hinweisen . . . . . . . 3
2.3 Zielgruppe . . . . . . . . . . . . . . . . . . . . . 4
2.4 Grundlegende Sicherheitshinweise . . . . . . . . . . . 5
3 Identifikation . . . . . . . . . . . . . . . . . . . . . 5
4 Installation . . . . . . . . . . . . . . . . . . . . . . 5
4.1 Mechanische Montage . . . . . . . . . . . . . . . . 5
4.2 Elektrische Installation . . . . . . . . . . . . . . . 6
5 Inbetriebnahme . . . . . . . . . . . . . . . . . . . . 7
6 Transport, Lagerung, Wartung und Entsorgung . . . . . . . 9
7 Zubehör Anschluss-Stecker . . . . . . . . . . . . . . 10
7.1 Gegenstecker M12 gerade . . . . . . . . . . . . . . 10
7.2 Gegenstecker M12 gewinkelt . . . . . . . . . . . . 11
8 Technische Daten . . . . . . . . . . . . . . . . . . 12

AV58M
Dokumentation Deutsch
AV58M · Datum 12.09.2014 · Art. Nr. 85563 · Änd. Stand 351/14
3
1 Dokumentation
Zu diesem Produkt gibt es folgende Dokumente:
• Datenblatt beschreibt die technischen Daten, die Abmaße, die
Anschlussbelegungen, das Zubehör und den Bestellschlüssel.
• Montageanleitung beschreibt die mechanische und die elektrische
Montage mit allen sicherheitsrelevanten Bedingungen und der dazu-
gehörigen technischen Vorgaben.
Diese Dokumente sind auch unter "http://www.siko-global.com/de-de/
service-downloads" zu finden.
2 Sicherheitshinweise
2.1 Bestimmungsgemäße Verwendung
Der Absolutgeber ist ein Präzisionsmessgerät. Er dient ausschließlich zur
Erfassung von absoluten Positionen und Umdrehungen, der Aufbereitung
und Bereitstellung der Messwerte als elektrische Ausgangssignale für das
Folgegerät. Der Absolutgeber darf ausschließlich zu diesem Zweck ver-
wendet werden.
1. Beachten Sie alle Sicherheitshinweise in dieser Anleitung.
2. Eigenmächtige Umbauten und Veränderungen an dem Absolutgeber
sind verboten.
3. Die vorgeschriebenen Betriebs- und Installationsbedingungen sind
einzuhalten.
4. Der Absolutgeber darf nur innerhalb der technischen Daten und der
angegebenen Grenzen betrieben werden (siehe Kapitel 8).
2.2 Kennzeichnung von Gefahren und Hinweisen
Sicherheitshinweise bestehen aus dem Signalzeichen und einem Signal-
wort.
Gefahrenklassen
Unmittelbare Gefährdungen die zu schweren irreversiblen Körperverlet-
zungen mit Todesfolge, Sachschäden oder ungeplanten Gerätereaktionen
führen können, sofern Sie die gegebenen Anweisungen missachten.
Gefährdungen die zu schweren Körperverletzungen, Sachschäden oder
ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen
Anweisungen missachten.
GEFAHR
WARNUNG

AV58M
Sicherheitshinweise Deutsch
AV58M · Datum 12.09.2014 · Art. Nr. 85563 · Änd. Stand 351/14
4
Gefährdungen die zu leichten Verletzungen, Sachschäden oder ungeplan-
ten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisun-
gen missachten.
Wichtige Betriebshinweise die die Bedienung erleichtern oder die bei
Nichtbeachtung zu ungeplanten Gerätereaktionen führen können und
somit möglicherweise zu Sachschäden führen können.
Signalzeichen
2.3 Zielgruppe
Montageanleitung wenden sich an das Projektierungs-, Inbetriebnahme-
und Montagepersonal von Anlagen- oder Maschinenherstellern, das
über besondere Kenntnisse innerhalb der Antriebstechnik verfügt. Die-
ser Personenkreis benötigt fundierte Kenntnisse über die notwendigen
Anschlüsse eines Absolutgebers und dessen Integration in die komplette
Maschinenanlage.
Nicht ausreichend qualifiziertes Personal
Personenschäden, schwere Schäden an Maschine und Absolutgeber wer-
den durch nicht ausreichend qualifiziertes Personal verursacht.
`Projektierung, Inbetriebnahme, Montage und Wartung nur durch
geschultes Fachpersonal.
`Dieses Personal muss in der Lage sein, Gefahren, welche durch die
mechanische, elektrische oder elektronische Ausrüstung verursacht
werden können, zu erkennen.
Qualifiziertes Personal
sind Personen, die
• als Projektierungspersonal mit den Sicherheitsrichtlinien der Elektro-
und Automatisierungstechnik vertraut sind;
• als Inbetriebnahme und Monatagepersonal berechtigt sind, Strom-
kreise und Geräte/Systeme gemäß den Standards der Sicherheitstech-
nik in Betrieb zu nehmen, zu erden und zu kennzeichnen.
VORSICHT
ACHTUNG
WARNUNG

AV58M
Identifikation Deutsch
AV58M · Datum 12.09.2014 · Art. Nr. 85563 · Änd. Stand 351/14
5
2.4 Grundlegende Sicherheitshinweise
Explosionsgefahr
`Absolutgeber nicht in explosionsgefährdeten Zonen einsetzen.
Gefährdung von Mensch oder Maschine
Gefährdung von Mensch oder Beschädigung von Betriebseinrichtungen
durch Ausfall oder Fehlfunktion des Absolutgebers.
`Geeignete Sicherheitsmaßnahmen wie Schutzvorrichtungen oder End-
schalter vorsehen.
`Maschine außer Betrieb setzen und gegen unbeabsichtigtes Einschal-
ten sichern.
Rotierende Teile
Quetschungen, Reibung, Abschürfen, Erfassen von Gliedmaßen und Klei-
dung durch Berühren von rotierende Teile wie z. B. Welle im Betrieb.
`Zugrismöglichkeit durch Schutzmaßnahmen verhindern.
Externe Magnetfelder
Es kommt zu Betriebsstörungen und Datenverlust, wenn starke externe
Magnetfelder das interne Messsystem beeinflussen.
`Schützen Sie den Absolutgeber vor Einflüssen von Fremdmagneten.
3 Identifikation
Das Typenschild zeigt den Gerätetyp mit Variantennummer. Die Lieferpa-
piere ordnen jeder Variantennummer eine detaillierte Bestellbezeichnung
zu.
z. B. AV58M-0023
Varianten-Nr.
Geräte-Typ
4 Installation
4.1 Mechanische Montage
Zerstörung Hauptlager
Unsachgemäße Montage (z. B. Spannungen an der Welle) führt zu zusätz-
licher Erwärmung und langfristig zur Zerstörung des Absolutgebers.
`Sorgen Sie für einen geringen Wellen- und Winkelversatz zwischen
Welle und Aufnahmebohrung durch geeignete Fertigungsmaßnahmen.
GEFAHR
GEFAHR
WARNUNG
VORSICHT
VORSICHT

AV58M
Installation Deutsch
AV58M · Datum 12.09.2014 · Art. Nr. 85563 · Änd. Stand 351/14
6
Verfall der Garantie
Unsachgemäßes Kuppeln der Welle z. B. mit steifen Kupplungen, die zu
große Kräfte auf die Lagerung der Welle erzeugen.
`Verwenden Sie bei Vollwellengebern die SIKO-Ausgleichskupplung Typ
AK18.
Ausfall Absolutgeber
`IP-Schutzart bei Montage beachten (siehe Kapitel 8).
`Absolutgeber nicht selbst önen.
`Schläge auf das Gerät vermeiden.
`Keinerlei Veränderung am Gerät vornehmen.
Verlust der Schutzart
Dichtringe im Kugellager sind Verschleißteile! Die Schutzart ist deshalb
abhängig von Lebensdauer und Zustand der Dichtringe.
Anbau des Gebers
• Die Befestigung erfolgt mittels Schrauben und Klemmung der Welle.
Montieren Sie den Absolutgeber möglichst verspannungsfrei.
• Kräfte dürfen nicht durch das Gehäuse übertragen werden. Sie dürfen
ausschließlich an der Welle des Geräts wirken.
4.2 Elektrische Installation
Zerstörung von Anlagenteilen und Verlust der Steuerungskontrolle
`Alle Leitungen für den Absolutgeber müssen geschirmt sein.
`Anschlussverbindungen nicht unter Spannung schließen oder lösen.
`Verdrahtungsarbeiten spannungslos durchführen.
`Litzen mit geeigneten Aderendhülsen versehen.
`Vor dem Einschalten sind alle Leitungsanschlüsse und Steckverbindun-
gen zu überprüfen.
`Betriebsspannung gemeinsam mit der Folgeelektronik (z. B. Steue-
rung) einschalten.
Alle Anschlüsse sind prinzipiell gegen äußere Störeinflüsse geschützt. Der
Einsatzort ist so zu wählen, dass induktive oder kapazitive Störungen nicht
auf den Absolutgeber oder dessen Anschlussleitungen einwirken können.
Das System in möglichst großem Abstand von Leitungen einbauen, die mit
Störungen belastet sind. Gegebenenfalls sind zusätzliche Maßnahmen,
wie Schirmbleche oder metallisierte Gehäuse vorzusehen.
VORSICHT
VORSICHT
ACHTUNG
WARNUNG

AV58M
Inbetriebnahme Deutsch
AV58M · Datum 12.09.2014 · Art. Nr. 85563 · Änd. Stand 351/14
7
Zulässige Leistungsaufnahme
Die Versorgung für den Absolutgeber ist ausreichend zu dimensionieren.
Die Spannungswerte sind abhängig von der Geräteausführung und sind
den technischen Daten in Kapitel 8zu entnehmen.

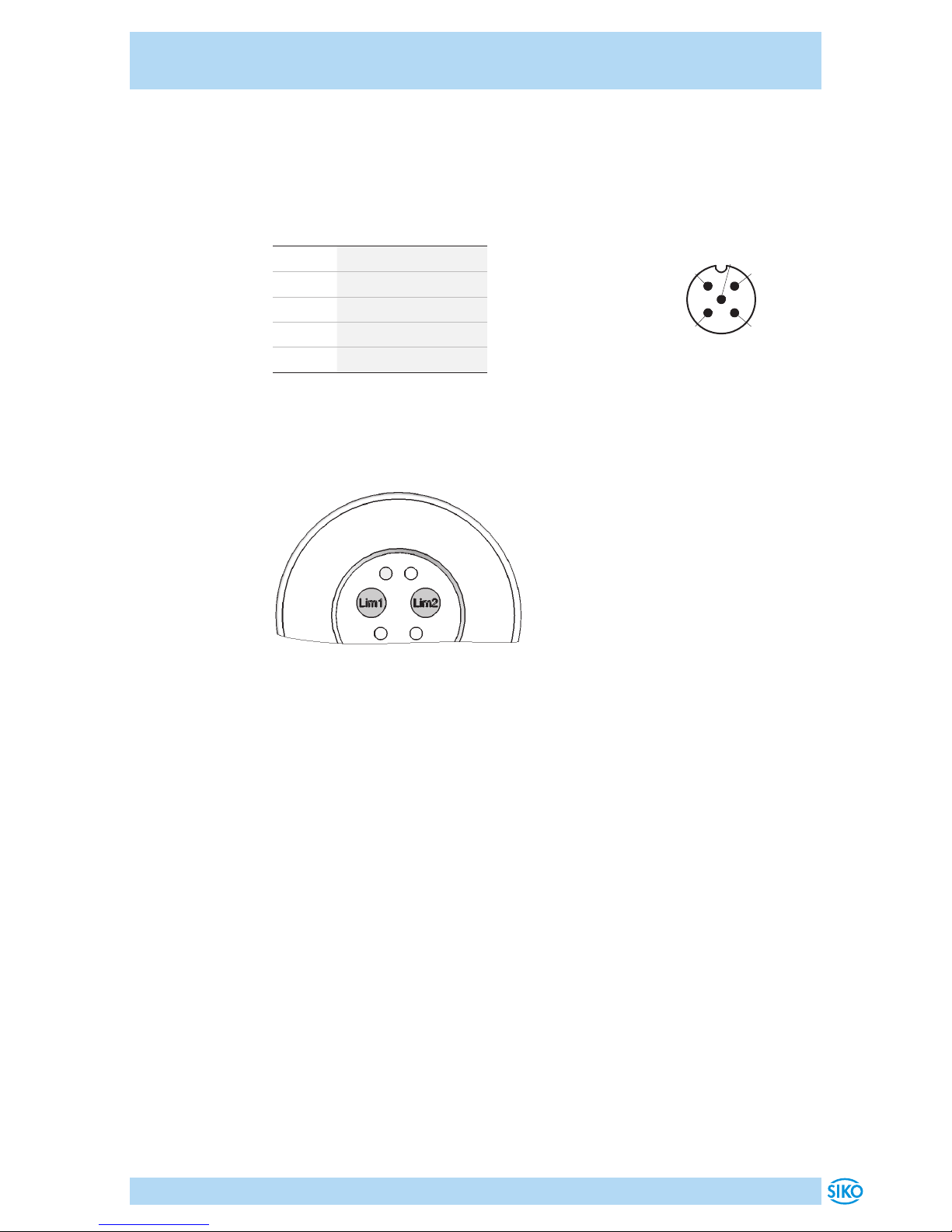

Anschlussbelegung
• 5 pol. Stiftkontakt M12 A-kodiert
Zubehör Gegenstecker siehe Kapitel 7.
PIN Belegung
1 Iout/Uout
2 +UB
3 GND
4 Limit 1
5 Limit 2
5 Inbetriebnahme
Funktion des Abgleichs
Der Programmiermodus wird durch gleichzeitiges Betätigen beider Tas-
ten für min. 15 Sekunden bis max. 20 Sekunden gestartet. Die Funktion
der Tasten ist ebenso durch Aktivieren der entsprechenden Limit-Eingänge
gegeben (Uin >12V; Uin ≤UB), siehe Kapitel 4.2. Der minimale Messbe-
reich beträgt 22.5°:
1. Welle zur kleinsten Position drehen.
2. Taste Lim1 für eine Sekunde drücken.
3. Welle zur größten Position drehen.
4. Taste Lim2 für eine Sekunde drücken.
Der analoge Ausgang ist auf den neuen Messbereich abgeglichen.
 


Ansichtseite = Steckseite

AV58M
Inbetriebnahme Deutsch
AV58M · Datum 12.09.2014 · Art. Nr. 85563 · Änd. Stand 351/14
8
LED Status
LED1 LED2 Beschreibung
ON OFF Normaler Betrieb mit Benutzerdaten
OFF ON Normaler Betrieb in Werkseinstellung
ON ON Programmiermodus starten
blinkt blinkt Im Programmiermodus
ON blinkt Position 1 setzen
blinkt ON Position 2 setzen
Zeitwerte
Aktion Zeit (sek.) Gerätestatus Anzeige
beide Tasten
gedrückt
15.0 Programmiersta-
tus starten
Beide LEDs gehen an,
nach der Freigabe begin-
nen sie zu blinken.
beide Tasten
gedrückt
30.0 Rücksetzung zur
Werkseinstel-
lung
Nach 15Sek. leuchten
beide LEDs, nach 30Sek.
gehen beide kurz aus,
dann bleibt LED2 an.
einzelne Taste
gedrückt
Normale Funk-
tion
Entweder LED1 oder
LED2 an.
Abbruch des Abgleichs
Um den Abgleich abzubrechen, müssen beide Tasten gleichzeitig gedrückt
werden. Es spielt keine Rolle, wenn eine Position bereits gesetzt wurde.
Rücksetzen auf Werkseinstellung
Beide Tasten gleichzeitig für 30 Sekunden drücken. Nach ca. 15 Sekunden
leuchten beide LEDs. Sobald die 30 Sekunden vorüber sind, ist das Gerät
wieder in Werkseinstellung. Durch den neuen LED Status kann dies erkannt
werden (LED2 leuchtet).

AV58M
Transport, Lagerung, Wartung und Entsorgung Deutsch
AV58M · Datum 12.09.2014 · Art. Nr. 85563 · Änd. Stand 351/14
9
Darstellung Preset








Spannungsausgang
Umdrehungen
 









Stromausgang
Umdrehungen
6 Transport, Lagerung, Wartung und Entsorgung
Transport und Lagerung
Absolutgeber sorgfältig behandeln, transportieren und lagern. Hierzu
sind folgende Punkte zu beachten:
• Absolutgeber in der ungeöneten Originalverpackung transportieren
und/oder lagern.
• Absolutgeber vor schädlichen physikalischen Einflüssen wie Staub,
Hitze und Feuchtigkeit schützen.

AV58M
Zubehör Anschluss-Stecker Deutsch
AV58M · Datum 12.09.2014 · Art. Nr. 85563 · Änd. Stand 351/14
10
• Anschlüsse weder durch mechanische noch durch thermische Einflüsse
beschädigen.
• Vor Montage ist der Absolutgeber auf Transportschäden zu untersu-
chen. Beschädigte Absolutgeber nicht einbauen.
Wartung
Bei korrektem Einbau nach Kapitel 4ist der Absolutgeber wartungsfrei.
Der Absolutgeber enthält eine Lebensdauerschmierung und muss unter
normalen Betriebsbedingungen nicht nachgeschmiert werden.
Entsorgung
Die elektronischen Bauteile des Absolutgebers enthalten umweltschädi-
gende Stoe und sind zugleich Wertstoträger. Der Absolutgeber muss
deshalb nach seiner endgültigen Stilllegung einem Recycling zuge-
führt werden. Die Umweltrichtlinien des jeweiligen Landes müssen hierzu
beachtet werden.
7 Zubehör Anschluss-Stecker
(nicht im Lieferumfang enthalten)
7.1 Gegenstecker M12 gerade
Empfehlung
`Litzenquerschnitt geschirmter Leitungen max. 0.75mm² (5pol.) /
Kabeldurchlass: ø6-ø8mm.
• Zubehör SIKO Art.Nr. "84109" M12 A-kodiert (Buchse 5pol.).
Montage (Abb. 1)
1. Dichtung an Schirmring (4) montieren.
2. Teile 1 ... 6 über Kabelmantel schieben.
3. Kabel abmanteln, Leiter abisolieren.
4. Schirm kürzen und umlegen.
5. Litzen in Einsatz (7) klemmen (entspr. Anschlussplan Kapitel 4.2).
6. Teile 2 ... 6 montieren. Schirm wird um Schirmring (4) gelegt.
7. Druckschraube (1) mit Kupplunghülse (5) verschrauben.
ACHTUNG

AV58M
Zubehör Anschluss-Stecker Deutsch
AV58M · Datum 12.09.2014 · Art. Nr. 85563 · Änd. Stand 351/14
11
Abb. 1: Gegenstecker M12 gerade










7.2 Gegenstecker M12 gewinkelt
Mehrfache Winkelverstellungen in eine Richtung, führen zu Leitungsver-
kürzung und Unterbrechung.
Empfehlung
`Litzenquerschnitt geschirmter Leitungen min. 0.14mm²; max.
0.75mm² / Kabeldurchlass: ø4-ø8mm
• Zubehör SIKO Art. Nr. "83006" M12 A-kodiert (Buchse 5pol.).
Montage (Abb. 2)
1. Druckmutter auf das Kabel fädeln.
2. Kabel abmanteln, Schirm kürzen.
3. Litzen durch das Gehäuse fädeln, abisolieren und anschließen.
4. Gehäuse auf Steckerkörper schrauben.
5. Druckmutter anziehen.
Abb. 2: Gegenstecker M12 gewinkelt



ACHTUNG
ACHTUNG

AV58M
Technische Daten Deutsch
AV58M · Datum 12.09.2014 · Art. Nr. 85563 · Änd. Stand 351/14
12
Ändern der Winkelstellung (Abb. 2)
1. Buchseneinsatz aufdrehen, leicht herausziehen und in gewünschte
Winkelstellung (45° Schritte) verdrehen.
2. Buchseneinsatz aufschrauben.
8 Technische Daten
Mechanische Daten Ergänzung
Welle Edelstahl rostfrei
Gehäuse Stahl vernickelt
Drehzahl ≤12000min-1
Trägheitsmoment ≤20gcm2
Anlaufdrehmoment ≤2Ncm bei 25°C
Wellenbelastung axial 20N
radial 80N
Gewicht ~0.15kg
Elektrische Daten Ergänzung
Betriebsspannung 15 … 30VDC 4 ... 20mA (MWI)
12 … 30VDC 0 ... 10V (MWU)
Stromaufnahme typisch 50mA ohne Last
Eingänge aktiv 12V ... UB Limit Eingänge
Linearität 0.15%
Last RL <500Ω bei UB ≥15VDC 4 ... 20mA (MWI)
RL >10kΩ bei UB ≥12VDC 0 ... 10V (MWU)
Einschaltzeit <1s
Einschwingzeit 80ms
Anschlussart 1x M12-Steckverbinder
(A-kodiert)
5-polig, 1x Stift
Systemdaten Ergänzung
Auflösung 12 bit (Ausgang) über den programmierten Mess-
bereich
Messbereich ≥22.5°
65536 Umdrehung(en)
16 Umdrehung(en) Werkseinstellung
Umgebungsbedingungen Ergänzung
Umgebungstemperatur -40 … 85°C

AV58M
Technische Daten Deutsch
AV58M · Datum 12.09.2014 · Art. Nr. 85563 · Änd. Stand 351/14
13
Umgebungsbedingungen Ergänzung
Lagertemperatur -40 … 85°C
relative Luftfeuchtigkeit 98% Betauung nicht zulässig
EMV EN 61000-6-2 Störfestigkeit / Immission
EN 61000-6-4 Störaussendung / Emission
Schutzart IP65 EN 60529
Schockfestigkeit ≤1000m/s2, 6ms EN 60068-2-27
Vibrationsfestigkeit ≤100m/s2, 10Hz … 1kHz EN 60068-2-6

AV58M
English
AV58M · Date 12.09.2014 · Art. No. 85563 · Mod. status 351/14
14
Table of contents
1 Documentation . . . . . . . . . . . . . . . . . . . 15
2 Safety information . . . . . . . . . . . . . . . . . . 15
2.1 Intended use . . . . . . . . . . . . . . . . . . . 15
2.2 Identification of dangers and notes . . . . . . . . . . 15
2.3 Target group . . . . . . . . . . . . . . . . . . . 16
2.4 Basic safety information . . . . . . . . . . . . . . 16
3 Identification . . . . . . . . . . . . . . . . . . . . 17
4 Installation . . . . . . . . . . . . . . . . . . . . . 17
4.1 Mechanical mounting . . . . . . . . . . . . . . . 17
4.2 Electrical Installation . . . . . . . . . . . . . . . 18
5 Commissioning . . . . . . . . . . . . . . . . . . . 19
6 Transport, Storage, Maintenance and Disposal . . . . . . 21
7 Accessory connector . . . . . . . . . . . . . . . . . 22
7.1 Straight matting connector M8 . . . . . . . . . . . 22
7.2 Right angle mating connector M12 . . . . . . . . . . 23
8 Technical data . . . . . . . . . . . . . . . . . . . . 24

AV58M
Documentation English
AV58M · Date 12.09.2014 · Art. No. 85563 · Mod. status 351/14
15
1 Documentation
The following documents describe this product:
• The data sheet describes the technical data, the dimensions, the pin
assignments, the accessories and the order key.
• The mounting instructions describe the mechanical and electrical ins-
tallation including all safety-relevant requirements and the associa-
ted technical specifications.
These documents can also be downloaded at "http://www.siko-global.
com/en-de/service-downloads".
2 Safety information
2.1 Intended use
The absolute encoder is a high-precision measuring instrument. It serves
exclusively for capturing absolute positions and revolutions, processing
the measured values and providing them as electrical output signals to the
downstream device. Use the absolute encoder exclusively for this purpose.
1. Observe all safety instructions contained herein.
2. Arbitrary modifications and changes to this absolute encoder are for-
bidden.
3. Observe the prescribed operating and installation conditions.
4. Operate the absolute encoder exclusively within the technical data
and the specified limits (see chapter 8).
2.2 Identification of dangers and notes
Safety notes consist of a signal sign and a signal word.
Danger classes
Immediate danger that may cause irreversible bodily harm resulting in
death, property damage or unplanned device reactions if you disregard
the instructions given.
Danger that may cause serious bodily harm, property damage or unplan-
ned device reactions if you disregard the instructions given.
Danger that may cause minor injury, property damage or unplanned device
reactions if you disregard the instructions given.
DANGER
WARNING
CAUTION

AV58M
Safety information English
AV58M · Date 12.09.2014 · Art. No. 85563 · Mod. status 351/14
16
Important operating information that may facilitate operation or cause
unplanned device reactions if disregarded including possible property
damage.
Signal signs
2.3 Target group
Installation instruction are intended for the configuration, commissioning
and mounting personnel of plant or machine manufacturers who possess
special expertise in drive technology. This group needs profound know-
ledge of an absolute encoder's necessary connections and its integration
into a complete machinery.
Insuciently qualified personnel
Insuciently qualified personnel cause personal injury, serious damage to
machinery or encoder.
`Configuration, commissioning, mounting and maintenance by trained
expert personnel only.
`This personnel must be able to recognize danger that might arise from
mechanical, electrical or electronic equipment.
Qualified personnel are persons who
• are familiar with the safety guidelines of the electrical and automation
technologies when performing configuration tasks;
• are authorized to commission, earth and label circuits and devices/
systems in accordance with the safety standards.
2.4 Basic safety information
Danger of explosion
`Do not use the absolute encoder in explosive zones.
Danger to man or machine
Danger to man or machine or damage to plant equipment caused by failure
or malfunctioning of the absolute encoder.
`Provide suitable safety installations including protective equipment or
limit switches.
`Put the machine out of operation and protect it against unintended
starting.
NOTICE
WARNING
DANGER
DANGER

AV58M
Identification English
AV58M · Date 12.09.2014 · Art. No. 85563 · Mod. status 351/14
17
Rotating parts
Bruising, rubbing, abrasing, seizing of extremities or clothes by touching
during operation any rotating parts as for example shaft.
`Prevent people from access by installing protective facilities.
External magnetic fields
Failures and data loss occur if strong magnetic fields influence the internal
measuring system.
`Protect the absolute encoder from impact by external magnets.
3 Identification
Please check the particular type of unit and type number from the identifi-
cation plate. Type number and the corresponding version are indicated in
the delivery documentation.
e. g. AV58M-0023
version number
type of unit
4 Installation
4.1 Mechanical mounting
Destruction of main bearings
Improper installation (e. g. tension on the shaft) causes additional heat
development and destruction of the absolute encoder in the long term.
`Ensure a low shaft and angle oset between shaft and accommodation
bore by applying appropriate manufacturing methods.
Forfeiture of guarantee
Improper coupling of the shaft, e. g. by using rigid couplers that exert
excessive force on the bearing of the shaft.
`For solid-shaft encoders use SIKO's compensating coupling, type
AK18.
WARNING
CAUTION
CAUTION
CAUTION

AV58M
Installation English
AV58M · Date 12.09.2014 · Art. No. 85563 · Mod. status 351/14
18
Absolute encoder failure
`When mounting pay attention to the IP type of protection (see chap-
ter 8).
`Do not open the absolute encoder yourself.
`Avoid impact on the device.
`Do not modify the device in any way.
Loss of type of protection
Sealing rings in the ball bearing are wearing parts! Therefore, the type of
protection depends on the service life and condition of the sealing rings.
Mounting the encoder
• Fasten the encoder by means of screws and clamping of the shaft. Take
care to mount the absolute encoder free from distortion.
• No forces must be transferred through the housing. Forces must act
exclusively on the shaft of the instrument.
4.2 Electrical Installation
Destruction of parts of equipment and loss of regulation control
`All lines for connecting the absolute encoder must be shielded.
`Do not disconnect or close live connections.
`Perform wiring work in the de-energized state only.
`Use strands with suitable ferrules.
`Prior to switching on check all mains and plug connections.
`Switch on operating voltage together with downstream electronics (e.
g., control unit).
Basically, all connections are protected against external interference.
Choose a place of operation that excludes inductive or capacitive inter-
ference influences on the absolute encoder. When mounting the system
keep a maximum possible distance from lines loaded with interference. If
necessary, provide additional installations including screening shields or
metallized housings.
Admissible power input
Supply for the absolute encoder shall be sized suciently. The voltage
values are a function of the device design and can be referred to in the
technical data in chapter 8.
CAUTION
NOTICE
WARNING

AV58M
Commissioning English
AV58M · Date 12.09.2014 · Art. No. 85563 · Mod. status 351/14
19
Pin assignment
• Plug pin 5 pin M12 A-coded
For mating connector and cable extension accessories see chapter 7.
PIN Designation
1 Iout/Uout
2 +UB
3 GND
4 Limit 1
5 Limit 2
5 Commissioning
Function of alignment
Start the programming mode by simultaneously pressing both keys for
min. 15 seconds up to max. 20 seconds. The keys' function is also given by
activating the relevant limit inputs (Uin >12V; Uin ≤UB), see chapter 4.2.
The minimum range of measurement is 22.5°:
1. Turn shaft to the smallest position
2. Press Lim1 key for one second.
3. Turn shaft to the largest position.
4. Press Lim2 key for one second.
The analog output is aligned to the new measuring range.
viewing side = plug-in side
 



AV58M
Commissioning English
AV58M · Date 12.09.2014 · Art. No. 85563 · Mod. status 351/14
20
LED status
LED1 LED2 Description
ON OFF Normal operation with user data
OFF ON Normal operation with factory settings
ON ON Start programming mode
blinks blinks In programming mode
ON blinks Set position 1
blinks ON Set position 2
Time values
Action Time (sec.) Device status Display
Both keys
pressed
15.0 Start program-
ming mode
Both LEDs are illumina-
ted and start blinking after
being released.
Both keys
pressed
30.0 Reset to factory
settings
Both LEDs are illumina-
ted after 15secs; both will
be shortly o after 30secs,
LED2 remains illuminated.
Single key
pressed
Normal function Either LED1 or LED2 on.
Cancellation of alignment
Simultaneously press both keys to cancel alignment. It plays no role when
one position was already set.
Resetting to factory settings
Simultaneously press both keys for 30 seconds. Both LEDs will be illumina-
ted after approx. 15 seconds. The device will return to the factory settings
as soon as 30 seconds have gone. This can be recognized by the new LED
status (LED2 is on).
