Siko WV36M/CAN User manual

216/20
WV36M/CAN
Winkelkodierer Absolut
Originalmontageanleitung Deutsch Seite2
Absolute Encoder
Translation of the Original Installation Instructions English page11

WV36M/CAN
Deutsch
WV36M/CAN · Datum 29.09.2020 · Art. Nr. 85488 · Änd. Stand 216/20
2
Inhaltsverzeichnis
1 Dokumentation . . . . . . . . . . . . . . . . . . . . 3
2 Sicherheitshinweise . . . . . . . . . . . . . . . . . . 3
2.1 Bestimmungsgemäße Verwendung . . . . . . . . . . . 3
2.2 Kennzeichnung von Gefahren und Hinweisen . . . . . . . 3
2.3 Zielgruppe . . . . . . . . . . . . . . . . . . . . . 4
2.4 Grundlegende Sicherheitshinweise . . . . . . . . . . . 5
3 Identifikation . . . . . . . . . . . . . . . . . . . . . 5
4 Installation . . . . . . . . . . . . . . . . . . . . . . 5
4.1 Mechanische Montage . . . . . . . . . . . . . . . . 5
4.2 Elektrische Installation . . . . . . . . . . . . . . . 6
5 Inbetriebnahme . . . . . . . . . . . . . . . . . . . . 7
6 Transport, Lagerung, Wartung und Entsorgung . . . . . . . 7
7 Zubehör Anschluss-Stecker . . . . . . . . . . . . . . . 8
7.1 Gegenstecker M12 gerade . . . . . . . . . . . . . . . 8
7.2 Gegenstecker M12 gewinkelt . . . . . . . . . . . . . 9
8 Technische Daten . . . . . . . . . . . . . . . . . . 10

WV36M/CAN
Dokumentation Deutsch
WV36M/CAN · Datum 29.09.2020 · Art. Nr. 85488 · Änd. Stand 216/20
3
1 Dokumentation
Zu diesem Produkt gibt es folgende Dokumente:
• Datenblatt beschreibt die technischen Daten, die Abmaße, die
Anschlussbelegungen, das Zubehör und den Bestellschlüssel.
• Montageanleitung beschreibt die mechanische und die elektrische
Montage mit allen sicherheitsrelevanten Bedingungen und der dazu-
gehörigen technischen Vorgaben.
• Benutzerhandbuch zur Inbetriebnahme und zum Einbinden des Win-
kelkodierers in ein Feldbussystem.
Diese Dokumente sind auch unter "http://www.siko-global.com/p/
wv36m-can" zu finden.
2 Sicherheitshinweise
2.1 Bestimmungsgemäße Verwendung
Der Winkelkodierer ist ein Präzisionsmessgerät. Er dient ausschließlich zur
Erfassung von absoluten Winkelpositionen und Umdrehungen, der Auf-
bereitung und Bereitstellung der Messwerte als elektrische Ausgangssig-
nale für das Folgegerät. Der Winkelkodierer darf ausschließlich zu diesem
Zweck verwendet werden.
1. Beachten Sie alle Sicherheitshinweise in dieser Anleitung.
2. Lesen Sie alle beigefügten Dokumentationen auf der CD.
3. Eigenmächtige Umbauten und Veränderungen an dem Winkelkodierer
sind verboten.
4. Die vorgeschriebenen Betriebs- und Installationsbedingungen sind
einzuhalten.
5. Der Winkelkodierer darf nur innerhalb der technischen Daten und der
angegebenen Grenzen betrieben werden (siehe Kapitel 8).
2.2 Kennzeichnung von Gefahren und Hinweisen
Sicherheitshinweise bestehen aus dem Signalzeichen und einem Signal-
wort.
Gefahrenklassen
Unmittelbare Gefährdungen die zu schweren irreversiblen Körperverlet-
zungen mit Todesfolge, Sachschäden oder ungeplanten Gerätereaktionen
führen können, sofern Sie die gegebenen Anweisungen missachten.
GEFAHR

WV36M/CAN
Sicherheitshinweise Deutsch
WV36M/CAN · Datum 29.09.2020 · Art. Nr. 85488 · Änd. Stand 216/20
4
Gefährdungen die zu schweren Körperverletzungen, Sachschäden oder
ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen
Anweisungen missachten.
Gefährdungen die zu leichten Verletzungen, Sachschäden oder ungeplan-
ten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisun-
gen missachten.
Wichtige Betriebshinweise die die Bedienung erleichtern oder die bei
Nichtbeachtung zu ungeplanten Gerätereaktionen führen können und
somit möglicherweise zu Sachschäden führen können.
Signalzeichen
2.3 Zielgruppe
Montageanleitung und Benutzerhandbuch wenden sich an das Projek-
tierungs-, Inbetriebnahme- und Montagepersonal von Anlagen- oder
Maschinenherstellern, das über besondere Kenntnisse innerhalb der
Antriebstechnik verfügt. Dieser Personenkreis benötigt fundierte Kennt-
nisse über die notwendigen Anschlüsse eines Winkelkodierers und dessen
Integration in die komplette Maschinenanlage.
Nicht ausreichend qualifiziertes Personal
Personenschäden, schwere Schäden an Maschine und Winkelkodierer wer-
den durch nicht ausreichend qualifiziertes Personal verursacht.
`Projektierung, Inbetriebnahme, Montage und Wartung nur durch
geschultes Fachpersonal.
`Dieses Personal muss in der Lage sein, Gefahren, welche durch die
mechanische, elektrische oder elektronische Ausrüstung verursacht
werden können, zu erkennen.
Qualifiziertes Personal
sind Personen, die
• als Projektierungspersonal mit den Sicherheitsrichtlinien der Elektro-
und Automatisierungstechnik vertraut sind;
• als Inbetriebnahme und Monatagepersonal berechtigt sind, Strom-
kreise und Geräte/Systeme gemäß den Standards der Sicherheitstech-
nik in Betrieb zu nehmen, zu erden und zu kennzeichnen.
WARNUNG
VORSICHT
ACHTUNG
WARNUNG

WV36M/CAN
Identifikation Deutsch
WV36M/CAN · Datum 29.09.2020 · Art. Nr. 85488 · Änd. Stand 216/20
5
2.4 Grundlegende Sicherheitshinweise
Explosionsgefahr
`Winkelkodierer nicht in explosionsgefährdeten Zonen einsetzen.
Gefährdung von Mensch oder Maschine
Gefährdung von Mensch oder Beschädigung von Betriebseinrichtungen
durch Ausfall oder Fehlfunktion des Winkelkodierers.
`Geeignete Sicherheitsmaßnahmen wie Schutzvorrichtungen oder End-
schalter vorsehen.
`Maschine außer Betrieb setzen und gegen unbeabsichtigtes Einschal-
ten sichern.
Rotierende Teile
Quetschungen, Reibung, Abschürfen, Erfassen von Gliedmaßen und Klei-
dung durch Berühren von rotierende Teile wie z. B. Welle im Betrieb.
`Zugrismöglichkeit durch Schutzmaßnahmen verhindern.
Externe Magnetfelder
Es kommt zu Betriebsstörungen und Datenverlust, wenn starke externe
Magnetfelder das interne Messsystem beeinflussen.
`Schützen Sie den Winkelkodierer vor Einflüssen von Fremdmagneten.
3 Identifikation
Das Typenschild zeigt den Gerätetyp mit Variantennummer. Die Lieferpa-
piere ordnen jeder Variantennummer eine detaillierte Bestellbezeichnung
zu.
z. B. WV36M/CAN-0023
Varianten-Nr.
Geräte-Typ
4 Installation
4.1 Mechanische Montage
Zerstörung Hauptlager
Unsachgemäße Montage (z. B. Spannungen an der Welle) führt zu zusätz-
licher Erwärmung und langfristig zur Zerstörung des Winkelkodierers.
`Sorgen Sie für einen geringen Wellen- und Winkelversatz zwischen
Welle und Aufnahmebohrung durch geeignete Fertigungsmaßnahmen.
GEFAHR
GEFAHR
WARNUNG
VORSICHT
VORSICHT

WV36M/CAN
Installation Deutsch
WV36M/CAN · Datum 29.09.2020 · Art. Nr. 85488 · Änd. Stand 216/20
6
Verfall der Garantie
Unsachgemäßes Kuppeln der Welle z. B. mit steifen Kupplungen, die zu
große Kräfte auf die Lagerung der Welle erzeugen.
`Verwenden Sie bei Vollwellengebern die SIKO-Ausgleichskupplung Typ
AK18.
Ausfall Winkelkodierer
`IP-Schutzart bei Montage beachten (siehe Kapitel 8).
`Winkelkodierer nicht selbst önen.
`Schläge auf das Gerät vermeiden.
`Keinerlei Veränderung am Gerät vornehmen.
Verlust der Schutzart
Dichtringe im Kugellager sind Verschleißteile! Die Schutzart ist deshalb
abhängig von Lebensdauer und Zustand der Dichtringe.
Anbau des Gebers
• Die Befestigung erfolgt mittels Schrauben oder Servoklammern und
Klemmung der Welle. Montieren Sie den Winkelkodierer möglichst ver-
spannungsfrei.
• Kräfte dürfen nicht durch das Gehäuse übertragen werden. Sie dürfen
ausschließlich an der Welle des Geräts wirken.
4.2 Elektrische Installation
Zerstörung von Anlagenteilen und Verlust der Steuerungskontrolle
`Alle Leitungen für den Winkelkodierer müssen geschirmt sein.
`Anschlussverbindungen nicht unter Spannung schließen oder lösen.
`Verdrahtungsarbeiten spannungslos durchführen.
`Litzen mit geeigneten Aderendhülsen versehen.
`Vor dem Einschalten sind alle Leitungsanschlüsse und Steckverbindun-
gen zu überprüfen.
`Betriebsspannung gemeinsam mit der Folgeelektronik (z. B. Steue-
rung) einschalten.
Alle Anschlüsse sind prinzipiell gegen äußere Störeinflüsse geschützt. Der
Einsatzort ist so zu wählen, dass induktive oder kapazitive Störungen nicht
auf den Winkelkodierer oder dessen Anschlussleitungen einwirken können.
Das System in möglichst großem Abstand von Leitungen einbauen, die mit
Störungen belastet sind. Gegebenenfalls sind zusätzliche Maßnahmen,
wie Schirmbleche oder metallisierte Gehäuse vorzusehen.
VORSICHT
VORSICHT
ACHTUNG
WARNUNG

WV36M/CAN
Inbetriebnahme Deutsch
WV36M/CAN · Datum 29.09.2020 · Art. Nr. 85488 · Änd. Stand 216/20
7
Zulässige Leistungsaufnahme
Die Versorgung für den Winkelkodierer ist ausreichend zu dimensionieren.
Die Spannungswerte sind abhängig von der Geräteausführung und sind
den technischen Daten in Kapitel 8zu entnehmen.
Anschlussbelegung
• 5 pol. Stiftkontakt (M12 A-kodiert)
Zubehör Gegenstecker siehe Kapitel 7.
PIN Belegung
1 CAN_GND
2 +UB
3 GND
4 CAN_H
5 CAN_L
5 Inbetriebnahme
Beschreibung CANopen, SAE J1939 ist der beigefügten CD oder auf
unserer Homepage (siehe Kapitel 1) zu entnehmen.
6 Transport, Lagerung, Wartung und Entsorgung
Transport und Lagerung
Winkelkodierer sorgfältig behandeln, transportieren und lagern. Hierzu
sind folgende Punkte zu beachten:
• Winkelkodierer in der ungeöneten Originalverpackung transportie-
ren und/oder lagern.
• Winkelkodierer vor schädlichen physikalischen Einflüssen wie Staub,
Hitze und Feuchtigkeit schützen.
• Anschlüsse weder durch mechanische noch durch thermische Einflüsse
beschädigen.
• Vor Montage ist der Winkelkodierer auf Transportschäden zu untersu-
chen. Beschädigte Winkelkodierer nicht einbauen.
Wartung
Bei korrektem Einbau nach Kapitel 4ist der Winkelkodierer wartungsfrei.
Der Winkelkodierer enthält eine Lebensdauerschmierung und muss unter
normalen Betriebsbedingungen nicht nachgeschmiert werden.
Ansichtseite = Steckseite





ACHTUNG

WV36M/CAN
Zubehör Anschluss-Stecker Deutsch
WV36M/CAN · Datum 29.09.2020 · Art. Nr. 85488 · Änd. Stand 216/20
8
Entsorgung
Die elektronischen Bauteile des Winkelkodierers enthalten umweltschä-
digende Stoe und sind zugleich Wertstoträger. Der Winkelkodierer
muss deshalb nach seiner endgültigen Stilllegung einem Recycling zuge-
führt werden. Die Umweltrichtlinien des jeweiligen Landes müssen hierzu
beachtet werden.
7 Zubehör Anschluss-Stecker
(nicht im Lieferumfang enthalten)
7.1 Gegenstecker M12 gerade
Empfehlung
`Litzenquerschnitt geschirmter Leitungen ≤0.75mm² / Kabeldurchlass:
ø6 ... ø8mm.
• Zubehör SIKO Art.Nr. "84109" (Buchse 5pol.).
Montage (Abb. 1)
1. Dichtung an Schirmring (4) montieren.
2. Teile 1 ... 6 über Kabelmantel schieben.
3. Kabel abmanteln, Leiter abisolieren.
4. Schirm kürzen und umlegen.
5. Litzen in Einsatz (7) klemmen (entspr. Anschlussplan Kapitel 4.2).
6. Teile 2 ... 6 montieren. Schirm wird um Schirmring (4) gelegt.
7. Druckschraube (1) mit Kupplunghülse (5) verschrauben.
Abb. 1: Gegenstecker M12 gerade










ACHTUNG

WV36M/CAN
Zubehör Anschluss-Stecker Deutsch
WV36M/CAN · Datum 29.09.2020 · Art. Nr. 85488 · Änd. Stand 216/20
9

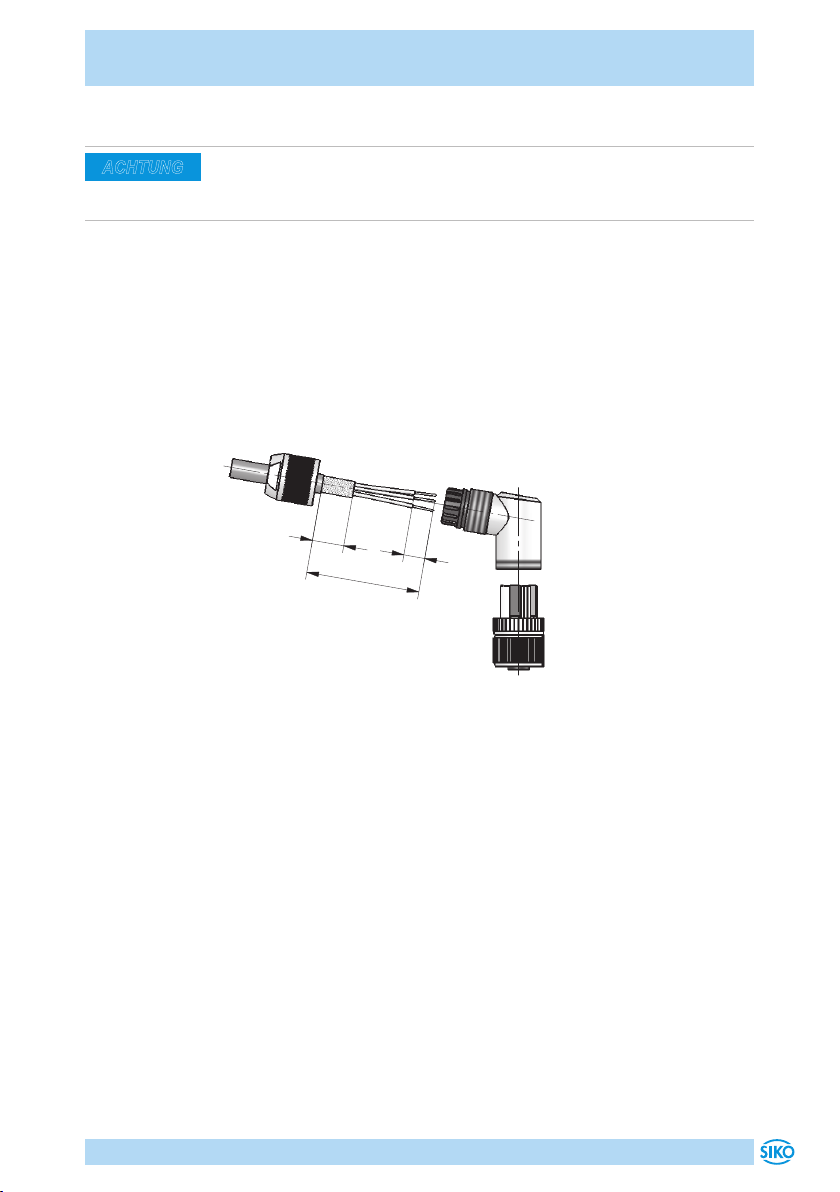

7.2 Gegenstecker M12 gewinkelt
Empfehlung
`Litzenquerschnitt geschirmter Leitungen 0.14 ... 0.75mm² / Kabel-
durchlass: ø4 ... ø8mm
• Zubehör SIKO Art. Nr. "83006" (Buchse 5pol.).
Montage (Abb. 2)
1. Druckmutter und Gehäuse auf das Kabel schieben.
2. Kabel abmanteln, Schirm kürzen.
3. Adern abisolieren und anschließen.
4. Gehäuse mit Einsatz verschrauben.
5. Druckmutter anziehen.
8
31
12
Abb. 2: Gegenstecker M12 gewinkelt
Ändern der Winkelstellung (Abb. 2)
1. Einsatz aufdrehen, leicht herausziehen und in gewünschte Winkelstel-
lung (45° Schritte) verdrehen.
2. Einsatz aufschrauben.
ACHTUNG

WV36M/CAN
Technische Daten Deutsch
WV36M/CAN · Datum 29.09.2020 · Art. Nr. 85488 · Änd. Stand 216/20
10
8 Technische Daten
Mechanische Daten Ergänzung
Welle Edelstahl rostfrei
Flansch Aluminium
Gehäuse Stahl vernickelt
Drehzahl ≤12000min-1
Trägheitsmoment ≤30gcm2
Anlaufdrehmoment ≤3Ncm bei 20°C
Wellenbelastung axial ≤40N
radial ≤110N
Gewicht ~0.15kg
Elektrische Daten Ergänzung
Betriebsspannung 9 … 30VDC verpolsicher
Leistungsaufnahme ≤1.2W
Schnittstelle gemäß ISO 11898, galvanisch
isoliert
CANopen (DS406), SAE J1939
Adresse einstellbar per SDO oder Layer Setting Ser-
vice (LSS)
Baudrate ≤1MBit/s
Zykluszeit ≥1ms
Systemdaten Ergänzung
Auflösung 4096
Verfahrbereich 4096 Umdrehung(en)
8192 Umdrehung(en)
Umgebungsbedingungen Ergänzung
Umgebungstemperatur -40 … 85°C
Lagertemperatur -40 … 85°C
relative Luftfeuchtigkeit 98% Betauung nicht zulässig
EMV EN 61000-6-2 Störfestigkeit / Immission
EN 61000-6-4 Störaussendung / Emission
Schutzart IP65 EN 60529
Schockfestigkeit ≤1000m/s2, 6ms EN 60068-2-27
Vibrationsfestigkeit ≤100m/s2, 10Hz … 1kHz EN 60068-2-6

WV36M/CAN
English
WV36M/CAN · Date 29.09.2020 · Art. No. 85488 · Mod. status 216/20
11
Table of contents
1 Documentation . . . . . . . . . . . . . . . . . . . 12
2 Safety information . . . . . . . . . . . . . . . . . . 12
2.1 Intended use . . . . . . . . . . . . . . . . . . . 12
2.2 Identification of dangers and notes . . . . . . . . . . 12
2.3 Target group . . . . . . . . . . . . . . . . . . . 13
2.4 Basic safety information . . . . . . . . . . . . . . 13
3 Identification . . . . . . . . . . . . . . . . . . . . 14
4 Installation . . . . . . . . . . . . . . . . . . . . . 14
4.1 Mechanical mounting . . . . . . . . . . . . . . . 14
4.2 Electrical Installation . . . . . . . . . . . . . . . 15
5 Commissioning . . . . . . . . . . . . . . . . . . . 16
6 Transport, Storage, Maintenance and Disposal . . . . . . 16
7 Accessory connector . . . . . . . . . . . . . . . . . 17
7.1 Straight matting connector M12 . . . . . . . . . . . 17
7.2 Right angle mating connector M12 . . . . . . . . . . 18
8 Technical data . . . . . . . . . . . . . . . . . . . . 19

WV36M/CAN
Documentation English
WV36M/CAN · Date 29.09.2020 · Art. No. 85488 · Mod. status 216/20
12
1 Documentation
The following documents describe this product:
• The data sheet describes the technical data, the dimensions, the pin
assignments, the accessories and the order key.
• The mounting instructions describe the mechanical and electrical ins-
tallation including all safety-relevant requirements and the associa-
ted technical specifications.
• The user manual for commissioning and integrating the encoder into a
fieldbus system.
These documents can also be downloaded at "http://www.siko-global.
com/p/wv36m-can".
2 Safety information
2.1 Intended use
The angle encoder is a high-precision measuring instrument. It serves
exclusively for capturing absolute angle positions and revolutions, proces-
sing the measured values and providing them as electrical output signals
to the downstream device. Use the angle encoder exclusively for this pur-
pose.
1. Observe all safety instructions contained herein.
2. Read all documents provided on the CD.
3. Arbitrary modifications and changes to this absolute encoder are for-
bidden.
4. Observe the prescribed operating and installation conditions.
5. Operate the absolute encoder exclusively within the technical data
and the specified limits (see chapter 8).
2.2 Identification of dangers and notes
Safety notes consist of a signal sign and a signal word.
Danger classes
Immediate danger that may cause irreversible bodily harm resulting in
death, property damage or unplanned device reactions if you disregard
the instructions given.
Danger that may cause serious bodily harm, property damage or unplan-
ned device reactions if you disregard the instructions given.
DANGER
WARNING

WV36M/CAN
Safety information English
WV36M/CAN · Date 29.09.2020 · Art. No. 85488 · Mod. status 216/20
13
Danger that may cause minor injury, property damage or unplanned device
reactions if you disregard the instructions given.
Important operating information that may facilitate operation or cause
unplanned device reactions if disregarded including possible property
damage.
Signal signs
2.3 Target group
Installation instructions and User manual are intended for the configura-
tion, commissioning and mounting personnel of plant or machine manu-
facturers who possess special expertise in drive technology. This group
needs profound knowledge of an absolute encoder's necessary connec-
tions and its integration into a complete machinery.
Insuciently qualified personnel
Insuciently qualified personnel cause personal injury, serious damage to
machinery or encoder.
`Configuration, commissioning, mounting and maintenance by trained
expert personnel only.
`This personnel must be able to recognize danger that might arise from
mechanical, electrical or electronic equipment.
Qualified personnel are persons who
• are familiar with the safety guidelines of the electrical and automation
technologies when performing configuration tasks;
• are authorized to commission, earth and label circuits and devices/
systems in accordance with the safety standards.
2.4 Basic safety information
Danger of explosion
`Do not use the absolute encoder in explosive zones.
CAUTION
NOTICE
WARNING
DANGER

WV36M/CAN
Identification English
WV36M/CAN · Date 29.09.2020 · Art. No. 85488 · Mod. status 216/20
14
Danger to man or machine
Danger to man or machine or damage to plant equipment caused by failure
or malfunctioning of the angle encoder.
`Provide suitable safety installations including protective equipment or
limit switches.
`Put the machine out of operation and protect it against unintended
starting.
Rotating parts
Bruising, rubbing, abrasing, seizing of extremities or clothes by touching
during operation any rotating parts as for example shaft.
`Prevent people from access by installing protective facilities.
External magnetic fields
Failures and data loss occur if strong magnetic fields influence the internal
measuring system.
`Protect the encoder from impact by external magnets.
3 Identification
Please check the particular type of unit and type number from the identifi-
cation plate. Type number and the corresponding version are indicated in
the delivery documentation.
e. g. WV36M/CAN-0023
version number
type of unit
4 Installation
4.1 Mechanical mounting
Destruction of main bearings
Improper installation (e. g. tension on the shaft) causes additional heat
development and destruction of the absolute encoder in the long term.
`Ensure a low shaft and angle oset between shaft and accommodation
bore by applying appropriate manufacturing methods.
DANGER
WARNING
CAUTION
CAUTION

WV36M/CAN
Installation English
WV36M/CAN · Date 29.09.2020 · Art. No. 85488 · Mod. status 216/20
15
Forfeiture of guarantee
Improper coupling of the shaft, e. g. by using rigid couplers that exert
excessive force on the bearing of the shaft.
`For solid-shaft encoders use SIKO's compensating coupling, type
AK18.
Absolute encoder failure
`When mounting pay attention to the IP type of protection (see chap-
ter 8).
`Do not open the absolute encoder yourself.
`Avoid impact on the device.
`Do not modify the device in any way.
Loss of type of protection
Sealing rings in the ball bearing are wearing parts! Therefore, the type of
protection depends on the service life and condition of the sealing rings.
Mounting the encoder
• Fasten the encoder by means of screws or servo clamps and clamping
of the shaft. Take care to mount the encoder free from distortion.
• No forces must be transferred through the housing. Forces must act
exclusively on the shaft of the instrument.
4.2 Electrical Installation
Destruction of parts of equipment and loss of regulation control
`All lines for connecting the absolute encoder must be shielded.
`Do not disconnect or close live connections.
`Perform wiring work in the de-energized state only.
`Use strands with suitable ferrules.
`Prior to switching on check all mains and plug connections.
`Switch on operating voltage together with downstream electronics (e.
g., control unit).
Basically, all connections are protected against external interference.
Choose a place of operation that excludes inductive or capacitive inter-
ference influences on the absolute encoder. When mounting the system
keep a maximum possible distance from lines loaded with interference. If
necessary, provide additional installations including screening shields or
metallized housings.
CAUTION
CAUTION
NOTICE
WARNING

WV36M/CAN
Commissioning English
WV36M/CAN · Date 29.09.2020 · Art. No. 85488 · Mod. status 216/20
16
Admissible power input
Supply for the absolute encoder shall be sized suciently. The voltage
values are a function of the device design and can be referred to in the
technical data in chapter 8.
Pin assignment
• Plug pin 5 pin (M12 A-coded)
For mating connector and cable extension accessories see chapter 7.
PIN Designation
1 CAN_GND
2 +UB
3 GND
4 CAN_H
5 CAN_L
5 Commissioning
Please refer to the enclosed CD or on our homepage (see chapter 1) for
the description of CANopen, SAE J1939.
6 Transport, Storage, Maintenance and Disposal
Transport and storage
Handle, transport and store absolute encoder with care. Pay attention to
the following points:
• Transport and / or store absolute encoders in the unopened original
packaging.
• Protect absolute encoders from harmful physical influences including
dust, heat and humidity.
• Do not damage connections through mechanical or thermal impact.
• Prior to installation inspect the absolute encoder for transport dama-
ges. Do not install damaged absolute encoders.
Maintenance
With correct installation according to chapter 4the absolute encoder
requires no maintenance. The absolute encoder has received lifetime lub-
rication and need not be lubricated under normal operating conditions.
viewing side = plug-in side





NOTICE

WV36M/CAN
Accessory connector English
WV36M/CAN · Date 29.09.2020 · Art. No. 85488 · Mod. status 216/20
17
Disposal
The absolute encoder's electronic components contain materials that are
harmful for the environment and are carriers of recyclable materials at the
same time. Therefore, the absolute encoder must be recycled after it has
been taken out of operation ultimately. Observe the environment protec-
tion guidelines of your country.
7 Accessory connector
(not included in the scope of delivery)
7.1 Straight matting connector M12
Advice
`Strand cross sections of screened lines ≤0.75mm² / cable feed-
through: ø6 ... ø8mm.
• Accessory SIKO art. no. "84109" (socket contact 5pin).
Mounting (Fig. 1)
1. Mount seal to screen ring (4).
2. Slip parts 1 to 6 over outer cable.
3. Strip cable sheath, isolate conductor.
4. Shorten and turn down screen.
5. Clamp wires into socket (7) (follow connection diagram chapter 4.2).
6. Mount parts 2 ... 6. Place screen around screen ring (4).
7. Screw pressure screw (1) on coupling sleeve (5).
Fig. 1: Straight matting connector M12










NOTICE

WV36M/CAN
Accessory connector English
WV36M/CAN · Date 29.09.2020 · Art. No. 85488 · Mod. status 216/20
18
7.2 Right angle mating connector M12
Advice
`Strand cross-section of screened lines 0.14 ... 0.75mm² / cable feed-
through: ø4 ... ø8mm.
• Accessory SIKO art. no. "83006" (socket contact 5pin).
Mounting (Fig. 2)
1. Slide the pressure nut and housing along the cable.
2. Strip the cable, shorten the screen.
3. Strip wires and connect.
4. Screw housing with insert.
5. Tighten pressure nut.
8
31
12
Fig. 2: Right angle mating connector M12
Changing the angle position (Fig. 2)
1. Turn on insert, slightly pull out and rotate to desired angular position
(in steps of 45°).
2. Screw on insert.
NOTICE

WV36M/CAN
Technical data English
WV36M/CAN · Date 29.09.2020 · Art. No. 85488 · Mod. status 216/20
19
8 Technical data
Mechanical data Additional information
Shaft stainless steel
Flange aluminum
Housing nickel-plated steel
Speed ≤12000min-1
Moment of inertia ≤30gcm2
Starting torque ≤3Ncm at 20°C
Shaft load rating axial ≤40N
radial ≤110N
Weight ~0.15kg
Electrical data Additional information
Operating voltage 9 … 30VDC reverse polarity protection
Power input ≤1.2W
Interface according to ISO 11898,
galvanically isolated
CANopen (DS406), SAE J1939
Address adjustable via SDO or Layer Setting Service
(LSS)
Baud rate ≤1MBit/s
Cycle time ≥1ms
System data Additional information
Resolution 4096
Travel range 4096 revolution(s)
8192 revolution(s)
Ambient conditions Additional information
Ambient temperature -40 … 85°C
Storage temperature -40 … 85°C
Relative humidity 98% condensation inadmissible
EMC EN 61000-6-2 interference resistance / immission
EN 61000-6-4 emitted interference / emission
Protection category IP65 EN 60529
Shock resistance ≤1000m/s2, 6ms EN 60068-2-27
Vibration resistance ≤100m/s2, 10Hz … 1kHz EN 60068-2-6

SIKO GmbH
Weihermattenweg 2
79256 Buchenbach
Telefon/Phone
[phone]
Telefax/Fax
[phone]
E-Mail
[email protected]
Internet
www.siko-global.com
Service
suppor[email protected] Änderungen vorbehalten · Subject to technical alternations · 29.09.2020 · 216/20
