Siko MA02/1 User manual

MA02/1 Datum 31.01.02 Art.Nr. 78246 Z.Nr. 8664064 Änd.Stand 034/02 1
1
2
3
3. Mechanische Montage
DieMontagedarfnurgemäßderangegebenen
IP-Schutzartvorgenommenwerden.DieAnzei-
ge muss ggfs. zusätzlich gegen schädliche
Umwelteinflüsse,wiez.B.Spritzwasser,Staub,
Schläge,Temperaturgeschütztwerden.
EinbaugehäuseEG
•GerätinSchalttafelausschnitt(1)schiebenbis
diePanel-Clips(2)dasGehäuselosehalten.
Die seitliche Zentrierung (3) leicht andrücken
unddasGehäuseindenAusschnitt(1)schieben
bisdiePanel-Clips (2) vollständig einrasten.
Abb. 1: Einbau
TischgehäuseTG
ZumAnschraubendesGeräteskönnendieGum-
mifüßeentferntwerden.
Achtung ! Diemax.Einschraubtiefevon
6.5 mm darf nicht überschritten werden!
4. Elektrischer Anschluss
• Anschlussverbindungen dürfen nicht unter
Spannunggeschlossenodergelöstwerden!
• Verdrahtungsarbeitendürfennurspannungs-
loserfolgen!
• Litzensind mit Aderendhülsen zuversehen.
• Vor dem Einschalten sind alle Leitungsan-
schlüsse und Steckverbindungen zu überprü-
fen.
HinweisezurStörsicherheit
AlleAnschlüssesindgegenäußereStöreinflüs-
se geschützt. Der Einsatzort ist aber so zu
wählen, dass induktive oder kapazitive Stö-
rungen nicht auf die Anzeige oder deren
Anschlussleitungeneinwirkenkönnen! Durch
geeigneteKabelführung undVerdrahtungkön-
nen Störeinflüsse (z.B. von Schaltnetzteilen,
Motoren, getakteten Reglern oder Schützen)
Benutzerinformation
MA02/1
Magnetbandanzeige
DEUTSCH
1. Gewährleistungshinweise
• LesenSievorderMontageundderInbetrieb-
nahme dieses Dokument sorgfältig durch. Be-
achten Sie zu Ihrer eigenen Sicherheit und der
BetriebssicherheitalleWarnungenundHinwei-
se.
• IhrProdukthat unser Werk in geprüftem und
betriebsbereitem Zustand verlassen. Für den
Betrieb gelten die angegeben Spezifikationen
und die Angaben auf dem Typenschild als Be-
dingung.
• Garantieansprüche gelten nur für Produkte
der Firma SIKO GmbH. Bei dem Einsatz in
VerbindungmitFremdproduktenbestehtfürdas
GesamtsystemkeinGarantieanspruch.
• Reparaturen dürfen nur im Werk vorgenom-
menwerden.FürweitereFragenstehtIhnendie
FirmaSIKO GmbH gerne zurVerfügung.
2. Identifikation
Das Typenschild zeigt den Gerätetyp mit Vari-
antennummer. Die Lieferpapiere ordnen jeder
VariantennummereinedetaillierteBestellbezeich-
nungzu.
z.B. MA02/1-0023 Varianten-Nr.
Geräte-Typ

2 MA02/1 Datum 31.01.02 Art.Nr. 78246 Z.Nr. 8664064 Änd.Stand 034/02
vermindertwerden.
ErforderlicheMaßnahmen:
• NurgeschirmtesKabelverwenden.DenKabel-
schirmbeidseitigauflegen.Litzenquerschnittder
Leitungen min. 0,14 mm2, max. 0,5 mm2.
• DieVerdrahtungvonAbschirmungundMas-
se(0V)musssternförmigundgroßflächigerfol-
gen. Der Anschluss der Abschirmung an den
Potentialausgleichmussgroßflächig(niederim-
pedant)erfolgen.
• Das System muss in möglichst großem Ab-
standvon Leitungeneingebautwerden,diemit
Störungenbelastetsind;ggfs.sindzusätzliche
MaßnahmenwieSchirmblecheodermetalli-
sierte Gehäuse vorzusehen. Leitungsführun-
genparallelzuEnergieleitungenvermeiden.
• Schützspulen müssen mit Funkenlöschglie-
dernbeschaltetsein.
• PE-Verbindung mit 2.5 – 4 mm2über PE-An-
schluss (Bei Einbaugehäuse gemäß Abb. 2 mit
Flachsteckhülse 6,3x0,8).
Spannungsversorgung
DieSpannungsversorgungerfolgtüberdierück-
seitigenAnschlussmöglichkeitengemäßAbb.2
oderAbb.3.DieSpannungswertesindabhängig
vonderGeräteausführungundsinddenLiefer-
papierenoder dem Typenschild zuentnehmen
ist. z.B.: 230 VAC -10% ... +6%
Sensoranschluss
DerAnschluss erfolgt über die 9-polige D-SUB
Buchse an der Rückseite (Abb.2 / Abb. 3).
Achtung ! Der Sensoranschluss darf nicht ge-
ändert werden (z.B. durch Kabelverlängerun-
gen).
4.1 AnschlußEinbaugehäuseEG

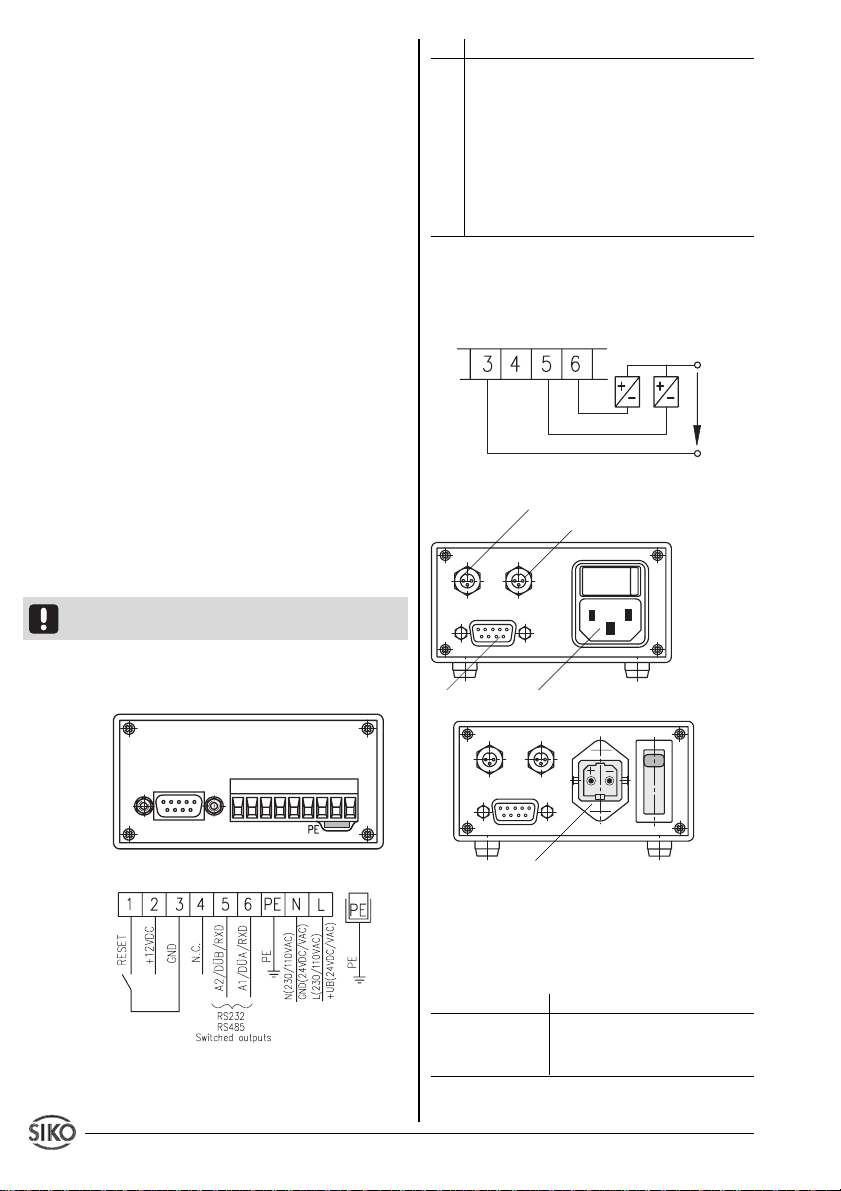

Abb. 2: Anschlussbelegung EG
Nr. Belegung
1 RESET
2U
B= +12V (für Referenzschalter)
3 GND
4 N.C.
5 RS232(RXD),RS485(DÜB),A2
6 RS232(TXD),RS485(DÜA),A1
7PE
8 N(230/110VAC),GND(24VDC/VAC)
9 L(230/110 VAC),UB(24VDC/VAC)
OptionSchaltausgänge
Esstehen2 Open-Collectorausgänge (A1, A2)
zurVerfügung (Abb. 2).
4.2 AnschlussTischgehäuseTG
Abb.3: Anschlussbelegung TG
123456789
Spannungsversorgung230VAC,110VAC
Spannungsversorgung 24VDC/VAC
A2=_uG_
A1=_oG_
A2 A1
Schnittstelle / Schaltausgänge
Sensor
Referenzschalter

MA02/1 Datum 31.01.02 Art.Nr. 78246 Z.Nr. 8664064 Änd.Stand 034/02 3
OptionReferenzschalter-Anschluss
DerAnschlusserfolgtmittelsbeiliegendemKupp-
lungsstecker an der rückseitigen Flanschdose
(Abb.3)gemäßnachfolgenderBelegung.
Nr. Belegung
1 RFS
2 GND
3+U
B
OptionserielleSchnittstelle
DerAnschlusserfolgtmittelsbeiliegendemKupp-
lungsstecker an der rückseitigen Flanschdose
(Abb.3)gemäßnachfolgenderBelegung.
Nr. Belegung
1 GND
2 RXD / DÜB
3 TXD / DÜA
OptionSchaltausgänge
DerAnschlusserfolgtmittelsbeiliegenderKupp-
lungsdoseandemrückseitigenFlanschstecker
(Abb.3)gemäßnachfolgenderBelegung.
Nr. Belegung
1 GND
2A2
3A1
Esstehen2 Open-Collectorausgänge (A1, A2)
zurVerfügung.
5. Bedienung
DieBedienungundProgrammierungderAnzei-
geerfolgtmitdenvierfrontseitigenFolientasten.
Tastenfunktionen
Die Tasten können je nach Betriebszustand
weitere Funktionen besitzen ( siehe 'Program-
miermodus' und 'Eingabemodus'). Die Betäti-
gung erfolgt einzeln oder gemeinsam (je zwei)
undzeitabhängig.
1. Programmiertaste
2. Auswahltaste'Wert'
3. Auswahltaste'Stelle'
4. Speichertaste

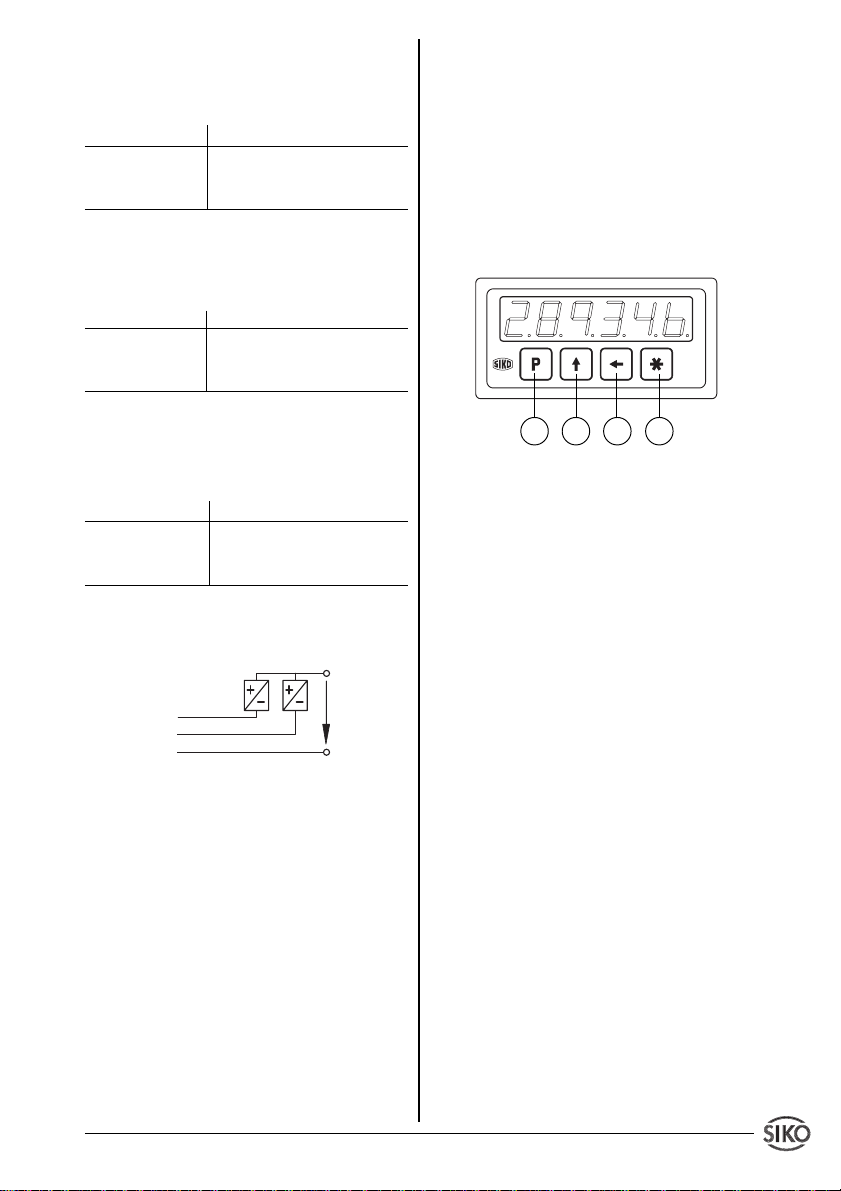

Abb.4:Tastenfunktionen
6. Inbetriebnahme
Nach ordnungsgemäßem Anschluss und dem
EinschaltenderBetriebsspannungerfolgt:
• AnzeigeallerLED-Segmente (ca. 1,5 s)
• Anzeigedes Firmware-Standes ( z.B. 1.00)
Anschließend kann die Anzeige anwendungs-
spezifischprogrammiertwerden.
Betriebsarten
Es gibt zwei Betriebsarten, in denen das Gerät
mittels der Tastatur beeinflusst werden kann:
1. Programmiermodus:EinmaligeEinrichtung
derAnzeigeaufdieAnwendung.
2. Eingabemodus:Funktionen,diewährendder
normalenAnwendungbenötigtwerden.
PIN 3
PIN 2
PIN 1
A2=_uG_
A1=_oG_
A2
A1
1234

4 MA02/1 Datum 31.01.02 Art.Nr. 78246 Z.Nr. 8664064 Änd.Stand 034/02
7. Programmiermodus
Die Anzeige wird ab Werk mit einer Standard-
einstellungodergemäßBestellungausgeliefert.
Die Programmierung der Anzeige erfolgt übli-
cherweise nur einmal bei der ersten Inbetrieb-
nahme und Einrichtung der Anzeige bzw. An-
wendung. Sie können die Parameter jederzeit
ändernoderkontrollieren.DievonIhnengewähl-
ten Werte werden nicht flüchtig gespeichert.
Bezeichnung,FunktionundwählbareWerte fin-
denSie aufderfolgendenTabelle.
Parameterändern
ZurÄnderungundProgrammierungmussinden
Programmiermodusgeschaltetwerden
Eintritt indenProgrammiermodus:
Betätigen der Taste für mind. 5 s (Werksein-
stellung) oder entsprechend der Einstellung
_P_tAS.
Beenden desProgrammiermodus:
keineTastebetätigenfürmind.30s,odermitder
Taste bis zum Ende der Parameterliste
durchtasten
Weiterschalten derParameter:
mittels Taste
Ändern derParameter:
mit den Tasten und
Übernehmen/Speichern der Änderung:
mitderTaste ,dieAnzeigezeigtkurzzeitigdie
Meldung "-SP- "
8. Parameterbeschreibung
Eine detaillierte Parameterliste mit allen Ein-
stellparametern, und der Möglichkeit spezifi-
scheKonfigurationenzunotieren,findenSieim
AnhangdieserBenutzerinformation.
(in deut. Sprache, Parameter _SPr_ = "dEUt")
Anzeige Bezeichnung/Beschreibung
"Auswahl"
_AUFL_ Auflösung:LegtdieAuflösung
der Anzeige fest. Der Para-
meter 'FrEI' läßtdie Program-
mierungeinesRechenfaktors
zu.Wertebereich:
10, 1, 0.1, 0.01 (mm)
1In,0.1In,0.01In,0.001In(inch)
FrEI
_FAC_ Rechenfaktor:z.B.fürWinkel-
anzeigen.Dabeidientdiema-
ximal mögliche Auflösung von
1/100mm alsGrundlage.Der
zuprogrammierendeRechen-
faktorFAC= anzuzeigender
Messbereich/Gesamtver-
fahrweg[1/100 mm].
Beispiel: Kreisscheibe mit
Anzeigebereich0...180°;An-
zeigein1/10 Grad; Umfang
derKreisscheibe 942,48mm
alsoGesamtverfahrweg
471,24mm.
FAC=1800 / 47124 =0,03820
Wertebereich:
0.00001...2.99999
(nurbeiAuflösung"FrEI")
_rEF_ AbsoluterBezugspunkt(Refe-
renzwert) des Messsystems.
DerWertwird gesetzt, wenn
das System gemäß Kap. 8
referenziertwid.
_OFF_ Offsetwert:
FreiwählbarerWert,derdie
Anzeige beeinflusst. Der Off-
set kann z.B. als Werkzeug-
korrekturoderVersatzmaß
eingesetztwerden.
Wertebereich:
-199999...+999999
_dP_ Nachkommastelle:
FestlegungdesDezimalpunk-
tes zur Anpassung an die
Auflösung.
Wertebereich:-199999...+999999
_ZAEHL Zählrichtung:Zählrichtung
des Messsystems
"AUF" Aufwärts
"Ab" Abwärts
_rFS_ Referenzpunktgebertyp:Kon-
taktartdesReferenzpunktge-
bers,deralsmechanischer
SchalteroderNäherungs-
schalterausgeführtsein kann.
"Schl" Schließerkontakt,normaler-
weisegeöffnet
"OEFF" Öffnerkontakt,normalerweise
geschlossen
_ISP_ Istwertspeicher:Speichertbei
Spannungsabfalldenzuletzt
angezeigtenWertab.
"EIn" ISP-Funktionwirksam
"AUS" ISP-Funktionunwirksam
_F_SEt FreigabeRücksetzfunktion:
Rücksetzen(Reset)aufden

MA02/1 Datum 31.01.02 Art.Nr. 78246 Z.Nr. 8664064 Änd.Stand 034/02 5
Referenzwert mit der Taste
"EIn" Rücksetzfunktionwirksam
"AUS" Rücksetzfunktionunwirksam
_F_rEL FreigabeKettenmaßfunktion.
UmschaltungzwischenAbso-
lutmaßundNullungmitan-
schl. Relativmaß.
EIn" Kettenmaßfunktionwirksam
"AUS" Kettenmaßfunktionunwirk-
sam
_F_rEF FreigabeReferenzwertände-
rung:Eingabe-/Änderungs-
möglichkeitdesReferenzwer-
tes.
"EIn" Referenzwertänderungsfunk-
tionwirksam
"AUS" Referenzwertänderungsfunk-
tionunwirksam
_F_OFF FreigabeOffsetkorrektur:Ein-
gabe-/Änderungsmöglichkeit
des Offsetwertes (Versatz-
maß).
"EIn" Offs.wertÄnderungsfunktion
wirksam
"AUS" Offs.wertÄnderungsfunktion
unwirksam
_P_tAS Verzögerung der Taste für
denWechselzwischenEinga-
be-undProgrammiermodusin
Sekunden 3, 5, 10, 20, 30
_SPr_ Sprache: Bestimmt die Spra-
che, in der die Menüpunkte in
derAnzeigeerscheinen.
"dEUt" Deutsch
"EnGL" Englisch
_Adr_ Adresse:Adresseinstellung
für Sikonetz 3. Bei 'Schalt-
ausgänge'muss'Sn3'pro-
grammiertwerden.
_bAud_ Baudrate:Baudrateder
Schnittstelle. Bei 'Schaltaus-
gänge'muss'SchALt'pro-
grammiertwerden.
_oG_ oberer/untererGrenzwert:
_uG_ EingabederbeidenSchalt-
punktebeiOption'Schalt-
ausgänge'.
_CodE_ Codeeingabe:Eingabefür
spezielleFunktionen
_Contr Nurfür Service
9. Eingabemodus
Rücksetzfunktion(Referenzieren)
•Betätigung der -TastesetztdieAnzeigeauf
denReferenzwertzurück.
Voraussetzung:ImProgrammiermodusmuss
der Menüpunkt Freigabe Rücksetzfunktion
(_F_SEt) mit Zustand "EIn" programmiert sein
unddieAnzeigebefindetsichnichtimProgram-
miermodus (s. Kap.7 'Beenden des Program-
miermodus').
Rücksetzfunktion (Referenzieren) über den
Referenzeingang
KurzzeitigeAktivierung(Schaltengegen GND)
desEingangs RESET z.B. durch einen Druck-
tasterodereinesNäherungsschalters.(DieKon-
taktart des Schalters wird über den Parameter
_rFS_programmiert.)
Kettenmaßfunktion
Einschalten durch gleichzeitiges Betätigen der
beiden Pfeiltasten + .
•Die Anzeige wird auf Null gesetzt.
•Dezimalpunktblinkt.
•Ausschalten durch gleichzeitiges Betätigen
der beiden Pfeiltasten + . Das Absolutmaß
wirdwiederangezeigt.
•Während des Kettenmaßbetriebs kann die
AnzeigedurchBetätigungder -Tasteebenfalls
auf Null gesetzt werden. Das Absolutmaß im
Hintergrundwirddadurchnichtverändert.
Voraussetzung:ImProgrammiermodusmuss
der Menüpunkt Freigabe Kettenmaßfunktion
(_F_rEL) mit Zustand "EIn" programmiert sein
unddieAnzeigebefindetsichnichtimProgram-
miermodus (s. Kap.7 'Beenden des Program-
miermodus').
Referenzwertbzw.Offsetänderung
Freigabe Referenzwertänderung durch gleich-
zeitiges Betätigen der Tasten +einschal-
ten.
GleichzeitigesBetätigenvon +schaltetdie
FreigabeOffsetkorrekturein.
Die Anzeige zeigt den Referenz- bzw. Offset-
wert.MitdenPfeiltastenkannderWertgeändert
werden.

6 MA02/1 Datum 31.01.02 Art.Nr. 78246 Z.Nr. 8664064 Änd.Stand 034/02
MitDrückender -TastewirdderWertübernom-
menundgespeichert.
DieMessanzeige schaltetwiederin denAnzei-
gemode zurück, falls ca. 30 Sekunden keine
Tastatureingabe erfolgt oder nochmals die -
Tastegedrücktwird.
Voraussetzung:ImProgrammiermodusmuss
derMenüpunktFreigabeReferenzwertänderung
(_F_rEF) bzw. Freigabe Offsetwertänderung
(_F_oFF) mit Zustand "EIn" programmiert sein
unddieAnzeigebefindetsichnichtimProgram-
miermodus (s. Kap.7 'Beenden des Program-
miermodus').
10. Fehlerbehandlung
DieAnzeigekannFehlerzuständeerkennenund
sie im Anzeigefeld kenntlich machen:
Meldung:Full
Beschreibung:Anzeigenüberlauf
Abhilfe: Parameter kontrollieren und ggf. an-
passen;Anzeigereferenzieren
Meldung: Anzeigeblinkt
Beschreibung:Sensorsignalfehlerhaftodernicht
vorhanden
Abhilfe:SensorabstandzumMagnetbandüber-
prüfen
Meldung / Effekt: Dezimalpunkt blinkt / An-
zeige läßt sich nicht referenzieren
Beschreibung: Anzeigebefindetsichnochim
Kettenmaßmodus
Abhilfe:Kettenmaßmodusentsprechend
Kap.8verlassen oderfolgendeSchrittedurch-
führen:
1.Eintrittinden Programmiermodus
2.Parameter'_F_rEL'auf"EIN"programmieren
3.Programmiermodusverlassen
4.KettenmaßmodusentsprechendKap.8ver-
lassen
5.Eintrittinden Programmiermodus
6.Parameter'_F_rEL'auf"AUS"programmieren
7.Programmiermodusverlassen
11. Befehlsliste Servicebetrieb
Parameter: 4800 Baud, kein Parity,
8Bit, 1 Stopbit,
ohneHandshake
Ausgabe: ASCII
Wertebereiche: 2/3 Byte: 0...65535 /
0...± 223
zurEingabe: Eswerdengroßeundkleine
Buchstabenakzeptiert.
zurAusgabe: Mit Ausnahme des Befehls:
WwerdenalleAntworttele
grammemiteinem CR
(=hex13)vervollständigt.
Befehl LängeAntwort Beschreibung
Ax Gerätetyp/Softwarver
sion 2/6
2/9 "xxxxxxx>" x=0:Hardwareversion
2/9 "xxxxxxx>" x=1:Softwareversion
B 1/8"±xxxxxx>" Absolutwert (ohne
KM, Offset) Ausgabe
unverrechneter
Grob+Fein Wert
Ey 2/10 "±xxxxxxx>" 3-Byte-Wert ausgeben
y=Adresse (0...4)
xxxxxxx=dezimaler
Wert
y=0:Positionswert
y=1:Nullpunktwert
y=2:Referenzwert
y=3:Offsetwert
y=4:Kettenmaß
Fy±xxxxxx 9/2">" 3-Byte-Wert eingeben
y=Adresse (2...4)
xxxxxxx=dezimaler
Wert
y=2:Referenzwert
y=3:Offsetwert
y=4:Kettenmaß
G 1/9"y/xxxxx>" Auflösung ausgeben
y = Nummer (0...8)
xxxxx = Text
0/10 10 mm
1/1 1 mm
2/0.1 1/10 mm
3/0.01 1/100 mm
4/1i 1 inch
5/0.1i 1/10 inch
6/0.01i 1/100 inch
7/0.001i 1/1000 inch
8/frei freier Faktor
Hy 2/2">" Auflösung eingeben
y=Nummer (0...8)
Nr. siehe Befehl "G"
I 1/9"x.xxxxx>" Ausgabe des freien
Faktors

MA02/1 Datum 31.01.02 Art.Nr. 78246 Z.Nr. 8664064 Änd.Stand 034/02 7
Jx.xxxxx 7/2">" Eingabe des freien
Faktors
Form: "X.XXXXX"
K 1/0"" Software-RESET
L 1/2">" Nullsetzen des Gerä-
tes (Referenzieren)
M 1/3"x>" Nachkommastelle
ausgeben
x=Anzahl Nachkom-
mastellen
Nx 2/2">" Nachkommastelle
eingeben
x=0...4
Ox 2/2">" Referenzschaltertyp
eingeben
x=0: Schliesser
x=1: Öffner
Qx 2/2">" Sprache
x=0: deutsch
x=1: englisch
Rxxxx 5/2">" Tastenfreigaben
xxxx 0=aus, 1=ein
1.Ziffer:Rücksetzen
über Tastatur
2.Ziffer:Kettenmaß
3.Ziffer:REF-Eingabe
4.Ziffer:OFF-Eingabe
Sxxxxx 6/2">" Werkseinstellung
wiederherstellen
x=11100
(Abgleichdaten blei-
ben erhalten)
Tx 2/2">" Zählrichtung
x=0: auf
x=1: ab
W 1/3"xyz" Positionswert binär
xyz = 3 Byte im 2-er-
Komplement
MSB...LSB
Xy 2/2">" Displaytest
x=0: Normalanzeige
x=1...3: versch. Tests
Z 1/10 "±xxxxxxx>" Positionswert ausge-
ben
12.Anwendungsbeispiele
Längenmessung
Anzeigegenauigkeit1/10mm
Anzeige soll über Fronttaste genullt werden
können
Anzeige Bezeichnung Eingabe
_AUFL_ Auflösung 0.1
_rEF_ Referenzwert 0000.0
_OFF_ Offsetwert 0000.0
_dP_ Nachkommastelle 0.0
_ZAEHL Zählrichtung AUF
_F_SEt FreigabeRücksetzen EIn
_F_rEL Freig.Kettenmaß AUS
_F_rEF Freig.Ref.Wertänd. AUS
_F_OFF Freig.Offsetkorrektur AUS
_P_tAS Verzögerung Taste 5
_SPr_ Sprache dEUt

8 MA02/1 Datum 31.01.02 Art.Nr. 78246 Z.Nr. 8664064 Änd.Stand 034/02
eigene Einstellung I eigene Einstellung IIAnzeige Bezeichnung/Wertebereich
_AUFL_ Auflösung:
10,1,0.1,0.01(mm)
1 in, 0.1 in, 0.01 in, 0.001in (inch)
FrEI
_FAC_ Rechenfaktor:
(nurbeiAuflösung'FrEI')
0.00001...2.99999
_rEF_ Referenzwert:
-199999 ...999999
_OFF_ Offsetwert:
-199999 ...999999
_dP_ Nachkommastelle:
(nurbeiAuflösung'FrEI')
0. bis 0.0000
_ZAEHL Zählrichtung: AUF , Ab
_rFS SchaltertypKal.eingang:Schl,OEFF
_ISP_ Istwertspeicher:
EIn, AUS
_F_SEt FreigabeRücksetzfunktion:
EIn, AUS
_F_rEL FreigabeKettenmaßfunktion:
EIn, AUS
_F_rEF FreigabeReferenzwertänderung:
EIn, AUS
_F_OFF FreigabeOffsetwertänderung:
EIn, AUS
P_tAS Verzögerungder -Tastein
Sekunden: 3, 5, 10, 20, 30
_SPr_ SprachedEUt,EnGL
_Adr_ Adresseinstellung Sikonetz3:
01...031
_bAud_ BaudrateSchnittstelle:300,
600,1200,2400,4800,9600,
19200, SchALt, Sn3
_oG_ obererGrenzwert:(nurbeiOption
Schaltausgänge'SchALt')
-199999...999999
_uG_ untererGrenzwert:(nurbei
OptionSchaltausgänge'SchALt')
-199999...999999
Anhang: Parameterliste
(in deut. Sprache, Parameter _SPr_ = "dEUt")

MA02/1 Datum 31.01.02 Art.Nr. 78246 Z.Nr. 8664064 Änd.Stand 034/02 9
ENGLISH
1. Warranty information
• In order to carry out installation correctly, we
stronglyrecommendthisdocumentisreadvery
carefully. This will ensure your own safety and
the operating reliability of the device.
• Your device has been quality controlled, te-
sted and is ready for use. Please respect all
warnings and information which are marked
either directly on the device or specified in this
document.
• Warrantycanonlybeclaimedforcomponents
supplied by SIKO GmbH. If the system is used
togetherwithotherproducts,thereisnowarranty
for the complete system.
• Repairs should be carried out only at our
works. If any information is missing or unclear,
please contact the SIKO sales staff.
2. Identification
Please check particular type of unit and type
numberfromtheidentificationplate.Typenum-
berandthecorrespondingversionareindicated
inthedeliverydocumentation.
e.g. MA02/1-0023 versionnumber
type of unit
3. Installation
Formounting,thedegreeofprotectionspecified
mustbeobserved.If necessary,protecttheunit
against environmental influences such as
sprayedwater,dust,knocks,extremetempera-
tures.
Built-in housing EG
• Push the device into the panel (1) until the
panel clips (2) hold the housing loosely.
Pressthelateralcentering(3)slightlydownand
push the housing into the cut-out (1) until the
panel clips (2) snap completely.
Fig. 1: Installation
BenchhousingTG
Therubberfeetcanberemovedinordertoscrew
downtheunit.
Attention !Maximumscrew insertdepthof6.5
mm must be strictly adhered to!
4. Electrical connection
• Only fix / remove connectors with power off!
• Wiringmustonlybecarriedoutwithpoweroff!
• Providestandedwires with ferrules.
• Check all lines and connections before swit-
chingonthe equipment.
Interferenceanddistortion
Allconnectionsareprotectedagainsttheeffects
ofinterference.Thelocationshouldbeselec-
tedtoensurethat nocapacitiveorinductive
interferences can affect the display or the
connection lines! Suitable wiring layout and
choice of cable can minimise the effects of
interference(eg.interferencecausedbySMPS,
motors, cyclic controls and contactors).
User Information
MA02/1
Electronic Display
1
2
3

1 0 MA02/1 Datum 31.01.02 Art.Nr. 78246 Z.Nr. 8664064 Änd.Stand 034/02
No. Pin outs
1 RESET
2U
B= +12V (for reference switch)
3 GND
4 N.C.
5 RS232(RXD),RS485(DÜB),A2
6 RS232(TXD),RS485(DÜA),A1
7PE
8 N(230/110VAC),GND(24VDC/VAC)
9 L(230/110 VAC),UB(24VDC/VAC)
Option:switchedoutputs
Twoopen-collectoroutputs(A1,A2)areavaila-
ble (fig. 2).
4.2 Conn., Bench Top Casing TG
Fig. 3: Rear panel connections TG
Referenceswitchconnection
via a socket at the rear; pin connections are to
be made as follows (fig. 3):
No. Description
1 RFS
2 GND
3+U
B
Necessarymeasures:
• Only screened cable should be used. Wire
cross section is to be at least 0,14 mm2, max.
0,5 mm2.
• Wiring to screen and to ground (0V) must be
viaagoodearthpointhavingalargesurfacearea
forminimumimpedance.
• Theunitshouldbepositionedwellawayfrom
cableswithinterference;ifnecessaryaprotec-
tive screen or metal housing must be provi-
ded.The runningofwiringparallel tothemains
supplyshouldbeavoided.
• Contactor coils must be linked with spark
suppression.
• PE-connectionwith2.5–4mm2viaPE-clamp
(fig. 2).
Powersupply
is made via mains connection on rear of the
device. Thecorrectsupplyvoltageis indicated
inthedeliverydocumentation:
Eg.: 230 VAC -10% ... +6%
Sensorconnection
via 9-poles rear side SUB-D socket (fig. 3).
Attention!Nomodifictionofthesensorconnec-
tion, eg. by cable extension, is permitted.
4.1 Connection, Panel Mounting EG
Fig. 2: Pin outs EG
123456789
Power24VDC/VAC
Interface / switched outputs
Power 230 VAC, 110 VACSensor
Referenceswitch
A2=_LoL_
A1=_uPL_
A2 A1

MA02/1 Datum 31.01.02 Art.Nr. 78246 Z.Nr. 8664064 Änd.Stand 034/02 1 1
6. Commissioning
andcorrectlyconnected:
• all LED segments are displayed (for approx.
1,5 s)
• the software version (eg. 1.00) is displayed
Subsequently the specific parameters of the
machinecanbeprogrammed.
Operatingmodes
There are two operating modes accessible via
thekeyboard:
1.Programmingmode:toprogramthedisplay
at initial installation.
2. Input mode: to enter parameters/select
functionsusedduringstandardoperation.
7. Programming mode
The MA02/1 is either pre-programmed to stan-
dardvaluesatourworks or, if the order defines
customer-specificparameters,thesewillbepre-
programmedatSIKO.Normallyprogrammingis
onlynecessaryatinitialinstallation.Parameters
canbemodifiedand checkedatanytime.They
are stored in a non-volatile memory. Each
parameter'sdesignation,functionandvalueran-
geisshowninthetablesonthefollowingpages.
Tochangeandcontrolparameters:
Forparametermodificationenterintopro-
grammingmode.
Toenter intoprogrammingmode:
Press key for at least 5 s (pre-programmed)
orfortheperiodprogrammedunder_P_S.
Toleave programmingmode:
Automatically, if no key has been pressed during
approx. 30 s, or press key until the end of the
parameter listisreached.
Toscroll parameterinformation:
Use key
Tochange parameters:
Use keys and
To store modifiedparameters:
Press key , then message "-SA-" will be briefly
displayed.
Interfaceconnection
via a socket at the rear; pin connections are to
be made as follows (fig. 3):
No. Description
1 GND
2 RXD / DÜB
3 TXD / DÜA
Connectionofswitchedoutputs
via a socket at the rear; pin connections are to
be made as follows (fig. 3):
No. Description
1 GND
2A2
3A1
Twoopen-collectorout-
puts(A1, A2) are available.
5. Operation
Fourmembranekeysonthefrontpanel areused
forprogramming and operationofthedisplay.
Keys’function
Dependingontheoperatingmodethekeysmay
have additional functions ( see ‚Programming
mode‘and‚Inputmode‘).Thekeysarepressed
singly or in pairs (two together).
1.Programming
2. Select ‘value‘
3. Select ‘digit‘
4. Store value
Fig. 4: Key functions
PIN 3
PIN 2
PIN 1
A2=_LoL_
A1=_uPL_
A2
A1
1234

1 2 MA02/1 Datum 31.01.02 Art.Nr. 78246 Z.Nr. 8664064 Änd.Stand 034/02
8. Parameter description
Attheendofthisuserinformationbrochureyou
will find a detailed parameter list showing all
programmable parameters and offering space
forcustomer-specific programming values .
(inEnglish, parameter _LAn_ = "EnGL")
Display Designation/description
"choice"
_rES Resolution:determinesthe
display’sresolution.
Parameter "FrEE" allows the
programmingofacalculation
factor.
Valuerange:10,1,0.1,
0.01(mm), 1 n, 0.1 n, 0.01 n,
0.001n(inch),FrEE
_FAC_ Calculating factor: used to
obtainfor example an angle
display. Basis is the maximal
possibleresolutionof 1/100
mm. The calculation factor
whichhas tobeprogrammed
=measuring
range to be displayed / total
working range [1/100 mm].
Example: anglemeasurement
on a circular disk with a dis-
play range of 0 to180°; dis-
play in 1/10 degrees; circum-
ference of the circular disk
942,48mm; hence total wor-
kingrange471,24 mm;
FAC=1800 / 47124 =0,03820
_rEF_ Absolutereference pointfor
the measuring system. This
value is determined by cali-
brating the system according
to chapter 9
_OFF_ Offset value: freely pro-
grammablevalue;used to
influencethedisplayedvalue.
Can for example be used as
toolcorrectionvalue.
Valuerange:
–99999...+99999
_dP_ Decimalpoint:Determination
of the decimal point according
theresolution.
Valuerange:
-199999...+999999
_dir_ Direction:countingdirection
of the measuring system
"UP" upward
"dn" downward
_trS_ Referencepointsource: type
of reference switch; can eit-
her be a mechanical contact
or a proximity switch.
"no" Closing contact, which is nor-
mallyopen
"nc" Opening contact, which is
normallyclosed
_Sto_ Currentvalue memory: stores
the last displayed value in the
eventof power failure
"on" Currentvaluememoryon
"oFF" Currentvaluememory off
_F_SEt Reset enable: reset to refe-
rence value via key .
"on" Reset function on
"oFF" Reset function off
_F_rEL incrementalmeasurementen-
able.
"on" functionon
"oFF" function off
_F_CAL Ref.valueinputenable:
to enter / change calibration
value.
"on" Referencevaluechangeon
"oFF" Referencevaluechangeoff
_F_OFF Offset input enable: to enter /
change offset value (ie. tool
correction).
"on" Offset correction on
"oFF" Offset correction off
_P_S Delay of -key ( 3, 5, 10, 20,
30second)whenswitching
frominputtoprogramming
mode
_LAn_ Language:Tochoosethelan-
guagedisplayed
"GEr" German
"EnGL" English
_Adr_ Adress setting for Sikonetz 3.
In case of 'switched outputs'
tobeprogrammedto'Sn3'
_bAud_ Baudrate:interface’s baud
rate. In the case of ‘Switched
outputs’mustbeprogrammed
to "ActuAt".
_uPL_ Upper/lowerlimitingvalue:
_LoL_ allowsupperandlowerswitch
valuestobe entered when
usingoption

MA02/1 Datum 31.01.02 Art.Nr. 78246 Z.Nr. 8664064 Änd.Stand 034/02 1 3
'Switchedoutputs'.
_CodE_ Codeinput:forspecial
functions
9. Input mode
Resetfunctionviakeyboard
• Presskey tosetthedisplaytothereference
value.
Precondition: Parameter 'Reset enable'
(_F_SEt) in programming mode must be pro-
grammed to "on", but unit must not be left in
programming mode (see chapter 6 'To leave
programmingmode').
Resetfunctionviareferenceinput
By short activation (ground switching) of the
inputRESET eg.byapushbutton orbyusing a
proximityswitch.(typeofreferenceswitchmust
beprogrammedinthe menu point "_trS_")
Incrementalmeasurement
Pressthetwoarrowkeys + simultaneously
to activate incremental measurement function.
• The display is zeroed.
• Decimal point is blinking.
• Leaveincrementalmeasurementfunctionby
another simultaneous press of the two arrow
keys + . The absolute measuring value is
displayedagain.
• Whileintheincrementalmeasurementmode-
thedisplay canalso besettozero bypres-sing
key . This does not change the absolute
measurementinthebackground.
Precondition:Menupoint'Incrementalmeasu-
rementenable'(_F_rEL)inprogrammingmode
mustbeprogrammedto"on", but unit must not
beleftinprogrammingmode(seechapter6‚'To
leaveprogrammingmode').
Referenceand/oroffsetvaluemodification
Press the two keys +simultaneously to
entera newreferencevalue.
Press the two keys +simultaneously to
enter a new offset value.
The display then shows the reference / offset
value, which can be changed via the two arrow
keys.
Press key to store the new value.
Ifno keyhasbeenpressed forapprox.30s orif
you press again key , MA02/1 will return to
displaymode.
Precondition:Inprogrammingmodemenupoints
'Referencevalueinputenable'(_F-rEF) 'Offset
input enable' (_F_oFF) respectively must be
programmedto"on",butunitmustnotbeleft in
programming mode (see chapter 6 ‚'To leave
programming mode').
10. Trouble shooting
Error states are recognized and shown in the
display:
Message:Full
Description:displayoverrun
Action: check parameters and adjust them if
necessary; set display to reference value
Message:displayblinking
Description: faulty / no sensor signal
Action:check gap betweensensorandma-
gnetic strip
Message / Effect: Decimal point blinking /
MA02/1cannotbereferenced
Description: Display is still in incremental
measurementfunction
Action:Leaveincrementalmeasurement
function as descriped in chapter 8 or proceed
as follows:
1.Enterintoprogrammingmode
2.Program parameter '_F_rEL' to "ON"
3.Leaveprogrammingmode
4.Leaveincrementalmeasurementfunction
as descriped in chapter 8
5.Enterprogrammingmodeagain
6.Program parameter '_F_rEL' to "OFF"
7.Leaveprogrammingmode
11. List of commands / service
operation
Parameters: 4800 Baud, no parity, 8 bit,
1 stop bit, no handshake
Datacode: ASCII
Valueranges: 2/3 byte: 0...65535 / 0...± 223
- for data input: bothupper andlowercase
accepted
-fordataoutput: all reply telegrams are com-
pletedbya CR (=hex13);
exception:commandW

1 4 MA02/1 Datum 31.01.02 Art.Nr. 78246 Z.Nr. 8664064 Änd.Stand 034/02
Command Length Reply Description
Ax Send unit type / soft-
ware version 2/6
2/6"xxxxx>" x=0:hardware version
2/6"xxxxx>" x=1:software version
B 1/8"±xxxxxxx>" Send absolute value
(without incremental
measurement and
offset)
Ey 2/10 "±xxxxxxx>" Issue
a 3-byte value
y=address (0...4)
xxxxxxx=dec. value
y=0:position value
y=1:zero position value
y=2:reference value
y=3:offset value
y=4:incremental
measurement value
Fy±xxxxxx 9/2">" Enter 3-Byte value
y=address (2...4)
xxxxxxx=dec. value
y=2:calibration value
y=3:offset value
y=4:incremental
measurement value
G 1/9"y/xxxxx>" Issue resolution
y = value (0...8)
xxxxx = text
0/10 10 mm
1/1 1 mm
2/0.1 1/10 mm
3/0.01 1/100 mm
4/1i 1 inch
5/0.1i 1/10 inch
6/0.01i 1/100 inch
7/0.001i 1/1000 inch
8/frei free factor
Hy 2/2">" Enter resolution
y=value (0...8);
no.-see command "G"
I 1/9"x.xxxxx>" Issue free factor
Jx.xxxxx 7/2">" Enter free factor
format: "X.XXXXX"
K 1/0"" Software reset
L 1/2">" Zero-setting
(referencing) of the
device
M 1/3"x>" Issue number of di-
gits after the comma
x=positions after the
comma
Nx 2/2">" Enter number of di-
gits after the comma
x=0...4
Ox 2/2">" Enter type of refe-
rence switch
x=0: closing contact
x=1: opening contact
Qx 2/2">" Language
x=0: German
x=1: English
Rxxxx 5/2">" Release keyboard
xxxx 0=off, 1=on
1st digit: reset via
keyboard
2nd digit: increm.
measurement
3rd digit: ref. value
input
4th digit: offset value
input
Sxxxxx 6/2">" restoreex-works
programming
x=11100 (alig-
ment data do not
go lost)
Tx 2/2">" Counting direction
x=0: upward
x=1: downward
W 1/3"xyz" Binary position value
xyz = 3 byte in two’s
complement
MSB...LSB
Xy 2/2">" Display test
x=0: standard
display x=1...3 va-
rious tests
Z 1/10"±xxxxxxx>" Issue position value
12. Application Examples
Lengthmeasurement
Required: Display accuracy 1/10 mm.
Display shall be zeroed via function key.
Display Designation Progr.value
_rESoL_ resolution 0.1
_rEF_ referencevalue 0000.0
_OFF_ offset value 0000.0
_dP_ decimalpoint 0.0
_dir_ countingdirection AUF
_F_SEt resetenable EIn
_F_rEL incr.meas. enable AUS
_F_rEF referencevalueenable AUS
_F_OFF offsetvalue enable AUS
_P_S delay of key 5
_SPr_ language EnGL

MA02/1 Datum 31.01.02 Art.Nr. 78246 Z.Nr. 8664064 Änd.Stand 034/02 1 5
Your programming I Your programming II
Display Designation/ value range
_rESoL_ resolution:
10,1,0.1,0.01(mm)
1 in, 0.1 in, 0.01 in, 0.001in (inch)
FrEE
_FAC_ calculating factor:
(only if resolution has been
programmedto "FrEE")
0.00001...2.99999
_rEF_ referencevalue:
-199999 ...999999
_OFF_ offset value:
-199999 ...999999
_dP_ decimalpoint:
0. bis 0.0000
_dir counting direction: UP, dn
_trS type of ref.switch: n.o. , n.cl.
_Sto_ current valuememory:
on , oFF
_F_SEt resetenable:
on , oFF
_F_rEL incrementalmeasurementenable:
on , oFF
_F_rEF referencevalueinputenable:
on , oFF
_F_OFF offset input enable:
on , oFF
_P_S_ delay of key in seconds:
3, 5, 10, 20, 30.
_SPr_ language:GEr,EnGL
_Adr_ address setting Sikonetz 3:
01...31
_bAud_ interface's baudrate:300,
600,1200,2400,4800,9600,
19200, ActuAt, Sn3
_uPL_ upperlimitingvalue:
(only if option swichrd outputs
"ActuAt")
-199999...999999
_LoL_ lowerlimiting value:
(only if option swichrd outputs
"ActuAt")
-199999...999999
Appendix: Parameter list
(inEnglishlanguage,parameter_SPr_="EnGL")

1 6 MA02/1 Datum 31.01.02 Art.Nr. 78246 Z.Nr. 8664064 Änd.Stand 034/02
SIKOGmbH
Dr.-Ing.G.Wandres
Werk / Factory:
Weihermattenweg2
D-79256Buchenbach
Postanschrift / Postaladdress:
Postfach 1106
D-79195Kirchzarten
Telefon / Phone [phone]
Telefax / Fax [phone]
eMail [email protected]
Internet www.siko.de
