MA504/1 Software S
Standard
Zusatz zur Originalmontageanleitung Deutsch Seite2
Standard
Additional to the Original Installation Instructions English page11

MA504/1-S
Deutsch
MA504/1-S · Datum 10.05.2016 · Art. Nr. 85794 · Änd. Stand 242/15
2
Inhaltsverzeichnis
1 Dokumentation . . . . . . . . . . . . . . . . . . . . 3
2 Sicherheitshinweise . . . . . . . . . . . . . . . . . . 3
3 Tastenfunktionen . . . . . . . . . . . . . . . . . . . 3
4 Programmiermodus . . . . . . . . . . . . . . . . . . 3
5 Parameterbeschreibung . . . . . . . . . . . . . . . . 4
6 Eingabemodus . . . . . . . . . . . . . . . . . . . . . 6
6.1 Rücksetzfunktion (Referenzieren) . . . . . . . . . . . 6
6.2 Kettenmaßfunktion . . . . . . . . . . . . . . . . . 6
6.3 Referenzwert bzw. Osetänderung . . . . . . . . . . . 7
7 Sensorabgleich MS500H . . . . . . . . . . . . . . . . 7
8 Fehlerbehandlung . . . . . . . . . . . . . . . . . . . 7
9 Anwendungsbeispiele . . . . . . . . . . . . . . . . . 8
10 Anhang: Parameterliste . . . . . . . . . . . . . . . . 10

MA504/1-S
Dokumentation Deutsch
MA504/1-S · Datum 10.05.2016 · Art. Nr. 85794 · Änd. Stand 242/15
3
1 Dokumentation
Es gelten weitere Dokumente, siehe Auflistung in der Originalmontagean-
leitung.
Diese Dokumente sind auch unter "http://www.siko-global.com/p/
ma504-1" zu finden.
2 Sicherheitshinweise
Es gelten die Sicherheitshinweise der Originalmontageanleitung.
3 Tastenfunktionen
Die Tasten können je nach Betriebszustand weitere Funktionen besitzen
(siehe Kapitel 4und 6). Die Betätigung erfolgt einzeln oder gemeinsam
(je zwei) und zeitabhängig.

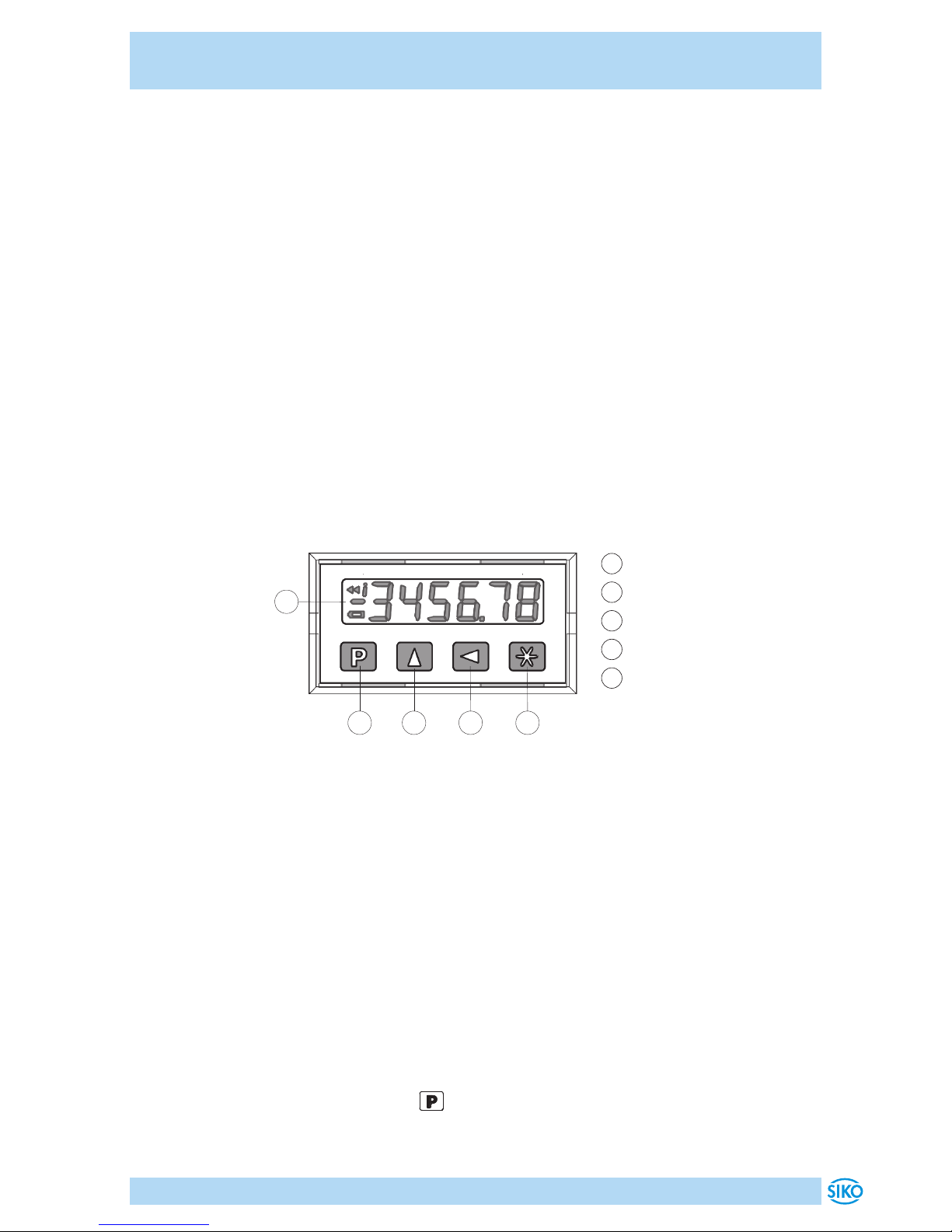

1Programmiertaste
2Auswahltaste 'Wert'
3Auswahltaste 'Stelle'
4Speichertaste
5Anzeige: Kettenmaßfunk-
tion / Vorzeichen / Batte-
riewechsel
Abb. 1: Tastenfunktionen

 
4 Programmiermodus
Die Anzeige wird ab Werk mit einer Standardeinstellung oder gemäß
Bestellung ausgeliefert. Zur Änderung und Programmierung muss in den
Programmiermodus geschaltet werden. Die Programmierung der Anzeige
erfolgt üblicherweise nur einmal bei der ersten Inbetriebnahme und Ein-
richtung der Anzeige bzw. Anwendung. Sie können die Parameter jederzeit
ändern oder kontrollieren. Die von Ihnen gewählten Werte werden nicht
flüchtig gespeichert. Bezeichnung, Funktion und wählbare Werte finden
Sie in der Tabelle in Kapitel 5.
Eintritt in den Programmiermodus
Betätigen der Taste für min. 4s.

MA504/1-S
Parameterbeschreibung Deutsch
MA504/1-S · Datum 10.05.2016 · Art. Nr. 85794 · Änd. Stand 242/15
4
Beenden des Programmiermodus
Keine Tastenbetätigung für min. 30s, oder mit der Taste bis zum Ende
der Parameterliste weiterschalten.
Weiterschalten der Parameter
Mittels Taste .
Ändern der Parameter
Mit den Tasten und .
Übernehmen/Speichern der Änderung
Mit der Taste , die Anzeige zeigt kurzzeitig die Meldung "-SP-".
5 Parameterbeschreibung
Eine detaillierte Parameterliste mit allen Einstellparametern und der Mög-
lichkeit spezifische Konfigurationen zu notieren, finden Sie in Kapitel 10.
(in deutscher Sprache, Parameter SPr = "d")
Anzeige
"Auswahl"
Bezeichnung / Beschreibung
AuFL Auflösung: Legt die Auflösung der Anzeige fest. Der Para-
meter 'FrEI' lässt die Programmierung eines Rechenfak-
tors zu.
FAc Rechenfaktor (nur möglich wenn Auflösung = FrEI):
Der zu programmierende Rechenfaktor wird verwendet, um
z. B. Winkelanzeigen zu realisieren.
Die maximal mögliche Auflösung von 1/100mm dient als
Grundlage. Der Rechenfaktor 'FAc' ergibt sich wie folgt:
FAc = anzuzeigender Messbereich/ Gesamtverfahrweg
[1/100mm]
Beispiel: Kreisscheibe mit Anzeigebereich 0 ... 180°;
Anzeige in 1/10°; Umfang der Kreisscheibe 942.48mm also
Gesamtverfahrweg 471.24mm;
FAc = 1800 / 47124 = 0.03820
dP Nachkommastelle (nur möglich wenn Auflösung = FrEI):
Festlegung des Dezimalpunktes zur Anpassung an die Auf-
lösung.
rEF Referenzwert: Absoluter Bezugspunkt (Referenzpunkt) des
Messsystems. Der Wert wird gesetzt, wenn gemäß Kapitel 6
referenziert wird.

MA504/1-S
Parameterbeschreibung Deutsch
MA504/1-S · Datum 10.05.2016 · Art. Nr. 85794 · Änd. Stand 242/15
5
Anzeige
"Auswahl"
Bezeichnung / Beschreibung
oFS Oset: Frei wählbarer Wert, der die Anzeige beeinflusst.
Oset kann z. B. als Werkzeugkorrekturwert eingesetzt wer-
den.
ZAEhL Zählrichtung: Zählrichtung des Messsystems; hängt ab von
der Sensormontage und kann nachträglich verändert wer-
den.
"AUF" Aufwärts
"Ab" Abwärts
Auto Abschaltart (Sleep-Mode): Betriebsart der automatischen
Abschaltung.
"AUS" keine Abschaltung
"EIn" mit automatischer Abschaltung
Hinweis: Die Anzeige geht durch Betätigen einer Taste oder
durch Verfahren des Sensors wieder in der Normalbetrieb
(Anzeigemodus) über.
PEriod Abschaltzeit: Zeitdauer zwischen letzter Messung und der
automatischer Abschaltung.
4_Abs Verzögerung Rücksetzfunktion: - Taste muss zum Rück-
setzen auf den Referenzwert für ca. 4s betätigt werden.
"AUS" Funktion unwirksam
"EIn" Funktion wirksam
F_AbS Freigabe Rücksetzfunktion: Rücksetzen auf den Referenz-
wert mit der -Taste der frontseitigen Tastatur.
"AUS" Resetfunktion unwirksam
"EIn" Resetfunktion wirksam
F_rEL Freigabe Kettenmaßfunktion: Umschaltung zwischen Abso-
lutmaß und Nullung mit anschließendem Relativmaß.
"AUS" Kettenmaßfunktion unwirksam
"EIn" Kettenmaßfunktion wirksam
F_rEF Freigabe Referenzwertänderung:
Eingabe Änderungsmöglichkeit des Referenzwertes.
"AUS" Funktion unwirksam
"EIn" Funktion wirksam
F_oFS Freigabe Osetkorrektur: Eingabe-/Änderungsmöglichkeit
des Osetwertes.
"AUS" Funktion unwirksam
"EIn" Funktion wirksam
SPr Sprache: Bestimmt die Sprache, in der die Menüpunkte in
der Anzeige erscheinen.
"d" Deutsch

MA504/1-S
Eingabemodus Deutsch
MA504/1-S · Datum 10.05.2016 · Art. Nr. 85794 · Änd. Stand 242/15
6
Anzeige
"Auswahl"
Bezeichnung / Beschreibung
"E" Englisch
AdcoFS Start Sensorabgleich
Start erfolgt über die - Taste
6 Eingabemodus
6.1 Rücksetzfunktion (Referenzieren)
Voraussetzung: Im Programmiermodus muss der Menüpunkt Freigabe
Rücksetzfunktion (F_AbS) mit Zustand "EIn" programmiert sein und die
Anzeige befindet sich nicht im Programmiermodus (siehe Kapitel 4'Been-
den des Programmiermodus').
• Betätigung der - Taste setzt die Anzeige auf den Referenzwert
zurück.
• Ist der Menüpunkt Verzögerung Rücksetzfunktion (4_Abs) auf "EIn"
programmiert, erfolgt das Rücksetzen der Anzeige nach einer Zeit-
dauer von ca. 4s.
6.2 Kettenmaßfunktion
Voraussetzung: Im Programmiermodus muss der Menüpunkt Freigabe Ket-
tenmaßfunktion (F_rEL) mit Zustand "EIn" programmiert sein und die
Anzeige befindet sich nicht im Programmiermodus (siehe Kapitel 4'Been-
den des Programmiermodus').
Einschalten durch gleichzeitiges Betätigen der beiden Pfeiltasten +
.
• Die Anzeige wird auf Null gesetzt.
• In der Anzeige erscheint das Symbol .
• Ausschalten durch gleichzeitiges Betätigen der beiden Pfeiltasten
+ . Das Absolutmaß wird wieder angezeigt.
• Während des Kettenmaßbetriebs kann die Anzeige durch Betätigung
der - Taste ebenfalls auf Null gesetzt werden. Das Absolutmaß im
Hintergrund wird dadurch nicht verändert.
ACHTUNG
ACHTUNG

MA504/1-S
Sensorabgleich MSH Deutsch
MA504/1-S · Datum 10.05.2016 · Art. Nr. 85794 · Änd. Stand 242/15
7
6.3 Referenzwert bzw. Osetänderung
Voraussetzung: Im Programmiermodus muss der Menüpunkt Freigabe Refe-
renzwertänderung (F_rEF) bzw. Freigabe Osetwertänderung (F_oFS) mit
Zustand "EIn" programmiert sein und die Anzeige befindet sich nicht im
Programmiermodus (siehe Kapitel 4'Beenden des Programmiermodus').
Freigabe Referenzwertänderung durch gleichzeitiges Betätigen der Tasten
+ einschalten.
Gleichzeitiges Betätigen von + schaltet die Freigabe Osetkorrek-
tur ein.
Die Anzeige zeigt den Referenz- bzw. Osetwert. Mit den Pfeiltasten kann
der Wert geändert werden.
Mit Drücken der - Taste wird der Wert übernommen und gespeichert.
Die Messanzeige schaltet wieder in den Anzeigemode zurück, falls ca. 30
Sekunden keine Tastatureingabe erfolgt oder nochmals die - Taste
gedrückt wird.
7 Sensorabgleich MS500H
Notwendig beim Einrichten an der Maschine, während der Erstinbetrieb-
nahme und bei einem Wechsel des Sensors oder der Messanzeige.
1. System komplett montieren und korrekten Sensor/Bandabstand ein-
halten.
2. Sensorabgleich über Parameter AdcoFS starten. Parameter AdcoFS
aufrufen und Abgleich mit der - Taste auslösen.
3. Sensor mit einer Geschwindigkeit von maximal 10mm/s verfahren
bis auf der Anzeige "-SP-" angezeigt wird. Nachdem "-SP" angezeigt
wurde ist der Abgleich gespeichert und die Anzeige springt automa-
tisch in den Anzeigemodus.
8 Fehlerbehandlung
Die Anzeige kann Fehlerzustände erkennen und sie im Anzeigefeld kennt-
lich machen:
Meldung Beschreibung Abhilfe
FULL Anzeigenüberlauf Parameter kontrollieren und ggf. anpassen;
Anzeige referenzieren.
Anzeige blinkt Referenzierung fehlt. Anzeige referenzieren.
ACHTUNG
ACHTUNG

MA504/1-S
Anwendungsbeispiele Deutsch
MA504/1-S · Datum 10.05.2016 · Art. Nr. 85794 · Änd. Stand 242/15
8
Meldung Beschreibung Abhilfe
S_Err Sensorsignal fehler-
haft oder nicht vor-
handen.
Sensorposition und Sensoranschluss über-
prüfen.
Batteriesymbol
aktiv
Batteriespannung
unterschreitet die
zulässigen Werte.
Batterie austauschen.
leuchtet/
Anzeige läßt sich
nicht referenzieren
Anzeige befindet sich
noch im Kettenmaß-
modus.
Kettenmaßmodus entsprechend Kapitel 6.2
verlassen oder folgende Schritte durchführen:
1. Eintritt in den Programmiermodus.
2. Parameter 'F_rEL' auf "EIn" programmie-
ren.
3. Programmiermodus verlassen.
4. Kettenmaßmodus entsprechend Kapitel 6.2
verlassen.
5. Eintritt in den Programmiermodus.
6. Parameter 'F_rEL' auf "AUS" programmie-
ren.
7. Programmiermodus verlassen.
9 Anwendungsbeispiele
Längenmessung
Anforderungen: Anzeigegenauigkeit 1/10mm. Anzeige soll über Front-
taste genullt werden können.
Bezeichnung Anzeige progr. Wert
Auflösung AuFL 0.1
Nachkommastelle dP 0.0
Referenzwert rEF 00000.0
Oset oFS 00000.0
Zählrichtung ZAEhL AUF
Abschaltart Auto AUS
Verzögerung Rücksetzfunktion 4_Abs AUS
Freigabe Rücksetzfunktion F_Abs EIn
Freigabe Kettenmaßfunktion F_rEL AUS
Freigabe Referenzwertänderung F_rEF AUS
Freigabe Osetkorrektur F_oFS AUS
Sprache SPr d

MA504/1-S
Anwendungsbeispiele Deutsch
MA504/1-S · Datum 10.05.2016 · Art. Nr. 85794 · Änd. Stand 242/15
9
Winkelmessung
Anforderungen: Anzeigebereich 0 ... 360°; Anzeigegenauigkeit 1/10°.
Anzeige soll über Fronttaste genullt werden können. Automatische
Abschaltung des Gerätes nach 0.5h.
Gegeben: Kreisscheibe mit ø300mm; Gesamtumfang: U = π x 300mm =
942.48mm
Der zu programmierende Faktor berechnet sich wie folgt: FAc = Gesamtan-
zeigebereich [1/10°] / Umfang [1/100mm]:
3600 / 94248 = 0.03820
Bezeichnung Anzeige progr. Wert
Auflösung AuFL FrEI
Rechenfaktor FAc 0.03820
Nachkommastelle dP 0.0
Referenzwert rEF 00000.0
Oset oFS 00000.0
Zählrichtung ZAEhL AUF
Abschaltart Auto EIn
Abschaltzeit PEriod 0.5
Verzögerung Rücksetzfunktion 4_Abs AUS
Freigabe Rücksetzfunktion F_Abs EIn
Freigabe Kettenmaßfunktion F_rEL AUS
Freigabe Referenzwertänderung F_rEF AUS
Sprache SPr d

MA504/1-S
Anhang: Parameterliste Deutsch
MA504/1-S · Datum 10.05.2016 · Art. Nr. 85794 · Änd. Stand 242/15
10
10 Anhang: Parameterliste
Anzeige Bezeichnung / Wertebereich Grundeinstellung eigene
Einstellung
AuFL Aulösung (mm, In=inch): 1, 0.1, 0.05, 0.01, In
0.01, In 0.001, FrEI
0.1
FAc Rechenfaktor (nur bei Auflösung "FrEI"):
0.00001 ... 9.99999
1.00000
dP Nachkommastelle (nur bei Auflösung "FrEI"):
0. bis 0.000
0.00
rEF Referenzwert: -99999 ... (+)99999 00000.0
oFS Osetwert: -99999 ... (+)99999 00000.0
ZAEhL Zählrichtung: AUF, Ab AUF
Auto Abschaltart: AUS, EIn AUS
PEriod Abschaltzeit (in Stunden) (nur bei Abschaltart
'EIn'): 0.2; 0.5; 1.0
0.2
4_Abs Verzögerung Rücksetzfunktion: EIn, AUS AUS
F_AbS Freigabe Resetfunktion: EIn, AUS EIn
F_rEL Freigabe Kettenmaßfunktion: EIn, AUS AUS
F_rEF Freigabe Ref.-wertänderung: EIn, AUS AUS
F_oFS Freigabe Osetwertänderung: EIn, AUS AUS
SPr Sprache: d, E d
AdcoFS Sensorabgleich -

MA504/1-S
English
MA504/1-S · Date 10.05.2016 · Art. No. 85794 · Mod. status 242/15
11
Table of contents
1 Documentation . . . . . . . . . . . . . . . . . . . 12
2 Safety information . . . . . . . . . . . . . . . . . . 12
3 Key functions . . . . . . . . . . . . . . . . . . . . 12
4 Programming mode . . . . . . . . . . . . . . . . . 12
5 Parameter description . . . . . . . . . . . . . . . . 13
6 Input mode . . . . . . . . . . . . . . . . . . . . . 15
6.1 Reset function via keyboard . . . . . . . . . . . . . 15
6.2 Incremental measurement . . . . . . . . . . . . . 15
6.3 Reference and/or oset value modification . . . . . . 15
7 Sensor alignment MS500H . . . . . . . . . . . . . . 16
8 Trouble shooting . . . . . . . . . . . . . . . . . . . 16
9 Application Examples . . . . . . . . . . . . . . . . . 17
10 Appendix: Parameter list . . . . . . . . . . . . . . . 18

MA504/1-S
Documentation English
MA504/1-S · Date 10.05.2016 · Art. No. 85794 · Mod. status 242/15
12
1 Documentation
There are further relevant documents - see list in original installation
instruction.
These documents can also be downloaded at "http://www.siko-global.
com/p/ma504-1".
2 Safety information
Safety information of original installation instruction apply.
3 Key functions
Depending on the operating mode the keys may have additional func-
tions (see chapter 4and 6). The keys are pressed singly or in pairs (two
together).
1Programming key
2Select 'value' key
3Select 'digit' key
4Store value key
5Display: incremental mea-
surement function / sign /
battery change
Fig. 1: Key functions

 
4 Programming mode
Ex works, the display is delivered with standard settings or customized.
Switch over to the programming mode if you want to change the settings
and reprogram the device. Normally, programming is only necessary at
initial commissioning and set-up of the display or application, respec-
tively. You can change or check the parameters at any time. The values you
selected are stored non-volatilely. For designation, function and select-
able values refer to the table in chapter 5.
To enter into programming mode
Press key for at least 4s.

MA504/1-S
Parameter description English
MA504/1-S · Date 10.05.2016 · Art. No. 85794 · Mod. status 242/15
13
To leave programming mode
No key actuation for at least 30s, or press key until the end of the
parameter list is reached.
To scroll parameter information
Press key .
To change parameters
Press keys and .
To store modified parameters
Press key , then message "-Sto-" will be briefly displayed.
5 Parameter description
For a detailed parameter list containing all parameters that can be set and
the possibility to note down specific configurations refer to chapter 10.
(in English, parameter LAn = "E")
Display
"choice"
Designation / description
rFS Resolution: Determines the resolution of the display.
Parameter "FrEE" allows the programming of a calculat-
ing factor.
FAc Calculation factor (only possible if resolution = 'FrEE'): The
calculation factor to be programmed is used for realizing
e. g. an angle display. Basis is the maximum possible res-
olution of 1/100mm. The calculation factor "FAc" results
from:
FAc = meas. range / total travel distance [1/100mm]
Example: Angle measurement on a circular disk with a dis-
play range of 0 ... 180°; display in 1/10°; circumference
of the circular disk 942.48mm; hence total travel distance
471.24mm;
FAc = 1800 / 47124 = 0.03820
dP Decimal point (only possible if resolution = 'FrEE'): Deter-
mination of the decimal point to adjust it to the resolution.
rEF Reference value: Absolute reference point of the measuring
system. This value is set by referencing the system accord-
ing to chapter 6.

MA504/1-S
Parameter description English
MA504/1-S · Date 10.05.2016 · Art. No. 85794 · Mod. status 242/15
14
Display
"choice"
Designation / description
oFS Oset: Freely selectable value that influences the display.
Oset can be used as tool correction value for example.
dir Counting direction of the measuring system: depends on
the sensor's mounting position and can be changed subse-
quently.
"uP" Upward
"dn" Downward
Auto Switch-o type (sleep mode): Operating mode of auto-
mated switch-o.
"oFF" no switch-o
"on" With automated switch-o
Note: The display returns to the normal operation mode
(display mode) by pressing a key or sensor movement.
PEriod Switch-o time: Period between the last measurement and
automated switch-o.
4_Abs Delayed reset function: Key must be pressed for approx.
4s to reset the display to reference value.
"oFF" Function o
"on" Function on
F_AbS Reset function enable: resetting to reference value via key
on front keyboard.
"oFF" Reset function o
"on" Reset function on
F_rEL Incremental measurement enable: to switch from absolute
dimension and zero-setting to subsequent relative dimension.
"oFF" Increm. meas. function o
"on" Increm. meas. function on
F_rEF Reference value enable: to enter / change the reference
value.
"oFF" Reference value function o
"on" Reference value function on
F_oFS Oset value enable: to enter / change the oset value.
"oFF" Oset value function o
"on" Oset value function on
LAn Language: to choose the language in which the menu items
are to be displayed.
"d" German
"E" English
AdcoFS Start sensor alignment
Press key for starting

MA504/1-S
Input mode English
MA504/1-S · Date 10.05.2016 · Art. No. 85794 · Mod. status 242/15
15
6 Input mode
6.1 Reset function via keyboard
Precondition: The menu item 'Reset enable' (F_AbS) in programming
mode must be programmed to "on” and the display is not in programming
mode (see chapter 4'To leave programming mode').
• Press key to reset the display to the reference value.
• If menu item 'delayed reset function' (4_Abs) is programmed to "on",
the display will be reset to the reference value after approx. 4s.
6.2 Incremental measurement
Precondition: Menu point 'Incremental measurement enable' (F_rEL) in
programming mode must be programmed to "on" and the display is not in
programming mode (see chapter 4'To leave programming mode').
Press the two arrow keys + simultaneously to activate incremental
measurement function.
• The display is zeroed.
• The display shows the symbol .
• Deactivate incremental measurement function by another simultane-
ous pressing of the two arrow keys + . The absolute measuring
value is displayed again.
• While in the incremental measurement mode the display can also be
set to zero by pressing key . This does not change the absolute
measurement in the background.
6.3 Reference and/or oset value modification
Precondition: In programming mode menu points 'Reference value input
enable' (F_rEF) 'Oset input enable' (F_oFS) respectively must be pro-
grammed to "on" and the display is not in programming mode (see chap-
ter 4'To leave programming mode').
Switch on reference value change enable by simultaneously pressing the
keys + .
Switch on oset value change enable by simultaneously pressing the keys
+ .
The display then shows the reference/oset value, which can be changed
via the two arrow keys.
NOTICE
NOTICE
NOTICE

MA504/1-S
Sensor alignment MSH English
MA504/1-S · Date 10.05.2016 · Art. No. 85794 · Mod. status 242/15
16
Press key to take over and store the new value.
If no key has been pressed for approx. 30s or if you press again key ,
the electronic display will return to display mode.
7 Sensor alignment MS500H
To be carried out in case of machine setting / initial machine setting and
when sensor or display are replaced.
1. Mount complete system and make sure that correct distance between
sensor and tape is respected.
2. Start sensor alignment via parameter AdcoFS. Select parameter
AdcoFS and launch alignment via key.
3. Move the sensor with maximum velocity of 10mm/s until "-SP-" is
shown on the display. After displaying "-SP", alignment will be stored
and the display will automatically enter the display mode.
8 Trouble shooting
Error states are recognized and shown in the display:
Message Description Action
FULL Display overrun Check parameters and adjust them if neces-
sary; set display to reference value.
Display flashing Missing referencing. Set display to reference value.
S_Err Faulty / no sensor sig-
nal.
Check sensor position and sensor connection.
Battery symbol is
active
Battery voltage below
the admissible values.
Replace the battery.
is on /
MA504/1 cannot be
referenced
Display is still in
incremental measure-
ment function.
Quit incremental measurement function as
described in chapter 6.2 or proceed as fol-
lows:
1. Enter into programming mode.
2. Program parameter 'F_rEL' to "on".
3. Quit programming mode.
4. Quit incremental measurement function as
descriped in chapter 6.2.
5. Enter programming mode again.
6. Program parameter 'F_rEL' to "oFF".
7. Quit programming mode.
NOTICE

MA504/1-S
Application Examples English
MA504/1-S · Date 10.05.2016 · Art. No. 85794 · Mod. status 242/15
17
9 Application Examples
Length measurement
Required: Display accuracy 1/10mm. Display shall be zeroed via function
key.
Designation Display Progr. value
Resolution rES 0.1
Decimal point dP 0.0
Reference value rEF 00000.0
Oset oFS 00000.0
Counting direction dir uP
Switch-o method Auto oFF
Delayed reset function 4_Abs oFF
Reset function enable F_Abs on
Increm. meas. function enable F_rEL oFF
Reference value change enable F_rEF oFF
Oset correction enable F_oFS oFF
Language LAn E
Angle measurement
Required: display range 0 ... 360°; display accuracy 1/10°. Display to be
zeroed via front key. Automated device switch-o after 0.5h.
Conditions: circular disk with ø300mm; resulting total circumference: U =
π x 300mm = 942.48mm
The programmable factor is calculated as follows: FAc = total display range
[1/10°] / circumference [1/100mm]
3600 / 94248 = 0.03820
Designation Display Progr. value
Resolution rES FrEE
Calculation factor FAc 0.03820
Decimal point dP 0.0
Reference value rEF 00000.0
Oset oFS 00000.0
Counting direction dir uP
Switch-o method Auto on
Switch-o time PEriod 0.5
Delayed reset function 4_Abs oFF
Reset function enable F_Abs on

MA504/1-S
Appendix: Parameter list English
MA504/1-S · Date 10.05.2016 · Art. No. 85794 · Mod. status 242/15
18
Designation Display Progr. value
Increm. meas. function enable F_rEL oFF
Reference value change enable F_rEF oFF
Language LAn E
10 Appendix: Parameter list
Display Designation / value range Standard
programming
your
programming
rES Resolution (mm, In=inch): 1, 0.1, 0.05, 0.01,
In 0.01, In 0.001, FrEE
0.1
FAc Calculation factor (only if resolution has been
programmed to "FrEE"): 0.00001 ... 9.99999
1.00000
dP Decimal point (only if resolution has been pro-
grammed to "FrEE"): 0. to 0.000
0.00
rEF Reference value: -99999 ... (+)99999 00000.0
oFS Oset value: -99999 ... (+)99999 00000.0
dir Counting direction: uP, dn uP
Auto Switch-o method: on, oFF oFF
PEriod Switch-o time (in hours) (only for switch-o
methods 'on'): 0.2; 0.5; 1.0
0.2
4_Abs Delayed reset function: on, oFF oFF
F_AbS Reset function enable: on, oFF on
F_rEL Increm. meas. function enable: on, oFF oFF
F_rEF Reference value change enable: on, oFF oFF
F_oFS Oset correction enable: on, oFF oFF
LAn Language: d, E d
AdcoFS Sensor alignment -

MA504/1-S 19

SIKO GmbH
Weihermattenweg 2
79256 Buchenbach
Telefon/Phone
[phone]
Telefax/Fax
[phone]
E-Mail
[e-mail]
Internet
www.siko-global.com
Service
suppor[email protected] Änderungen vorbehalten · Subject to technical alternations · 10.05.2016 · 242/15
