Snom 710 User manual
7
snom 710 Quick Start Guide
E
N
G
L
I
S
H
This quick start guide describes the installation, setup, and operation of the
snom 710. For further information please refer to the manual on our web
page, http://wiki.snom.com.
Copyright, Trademarks, GPL, Legal Disclaimers
© 2012 snom technology Aktiengesellschaft
All Rights Reserved.
snom, the names of snom products, and snom logos are trademarks owned by snom
technology AG. All other product names and names of enterprises are the property of
their respective owners.
snom technology AG reserves the right to revise and change this document at any time,
without being obliged to announce such revisions or changes beforehand or after the
fact.
Texts, images, and illustrations and their arrangement in this document are subject to
the protection of copyrights and other legal rights worldwide. Their use, reproduction,
and transmittal to third parties without express written permission may result in legal
proceedings in the criminal courts as well as civil courts.
Although due care has been taken in the compilation and presentation of the
information in this document, the data upon which it is based may have changed in the
meantime. snom therefore disclaims all warranties and liability for the accurateness,
completeness, and currentness of the information published, except in the case of
intention or gross negligence on the part of snom or where liability arises due to binding
legal provisions.
Our firmware includes some source code that may be used and modified by anyone
and everyone under the GNU Public License (GPL) (see Appendix on page 59), provided
they, in turn, make it available to everyone else with the same licensing agreement.
Please go to http://www.snom.com/en/support/download/gpl-quellcode/ for the
original GPL license and the source code of components licensed under GPL and
used in snom products.
Important Information
Please read the instructions on safety and disposal and on how to set up and use the
device before using it and also give them to other users to read or inform those users of
their contents. Save this manual and do not give the device to third parties without it.
Safety Instructions
Follow the instructions in this manual and other applicable documentation of the device.
• If the phone is not supplied with power via an Ethernet cable, use only a power
adapter expressly recommended by snom technology. Other power supplies may
damage or destroy the phone, affect its behavior, or induce noise.
• Avoid placing the cables where people may trip over them or where they may be
exposed to mechanical pressure as this may damage them.
http://arttel.ru
http://arttel.ru/shop/ip-telefony/ip-telefon-snom-710
8
snom 710 Quick Start Guide
E
N
G
L
I
S
H
• This device is for indoor use only! NOT FOR OUTDOOR USE!
• Do not install the device in rooms with high humidity (for example, in bathrooms,
laundry rooms, damp basements). Do not immerse the device in water and do not
spill or pour liquids of any kind onto or into the device.
• Do not install the device in surroundings at risk for explosions (paint shops, for
example). Do not use the device if you smell gas or other potentially explosive fumes.
• Do not use the device during thunderstorms. Lightning striking the power grid may
cause electric shocks.
• Warning: The handset contains a magnet, and its earpiece may attract small
dangerous objects such as needles or pins. Please ensure before each use that no
such objects are present.
SELV (Safety Extra Low Voltage) Compliance
Safety status of Input/Output connections comply with SELV requirements.
Warning: To avoid electric shock, do not connect safety extra-low voltage (SELV)
circuits to telephone-network voltage (TNV) circuits. LAN ports contain SELV
circuits, and PSTN ports contain TNV circuits. Some LAN and PSTN ports both use
RJ-45 (8P8C) connectors. Use caution when connecting cables.
Standards conformance
This device is CE and FCC-certified and meets European and US health,
safety, and environmental standards.
Unauthorized opening, changing, or modifying the device will cause the
warranty to lapse and may also result in the lapse of the CE and FCC
certifications. In case of malfunction contact authorized service personnel,
your seller, or snom.
• Safety: IEC 60950-1:2007
• Certifications: FCC Class B, CE Mark
• Power consumption: 1.76-2.32 W (PoE), 2.2-2.9 W (with power adapter)
• Connectors: RJ45 (Ethernet) - 1 x LAN, 1 x PC
• Ethernet: 2 x 10/100Mbps
• Power: +5V DC at 1.0 A max., 5W, input 100-240V; PoE: IEEE 802.3af, Class 1
Disposal of the device
This device is subject to European Directive 2002/96/EC and may not be
disposed of with general household garbage.
If you do not know where you may dispose of the device at the end of its
lifespan, contact your municipality, your local waste management provider,
or your seller.
Cleaning
To clean the device, use an anti-static cloth. Please avoid cleaning liquids as they might
damage the surface or internal electronics of the device.
http://arttel.ru
http://arttel.ru/shop/ip-telefony/ip-telefon-snom-710
9
snom 710 Quick Start Guide
E
N
G
L
I
S
H
Setting up and connecting the phone
See pages 2 - 3.
Initializing and registering the phone
Please note: You will need the registration information received from your
Internet service provider or your network administrator - normally the phone or
extension number, the password, and the registrar.
After you have set up the phone and connected it to the network as shown on pages
2 - 3, the phone begins to initialize.
Normally the initialization is completely automatic, using DHCP. If your network does not
support DHCP, you must obtain the IP address, netmask, IP gateway, and DNS server
from your Internet service provider or your network administrator and enter them manually
when you are asked to do so on the display.
Watch the display and, when asked to, make selections with / and save with . If
you need the phone's IP address before the registration has been completed, press the
"Cancel" key for three seconds. Press again to continue the registration.
1. Language. The default is English.
2. Time zone
3. Dial tone
4. The display shows the "Welcome" screen. Press any key to log on.
5. Enter the account number. Press to save.
6. Enter the registrar. Press to save.
7. Enter the password received from your Internet service provider or administrator.
Press to save. After successful registration you will see:
Infobar with date & time
Infobar with info & time
Identity line
Entering numerals, letters, and special characters
Press any key or pick up handset.
Directories, call lists,
contact list, favorites
Input modes:
123: Numerals
abc: Small letters
ABC: Capital letters
Deleting character to
the left of the cursor
Current input mode:
Next input mode:
Redialing
Moving cursor to the left
Move cursor to the right
X:
W:
Changing input mode:
http://arttel.ru
http://arttel.ru/shop/ip-telefony/ip-telefon-snom-710
13
snom 710 Quick Start Guide
E
N
G
L
I
S
H
The phone's web interface
1. Look up the phone's IP address: 6HWWLQ > 6 Information > 2 System Info. Example:
http://192.168.10.115.
2. Open a web browser on your PC. Enter the IP address in the address bar and
press ENTER. The "welcome" screen opens.
3. Click on an item in the menu on the left side of the screen to open that window.
4. If a window contains several pages, click on the tab at the top to open the page.
The font weight of the characters on the tab of the visible page is bold.
5. Any changes you make will not take effect until you click on "Apply". Changes
will be lost if you open another page of the web interface or if you close the web
interface without first clicking on "Apply".
6. Whenever you click on "Apply", the "Save" button will appear at the top of the page.
Click on "Save" to save the changes permanently. Changes that have not been
saved will be lost if and when the phone loses power or is disconnected from its
power source.
Clock/time format
Web interface > Preferences > General Information > 24 Hour Clock:
On: 24-hour format, 00:00 to 23:59
Off: 12-hour AM/PM format, 0:00 AM to 11:59 PM
Date format
Web interface > Preferences > General Information > US Date Format (mm/dd).
Example: March 8, 2010
On: 3/8/2010
Off: 8.3.2010
Function keys
Function key mapping: Web interface of phone > Function Keys.
Change settings > Press "Save". Example: Mapping function keys P4 and P5 with
the extension function for extensions 154 and 156, respectively
http://arttel.ru
http://arttel.ru/shop/ip-telefony/ip-telefon-snom-710
14
snom 710 Quick Start Guide
E
N
G
L
I
S
H
Configuring & modifying identities
Web interface > Identity 1-4 > Login. See "Initializing and registering the phone" on
page 9 for required and optional information.
Using the phone
Making calls
• Enter the number on the alphanumeric keypad and pick up the handset or
• pick up the handset, enter the number, or
• , enter the number,
Speed Dial
Lift the receiver or press . Type the speed dial number or character on the
alphanumeric keypad and press 3.
Setting the speed dial numbers: Web interface > Speed Dial. Type each phone
number with any necessary area code and/or country code etc. without spaces,
hyphens, etc. into one of the textboxes of the table. Do not add any names or other
data. Example: To enter (911) 555-1234, type 9115551234.
Emergency Numbers
These numbers can be called even when the keyboard is locked. The numbers "911",
"112", "110", and "999" are preset.
Change/add numbers: Web interface > Preferences > Lock Keyboard > Emergency
Numbers (space separated). Type each number without spaces, hyphens, etc. between
the digits, separate the individual numbers with one empty space between them.
Example: 911 112 110 999.

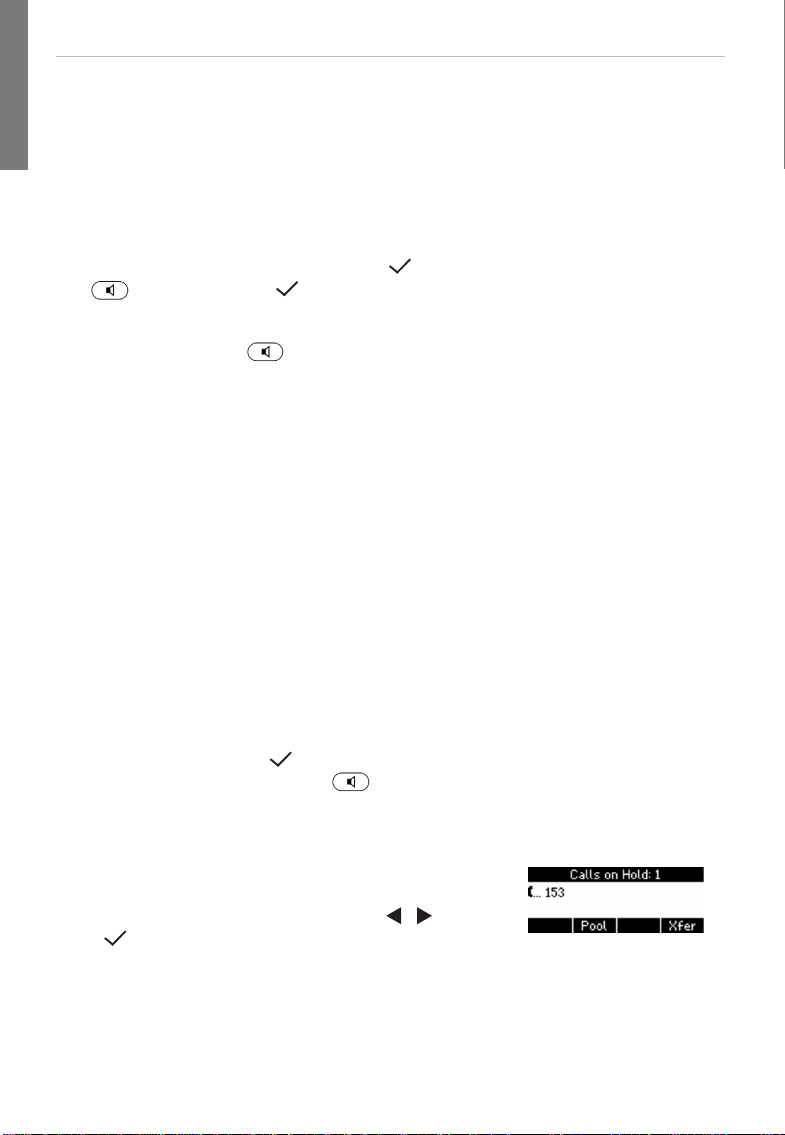

Accepting calls
• With the handset: Pick up the handset
• With a headset: Press or blinking line key
• With the speakerphone: Press
Putting calls on hold
Press the line key of the call. The LED starts to blink
slowly. Press the line key again to resume the call. With
more than one call on hold, select call with / , then
press to resume the call.
Conference (3 participants, including you)
1. Your phone number: 157. Put first party (153) on hold.
http://arttel.ru
http://arttel.ru/shop/ip-telefony/ip-telefon-snom-710
15
snom 710 Quick Start Guide
E
N
G
L
I
S
H
2. Call second party (154). Put on hold.
Call third party (172). Press to start
conference.
3. Press to stop the conference and put all parties on hold.
Talking to one of the parties alone: Press the blinking line key or
select line with / and .
4. Resume conference: Press .
Call transfer
Attended transfer
Put the call on hold > Dial the number that you wish to transfer the call to > If the
third party wishes to accept the call, press and .
Blind transfer
With call ringing or on the line: Press > dial the phone number the call is to be
transferred to > press .
Call forwarding
1. All incoming calls.
• Turning on: > Target when forwarding: enter number > .
• Turning off:
2. When busy.
• Turning on: > 2 Call Features > 1 Call Forwarding > 2 When busy >
2 Target: enter number > > 1 Activate: Press 1 Ö >
Press briefly to return to previous screen or for 2 seconds to return
to idle screen
• Turning off: > 2 Call Features > 1 Call Forwarding > 2 When busy > 1
Activate: Press 1 Ö > Press briefly to return to previous
screen or for 2 seconds to return to idle screen
3. When call is not picked up.
• Turning on: > 2 Call Features > 1 Call Forwarding > 3 On Timeout > 2
Target: enter number > > 3 Time: enter number of seconds >
> 1 Activate: Press 1 Ö > Press briefly to return to
previous screen or for 2 seconds to return to idle screen
• Turning off: > 2 Call Features > 1 Call Forwarding > 3 On Timeout >
1 Activate: Press 1 Ö > Press briefly to return to previous
screen or for 2 seconds to return to idle screen
http://arttel.ru
http://arttel.ru/shop/ip-telefony/ip-telefon-snom-710
16
snom 710 Quick Start Guide
E
N
G
L
I
S
H
Forwarding when busy or after timeout:
Forwarding all calls:
Call lists
• Select list by pressing for missed calls, for received calls, and for dialed
calls.
• Scroll through list with / . Press to dial. Press to show call details.
Press to delete entry. Press to delete entire list. Press to return to
previous screen or to return to idle screen.
Directory
• Opening list of names: Press .
• Shortcut to <New Item> at the end of the list: . Scroll with / .
• Dial: . Details: . Editing detail: . Spacing backward/forward: /
. Delete character to the left of the cursor: . Delete entry: .
Trouble shooting
Reboot
> 5 Maintenance: 5JK L > 3 Reboot: 3
DE F > "Reboot?" >
Hard reboot
Disconnect power, wait for a few seconds, reconnect.
Never disconnect the power during a firmware update!
Reset to factory values
> 5 Maintenance: 5JK L > 4 Reset values:
4
GH I > enter administrator
password >
All customized settings will be lost!
TFTP Update
When there is no other way to get the phone to work (administrator password lost,
etc.). How it is done: See http://wiki.snom.com/Firmware/Update/TFTP_Update/en.
All customized settings will be lost!
http://arttel.ru
http://arttel.ru/shop/ip-telefony/ip-telefon-snom-710
17
snom 710 Quick Start Guide
D
E
U
T
S
C
H
Diese Kurzanleitung beschreibt die Installation, Einrichtung und den Betrieb
des snom 710. Weitere Informationen finden Sie auf unserer Webseite,
http://wiki.snom.com.
Copyright, Markenrechte, GNU Lizenz, Haftung
© 2012 snom technology Aktiengesellschaft
Alle Rechte reserviert.
snom sowie die Namen der snom-Produkte und die snom logos sind gesetzlich
geschützte Marken der snom technology AG. Alle anderen Produkt- und Firmennamen
sind Marken der jeweiligen Inhaber.
snom technology AG behält sich jederzeit das Recht auf Überarbeitung und Änderung
dieses Dokumentes vor, ohne verpflichtet zu sein, die vorgenommenen Änderungen
anzukündigen oder mitzuteilen.
Texte, Bilder, Grafiken und deren Anordnung in diesem Dokument unterliegen weltweit
dem Schutz des Urheberrechts und anderen Schutzgesetzen. Ihre Verwendung,
Reproduktion oder Weitergabe ohne ausdrückliche schriftliche Zustimmung der snom
technology AG können sowohl straf- als auch zivilrechtlich verfolgt werden.
Trotz der angewandten Sorgfalt bei der Zusammenstellung und Präsentation der
Informationen in diesem Dokument können sich Daten zwischenzeitlich geändert
haben. Daher übernimmt snom keine Gewähr für die Richtigkeit, Vollständigkeit oder
Aktualität der zur Verfügung gestellten Informationen. Jegliche Haftung für Schäden
ist ausgeschlossen, sofern diese nicht auf Vorsatz oder grober Fahrlässigkeit auf
seiten von snom beruhen oder sofern keine Haftung aufgrund zwingender gesetzlicher
Bestimmungen eintritt.
Unsere Firmware enthält teilweise Quellcodes, die unter der GNU Public License
(GPL) (s. Seite 59) von jedermann genutzt und modifiziert werden dürfen, solange
sie wiederum mit denselben Lizenzbedingen zur allgemeinen Nutzung veröffentlicht
werden. Die Quellcodes der von snom genutzten und der GPL unterliegenden
Komponenten können Sie auf der Supportseite unserer Webseite auf www.snom.com,
den Wortlaut der GPL auf http://www.snom.com/de/support/download/gpl-quellcode/
herunterladen.
Wichtige Hinweise
Lesen Sie bitte vor Inbetriebnahme die Sicherheitshinweise und die Bedienungsanlei-
tung. Lassen Sie sie auch von den Mitbenutzern des Gerätes lesen oder informieren
Sie sie über deren Inhalt. Bewahren Sie diese Bedienungsanleitung auf und geben Sie
das Telefon nur mit der Bedienungsanleitung an Dritte weiter.
Sicherheit
Befolgen Sie die Anweisungen in dieser Bedienungsanleitung und in der sonstigen
Dokumentation des Geräts.
• Falls die Stromversorgung nicht über ein Ethernetkabel erfolgt, verwenden Sie nur
http://arttel.ru
http://arttel.ru/shop/ip-telefony/ip-telefon-snom-710
18
snom 710 Quick Start Guide
D
E
U
T
S
C
H
ein von snom ausdrücklich empfohlenes Netzteil. Die Verwendung anderer Netzteile
könnte das Telefon beschädigen oder gar zerstören.
• Verlegen Sie die Netz- und Stromkabel so, dass sie durch mechanischen Druck nicht
beschädigt werden und Personen nicht darüber stolpern könnten.
• Dieses Gerät ist nur für den Gebrauch in Innenräumen bestimmt - NICHT FÜR DEN
AUSSENBEREICH!
• Stellen Sie das Telefon nicht in Räumen mit hoher Luftfeuchtigkeit wie z.B.
Badezimmern, Waschküchen, feuchten Kellerräumen auf. Tauchen Sie das Telefon
nicht in Wasser und gießen Sie keine Flüssigkeiten auf oder in das Gerät.
• Stellen Sie das Telefon nicht in explosionsgefährdeten Umgebungen (z.B.
Lackiereien) auf. Benutzen Sie das Telefon nicht, wenn Sie Gas oder andere
möglicherweise explosionsgefährliche Dämpfe riechen.
• Telefonieren Sie nicht während eines Gewitters (Stromschlaggefahr bei
Blitzeinschlag ins Netz).
• Warnung: Der Hörer enthält einen Magneten und kann kleine gefährliche Objekte
wie Nadeln anziehen. Bevor Sie ihn ans Ohr halten, vergewissern Sie sich, dass
keine Objekte daran haften.
SELV (Safety Extra Low Voltage) Einhaltung
Die Eingangs-/Ausgangsverbindungen halten die SELV-Richtlinien für Kleinspannungs-
geräte ein.
Warnung: Um elektrische Schläge zu vermeiden, verbinden Sie keine SELV-Geräte
mit Geräten, die Fernsprech-Netzspannung (TNV) führen. Nur an LAN-Ports
anschließen! LAN-Ports enthalten SELV-Stromkreise, Festnetz-Anschlüsse dagegen
TNV-Stromkreise. Vorsicht beim Anschließen, da beide Steckverbindungen RJ-45
(8P8C) verwenden könnten.
Normkonformität
Dieses Gerät ist CE- und FCC-geprüft und entspricht den geltenden
europäischen und US-amerikanischen Richtlinien.
Die eigenmächtige Öffnung des Geräts sowie Änderungen und Modifizie-
rungen am Gerät führen zum Erlöschen der Gewährleistungspflicht und
können darüberhinaus zum Erlöschen der Zulassungen führen. Wenden
Sie sich bei Betriebsstörungen oder Defekten an authorisiertes Service-
personal, an Ihren Verkäufer oder an snom.
• Sicherheit: IEC 60950-1:2007
• Zertifikate FCC Class B, CE Mark
• Stromspeisung: Über Netzwerk (PoE, IEEE 802.3af, Kl. 1) oder Netzteil (nicht
enthalten - Art.-Nr. 2203 (+5V DC, max. 1,0 A, 5W, Eingangsspannung 100-240V
)
• Leistungsaufnahme: 1,76-2,32 W (mit PoE), 2,2-2,9 W (mit Netzteil)
• 1 x LAN, 1 x PC: RJ45
http://arttel.ru
http://arttel.ru/shop/ip-telefony/ip-telefon-snom-710
19
snom 710 Quick Start Guide
D
E
U
T
S
C
H
• Ethernet: 2 x 10/100Mbps-Switch
Reinigung
Benutzen Sie ein antistatisches Tuch. Benutzen Sie kein Wasser und keine
Reinigungsflüssigkeiten, da sie die Oberfläche und die Elektronik des Gerätes
beschädigen könnten.
Entsorgung des Produkts
Dieses Gerät unterliegt der europäischen Richtlinie 2002/96/EG und darf
nicht im Hausmüll entsorgt werden.
Wenn Sie nicht wissen, wo Sie Ihr Altgerät entsorgen können, wenden
Sie sich bitte an Ihre Kommune, Ihren örtlichen Müllentsorger oder Ihren
Fachhändler.
Aufstellen und Anschließen des Telefons
Siehe S. 2 und 3.
Initialisierung und Registrierung des Telefons
Beachten Sie bitte: Sie benötigen die von Ihrem Netzwerkadministrator oder
Ihrem VoIP-Provider erhaltenen Zugangsdaten für die Registrierung und Nutzung
Ihres Accounts (Kontos), normalerweise Telefonnummer, Registrar und Passwort.
Sobald Sie das Telefon - wie auf den Seiten 2 - 3 gezeigt - an das Netzwerk
angeschlossen haben, beginnt es mit der Initialisierung und Registrierung.
Die Initialisierung erfolgt normalerweise automatisch über DHCP. Falls Ihr Netzwork
DHCP nicht unterstützt, benötigen Sie außerdem die IP-Addresse, den IP-Gateway und
den DNS Server, die Sie ebenfalls von Ihrem Netzwerkadministrator oder VoIP-Provider
erhalten, um sie manuell einzugeben, wenn Sie auf dem Display dazu aufgefordert werden.
Treffen Sie bei Aufforderung auf dem Display Ihre Auswahl mit / und speichern
Sie mit . Während der Anmeldung die IP-Adresse des Telefons anzeigen: Drei
Sekunden lang die Abbrechen-Taste drücken. Drücken Sie die Taste erneut, um zur
Anmeldung zurückzukehren.
1. Sprache. Die Einstellung ab Werk ist Englisch.
2. Zeitzone
3. Rufton
4. Auf dem Bildschirm erscheint die Aufforderung, eine beliebige Taste zu drücken. Tun
Sie es.
http://arttel.ru
http://arttel.ru/shop/ip-telefony/ip-telefon-snom-710
Other manuals for 710
7
Table of contents
Other Snom IP Phone manuals
