Tilt Only 50 RTS Central
Pack

FR
Tilt Only 50 RTS Central Pack
3Copyright©2021 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
NOTICE TRADUITE
Cettenotices’appliqueàtouteslesmotorisationsTiltOnly50WFRTSCentral etdont
les déclinaisons sont disponibles au catalogue en vigueur.
SOMMAIRE
GÉNÉRALITÉS
Consignes de sécurité
Danger
Signale un danger entraînant immédiatement la mort ou des
blessures graves.
Avertissement
Signale un danger susceptible d’entraîner la mort ou des
blessures graves.
Précaution
Signale un danger susceptible d’entraîner des blessures légères
ou moyennement graves .
Attention
Signale un danger susceptible d’endommager ou de détruire le
produit.
1. Informations préalables 3
1.1. Domaine d’application 3
1.2. Responsabilité 3
2. Installation 4
2.1. Assemblage 4
2.2. Câblage 5
2.3. Mise en service 5
2.4. Astuces et conseils
d'installation 7
3. Utilisation et maintenance 11
3.1. Montée, Descente, my 11
3.2. Réglages
supplémentaires 11
3.3. Astuces et conseils
d’utilisation 13
4. Données techniques 14

FR Tilt Only 50 RTS Central Pack
4Copyright©2021 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
1. INFORMATIONS PRÉALABLES
1.1. DOMAINE D’APPLICATION
Le Tilt Only 50 WF RTS Central est un moteur spécialement dédié aux applications
intérieures.
Le Tilt Only 50 WF RTS Central peut motoriser des stores vénitiens en bois ou
en faux bois.
L’installateur, professionnel de la motorisation ou de l’automatisation de
l’habitat, doit s’assurer que le produit motorisé, une fois installé, respecte les
normes en vigueur dans le pays d’utilisation, notamment la norme EN13120
relative aux stores d’intérieur.
1.2. RESPONSABILITÉ
Avant d’installer et d’utiliser la motorisation, lire attentivement cette notice.
Outre les instructions décrites dans cette notice, respecter également les
consignes détaillées dans le document joint Consignes de sécurité.
La motorisation doit être installée par un professionnel de la motorisation et de
l’automatisation de l’habitat, conformément aux instructions de Somfy et à la
réglementation applicable dans le pays de mise en service.
Toute utilisation de la motorisation hors du domaine d’application décrit
ci-dessus est interdite. Elle exclurait, comme tout irrespect des instructions
figurant dans cette notice et dans le document joint Consignes de sécurité,
toute responsabilité et garantie de Somfy.
L’installateur doit informer ses clients des conditions d’utilisation et de
maintenance de la motorisation et doit leur transmettre les instructions
d’utilisation et de maintenance, ainsi que le document joint Consignes de
sécurité, après l’installation de la motorisation. Toute opération de Service
Après-Vente sur la motorisation nécessite l’intervention d’un professionnel de la
motorisation et de l’automatisation de l’habitat.
Si un doute apparaît lors de l’installation de la motorisation ou pour obtenir des
informations complémentaires, consulter un interlocuteur Somfy ou aller sur le
site www.somfy.com.

FR
Tilt Only 50 RTS Central Pack
5Copyright©2021 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
2. INSTALLATION
Attention
• Consignes à suivre impérativement par le professionnel de la
motorisation et de l’automatisation réalisant l’installation de la
motorisation.
• Ne jamais laisser tomber, choquer, percer, immerger la
motorisation.
• Installer un point de commande individuel pour chaque
motorisation.

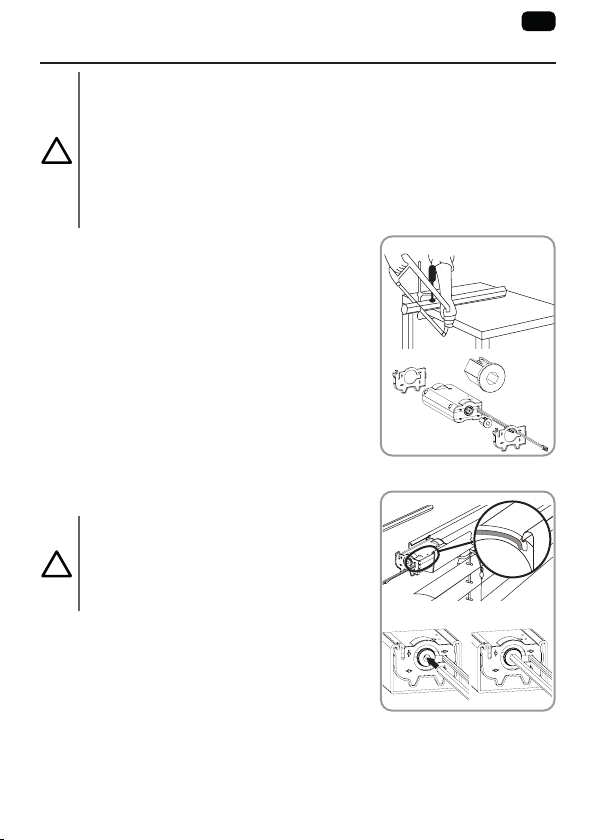

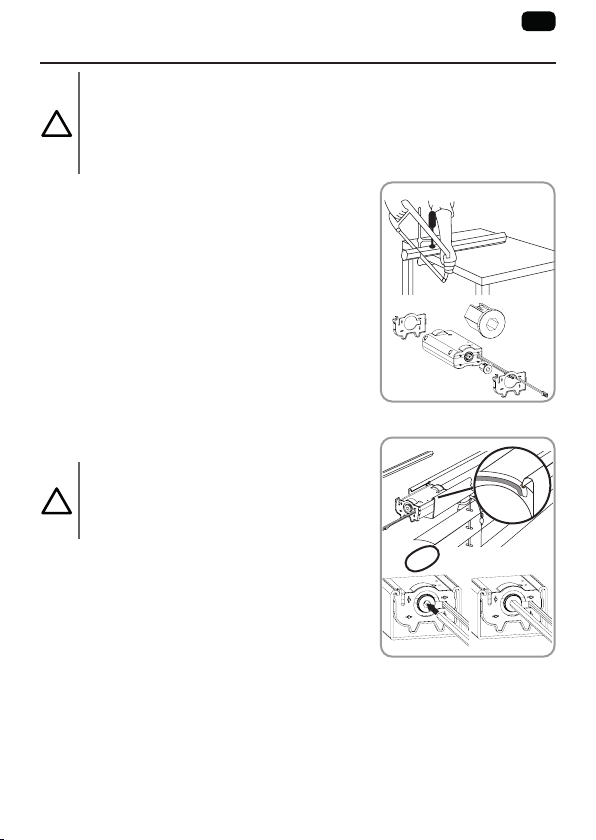

2.1. ASSEMBLAGE
2.1.1. Préparation de la motorisation
1) Couper l'axe du caisson à la longueur désirée.
2) Placer les adaptateurs du caisson et d'axe sur
la motorisation.
2.1.2. Intégration de la motorisation à l'intérieur du caisson
1) Insérer la motorisation dans le caisson.
Attention
Veiller à ne pas couper les fils
d'alimentation sur les bords du
caisson au moment d'y introduire la
motorisation.
2) Faire glisser les axes en butée sur les
adaptateurs d’axe de la motorisation.
Pour une réception radio optimale, l'antenne doit
être maintenue droite et à l'extérieur du caisson.
Le montage est possible en position centrale ou
latérale.
22
11
11
22

FR Tilt Only 50 RTS Central Pack
6Copyright©2021 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.

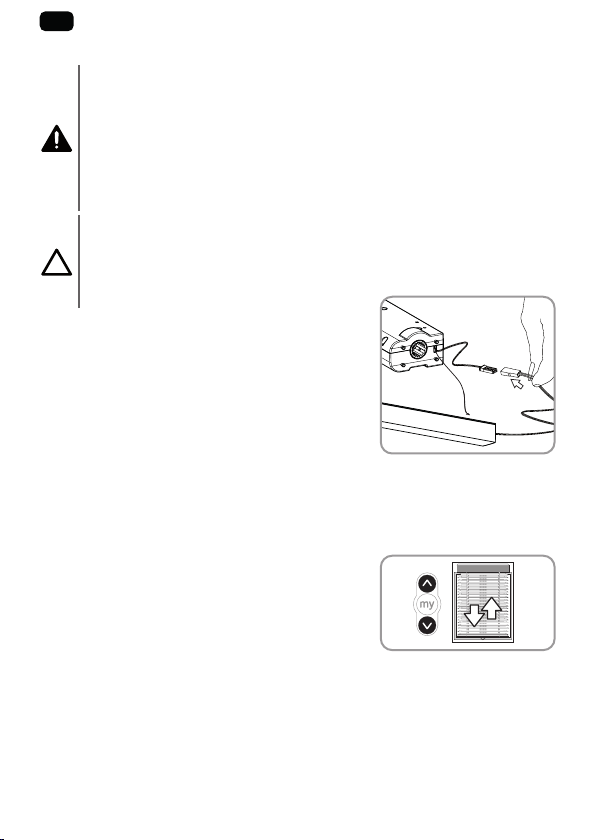

2.2. CÂBLAGE
Danger
• Les câbles traversant une paroi métallique doivent être protégés
et isolés par un manchon ou un fourreau.
• Attacher les câbles pour éviter tout contact avec une partie en
mouvement.
• Le câble de la motorisation n’est pas démontable. S’il est
endommagé, retourner la motorisation au SAV.
• Pour garantir la sécurité électrique, cette motorisation de classe
III doit obligatoirement être alimenté par une source de tension
«TBTS» (Très Basse Tension de Sécurité).
Attention
• Laisser le câble d’alimentation de la motorisation accessible: il
doit pouvoir être remplacé facilement.
• Ne pas débrancher la batterie ou l'alimentation lorsque la
motorisation est en marche.
Relier la batterie ou l'alimentation au câble
d'alimentation de la motorisation.
2.3. MISE EN SERVICE
La DEL orange clignote continuellement en mode réglage.
La DEL verte clignote une fois sur réception d’une commande d’un point de
commande appairé.
2.3.1. Pré-enregistrement du point de commande RTS
Appuyer en même temps sur les boutons Montée
et Descente du point de commande RTS : le
produit motorisé effectue un va-et-vient et le point
de commande RTS est pré-enregistré dans la
motorisation.

FR
Tilt Only 50 RTS Central Pack
7Copyright©2021 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.

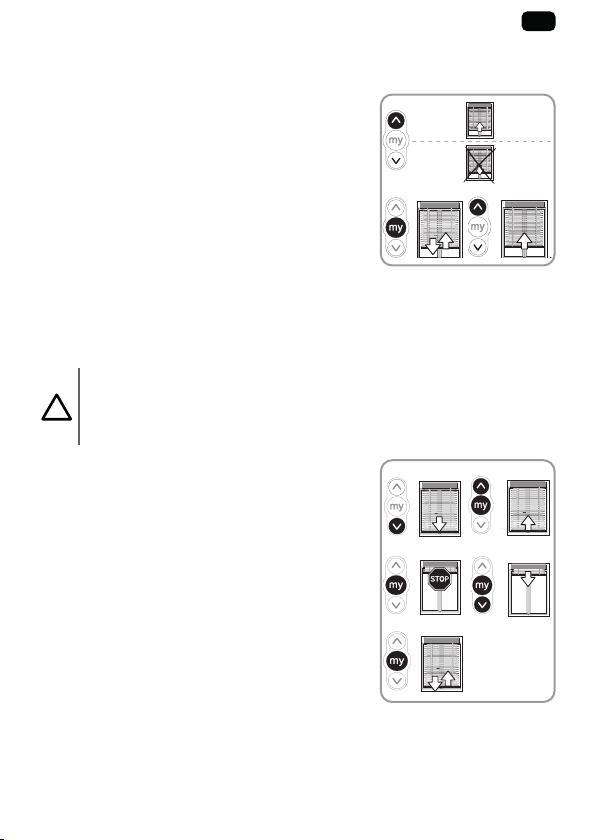

2.3.2. Contrôle du sens de rotation
Appuyer sur le bouton Montée du point de commande RTS:
a) Si les lames du store s’orientent dans le sens
attendu, le sens de rotation est correct : passer
au paragraphe 2.3.3. Réglage des fins de
course.
b) Sinon : passer à l’étape suivante.
• b1) Appuyer sur le bouton my du point de
commande RTS jusqu’au va-et-vient du
produit motorisé: Le sens de rotation est
modifié.
• b2) Appuyer sur le bouton Montée du point
de commande RTS pour contrôler le sens de rotation.
2.3.3. Réglage des fins de course
Les fins de course peuvent être réglées dans n’importe quel ordre.
Attention
Ne pas régler une fin de course dans une position capable de
soulever le produit motorisé, car cela pourrait endommager le
produit motorisé et/ou le moteur à long terme.
1) Placer le produit motorisé en position basse
souhaitée en appuyant sur le bouton Descente.
2) Appuyer simultanément sur les boutons
my et Montée jusqu’au mouvement du
produit motorisé. La fin de course basse est
mémorisée et la DEL verte clignote cinq fois.
3) Appuyer sur le bouton my quand le produit
motorisé atteint la position haute souhaitée. Si
besoin, ajuster la position du produit motorisé
avec les boutons Montée et Descente.
4) Appuyer simultanément sur les boutons
my et Descente jusqu’au mouvement du
produit motorisé. La fin de course haute est
mémorisée et la DEL verte clignote cinq fois.
Le produit motorisé descend et s'arrête en fin de course basse.
5) Pour valider les réglages des fins de course, appuyer sur le bouton
my jusqu’au va-et-vient du produit motorisé. Les fins de course sont
enregistrées.
a
b
=
=
a
b
=
=
b1b1 b2b2
11
33
55
22
44

FR Tilt Only 50 RTS Central Pack
8Copyright©2021 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.

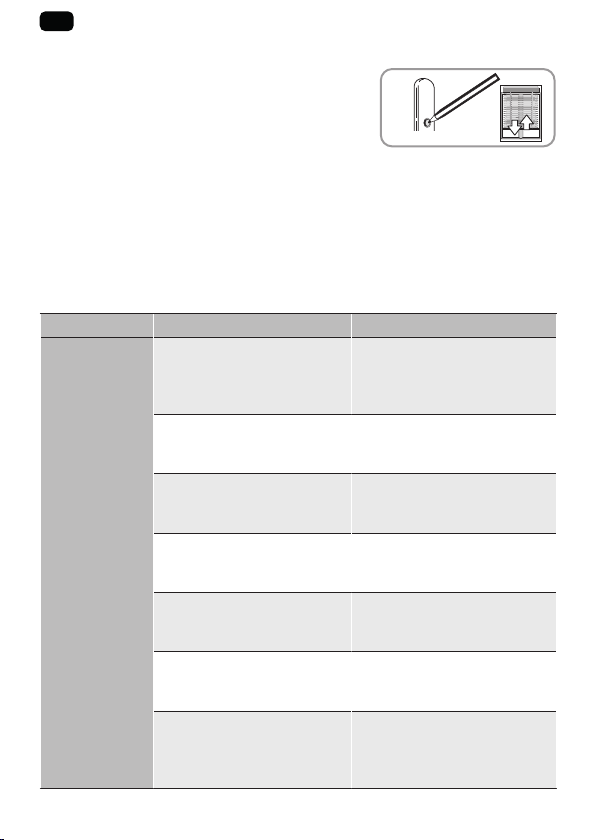

2.3.4. Enregistrement du point de commande RTS
La motorisation est en mode programmation :
Faire un appui bref sur le bouton PROG du point de
commande RTS à enregistrer:
Le produit motorisé effectue un va-et-vient :
ce point de commande RTS est enregistré dans la motorisation et la DEL verte
clignote cinq fois.
Si la motorisation n’est plus en mode programmation, effectuer de nouveau
l’Étape 2.3.1. Pré-enregistrement du point de commande RTS avant de
réaliser l'Étape 2.3.4. Enregistrement du point de commande RTS.
2.4. ASTUCES ET CONSEILS D'INSTALLATION
2.4.1. Questions sur la motorisation ?
Constats Causes possibles Solutions
Le produit
motorisé ne
fonctionne pas.
Présence possible
d'interférences radio.
Débrancher le câble
d'alimentation, puis
rebrancher la batterie à la
motorisation.
Une ou plusieurs batteries
sont montées dans le
mauvais sens.
Vérifier que toutes les
batteries sont correctement
installées.
Une ou plusieurs batteries
fuient dans le tube du
logement batterie.
Remplacer l'ensemble des
batteries.
Les batteries (dans le tube
batterie) sont faibles.
Contrôler le niveau des
batteries et les remplacer si
besoin.
La batterie du point de
commande est faible.
Contrôler si la batterie est
faible et la remplacer si
besoin.
Le point de commande n’est
pas compatible.
Contrôler la compatibilité
et remplacer le point de
commande si besoin.
Le point de commande utilisé
n’est pas enregistré dans la
motorisation.
Utiliser un point de
commande enregistré ou
enregistrer ce point de
commande.
PROG.

FR
Tilt Only 50 RTS Central Pack
9Copyright©2021 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
Attention
Pour appuyer sur le bouton PROG de la motorisation, il est
préférable d'utiliser l'antenne de la motorisation.

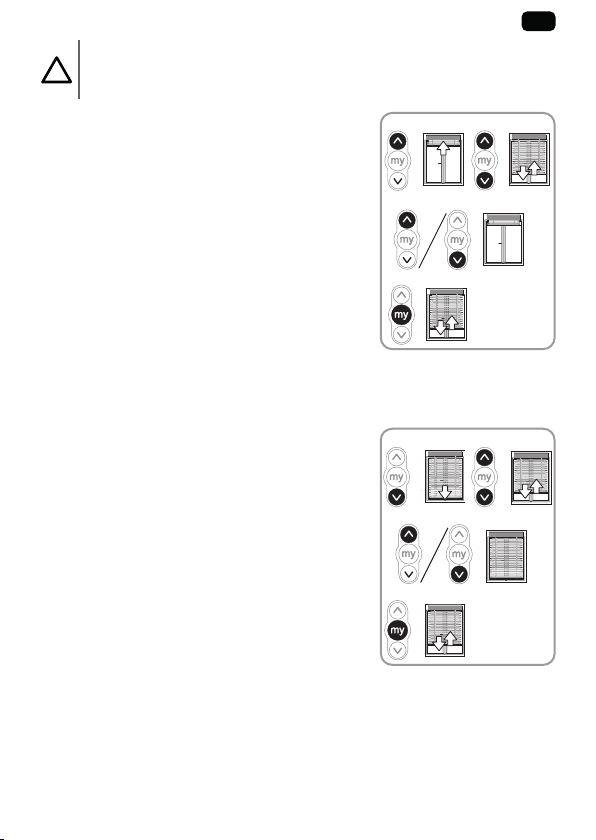

2.4.2. Re-réglage des fins de course
La DEL orange clignote jusqu’à ce que la nouvelle
fin de course soit enregistrée.
2.4.2.1. Réajustement de la fin de course
haute
1) Appuyer sur le bouton Montée pour déplacer
le produit motorisé jusqu’à la fin de course à
réajuster.
2) Appuyer en même temps sur les boutons
Montée et Descente jusqu’au va-et-vient du
produit motorisé.
3) Appuyer sur le bouton Montée ou Descente
pour déplacer le produit motorisé vers la
nouvelle position souhaitée.
4) Pour confirmer la nouvelle fin de course, appuyer sur le bouton my jusqu’au
va-et-vient du produit motorisé et aux cinq clignotements de la DEL verte.
2.4.2.2. Réajustement de la fin de course basse
1) Appuyer sur le bouton Descente pour déplacer
le produit motorisé jusqu’à la fin de course à
réajuster.
2) Appuyer en même temps sur les boutons
Montée et Descente jusqu’au va-et-vient du
produit motorisé.
3) Appuyer sur le bouton Montée ou Descente
pour déplacer le produit motorisé vers la
nouvelle position souhaitée.
4) Pour confirmer la nouvelle fin de course,
appuyer sur le bouton my jusqu’au va-et-vient
du produit motorisé et aux cinq clignotements
de la DEL verte.
11
33
44
22
11
33
44
22

FR Tilt Only 50 RTS Central Pack
10 Copyright©2021 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.

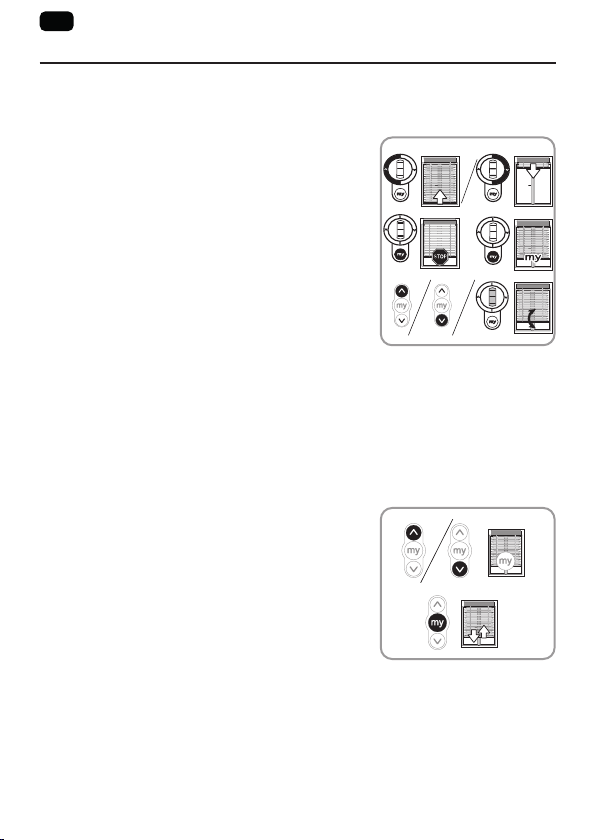

2.4.3. Modification du sens de rotation de la motorisation
1) Déplacer le produit motorisé vers une position
autre que ses fins de course.
2) Maintenir simultanément enfoncées les
boutons Montée et Descente jusqu’au va-et-
vient du produit motorisé et au clignotement
lent de la DEL orange.
3) Appuyer sur le bouton my jusqu’au va et-vient
du produit motorisé et aux cinq clignotements
de la DEL verte pour inverser le sens de
rotation.
4) Appuyer sur le bouton Montée pour contrôler
le nouveau sens de rotation.
Le sens de rotation de la motorisation est inversé.
2.4.4. Modification du sens de rotation de la roue
1) Déplacer le produit motorisé vers une position
autre que ses fins de course.
2) Maintenir simultanément enfoncées les
boutons Montée et Descente jusqu’au va-et-
vient du produit motorisé et au clignotement
lent de la DEL orange.
3) Appuyer simultanément sur les boutons
Montée, my et Descente jusqu’au va-et-vient du produit motorisé et aux
5 clignotements de la DEL verte pour inverser le sens de rotation de la
molette.
2.4.5. Ajout ou suppression d’un point de commande RTS
Prendre un point de commande RTS (A) enregistré
dans la motorisation.
Faire un appui long sur Prog du point de commande
RTSenregistré(A)oulebouton Progdelamotorisation
jusqu'au va-et-vient du produit motorisé. La DEL
verte clignote cinq fois, puis la DEL orange clignote.
La motorisation est en mode programmation.
11
22
44
33
11
2233
A
B
A
A
A
B
B
C
A
A
A
A
CC
PROG.
A
PROG.
C
PROG.
A
PROG.
B
A
B
A
A
A
B
B
C
A
A
A
A
CC
PROG.
A
PROG.
C
PROG.
A
PROG.
B
A
B
A
A
A
B
B
C
A
A
A
A
CC
PROG.
A
PROG.
C
PROG.
A
PROG.
B
A
B
A
A
A
B
B
C
A
A
A
A
CC
PROG.
A
PROG.
C
PROG.
A
PROG.
B
A
B
A
A
A
B
B
C
A
A
A
A
CC
PROG.
A
PROG.
C
PROG.
A
PROG.
B
A
B
A
A
A
B
B
C
A
A
A
A
CC
PROG.
A
PROG.
C
PROG.
A
PROG.
B
A
B
A
A
A
B
B
C
A
A
A
A
CC
PROG.
A
PROG.
C
PROG.
A
PROG.
B
A
B
A
A
A
B
B
C
A
A
A
A
CC
PROG.
A
PROG.
C
PROG.
A
PROG.
B
A
B
A
A
A
B
B
C
A
A
A
A
CC
PROG.
A
PROG.
C
PROG.
A
PROG.
B
A
B
A
A
A
B
B
C
A
A
A
A
CC
PROG.
A
PROG.
C
PROG.
A
PROG.
B

FR
Tilt Only 50 RTS Central Pack
11Copyright©2021 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
Appuyer brièvement sur le bouton PROG du point de commande RTS (B) à
ajouter ou à supprimer: le produit motorisé effectue un va-et-vient, la DEL verte
clignote cinq fois et le point de commande RTS est enregistré ou supprimé de la
motorisation.
2.4.6. Effacement de tous les points de commande de la
mémoire de la motorisation
Pour effacer tous les points de commande
enregistrés, faire un appui long sur le bouton PROG
de la motorisation jusqu'au double va-et-vient du
produit motorisé.
Tous les points de commande sont effacés. La DEL
verte clignote cinq fois.
2.4.7. Effacement de la mémoire de la motorisation
Pour réinitialiser la motorisation, faire un appui
long sur le bouton PROG de la motorisation
jusqu’au triple va-et-vient du produit motorisé.
Tous les réglages sont effacés. La DEL verte
clignote cinq fois, puis la DEL orange s’allume.
x2
x3
x2
x3

FR Tilt Only 50 RTS Central Pack
12 Copyright©2021 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
3. UTILISATION ET MAINTENANCE
Cette motorisation ne nécessite pas d’opération de maintenance
3.1. MONTÉE, DESCENTE, MY
1) Pour déplacer le produit motorisé depuis l’une
de ses fins de course jusqu’à l’autre, faire
un appui bref (moins de 0,5s) sur le bouton
Montée ou Descente.
2) Appuyer sur my pour arrêter le produit
motorisé.
3) Si une position my est enregistrée : pour
déplacer le produit motorisé jusqu’à la position
my, faire un appui bref sur le bouton my.
Le produit motorisé va premièrement jusqu'à
sa fin de course basse, puis vers la position my.
4) Pour orienter les lames, faire un appui long sur le bouton Montée ou
Descente ou utiliser la molette de la télécommande, jusqu’à ce que les
lames aient atteint la position souhaitée.
3.2. RÉGLAGES SUPPLÉMENTAIRES
3.2.1. Enregistrement ou modification de la position
favorite (my)
1) Placer le produit motorisé dans la position
favorite(my) souhaitée.
2) Appuyer sur le bouton my jusqu’au va et-
vient du produit motorisé: la position favorite
(my) souhaitée est enregistrée et la DEL verte
clignote cinq fois.
Pour enregistrer une position de lames favorite
en mode vénitien (mode par défaut), déplacer le
produit motorisé en fin de course basse, puis régler l’orientation désirée en
appuyant sur le bouton Montée.
11
22
44
33
11
22

FR
Tilt Only 50 RTS Central Pack
13Copyright©2021 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
3.2.2. Suppression de la position favorite (my)
Pour supprimer la position my, appuyer sur le
bouton my pour atteindre cette position, puis
maintenir le bouton my enfoncée jusqu'à ce que le
produit motorisé effectue un va-et-vient.
3.2.3. Ajustement de la vitesse d’orientation
1) Pour réduire la vitesse d'orientation, maintenir
simultanément enfoncées les boutons
my et Descente jusqu’au va-et-vient du
produit motorisé. Répéter autant de fois que
nécessaire. Le réglage minimum a alors été
atteint lorsque le produit motorisé se déplace
brièvement 3fois dans un sens, puis 3fois dans l’autre sens.
2) Pour augmenter la vitesse d'orientation, maintenir simultanément
enfoncées les boutons my et Montée jusqu’au va-et-vient du produit
motorisé. Répéter autant de fois que nécessaire. Le réglage maximum a
alors été atteint lorsque le produit motorisé se déplace brièvement 3fois
dans un sens, puis 3fois dans l’autre sens.
3.2.4. Ajustement de la vitesse
1) Déplacer le produit motorisé vers une position
autre que ses fins de course.Maintenir
simultanément enfoncées les boutons MONTÉE,
MY et DESCENTE jusqu’au bref va-et-vient du
produit motorisé. Le produit motorisé effectue
des va-et-vient automatiques par cycles de dix
secondes pour confirmer l'entrée en mode réglage
de la vitesse.
2) Pour augmenter la vitesse, maintenir enfoncée
le bouton MONTÉE jusqu’au bref va-et-vient du
produit motorisé. Répéter autant de fois que
nécessaire.
La vitesse maximum est atteinte lorsque le produit
motorisé se déplace brièvement 3 fois dans un
sens, puis 3fois dans l'autre sens.
3) Pour réduire la vitesse, faire un appui long sur
le bouton DESCENTE jusqu’au bref va-et-vient
du produit motorisé. Répéter autant de fois que
nécessaire.
1122
11
22
44
33
10 s10 s 10 s10 s

FR Tilt Only 50 RTS Central Pack
14 Copyright©2021 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
La vitesse minimum est atteinte lorsque le produit motorisé se déplace brièvement
3fois dans un sens, puis 3fois dans l'autre sens.
4) Pour valider la nouvelle vitesse, faire un appui long sur le bouton MY jusqu’au bref
va-et-vient du produit motorisé.
3.3. ASTUCES ET CONSEILS D’UTILISATION
Questions sur la motorisation?
Constats Causes possibles Solutions
Le produit
motorisé ne
fonctionne
pas.
Une ou plusieurs batteries
sont montées dans le
mauvais sens.
Vérifier que toutes les batteries
sont correctement installées.
Une ou plusieurs batteries
fuient dans le tube du
logement batterie.
Remplacer l'ensemble des
batteries.
Les batteries (dans le tube
batterie) sont faibles.
Contrôler le niveau des batteries
et les remplacer si besoin.
La batterie du point de
commande est faible.
Contrôler si la batterie est faible
et la remplacer si besoin.
Si le produit motorisé ne fonctionne toujours pas, contacter un professionnel de
la motorisation et de l’automatisation de l’habitat.

FR
Tilt Only 50 RTS Central Pack
15Copyright©2021 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
4. DONNÉES TECHNIQUES
Alimentation 12 Vcc TBTS
Bandes de fréquence et puissance maximale
utilisées
433,42MHz
Couple 1Nm
Vitesse 5-15 tr/min
Niveau de sécurité III
Distance minimum entre deux fins de course 1/8tour
Distance maximum entre deux fins de course 5tours
Temps de course maximum 6 minutes
Température d’utilisation 0°C à + 60°C
Indice de protection IP 30 (pour usage en intérieur
exclusivement)
Nombre maximum de points de commande
associés
12
Pour tout complément d’information sur les caractéristiques techniques de
cette motorisation, consulter votre interlocuteur Somfy.
Par la présente, SOMFY ACTIVITES SA, F-74300 CLUSES déclare en
tant que fabricant que la motorisation couverte par ces instructions et
utilisée comme indiqué dans ces instructions, est conforme aux
exigences essentielles des Directives européennes applicables et en particulier
de la Directive machines 2006/42/EC et de la Directive CEM 2014/30/EU.
Le texte complet de la déclaration de conformité à l'UE est disponible sur www.
somfy.com/ce.
Antoine Crézé, responsable des homologations, agissant au nom du directeur de
l’Activité, Cluses, 12/2018.
Veiller à séparer les piles et batteries des autres types de déchets et à les
recycler via le système local de collecte.
Nous nous soucions de notre environnement. Ne jetez pas votre appareil
avec les déchets ménagers habituels. Déposez-le dans un point de collecte
agréé pour son recyclage.

FR Tilt Only 50 RTS Central Pack
16 Copyright©2021 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.

EN
Tilt Only 50 RTS Central Pack
17Copyright©2021 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
TRANSLATED INSTRUCTIONS
These instructions apply to all Tilt Only 50 WF RTS Central drives, the different
versions of which are available in the current catalogue.
CONTENTS
GENERAL INFORMATION
Safety instructions
Danger
Indicates a danger which may result in immediate death or
serious injury.
Warning
Indicates a danger which may result in death or serious injury.
Precaution
Indicates a danger which may result in minor or moderate injury.
Attention
Indicates a danger which may result in damage to or destruction
of the product.
1. Prerequisite information 16
1.1. Field of application 16
1.2. Liability 16
2. Installation 17
2.1. Assembly 17
2.2. Wiring 18
2.3. Commissioning 18
2.4. Tips and
recommendations for
installation 20
3. Use and maintenance 24
3.1. Up, Down, my 24
3.2. Additional settings 24
3.3. Tips and
recommendations for use 26
4. Technical data 27

EN Tilt Only 50 RTS Central Pack
18 Copyright©2021 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
1. PREREQUISITE INFORMATION
1.1. FIELD OF APPLICATION
The Tilt Only 50 WF RTS Central is a motor specially designed for indoor
applications.
The Tilt Only 50 WF RTS Central can drive Venetian blinds made from wood or
imitation wood.
The installer, a drive or home automation professional, must ensure that once
the motorised product is installed, it respects the current standards in the
country of installation, notably standard EN 13120 relative to interior blinds.
1.2. LIABILITY
Before installing and using the drive, please read these instructions carefully. In
addition to the instructions provided in this guide, please also comply with the
instructions set out in the enclosed Safety instructions document.
The drive must be installed by a drive and home automation professional, in
accordance with Somfy’s instructions and the applicable regulations in the
country of installation.
Any operation of the drive outside the sphere of application described above is
prohibited. Such operation shall exclude Somfy from all liability and invalidate
the Somfy warranty, as will any failure to comply with the instructions given
herein and in the enclosed Safety instructions document.
Aer installing the drive, the installer must inform his customers of the
operating and maintenance conditions for the drive and must pass the operating
and maintenance instructions on to them, as well as the enclosed Safety
instructions document. Any Aer-Sales Service operation on the drive requires
intervention by a drive and home automation professional.
Should any doubt arise during installation of the drive or for additional
information, consult a Somfy contact partner or visit www.somfy.com.

EN
Tilt Only 50 RTS Central Pack
19Copyright©2021 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
2. INSTALLATION
Attention
• These instructions are mandatory for the drive and home
automation professional installing the drive.
• Never drop, knock or puncture the drive or immerse it in liquid.
• Install an individual control point for each drive.
2.1. ASSEMBLY
2.1.1. Preparing the drive
1) Cut the head rail sha to the desired length.
2) Place the head rail and sha adaptors on the
drive.
2.1.2. Fitting the drive inside the head rail
1) Insert the drive into the head rail.
Attention
Make sure not to cut the power supply
cables on the edges of the head rail
when inserting the drive.
2) Slide the shas to the end stops of the drive’s
sha adaptors.
For optimum radio reception, the antenna must
be kept straight and outside the head rail.
It can be installed in a central or lateral position.
22
11
11
22

EN Tilt Only 50 RTS Central Pack
20 Copyright©2021 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
2.2. WIRING
Danger
• Cables which pass through a metal wall must be protected and
isolated using a sheath or sleeve.
• Attach cables to prevent any contact with moving parts.
• The drive cable cannot be removed. If it is damaged, return the
drive to the Aer-Sales department.
• To ensure electrical safety, this class III drive must be powered by
a “SELV” voltage source (Safety Extra Low Voltage).
Attention
• Leave the drive power supply cable accessible: it must be
possible to replace it easily.
• Do not disconnect the battery or power supply while the drive
is working.
Connect the battery or power supply to the drive’s
power supply cable.
2.3. COMMISSIONING
The orange LED flashes continuously in setting mode.
The green LED flashes once when any order is received from a control point.
2.3.1. Pre-programming the RTS control point
Press the Up and Down buttons on the RTS control
point simultaneously: the motorised product
moves up and down and the RTS control point is
pre-programmed in the drive.
