SPX 5019 User manual

© SPX Corporation
18 10120 4 Hex Hd. Cap Screw
19 220877 2 Lock Nut
20 14855 1 Retaining Ring
21 49400 1 Mounting Bracket
22 312616 1 Swivel Hand Pump
(See Form No. 101379)
23 251488 5 Cap Screw
24 350910 1 Retainer
25 10101 2 Hex Hd. Cap Screw
26 15316 2 Lock Nut, Hex
27 223316 2 Flange Sleeve Bearing
Parts Included but Not Shown
218083 2 Warning Decal
309956 1 Made in USA Decal
312555 1 Decal
312556 1 Warning Decal
25, 26, 27
Form No. 102731
Parts List &
Operating Instructions
for: 5019
Item
No.
Part
No. No.
Req'd Description
1220492 1 Trans. Mounting Plate
(for Rockwell & Eaton®
RoadRanger®transmissions;
includes Items 1-4)
210208 3 Hex Nut
312004 3 Washer
4220408 3 Bolt (1/2" x 1.25 Lg.)
549398 1 Mounting Plate
649404 1 Special Screw
753934 1 Lift Weldment
810012 4 Socket Hd. Screw
9RS-3500-15 16 Hex Nut (5/16-18)
11 10559 16 Hex Hd. Cap Screw
12 11998 2 Retaining Ring
13 312503 1 Pin
14 19777 2 Hex Hd. Cap Screw
15 11253 2 Washer
16 16002 4 Caster
17 53937 1 Jack Base Frame
Low Lift Transmission Jack
Maximum Capacity: 2,200 Lbs.
Item
No.
Part
No. No.
Req'd Description
Shaded areas reflect
the last revisions
made to this form.
Jack base frames manufactured before
Sept. 1997 used one 49407 bumper,
two 10049 hex hd. cap screws, and two
10204 hex nuts.
SPX Corporation
655 Eisenhower Drive
Owatonna, MN 55060-0995 USA
Phone: [phone]
Tech. Serv.: [phone]
Fax: [phone]
Order Entry: [phone]
Fax: [phone]
International Sales: [phone]
Fax: [phone]
Refer to any operating instructions included
with the product for detailed information about
operation, testing, disassembly, reassembly,
and preventive maintenance.
Items found in this parts list have been
carefully tested and selected by OTC.
Therefore: Use only OTC replacement parts!
Additional questions can be directed to the
OTC Tech. Serv. Dept. at [phone].
12, 3, 4 5
67
18, 19
16
21
20
18
14, 15
17
9, 10, 11
12, 13
89, 11
22, 23, 24
Sheet No. 1 of 2
Issue Date: Rev. D, 5-26-04

115517 190°Elbow
2220405 1 Ram
3312554 1 Hydraulic Hose
4222396 1 Protective Sleeve
513344 1 Cable Tie
611998 1 Retaining Ring
Parts List & Operating Instructions Form No. 102731, Sheet 1 of 2, Back
2
1
3
4
Part
No.
No.
Req'd Description
153935 1 Ram Mounting Plate
214438 2 Fitting
3220366 1 Hex Screw
(1-8 x 3.25 Lg.)
4312616 1 Swivel Hand Pump
Item
No.
Part
No. No.
Req'd Description
Item
No.
4
6
1
2
3
5
Safety Precautions
WARNING: Failure to follow these warnings could cause a loss of load, damage to equipment, and / or
failure of equipment, which may result in personal injury or property damage:
•If the operator cannot read English, operating instructions and safety precautions must be read
and discussed in the operator’s native language.
•Wear eye protection that meets the requirements of ANSI Z87.1 and OSHA standards.
•Before each use, inspect the jack for leaks and damaged, loose, or missing parts. Immediately
replace cut, frayed, or damaged hoses.
•DonotmodifythistransmissionjackoruseattachmentsunlesssuppliedbyOTC.Ifamodification
is needed, please contact OTC Technical Services.
•This jack is designed to remove or install only automotive or truck transmissions. Using the jack
in a manner for which it is not designed may result in injury or damage to equipment.
•The load must not exceed the maximum rated capacity of 2,200 lbs.
•Stay out from underneath the load at all times.
•Secure the load to the jack.
•Use the jack on hard, level surfaces only.
•Lower the load completely before moving the jack.
Assembly Instructions

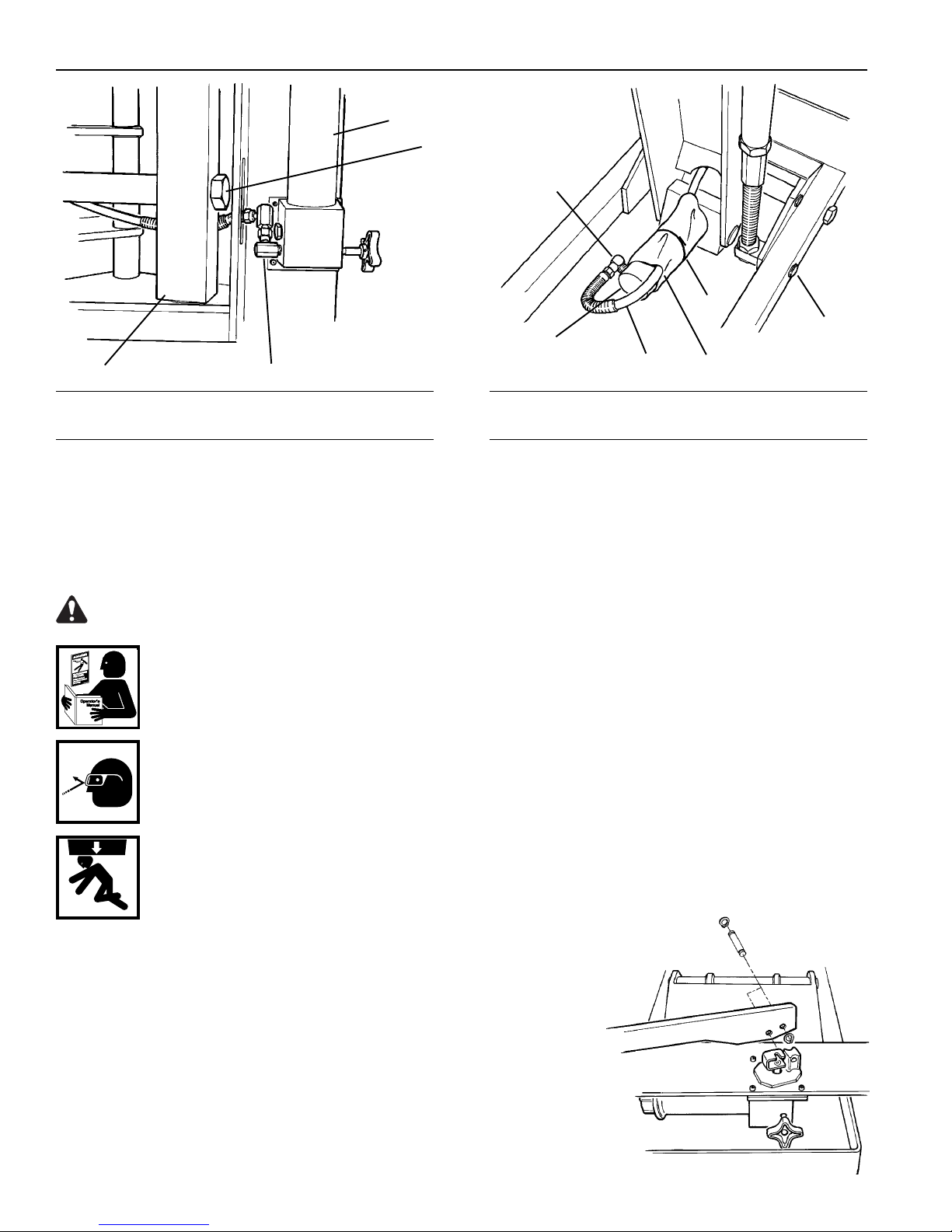

1. Assemble the handle to the pump by aligning the holes in the handle with
the holes in the pump cap and piston. Slide a pin through each hole, and
secure each pin with a retaining ring on each end. See Figure 1.
2. For use with a Rockwell or Eaton®RoadRanger®truck transmission:
Place the transmission mounting plate (220492) on top of the white
mounting plate (49398) as shown in the parts list drawing. Insert bolts
(220408) through the three holes in the plates. Secure the bolts by
attaching a washer (12004) and nut (10208) to each bolt from underneath
the plates. Figure 1

© SPX Corporation
Parts List & Operating Instructions Form No. 102731
1. Position the jack under the transmission.
2. Close the control valve. Operate the pump handle to raise the boom and align the mounting plate with the
transmission. See Figure 2.
3. Remove the transmission according to the instructions in the vehicle service manual.
4. Position the transmission on the mounting plate, resting against the angle plates as shown in Figure 2.
•The transmission mounting plate may be tilted forward and backward by adjusting the linkage arm (49404).
•The transmission mounting plate may be tilted side-to-side by adjusting the hex hd. cap screws (10120).
5. Secure the transmission to the mounting plate.
6. Lower the load by slowly opening the control valve. Use the control valve to regulate how fast the boom is lowered.
Optional Equipment - OTC AdjustaGrip®Universal Mounting Arm (305811)
OTC's universal mounting arms may be used to mount other large transmissions to
the low lift transmission jack. (Order part no. 305811 for one universal mounting arm;
order each arm separately.)
1. Remove the transmission mounting plate (220492), bolts (220408), washers
(12004), and hex nuts (10208).
2. Fasten the universal mounting arms to the top of the mounting plate (49398)
using the washers and nuts provided. See Figure 3.
a. Loosen all the joints in the adjust-a-grip arms.
b. Locate the right angle mounting ear of each arm over a slot in the mounting
plate, and install a washer and nut.
c. Use cap screws to attach at least two of the arms to the transmission.
Operating Instructions
Figure 2
The transmission must rest
against the angle plates as shown.
Right Angle
Mounting Ear
Mounting
Plate (49398)
Figure 3
Angle Plates Angle Plate
Sheet No. 2 of 2
Issue Date: Rev. D, 5-26-04
Maintenance
1. Completely lower the jack any time it is not being used.
2. The hydraulic pump and ram assembly should be drained, flushed, and refilled with oil at least once each year. Use
a high grade hydraulic oil such as OTC #9036 or an equivalent (215 SUS viscosity rating at 100°F).
3. Lubricate caster swivel plates and wheels every six months using pressure gun grease.
4. Lubricate lift arm pivot points as needed with SAE 30 motor oil.

© SPX Corporation
25, 26, 27
Forma N°102731
Lista de piezas e
instrucciones de
operación para: 5019
N°de
artículo
N°de
pieza
N°
req. Descripción
1220492 1 Placa de montaje de la
transmisión
( para transmisiones
Rockwell y Eaton
®
RoadRanger
®
;
incluye artículos 1-4)
210208 3 Tuerca hexagonal
312004 3 Arandela
4220408 3 Tornillo (1/2 pulg x 1.25 largo)
549398 1 Placa de montaje
649404 1 Tornillo especial
753934 1 Ensamble de elevación
810012 4 Tornillo de cabeza hueca
9RS-3500-15 16 Tuerca hexagonal
(5/16-18)
11 10559 16 Prisionero de cabeza hexagonal
12 11998 2 Anillo de retención
13 312503 1 Pasador
14 19777 2
Prisionero de cabeza hexagonal
15 11253 2 Arandela
16 16002 4 Rueda
17 53937 1 Armazón de la base del gato
18 10120 4 Prisionero de cabeza
hexagonal
19 220877 2 Contratuerca
20 14855 1 Anillo de retención
Gato de transmisión de carga baja
Capacidad máx: 2,200 libras
Las áreas sombreadas
reflejan las últimas
revisiones hechas a
esta forma.
Los armazones de la base del gato
fabricadas antes de septiembre de
1997utilizaban una defensa 49407, dos
prisioneros de cabeza hexagonal 10049
y dos tuercas hexagonales 10204.
SPX Corporation
655 Eisenhower Drive
Owatonna, MN 55060-0995 USA
Tel: [phone]
Serv. técnico: [phone]
Fax: [phone]
Pedidos: [phone]
Fax: [phone]
Ventas internacionales: [phone]
Fax: [phone]
Consulte cualquier instrucción de operación
incluida con el producto para obtener
información detallada sobre la operación, las
pruebas,eldesmontaje, la repetición de montaje
y el mantenimiento preventivo.
OTC ha probado y seleccionado
cuidadosamente los artículos encontrados en
esta lista. Por lo tanto: ¡Use sólo piezas de
repuesto de OTC!
Las preguntas adicionales se pueden dirigir a
nuestro Departamento de servicio técnico de
OTC llamando al [phone].
12, 3, 4 5
67
18, 19
16
21
20
18
14, 15
17
9, 10, 11
12, 13
89, 11
22, 23, 24
N°de
artículo
N°de
pieza N°
req. Descripción
21 49400 1 Escuadra de montaje
22 312616 1 Bomba manual giratoria
(Vea la Forma N ° 101379)
23 251488 5 Prisionero
24 350910 1 Retenedor
25 10101 2 Prisionero de cabeza
hexagonal
26 15316 2 Contratuerca hexagonal
27 223316 2 Cojinete de manguito
embridado
Piezas incluidas pero que no se muestran
218083 2 Calcomanía de
advertencia
309956 1 Calcomanía de Hecho en
EE.UU.
312555 1 Calcomanía
312556 1 Calcomanía de
advertencia
Hoja N°1 de 2
Fecha de emisión: Rev. D 26-5-04

115517 1 Codo de 90°
2220405 1 Ariete
3312554 1 Manguera hidráulica
4222396 1 Camisa protectora
513344 1 Amarre de cable
611998 1 Anillo de retención
Lista de piezas e instrucciones de operación N°de forma 102731, Hoja 1 de 2, dorso
2
1
3
4
N°de
pieza
N°
req. Descripción
153935 1 Placa de montaje del
ariete
214438 2 Aditamento
3220366 1 Tornillo hexagonal
(1-8 x 3.25 largo)
4312616 1 Bomba manual giratoria
N°de
artículo
4
6
1
2
3
5
Medidas de seguridad
Advertencia: El no obedecer estas advertencias podría causar la pérdida de la carga, daño al equipo
y / o falla del equipo, lo cual puede dar como resultado lesiones personales o daños a la propiedad:
•Lea, comprenda y siga todas las precauciones de seguridad, así como las instrucciones
de funcionamiento.
•Use protección en los ojos que cumpla con los requisitos de ANSI Z87.1 y OSHA.
•Antes de cada uso inspeccione el gato para determinar si hay fugas o piezas dañadas, perdidas
o faltantes. Cambie inmediatamente las mangueras cortadas, quemadas o dañadas.
•No modifique este gato de transmisión ni use aditamentos a menos que los suministre OTC. Si
se requiere una modificación, por favor comuníquese a Servicios Técnicos de OTC.
•Este gato está diseñado para quitar o instalar transmisiones automotrices o de camiones
solamente. El uso del gato de una manera para la cual no está diseñado puede dar como
resultado lesiones o daños al equipo.
•La carga no debe exceder la capacidad de clasificación máxima de 2,200 libras.
•Manténgase alejado de la parte inferior de la carga en todo momento.
•Asegure la carga al gato.
•Use el gato sobre superficies duras y niveladas solamente.
•Baje completamente la carga antes de mover el gato.
N°de
pieza N°
req. Descripción
N°de
artículo
Instrucciones de montaje
1. Monte la palanca a la bomba alineando los agujeros de la palanca con los
agujeros en el casquillo y pistón de la bomba. Deslice un pasador a través
de cada agujero y asegúrelos con un anillo de retención en cada extremo.
Vea la Figura 1.
2. Para usar con una transmisión de camión Rockwell o Eaton®RoadRanger®:
coloque la placa de montaje de la transmisión (220492) arriba de la placa de
montaje blanca (49398) como se muestra en el dibujo de la lista de piezas.
Inserte los tornillos (220408) a través de los tres agujeros en las placas.
Asegure los tornillos colocando una arandela (12004) y tuerca (10208) a
cada tornillo desde la parte inferior de las placas. Figura 1

© SPX Corporation
Lista de piezas e instrucciones de operación N°de forma 102731
1. Acomode el gato debajo de la transmisión.
2. Cierre la válvula de control. Opere la palanca de la bomba para elevar el aguilón y alinee la placa de montaje con
la transmisión. Vea la Figura 2.
3. Desmonte la transmisión de acuerdo a las instrucciones en el manual de servicio del vehículo.
4. Acomode la transmisión en la placa de montaje, descansando contra las placas angulares como se muestra en la
Figura 2.
•La placa de montaje de la transmisión se puede inclinar hacia delante y hacia atrás mediante el ajuste del brazo
de articulación (49404).
•La placa de montaje de la transmisión se puede inclinar de un lado a otro ajustando los prisioneros de cabeza
hexagonal (10120).
5. Asegure la transmisión a la placa de montaje.
6. Baje la carga abriendo lentamente la válvula de control. Use la válvula de control para regular la rapidez con que
se baja el aguilón.
Equipo opcional – Brazo de montaje universal AdjustaGrip®de
OTC (305811)
Los brazos de montaje universal de OTC se pueden usar para montar otras trans-
misiones más grandes al gato de transmisión de carga baja. (Ordene la pieza
N°305811 para obtener un brazo de montaje universal; ordene cada brazo por
separado).
1. Quite la placa de montaje de la transmisión (220492), los tornillos (220408), las
arandelas (12004) y las tuercas hexagonales (10208).
2. Asegure los brazos de montaje universal a la parte de arriba de la placa de montaje
(49398) utilizando las abrazaderas y las tuercas provistas. Vea la Figura 3.
a. Afloje todas las uniones en los brazos de agarre de ajuste AdjustaGrip.
b. Acomode la aleta de montaje de ángulo recto de cada brazo sobre una
ranura en la placa de montaje e instale una arandela y tuerca.
c. Use los prisioneros para montar por lo menos dos de los brazos
a la transmisión.
Instrucciones de operación
Figura 2
La transmisión debe descansar
contra las placas angulares como se muestra.
Aleta de
montaje de
ángulo recto
Placa de
montaje
(49398)
Figura 3
Placas angulares Placa angular
Hoja N°2 de 2
Fecha de emisión: Rev. D 26-5-04
Mantenimiento
1. Baje completamente el gato en algún momento que no esté en uso.
2. La bomba hidráulica y el montaje del ariete se deben purgar, lavar y rellenar con aceite por lo menos una vez al año. Use
aceite hidráulico de alta calidad como OTC N°9036 o el equivalente (clasificación de viscosidad 215 SUS a 100°F).
3. Lubrique las placas giratorias de las ruedas y la rueda cada seis meses usando grasa de pistola de presión.
4. Lubrique los puntos del pivote del brazo de elevación según sea necesario con aceite para motor SAE 30.

© SPX Corporation
19 220877 2 Écrou freiné
20 14855 1 Bague de retenue
21 49400 1 Patte de montage
22 312616
1 Pompe manuelle pivotante
(Voir le Bulletin n ° 101379)
23 251488 5 Vis d’assemblage
24 350910 1 Dispositif de retenue
25 10101 2 Vis d’assemblage à tête
hexagonale
26 15316 2 Écrou freiné
27 223316 2 Coussinet-douille à collet
Pièces incluses mais pas montrées
218083 2 Autocollant
« Made In USA »
309956 1 Autocollant d’avertissement
312555 1 Autocollant
312556 1 Autocollant d’avertissement
25, 26, 27
Bulletin n°102731
Nomenclature des pièces
et instructions pour 5019
N°de
réf.
N°de
pièce Quant. Description
1220492 1 Plaque de montage de la
boîte de vitesses (pour les boîtes de
vitesse Rockwell ou Eaton
®
RoadRanger
®
;
comprend les références 1 à 4)
210208 3 Écrou
312004 3 Rondelle
4220408 3 Boulon
(1/2 po x 1,25 po)
549398 1 Plaque de montage
649404 1 Vis spéciale
753934 1 Bras de levage soudé
810012 4 Vis d’assemblage à six pans creux
9RS-3500-15 16 Écrou
(5/16-18)
11 10559 16 Vis d’assemblage à tête hexagonale
12 11998 2 Bague de retenue
13 312503 1 Axe
14 19777 2
Vis d’assemblage à tête hexagonale
15 11253 2 Rondelle
16 16002 4 Roulette
17 53937 1 Bâti de base du cric
18 10120 4 Vis d’assemblage à tête
hexagonale
Cric à petite levée pour boîte de vitesses
Capacité maximale de 998 kg (2 200 lb)
Les zones ombrées
indiquent la dernière
révision apportée
à ce bulletin.
Les bâtis de la base du cric construits
avant septembre 1997 utilisent un seul
butoir 49407, deux vis d’assemblage
10049 et deux écrous 10204.
SPX Corporation
655 Eisenhower Drive
Owatonna, MN 55060-0995 USA
Tél. : [phone]
Assist. Tech. : [phone]
Télécopieur : [phone]
Commandes : [phone]
Télécopieur : [phone]
Ventes à l’étranger : [phone]
Télécopieur : [phone]
Consulter les instructions d’utilisation fournies
avec le produit pour obtenir des renseignements
détaillés sur l’utilisation, les essais, le démon-
tage, le remontage et l’entretien préventif.
Les pièces mentionnées dans cette nomen-
clature ont été sélectionnées soumises à des
essais stricts par OTC. Il ne faut donc utiliser
que des pièces de rechange OTC.
Encas de questions supplémentaires, consulter
le service d’assistance technique d’OTC
à 1-800-533-6127.
12, 3, 4 5
67
18, 19
16
21
20
18
14, 15
17
9, 10, 11
12, 13
89, 11
22, 23, 24
N°de
réf.
N°de
pièce Quant. Description
Feuille 1 de 2
Date de publication : Rév D. 26-5-04

115517 1 Coude de 90°
2220405 1 Vérin
3312554 1 Tuyau hydraulique
4222396 1 Manchon de protection
513344 1 Attache de câble
611998 1 Bague de retenue
Nomenclature des pièces Bulletin n°102731, feuille 1 de 2, verso
2
1
3
4
153935 1 Plaque de montage du vérin
214438 2 Raccord
3220366 1 Vis d’assemblage à tête
hexagonale (1-8 x 3,25 po)
4312616 1 Pompe manuelle pivotante
4
6
1
2
3
5
Directives de sécurité
Attention – Il faut respecter ces avertissements pour éviter la perte de la charge, les dommages ou la
défaillance de l’équipement, ce qui peut mener à des blessures et des dommages.
•Si el operador no puede leer el francés, las instrucciones de operación y las precauciones de
seguridad deberán leerse y comentarse en el idioma nativo del operador.
•Il faut porter des lunettes de sécurité conformes à ANSI Z87.1 et OSHA.
•Avant chaque utilisation, vérifier que le cric ne fuit pas, n’est pas endommagé et qu’aucune pièce
n’estdesserrée ouabsente.Remplacerimmédiatement touttuyaucoupé,effiloché ouendommagé.
•Il ne faut pas modifier ce cric pour boîte de vitesses ni utiliser des accessoires qui ne sont pas
fournisparOTC. Consulterleserviced’assistance technique d’OTCavantdefaire une modification
quelconque.
•Ce cric est conçu pour la dépose ou la pose de boîtes de vitesses de voitures et de camions.
L’utilisation du cric pour tout usage pour lequel il n’est pas conçu peut causer des blessures et
des dommages.
•La charge ne doit pas dépasser la capacité nominale de 998 kg (2 200 lb).
•Il faut toujours se tenir à l’écart de l’espace sous la charge.
•Il faut attacher la charge sur le cric.
•Utiliser le cric uniquement sur une surface dure et horizontale.
•Il faut abaisser la charge complètement avant de déplacer le
cric.
N°de
réf.
N°de
pièce Quant. Description
N°de
réf.
N°de
pièce Quant. Description
Assemblage
1. Monter la poignée sur la pompe. Pour cela, aligner les trous de la poignée sur
les trous du capot de la pompe et du piston. Glisser un axe dans chaque trou
et maintenir en place chaque axe avec une bague de retenue à chaque
extrémité, figure 1.
2. En casd’utilisationavec une boîtedevitesseRockwell ou Eaton®RoadRanger®
pour camion, mettre la plaque de montage de boîte de vitesses (220492) sur
la plaque de montage blanche (49398), comme montré sur le plan de la
nomenclature des pièces. Insérer les boulons (220408) dans les trois trous
des plaques. Maintenir les boulons en place avec une rondelle (12004) et un
écrou (10208) sur chaque boulon, du dessous des plaques. Figure 1

© SPX Corporation
Nomenclature des pièces Bulletin n°102731
1. Mettre le cric en position sous la boîte de vitesses.
2. Fermer la vanne de commande. Pomper la poignée pour lever le bras et aligner la plaque de montage sur la boîte
de vitesses, figure 2.
3. Déposer la boîte de vitesses en suivant les instructions du manuel de réparation du véhicule.
4. Mettre la boîte de vitesse en position sur la plaque de montage, contre les cornières, comme montré à la figure 2.
•Il est possible de régler la tringlerie (49404) pour incliner la plaque de montage de la boîte de vitesses vers l’avant
ou l’arrière.
•Il est possible de régler la vis de montage à tête hexagonale (10120) pour incliner la plaque de montage de la
boîte de vitesses d’un côté ou de l’autre.
5. Attacher la boîte de vitesses sur la plaque de montage.
6. Pour abaisser la charge, ouvrir lentement la vanne de commande. Utiliser la vanne de commande pour réguler la
vitesse de descente.
Équipement optionnel – Bras de montage universel OTC
AdjustaGrip® d’OTC (305811)
Il est possible d’utiliser les bras de montage universels d’OTC pour monter d’autres
grandes boîtes de vitesses sur ce cric. Commander un bras de montage universel,
numéro 305811. Commander chaque bras séparément.
1. Déposer la plaque de montage de boîte de vitesses (220492), les boulons
(220408), les rondelles (12004) et les écrous (10208).
2. Monter les bras de montage universels sur le dessus de la plaque de montage
(49398), en utilisant les rondelles et les écrous fournis, figure 3.
a. Desserrer toutes les articulations des bras à serrage réglable.
b. Mettre l’équerre de montage de la cornière droite sur une fente
de la plaque de montage et installer la rondelle et l’écrou.
c. Utiliser des vis d’assemblage pour monter au moins deux des
bras sur la boîte de vitesses.
Utilisation
Figure 2
La boîte de vitesses doit reposer contre
les cornières, comme montré.
Équerre de
montage de la
cornière droite
Plaque de
montage
(49398)
Figure 3
Cornières Cornière
Feuille 2 de 2
Date de publication : Rév D. 26-5-04
Entretien
1. Abaisser complètement le cric quand il n’est pas en service.
2. Au moins une fois par an, il faut vider, purger et remplir d’huile la pompe et le vérin hydraulique. Utiliser une huile
hydraulique de haute qualité, OTC n°9036 ou équivalent (viscosité de 215 SUS à 100 °F, 38 °C)
3. Tous les six mois, lubrifier, avec de la graisse pour pistolet sous pression, les plaques de pivot des roulettes et des
roues.
4. Selon le besoin, lubrifier les points de pivots du bras de levage avec de l’huile moteur SAE 30.
