Teamtex FC2901 C User manual

FC2901C
Type L6

2
1
7
8
9
10
2
3
5
4
6
1
12
11
13
2

3
5 6
7
43
8

4
13
11 12
14
109

5
15 16
17 18
19 20

6
21 22
23 24
2625

7
31
30
32
27
29
28

8FR - Guide d’utilisation
FR
Vous venez d’acquérir un siège auto groupe 1-2-3 et nous vous en remercions. Si
vous désirez obtenir une aide concernant ce produit, vous pouvez vous adresser à
notre service consommateurs (coordonnées au dos de ce guide).
CONSIGNES DE SÉCURITÉ
AVERTISSEMENT: Lisez ces instructions avec attention avant utilisation et conser-
vez ce guide pour les futurs besoins de référence. Si vous ne respectez pas ces ins-
tructions, la sécurité de votre enfant pourrait être affectée. N’installez votre siège
auto groupe 1-2-3 que sur un siège orienté vers l’avant et équipé d’une ceinture
de sécurité à 3 points (1).
•Les éléments rigides et les pièces en matière plastique du dispositif de retenue
pour enfants doivent êtres situés et installés de telle manière qu’ils ne puissent
pas, dans les conditions normales d’utilisation du véhicule, se coincer sous un siège
mobile ou dans la porte du véhicule.
•Maintenir tendues toutes les sangles servant à attacher le dispositif de retenue
au véhicule et régler les sangles qui servent à retenir l’enfant. De plus les sangles
ne doivent pas être vrillées.
•Veillez à ce que les sangles sous-abdominales soient portées aussi bas que pos-
sible, pour bien maintenir le bassin.
•Remplacer le dispositif lorsqu’il a été soumis à des efforts violents dans un ac-
cident.
•Il est dangereux de modifier ou de compléter le dispositif en quoi que ce soit sans
l’agrément de l’autorité compétente, ou à ne pas suivre scrupuleusement les ins-
tructions concernant l’installation fournies pas le fabricant du dispositif de retenue
pour enfants.
•Maintenir le siège à l’abri du rayonnement solaire, pour éviter que l’enfant ne
puisse se brûler.
•Ne pas laisser un enfant sans surveillance dans un dispositif de retenue pour
enfants.
•Veillez à ce que les bagages et autres objets susceptibles de causer des blessures
à l’occupant du siège en cas de choc soient solidement arrimés.
•Ne pas utiliser le dispositif de retenue pour enfants sans la housse.
•Ne pas remplacer la housse du siège par une autre housse que celle recomman-
dée par le constructeur, car elle intervient directement dans le comportement du
dispositif de retenue.
•Si vous avez un doute concernant l’installation et la bonne utilisation de votre
siège veuillez contacter le fabricant du dispositif de retenue pour enfants.
•Installer votre système de retenue pour enfants aux places assises rangées dans
la catégorie ‘Universel’ dans le manuel d’utilisation de votre véhicule.
•Ne pas utiliser de points de contact porteurs autres que ceux décrits dans les
instructions et marqués sur le système de retenue.
•Toujours privilégier les places assises arrières même lorsque le code de la route
autorise une installation à l’avant.
•Toujours s’assurer que la ceinture de la voiture est bouclée.
•Toujours vérifier qu’il n’y a pas de débris alimentaires ou autres dans la boucle du

9Guide d’utilisation - FR
FR
harnais ou dans l’ajusteur central.
•Veillez à ne pas installer l’enfant avec des vêtements trop volumineux en hiver.
Votre réhausseur Groupe 1-2-3 (2)
1. Appui-tête réglable en hauteur
2. Harnais (x2)
3. Dossier
4. Guide ceinture diagonale (x2 - utilisation avec harnais)
5. Assise
6. Poche pour le rangement de la notice (si votre produit en est equipé)
7. Sangle entrejambe
8. Boucle du harnais
9. Sangle de réglage (x2)
10. Coussin réducteur (si votre produit en est equipé)
11. Ajusteur (x2)
12. Fourreau de sécurité (x2)
13. Guide ceinture diagonale (x2 - utilisation sans harnais)
Montage du réhausseur

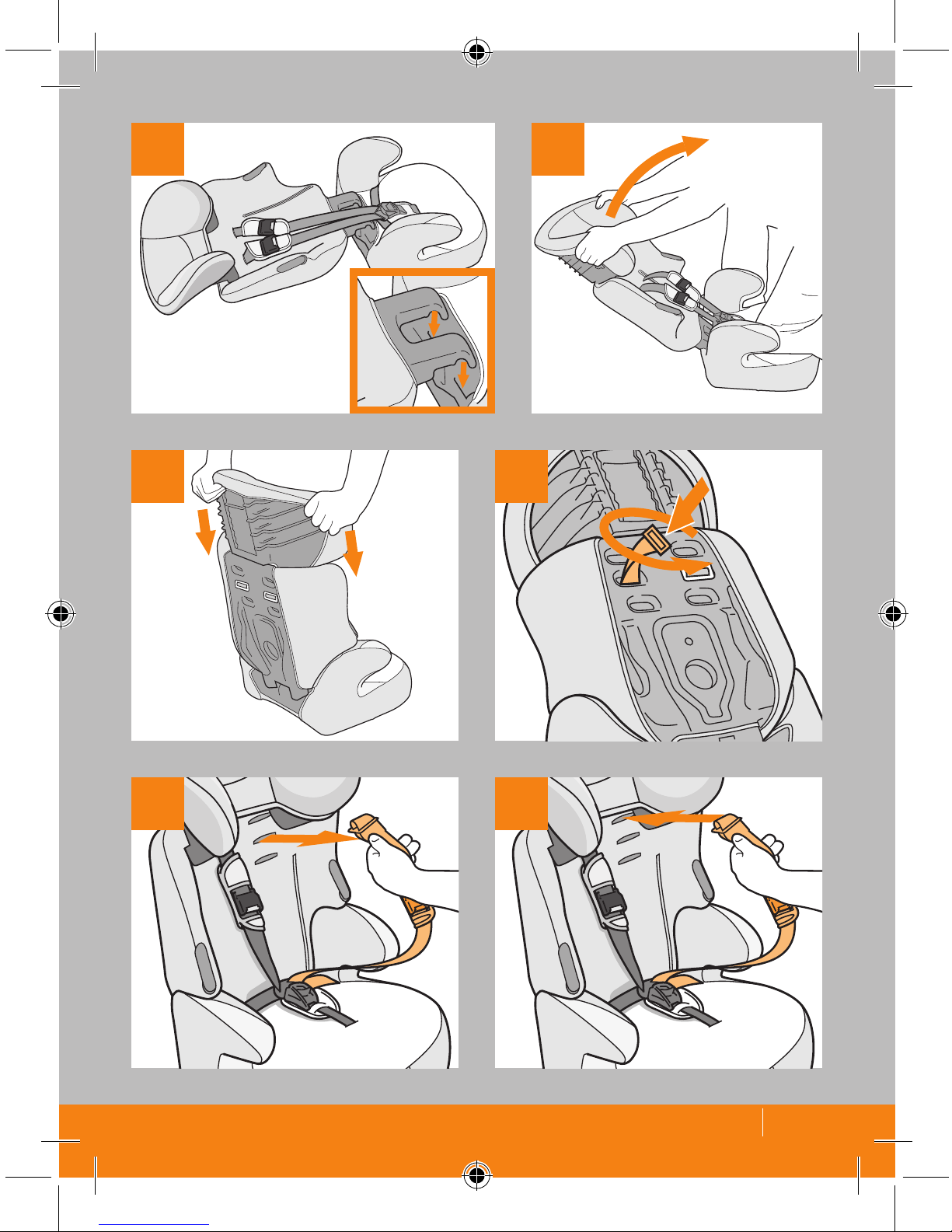

Présentez les deux pattes du dossier dans les encoches de l’assise (3), puis relevez
le dossier verticalement (4). Appuyez fortement sur le dossier pour assurer l’en-
foncement des deux pattes du dossier dans l’assise (5). Les deux pattes du dossier
doivent être enfoncées en butée dans l’assise.
Installation avec harnais
Gr. 1, de 9 à 18 kg (de 9 mois à 4 ans environ)
Assurez-vous que le harnais de votre siège auto est adapté à la taille de votre en-
fant avant de commencer l’installation dans votre véhicule.
Les harnais peuvent être réglés sur trois hauteurs, ils doivent être passés dans les
boutonnières les plus proches des épaules de votre enfant. Si les épaules de votre
enfant se situent entre deux hauteurs de boutonnières, utilisez toujours la position
la plus haute. Pour ajuster la hauteur des harnais, retirez un des brins supérieurs
des harnais en faisant pivoter sa butée de retenue métallique située à l’arrière du
dossier (6) puis tirez le brin à travers les fentes de la coque du dossier et de la
housse (7). Replacez le brin de harnais à la hauteur désirée en utilisant les mêmes
fentes, tant dans la housse que dans la coque (8) et ré-attachez-le à l’arrière du
dossier (9). Assurez-vous que la butée métallique soit bien en place et que le brin
de harnais ne soit pas vrillé. Répétez la même opération sur le second brin supé-
rieur.
•Pour serrer le harnais: Tirez sur les sangles de réglage situées sur les harnais, il
n’est pas nécessaire d’appuyer sur les boutons des ajusteurs (10).
•Pour desserrer le harnais: Appuyez sur les boutons des ajusteurs situés sur les
brins supérieurs des harnais, saisissez la partie inférieure des harnais et tirez simul-
tanément (11). Appuyez sur le bouton rouge de la boucle des harnais pour libérer

10 FR - Guide d’utilisation
FR
totalement votre enfant.
Placez le siège auto contre la banquette arrière du véhicule (12). Abaissez l’appui-
tête au maximum. Tirez la ceinture du véhicule jusqu’à ce qu’elle soit totalement
détendue. Passez les deux brins de la ceinture à travers les ouvertures de la housse
et de la coque du dossier (13) en vous assurant que le brin ventral passe sous
l’accoudoir du siège auto et que le brin diagonal remonte verticalement entre le
dossier et le cale-tête sans passer à travers le guide ceinture. Faites ressortir la
ceinture du véhicule à travers les ouvertures opposées (14). Assurez-vous que le
brin ventral de la ceinture passe sous l’accoudoir et que le brin diagonal passe
par dessus l’accoudoir du siège auto. Bouclez la ceinture du véhicule, assurez-vous
que la ceinture n’est pas vrillée (15). Poussez fermement le siège auto contre la
banquette du véhicule et tendez la ceinture au maximum en tirant le brin ventral
et le brin diagonal en direction de l’enrouleur (16). Ouvrez la boucle des harnais en
appuyant sur le bouton rouge au centre de la boucle. Installez votre enfant dans le
siège auto. Réunissez les connecteurs des harnais et fermez la boucle des harnais,
vous devez entendre un ‘clic’ (17). Tirez sur la sangle de réglage d’un des harnais
jusqu’à ce qu’il soit correctement tendu contre votre enfant (18). Répétez cette
opération avec la sangle de réglage du second harnais.
ATTENTION: Un harnais bien ajusté est indispensable pour protéger au mieux vo-
tre enfant. Vous ne devez pas pouvoir passer plus que l’épaisseur d’un doigt entre
le harnais et l’enfant.
Installation sans harnais
Gr. 2-3, de 15 à 36 kg (de 3 à 12 ans environ)
Assurez-vous que le harnais de votre siège auto est démonté avant de commencer
l’installation dans votre véhicule. Ne retirez jamais le dossier de votre siège
auto. Sans dossier, votre enfant ne bénéficierait plus d’une protection la-
térale.

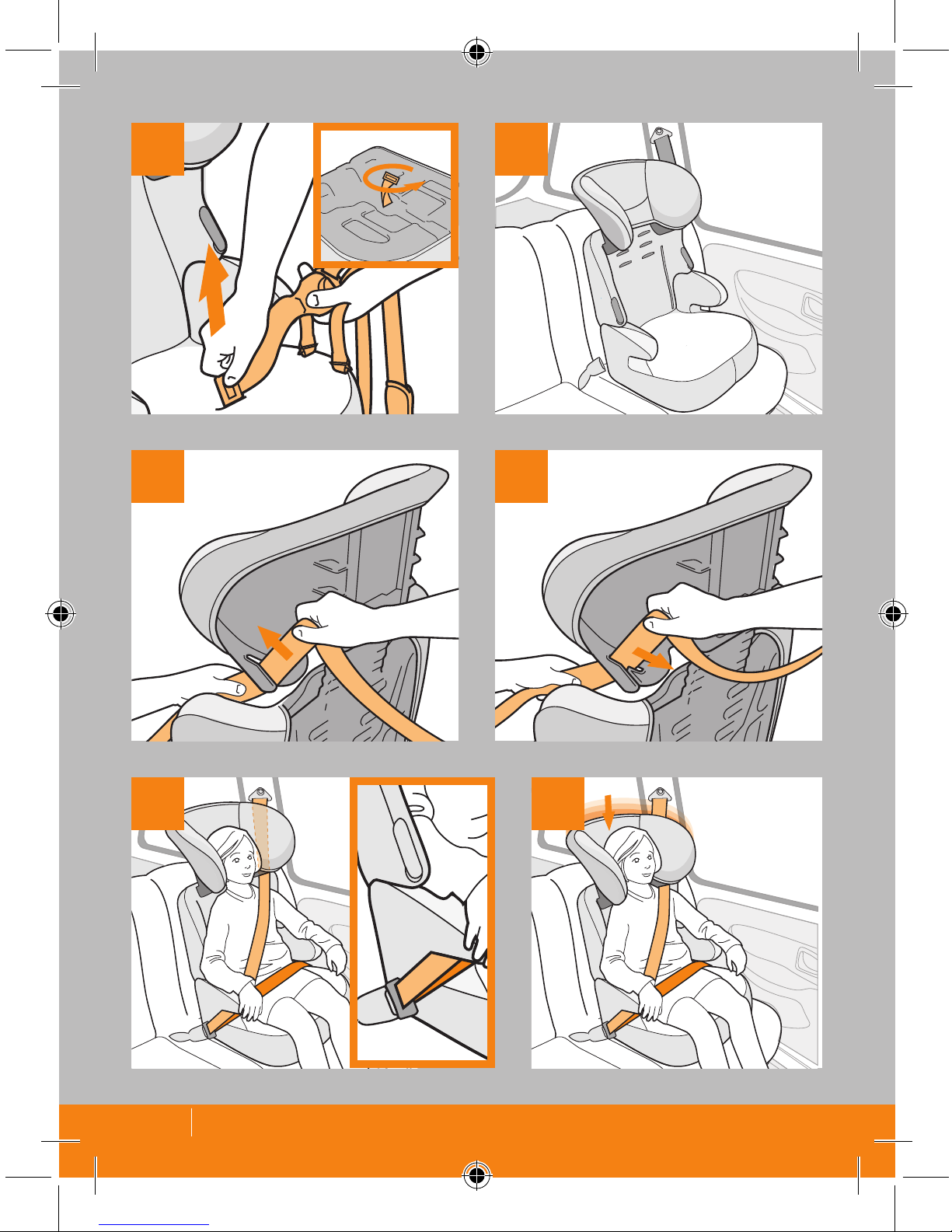

•Démontage du harnais: Réunissez les connecteurs de la boucle et fermez la bou-
cle afin de regrouper les composants des harnais et de la sangle d’entrejambe en-
tre eux. Vous pourrez ainsi conserver cet ensemble plus facilement pour de futurs
besoins. Répétez les opérations (6) et (7) sur chaque brin supérieur des harnais.
Retirez un des brins inférieurs des harnais en faisant pivoter sa butée de retenue
métallique située sous l’assise du siège auto (19) puis tirez le brin de harnais à
travers les fentes de l’assise et de la housse (20). Répétez l’opération sur le second
brin inférieur. Retirez la sangle d’entrejambe en faisant pivoter la butée métallique
puis en la passant à travers les fentes de l’assise et de la housse (21).
Votre siège auto est équipé d’un appui-tête réglable conçu pour accompagner vo-
tre enfant tout au long de sa croissance en lui apportant une protection latérale
maximum.
Relevez l’appui-tête réglable au maximum. Placez le siège auto contre la banquet-
te arrière du véhicule (22) et faites passer le brin diagonal de la ceinture à travers
le guide de l’appui-tête (23) (24). Asseyez votre enfant sur le siège auto. Assurez-
vous que son dos soit bien en contact avec le dossier du siège auto. Tirez et bouclez

11Guide d’utilisation - FR
FR
la ceinture du véhicule. Faites passer le brin diagonal de la ceinture sous l’accou-
doir opposé au guide ceinture utilisé, le brin ventral de la ceinture du véhicule passe
sous les deux accoudoirs (25). Abaissez l’appui-tête réglable et ajustez-le à la taille
de votre enfant (26). Il doit être positionné de manière à bien envelopper la tête de
votre enfant afin de lui apporter une protection latérale maximum tout en guidant

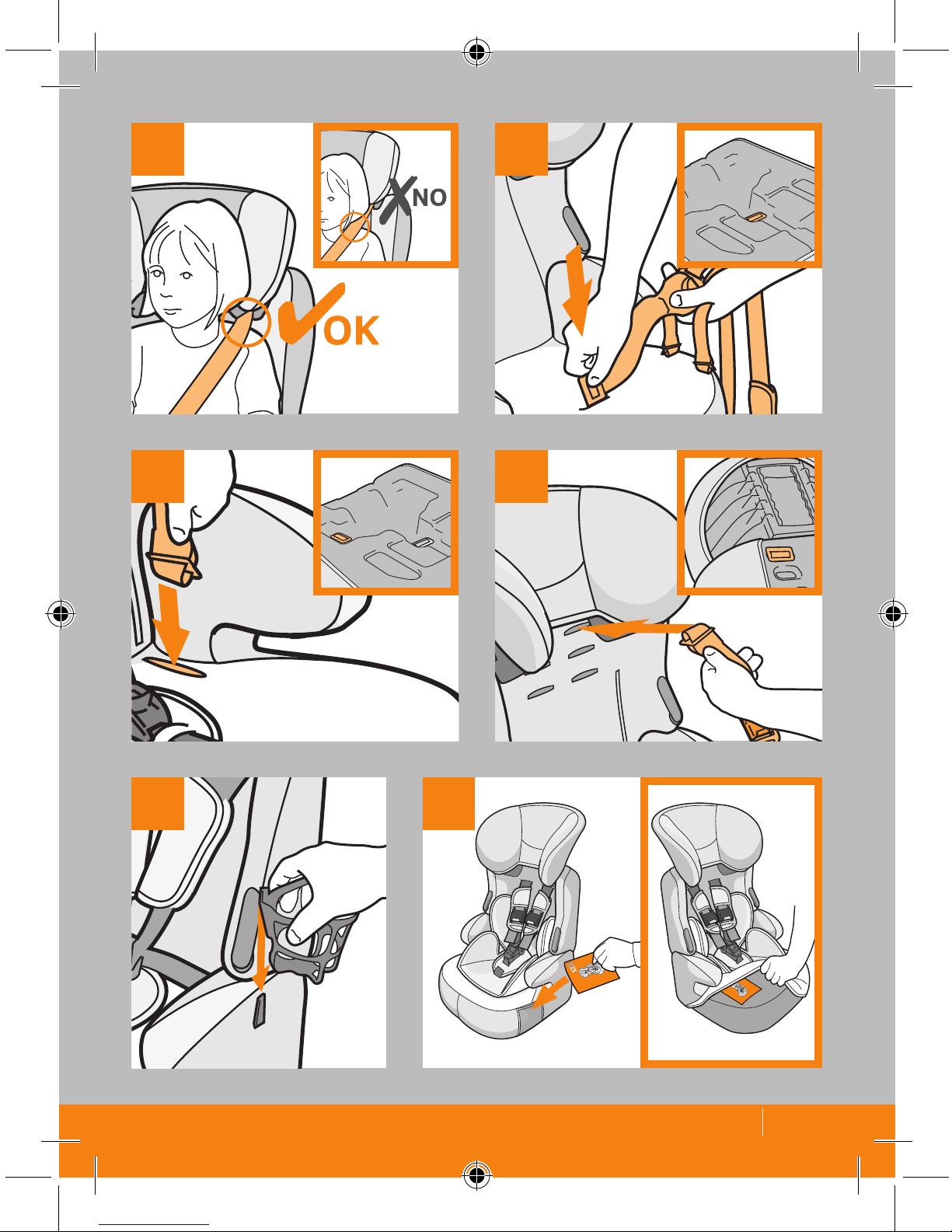

la ceinture diagonale sur son épaule sans déborder sur son cou (27). Tendez la
ceinture du véhicule.
Assurez-vous que la ceinture soit correctement tendue, qu’elle ne soit pas vrillée et
qu’elle ne se positionne pas au niveau du cou de votre enfant.
Pour sortir votre enfant du siège auto, il suffit de déverrouiller et de dégagez la
ceinture du véhicule sur le côté du siège auto. La ceinture restera suspendue au
guide ceinture de l’appui-tête.
ATTENTION: Attachez votre siège auto avec la ceinture du véhicule en toutes cir-
constances, même lorsque votre enfant n’est pas installé dans le siège auto. Un
siège auto non-attaché peut devenir un projectile en cas de choc.
Revenir à la configuration originale du siège auto
Suivez les instructions suivantes si vous désirez revenir à une configuration avec
harnais. Réinstallez la sangle d’entrejambe, assurez-vous que la butée métallique
est bien en place sous l’assise (28). Réinstallez un des deux brins inférieurs des
harnais, veillez à ce que la butée métallique du brin inférieur soit bien place sous
l’assise (29). Répétez l’opération avec le second brin inférieur.
Réinstallez un des deux brins supérieurs des harnais. Veillez à ce que la butée mé-
tallique du brin supérieur soit bien place derrière le dossier (30). Répétez l’opéra-
tion avec le second brin supérieur. Assurez-vous que les brins supérieurs et infé-
rieurs des harnais ne soient pas vrillés.
Porte-gobelet (en option selon le modèle)
Montez le porte-gobelet du siège auto en le glissant dans les guides situés de cha-
que côté de l’assise (31). ATTENTION: ne pas placer dans le porte-gobelet d’objets
lourds susceptibles de devenir des projectiles en cas de choc.
Rangement de la notice
Conservez cette notice en la rangeant, selon le modèle de votre siège, soit dans la
poche prévue à cet effet, soit en la glissant entre la coque et la housse de l’assise
(32).
Conseils d’entretien
Toutes les parties textiles sont déhoussables. En cas de tâches légères, nettoyez à
l’aide d’une éponge humidifiée avec de l’eau savonneuse ou lavez à la main à 30°
dans de l’eau savonneuse. Ne pas utiliser de javel, ne pas repasser, ne pas laver en
machine, ne pas mettre dans un sèche linge.

12 FR - Guide d’utilisation
FR AVERTISSEMENT
•Ce siège auto est un dispositif de retenue ‘Universal’ pour enfant. Homologué
selon le règlement N°44/04, il est adapté à une utilisation générale dans les vé-
hicules, et compatible avec la plus grande majorité (sauf exception) des sièges de
véhicules.
•La parfaite compatibilité est plus facilement obtenue lorsque le constructeur du
véhicule déclare que ses véhicules sont adaptés à recevoir des dispositifs de rete-
nue ‘Universal’.
•Ce dispositif de retenue est classé ‘Universal’, selon les critères d’homologation
les plus strictes, par rapport aux modèles précédents qui ne correspondent plus à
ces nouvelles dispositions.
•Adaptable uniquement sur les véhicules munis de ceintures de sécurité à 3 points
d’ancrage, fixes ou avec enrouleurs, homologuées selon le règlement UN/ECE N°
16 ou autre norme équivalente.
•En cas d’incertitude, contacter le fabricant du dispositif de retenue, ou votre re-
vendeur.

13
User guide - GB
GB
We would like to congratulate you on your purchase of a group 1-2-3 car seat.
If you would like to obtain any help regarding this product, you can contact our
customer service (contact details on the back of this guide).
SAFETY INSTRUCTIONS
WARNING: Please read these instructions carefully before using the seat and keep
this guide in a safe place for future reference. If you do not comply with these in-
structions, the safety of your child could be compromised. Only install your group
1-2-3 booster seat on a forward facing seat that has a 3-point seat belt (1).
•The hard items and the items in plastic of the child restraint system must be
located and installed so that when used normally, they do not get trapped under a
movable seat or in the vehicle door.
•Make sure the straps to attach the restraint system to the vehicle are kept tight
and adjust the straps that hold in the child. The straps must not be twisted.
•Make sure the sub-abdominal straps are run as low as possible, to keep the pelvis
in good position.
•Replace the restraint system if it has been subjected to violent shocks in an ac-
cident.
•It is dangerous to change or add elements to the restraint system in any way
without the authorisation of the competent authority, or not to carefully follow
the instructions on installation provided by the manufacturer of the child restraint
system.
•Keep the seat out of direct sunlight so that the child does not get burned.
•Do not leave the child unattended in a child restraint system.
•Make sure that luggage and other items that might harm the child in the seat in
the event of a shock are correctly stowed away.
•Do not use the child restraint system without the cover.
•Do not replace the seat cover with one that has not been recommended by the
manufacturer, because it plays a direct role ensuring that the restraint system
works effectively.
•If you have a doubt concerning the installation and correct usage of your seat,
please contact the manufacturer of the child restraint system.
•Install your child restraint system on seats categorised as “Universal” in your
car manual.
•Do not use weight-bearing contact points other than those described in the in-
structions and indicated on the restraint system.
•Always use the back seat if possible even if the Highway Code stipulates that
using the front seat is allowed.
•Always ensure that the seat belt has been fastened.
•Always check that there are no bits of food or other debris in the buckle of the
harness or in the main adjuster.
•Do not clothe the child in garments that are too bulky in winter.

14 GB - User guide
GB
Your Group 1-2-3 booster seat (2)
1. Adjustable headrest
2. Harness straps (x2)
3. Back
4. Diagonal belt guide (x2 – use with harness)
5. Seat
6. User guide pocket (if fitted on this model)
7. Crotch strap
8. Harness buckle
9. Adjustment strap (x2)
10. Body insert (if fitted on this model)
11. Adjustor (x2)
12. Safety cover (x2)
13. Diagonal belt guide (x2 – used without the harness)
Assembling the booster seat
Place both tongues on the back into the notches on the seat (3), and then raise the
back up vertically (4).
Press firmly on the back to ensure that both tongues of the back of the seat are
securely in place (5). The tongues on the back must be pushed down as far as they
will go into the seat.
Installation with the harness
Gr. 1, from 9 to 18 kg (from approximately 9 months to 4 years)
Make sure that the harness of your car seat is adapted to the height of your child
before starting to install the seat in your car.
The harness can be adjusted to three different heights. The straps must pass
through the holes that are closest to your child’s shoulders. If your child’s shoul-
ders are between two levels, always use the higher of the two. To adjust the height
of the harness, remove the upper section of one of the harness straps by twisting
the metal keeper located behind the backrest (6) and then pulling the end of the
harness strap through the slots of the shell and the cover (7). Feed the end of the
harness strap through the same slots at the desired height, both in the cover and
the shell (8) and reattach it behind the backrest (9). Make sure that the metal
anchor is correctly positioned and that the end of the harness strap is not twisted.
Repeat the operation on the second strap.
•To tighten the harness: Pull on the adjusting straps positioned on the harness.
You do not need to press on the adjuster buttons (10).
•To loosen the harness: Press on the adjuster buttons positioned on the upper sec-
tion of the harness, grasp the lower section and pull simultaneously (11). Press on
the red harness button on the buckle to free your child completely.
Place the car seat against the back seat of the vehicle (12). Lower the headrest as

15
User guide - GB
GB
far as possible. Pull on the vehicle seat belt until it is completely loose. Feed both
straps of the belt through the openings in the cover and the backrest shell (13)
making sure the waist strap passes under the arm rest of the car seat and that the
diagonal strap rises vertically between the backrest and the head support without
passing through the belt guide. Bring the vehicle belt out through the opposite
openings (14). Make sure that the waist strap of the belt passes under the arm rest
and that the diagonal strap passes above the arm rest of the car seat. Fasten the
vehicle seat belt, making sure that it is not twisted (15). Push the car seat firmly
against the back seat of the vehicle and tighten the belt as much as possible by
pulling the waist strap and the diagonal strap towards the winder (16). Open the
harness buckle by pressing on the red button in the centre of the buckle. Place your
child in the car seat. Put the harness buckle ends together and close the buckle,
making sure you hear a ‘click’ (17). Pull on the adjusting strap of one of the upper
harness sections until it is properly tightened against your child (18). Repeat the
operation with the adjusting strap of the second upper harness section.
CAUTION: A correctly adjusted harness is essential for your child’s protection.
There should not be more than a finger’s width between the harness and your
child.
Installation without the harness
Gr. 2-3, from 15 to 36 kg (from approximately 3 to 12 years)
Ensure that the harness of your car seat has been dismantled before starting to
install it in the vehicle. Never remove the back of your car seat. Without the
back, your child will not be protected laterally.
•Dismantling the harness: Put the harness connectors together and close the
buckle in order to assemble the various parts of the harness and the crotch strap.
This will enable you to store the harness more easily for future use. Repeat opera-
tions (6) and (7) on each upper section of the harness. Remove one of the lower
section of the harness by twisting the metal keeper located under the base (19)
and then pulling the end of the harness strap through the slots of the base and the
cover (20). Repeat the operation on the second lower section. Remove the crotch
strap by twisting the metal keeper and by passing it through the slots in the base
and the cover (21).
Your car seat is fitted with an adjustable headrest that has been designed to sup-
port your child throughout growth by providing maximum side protection.
Raise the adjustable headrest to its highest position. Place the car seat against the
back seat of the vehicle (22) and feed the diagonal strap of the belt through the
headrest guide (23) (24). Sit your child in the car seat. Make sure that the child’s
back is fully in contact with the back of the car seat. Pull and fasten the vehicle
seat belt. Pass the diagonal strap of the belt under the arm rest opposite the belt
guide used. The waist strap of the belt passes under both armrests (25). Lower
the adjustable headrest and adjust it to the height of your child (26). It should be

16 GB - User guide
GB
positioned so that it surrounds your child’s head, providing maximum lateral pro-
tection, whilst guiding the diagonal belt over the child’s shoulder so that it doesn’t
extend onto the child’s neck (27). Tighten the vehicle seat belt.
Make sure that the seat belt is properly tightened, that it is not twisted and that it
is not positioned at the level of your child’s neck.
To remove your child from the car seat, simply unbuckle the seat belt and place it
at the side of the car seat. The belt will remain suspended from the headrest belt
guide.
CAUTION: Secure your car seat with the vehicle seat belt at all times, even when
your child is not in the car seat. An unsecured car seat can cause injuries in the
event of a collision.
Returning to the original configuration of the car seat
Follow the instructions below if you wish to return to the harness configuration.
Re-install the crotch strap, making sure that the metal keeper is correctly in place
under the seat (28). Re-install one of the lower sections of the harness, making
sure that the metal anchor of the lower section is correctly in place under the seat
(29). Repeat the operation with the second lower section.
Re-install one of the upper sections of the harness. Make sure that the metal an-
chor of the upper section is correctly in place behind the backrest (30). Repeat the
operation with the second upper section. Make sure that neither the upper or the
lower sections of the harness are twisted.
Cup holder (as an option in some models)
Slide the cup holder of the car seat into the guides on each side of the seat (31).
WARNING: do not place heavy objects that might fly out of the cup holder in the
event of an impact.
Storage of the instruction manual
Store this instruction manual, depending on the model of your vehicle, either in
the pouch provided, or by slipping it into between the shell and the cover of the
seat (32).
Maintenance advice
All the material parts can be removed. Slight stains can be removed using a damp
sponge soaked in soapy water or it can be washed by hand at 30° in soapy water.
Do not use bleach, do not iron, do not machine wash, and do not tumble dry.

17
User guide - GB
GB
WARNING
•This car seat is a “Universal” child restraint system. It has been approved in ac-
cordance with regulation N°44/04, and is suitable for general use in vehicles and
is compatible with the majority (some exceptions) of vehicle seats.
•It is more likely that the seat is perfectly compatible if the vehicle manufacturer
states that its vehicles are suitable for taking “Universal” child restraint systems.
•This restraint system is classified as “Universal” in accordance with the strictest
approval criteria, whereas earlier models do not correspond to these new provi-
sions.
•It can only be adapted to vehicles with 3-point safety belts that are either fixed
or have a roller mechanism and that have been approved compliant with the UN/
ECE N° 16 or other equivalent standards.
•If in doubt, contact the manufacturer or retailer of the restraint system.

18 DE - Gebrauchsanleitung
DE
Vielen Dank, dass Sie unseren Kindersitz der Gruppe 1-2-3 gekauft haben. Sollten
Sie Hilfe zu diesem Produkt benötigen, wenden Sie sich bitte an unseren Kunden-
dienst. (Die Adresse finden Sie auf der Rückseite dieser Anleitung.)
SICHERHEITSHINWEISE
ACHTUNG: Lesen Sie diese Anleitung vor dem Gebrauch des Sitzes sorgfältig du-
rch, und bewahren Sie sie als Referenz auf. Bei Nichteinhaltung dieser Anleitung
wird die Sicherheit Ihres Kindes gefährdet. Montieren Sie den Kindersitz der Gruppe
1-2-3 nur auf einem Sitz, der nach vorn (in Fahrtrichtung) gerichtet ist und mit
einem Dreipunktgurt ausgestattet ist (1).
•Die starren Komponenten und die Kunststoffteile des Kinderrückhaltesystems
müssen so platziert und montiert werden, dass sie bei normalem Gebrauch des
Fahrzeugs nicht unter einem beweglichen Sitz oder in der Fahrzeugtür eingeklem-
mt werden können.
•Alle Gurte zur Befestigung des Rückhaltesystems im Fahrzeug müssen straff ge-
zogen werden. Die Gurte zum Anschnallen des Kindes müssen korrekt angelegt und
eingestellt werden. Die Gurte dürfen nicht verdreht sein.
•Darüber hinaus müssen die Beckengurte so niedrig wie möglich angelegt werden,
um das Becken in einer bequemen und gesunden Position zu halten.
•Das Rückhaltesystem muss ausgewechselt werden, wenn es bei einem Unfall
stark belastet wurde.
•Die Sicherheit ist gefährdet, wenn das System ohne Genehmigung der zustän-
digen Behörde verändert oder ergänzt wird oder wenn die Herstellerangaben zur
Montage des Kinderrückhaltesystems nicht sorgfältig befolgt werden.
•Schützen Sie den Sitz vor direkter Sonneneinstrahlung, um zu verhindern, dass
sich das Kind verbrennt.
•Lassen Sie Kinder in einem Rückhaltesystem niemals unbeaufsichtigt.
•Achten Sie darauf, dass Gepäckstücke oder andere Gegenstände, die bei einem
Aufprall Verletzungen verursachen können, richtig gesichert sind.
•Das Kinderrückhaltesystem darf nicht ohne den zugehörigen Sitzbezug verwen-
det werden.
•Der Sitzbezug darf nur durch einen vom Hersteller empfohlenen Bezug ersetzt
werden, da er direkte Auswirkungen auf das Verhalten des Rückhaltesystems hat.
•Wenden Sie sich bei Zweifelfällen hinsichtlich Montage und Verwendung des
Sitzes an den Hersteller des Kinderrückhaltesystems.
•Das Kinderrückhaltesystem muss auf Sitzplätzen befestigt werden, die im Hand-
buch Ihres Fahrzeugs unter der Kategorie „Universal“ aufgeführt werden.
•Es dürfen keine anderen als die in den Anweisungen beschriebenen und an dem
Rückhaltesystem gekennzeichneten belasteten Berührungspunkte verwendet wer-
den.
•Die Befestigung auf dem Rücksitz ist stets vorzuziehen, auch in Fällen, in denen
die Straßenverkehrsbestimmungen eine Montage auf dem Vordersitz erlauben.
•Stellen Sie sicher, dass der Sicherheitsgurt des Fahrzeugs eingerastet ist.
•Stellen Sie sicher, dass der Verschluss des Hosenträgergurts bzw. die zentrale

19
Gebrauchsanleitung - DE
DE
Gurtspannvorrichtung frei von Lebensmittelresten oder anderen Fremdkörpern ist.
•Achten Sie im Winter beim Anschnallen darauf, dass das Kind nicht zu dick an-
gezogen ist.
Kinderautositz Gruppe 1-2-3 (2)
1. Höhenverstellbare Kopfstütze
2. Hosenträgergurt (2x)
3. Rückenlehne
4. Diagonalgurtführung (x2 – Verwendung mit Hosenträgergurt)
5. Sitzfläche
6. Tasche für die Aufbewahrung der Anleitung (sofern diese zur Ausstattung
Ihres Produkts gehört)
7. Schrittgurt
8. Hosenträgergurtschloss
9. Gurtstraffer (2x)
10. Stützkissen (sofern dieses zur Ausstattung Ihres Produkts gehört)
11. Verstelleinrichtung (2x)
12. Gurtpolster (2x)
13. Diagonalgurtführung (2x – Verwendung ohne Hosenträgergurt)
Montage des Kindersitzes
Stecken Sie die zwei Anker der Rückenlehne in die Öffnungen der Sitzfläche (3),
und ziehen Sie dann die Rückenlehne in eine senkrechte Position (4). Drücken Sie
die Rückenlehne kräftig nach unten, um sicherzustellen, dass die Rückenlehne gut
an der Sitzfläche befestigt ist (5). Die beiden Anker der Rückenlehne müssen in der
Sitzfläche eingerastet sein.
Montage mit Hosenträgergurt
Gr. 1, von 9 bis 18 kg (ca. von 9 Monate bis 4 Jahre)
Vor der Montage im Fahrzeug müssen Sie den Hosenträgergurt des Kindersitzes an
die Größe des Kindes anpassen.
Zum Anpassen der Hosenträgergurte können drei verschiedene Höhen gewählt
werden. Ziehen Sie die Gurte durch das Schlitzpaar, das sich in Schulterhöhe des
Kindes befindet. Falls die Schulterhöhe des Kindes zwischen zwei Schlitzhöhen
liegt, ist das Schlitzpaar oberhalb der Schultern zu verwenden. Um die Höhe der
Hosenträgergurte einzustellen, müssen Sie das obere Ende von einem der Gurte
herausziehen. Drehen Sie dazu die Metallschnalle hinten an der Rückenlehne (6),
und ziehen Sie anschließend das Gurtende durch die Schlitze in der Rückenlehne
der Schale und im Bezug (7). Schieben Sie das Ende des Hosenträgergurts auf die
gewünschte Höhe. Verwenden Sie dazu dieselben Schlitze in Bezug und Schale (8).
Befestigen Sie das Gurtende wieder hinten an der Rückenlehne (9). Vergewissern
Sie sich, dass die Metallschnalle fest sitzt und das Ende des Hosenträgergurts nicht
verdreht ist. Wiederholen Sie den Vorgang für das zweite obere Gurtende.

20 DE - Gebrauchsanleitung
DE
•Hosenträgergurt straffen: Ziehen Sie an den Gurtstraffern, die sich an den Ho-
senträgergurten befinden. Die Verstelltasten müssen dafür nicht gedrückt werden
(10).
•Hosenträgergurt lockern: Drücken Sie auf die Verstelltasten, die sich am oberen
Ende der Hosenträgergurte befinden. Fassen Sie die unteren Gurtenden, und zie-
hen Sie gleichzeitig daran (11). Drücken Sie den roten Knopf am Hosenträgergurt-
schloss, um Ihr Kind vollständig abzuschnallen.
Positionieren Sie den Kindersitz auf der Rückbank des Fahrzeugs (12). Stellen Sie
die Kopfstütze möglichst tief ein. Ziehen Sie an dem Fahrzeuggurt, bis er vollständig
ausgerollt ist. Führen Sie den Fahrzeuggurt mit der Schnalle voran durch die Öff-
nungen in Bezug und Rückenschale (13). Dabei müssen der Beckengurt waagerecht
zwischen Sitzfläche und Armlehne des Kindersitzes und der Diagonalgurt senkrecht
zwischen Rückenlehne und Kopfstütze entlang geführt werden.(aber außerhalb der
Gurtführung). Ziehen Sie den Fahrzeuggurt aus der gegenüberliegenden Öffnung
wieder heraus (14). Vergewissern Sie sich, dass der Beckengurt zwischen Sitzfläche
und Armlehne des Kindersitzes hindurchgeführt ist und der Diagonalgurt über der
Armlehne des Kindersitzes liegt. Schließen Sie den Fahrzeuggurt, und achten Sie
darauf, dass der Gurt nicht verdreht ist (15). Drücken Sie den Kindersitz fest in die
Rückbank. Straffen Sie den Fahrzeuggurt, indem Sie den Beckengurt und den Di-
agonalgurt in Richtung der Aufrollvorrichtung ziehen (16). Öffnen Sie den Gurtver-
schluss, indem Sie auf den roten Knopf in der Mitte des Verschlusses drücken.
Setzen Sie Ihr Kind in den Kindersitz. Stecken Sie die beiden Verbindungsstücke des
Hosenträgergurts ineinander, und schließen Sie das Gurtschloss. Der Verschluss
muss mit einem hörbaren „Klick“ einrasten (17). Ziehen Sie am Gurtstraffer eines
der Hosenträgergurte, bis der Gurt ordnungsgemäß am Körper des Kindes anliegt
(18). Straffen Sie den zweiten Hosenträgergurt auf dieselbe Weise.
ACHTUNG: Die korrekte Einstellung des Hosenträgergurts ist für den optimalen
Schutz Ihres Kindes unerlässlich. Zwischen dem Hosenträgergurt und dem Kind
sollte maximal ein Fingerbreit Platz sein.
Montage ohne Hosenträgergurt
Gr. 2-3, von 15 bis 36 kg (von ca. 3 bis 12 Jahre)
Bevor Sie mit der Montage in Ihrem Fahrzeug beginnen, müssen Sie den Hosen-
trägergurt des Kindersitzes entfernen. Entfernen Sie unter keinen Umständen
die Rückenlehne des Kindersitzes. Ohne Rückenlehne ist das Kind seitlich
nicht ausreichend geschützt.
•Demontage des Hosenträgergurts: Stecken Sie die beiden Verbindungsstücke
ineinander, und schließen Sie das Gurtschloss, um die Komponenten von Hosen-
trägergurt und Schrittgurt miteinander zu verbinden. Auf diese Weise können Sie
die Gurtkonstruktion für eine spätere Verwendung besser aufbewahren. Wieder-
holen Sie die Schritte (6) und (7) für die beiden oberen Enden des Hosenträger-
gurts. Ziehen Sie das untere Ende des Hosenträgergurts heraus. Drehen Sie dazu
