Texecom Premier Elite Micro Contact-W User manual

Installation Manual
Premier Elite Micro Contact-W
INS-741-2

INS741-2 2/25
Content
1.0 Learning the Device to the System 3 .....................................................................................
2.0 Magnet Positioning 4 ................................................................................................................
3.0 Mounting Surfaces 6 .................................................................................................................
4.0 Wireless Range Test 7 ..............................................................................................................
5.0 Mounting with Adhesive Pads 9 ..............................................................................................
6.0 Mounting with Screws 10 .........................................................................................................
7.0 Instruction Manuals 15 .............................................................................................................
7.1 EN Introduction 15 ..................................................................................................................
7.2 FR Introducción 17 .................................................................................................................
7.3 NL Inleiding 19 ........................................................................................................................
7.4 ES Introducción 21 .................................................................................................................
7.5 IT Introduzione 23 ...................................................................................................................

INS741-2 3/25
1.0 Learning the Device to the System

INS741-2 4/25
2.0 Magnet Positioning

INS741-2 5/25

INS741-2 6/25
3.0 Mounting Surfaces
*Range may be reduced.

INS741-2 7/25
4.0 Wireless Range Test

INS741-2 8/25

INS741-2 9/25
5.0 Mounting with Adhesive Pads

INS741-2 10/25
6.0 Mounting with Screws

INS741-2 11/25

INS741-2 12/25

INS741-2 13/25

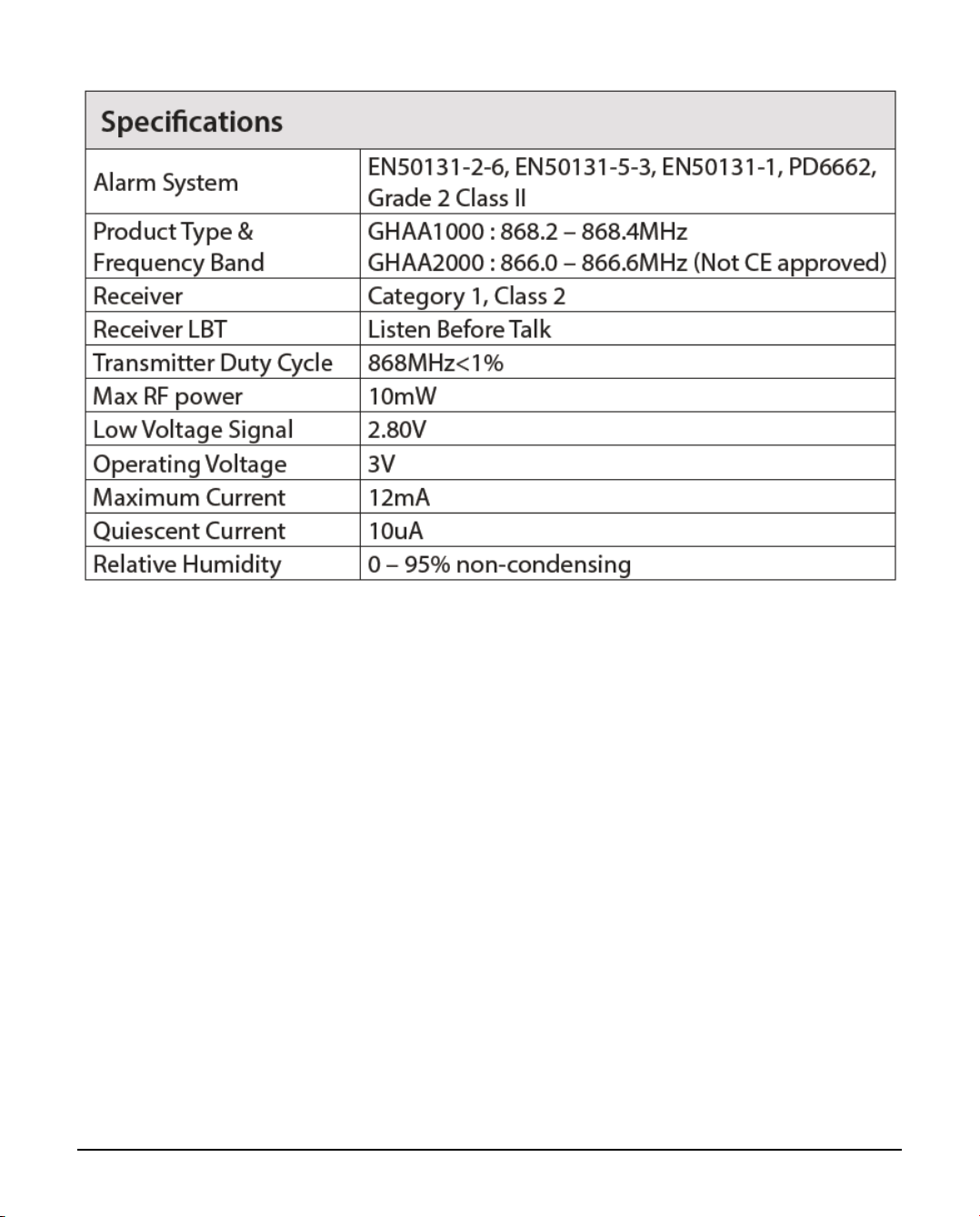

Supplier: Texecom Ltd, Haslingden, Lancashire, BB4 4PW, UK.
WEEE Directive: 2002/96/EC (WEEE directive): Products marked with this symbol
cannot be disposed of as unsorted municipal waste in the European Union. For
proper recycling, return this product to your local supplier upon the purchase of
equivalent new equipment, or dispose of it at designated collection points. For
more information see: www.recyclethis.info.
Maintenance: Test yearly by the installer
Warranty
2 year replacement warranty (excludes battery).
As the Premier Elite Micro Contact-W is not a complete alarm system, but only a
part thereof, Texecom cannot accept responsibility or liability for any damages
whatsoever based on a claim that the Premier Elite Micro Contact-W failed to
function correctly. Due to our policy of continuous improvement Texecom reserves
the right to change specification without prior notice.

INS741-2 14/25
Hereby, Texecom declares that the radio equipment type : GHAA1000 (Premier
Elite Micro Contact-W), is in compliance with Directive 2014/53/EU. The full EU
declaration of conformity is available
here: http://www.texe.com/cert/doc/DEC-T00237.pdf

INS741-2 15/25
7.0 Instruction Manuals
7.1 EN Introduction
When using Premier Elite Firmware Version 2.10 and above the
dedicated Ricochet learn menu can be accessed via the omit key when in the
Engineers menu. For all other firmware versions please refer to the Premier
Elite 8XP-W/32XP-W Installation Manual.
When using the Premier Elite Micro Contact-W on an Entry/Exit route, or
a 24HR door, or where chime is required, the device attributes should be
left at default “Always Awake”.
See the Premier Elite 8XP-W/32XP-W Installation Manual for details of how to
change the device attributes and learning.
1. Learning the device to the system
Select an empty zone slot for the device and put the system in learn
mode. To power up press and hold the button on the front of the device for
3 seconds (see Fig.1a).
The LED will flash pink while it communicates to the receiver. The LED will
turn green if the device has successfully learnt onto the system (see Fig.1b)
and the LED will automatically indicate magnet positioning function for the
next 10 minutes (see step 2). If the LED turns red (see Fig.1c) the learn has
failed.
Check the system is in learn mode.
Move closer to the panel or expander.
Ensure you are learning the device to an 'empty' zone.
If the device needs relearning to a different zone or system, the battery must
be removed and then re-inserted to initiate the learn process.
2. Magnet positioning
Mount the device and position the magnet so the notches are aligned
until the LED pulses green indicating a secure state (see Fig.2a).
If the device LED pulses red (see Fig.2b) then move the magnet closer to
the device until the LED turns green.

INS741-2 16/25
A tamper state is signified by a pulsing orange LED (see Fig.2c).
To enable the LED after the first 10 minutes, initiate walk test mode from
the panel - see Premier Elite Control Panel Installation Manual.
The magnet can be installed either side of the device. However
greater sensitivity is achieved by placing the magnet to the left of the device
and aligning the notches in the plastic (see Fig.2d).
3. Mounting surfaces
Suitable mounting surfaces include uPVC, wood and aluminium*.
Avoid ferrous material such as steel (see Fig.3).
*Range may be reduced.
4. Wireless range test
The wireless range test is available for the first hour after power up or
while the system is in commission mode - see Premier Elite 8XP-W/32XP-
W Installation Manual.
With the device in position, press and hold the button on the front of
the device for 3 seconds (see Fig.4a).
The LED will flash pink and turn green when a wireless connection
is confirmed (see Fig.4b).

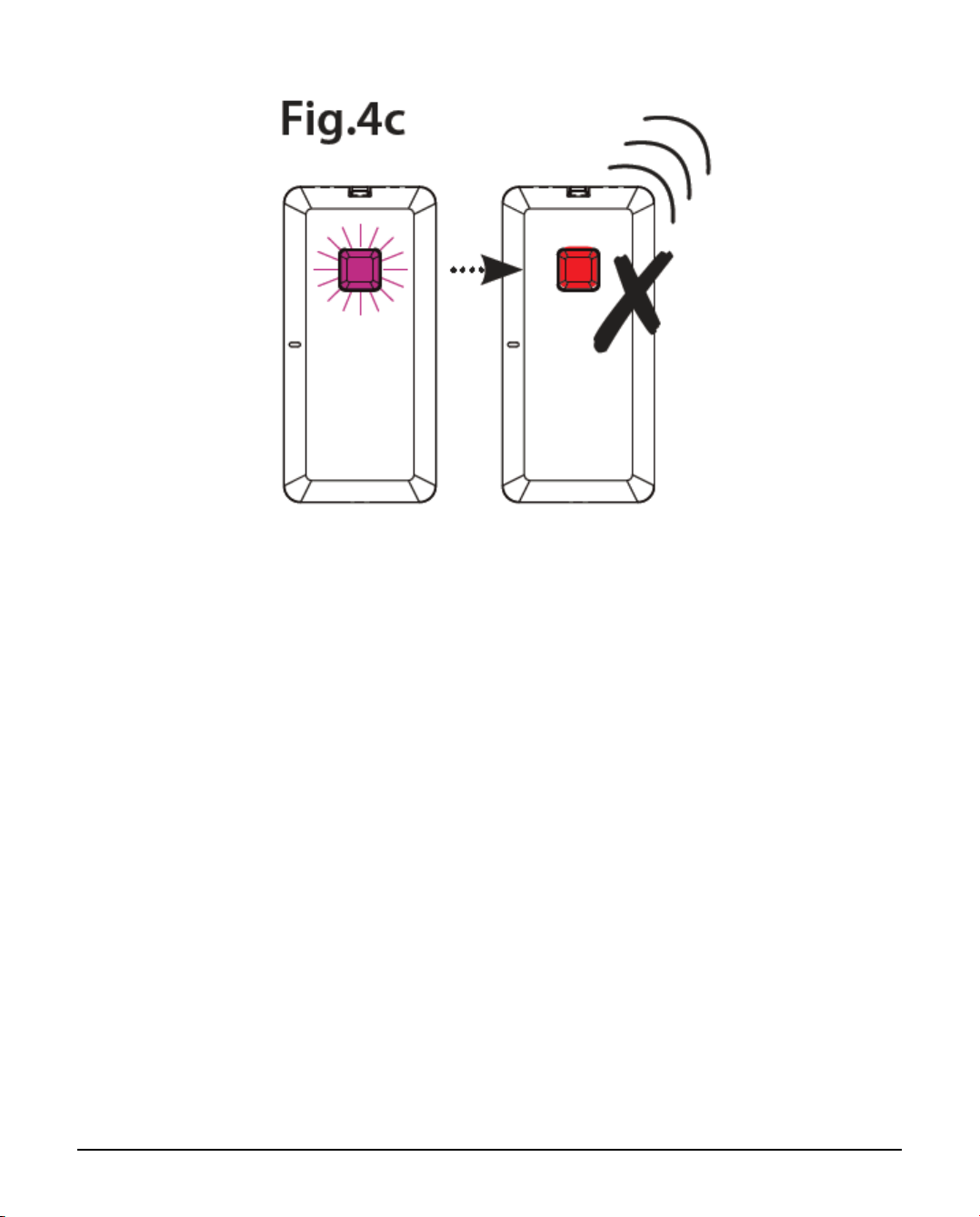

Should the LED turn red (see Fig.4c) move the device away from
metal objects, closer to the receiver or add more devices to the mesh
network.
Once the installation is complete, the device will not show any status LED’s.
5. Mounting with adhesive pads (for non graded installation)
The device can be stuck to the mounting surface using the double
sided adhesive pads provided (see Fig.5).
6. Mounting with screws (required for compliance with EN50131 Grade 2)
Select the intended mounting position. Open the device cover and
magnet cover using a screwdriver (see Fig.6a).

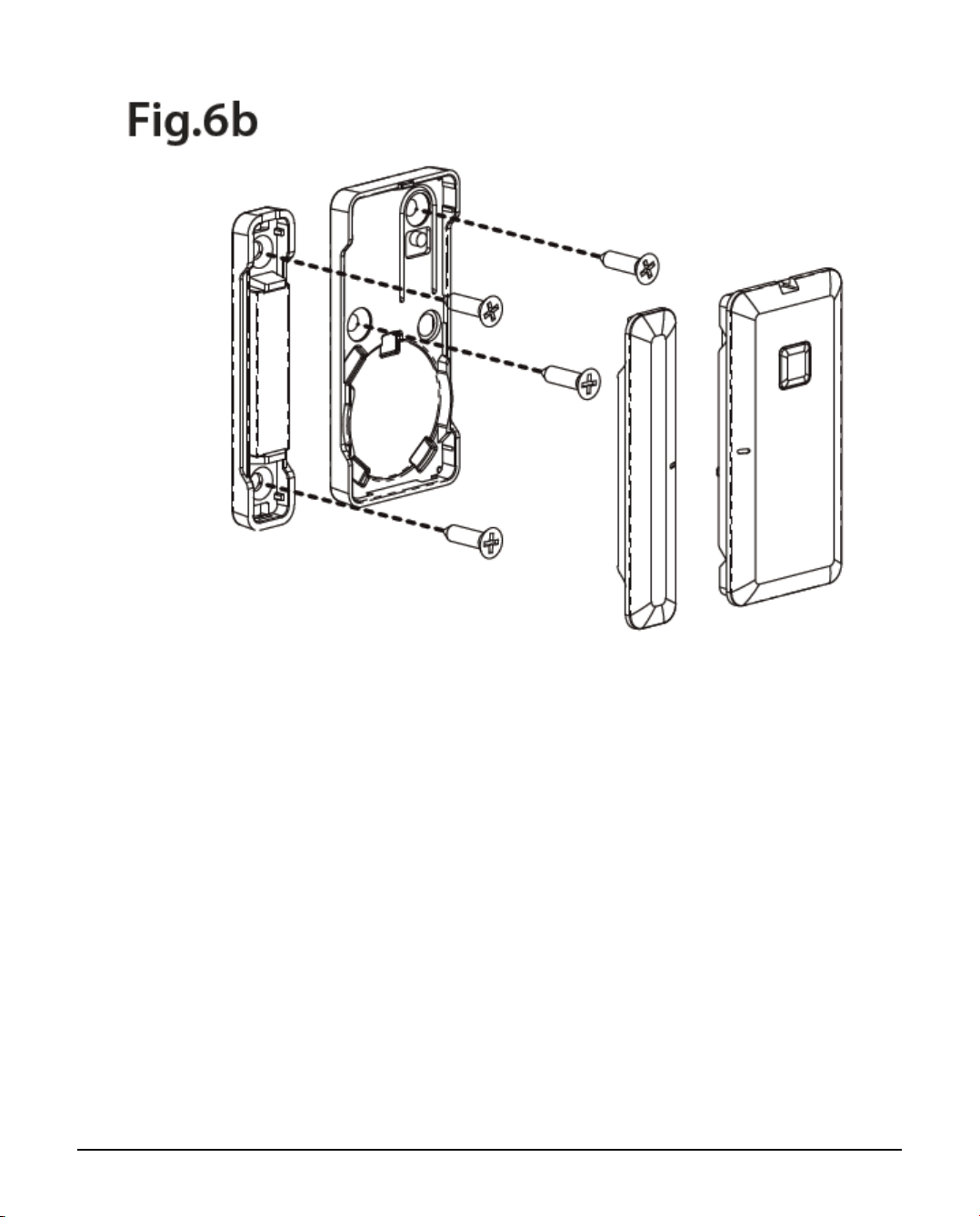

Fix the bases onto the mounting surface using the screws provided
(see Fig.6b) and replace covers.

INS741-2 17/25
7.2 FR Introducción
Lors de l’utilisation de la version de firmware 2.10 ou d’une version
ultérieure du Premier Elite, le menu Apprentissage Ricochet dédié est
accessible par la fonction Désactive touches depuis le menu Installateur. Pour
toutes les autres versions du firmware, veuillez consulter le Manuel
d’installation du Premier Elite 8XP-W/32XP-W.
Lors de l’utilisation du Premier Elite Micro Contact-W sur une voie d’entrée/de
sortie ou une porte 24H, où lorsque le carillon est requis, les attributs
du module doivent rester à leur valeur par défaut “Always Awake”.
Consultez le Manuel d’installation du Premier Elite 8XP-W/32XP-W pour
des détails sur la manière de modifier les attributs et l’apprentissage du
module.
1. Apprentissage du module au système
Mettez le système en mode Apprentissage. Pour le mettre sous
tension, appuyez pendant 3 secondes sur le bouton qui se trouve à l’avant
du module (voir la Fig.1a).
La LED clignote en rose pendant qu’elle communique avec le récepteur.
La LED devient verte si l’apprentissage a été mené à bien, et le module
active automatiquement la LED de positionnement de l’aimant pendant
10 minutes (voir la Fig.1b).
Si la LED devient rouge (voir la Fig.1c), l’apprentissage a échoué.
Vérifiez que le système est en mode Apprentissage/Rapprochez-vous de la
centrale ou de l’extenseur/Assurez-vous d’avoir appris le module à une zone
”vide”.
S’il faut répéter l’apprentissage du module sur une zone différente ou sur
un autre système, retirez la batterie, puis réinsérez-la pour lancer le
processus d’apprentissage.
2. Positionnement de l’aimant
Installez le module et positionnez l’aimant de sorte à aligner les
encoches, jusqu’à ce que la LED clignote en vert pour indiquer un état Prêt
(voir la Fig.2a).
Si la LED du module clignote en rouge (voir la Fig.2b), rapprochez

INS741-2 18/25
alors l’aimant du module jusqu’à ce que la LED devienne verte.
Si la LED clignote en orange, cela indique un état Sabotage (voir la Fig.2c).
Pour activer la LED après les 10 premières minutes, lancez le mode Test
de marche depuis la centrale - consultez le Manuel d’installationde la
centrale d’alarme Premier Elite.
Il est possible d’installer l’aimant d’un côté ou de l’autre du module.
Toutefois, on obtient une plus haute sensibilité en plaçant l’aimant à gauche
du module et en alignant les encoches dans le plastique (voir la Fig.2d).
3. Surfaces de montage
Parmi les surfaces de montage adaptées figurent l’uPVC, le bois
et l’aluminium*. Évitez des matériaux ferreux comme l’acier (voir la Fig.3).
* La portée peut être réduite
4. Test de portée de la connexion sans fil
Le test de portée de la connexion sans fil est disponible pendant la
première heure qui suit la mise sous tension ou lorsque le système est en
mode Mise en service - consulter le Manuel d’installation du Premier Elite
8XP-W/32XP-W.
Avec le module en position, appuyez pendant 3 secondes sur le bouton
à l’avant du module (voir la Fig.4a).
La LED clignote en rose et devient verte lorsqu’une connexion sans fil
est confirmée (voir la Fig.4b).
Si la LED devient rouge (voir la Fig.4c), éloignez le module
d’objets métalliques et rapprochez-le du récepteur, ou ajoutez davantage
de modules sur le réseau maillé.
Une fois que l’installation est terminée, le module ne présente aucune LED de
statut.
5. Montage avec des pastilles adhésives (pour une installation non
classée)
Il est possible de coller le module sur la surface de montage à l’aide
des pastilles adhésives double-face fournies (voir la Fig.5).
6. Montage avec des vis (nécessaire pour être conforme à la

INS741-2 19/25
norme EN50131 Grade 2)
Sélectionnez la position de montage souhaitée. Ouvrez le couvercle
du module et le couvercle de l’aimant à l’aide d’un tournevis (voir la
Fig.6a). Fixez les bases sur la surface de montage en utilisant les vis
fournies (consulter la Fig.6b) et replacez les couvercles.
7.3 NL Inleiding
Wanneer u Premier Elite Firmware Versie 2.10 en recenter gebruikt, kunt
u het Ricochet inleren openen met de overbrugsleutel wanneer u zich in
het Installateurmenu bevindt. Voor alle andere firmwareversies verwijzen
we naar de Premier Elite 8XP-W/32XP-W Installatiehandleiding.
Wanneer u de Premier Elite Micro Contact-W gebruikt voor een Inloop-
/Uitloop-route, een 24 uurs-deur of waar een deurbel vereist is, moeten
de moduleattributen op de standaardinstelling “Altyd zenden” blijven staan.
Raadpleeg de Premier Elite 8XP-W/32XP-W-installatiehandleiding voor details
over het wijzigen van moduleattributen en inleren.
1. De module inleren in het systeem
Schakel de inleermodus van het systeem in. Om de module in te
schakelen houdt u de knop op de voorkant van de module ingedrukt
gedurende 3 seconden (zie Fig.1a).
De LED zal roze knipperen terwijl deze met de ontvanger communiceert. De
LED wordt groen als het inleren succesvol is verlopen en de module
zal automatisch de LED voor de magneetplaatsing activeren gedurende
10 minuten (zie Fig. 1b).
Als de LED rood wordt (zie Fig. 1c), is het inleren mislukt.
Controleer of het systeem zich in inleermodus bevindt/Ga dichter bij
het paneel of de uitbreidingsmodule staan/Zorg ervoor dat u de
module inleert in een “lege“ zone.
Indien de module opnieuw moet inleren in een andere zone of systeem, moet
de batterij worden verwijderd en opnieuw worden ingebracht om
het inleerproces opnieuw te starten.
2. Magneetplaatsing

INS741-2 20/25
Bevestig de module en plaats de magneet zo dat de groeven gelijk staan
tot de LED groen knippert om aan te geven dat de toestand stabiel is (zie Fig.
2a).
Als de module LED rood knippert (zie Fig. 2b), plaats de magneet dan dichter
bij de module tot de LED groen wordt.
Een toestand van sabotage wordt aangeduid met een oranje
knipperende LED (zie Fig. 2c).
Om de LED te activeren na de eerste 10 minuten, start u de looptestmodus in
het paneel - zie Premier Elite Paneel Installatiehandleiding.
Magneten kunnen aan elke zijde van de module worden geïnstalleerd.
Een hogere gevoeligheid wordt echter bereikt door de magneet aan
de linkerkant van de module te plaatsen en de groeven in het plastic gelijk
te plaatsen (zie Fig. 2d).
3. Bevestigingsoppervlakken
Geschikte bevestigingsoppervlakken zijn uPVC, hout en aluminium. Vermijd
ijzerhoudende materialen zoals staal (zie Fig. 3).
* Bereik kan worden verminderd
4. Draadloos bereiktest
De draadloos bereiktest is beschikbaar tijdens het eerste uur na
het opstarten of terwijl het systeem zich in opdrachtmodus bevindt -
zie Premier Elite 8XP-W/32XP-W Installatiehandleiding.
Wanneer de module zich in de juiste positie bevindt, houdt u de knop op
de voorkant van de module gedurende 3 seconden ingedrukt (zie Fig.4a).
De LED zal roze knipperen en groen worden wanneer een
draadloze verbinding is bevestigd (zie Fig. 4b).
Indien de LED rood wordt (zie Fig.4c), plaats de module dan verder
van metalen voorwerpen, dichter bij de ontvanger of voeg meer modules
toe aan het mesh-netwerk.
Wanneer de installatie is voltooid, zal de module geen status-LEDs
meer tonen.
5. Bevestiging met zelfklevende strips (niet-genormeerde installatie)
De module kan worden vastgemaakt op het bevestigingsoppervlak
