TFA 30.3034 User manual

Kat. Nr. 30.3034
Bedienungsanleitung
Instruction manual
Instructions d'utilisation
Istruzioni per l'uso
Gebruiksaanwijzing
Instrucciones de uso
RoHS
TFA_No_30.3034.10_Anl_09_16 27.09.2016 17:35 Uhr Seite 1

32
Fig. 1 Fig. 2
C2
A3
A6
B2
C1
A1
A2
A4
A5
B1
D1
D4
D2
D3
C3
TFA_No_30.3034.10_Anl_09_16 27.09.2016 17:35 Uhr Seite 2

RATIO – Funk-Thermometer

54
Vorsicht!
 Verletzungsgefahr:
•
Bewahren Sie die Geräte und die Batterien außerhalb der
Reichweite von Kindern auf.
• Batterien nicht ins Feuer werfen, kurzschließen, auseinander
nehmen oder aufladen. Explosionsgefahr!
• Batterien enthalten gesundheitsschädliche Säuren. Um ein
Auslaufen der Batterien zu vermeiden, sollten schwache Bat-
terien möglichst schnell ausgetauscht werden. Verwenden Sie
nie gleichzeitig alte und neue Batterien oder Batterien unter-
schiedlichen Typs. Beim Hantieren mit ausgelaufenen Batte-
rien chemikalienbeständige Schutzhandschuhe und Schutz-
brille tragen!
 Wichtige Hinweise zur Produktsicherheit!
•
Setzen Sie das Gerät keinen extremen Temperaturen, Vibra-
tionen und Erschütterungen aus.
• Vor Feuchtigkeit schützen.
• Der Außensender ist spritzwassergeschützt, aber nicht wasser-
dicht. Suchen Sie einen niederschlagsgeschützten Platz für
den Sender aus.
5. Bestandteile (Fig. 1)
5.1 Basisstation (Empfänger)
LCD-Anzeige
A1: Uhrzeit A2: Innentemperatur
A3: Außentemperatur A4: Außentemperatur
Empfangssymbol
A5: Kanalnummer A6: Alarmsymbol
Tasten
B1: SET/MIN/MAX Taste B2: RESET/CH/+ Taste
Gehäuse
C1: Wandaufhängung C2: Batteriefach
C3: Ständer (ausklappbar)
RATIO – Funk-Thermometer

Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA
entschieden haben.
1. Bevor Sie mit dem Gerät arbeiten
•Lesen Sie sich bitte die Bedienungsanleitung genau durch. So
werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktio-
nen und Bestandteile kennen, erfahren wichtige Details für die
Inbetriebnahme und den Umgang mit dem Gerät und erhalten
Tipps für den Störungsfall.
•
Durch die Beachtung der Bedienungsanleitung vermeiden Sie
auch Beschädigungen des Gerätes und die Gefährdung Ihrer
gesetzlichen Mängelrechte durch Fehlgebrauch.
• Für Schäden, die aus Nichtbeachtung dieser Bedienungsanlei-
tung verursacht werden, übernehmen wir keine Haftung.
Ebenso haften wir nicht für inkorrekte Messwerte und Fol-
gen, die sich aus solchen ergeben können.
• Beachten Sie besonders die Sicherheitshinweise!
• Bewahren Sie diese Anleitung gut auf!
2. Lieferumfang
•
Funkthermometer (Basisstation)
• Sender (Kat.-Nr. 30.3163)
• Bedienungsanleitung
3. Einsatzbereich und alle Vorteile Ihres neuen Gerätes
• Außentemperatur über kabellosen Außensender (433 MHz),
Reichweite bis 100 m (Freifeld)
• Erweiterbar auf bis zu 3 Sender, auch zur Temperaturkontrolle
von entfernten Räumen, z.B. Kinderzimmer, Weinkeller
• Innentemperatur
• Maxima- und Minimawerte
• Uhr mit Alarm
• Zum Aufstellen oder an die Wand hängen
4. Zu Ihrer Sicherheit
•
Das Produkt ist ausschließlich für den oben beschriebenen
Einsatzbereich geeignet. Verwenden Sie das Produkt nicht
anders, als in dieser Anleitung dargestellt wird.
• Das eigenmächtige Reparieren, Umbauen oder Verändern des
Gerätes ist nicht gestattet.
TFA_No_30.3034.10_Anl_09_16 27.09.2016 17:35 Uhr Seite 3

RATIO – Funk-Thermometer

76
• Die Minutenanzeige fängt an zu blinken und Sie können mit der
RESET/CH/+ Taste die Minuten einstellen. Bestätigen Sie mit der
SET/MIN/MAX Taste. Geben Sie auf gleiche Weise die Stunden
ein.
• Drücken Sie die SET/MIN/MAX Taste noch einmal und Sie können
mit RESET/CH/+ Taste zwischen Celsius und Fahrenheit wechseln.
• Bestätigen Sie mit der SET/MIN/MAX Taste.
• Das Gerät verlässt automatisch den Einstellmodus, wenn länger
als 30 Sekunden keine Taste gedrückt wird.
• Halten Sie die RESET/CH/+ Taste im Einstellmodus für drei Sekun-
den gedrückt, gelangen Sie in den Schnelllauf.
6.4 Einstellung Weckalarm
• Drücken Sie im Normalmodus die SET/MIN/MAX Taste, um in den
Alarmmodus zu gelangen.
• Die zuletzt eingestellte Weckzeit erscheint (12:00 Voreinstellung)
• Halten Sie die SET/MIN/MAX Taste für 3 Sekunden gedrückt.
• Die Minuten fängt an zu blinken und Sie können mit der
RESET/CH/+ Taste die Minuten einstellen.
• Drücken Sie die SET/MIN/MAX Taste und Sie können nun die
Stunden mit der RESET/CH/+ Taste einstellen
• Bestätigen Sie mit der SET/MIN/MAX Taste, auf dem Display
erscheint die eingestellte Weckzeit.
• Um die Alarm-Funktion zu aktivieren, drücken Sie noch einmal
die RESET/CH/+ Taste.
• Das Alarmsymbol erscheint auf dem Display.
• Beenden Sie den Alarm mit jeder beliebigen Taste.
7. Maximum/Minimum-Funktion
• Drücken Sie im Normalmodus die SET/MIN/MAX Taste.
• Die zuletzt eingestellte Weckzeit erscheint.
• Durch nochmaliges Drücken der SET/MIN/MAX Taste können Sie
die Tiefstwerte (MIN) für die Innen- und Außentemperatur
abrufen. Durch nochmaliges Drücken der SET/MIN/MAX Taste
können Sie die Tageshöchstwerte (MAX) abrufen.
• Wenn Sie die RESET/CH/+ Taste für 2 Sekunden gedrückt halten,
während die Höchst- und Tiefstwerte angezeigt werden, werden
die Werte gelöscht und auf den aktuellen Wert zurückgesetzt.
RATIO – Funk-Thermometer

5.2. Sender (Fig. 2)
D1: Wandaufhängung D2: Batteriefach
D3: Halter bei Standfunktion D4: Halter bei Wandmontage
6. Inbetriebnahme
6.1 Batterien einlegen
• Öffnen Sie das Batteriefach von Sender (verschraubt) und Emp-
fänger und legen Sie die Geräte in einem Abstand von ca. 1,5
Metern voneinander auf einen Tisch. Vermeiden Sie die Nähe zu
möglichen Störquellen (elektronische Geräte und Funkanlagen).
•
Legen Sie 2 x AAA 1,5 V Batterien in das Batteriefach vom Sender
und unmittelbar danach 2 x AA 1,5 V Batterien in die Basisstation.
Achten Sie auf die richtige Polarität beim Einlegen der Batterien.
• Ein Signalton ertönt und alle Segmente werden kurz angezeigt.
6.2 Empfang der Außentemperatur
• Nach dem Einlegen der Batterien werden die Messdaten des
Außensenders an die Basisstation übertragen. Das Funk-Emp-
fangszeichen erscheint für 3 Minuten auf dem Display der
Basisstation.
•Wichtig: Drücken Sie keine Taste, wenn sich die Station im
Lernmodus befindet. Falls die Außentemperatur nicht ange-
zeigt wird, oder wenn Sie vor dem Empfang der Außentempe-
ratur eine Taste gedrückt haben und bei Batteriewechsel
wiederholen Sie den Inbetriebnahmeprozess. Bitte warten Sie
10 sec., bevor Sie die Batterien wieder einlegen.
• Sie können die Außensendersuche zu einem späteren Zeitpunkt
auch manuell starten (z.B. bei Verlust des Außensenders oder
Batteriewechsel).
• Halten Sie die RESET/CH/+ Taste für drei Sekunden gedrückt. Auf
dem Display erscheint „---” und das Funk-Empfangszeichen .
6.3 Manuelle Einstellungen
• Halten Sie die SET/MIN/MAX Taste für drei Sekunden gedrückt.
• Die 24Hr Anzeige fängt an zu blinken. Sie können mit der
RESET/CH/+ Taste das 12-Stunden (12Hr) oder 24-Stunden-Zeit-
system (24Hr) einstellen.
• Bestätigen Sie mit der SET/MIN/MAX Taste.
TFA_No_30.3034.10_Anl_09_16 27.09.2016 17:35 Uhr Seite 4

RATIO – Funk-Thermometer

98
• Achtung: Bei einem Batteriewechsel muss der Kontakt zwi-
schen Sender und Empfänger wieder hergestellt werden –
also Batterien immer in beide Geräte neu einlegen oder
manuelle Sendersuche starten.
11. Fehlerbeseitigung
Problem Lösung
Keine Anzeige ➜ Batterien polrichtig einlegen
auf der Basisstation ➜ Batterien wechseln
Kein Senderempfang ➜Manuelle Außensendersuche
Anzeige „---“ gemäß Betriebsanleitung starten
➜Batterien des Außensenders
prüfen (keine Akkus verwenden!)
➜Neuinbetriebnahme von Sender
und Basisstation gemäß Anleitung
➜Anderen Aufstellort für Sender
und/oder Basisstation wählen
➜Abstand zwischen Sender und
Basisstation verringern
➜Beseitigen der Störquellen
Unkorrekte Anzeige ➜Batterien wechseln
12. Entsorgung
Dieses Produkt wurde unter Verwendung hochwertiger Materia-
lien und Bestandteile hergestellt, die recycelt und wiederver-
wendet werden können.
Batterien und Akkus dürfen keinesfalls in den Haus-
müll!
Als Verbraucher sind Sie gesetzlich verpflichtet,
gebrauchte Batterien und Akkus zur umweltgerech-
ten Entsorgung beim Handel oder entsprechenden
Sammelstellen gemäß nationaler oder lokaler
Bestimmungen abzugeben.
Die Bezeichnungen für enthaltene Schwermetalle
sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei
RATIO – Funk-Thermometer

8. Zusätzliche Außensender
• Wenn Sie mehrere Sender anschließen wollen (max. 3), wieder-
holen Sie für jeden Sender den Inbetriebnahmeprozess. Die
Nummerierung der Sender erfolgt automatisch in der zeitlichen
Reihenfolge der Inbetriebnahme.
• Falls Sie mehr als einen Sender angeschlossen haben, können Sie
mit der RESET/CH/+ Taste zwischen den Kanälen wechseln.
Anzeige im Display für Kanal 1, für Kanal 2 oder
für Kanal 3.
9. Aufstellen der Basisstation und Befestigen des Senders
• Suchen Sie sich einen schattigen, niederschlagsgeschützten Platz
für den Sender aus. (Direkte Sonneneinstrahlung verfälscht die
Messwerte und ständige Nässe belastet die elektronischen Bau-
teile unnötig).
• Stellen Sie die Basisstation im Wohnraum auf. Vermeiden Sie die
Nähe zu anderen elektrischen Geräten (Fernseher, Computer,
Funktelefone) und massiven Metallgegenständen.
• Prüfen Sie, ob eine Übertragung der Messwerte vom Sender am
gewünschten Aufstellort zur Basisstation stattfindet (Reichweite
Freifeld max. 100 Meter, bei massiven Wänden, insbesondere
mit Metallteilen kann sich die Sendereichweite erheblich re-
duzieren).
• Suchen Sie sich gegebenenfalls einen neuen Aufstellort für Sen-
der und/oder Empfänger.
• Ist die Übertragung erfolgreich, können Sie den Sender mit dem
Ständer aufstellen oder aufhängen.
10. Pflege und Wartung
•
Reinigen Sie die Geräte mit einem weichen, leicht feuchten
Tuch. Keine Scheuer- oder Lösungsmittel verwenden!
• Entfernen Sie die Batterien, wenn Sie die Geräte längere Zeit
nicht verwenden.
• Bewahren Sie Ihre Geräte an einem trockenen Platz auf.
10.1 Batteriewechsel
•
Wenn die Batterien ersetzt werden müssen, erscheint die Bat-
terieanzeige auf dem Display (RX = Basisstation, TX = Sender).
TFA_No_30.3034.10_Anl_09_16 27.09.2016 17:35 Uhr Seite 5

RATIO – Funk-Thermometer

1110
Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann
veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung
und können ohne vorherige Benachrichtigung geändert werden.
Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie unter
Eingabe der Artikel-Nummer auf unserer Homepage.
EU-KONFORMITÄTSERKLÄRUNG
Hiermit erklärt TFA Dostmann, dass der Funkanlagentyp 30.3034.10 der Richtlinie
2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der
folgenden Internetadresse verfügbar:
www.tfa-dostmann.de
E-Mail: [email protected]
TFA Dostmann GmbH & Co.KG
Zum Ottersberg 12, D-97877 Wertheim, Deutschland 09/16
RATIO – Funk-Thermometer

Dieses Gerät ist entsprechend der EU-Richtlinie über
die Entsorgung von Elektro- und Elektronik-Altgerä-
ten (WEEE) gekennzeichnet.
Dieses Produkt darf nicht mit dem Hausmüll ent-
sorgt werden. Der Nutzer ist verpflichtet, das Altge-
rät zur umweltgerechten Entsorgung bei einer aus-
gewiesenen Annahmestelle für die Entsorgung von
Elektro- und Elektronikgeräten abzugeben.
13. Technische Daten
Basisstation:
Messbereich Innentemperatur: 0…+60°C (+32…+140°F)
Genauigkeit: ±1°C
Spannungsversorgung: 2 x 1,5 V AA
(Batterien nicht inklusive)
Größe: 68 x 29 (78) x 113 mm
Gewicht: 86 g (nur das Gerät)
Sender:
Messbereich Außentemperatur: -40…+65°C (-40…+149°F)
Genauigkeit: ±1°C
Übertragungsfrequenz: 433 MHz
Maximale Sendeleistung: < 10mW
Reichweite Freifeld: 100 m
Spannungsversorgung: 2 x 1,5 V AAA
(Batterien nicht inklusive)
Größe: 36 (46) x 16 (30) x 120 (123) mm
Gewicht: 33 g (nur das Gerät)
TFA_No_30.3034.10_Anl_09_16 27.09.2016 17:35 Uhr Seite 6

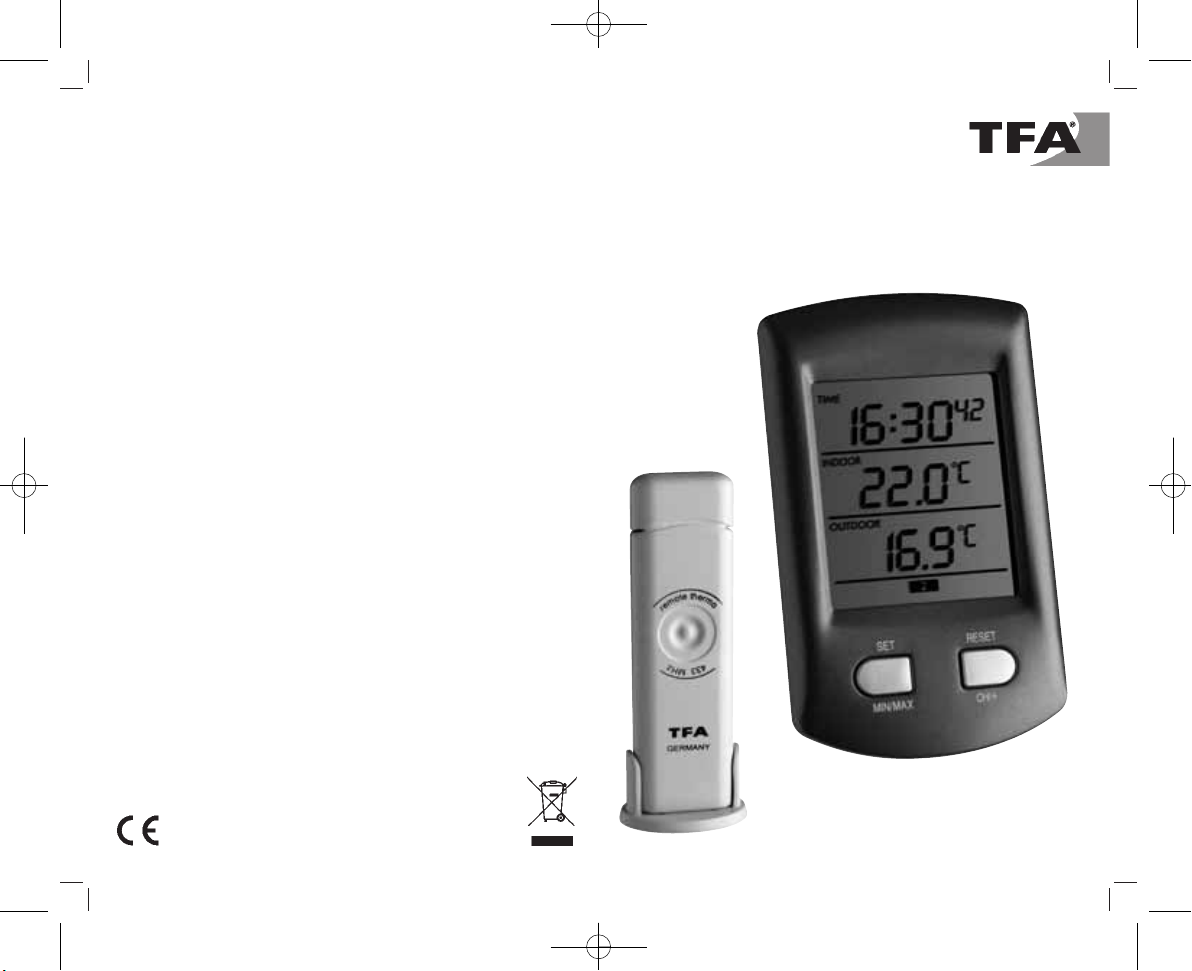

RATIO – Wireless thermometer

1312
• Unauthorised repairs, modifications or changes to the product
are prohibited.
Caution!
 Risk of injury:
•
Keep these instruments and the batteries out of reach of chil-
dren.
• Batteries must not be thrown into a fire, short-circuited,
taken apart or recharged. Risk of explosion!
• Batteries contain harmful acids. Low batteries should be
changed as soon as possible to prevent damage caused by leak-
ing.
•
Wear chemical-resistant protective gloves and glasses when
handling leaking batteries.
 Important information on product safety!
•
Do not place your product near extreme temperatures, vibra-
tions or shocks.
• Protect it from moisture.
•
The outdoor transmitter is protected against splash water, but
is not watertight. Choose a shady and dry position for the
transmitter.
5. Elements (Fig. 1)
5.1 Receiver (Display unit)
LCD
A1: Clock A2: Indoor temperature
A3: Outdoor temperature A4: Outdoor temperature
wave icon
A5: Channel number A6: Alarm symbol
Buttons
B1: SET/MIN/MAX button B2: RESET/CH/+ button
Housing
C1: Wall mount hole C2: Battery compartment
C3: Stand (fold out)
RATIO – Wireless thermometer

Thank you for choosing this instrument from TFA.
1. Before you start using it
•
Please make sure to read the instruction manual carefully.
This information will help you to familiarise yourself with your
new device, to learn all of its functions and parts, to find out
important details about its first use, how to operate it and how
to get advice in the event of a malfunction.
•
Following and respecting the instructions in your manual will
prevent damage to your instrument and loss of your statuto-
ry rights arising from defects due to incorrect use.
•We shall not be liable for any damage occurring as a result of
not following these instructions. Likewise, we take no respon-
sibility for any incorrect readings and for any consequences
which may result from them.
•
Please take particular note of the safety advice!
• Please keep this instruction manual for future reference.
2. Delivery contents
•
Wireless thermometer (basic unit)
• Transmitter (Cat.-Nr. 30.3163)
• Instruction manual
3. Field of operation and all the benefits of your new
instrument at a glance
• Outdoor temperature wireless (433 MHz), distance range up to
100 m (free field)
• Expandable up to 3 outdoor transmitters, also for the tempera-
ture control of remote rooms, e.g. children’s room, wine-cellar
• Indoor temperature
• Maximum and minimum values
• Clock with alarm
• For wall mounting or table standing
4. For your safety
•
This product is exclusively intended for the field of application
described above. It should only be used as described within
these instructions.
TFA_No_30.3034.10_Anl_09_16 27.09.2016 17:35 Uhr Seite 7

RATIO – Wireless thermometer

1514
• The minute digit is flashing. Press the RESET/CH/+ button to
adjust minutes. Confirm with the SET/MIN/MAX button. Set
hours in the same way.
• Press the SET/MIN/MAX button again and with the RESET/CH/+
button you can change between °C or °F as temperature unit.
• Confirm with the SET/MIN/MAX button.
• The device will automatically quit the setting mode if no button
is pressed for 30 seconds.
• Press and hold the RESET/CH/+ button in the setting mode and
you will enter fast mode.
6.4 Alarm setting
• Press the SET/MIN/MAX button in normal mode.
• 12:00 (default) is displayed or the last adjusted alarm time.
• Press and hold the SET/MIN/MAX button for three seconds.
• The minute digit is flashing. Press the RESET/CH/+ button to
adjust minutes.
• Press the SET/MIN/MAX button again and you can adjust the
hours with the RESET/CH/+ button.
• Holding the RESET/CH/+ button, you will enter fast mode.
• Confirm with the SET/MIN/MAX button and the display shows
the current adjusted alarm time.
• Press the RESET/CH/+ button and the alarm function is activated.
• The alarm symbol appears on the display.
• Press any button to stop the alarm.
7. Maximum/Minimum function
• Press the SET/MIN/MAX button in normal mode.
• The last adjusted alarm time appears on the display.
• Press the SET/MIN/MAX button again to show the minimum
(“MIN”) values of indoor and outdoor temperature. Press the
SET/MIN/MAX button again to show maximum (“MAX”) values.
• Press and hold the RESET/CH/+ button for 2 seconds while the
maximum or minimum values are displayed to clear the record-
ed maximum readings.
RATIO – Wireless thermometer

5.2. Transmitter (Fig. 2)
D1: Wall mount hole D2: Battery compartment
D3: Support for table standing D4: Support for wall mounting
6. Getting started
6.1 Insert batteries
• Open the battery compartment of the display unit and the
transmitter (screwed) and place both instruments on a desk
with a distance of approximately 1.5 meter. Check that no other
electronic devices are close.
• Insert the batteries 2 x 1,5 V AAA into the battery compartment
of the transmitter and immediately afterwards 2 x 1,5 V AA in
the display unit, observing the correct polarity.
• A brief beep tone will sound and all LCD segments will light up
for a short moment.
6.2 Reception of outdoor temperature
• The display unit automatically starts scanning the 433 MHz signal
to register the thermo sensor unit after batteries are inserted.
appears for 3 minutes on the LCD of the display unit.
•Note: DO NOT PRESS ANY KEY during the learning period. If
the outdoor temperature is not displayed or if any key is
pressed before the outdoor temperature signal is received and
when changing batteries you will need to follow the battery
installation procedure again. Please wait 10 seconds before
inserting the batteries again.
• You can also start the outdoor transmitter search manually later
on (for example when the outdoor transmitter is lost or the bat-
teries are changed).
•
Press the RESET/CH/+ button for 3 seconds. “---” and are dis-
played.
6.3 Manual setting
• Press the SET/MIN/MAX button for 3 seconds.
• The “24Hr” indicator is flashing. Press the RESET/CH/+ button to
choose 12 HR or 24 HR system.
• Confirm with the SET/MIN/MAX button.
TFA_No_30.3034.10_Anl_09_16 27.09.2016 17:35 Uhr Seite 8

RATIO – Wireless thermometer

1716
11. Troubleshooting
Problems Solution
No indication ➜ Ensure batteries polarities are
on the basic station correct
➜ Change the batteries
No transmitter reception ➜Start the transmitter search manu-
Display “---“ ally according to the manual
➜Check batteries of external trans-
mitter (do not use rechargeable
batteries!)
➜Restart the transmitter and the dis-
play unit according to the manual
➜Choose another place for the
transmitter and/or the basic unit
➜Reduce the distance between the
transmitter and the basic unit
➜Check if there is any source of
interference
Incorrect indication ➜Change the batteries
12. Waste disposal
This product has been manufactured using high-grade materials
and components which can be recycled and reused.
Never dispose of empty batteries and rechargeable
batteries in household waste.
As a consumer, you are legally required to take
them to your retail store or to appropriate collec-
tion sites depending on national or local regulations
in order to protect the environment.
The symbols for the heavy metals contained are:
Cd=cadmium, Hg=mercury, Pb=lead
This instrument is labeled in accordance with the EU
Waste Electrical and Electronic Equipment Directive
(WEEE).
RATIO – Wireless thermometer

8. Additional transmitters
• If you like to connect additional remote sensors (max. 3), repeat
the installation procedure for all extra sensors. The wireless
thermometer will number the sensors in the order of set-up
automatically.
• If you have installed more than one transmitter, press the RESET/
CH/+ button to change between the outdoor transmitters. Display
for channel 1 , for channel 2 or for channel 3 .
9. Positioning of display unit and transmitter
• Choose a shady and dry position for the transmitter. (Direct sun-
shine falsifies the measurement and continuous humidity strains
the electronic components needlessly).
• Place the display unit at the final position. Avoid the vicinity of
any interfering field like computer monitors or TV sets and solid
metal objects.
• Check the transmission of the signal from the transmitter to the
display unit (transmission range 100 m free field, within ferro-
concrete rooms, especially with metal parts, the received signal
is naturally weakened).
• If necessary choose another position for transmitter and/or dis-
play unit.
• Use the bracket stand for mounting or standing when the signal
is received successfully.
10. Care and maintenance
•
Clean the instruments with a soft damp cloth. Do not use sol-
vents or scouring agents.
• Remove the batteries if you do not use the products for a
long period of time.
• Keep the instruments in a dry place.
10.1 Battery replacement
•
When the batteries are used up, the low battery indicator
appears on the display (RX=base station, TX = transmitter).
• Please note: When the batteries are changed, the contact
between transmitter and receiver must be restored – so
always insert new batteries into both units or start a manual
transmitter search.
TFA_No_30.3034.10_Anl_09_16 27.09.2016 17:35 Uhr Seite 9

RATIO – Wireless thermometer

1918
Dimensions: 36 (46) x 16 (30) x 120 (123) mm
Weight: 33 g (only instrument)
No part of this manual may be reproduced without written consent of TFA Dostmann.
The technical data are correct at the time of going to print and may change without
prior notice. The latest technical data and information about your product can be found
by entering your product number on our homepage.
EU declaration of conformity
Hereby, TFA Dostmann declares that the radio equipment type 30.3034.10 is in compli-
ance with Directive 2014/53/EU.
The full text of the EU declaration of conformity is available at the following internet
address:
www.tfa-dostmann.de
E-Mail: [email protected]
TFA Dostmann GmbH & Co.KG
Zum Ottersberg 12, D-97877 Wertheim, Germany 09/16
RATIO – Wireless thermometer

Please do not dispose of this instrument in house-
hold waste. The user is obligated to take end-of-life
devices to a designated collection point for the
disposal of electrical and electronic equipment,
in order to ensure environmentally-compatible dis-
posal.
13. Specifications
Basic unit:
Measuring range
Indoor temperature: 0…+60°C (+32…+140°F)
Precision: ±1°C
Power consumption: 2 x 1,5 V AA
(Batteries not included)
Dimensions: 68 x 29 (78) x 113 mm
Weight: 86 g (instrument only)
Outdoor transmitter:
Measuring range
Outdoor temperature: -40…+65°C (-40…+149°F)
Precision : ±1°C
Transmission frequency: 433 MHz
Maximum
radio-frequency power: < 10mW
Distance range (free field): 100 m
Power consumption: 2 x 1,5 V AAA
(Batteries not included)
TFA_No_30.3034.10_Anl_09_16 27.09.2016 17:35 Uhr Seite 10

RATIO – Thermomètre radio piloté

2120
• Vous ne devez en aucun cas démonter ou modifier l'appareil
par vous-même.
Attention!
 Danger de blessure:
•
Gardez votre appareils et les piles hors de la portée des
enfants.
• Ne jetez jamais les piles dans le feu, ne les court-circuitez pas,
ne les démontez pas et ne les rechargez pas. Risques d'explo-
sion!
• Les piles contiennent des acides nocifs pour la santé. Une pile
faible doit être remplacée le plus rapidement possible afin
d'éviter une fuite. Ne jamais utiliser d'anciennes piles avec des
piles neuves simultanément ou bien encore des piles de types
différents. Pour manipuler des piles qui ont coulé, utilisez des
gants de protection chimique spécialement adaptés et portez
des lunettes de protection !
 Conseils importants de sécurité du produit!
•
Évitez d’exposer l’appareil à des températures extrêmes, à des
vibrations ou à des chocs.
• Protégez-le contre l'humidité.
•
L’émetteur est résistant aux éclaboussures d'eau mais il n'est
pas étanche. Pour votre émetteur, choisissez un emplacement
protégé de la pluie.
5. Éléments (Fig. 1)
5.1 Station base (récepteur)
Affichage à CL
A1: Horloge A2: Température intérieure
A3: Température extérieure A4: Symbole de réception de la
température extérieure
A5: Numéro de canal A6: Symbole d’alarme
Touches
B1: Touche SET/MIN/MAX B2: Touche RESET/CH/+
RATIO – Thermomètre radio piloté

Nous vous remercions d'avoir choisi l'appareil de la Société TFA.
1. Avant d'utiliser votre appareil
•Lisez attentivement le mode d'emploi. Pour vous familiariser
avec votre nouvel appareil, découvrez les fonctions et tous les
composants, notez les détails importants relatifs à la mise en
service et lisez quelques conseils en cas de disfonctionnement.
•En respectant ce mode d'emploi, vous éviterez d'endommager
l'appareil et de perdre vos droits résultant d'un défaut pour
cause d'utilisation non-conforme.
•Nous n'assumons aucune responsabilité pour des dommages
qui auraient été causés par le non-respect du présent mode
d'emploi. De même, nous n’assumons aucune responsabilité
pour des relevés incorrects et les conséquences qu’ils pour-
raient engendrer.
•Suivez bien toutes les consignes de sécurité!
•Conservez soigneusement le mode d'emploi!
2. Contenu de la livraison
•
Thermomètre radio-piloté (station de base)
• Émetteur (Kat. No. 30.3163)
• Mode d'emploi
3. Aperçu du domaine d'utilisation et de tous les avan-
tages de votre nouvel appareil
• Transmission de la température extérieure sans câble
(433 MHz), rayon d’action de 100 m au maximum (champ libre)
• Extensible à 3 émetteurs au maximum, également pour le
contrôle de la température dans des pièces éloignées,
p. ex. chambre d´enfants, cave
• Température intérieure
• Valeurs maximales et minimales
• Horloge avec alarme
• À poser ou à fixer au mur
4. Pour votre sécurité
•
L'appareil est destiné uniquement à l'utilisation décrite ci-des-
sus. Ne l'utilisez jamais à d'autres fins que celles décrites dans
le présent mode d'emploi.
TFA_No_30.3034.10_Anl_09_16 27.09.2016 17:35 Uhr Seite 11

RATIO – Thermomètre radio piloté

2322
6.3 Réglages manuels
•
Continuer à presser la touche SET/MIN/MAX pendant trois secondes.
• L’indicateur «24 Hr» commence à clignoter. Régler le système de
temps à 12 heures (12HR) ou 24 heures (24 HR) à l'aide de la tou-
che RESET/CH/+.
• Confirmez avec la touche SET/MIN/MAX.
• L’indicateur des minutes commence à clignoter. Régler les minu-
tes à l'aide de la touche RESET/CH/+. Confirmez avec la touche
SET/MIN/MAX. Entrez pareillement les heures.
• Appuyer encore une fois sur la touche SET/MIN/MAX. En pres-
sant la touche RESET/CH/+ l´affichage de la température peut
être ajusté en °C ou en °F.
• Confirmez avec la touche SET/MIN/MAX.
• L'appareil quitte automatiquement le mode de réglage si aucu-
ne touche n’est pressée pendant 30 secondes.
• Si l'on maintient appuyée la touche RESET/CH/+ dans le mode de
réglage pour trois secondes, on parvient à l'affichage rapide.
6.4 Réglage alarme de réveil
• Appuyer sur la touche SET/MIN/MAX en mode normal.
• «12:00 » (par défaut) ou l’alarme de réveil réglée précédemment
apparaît sur l'écran.
• Continuer à presser la touche SET/MIN/MAX pendant trois secon-
des.
• L’indicateur des minutes commence à clignoter. Régler les minu-
tes à l'aide de la touche RESET/CH/+.
• Appuyer sur la touche SET/MIN/MAX et vous pouvez ajuster les
heures. Régler les heures à l'aide de la touche RESET/CH/+.
• Si l'on maintient appuyées la touche RESET/CH/+ dans le mode
de réglage respectif, on parvient à l'affichage rapide.
• Actionner la touche SET/MIN/MAX l’alarme de réveil actuelle
s’affichent à l’écran.
• Pour activer la fonction d'alarme presser la touche RESET/CH/+.
• Le symbole d’alarme apparaît sur l'affichage.
• Pour arrêter l’alarme appuyez sur une touche quelconque.
7. Fonction maximum/minimum
• Appuyez sur la touche SET/MIN/MAX en mode normal
• L’alarme de réveil réglée précédemment apparaît sur l'écran.
RATIO – Thermomètre radio piloté

Boîtier
C1: Suspension murale C2: Logement de batterie
C3: Support (amovible)
5.2. Emetteur (Fig. 2)
D1: Suspension murale D2: Logement de batterie
D3: Support pour poser D4: Support pour suspension
murale
6. Mise en service
6.1 Insertion des batteries
• Ouvrir le logement de batterie de l'émetteur (vissé) et du récep-
teur et déposer les appareils sur une table à une distance d'en-
viron 1,5 mètre l'un de l'autre. Éviter la proximité de sources de
parasitage (appareils électroniques ou appareils radio).
• Insérer 2 batteries 1,5 V AAA dans le logement de batterie de
l'émetteur et ensuite immédiatement 2 batteries 1,5 V AA dans
celui de la station base.
• Un signal sonore se fait entendre et tous les segments LCD
s'allument.
6.2 Réception de la température extérieure
• Après l'insertion des batteries, les paramètres de mesure seront
transférés de l'émetteur à la station principale. Le symbole de
réception est affiché pendant 3 minutes sur l'écran.
•Important: lorsque la station se trouve en mode apprentissage,
n'appuyez sur aucune touche. Si la température extérieure n’est
pas affichée ou si vous avez appuyé sur une touche avant la
réception de la température extérieure et lorsque les piles sont
remplacées, recommencez la procédure de mise en service.
Veuillez attendre 10 s avant de réintroduire les piles.
• Vous pouvez activer manuellement la réception ultérieurement
(par exemple en cas de perte de l'émetteur ou de remplacement
des piles).
• Continuer à presser la touche RESET/CH/+ pendant trois secon-
des. «---» et apparaît sur l'écran.
TFA_No_30.3034.10_Anl_09_16 27.09.2016 17:35 Uhr Seite 12

RATIO – Thermomètre radio piloté

2524
10. Entretien et maintenance
• Pour le nettoyage de votre appareils, utilisez un chiffon doux
et humide. N’utilisez aucun agent solvant abrasif!
• Enlevez les piles, si vous n'utilisez pas votre appareil pendant
une durée prolongée.
• Conservez votre appareil dans un endroit sec.
10.1 Remplacement des piles
• Quand les piles doivent être changées, le symbole « piles »
apparaît sur l'affichage (RX = station de base, TX = émetteur).
• Attention: après le remplacement des piles, il faut rétablir le
contact entre l'émetteur et le récepteur - Il faut donc toujours
remplacer les piles dans les deux appareils ou bien lancer la
recherche manuellement.
11. Dépannage
Problème Solution
Aucun affichage ➜ Contrôlez la bonne polarité des
de la station piles
➜ Changez les piles
Pas de réception ➜Recherche de l'émetteur manuelle-
de l'émetteur ment conformément aux instruc-
Affichage «---» tions
➜Vérifiez les piles de l'émetteur
externe (n'utilisez pas d’accus)
➜Remettez en service l’émetteur et
la station de base, conformément
aux instructions
➜Choisissez d’autres positions pour
l'émetteur et / ou la station de
base
➜Réduisez la distance entre
l'émetteur et la station de base
➜Éliminez les éventuelles sources de
parasitage
Affichage incorrecte ➜Changez les piles
RATIO – Thermomètre radio piloté

• A l'aide de la touche SET/MIN/MAX on peut obtenir les valeurs
minimum (MIN) pour la température intérieure et extérieure. En
pressant encore une fois la touche SET/MIN/MAX on peut obte-
nir les valeurs maximum (MAX).
• Maintenez la touche RESET/CH/+ appuyée pendant 2 secondes,
en même temps que les valeurs maximales ou minimales sont
affichées, les valeurs seront effacées et remplacées par les
valeurs actuelles.
8. Émetteurs extérieurs supplémentaires
• Si vous désirez raccorder plusieurs émetteurs (max. 3), recom-
mencez la procédure de mise en service pour chaque émetteur.
La numération des nouveaux émetteurs est prise en compte
automatiquement par ordre chronologique de la mise en service.
•
Si vous avez raccordé plus d'un émetteur, vous pouvez passer d'un
canal à l'autre en utilisant la touche
RESET/CH/+ . Affichage à l'é-
cran pour le canal 1 , pour le canal 2 ou pour le canal 3
.
9. Mise en place de la station principale et fixation de
l'émetteur
• Pour l'émetteur, choisir un emplacement à l'ombre et protégé
de la pluie. (Le rayonnement solaire direct fausse les mesures et
une humidité constante surcharge les composants électroniques
inutilement).
• Déposer la station base dans une pièce d'habitation. Eviter la
proximité à d'autres appareils électriques (télévision, ordinateur,
téléphone à onde radio) aux objets métalliques massifs.
• Vérifier que les valeurs de mesure entre l'émetteur à l'emplace-
ment désiré et la station principale (portée avec champ libre
environ 100 mètres) sont bien transmises, en cas de murs mas-
sifs, en particulier comportant des parties métalliques la portée
d'émission peut se réduire considérablement.
• Si nécessaire rechercher de nouveaux emplacements pour
l’émetteur et/ou le récepteur.
• Si le transfert est correct, vous pouvez accrocher ou poser
l’émetteur à l’aide du support.
TFA_No_30.3034.10_Anl_09_16 27.09.2016 17:35 Uhr Seite 13

RATIO – Thermomètre radio piloté

2726
Émetteur:
Plage de mesure
Température extérieure: -40…+65°C (-40…+149°F)
Précision: ±1°C
Fréquence de transmission: 433 MHz
Puissance de radiofréquence
maximale transmise: < 10mW
Rayon d’action (champ libre): 100 m
Alimentation: 2 x 1,5 V AAA
(Piles non incluses)
Mesure de boîtier: 36 (46) x 16 (30) x 120 (123) mm
Poids: 33 g (appareil seulement)
La reproduction, même partielle du présent mode d'emploi est strictement interdite
sans l'accord explicite de TFA Dostmann. Les spécifications techniques de ce produit ont
été actualisées au moment de l'impression et peuvent être modifiées, sans avis préal-
able. Les dernières données techniques et des informations concernant votre produit
peuvent être trouvées en entrant le numéro de l'article sur notre site.
Déclaration UE de conformité
Le soussigné, TFA Dostmann, déclare que l'équipement radioélectrique du type
30.3034.10 est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE
de conformité est disponible à l'adresse internet suivante:
www.tfa-dostmann.de
E-Mail: [email protected]
TFA Dostmann GmbH & Co.KG
Zum Ottersberg 12, D-97877 Wertheim, Allemagne 09/16
RATIO – Thermomètre radio piloté

12. Traitement des déchets
Ce produit a été fabriqué avec des matériaux de construction de
haute qualité qui peuvent être recyclés et réutilisés.
Les piles et accus usagés ne peuvent en aucun cas
être jetés dans les ordures ménagères !
En tant qu'utilisateur, vous avez l'obligation légale
de rapporter les piles et accus usagés à votre reven-
deur ou de les déposez dans une déchetterie proche
de votre domicile conformément à la réglementa-
tion nationale et locale.
Les métaux lourds sont désignés comme suit:
Cd=cadmium, Hg=mercure, Pb=plomb
Cet appareil est conforme aux normes de l'UE relati-
ves au traitement des déchets électriques et électro-
niques (WEEE).
L'appareil usagé ne doit pas être jeté dans les ordures
ménagères. L’utilisateur s’engage, pour le respect de
l’environnement, à déposez l’appareil usagé dans un
centre de traitement agréé pour les déchets élec-
triques et électroniques.
13. Caractéristiques techniques
Station de base:
Plage de mesure
Température ambiante: 0…+60°C (+32…+140°F)
Précision: ±1°C
Alimentation: 2 x 1,5 V AA
(Piles non incluses)
Mesure de boîtier: 68 x 29 (78) x 113 mm
Poids : 86 g (appareil seulement)
TFA_No_30.3034.10_Anl_09_16 27.09.2016 17:35 Uhr Seite 14

RATIO – Termometro radiocontrollato

2928
• Non sono consentite riparazioni, alterazioni o modifiche non
autorizzate del dispositivo.
Avvertenza!
 Pericolo di lesioni:
•
Tenere i dispositivi e le batterie lontano dalla portata dei
bambini.
• Non gettare le batterie nel fuoco, non polarizzarle in maniera
scorretta, non smontarle e non cercare di ricaricarle. Pericolo
di esplosione!
• Le batterie contengono acidi nocivi per la salute. Sostituire
quanto prima le batterie quasi scariche, in modo da evitare
che si scarichino completamente. Non utilizzate mai contem-
poraneamente batterie usate e batterie nuove né batterie di
tipi diversi. Quando si maneggiano batterie esaurite indossare
sempre guanti resistenti alle sostanze chimiche e occhiali di
protezione.
 Avvertenze sulla sicurezza del prodotto!
•
Non esporre l'apparecchio a temperature estreme, vibrazioni
e urti.
• Proteggere dall’umidità.
• Il trasmettitore è resistente all'acqua ma non impermeabile.
Cercare un luogo ombreggiato e al riparo dalla pioggia per il
trasmettitore.
5. Componenti (Fig. 1)
5.1 Stazione base (ricevitore)
Display LCD
A1: Orologio A2: Temperatura interna
A3: Temperatura esterna A4: Simbolo di ricezione
temperatura esterna
A5: Numero di canale A6: Simbolo di allarme
Tasti
B1: Tasto SET/MIN/MAX B2: Tasto RESET/CH/+
RATIO – Termometro radiocontrollato

Vi ringraziamo per aver scelto l'apparecchio della TFA.
1. Prima di utilizzare l'apparecchio
•Leggete attentamente le istruzioni per l'uso. Avrete così modo
di familiarizzare con il vostro nuovo apparecchio, di scoprirne
tutte le funzioni e le componenti, di apprendere importanti
dettagli sulla sua messa in funzione, di acquisire dimestichezza
nel suo utilizzo e di usufruire di alcuni validi consigli da seguire
in caso di guasti.
•Seguendo le istruzioni per l'uso, eviterete anche di danneggia-
re il dispositivo e di pregiudicare, a causa di un utilizzo scorret-
to, i diritti del consumatore che vi spettano per legge.
•Decliniamo ogni responsabilità per i danni derivanti dal man-
cato rispetto delle presenti istruzioni per l'uso. Allo stesso
modo, non siamo responsabili per eventuali letture errate e le
conseguenze che possono derivare da tale.
•Prestate particolare attenzione alle misure di sicurezza!
•Conservate con cura queste istruzioni per l'uso!
2. La consegna include
•
Termometro radiocontrollato (stazione base)
• Trasmettitore (No. Cat. 30.3163)
• Istruzioni per l'uso
3. Tutte le applicazioni e tutti i vantaggi del vostro nuovo
apparecchio
• Trasferimento senza fili della temperatura esterna (433 MHz),
raggio d'azione 100 metri al massimo (campo libero)
• Espandibile fino ad un massimo di 3 sonde, anche per il controllo
della temperatura dell'abitazione p.e. stanza dei bambini, can-
tina da vino
• Temperatura interna
• Valori massimi e minimi
• Ora con allarme
• Montaggio a muro o sistemazione su piano d’appoggio
4. Per la vostra sicurezza
•
Il prodotto è adatto esclusivamente agli utilizzi di cui sopra.
Non utilizzate il prodotto in maniera diversa da quanto
descritto in queste istruzioni.
TFA_No_30.3034.10_Anl_09_16 27.09.2016 17:35 Uhr Seite 15

RATIO – Termometro radiocontrollato

3130
6.3 Impostazione manuale
• Tenere premuto il tasto SET/MIN/MAX per tre secondi.
• L’indicazione “24h” lampeggia. Impostare con il tasto RESET/
CH/+ il sistema orario di 12 (12HR) o 24 (24HR) ore.
• Confermare con il tasto SET/MIN/MAX.
• L'indicazione dei minuti lampeggia. Impostare con il tasto
RESET/CH/+ i minuti attuali.
• Confermare con il tasto SET/MIN/ MAX. Inserire le ore nello
stesso modo.
• Premere il tasto SET/MIN/MAX ancora una volta e tramite il tasto
RESET/CH/+, l'indicazione della temperatura può essere regolata
su °C oppure °F.
• Confermare con il tasto SET/MIN/MAX.
• L'apparecchio esce automaticamente dalla modalità impostazio-
ne se non si preme alcun tasto per 30 secondi.
• Tenere premuto il tasto RESET/CH/+ in modalità impostazione
per tre secondi per procedere velocemente.
6.4 Impostazione della sveglia
• Premere il tasto SET/MIN/MAX nella modalità normale.
• “12.00” (predefinito) o l'ultima ora impostata della sveglia appa-
re sul display.
• Tenere premuto il tasto SET/MIN/MAX per tre secondi.
• L'indicazione dei minuti lampeggia. Impostare con il tasto
RESET/CH/+ dei minuti.
• Premere il tasto SET/MIN/MAX e l'indicazione della ora lampeg-
gia. Impostare con il tasto RESET/CH/+.
• Tenere premuto il tasto RESET/CH/+ in modalità impostazione
per procedere velocemente.
• Confermare con il tasto SET/MIN/MAX, sul display appare l'ora
impostata della sveglia.
• Per attivare la funzione di allarme, premere il tasto RESET/CH/+
di nuovo.
• Sul display compare il simbolo di allarme.
• Spegnere la sveglia con un tasto facoltativo.
RATIO – Termometro radiocontrollato

Contenitore
C1: Gancio per parete C2: Vano batteria
C3: Piede (pieghevole)
5.2. Trasmettitore (Fig. 2)
D1: Gancio per parete D2: Vano batteria
D3: Supporto per appendare D4: Supporto per montaggio
a muro
6. Messa in funzione
6.1 Inserire le batterie
• Aprire il vano batterie del trasmettitore (fissato con viti) e della
stazione di base e posizionare gli apparecchi su un tavolo ad
una distanza di circa 1,5 metri l' uno dall' altro. Tenerli lontano
da eventuali fonti di interferenza (dispositivi elettronici e
impianti radio).
• Inserire le batterie nel vano batterie del trasmettitore (2 x 1,5 V
AAA) e subito dopo della stazione base (2 x 1,5 V AA). Inserire le
batterie rispettando attentamente le polarità indicate.
• Un breve segnale acustico verrà emesso e tutti i segmenti
dell'LCD appaiono contemporaneamente.
6.2 Ricezione del trasmettitore
•
Dopo il messa in funzione, i dati misurati dal trasmettitore esterno
vengono trasmessi automaticamente alla stazione base. Il simbolo
di ricezione appare per 3 minuti sul display della stazione base.
•Importante: non premere alcun tasto, quando la stazione si trova
in modalità apprendimento. Se la temperatura esterna non viene
visualizzata o se si è premuto un tasto prima della ricezione della
temperatura esterna, ripetere il processo di messa in funzione.
Lo stesso vale per la sostituzione della batteria. Attendere 10
secondi prima di reinserire le batterie.
• È successivamente possibile avviare anche manualmente la ricer-
ca del segnale del trasmettitore (ad esempio in caso di perdita
del segnale o di sostituzione delle batterie).
• Tenere premuto il tasto RESET/CH/+ per tre secondi. Sul display
appare “---” e .
TFA_No_30.3034.10_Anl_09_16 27.09.2016 17:35 Uhr Seite 16

RATIO – Termometro radiocontrollato

3332
10. Cura e manutenzione
•
Per pulire l'apparecchio utilizzare solo un panno morbido leg-
germente inumidito. Non usare solventi o abrasivi.
• Rimuovere le batterie, se non si utilizzano i dispositivi per un
periodo prolungato.
• Collocare i dispositivi in un luogo asciutto.
10.1 Sostituzione delle batterie
•
Se la batteria è scarica, il simbolo di “batteria scarica “ appare
sul display (TX = trasmettitore, RX = ricevitore).
• Attenzione: dopo aver sostituito le batterie è necessario rista-
bilire il contatto tra il trasmettitore e il ricevitore, pertanto
cambiate sempre le batterie contemporaneamente ad
entrambi i dispositivi oppure avviate manualmente la ricerca
del trasmettitore.
11. Guasti
Problema Risoluzione del problema
Nessuna indicazione ➜ Inserire le batterie rispettando le
sulla stazione base corrette polarità
➜ Cambiare le batterie
Nessuna ricezione ➜Avviare manualmente la ricerca del
del trasmettitore trasmettitore secondo le istruzioni
Indicazione “---” ➜Controllare le batterie del tras-
mettitore (non utilizzare batterie
ricaricabili!)
➜Riavviate il trasmettitore e la
stazione base secondo le istruzioni
➜Cercate nuove posizioni per il
trasmettitore e/o la stazione base.
➜Diminuite la distanza tra il
trasmettitore e la stazione base
➜Eliminate fonti di interferenza
Indicazione non corretta ➜Cambiare le batterie
RATIO – Termometro radiocontrollato

7. Funzione temperature massime/minime
• Premere il tasto SET/MIN/MAX nella modalità normale.
• L’ora di allarme appare sul display.
• Premendo di nuovo il tasto SET/MIN/MAX è possibile richiamare
i valori minimi (MIN) della temperatura interna e esterna. Pre-
mendo di nuovo il tasto SET/MIN/MAX è possibile richiamare i
valori massimi (MAX).
• Tenendo premuto il tasto RESET/CH/+ per 2 secondi durante la
visualizzazione dei valori massimi o minimi per cancellarli.
8. Trasmettitori esterni addizionali
• Se si desidera collegare più trasmettitori (max. 3), ripetere per
ciascuno di essi il processo di messa in funzione. La numera-
zione dei trasmettitori ha luogo automaticamente nella stessa
sequenza della messa in funzione.
• Se si dispone di più di un trasmettitore collegato, è possibile
passare da un canale all'altro con il tasto RESET/CH/+. Visualiz-
zazione sul display di per il canale 1, per il canale 2, o
di per il canale 3.
9. Posizionamento della stazione base e fissaggio del
trasmettitore
• Cercare un luogo ombreggiato e al riparo dalla pioggia per il
trasmettitore. (Una irradiazione diretta del sole modifica i valori
di misura mentre l'umidità continua sovraccarica in modo non
necessario i componenti elettronici).
• Installare la stazione base in soggiorno evitando la vicinanza di
altri apparecchi e lettrici (televisore, computer, radiotelefoni) e
di oggetti metallici massicci.
•
Verificare se il trasferimento dei valori di misura alla stazione base
da parte del trasmettitore situato nel luogo cui esso è destinato ha
luogo correttamente (raggio d'azione in campo libero circa 100
metri, in caso di pareti spesse, in particolare con parti metalliche, il
raggio d'azione del trasmettitore potrà ridursi notevolmente).
• Se necessario, cercare nuove posizioni per il trasmettitore e il
ricevitore.
• Se il trasferimento ha luogo correttamente, è possibile appen-
dere il trasmettitore o sistemarlo tramite il suo supporto.
TFA_No_30.3034.10_Anl_09_16 27.09.2016 17:35 Uhr Seite 17

RATIO – Termometro radiocontrollato

3534
Trasmettitore:
Campo di misura
Temperatura esterna: -40…+65°C (-40…+149°F)
Precisione: ±1°C
Frequenza di trasmissione: 433 MHz
Massima potenza a
radiofrequenza trasmessa: < 10mW
Raggio d'azione (campo libero): ca. 100 metri al massimo
Alimentazione: 2 x 1,5 V AAA (non fornite)
Dimensioni esterne: 36 (46) x 16 (30) x 120 (123) mm
Peso: 33 g (solo apparecchio)
È vietata la pubblicazione delle presenti istruzioni o di parti di esse senza una preceden-
te autorizzazione della TFA Dostmann. I dati tecnici corrispondono allo stato del pro-
dotto al momento della stampa e possono cambiare senza preavviso.
È possibile trovare dati tecnici e informazioni aggiornate sul prodotto inserendo il
numero di articolo sul nostro sito.
Dichiarazione di conformità UE
Il fabbricante, TFA Dostmann, dichiara che il tipo di apparecchiatura radio 30.3034.10 è
conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità
UE è disponibile al seguente indirizzo Internet:
www.tfa-dostmann.de
E-Mail: [email protected]
TFA Dostmann GmbH & Co.KG
Zum Ottersberg 12, D-97877 Wertheim, Germania 09/16
RATIO – Termometro radiocontrollato

12. Smaltimento
Questo prodotto è stato realizzato utilizzando materiali e com-
ponenti di alta qualità che possono essere riciclati e riutilizzati.
È assolutamente vietato gettare le batterie tra i
rifiuti domestici.
In qualità di consumatori, siete tenuti per legge a
consegnare le batterie usate al negoziante o ad altri
enti preposti al riciclaggio in conformità alle vigenti
disposizioni nazionali o locali, ai fini di uno smalti-
mento ecologico.
Le sigle dei metalli pesanti contenuti sono:
Cd=cadmio, Hg=mercurio, Pb=piombo
Questo apparecchio è etichettato in conformità alla
Direttiva UE sullo smaltimento delle apparecchiatu-
re elettriche ed elettroniche (WEEE).
Questo prodotto non deve essere smaltito insieme ai
rifiuti domestici. Il consumatore è tenuto a conse-
gnare il vecchio apparecchio presso un punto di rac-
colta per lo smaltimento di apparecchiature elettri-
che ed elettroniche ai fini di uno smaltimento
ecologico.
13. Dati tecnici
Stazione base:
Campo di misura
Temperatura interna: 0…+60°C (+32…+140°F)
Precisione: ±1°C
Alimentazione: 2 x 1,5 V AA (non fornite)
Dimensioni esterne: 68 x 29 (78) x 113 mm
Peso: 86 g (solo apparecchio)
TFA_No_30.3034.10_Anl_09_16 27.09.2016 17:35 Uhr Seite 18

RATIO – Radiografische thermometer

3736
• Het eigenmachtig repareren, verbouwen of veranderen van
het apparaat is niet toegestaan.
Voorzichtig!
 Kans op letsel:
•
Bewaar het apparaten en de batterijen buiten de reikwijdte
van kinderen.
• Batterijen niet in het vuur gooien, niet kortsluiten, niet uit
elkaar halen of opladen. Kans op explosie!
• Batterijen bevatten zuren die de gezondheid schaden. Zwakke
batterijen moeten zo snel mogelijk worden vervangen om
lekkage van de batterijen te voorkomen. Gebruik nooit tege-
lijkertijd oude en nieuwe batterijen of batterijen van een ver-
schillend type. Draag handschoenen die bestand zijn tegen
chemicaliën en een beschermbril wanneer u met uitgelopen
batterijen hanteert!
 Belangrijke informatie over de productveiligheid!
•
Stel het apparaat niet bloot aan extreme temperaturen, tril-
lingen en schokken.
• Tegen vocht beschermen.
• De buitensensor is tegen spatwater beschermd maar niet
waterdicht. Zoek een tegen regen beschermde plaats uit voor
de zender.
5. Onderdelen (Fig. 1)
5.1 Basisstation (ontvanger)
LCD-display
A1: Tijd A2: Binnentemperatuur
A3: Buitentemperatuur A4: Ontvangstsymbool
buitentemperatuur
A5: Kanaalnummer A6: Alarmsymbool
Toets
B1: SET/MIN/MAX toets B2: RESET/CH/+ toets
RATIO – Radiografische thermometer

Hartelijk dank dat u voor dit apparaat van de firma TFA hebt
gekozen.
1. Voor u met het apparaat gaat werken
•Leest u a.u.b. de gebruiksaanwijzing aandachtig door. Zo raakt
u vertrouwd met uw nieuw apparaat en leert u alle functies en
onderdelen kennen, komt u belangrijke details te weten met
het oog op het in bedrijf stellen van het apparaat en de
omgang ermee en krijgt u tips voor het geval van een storing.
•Door rekening te houden met wat er in de handleiding staat,
vermijdt u ook beschadigingen van het apparaat en riskeert u
niet dat uw wettelijke rechten bij gebreken niet meer gelden
door verkeerd gebruik.
•Voor schade die wordt veroorzaakt doordat u geen rekening
houdt met de handleiding aanvaarden wij geen aansprakelijk-
heid. Ook zijn wij niet verantwoordelijk voor verkeerde metin-
gen en de moglijke gevolgen die daaruit voortvloeien.
•Neem in elk geval acht op de veiligheidsinstructies !
•Bewaar deze instructies a.u.b. goed!
2. Levering
•
Radiografische thermometer (basisapparaat)
• Zender (Kat. Nr. 30.3163)
• Gebruiksaanwijzing
3. Hoe u uw nieuw apparaat kunt gebruiken en alle voor-
delen ervan in één oogopslag
• Draadloze transmissie van buitentemperatuur (433 MHz), reik-
wijdte maximaal 100 m (vrijveld)
• Werkt met maximaal 3 buitenzenders, ook voor de temperatuur-
controle van afgelegen ruimtes, b.v. kinderkamer, wijnkelder
• Binnentemperatuur
• Min/max waarden
• Tijd en alarm
• Om op te hangen of neer te zetten
4. Voor uw veiligheid
•
Het product is uitsluitend geschikt voor de hierboven beschre-
ven doeleinden. Gebruik het product niet anders dan in deze
handleiding is aangegeven.
TFA_No_30.3034.10_Anl_09_16 27.09.2016 17:35 Uhr Seite 19

RATIO – Radiografische thermometer

3938
• Houd de RESET/CH/+ toets drie seconden ingedrukt. „---” en
verschijnen op het display.
6.3 Instellingen
• Houd de SET/MIN/MAX toets drie seconden ingedrukt.
• De 24HR weergave begint te knipperen. U kunt met de RESET/
CH/+ toets het 12-uurs-tijdsysteem of 24-uurs-tijdsysteem selecte-
ren.
• Bevestig met de SET/MIN/MAX toets.
• De minuten beginnen te knipperen en u kunt met de RESET/
CH/+ toets de minuten instellen. Bevestig met de SET/MIN/MAX
toets. Stel op dezelfde manier de uren in.
• Druk nog eens op de SET/MIN/MAX toets en met de RESET/CH/+
toets kunt u tussen de weergave van de temperatuur in °C (gra-
den Celsius) of °F (graden Fahrenheit) kiezen.
• Bevestig met de SET/MIN/MAX toets.
• Het apparaat verlaat automatisch de instelmodus, als er langer
dan 30 seconden geen toets wordt ingedrukt.
• Als u de RESET/CH/+ toets in de instelmodus drie seconden lang
ingedrukt houdt, komt u de snelloop.
6.4 Instelling wekalarm
• Druk op de SET/MIN/MAX toets in de normaalmodus.
• „12:00” (standaardinstelling) of de ingestelde alarm tijd ver-
schijnt op het display.
• Houd de SET/MIN/MAX toets drie seconden ingedrukt.
• De minuten beginnen te knipperen en u kunt met de RESET/
CH/+ toets de minuten instellen.
• Druk op de SET/MIN/MAX toets. De uren beginnen te knipperen
en u kunt met de RESET/CH/+ toets de uren instellen.
• Als u de RESET/CH/+ toets in de instelmodus ingedrukt houdt,
komt u de snelloop.
• Bevestig met de SET/MIN/MAX toets, de actuele alarm tijd ver-
schijnt op het display.
• Om de alarmfunctie te activeren druk nog eens op de
RESET/CH/+ toets.
• De alarmsymbool verschijnt op het display.
• Het alarm kunt u met een willekeurig toets beëindigen.
RATIO – Radiografische thermometer

Behuizing
C1: Wandophanging C2: Batterijvak
C3: Standaard (uitklapbaar)
5.2. Zender (Fig. 2)
D1: Wandophanging D2: Batterijvak
D3: Houder om neer te zetten D4: Houder voor wand-
ophanging
6. Inbedrijfstelling
6.1 Plaats de batterijen
• Open het batterijvak van het zender (vastgeschroefd) en basis-
station (ontvanger) en leg de apparaten op een afstand van ca.
1,5 meter van elkaar op een tafel. Vermijd de nabijheid tot
andere elektrische apparaten (televisie, computer, radiografi-
sche telefoons) en massieve metalen voorwerpen.
• Plaats de batterijen in het batterijvak van het zender (2 x 1,5 V
AAA) en direct daarna in de basisstation (2 x 1,5 V AA). Let op
de juiste polariteit bij het plaatsen van de batterijen.
• U hoort een kort signaal en alle segmenten van het scherm ver-
schijnen.
6.2 Ontvangst van de buitentemperatuur
• Na het plaatsen van de batterijen worden bovendien de meet-
gegevens van de buitenzender naar het basisstation overge-
dragen. Het ontvangstteken verschijnt 3 minuten lang op
het scherm van het basisstation.
•Belangrijk: Tijdens wanneer het station zich in leermodus
bevindt, mag u geen toetsen indrukken. Verschijnt de buiten-
temperatuur niet of hebt u een toets ingedrukt voordat de bui-
tentemperatuur ontvangen werd of hebt u de batterijen ver-
vangen, moet u de ingebruiknameprocedure nog eens
overdoen. Wacht 10 seconden vooraleer de batterijen weer in
te zetten.
• U kunt de zenderzoeker op een later tijdstip ook handmatig
starten (bijv. bij verlies van het zendersignaal of na een batterij-
wissel).
TFA_No_30.3034.10_Anl_09_16 27.09.2016 17:35 Uhr Seite 20
