Trix Ae 3/6II User manual

Modell der Reihe Ae 3/6 II

2
Informationen zum Vorbild
Die Ae 3/6II ist eine Weiterentwicklung der von der
Maschinenfabrik Oerlikon gebauten Probelokomotive
BE 3/5 Nummer 12 201 von 1919. Zwischen 1924
und 1926 wurden von den Schweizerischen Bundes-
bahnen 60 Ae 3/6II für den Flachland-Schnellzug-
dienst beschafft. Aufgrund der günstigen Erfahrungen
konnten die Maschinen, die ursprünglich für eine
Höchstgeschwindigkeit von 90 km/h gebaut waren,
für 100 km/h zugelassen werden. Zwei im starren
Lokomotivrahmen gelagerte, langsam laufende
Motoren treiben über zwei Vorlegewellen und Trieb-
stangen die Treibräder an. Die Stundenleistung
dieser Lokomotive beträgt 1 470 kW bei 65 km/h,
die Dauerleistung 1 225 kW bei 75 km/h. Nach 1954
wurden auf jeder Seite (in Fahrtrichtung rechts) die
eine Tür zugeschweißt und die Türen auf den Stirn-
seiten inklusive Übergangsblech entfernt.
Information About the Prototype
The Ae 3/6II is a further development of the BE 3/5,
no. 12 201, experimental locomotive built in 1919
by the Oerlikon Machine Company. Between 1924
and 1926 60 Ae 3/6II’s were purchased by the
Swiss Federal Railways for express passenger service
in areas with little change in elevation. These units
were originally built for a maximum speed of 90 km/h
(56.25 m.p.h.), but were allowed a top speed of
100 km/h (62.5 m.p.h.) on the basis of favorable
operating experience. Two slow-running motors
mounted in a rigid locomotive frame power the driving
wheels through two lay shafts and drive rods. The
hourly output of this locomotive is 1,470 kilowatts
at 65 km/h (40.63 m.p.h.) and the continuous output
is 1,225 kilowatts at 75 km/h (46.88 m.p.h.). After
1954 one door on the right side of both sides of the
locomotive was welded shut and the end doors and
footplates were removed.

3
Informations concernant la
locomotive réele
La série Ae 3/6II est le résultat d’etudes de développe-
ment menées sur le prototype Be 3/5 12 201 de 1919
livrée par la firme Örlikon. Les chemins de fer suisses
(CFF) ont acquis de 1924 à 1926, 60 Ae 3/6II pour
assurer le trafic express sur les lignes de plaine.
La vitesse maxima, initialement fixée à 90 km/h, a pu
être portée à 100 km/h. Deux moteurs à rotation
lente sont logés dans le châssis rigide de la motrice.
Ils entraînent 2 faux-essieux qui transmettent la puis-
sance aux roues motrices par des bielles. La puis-
sance horaire de ces motrices est de 1 470 kW à
65 km/h alors que la puissance à régime permanent
est de 1 225 kW à 75 km/h. après 1954, une porte
(celle de droite dans le sens de marche) à été con-
damnée de chaque côte de la caisse. Il en fut de
même pour le portes d’extrémités et les plaques
d’intercirculation.
Informatie van het voorbeeld
De Ae 3/6II is een voortgaande ontwikkeling van de
proeflocomotief Be 3/5 nummer 12 201 uit 1919,
die door de Maschinenfabrik Oerlikon gebouwd is.
Tussen 1924 en 1926 werden door de Schweizerische
Bundesbahnen 60 stuks Ae 3/6II voor de sneltrein-
dienst in het vlakke land aangeschaft. Op grond van
de gunstige ervaringen kregen de machines die oor-
spronkelijk voor een maximum snelheid van 90 km/h
gebouwd waren, toestemming 100 km/h te rijden.
Twee langzaam lopende motoren die in het starre
locomotiefframe opgehangen zijn, drijven via twee
tussenassen en koppelstangen de drijfwielen aan.
Het uurvermogen van deze locomotief bedraagt
1 470 kW bij 65 km/h, het continue vermogen
1 225 kW bij 75 km/h. Na 1954 werden aan iedere
zijde (in rijrichting gezien rechts) een deur dichtgelast
en de deuren in het front, inclusief de overlooptreden,
verwijderd.

Funktion
Diese Lokomotive besitzt folgende Ausstattung
und Eigenschaften:
●Das Modell ist für den Betrieb auf H0-Zweileiter-
Gleichstrom-Systemen (Gleisen nach NEM) mit
herkömmlichen Gleichstrom-Fahrpulten (12 V)
vorgesehen.
●Diese Lokomotive ist mit einer achtpoligen
elektrischen Schnittstelle für die Nachrüstung von
Digitaldecodern nach NEM 652 ausgestattet.
●Fahrtrichtungsabhängige Stirnbeleuchtung.

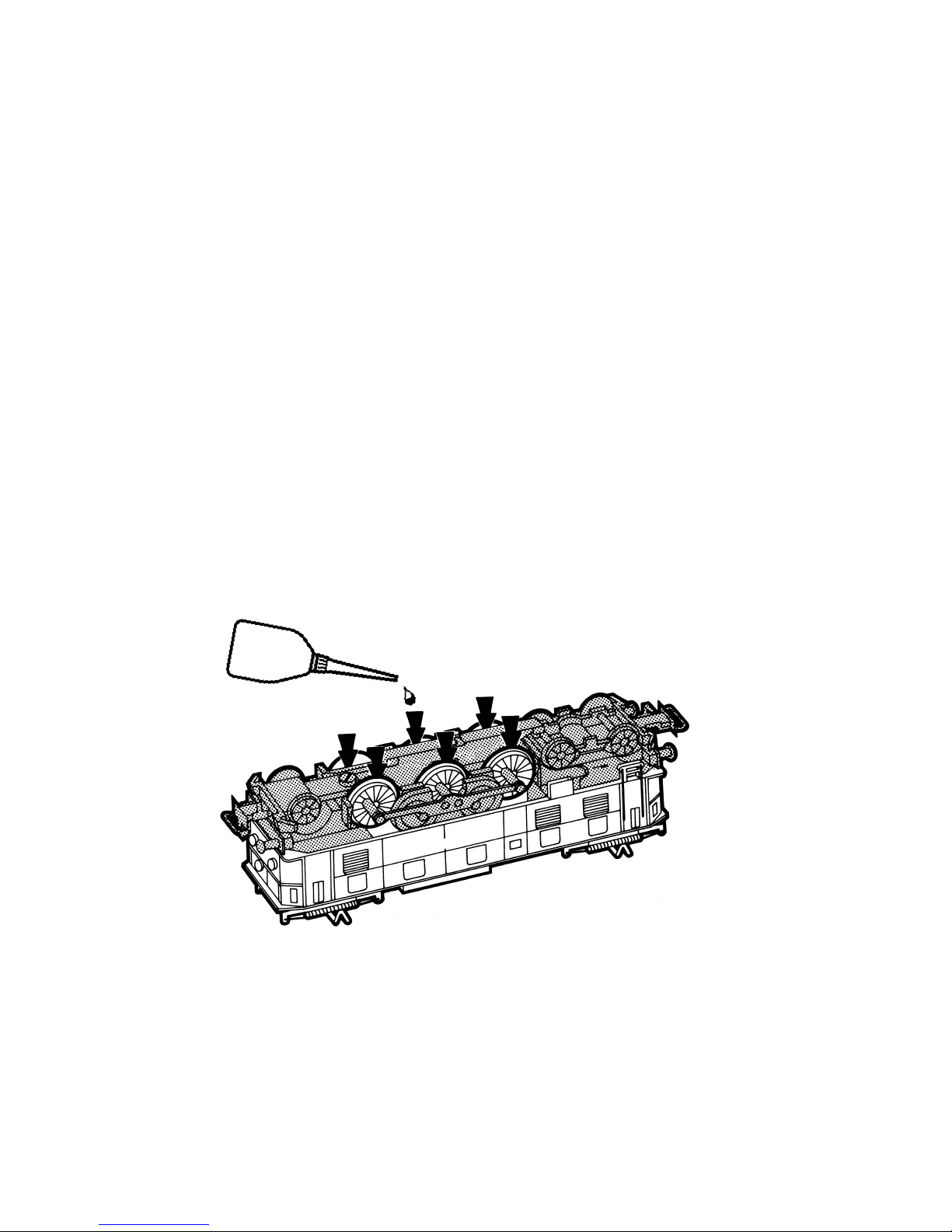

Die bei normalem Betrieb anfallenden Wartungs-
arbeiten sind nachfolgend beschrieben. Für Repara-
turen oder Ersatzteile wenden Sie sich bitte an Ihren
Trix-Fachhändler.
Jegliche Garantie-, Gewährleistungs- und Schadensersatzansprüche
sind ausgeschlossen, wenn in Trix-Produkten nicht von Trix freigege-
bene Fremdteile eingebaut werden und / oder Trix-Produkte umgebaut
werden und die eingebauten Fremdteile bzw. der Umbau für sodann
aufgetretene Mängel und / oder Schäden ursächlich war. Die Darle-
gungs- und Beweislast dafür, dass der Einbau von Fremdteilen oder
der Umbau in bzw. von Trix-Produkten für aufgetretene Mängel und /
oder Schäden nicht ursächlich war, trägt die für den Ein- und / oder
Umbau verantwortliche Person und / oder Firma bzw. der Kunde.
Function
This locomotive has the following equipment
and features:
●This model is designed for operation with H0 2-rail
DC systems (track according to NEM standards)
with conventional DC power packs (12 volts).
●This locomotive is equipped with an eight-pole
electrical connection for retrofitting it with a digital
decoder complying with NEM Standard 652.
●Headlights change over with the direction of travel.
The necessary maintenance that will comes due
with normal operation is described below.
Please see your authorized Trix dealer for repairs or
spare parts.
No warranty or damage claims shall be accepted in those cases
where parts neither manufactured nor approved by Trix have been
installed in Trix products or where Trix products have been converted
in such a way that the non-Trix parts or the conversion were causal to
the defects and / or damage arising. The burden of presenting evidence
and the burden of proof thereof, that the installation of non-Trix parts
or the conversion in or of Trix products was not causal to the defects
and / or damage arising, is borne by the person and/or company res-
ponsible for the installation and / or conversion, or by the customer.
4

Fonction
Cette locomotive possède les propriétés et
équipements suivants:
●Le modèle réduit est destiné à être utilisé sur tous
les réseaux à deux rails à courant continu (voies
selon normes NEM) avec des transformateurs-
régulateurs traditionnels délivrant du courant
continu (12 V).
●Cette locomotive est équipée d’une interface
à 8 pôles pour le montage d’un décodeur digital
conforme à la norme NEM 652.
●Feux de signalisation s’inversant selon le sens
de marche.
Les travaux d’entretien dus à un usage normal sont
décrits ci-dessous. Adressez-vous à votre revendeur
Trix pour les réparations et les pièces de rechange.
Tout recours à une garantie commerciale ou contractuelle ou à une
demande de dommages-intérêt est exclu si des pièces non autorisées
par Trix sont intégrées dans les produits Trix et / ou si les produits Trix
sont transformés et que les pièces d’autres fabricants montées ou la
transformation constituent la cause des défauts et / ou dommages
apparus. C’est à la personne et / ou la société responsable du montage /
de la transformation ou au client qu’incombe la charge de prouver que
le montage des pièces d’autres fabricants sur des produits Trix ou la
transformation des produits Trix n’est pas à l’origine des défauts et ou
dommages apparus.
Werking
De locomotief beschikt over de volgende
eigenschappen en mogelijkheden:
●Dit model is geschikt voor het gebruik op twee-
rail-gelijkstroom systemen (rails volgens NEM) en
kan met gebruikelijke rijregelaars (12 V =) bestuurd
worden.
●Deze locomotief is met een achtpolige elektrische
interface voor inbouw van Digital-decoders con-
form NEM 652 uitgerust.
●Rijrichtingsafhankelijke frontverlichting.
De bij normaal gebruik noodzakelijke onderhouds-
punten worden verderop beschreven. Voor reparaties
en onderdelen kunt zich tot Uw Trix handelaar
wenden.
Elke aanspraak op garantie en schadevergoeding is uitgesloten,
wanneer in Trix-producten niet door Trix vrijgegeven vreemde onder-
delen ingebouwd en / of Trix-producten omgebouwd worden en de
ingebouwde vreemde onderdelen resp. de ombouw oorzaak van nadien
opgetreden defecten en / of schade was. De aantoonplicht en de
bewijslijst daaromtrent, dat de inbouw van vreemde onderdelen in
Trix-producten of de ombouw van Trix-producten niet de oorzaak van
opgetreden defecten en / of schade is geweest, berust bij de voor de
inbouw en/of ombouw verantwoordelijke persoon en / of firma danwel
bij de klant.
5

Función
Esta locomotora tiene las características
y equipamientos siguientes:
●El funcionamiento de este modelo está previsto
para vías H0 de dos carriles (norma NEM) de
corriente continua con transformadores conven-
tionales (12 V).
●Esta locomotora esta equipada con un punto
de intersección digital de ocho polos para poder
colocar un decoder NEM 652.
●Faros frontales según el sentido de la marcha.
A continuación están relacionados los trabajos de
mantenimiento necesarios para un funcionamiento
normal. En caso de precisar una reparación o piezas
de recambio, rogamos ponerse en contacto con
su distribuidor Trix.
Se excluye todo derecho de garantía, prestación de garantía e indem-
nización sobre aquellos productos Trix en los que se hubieran montado
piezas ajenas no autorizadas por Trix y/o sobre aquellos productos
Trix que hayan sido modificados cuando la piezas ajenas montadas
o la modificación sean las causas de los desperfectos y/o daños
posteriormente surgidos. La persona y/o empresa o el cliente respon-
sable del montaje o modificación será el responsable de probar y alegar
que el montaje de piezas ajenas o la modificación en/de productos
Trix no son las causas de los desperfectos y/o daños surgidos.
Funzionamento
Questa locomotiva possiede i seguenti equi-
paggiamenti e caratteristiche:
●Tale modello è previsto per il funzionamento su
sistemi H0 a due rotaie in corrente continua (binari
secondo norme NEM) con i preesistenti regolatori
di marcia per corrente continua (12 V).
●Questa locomotiva è equipaggiata con un’inter-
faccia elettrica ad otto poli per il successivo
equipaggiamento di Decoder Digital secondo
NEM 652.
●Illuminazione di testa dipendente dal senso di
Qui di seguito vengono descritte le operazioni di
manutenzione che si verificano nel normale esercizio.
Per riparazioni oppure parti di ricambio Vi preghiamo
di rivolgerVi al Vostro rivenditore specializzato Trix.
Trix non fornisce alcuna garanzia, assicurazione e risarcimento danni
in caso di montaggio sui prodotti Trix di componenti non espressa-
mente approvati dalla ditta. Trix altresì non risponde in caso di modi-
fiche al prodotto, qualora i difetti e i danni riscontrati sullo stesso siano
stati causati da modifiche non autorizzate o dal montaggio di compo-
nente esterni da lei non approvati. L'onere della prova che i compo-
nenti montati e le modifiche apportate non sono state la causa del
danno o del difetto, resta a carico del cliente o della persona / ditta
che ha effettuato il montaggio di componenti estranei o che ha appor-
tato modifiche non autorizzate.
6
marcia.

Funktion
Detta lok har följande utrustning och
egenskaper:
●Denna modell är avsedd för körning med traditio-
nella likströmskörpult (12 V) på H0-tvåledarlikströms-
system (spår enligt NEM).
●Detta lok har försetts med ett 8-poligt elektriskt
gränssnitt för senare utrustning med digitaldekod-
rar enligt NEM 652.
●Körriktningsberoende strålkastare.
Vid normal användning förekommande underhålls-
arbeten beskrivs i följande. Kontakta din Trix-handla-
re för reparationer eller reservdelar.
Varje form av anspråk på garanti och skadestånd är utesluten om
delar används i Trix-produkter som inte har godkänts av Trix och / eller
om Trix-produkter har modifierats och de inbyggda främmande del-
arna resp. modifieringen var upphov till de därefter uppträdande felen
och / eller skadorna. Bevisbördan för att inbyggnaden av främmande
delar i eller ombyggnaden av Trix-produkter inte är upphovet till de
uppträdande felen och / eller skadorna, bär den person och / eller före-
tag resp. kund som är ansvarig för in- och / eller ombyggnaden.
Funktion
Disse lokomotiver har følgende udstyr og
egenskaber:
●Modellen er beregnet til anvendelse på H0-toleder-
jævnstrømssystemer (spor ifølge NEM) med
almindelige jævnstrøms-styrepulter (12 V).
●Dette lokomotiv er udstyret med et otte-polet
elektrisk interface til eftermontering af Digital-
dekodere ifølge NEM 652.
●Køreretningsafhængig frontbelysning.
De ved normal drift forekommende vedligeholdelses-
arbejder er efterfølgende beskrevet. Angående
reparationer eller reservedele bedes De henvende
Dem til Deres Trix-forhandler.
Ethvert garanti-, mangelsansvars- og skadeserstatningskrav er ude-
lukket, hvis der indbygges fremmeddele i Trixprodukter, der ikke er
frigivet dertil af Trix og / eller hvis Trixprodukter bygges om og de indbyg-
gede fremmeddele hhv. ombygningen var årsag til sådanne opståede
mangler og / eller skader. Det påhviler kunden hhv. den person og / eller
det firma, der er ansvarlig for ind- og / eller ombygningen, at påvise
hhv. bevise, at indbygningen af fremmeddele i, eller ombygningen af
Trixprodukter ikke var årsag til opståede mangler og / eller skader.
7

8
Sicherheitshinweise
●Die Lok darf nur mit einem dafür bestimmten
Betriebssystem eingesetzt werden.
●Die Lok darf nur aus einer Leistungsquelle gleich-
zeitig versorgt werden.
●Beachten Sie unbedingt die Sicherheitshinweise in
der Gebrauchsanleitung zu Ihrem Betriebssystem.
Safety Warnings
●This locomotive is to be used only with an operating
system designed for it.
●This locomotive must never be supplied with
power from more than one transformer.
●Pay close attention to the safety warnings in the
instructions for your operating system.
Remarques importantes sur la sécurité
●La locomotive ne peut être mise en service qu’a-
vec un système d’exploitation adéquat.
●La locomotive ne peut être alimentée en courant
que par une seule source de courant.
●Veuillez impérativement respecter les remarques
sur la sécurité décrites dans le mode d’emploi en
ce qui concerne le système d’exploitation.
Veiligheidsvoorschriften
●De loc mag alleen met een daarvoor bestemd
bedrjfssysteem gebruikt worden.
●De loc mag niet vanuit meer dan één stroom-
voorziening gelijktijdig gevoed worden.
●Lees ook aandachtig de veiligheidsvoorschriften
in de gebruiksaanwijzing van uw bedrijfssysteem.

Aviso de seguridad
●La locomotora solamente debe funcionar en un
sistema de corriente propio.
●La locomotora no deberá recibir corriente eléctrica
mas que de un solo punto de abasto.
●Observe bajo todos los conceptos, las medidas
de seguridad indicadas en las instrucciones de
su sistema de funcionamiento.
Avvertenze per la sicurezza
●Tale locomotiva deve essere impiegata soltanto
con un sistema di funzionamento adeguato per
questa.
●La locomotiva non deve venire alimentata nello
stesso tempo con più di una sorgente di potenza.
●Vogliate prestare assolutamente attenzione alle
avvertenze di sicurezza nelle istruzioni di impiego
per il Vostro sistema di funzionamento.
Säkerhetsanvisningar
●Loket får endast köras med ett därtill avsett
driftsystem.
●Loket får inte samtidigt försörjas av mer än en
kraftkälla.
●Beakta alltid säkerhetsanvisningarna i bruksanvis-
ningen som hör till respektive driftsystemet.
Vink om sikkerhed
●Lokomotivet må kun bruges med et driftssystem,
der er beregnet dertil.
●Lokomotivet må ikke forsynes fra mere end én
strømkilde ad gangen.
●Vær under alle omstændigheder opmærksom
på de vink om sikkerhed, som findes i brugsanvis-
ningen for Deres driftssystem.
9

10
Umschaltung für Oberleitungsbetrieb
Switch for selecting catenary or track operation
Commutation pour alimentation par ligne aérienne
Omschakeling op bovenleiding
Conmutación a toma-corriente por catenaria
Commutazione per esercizio con linea aerea
Omkoppling till kontaktledning
Omskiftning til luftledningsdrift

11
Gehäuse abnehmen
Removing the body
Enlever le boîtier
Kap afnemen
Retirar la carcasa
Smontare il mantello
Kåpan tas av
Overdel tages af

Schmierung nach etwa 40 Betriebsstunden
Wichtige Hinweise zum Ölen der Motorlager:
●Nur sparsam ölen (max. 1 Tropfen). Zuviel Öl führt
häufig zum Verschmieren der Kollektoren und
damit zur Beschädigung des Ankers.
●Nach dem Aufbringen des Öltropfens auf das Motor-
Lager den Anker bewegen. Anschließend über-
schüssiges Öl mit einem trockenen Tuch entfernen.
●Lokomotive nach Möglichkeit nicht längere Zeit
liegend lagern, da es sonst möglich ist, dass
Lageröl zum Kollektor gelangt und ihn beschädigt.
Lubrication after approximately 40 hours of
Important Information about Oiling
the Motor Bearings:
●Oil sparingly (max. 1 drop). Too much oil frequently
causes the commutator to become dirty and
thereby leads to damage to the armature.
●After you have placed a drop of oil on the motor
bearings, move the armature back and forth a
little. Now remove the excess oil with a dry cloth.
●If possible, do not store the locomotive for long
periods of time on its side, because it is possible
that the bearing oil will get into the commutator
and damage it.
12
Trix 66625
Märklin 7149
operation

13
Graissage après environ 40 heures de marche
Remarque importante au sujet
de la lubrification des paliers du moteur:
●Lubrifiez en très petite quantité (1 goutte max.).
Trop d'huile entraîne souvent l'encrassement
du collecteur et à des dommages à l'induit.
●Une fois la goutte d'huile déposée sur le palier
de moteur, faites tourner l'induit. Ensuite, essuyez
le surplus d'huile à l'aide d'un chiffon sec.
●Si possible, ne pas laisser la locomotive couchée
trop longtemps car il peut arriver que l'huile
emmagasinée dans les paliers parvienne dans
l'induit et l'endommage.
Smering na ca. 40 bedrijfsuren
Belangrijke opmerking voor het oliën
van het motorlager:
●Slechts spaarzaam oliën (max. 1 druppel). Te veel
olie leidt vaak tot versmeren van de collector en
daarmee tot beschadiging van het anker.
●Na het aanbrengen van de oliedruppel op het
motorlager het anker ronddraaien. Aansluitend met
een droge doek de overvloedige olie verwijderen.
●Locomotief indien mogelijk niet langere tijd, liggend
op de zijkant, opslaan, aangezien het dan mogelijk
is dat de olie van het motorlager de collector
bereikt en deze beschadigt.
Trix 66625
Märklin 7149

14
Engrase a las 40 horas de funcionamiento
Indicaciones importantes acerca del engrase
de los cojinetes del motor:
●Engrasar poco (máx. 1 gota). Demasiado aceite
ensucia el colector y llega a dañar el rotor.
●Una vez colocada la gota de aceite, mover el rotor.
A continuación quitar el aceite sobrante con un
paño seco.
●No guardar las locomotoras tumbadas durante
mucho tiempo. Es posible que el aceite llegue
hasta el colector y lo dañe.
Lubrificazione dopo circa 40 ore di funzionamento
Importanti avvertenze per la lubrificazione
dei cuscinetti del motore:
●Si lubrifichi soltanto con parsimonia (al max. 1 goc-
cia). Troppo olio conduce spesso a un insudicia-
mento del collettore e di conseguenza al danneg-
giamento del rotore.
●Dopo l’applicazione della goccia di olio ai cuscinetti
del motore, si faccia muovere il rotore. Al termine,
si elimini l’olio in eccedenza con un panno asciutto.
●A seconda delle possibilità, non si lasci giacente la
locomotiva per un tempo alquanto lungo, poiché
altrimenti è possibile che l’olio dei cuscinetti arrivi
sul collettore e lo danneggi.
Trix 66625
Märklin 7149

Smörjning efter ca. 40 driftstimmar
Viktiga råd till smörjning av motorlagren:
●Smörj endast sparsamt (max 1 droppe). För mycket
olja leder till nedsmutsning av kollektorerna och
därmed skadas ankaret.
●Snurra ankaret när oljedroppen har placerats
på motorlagret. Torka bort överflödig olja med
en torr trasa.
●Loket bör inte förvaras liggande under längre tid,
eftersom i så fall lagerolja kan hamna i kollektorn
och skada denna.
Smøring efter ca. 40 driftstimer
Vigtige henvisninger vedr. smøring af motorleje:
●Giv kun lidt olie (maks. 1 dråbe). For meget olie
fører ofte til indsmøring af kollektorerne og dermed
til beskadigelse af ankeret.
●Efter anbringelse af oliedråben på motorlejet skal
ankeret bevæges. Til slut fjernes overskydende
olie med en tør klud.
●Hvis det er muligt, skal det undgås at opbevare
lokomotiver i liggende stilling i længere tid, ellers
kan det ske, at lejeolien kommer ind i kollektoren
og beskadiger den.
15
Trix 66625
Märklin 7149

16
601 460
Motor-Bürsten auswechseln
Changing motor brushes
Changer les balais du moteur
Koolborstels vervangen
Cambio de las escobillas
Sostituzione delle spazzole del motore
Motorborstar byts
Motorkul udskiftes

17
Schleifer auswechseln
Changing the pickup shoe
Changer le frotteur
Vervangen van het sleepcontact
Cambio del patín toma-corriente
Sostituzione del pattino
Byt släpsko
Udskiftning af slæbesko
228 301

18
603 076
Dachstromabnehmer auswechseln
Changing pantographs
Remplacement du pantographe
Vervanging van de stroombeugel
Cambiar el pantógrafo
Sostituzione dei pantografi
Byte av strömavtagare
Udskiftning af pantograf
Haftreifen auswechseln
Changing traction tires
Changer les bandages d’adhérence
Antislipbanden vervangen
Cambio de los aros de adherencia
Sostituzione delle cerchiature di aderenza
Slirskydd byts
Friktionsringe udskiftes Märklin 7153

19
Glühlampen auswechseln
Changing light bulbs
Changer les ampoules
Gloeilamp vervangen
Sustituir la bombilla
Cambiare la lampadina
Glödlampor byts
Elpærer skiftes
15 1018 00
Kupplung austauschen
Exchanging the close coupler
Remplacement de l’attelage court
Omwisselen van de kortkoppeling
Enganches cortos
Sostituzione del gancio corto
Utbyte av kortkoppel
Udskiftning af kortkoblingen
701 630
NEM 362

Trix Triebfahrzeuge dürfen auf Digitalanlagen nicht
ohne eingebauten Lokdecoder betrieben werden
(Beschädigung des Motors möglich!).
Trix motor vehicles must not be operated on
digital systems without an in-built engine decoder
(Motor can be damaged!).
Ne pas faire marcher les véhicules motorisés Trix
sur des dispositifs numériques sans avoir installé
auparavant un décodeur de locomotive (le moteur
peut être endommagé!).
Trix locomotieven mogen niet op digitale installaties
zonder ingebouwde locdecoders worden gebruikt
(De motor kan beschadigt worden!).
Las locomotoras y automotores Trix que no
tengan montado el decoder no deben circular en
instalaciones Digital (¡puede dañar el motor!).
I mezzi di trazione Trix non devono essore
impiegati sugli impianti Digital senza un Decoder
da locomotive incorporato (puo vorificarsi un
dannegiamento del motore!).
Trækkende enheder fra Trix må IKKE sættes i drift
på digitalanlæg uden indbygget lokomotiv-decoder
(Beskadigelse af motor er mulig!).
Trix motorvagnar får på Digitalanläggningar ej köras
utan inbyggd lokdekoder (Motorn kan skadas
TRIX Modelleisenbahn GmbH & Co. KG
Postfach 4924
D-90027 Nürnberg
www.trix.de
651 697 07 04 he na
Änderungen vorbehalten
Copyright by
TRIX GmbH & Co. KG
