Trix B VI User manual

Modell der Dampflokomotive Reihe BVI
22249
F
D
GB
USA
NL

2

3
Inhaltsverzeichnis: Seite
Informationen zum Vorbild 4
Sicherheitshinweise 6
Wichtige Hinweise 6
Multiprotokollbetrieb 6
Hinweise zum Digitalbetrieb 7
Schaltbare Funktionen 9
Parameter/Register 10
Betriebshinweise 26
Wartung und Instandhaltung 27
Ersatzteile 32
Table of Contents: Page
Information about the prototype 4
Safety Notes 11
Important Notes 11
Multi-Protocol Operation 11
Notes on digital operation 12
Controllable Functions 14
Parameter/Register 15
Information about operation 26
Service and maintenance 27
Spare Parts 32
Sommaire : Page
Informations concernant la locomotive réelle 5
Remarques importantes sur la sécurité 16
Information importante 16
Mode multiprotocole 16
Remarques relatives au fonctionnement
en mode digital 17
Fonctions commutables 19
Paramètre/Registre 20
Remarques sur l’exploitation 26
Entretien et maintien 27
Pièces de rechange 32
Inhoudsopgave: Pagina
Informatie van het voorbeeld 5
Veiligheidsvoorschriften 21
Belangrijke aanwijzing 21
Multiprotocolbedrijf 21
Aanwijzingen voor digitale besturing 22
Schakelbare functies 24
Parameter/Register 25
Opmerkingen over de werking 26
Onderhoud en handhaving 27
Onderdelen 32

4
Information zum Vorbild
Die Lokomotiven der Gattung B VI bildeten über einen
langen Zeitraum das Rückgrat für die Beförderung von
Schnellzügen und Postzügen bei den Königlich Bayerischen
Staatseisenbahnen.
Während ihrer Bauzeit 1863 –1871 wurden die Maschinen
immer wieder verbessert und die Lokomotiven aus den er-
sten Bauserien umgebaut. So wurde u. a. durch den Einbau
neuer Kessel der Dampfdruck von 8 bar auf 10 bar erhöht
und der Wetterschirm zum besseren Schutz von Lokomo-
tivführer und Heizer gegen Fahrtwind und Regen durch ein
geschlossenes Führerhaus ersetzt.
Da Bayern kaum über eigene Kohlevorräte verfügte,
waren viele bayerische Lokomotiven für die Feuerung mit
heimischem Torf eingerichtet. Der Heizwert des Torfs war
im Vergleich zur Steinkohle relativ gering. Die Torftender
hatten deshalb ein größeres Fassungsvolumen und waren
wegen des nässeempfindlichen Brennstoffs mit einem Dach
versehen.
Ein weiteres äußeres Merkmal der torfbefeuerten Lokomo-
tiven waren birnen- oder kegelförmige Schornsteine, die
übermäßigen Funkenflug verhindern sollten.
Information about the Prototype
Over a long period of time the class B VI locomotives were
the backbone of the motive power for express trains and
mail trains on the Royal Bavarian State Railways.
During the period of their construction,1863–1871, these
units were constantly improved, and the locomotives from
the first series were rebuilt. Hence, for example, the instal-
lation of new boilers increased the steam pressure from 116
to 145 pounds per square inch, and the open driving platform
with just a canopy roof was replaced by an enclosed cab for
improved protection of the engineer and fireman.
Since Bavaria had hardly any of its own coal deposits, many
Bavarian locomotives were equipped for burning the native
peat. The effectiveness of peat as a fuel was relatively low
in comparison with coal. The peat tender was therefore
larger in volume and was provided with a roof to protect the
moisture-sensitive fuel. Another external feature of peat-
fired locomotives were the pear or balloon-shaped smoke
stacks, which were supposed to prevent sparks from flying.

5
Informations concernant la locomotive réelle
Les locomotives de la série B VI constituèrent pendant
longtemps l’épine dorsale de l’acheminement des trains
rapides et des trains postaux des Chemins de fer Royaux
Bavarois (K.Bay.Sts.B.).
Tout au long de la période de leur construction (1863 –1871),
les machines furent sans cesse améliorées et les locomo-
tives issues des premières séries de construction furent
transformées. Ainsi, la pression de la vapeur a notamment
été augmentée de 8 à 10 bars grâce à l’intégration de
nouvelles chaudières et l’écran de protection contre les
intempéries a été remplacé par un poste de conduite fermé,
afin d’assurer une meilleure protection du mécanicien et du
chauffeur contre le vent et la pluie.
Etant donné que la Bavière ne disposait pratiquement
pas de réserves de charbon sur son propre territoire, de
nombreuses locomotives bavaroises étaient équipées pour
une chauffe à la tourbe recueillie dans le pays. Le pouvoir
calorifique de la tourbe étant relativement faible par rapport
à celui de la houille. Les tenders étaient, par conséquent,
nettement plus grands et couverts en raison de la sensibilité
du combustible à l’humidité. Les cheminées en forme de
poire ou d’entonnoir constituent une autre caractéristique
apparente des locomotives à tourbe. Elles étaient destinées
à empêcher les projections trop importantes d’escarbilles.
Informatie van het voorbeeld
De lokomotieven van de serie B VI vormden gedurende
lange tijd de ruggegraat van het vervoer van sneltreinen en
posttreinen bij de Königlich Bayerische Staatseisenbahnen.
Tijdens hun constructietijd van 1863 tot 1871 werden de
machines voortdurend verbeterd en de lokomotieven uit
de eerste series omgebouwd. Zo werd bij de inbouw van
nieuwe ketels de stoomdruk van 8 bar tot 10 bar verhoogd
en werd het scherm dat de machinist en de stoker tegen
rijwind en regen beschermde, door een gesloten cabine
vervangen.
Omdat Beieren nauwelijks over eigen kolenvoorraden
beschikte, waren veel Beierse lokomotieven voor het stoken
van inheemse turf ingericht. De stookwaarde van turf was
in vergelijking met steenkool gering. De turftenders hadden
daarom een groter volume en waren om de vochtgevoelige
turf tegen vocht te vrijwaren van een dak voorzien. Een
ander uiterlijk kenmerk van de met turf gestookte lokomotie-
ven waren de peer- of kegelvormige schoorstenen, die een
overmatige vonkenregen moesten voorkomen.

6
Sicherheitshinweise
• DieLokdarfnurmiteinemdafürbestimmtenBetriebssystem
eingesetzt werden.
• Analogmax.15Volt=,digitalmax.22Volt~.
• DieLokdarfnurauseinerLeistungsquelleversorgtwerden.
• BeachtenSieunbedingtdieSicherheitshinweiseinder
Bedienungsanleitung zu Ihrem Betriebssystem.
• FürdenkonventionellenBetriebderLokmussdasAnschluss-
gleis entstört werden. Dazu ist das Entstörset
611 655 zu verwenden. Für Digitalbetrieb ist das Entstörset
nicht geeignet.
• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
• SetzenSiedasModellkeinerdirektenSonneneinstrahlung,
starken Temperaturschwankungen oder hoher Luftfeuchtig-
keit aus.
• VerbauteLED`sentsprechenderLaserklasse1nach
Norm EN 60825-1.
Wichtige Hinweise
• DieBedienungsanleitungunddieVerpackungsindBestand-
teile des Produktes und müssen deshalb aufbewahrt sowie
bei Weitergabe des Produktes mitgegeben werden.
• FürReparaturenoderErsatzteilewendenSiesichbittean
Ihren Trix-Fachhändler.
• GewährleistungundGarantiegemäßderbeiliegendenGaran-
tieurkunde.
• Entsorgung:www.maerklin.com/en/imprint.html
• DervolleFunktionsumfangistnurunterTrixSystems,DCC
und unter mfx verfügbar.
• Eingebaute,fahrtrichtungsabhängigeStirnbeleuchtung.
Im Digitalbetrieb schaltbar.
• BefahrbarerMindestradius360mm.
Multiprotokollbetrieb
Analogbetrieb
Der Decoder kann auch auf analogen Anlagen oder Gleis-
abschnitten betrieben werden. Der Decoder erkennt die
analoge Gleichspannung (DC) automatisch und passt sich
der analogen Gleisspannung an. Es sind alle Funktionen,
die unter mfx oder DCC für den Analogbetrieb eingestellt
wurden aktiv (siehe Digitalbetrieb).
Digitalbetrieb
Der Decoder ist ein Multiprotokolldecoder. Der Decoder
kannunterfolgendenDigital-Protokolleneingesetztwerden:
mfx oder DCC.
Das Digital-Protokoll mit den meisten Möglichkeiten ist das
höchstwertige Digital-Protokoll. Die Reihenfolge der Digital-
ProtokolleistinderWertungfallend:
 Priorität1:mfx
 Priorität2:DCC
 Priorität3:DC
Hinweis: Wenn zwei oder mehr digital-Protokolle am
Gleis erkannt werden, wählt der Decoder automatisch das
höchstwertige Protokoll. Wird z.B. mfx und DCC erkannt,
wählt der Decoder mfx.

7
Hinweis: Beachten Sie, dass nicht alle Funktionen in allen
Digital-Protokollen möglich sind. Unter mfx und DCC können
einige Einstellungen von Funktionen, welche im Analog-
Betrieb wirksam sein sollen, vorgenommen werden.
Hinweise zum Digitalbetrieb
• DiegenaueVorgehensweisezumEinstellenderdiversen
Parameter entnehmen Sie bitte der Bedienungsanleitung
Ihrer Mehrzug-Zentrale.
• DieabWerkeingestelltenWertesindfürmfxgewählt,so
dass ein bestmöglichstes Fahrverhalten gewährleistet ist.
Für andere Betriebssysteme müssen gegebenenfalls Anpas-
sungen getätigt werden.
• DerBetriebmitgegenpoligerGleichspannungimBremsab-
schnitt ist mit der werkseitigen Einstellung nicht möglich. Ist
diese Eigenschaft gewünscht, so muss auf den konventio-
nellenGleichstrombetriebverzichtetwerden(CV29/Bit2=0).
mfx-Protokoll
Adressierung
• KeineAdresseerforderlich,jederDecodererhälteineeinma-
lige und eindeutige Kennung (UID).
• DerDecodermeldetsichaneinerCentralStationoderMobile
Station mit seiner UID automatisch an.
• NameabWerk:B VI LESSING
Programmierung
• DieEigenschaftenkönnenüberdiegrascheOberächeder
Central Station bzw. teilweise auch mit der Mobile Station
programmiert werden.
• EskönnenalleCongurationVariablen(CV)mehrfachgele-
sen und programmiert werden.
• DieProgrammierungkannentwederaufdemHaupt-oder
dem Programmiergleis erfolgen.
• DieDefaulteinstellungen(Werkseinstellungen)können
wieder hergestellt werden.
• Funktionsmapping:FunktionenkönnenmitHilfederCentral
Station 60212 (eingeschränkt) und mit der Central Station
60213/60214/60215 beliebigen Funktionstasten zugeordnet
werden (siehe Hilfe in der Central Station).

8
DCC-Protokoll
Adressierung
• MöglicheAdressen:Kurze,langeundTraktionsadresse
• Adressbereich:
1 – 127 (kurze Adresse, Traktionsadresse)
1 – 10239 (lange Adresse)
• JedeAdresseistmanuellprogrammierbar.
• KurzeoderlangeAdressewirdüberdieCVsausgewählt.
• EineangewandteTraktionsadressedeaktiviertdieStandard-
Adresse.
Programmierung
• DieEigenschaftenkönnenüberdieCongurationsVari-ablen
(CV) mehrfach geändert werden.
• DieCV-NummerunddieCV-Wertewerdendirekteingegeben.
• DieCVskönnenmehrfachgelesenundprogrammiertwerden
(Programmierung auf dem Programmiergleis).
• DieCVskönnenbeliebigprogrammiertwerden.PoM(Pro-
grammierung auf dem Hauptgleis PoM) ist nur bei den in der
CV-Tabelle gekennzeichneten CV möglich. PoM muss von
Ihrer Zentrale unterstützt werden (siehe Bedienungsanleitung
ihres Gerätes).
• DieDefaulteinstellungen(Werkseinstellungen)können
wieder hergestellt werden.
• 14bzw.28/126Fahrstufeneinstellbar.
Fahrstufen am Lokdecoder und am Steuergerät müssen
übereinstimmen, es sind sonst Fehlfunktionen möglich.
• AlleFunktionenkönnenentsprechenddemFunktionsmapping
geschaltet werden.
• WeitereInformation,sieheCV-TabelleDCC-Protokoll.
Es wird empfohlen, die Programmierungen grundsätzlich auf
dem Programmiergleis vorzunehmen.
Logische Funktionen
Anfahr-/Bremsverzögerung
• DieBeschleunigungs-undBremszeitkönnengetrenntvon
einander eingestellt werden.
• DielogischeFunktionsabschaltungABVkannüberdas
Funktionsmapping auf jede beliebige Funktionstaste gelegt
werden.

9

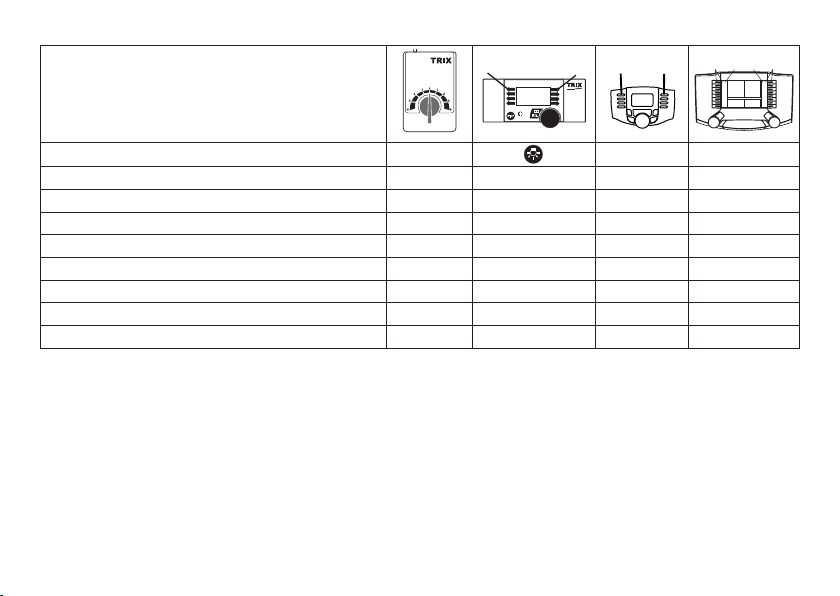

Schaltbare Funktionen
Spitzensignal an Funktion f0 Funktion f0
Geräusch:Betriebsgeräusch — Funktion 2 Funktion f2 Funktion f2
Geräusch:Lokpfeife — Funktion 3 Funktion f3 Funktion f3
ABV aus — Funktion 4 Funktion f4 Funktion f4
Geräusch:Bremsenquietschenaus — Funktion 5 Funktion f5 Funktion f5
Geräusch:Torfschaufeln — Funktion 6 Funktion f6 Funktion f6
Geräusch:Dampfablassen — Funktion 7 Funktion f7 Funktion f7
Geräusch:Sicherheitsventil — Funktion 8 Funktion f8 Funktion f8
Geräusch:Luftpumpe — Funktion 9 Funktion f9 Funktion f9
STOP mobile station
15
f0 f8 f0f8
f0 - f3 f4 - f7

10
CV Bedeutung Wert DCC ab Werk
1 Adresse 1 - 127 3
2 PoM Minimalgeschwindigkeit 0 - 255 20
3 PoM Anfahrverzögerung 0 - 255 17
4 PoM Bremsverzögerung 0 - 255 17
5 PoM Maximalgeschwindigkeit 0 - 255 242
8 Werkreset/Herstellerkennung 8 131
13 PoM Funktionen F1 - F8 im Analogbetrieb 0 - 255 0
14 PoM Funktionen F9 - F15 und Licht im Analogbetrieb 0 - 255 1
17 Erweiterte Adresse (oberer Teil) CV29,Bit5=1 192
18 Erweiterte Adresse (unterer Teil) CV29,Bit5=1 128
19 Traktionsadresse 0 - 255 0
21 PoM Funktionen F1 - F8 bei Traktion 0 - 255 0
22 PoM Funktionen F9 - F15 und Licht bei Traktion 0 - 255 0
29 PoM
Bit0:UmpolungFahrtrichtung
Bit1:AnzahlFahrstufen14oder28/128*
Bit2:DCCBetriebmitBremsstrecke(keinAnalogbetriebmöglich)
Bit5:Adressumfang7Bit/14Bit
0 / 1
0 / 2
0 / 4
0 / 32
0, 1, 2, 3, 4, 5, 6,
7, 32, 34, 35, 36,
37, 38, 39 6
63 PoM Lautstärke 0 - 255 255

11
• Built-inheadlightsthatchangeoverwiththedirectionof
travel. They can be turned on and off in digital operation.
• Minimumradiusforoperationis360mm/14-3/16“.
Multi-Protocol Operation
Analog Operation
This decoder can also be operated on analog layouts or ar-
eas of track that are analog. The decoder recognizes alter-
nating current (DC) and automatically adapts to the analog
track voltage. All functions that were set under mfx or DCC
for analog operation are active (see Digital Operation).
Digital Operation
The decoders are multi-protocol decoders. These decoders
canbeusedunderthefollowingdigitalprotocols:mfxorDCC.
The digital protocol with the most possibilities is the highest
order digital protocol. The sequence of digital protocols in
descendingorderis:
 Priority1:mfx
 Priority2:DCC
 Priority3:DC
Note: If two or more digital protocols are recognized in the
track, the decoder automatically takes on the highest value
digital protocol.For example, if mfx & DCC are recognized,
the mfx digital protocol is taken on by the decoder.
Note: Please note that not all functions are possible in all
digital protocols. Several settings for functions, which are
supposed to be active in analog operation, can be done
under mfx and DCC.
Safety Notes
• Thislocomotiveisonlytobeusedwiththeoperatingsystem
it is designed for.
• Analogmax.15voltsDC,digitalmax.22voltsAC.
• Thislocomotivemustneverbesuppliedwithpowerfrom
more than one power pack.
• Pleasemakenoteofthesafetynotesintheinstructionsfor
your operating system.
• Thefeedertrackmustbeequippedtopreventinterference
with radio and television reception, when the locomotive is
to be run in conventional operation. The 611 655 interference
suppression set is to be used for this purpose. The interfe-
rence suppression set is not suitable for digital operation.
• WARNING! Sharp edges and points required for operation.
• Donotexposethemodeltodirectsunlight,extremechanges
in temperature, or high humidity.
• TheLEDsinthisitemcorrespondtoLaserClass1according
to Standard EN 60825-1.
Important Notes
• Theoperatinginstructionsandthepackagingareacompo-
nent part of the product and must therefore be kept as well as
transferred along with the product to others.
• PleaseseeyourauthorizedTrixdealerforrepairsorspare
parts.
• Thewarrantycardincludedwiththisproductspeciesthe
warranty conditions.
• Disposing:www.maerklin.com/en/imprint.html
• ThefullrangeoffunctionsisonlyavailableunderTrixSys-
tems and under DCC and mfx.

12
Notes on digital operation
• Theoperatinginstructionsforyourcentralunitwillgiveyou
exact procedures for setting the different parameters.
• Thevaluessetatthefactoryhavebeenselectedformfxin
order to guarantee the best possible running characteristics.
Adjustments may have to be made for other operating
systems.
• Thesettingdoneatthefactorydoesnotpermitoperationwith
opposite polarity DC power in the braking block. If you want
this characteristic, you must do without conventional DC
poweroperation(CV29/Bit2=0).
mfx Protocol
Addresses
• Noaddressisrequired;eachdecoderisgivenaone-time,
unique identifier (UID).
• ThedecoderautomaticallyregistersitselfonaCentralStation
or a Mobile Station with its UID.
• Namesetatthefactory:B VI LESSING
Programming
• Thecharacteristicscanbeprogrammedusingthegraphic
screen on the Central Station or also partially with the Mobile
Station.
• AlloftheCongurationVariables(CV)canbereadand
programmed repeatedly.
• Theprogrammingcanbedoneeitheronthemaintrackorthe
programming track.
• Thedefaultsettings(factorysettings)canbeproduced
repeatedly.
• Functionmapping:Functionscanbeassignedtoanyofthe
function buttons with the help of the 60212 Central Station
(with limitations) and with the 60213/60214/60215 Central Sta-
tion (See help section in the Central Station).

13
DCC Protocol
Addresses
• Possibleaddresses:short,long,andm.u.address
• Addressrange:
1 – 127 (short address, m.u. address)
1 – 10239 (long address)
• Everyaddresscanbeprogrammedmanually.
• AshortoralongaddressisselectedusingtheCVs.
• Amultipleunitaddressthatisbeinguseddeactivatesthe
standard address.
Programming
• Thecharacteristicscanbechangedrepeatedlyusingthe
Configuration Variables (CV).
• TheCVnumbersandtheCVvaluesareentereddirectly.
• TheCVscanbereadandprogrammedrepeatedly.(Program-
ming is done on the programming track.)
• TheCVscanbeprogrammed,asyoudesire.PoM(Program-
ming on the layout track) is only possible with those CVs
marked in the CV table. PoM must be supported by your
central controller (see the instructions for your controller).
• Thedefaultsettings(factorysettings)canbeproduced
repeatedly.
• 14or28/126speedlevelscanbeset.
The speed levels on the locomotive decoder and on the
controllermustagreewitheachother;otherwise,youmay
have malfunctions.
• Allofthefunctionscanbecontrolledaccordingtothefunc-
tion mapping (see CV description).
• SeetheCVdescriptionfortheDCCprotocolforadditional
information.
We recommend that in general programming should be
done on the programming track.
Logic Functions
Acceleration / Braking Delay
• Theaccelerationandbrakingtimescanbesetseparately
from each other.
• ThelogicalfunctionshutoffforABV(Acceleration/Braking
Delay) can be assigned to any function button by means of
function mapping.

14

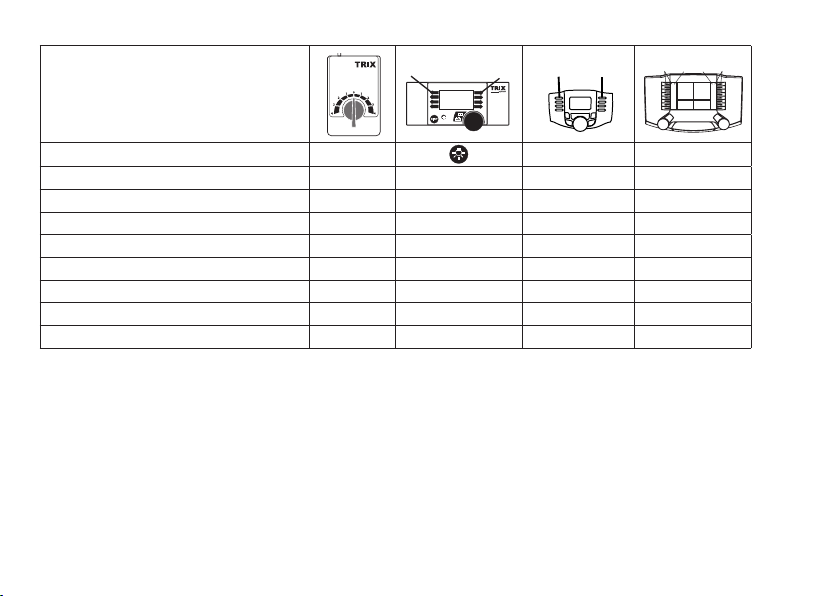

Controllable Functions
Headlights on Function f0 Function f0
Soundeffect:Operatingsounds — Function 2 Function f2 Function f2
Soundeffect:whistleblast — Function 3 Function f3 Function f3
ABV off — Function 4 Function f4 Function f4
Soundeffect:Squealingbrakesoff — Function 5 Function f5 Function f5
Soundeffect:peatbeingshoveled — Function 6 Function f6 Function f6
Soundeffect:Blowingoffsteam — Function 7 Function f7 Function f7
Soundeffect:Safetyvalve — Function 8 Function f8 Function f8
Soundeffect:Airpump — Function 9 Function f9 Function f9
STOP mobile station
15
f0 f8 f0f8
f0 - f3 f4 - f7

15
CV Discription DCC Value Factory-Set
1 Address 1 - 127 3
2 PoM Minimum Speed 0 - 255 20
3 PoM Acceleration delay 0 - 255 17
4 PoM Braking delay 0 - 255 17
5 PoM Maximum speed 0 - 255 242
8 Factory Reset / Manufacturer Recognition 8 131
13 PoM Functions F1 - F8 in analog operation 0 - 255 0
14 PoM Functions F9 - F15 and lights in analog operation 0 - 255 1
17 Extended address (upper part) CV29,Bit5=1 192
18 Extended address (lower part) CV29,Bit5=1 128
19 Multiple Unit Address 0 - 255 0
21 PoM Functions F1 - F8 on Multiple Unit 0 - 255 0
22 PoM Functions F9 - F15 and lights on Multiple Unit 0 - 255 0
29 PoM
Bit0:Reversingdirection
Bit1:Numberofspeedlevels14or28/128*
Bit2:DCCoperationwithbrakingarea
(no analog operation possible)
Bit5:Addresslength7Bit/14Bit
0 / 1
0 / 2
0 / 4
0 / 32
0, 1, 2, 3, 4, 5, 6,
7, 32, 34, 35, 36,
37, 38, 39 6
63 PoM Volume 0 - 255 255

16
Remarques importantes sur la sécurité
• Lalocomotivenepeutêtreutiliséequ‘aveclesystème
d‘exploitationindiqué.
• Analogiquemax.15Volt=,digitalmax.22Volt~.
• Lalocomotivenepeutpasêtrealimentéeélectriquementpar
plusd‘unesourcedecourantàlafois.
• Ilestimpératifdetenircomptedesremarquessurla
sécuritédécritesdanslemoded‘emploidevotresystème
d‘exploitation.
•
Pour l’exploitation de la locomotive en mode conventionnel, la
voie de raccordement doit être déparasitée. A cet effet, utili-
ser le set de déparasitage réf. 611 655. Le set de déparasitage
ne convient pas pour l’exploitation en mode numérique.
• ATTENTION! Pointes et bords coupants lors du fonctionnement
du produit.
• Nepasexposerlemodèleàunensoleillementdirect,àde
fortesvariationsdetempératureouàuntauxd‘humidité
important.
• LesDELinstalléescorrespondentàlaclasselaser1selonla
norme EN 60825-1.
Information importante
• Lanoticed‘utilisationetl’emballagefontpartieintégrantedu
produit;ilsdoiventdoncêtreconservéset,lecaséchéant,
transmis avec le produit.
• Pourtouteréparationouremplacementdepièces,adressez
vous à votre détaillant-spécialiste Trix.
• Garantielégaleetgarantiecontractuelleconformémentau
certificat de garantie ci-joint.
• Elimination:www.maerklin.com/en/imprint.html
• L’intégralitédesfonctionsestdisponibleuniquementen
exploitation Trix Systems, DCC et mfx.
• Feuxdesignalisations‘inversantselonlesensdemarche;
feux commutables en exploitation digital.
• Rayonminimald’inscriptionencourbe360mm.
Mode multiprotocole
Mode analogique
On peut aussi faire fonctionner le décodeur sur des instal-
lations ou des sections de voie analogiques. Le décodeur
identifie automatiquement la tension de voie analogique
(DC). Toutes les fonctions qui ont été paramétrée pour le
mode analogique sous mfx ou sous DCC sont actives (voir
mode numérique).
Mode numérique
Les décodeur sont des décodeur multiprotocole. Le
décodeur peut être utilisé avec les protocoles numériques
suivants:mfx,DCC
Le protocole numérique offrant les possibilités les plus
nombreuses est le protocole numérique à bit de poids
fort. La hiérarchisation des protocoles numériques est
descendante:
 Priorité1:mfx
 Priorité2:DCC
 Priorité3:DC
Indication : Si deux ou plus de deux protocoles numériques
sont reconnus sur la voie, le décodeur choisit automatique-
ment le protocole numérique le plus significatif. Entre les
protocoles mfx & DCC par exemple, le décodeur choisira le
protocole numérique mfx.

17
Indication : remarquez que toutes les fonctions ne peuvent
pas être actionnées dans tous les protocoles numériques.
Sous mfx et sous DCC, il est possible de procéder à
quelques paramétrages de fonctions devant être actives
dans le cadre de l’exploitation analogique.
Remarques relatives au fonctionnement en mode digital
• Encequiconcernelaprocédurederéglagedesdivers
paramètres,veuillezvousréféreraumoded‘emploidevotre
centrale de commande multitrain.
• Lesvaleursparamétréesd’usinesontchoisiespourmfxde
manière à garantir le meilleur comportement de roulement
possible.
Pour d’autres systèmes d’exploitation, ces valeurs devront
éventuellement être adaptées.
• L’exploitationaveccourantcontinudepolaritéinversedans
les sections de freinage n’est pas possible avec le réglage
d’usine. Si cette propriété est désirée, il faut alors renoncer à
l’exploitation conventionnelle en courant continu
(CV29/Bit2=0).
Protocole mfx
Adressage
• Aucuneadressen’estnécessaire,ledécodeurreçoittoute-
fois une identification unique et non équivoque (UID).
• AvecsonUID,ledécodeurindiqueautomatiquementàune
station centrale ou à une station mobile qu’il est connecté.
• Nomencodeeenusine:B VI LESSING
Programmation
• Lescaractéristiquespeuventêtreprogramméesparl’inter-
médiaire de la couche graphique de la station centrale, voire
en partie aussi au moyen de la station mobile.
• Touteslescongurationsvariables(CV)peuventêtrelueset
programméesdefaçonréitérée.
• Laprogrammationpeutêtreréaliséesoitsurlavoieprinci-
pale, soit sur la voie de programmation.
• Lesparamétragespardéfaut(paramétragesusine)peuvent
être rétablis.
• Mappagedesfonctions:lesfonctionspeuventêtreaffectées
à de quelconques touches de fonction au moyen de la station
centrale (60212) (restreinte) et avec la station centrale
60213/60214/60215 (voir Aide au niveau de la station centrale).

18
Protocole DCC
Adressage
• Adressepossibles:Courtes,longuesetadressesdetraction
• Catégoried’adresse:
1 à 127 (adresses courtes, adresses de traction)
1 à 10239 (adresses longues)
• Chaqueadresseestprogrammablemanuellement.
• L’adressebrèveoulongueestchoisieparl’intermédiairedes
CVs.
• Uneadressedetractionutiliséedésactivel’adressestandard.
Programmation
• Lescaractéristiquespeuventêtremodiéesdefaçonréitérée
par l’intermédiaire des variables de configuration (CVs).
• Touteslescongurationsvariables(CV)peuventêtrelueset
programméesdefaçonréitérée.
• Laprogrammationpeutêtreréaliséesoitsurlavoieprinci-
pale, soit sur la voie de programmation.
• LesCVpeuventêtreprogramméeslibrement.LaPoM(pro-
grammation sur la voie principale) est possible uniquement
pour les CV signalées dans le tableau des CV. La PoM doit
être prise en charge par votre centrale (voir la notice d’utili-
sation de votre appareil).
• Lesparamétragespardéfaut(paramétragesusine)peuvent
être rétablis.
• 14voire28/126cransdemarchesontparamétrables.
Pour éviter tout dysfonctionnement, les crans de marche sur
le décodeur de loco doivent impérativement coïncider avec
ceux de l’appareil de commande.
• Touteslesfonctionspeuventêtrecommutéesenfonctiondu
mappage des fonctions (voir le descriptif des CVs).
• Pourtouteinformationcomplémentaire,voirletableaudes
CVs, protocole DCC.
Il est recommandé, de réaliser la programmation, fonda-
mentalement, sur la voie de programmation.
Fonctions logiques
Temporisation d’accélération et de freinage (TAF)
• Lestempsd’accélérationetdefreinagepeuventêtredénis
indépendamment l’un de l’autre.
• LadésactivationdelafonctionlogiqueTAFpeutêtreaffectée
à n’importe quelle touche de fonction via le mappage de
fonctions.

19
Fonctions commutables
Fanal éclairage activé Fonction f0 Fonction f0
Bruitage:Bruitd’exploitation — Fonction 2 Fonction f2 Fonction f2
Bruitage:Sifet — Fonction 3 Fonction f3 Fonction f3
ABV, désactivé — Fonction 4 Fonction f4 Fonction f4
Bruitage:Grincementdefreinsdésactivé — Fonction 5 Fonction f5 Fonction f5
Bruitage:pelletagedelatourbe — Fonction 6 Fonction f6 Fonction f6
Bruitage:Échappementdelavapeur — Fonction7 Fonction f7 Fonction f7
Bruitage:Soupapedesûreté — Fonction 8 Fonction f8 Fonction f8
Bruitage:Compresseur — Fonction 9 Fonction f9 Fonction f9
STOP mobile station
15
f0 f8 f0f8
f0 - f3 f4 - f7

20
CV Affectation DCC Valeur Parm. Usine
1 Adresse 1 - 127 3
2 PoM Vitesse minimale 0 - 255 20
3 PoM Temporisationd‘accélération 0 - 255 17
4 PoM Temporisation de freinage 0 - 255 17
5 PoM Vitesse maximale 0 - 255 242
8 Réinitialisation d’usine/identification du fabricant 8 131
13 PoM Fonctions F1 - F8 en mode analogique 0 - 255 0
14 PoM Fonctions F9 - F15 et éclairage en mode analogique 0 - 255 1
17 Adresse étendue (partie supérieure) CV29,Bit5=1 192
18 Adresse étendue (partie inférieure) CV29,Bit5=1 128
19 Adresse traction 0 - 255 0
21 PoM Fonctions F1 - F8 pour traction 0 - 255 0
22 PoM Fonctions F9 - F15 et éclairage traction 0 - 255 0
29 PoM
Bit0:Inv.polaritéSensdemarche
Bit1:Nombredecransdemarche14ou28/128*
Bit2:
Mode DCC avec dist. de freinage
(pas possible en mode analogique)
Bit5:Capacitéd’adresses7Bit/14Bit
0 / 1
0 / 2
0 / 4
0 / 32
0, 1, 2, 3, 4, 5, 6,
7, 32, 34, 35, 36,
37, 38, 39 6
63 PoM Volume 0 - 255 255
