turck PS Series User manual

DRUCKSENSOR
SERIE PS…
PRESSURE SENSOR
SERIES PS…
BEDIENUNGS
ANLEITUNG
INSTRUCTION
MANUAL

Hans Turck GmbH & Co. KG • Tel. [phone] • Fax [phone]
Drucksensor Serie PS…
Pressure Sensors Series PS…
PS…-2UPN8X – Programmierung /Programming*
* PS…-LI2UPN8X / PS…-LUUPN8X – siehe hintere Umschlagseite (innen) / see inside the back cover
erase
value
(HI and LO)
or
change
value
extended
functions
Uni
ou1
SP1
rP1
SP2
change
value
> 5 s
EF
show
value
standard
functions
SoF
show
value
Mode
Mode
Mode
Mode
Mode
Mode
Mode
Mode
Mode
Mode
Mode
Mode
Mode
Mode
Mode
> 5 s
show
value
no ashing:
ashing
no ashing:ashing
run-mode
ou2
rP2
FH1
FL1
FH2
FL2
1)
Hi
Lo
CoF
dSP1
dSP2
drP1
drP2
dFH2
dFL2
dAP
diS
P-n
rES
dFH1
dFL1
1)
unlock
push-
buttons
10 s
uLoc
Loc
Mode + Set
lock-function 10 s
Set
1) nur bei Fensterfunktion/
only with window function
1) nur bei Fensterfunktion/
only with window function
1)
reset
Set
> 5 s
Nach 60 s oder bei Betätigung
von Mode + Set erfolgt ein
Rücksprung in den "run-mode"./
Reset to "run-mode" after 60 s
or pressing Mode + Set
Mode + Setlock
push-
buttons
Mode
Mode
Mode
Mode
Mode Mode
Set
Mode
Enter
Enter
Mode
Set
Mode
Set
Mode
Set
Set
Set
Mode
Set

[email protected] • www.turck.com • 2012/01
Drucksensor Serie PS…
Pressure Sensors Series PS…
PS…-2UPN8X – Programmierung /Programming
Erläuterung Explanation
Loc sperren inhibit/lock
uLoc entsperren enable/unlock
Uni Druckeinheit unit of pressure
ou1 Ausgangsfunktion 1 behaviour Out 1
SP1 Schaltpunkt 1 Switch point 1
rP1 Rückschaltpunkt 1 Release position 1
FH1 Oberer Schaltpunkt 2 (Fenstermodus) Upper switch point 2 (window mode)
FL1 Unterer Schaltpunkkt 2 (Fenstermodus) Lower switch point 2 (window mode)
ou2 Ausgangsfunktion 2 behaviour Out 2
SP2 Schaltpunkt 2 (Hysteresemodus) Switch point 2 (hysteresis mode)
rP2 Rückschaltpunkt 2 (Hysteresemodus) Release position 2 (hysteresis mode)
FH2 Oberer Schaltpunkt 2 (Fenstermodus) Upper switch point 2 (window mode)
FL2 Unterer Schaltpunkt 2 (Fenstermodus) Lower switch point 2 (window mode)
EF zusätzliche Funktionen Additional functions
Hi Maxwert- Speicher Max-value memory
Lo Minwert- Speicher Min-value memory
CoF 0-Punkt Korrektur Offset correction
dSP1 Verzögerung SP1 delay SP1
drP1 Verzögerung rP1 delay rP1
dFH1 Verzögerung FH1 delay FH1
dFL1 Verzögerung FL1 delay FL1
dSP2 Verzögerung SP2 delay SP2
drP2 Verzögerung rP2 delay rP2
dFH2 Verzögerung FH1 delay FH1
dFL2 Verzögerung FL1 delay FL1
dAP Dämpfung Schaltausgang Damping of switching output
P-n Verhalten Schaltausgang Characteristics switching output
diS Display-Aktualisierung Display update
rES zurück in den Auslieferungszustand default settings
SoF Software-Version Software version

Hans Turck GmbH & Co. KG • Tel. [phone] • Fax [phone]
Drucksensor Serie PS…
Pressure Sensors Series PS…

1
[email protected] • www.turck.com • 2012/01
Drucksensor Serie PS
Drucksensor Serie PS…
Inhaltsverzeichnis
1 Vorwort 2
2 Sicherheitshinweise 2
2.1 Allgemeine Hinweise 2
2.2 Bestimmungsgemäße Verwendung 2
2.3 Qualiziertes Personal 2
2.4 Restgefahren 3
2.5 CE-Konformität 3
3 Beschreibung Drucksensor Serie PS 4
4 Installationshinweise und Inbetriebnahme 5
5 Montage 5
5.1 Montageempfehlung 6
6 Elektrischer Anschluss 6
7 Betriebsarten 7
8 Programmierung der Parameterwerte 8
8.1 Sperren und Entsperren 8
8.2 Anzeigbare Einheit (Uni) 9
9 Beschreibung der Schaltfunktionen 10
10 Beschreibung des Analogausgänge 11
10.1 Anzeigeverhalten: Wert im eingestellten Messbereich 12
10.2 Anzeigeverhalten: Wert außerhalb des Messbereichs 12
11 Einstellbare Parameter 13
11.1 Parameter im Hauptmenü 13
11.2 Parameter im Untermenü (EF) 15
11.3 Fehlermeldungen 16
12 Typenvarianten und Maßzeichnungen 17
13 Auslieferungszustand 19
14 Technische Daten 21

Hans Turck GmbH & Co. KG • Tel. [phone] • Fax [phone]
2
Drucksensor Serie PS…
1 Vorwort
Verehrter Kunde!
Wir bedanken uns für Ihre Entscheidung, ein Produkt unseres Hauses einzuset-
zen, und gratulieren Ihnen zu diesem Entschluss.
Die Sensoren können vor Ort für zahlreiche unterschiedliche Anwendungen
programmiert werden. Um die Funktionsvielfalt für Sie optimal zu nutzen, bit-
ten wir Sie Folgendes zu beachten:
Jede Person, die mit der Inbetriebnahme oder Bedienung dieses Gerätes be-
auftragt ist, muss die Bedienungsanleitung und insbesondere die Sicherheits-
hinweise gelesen und verstanden haben!
2 Sicherheitshinweise
2.1 Allgemeine Hinweise
Zur Gewährleistung eines sicheren Betriebes darf das Gerät nur nach den An-
gaben in der Betriebsanleitung betrieben werden. Bei der Verwendung sind
zusätzlich die für den jeweiligen Anwendungsfall erforderlichen Rechts- und
Sicherheitsvorschriften zu beachten.
Sinngemäß gilt dies auch bei Verwendung von Zubehör.
2.2 Bestimmungsgemäße Verwendung
Die Geräte dienen zur Anzeige und Überwachung von Prozessgrößen. Jeder
darüber hinaus gehende Gebrauch gilt als nicht bestimmungsgemäß. Die Sen-
soren dürfen nicht als alleiniges Mittel zur Abwendung gefährlicher Zustände
an Maschinen und Anlagen eingesetzt werden. Maschinen und Anlagen müs-
sen so konstruiert werden, dass fehlerhafte Zustände nicht zu einer für das Be-
dienpersonal gefährlichen Situation führen können (z. B. durch unabhängige
Grenzwertschalter, mechanische Verriegelungen etc.).
2.3 Qualiziertes Personal
Geräte dieser Sensorserie dürfen nur von qualifiziertem Personal ausschließ-
lich entsprechend der technischen Daten verwendet werden. Qualifiziertes
Personal sind Personen, die mit der Aufstellung, Montage, Inbetriebnahme
und Betrieb dieses Gerätes vertraut sind und die über eine ihrer Tätigkeit ent-
sprechende Qualifikation verfügen.

3
[email protected] • www.turck.com • 2012/01
Drucksensor Serie PS
Drucksensor Serie PS…
2.4 Restgefahren
Die Sensoren entsprechen dem Stand der Technik und sind betriebssicher. Von
den Geräten können Restgefahren ausgehen, wenn sie von ungeschultem Per-
sonal unsachgemäß eingesetzt und bedient werden.
In dieser Anleitung wird auf Restgefahren mit dem folgenden Symbol hinge-
wiesen:
Dieses Symbol weist darauf hin, dass bei Nichtbeachtung der Sicherheitshin-
weise Gefahren für Menschen bis zur schweren Körperverletzung oder Tod
und/oder die Möglichkeit von Sachschäden besteht.
2.5 CE-Konformität
Das Gerät entspricht der EN 61326 und darf nur im Industriebereich eingesetzt
werden.
Die Konformitätserklärung kann aus dem Internet unter www.turck.com her-
untergeladen werden.

Hans Turck GmbH & Co. KG • Tel. [phone] • Fax [phone]
4
Drucksensor Serie PS…
3 Beschreibung Drucksensor Serie PS
Bei den Geräten der Serie PS… handelt es sich um intelligente Drucksensoren,
die speziell für den Einsatz im Maschinenbau konzipiert wurden.
Verfügbar sind folgende 3 Ausgangsvarianten:
■…2UPN8X 2 Schaltausgänge (pnp/npn)
■…LI2UPN8X 1 Ausgang schaltend (pnp/npn) und 1 Ausgang
schaltend (pnp/npn) oder Analogausgang (Strom)
■…LUUPN8X 1 Ausgang schaltend (pnp/npn) und Analogausgang
(Spannung)
Der gemessene Druck kann wahlweise in bar, psi, kPa, MPa und zehn weitere
Druckeinheiten angezeigt werden (Ud1-Ud10).
Die Bauform PS…-5… lässt sich nach Einbau noch ausrichten (360°) und fixie-
ren.
Relativdruck
Typ Messbereich [bar] Zul. Überdruck [bar]
PS01VR-… -1…0 3
PS001R-… 0…13
PS001V-… -1…1 3
PS003V-… -1…2,5 7
PS010V-… -1…10 25
PS016V-… -1…16 40
PS025V-… -1…25 65
PS040V-… -1…40 100
PS100R-… 0…100 250
PS250R-… 0…250 625
PS400R-… 0…400 900
PS600R-… 0…600 900
Absolutdruck
Typ Messbereich [bar] Zul. Überdruck [bar]
PS001A-… 0…1 3
PS003A-… 0…2,5 7
PS010A-… 0…10 25
PS016A-… 0…16 40
PS025A-… 0…25 65

5
[email protected] • www.turck.com • 2012/01
Drucksensor Serie PS
Drucksensor Serie PS…
4 Installationshinweise und Inbetriebnahme
Obwohl das Gerät einen hohen Schutz gegenüber elektromagnetischen Stö-
rungen aufweist, muss die Installation und Kabelverlegung ordnungsgemäß
durchgeführt werden, um die Störsicherheit zu gewährleisten.
■Verwenden Sie für die Signal- und Steuerleitungen abgeschirmtes Kabel.
Der Anschlussdraht der Abschirmung sollte so kurz wie möglich sein. Der
Anschlusspunkt der Abschirmung hängt von den jeweils vorliegenden
Anschlussbedingungen ab.
■Verlegen Sie Signal- und Steuerleitungen niemals zusammen mit Netzlei-
tungen, Motorzuleitungen, Zuleitungen von Zylinderspulen, Gleichrichtern
etc. Die Leitungen sollten in leitfähigen, geerdeten Kabelkanälen verlegt
werden. Dies gilt besonders bei langen Leitungsstrecken oder wenn die
Leitungen starken Radiowellen durch Rundfunksender ausgesetzt sind.
■Verlegen Sie Signalleitungen innerhalb von Schaltschränken so weit
entfernt wie möglich von Schützen, Steuerrelais, Transformatoren und
anderen Störquellen.
■Die Gehäuseoberfläche darf nicht lackiert oder beschichtet werden, da die
Entlüftungsmembran verstopft werden könnte.
5 Montage
■Vor der Montage oder Demontage des Sensors muss die Anlage druckfrei
sein.
■Geräte nicht an einer Stelle montieren, an der hohe Druckimpulse wirken
können.
■Bedingt durch starke thermische Veränderung in der Umgebung des Sen-
sors, kann es zu einer Nullpunktverschiebung kommen. Dies hat zur Folge,
dass der angezeigte Messwert im drucklosen Zustand nicht auf Null steht.
Dieser Drift lässt sich korrigieren (siehe Kapitel 11.2, Parameter CoF).
■Die Leserichtung der Vorort-Anzeige lässt sich durch Programmierung um
180° drehen (siehe Kapitel 11.2, Parameter diS).

Hans Turck GmbH & Co. KG • Tel. [phone] • Fax [phone]
6
Drucksensor Serie PS…
Montage (Fortsetzung)
■Das Gehäuse der Bauform PS…-5… lässt sich im drucklosen Zustand um
360° drehen.
■Beachten Sie die Angaben zum Druckanschluss und benutzen Sie aus-
schließlich ein passendes Gegenstück.
5.1 Montageempfehlung
6 Elektrischer Anschluss
PS…-2UPN… PS…-LUUPN… PS…-LI2UPN…
 
  
 
 
PS
2 WHV
A
4 BK out 1/IO-Link
1 BN +
3 BU 
PS
2 WH out 2 / I
A
4 BK out 1/IO-Link
1 BN +
3 BU 




 



 
 





7
[email protected] • www.turck.com • 2012/01
Drucksensor Serie PS
Drucksensor Serie PS…
7 Betriebsarten
Run-Modus – Normalbetrieb
Der Sensor erfasst die Systemdrücke und zeigt das gewünschte Schalt- oder
Analogverhalten entsprechend der werkseitig oder kundenspezifisch einge-
stellten Parameter. Im Display erscheint der anliegende Systemdruck, die ge-
wählte Einheit und der Zustand der vorhandenen Schaltausgänge.
Menü-Modus – Parameter und die zugehörigen Werte
Nach Betätigen der Mode-Taste springt das Display in den Menü-Modus. Hier
können alle Parameter und ihre zugehörigen Werte ausgelesen werden. Durch
kurzes Drücken der Set-Taste werden die Werte angezeigt, die sich hinter ei-
nem Parameter verbergen. Die jeweils möglichen Einstellungen finden Sie in
der Tabelle unter Abschnitt 11.
Programmier-Modus – Einstellen der Parameterwerte
Über den Menü-Modus gelangt man in den Programmier-Modus. Hier können
alle einstellbaren Parameterwerte verändert werden. Wie im Menü-Modus
beschrieben, kann man sich durch kurzes Drücken der Set-Taste den Wert
anzeigen lassen, der sich hinter einem Parameter verbirgt. Um diesen Wert
zu verändern, hält man die Set-Taste so lange gedrückt, bis die Anzeige nicht
mehr blinkt. Jetzt kann man über die Tasten„Set”und„Mode”den Wert neu ein-
stellen. Im Programmier-Modus können die Mode- und die Set-Taste zusätzlich
als Up- und Down-Taste benutzt werden. Die jeweils möglichen Einstellungen
finden Sie in der Tabelle unter Abschnitt 11.
IO-Link-Modus (Kommunikation über Pin 4)
Der Sensor kann im IO-Link-Modus betrieben werden. Hierzu muss der Sensor
an eine IO-Link-fähige Baugruppe angeschlossen werden. Der Sensor arbeitet
im COM2-Modus bei 38,4 kBaud.
Bei einer bestehenden IO-Link-Verbindung blinkt die grüne LED.
Weitere Informationen entnehmen Sie bitte der Bedienungsanleitung, Druck-
sensoren-IO-Link-Parameter unter www.turck.com/IO-Link.

Hans Turck GmbH & Co. KG • Tel. [phone] • Fax [phone]
8
Drucksensor Serie PS…
8 Programmierung der Parameterwerte

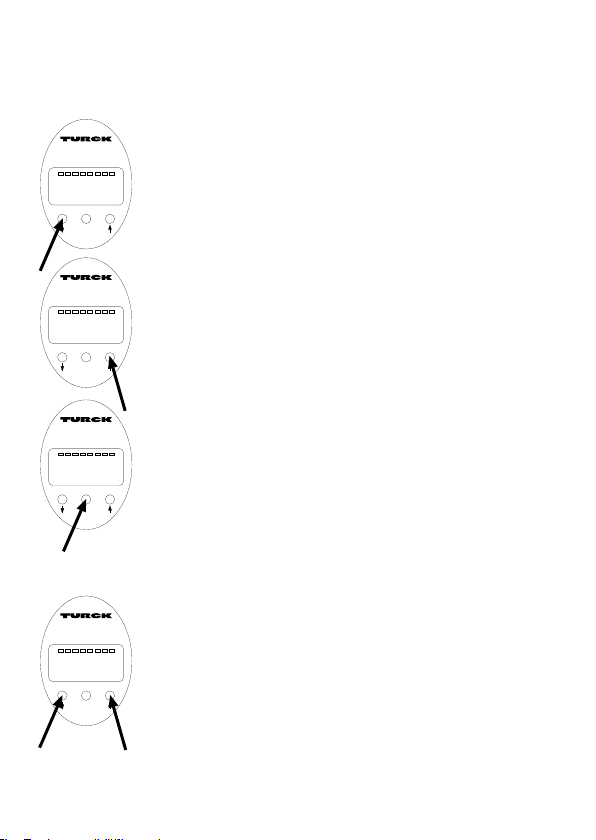

Drücken Sie die Mode-Taste. Im Display erscheint nun der Parameter
Uni. (Wird im Display Loc angezeigt, muss der Sensor entsperrt wer-
den. Beachten Sie hierzu bitte die Informationen unter 8.1).
Sie können sich nun die Einstellung des Parameters Uni anzeigen
lassen (siehe unten) oder die weiteren Parameter anwählen. Zum
Anwählen der weiteren Parameter drücken Sie mehrmals die Mode-
Taste.
Um den unter einem Parameter eingestellten Wert anzeigen zu las-
sen, drücken Sie kurz die Taste„Set“.
Wenn Sie den angezeigten Wert ändern wollen, drücken Sie dieTaste
„Set“ und halten Sie diese 5 s lang gedrückt, bis der angezeigte Wert
nicht mehr blinkt. Mit den Tasten ↑und ↓können Sie den Wert nun
verändern. Drücken Sie die versenkte Taste„Enter“, um den geänder-
ten Wert zu speichern. Die neue Einstellung ist damit aktiviert.
8.1 Sperren und Entsperren
Der Zugang zum Menü- und Programmiermodus kann bei diesem
Sensor gesperrt werden.
Zum Sperren betätigen Sie im RUN-Modus gleichzeitig die Tasten
„Mode” und „Set” und halten Sie diese so lange gedrückt, bis in der
Anzeige Loc erscheint.
Zum Entsperren drücken Sie im RUN-Modus erneut die Taste„Mode”
und „Set” zur gleichen Zeit und halten Sie diese so lange gedrückt,
bis in der Anzeige uLoc erscheint.
 

  

 

 

 

  

 

 

 

  

 

 

 

  

 

 


9
[email protected] • www.turck.com • 2012/01
Drucksensor Serie PS
Drucksensor Serie PS…
8.2 Anzeigbare Einheiten (Uni)
Für die Anzeigeeinheit des Displays kommen beim Drucksensor nur Einheiten
in Frage, die auf dem Display darstellbar sind. Diese sind abhängig vom Mess-
bereichsende. Folgende Tabelle zeigt die Einheiten, die unterstützt werden:
Display LED Einheit Display LED Einheit
bar bar bar Ud4 misc inH2O (39°F)
Psi Psi Psi Ud5 misc ftH2O (39°F)
kPa kPa kPa Ud6 misc inHg (60°F)
MPa MPa MPa Ud7 misc inHg (32°F)
Ud1 misc Millibar/Hektopascal Ud8 misc mH2O (16°C)
Ud2 misc mmHg (0°)/Torr Ud9 misc mH2O (4°C)
Ud3 misc inH2O (68°F) Ud10 misc Kg/cm2
Messbereich bar psi kPa Mpa Ud1 Ud2 Ud3
1 bar + + + + + + +
3 bar + + + + + + +
10 bar + + + + – + +
16 bar + + + + – – +
25 bar + + + + – – –
40 bar + + + + – – –
100 bar + + – + – – –
250 bar + + – + – – –
400 bar + + – + – – –
600 bar + + – + – – –
Messbereich Ud4 Ud5 Ud6 Ud7 Ud8 Ud9 Ud10
1 bar + + + + + + +
3 bar + + + + + + +
10 bar + + + + + + +
16 bar + + + + + + +
25 bar – + + + + + +
40 bar – + + + + + +
100 bar – + + + + + +
250 bar – + + + + + +
400 bar – – – – + + +
600 bar – – – – + + +

Hans Turck GmbH & Co. KG • Tel. [phone] • Fax [phone]
10
Drucksensor Serie PS…
9 Beschreibung der Schaltfunktionen
Hysterese
Diese Funktion realisiert einen stabilen
Schaltzustand, unabhängig von systembe-
dingten Druckschwankungen um den ein-
gestellten Sollwert.
Der Schaltbereich wird vom Anwender über
einen Schaltpunkt (SP) und einen Rück-
schaltpunkt (rP) festgelegt.
Fenster
Mit dieser Funktion realisiert man
einen Bereich, in dem der Schalter
einen definierten Schaltzustand an-
nimmt.
Der Schaltbereich wird vom Anwen-
der über eine obere Fenstergrenze
(FH) und eine untere Fenstergrenze
(FL) festgelegt.
Die Mindesthysterese zwischen SP und rP oder FH und FL beträgt 0,5 % des
Nenndruckbereiches.
Die Veränderung von SP (FH) sorgt gleichzeitig für das Nachziehen von rP (FL).
P
FH
1
FL
t
0
1
0
Fno
Fnc
Gutbereich
acceptable range
P
SP
1
rSP
t
0
1
0
Hno
Hnc
Hysterese
hysteresis

11
[email protected] • www.turck.com • 2012/01
Drucksensor Serie PS
Drucksensor Serie PS…
10 Beschreibung der Analogausgänge
Stromausgang
Im definierten Messbereich zwischen ASP (analoger Startpunkt) und AEP (ana-
loger Endpunkt) liegt das Ausgangssignal zwischen 4 und 20 mA oder alterna-
tiv zwischen 0 und 20 mA. Das Analogsignal lässt sich im Start- und Endpunkt
frei verschieben (Mindestabstand 10 % der Spanne)
Spannungsausgang
Im definierten Messbereich zwischen ASP (analoger Startpunkt) und AEP (ana-
loger Endpunkt) liegt das Ausgangssignal zwischen 0 und 10 V oder alternativ
zwischen 0 und 5 V oder 1…6 V.

 


 


  
 







   
0…20 mA
0…5 V
0…10 V 1…6 V


 

   
4…20 mA

Hans Turck GmbH & Co. KG • Tel. [phone] • Fax [phone]
12
Drucksensor Serie PS…
10.1 Anzeigeverhalten: Wert im eingestellten Messbereich
Befindet sich der beaufschlagte Druck mehr als 2 % unterhalb oder oberhalb
der definierten Grenzen (AEP und ASP), blinkt das Display.
10.2 Anzeigeverhalten: Wert außerhalb des Messbereichs
(Über- oder Unterschreitung)
Ist der beaufschlagte Druck > 5 % vom Endwert außerhalb des Messbereichs,
zeigt das Display“OL”bei einer Überlast und “UL”bei Unterschreitung an.















13
[email protected] • www.turck.com • 2012/01
Drucksensor Serie PS
Drucksensor Serie PS…
11 Einstellbare Parameter und ihre Bedeutung
11.1 Parameter im Hauptmenü
Parameter Erläuterung Optionen Funktion
Loc Sperrung des
Programmiermenü Programmiermenüs ist komplett gesperrt
uLoc Entsperrung des
Programmiermenü Programmiermenüs ist frei geschal- tet (Auslieferungszustand)
Uni Anzeigeeinheit bar
psi
kPa
MPa
Ud1-Ud10
bar (LED grün)
psi (LED grün)
kPa (LED grün)
MPa (LED grün)
(LED grün) siehe Seite 9
ou1 Funktion von Ausgang 1 Hno1 Hysteresefunktion (Schließer)
Hnc1 Hysteresefunktion (Öffner)
Fno1 Fensterfunktion (Schließer)
Fnc1 Fensterfunktion (Öffner)
SP1 Schaltpunkt 1 bei
Hysteresefunktion Oberer Grenzwert, an dem der Ausgang 1 bei steigendem Druck
seinen Schaltzustand ändert
rP1 Rückschaltpunkt 1 bei
Hysteresefunktion Unterer Grenzwert, an dem der Ausgang 1 bei fallendem Druck
seinen Schaltzustand ändert
FH1 Oberer Schaltpunkt bei
Fensterfunktion Oberer Schaltpunkt, an dem der Ausgang 1seinen Schaltzustand
ändert
FL1 Unterer Schaltpunkt, bei
Fensterfunktion Unterer Schaltpunkt an dem der Ausgang 1 seinen Schaltzustand
ändert

Hans Turck GmbH & Co. KG • Tel. [phone] • Fax [phone]
14
Drucksensor Serie PS…
Standardparameter-Fortsetzung
Parameter Erläuterung Optionen Funktion
ou2 Funktion von Ausgang 2
(Schaltausgang)
Nur bei Typ:
PS…-2UPN8X,
PS…-LI2UPN8X
Hno2 Hysteresefunktion
(N/O = Schließer)
Hnc2 Hysteresefunktion (N/C = Öffner)
Fno2 Fensterfunktion (N/O = Schließer)
Fnc2 Fensterfunktion (N/C = Öffner)
Stromausgang
Nur bei Typ:
PS…-LI…
4-20
0-20 ansteigende Gerade
20-4
20-0 abfallende Gerade
Spannungsausgang
Nur bei Typ:
PS…-LU…
0-10
0-5
1-6
ansteigende Gerade
10-0
5-0
6-1
abfallende Gerade
SP2 Schaltpunkt 2
Nur bei Typ:
PS…-2UPN8X,
PS…-LI2UPN8X
Oberer Grenzwert, an dem der
Ausgang 2 bei steigendem Druck
seinen Schaltzustand ändert
rP2 Rückschaltpunkt 2
Nur bei Typ:
PS…-2UPN8X,
PS…-LI2UPN8X
Unterer Grenzwert, an dem der
Ausgang 2 bei fallendem Druck
seinen Schaltzustand ändert
FH2 Oberer Schaltpunkt
bei Fensterfunktion Oberer Schaltpunkt, an dem der Ausgang 2 seinen Schaltzustand
ändert
FL2 Unterer Schaltpunkt
bei Fensterfunktion
Nur bei Typ:
PS…-2UPN8X,
PS…-LI2UPN8X
Unterer Schaltpunkt, an dem der
Ausgang 2 seinen Schaltzustand
ändert
ASP Startpunkt des Analog-
signals
Nur bei Typ:
PS…-LUUPN8X,
PS…-LI2UPN8X
Druckwert, an dem das Analog-
signal seinen Startpunkt hat
AEP Endpunkt des Analog-
signals
Nur bei Typ:
PS…-LUUPN8X,
PS…-LI2UPN8X
Druckwert, an dem das Analogsig-
nal seinen Endpunkt hat
EF Untermenü für zusätzliche
Einstellmöglichkeiten Durch Betätigen der Set-Taste können Sie verschiedene Zusatz-
einstellungen in einem Untermenü
vornehmen, siehe 11.2

15
[email protected] • www.turck.com • 2012/01
Drucksensor Serie PS
Drucksensor Serie PS…
11.2 Parameter im Untermenü (EF)
Parameter Erläuterung Optionen Funktion
Hi Maximalwert-Speicher Der höchste Druck wird gespei-
chert und kann hier angezeigt/
gelöscht werden.
Lo Minimalwert-Speicher Der niedrigste Druck wird gespei-
chert und kann hier angezeigt/
gelöscht werden.
CoF Offset Justage Bedingt durch starke thermische
Veränderung in der Umgebung
des Sensors kann es zu einer Null-
punktverschiebung kommen. Dies
hat zur Folge, dass der angezeigte
Messwert im drucklosen Zustand
nicht auf Null steht. Diese Drift lässt
sich korrigieren. Einstellbereich:
-5 bis +5 % der Messspanne
dSP1 Schaltverzögerung
von SP1 Einstellbereich: 0 bis 50 s in Schrit- ten von 0,1 s (0 = Verzögerungszeit
ist nicht aktiv).
drP1 Schaltverzögerung
von rP1 Einstellbereich: 0 bis 50 s in Schrit- ten von 0,1 s s(0 = Verzögerungszeit
ist nicht aktiv)
dFH1 Schaltverzögerung von
FH1 Einstellbereich: 0 bis 50 s in Schrit- ten von 0,1 s (0 = Verzögerungszeit
ist nicht aktiv)
dFL1 Schaltverzögerung
von FL1 Einstellbereich: 0 bis 50 s in Schrit- ten von 0,1 s (0 = Verzögerungszeit
ist nicht aktiv)
dSP2 Schaltverzögerung von
SP2
Nur bei Typ:
PS…LI2UPN…
PS…2UPN…
Einstellbereich: 0 bis 50 s Schritten
von 0,1 s (0 = Verzögerungszeit ist
nicht aktiv).
drP2 Schaltverzögerung
von rP2
Nur bei Typ:
PS…LI2UPN…
PS…2UPN…
Einstellbereich: 0 bis 50 s Schritten
von 0,1 s (0 = Verzögerungszeit ist
nicht aktiv).
dFH2 Schaltverzögerung von
FH2
Nur bei Typ:
PS…LI2UPN…
PS…2UPN…
Einstellbereich: 0 bis 50 s in Schrit-
ten von 0,1 s (0 = Verzögerungszeit
ist nicht aktiv)

Hans Turck GmbH & Co. KG • Tel. [phone] • Fax [phone]
16
Drucksensor Serie PS…
Parameter im Untermenü (EF) (Fortsetzung)
Parameter Erläuterung Optionen Funktion
dFL2 Schaltverzögerung
von FL2
Nur bei Typ:
PS…LI2UPN…
PS…2UPN…
Einstellbereich: 0 bis 50 s in Schrit-
ten von 0,1 s (0 = Verzögerungszeit
ist nicht aktiv
dAP Dämpfung des Schaltaus-
gangs (Filter) Druckspitzen von kurzer Dauer oder hoher Frequenz können
gefiltert werden.
0 bis 4 s in Schritten von 0,01 s
(0 = Filter ist deaktiviert)
dAA Dämpfung des Analogaus-
gangs
Nur bei Typ:
PS…LI2UPn8X
PS…LUUPN8X
Druckspitzen von kurzer Dauer
oder hoher Frequenz können ge-
filtert werden. 0 bis 4 s in Schritten
von 0,01 s (0 = Verzögerungszeit ist
deaktiviert)
P-n Verhalten des Schaltaus-
gangs npn pnp n-schaltend p-schaltend
diS Display-Messwertanzeige 50 50 ms Aktualisierungszeit
200 200 ms Aktualisierungszeit
600 600 ms Aktualisierungszeit
r50 50 ms Aktualisierungszeit/Display
um 180° gedreht
r200 200 ms Aktualisierungszeit/Display
um 180° gedreht
r600 600 ms Aktualisierungszeit/Display
um 180° gedreht
OFF Messwertanzeige deaktiviert.
Durch Drücken der Set-Taste wird
der Messwert temporär angezeigt.
rES Rücksetzen der Parameter
in den Auslieferungs-
zustand
SOF Software-Version
11.3 Fehlermeldungen
Anzeige Fehlerbeschreibung
SC1 Kurzschluss im Ausgang 1
SC2 Kurzschluss im Ausgang 2
SC12 Kurzschluss auf beiden Kanälen
boot EEPROM-Fehler
