U-Line H-1250 User manual

PAGE 1 of 9 0822 IH-1250
1-800-295-5510
uline.com

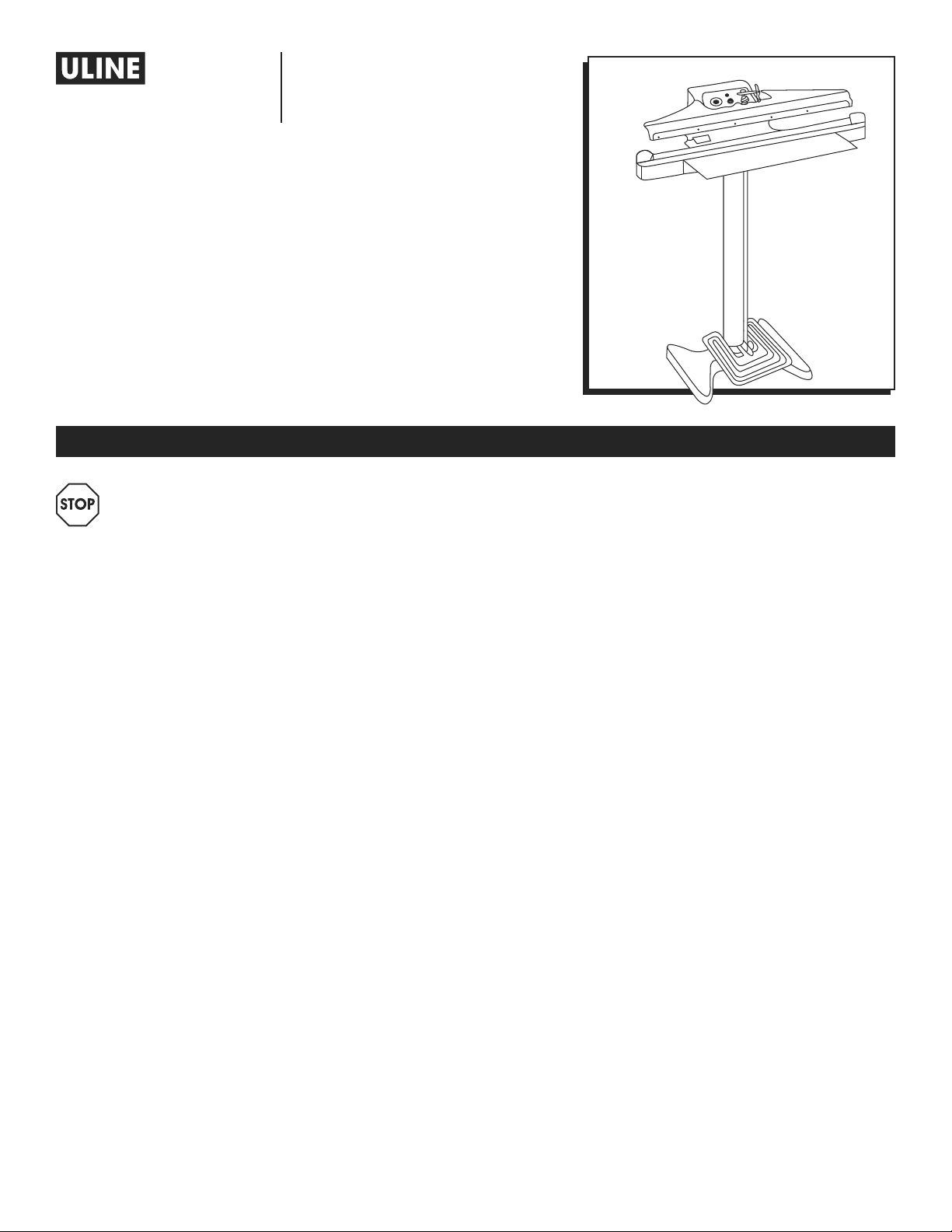

FOOT-OPERATED
IMPULSE SEALER
H-1250
SAFETY
WARNING! Never connect the sealer's power
cord to outlet during assembly.
• Read all instructions before use and save these
instruction for later use.
• Follow all warnings and instructions marked on
the product.
• Unplug this product from the power source before
cleaning and/or changing any parts.
• Do not rest anything on the power cord. Do not
place the machine where the power cord may be
stepped on or pulled.
• Always keep out of reach of children and pets.
• This sealer should only be in use with an operator in
attendance.
• Never insert clothing, hand or fingers between the
sealing jaws of sealers or into the feed opening of
continuous sealers.
• Never touch the heating elements with bare hands
while the sealer is plugged into a power source, in
operation, or just finished operation. It is HOT.
• Be sure to check for worn parts before starting
operation.
• Do not operate with a damaged power cord or plug.
• Always keep the unit clean. Do not use water.
Silicone spray may be used to clean the unit. Be
sure the unit is unplugged from the power source
before cleaning.
• When changing blade (for sealer with cutter), be
careful of the sharp edge.
• When changing the Teflon adhesive, be sure that
the entire surface under the heating element is
covered with Teflon adhesive. Bend down the excess
Teflon adhesive on both ends. This will prevent the
heating element from breaking and the machine
from grounding.
• When replacing fuse, be sure the exact voltage and
ampere is used.
• Be sure to keep a record of your model number.
Specify this number when ordering
• When replacing any parts, be sure to mark down the
exact locations of the connections, and the orders
of the different pieces.
Para Español, vea páginas 4-6.
Pour le français, consulter les pages 7-9.

PAGE 2 of 9 0822 IH-1250
NOTE: To ensure proper condition/no defects,
check the heater, Teflon cover, Teflon adhesive,
and the sealing pad.
1. Insert the power cord into the correct receptacle (110V).
2. Turn the power switch ON.
3. Set the timer knob to lowest setting. Always start with
a low setting and increase gradually. Thicker bags
need a higher setting.
4. Place the end of the bag under the sealing arm
and press the pedal down gently, but firmly. Hold for
2-3 seconds. The red light will go out when sealing
time is complete.
a. If the seal is broken or damaged, decrease the
sealing time.
b. If the seal is not fully welded, increase the
sealing time.
c. If the sealing material sticks to the sealing pad,
decrease the congealing time.
d. If the width of the seal is not perfect or does
not match the size of the element, increase the
congealing time. (Congealing time is necessary
for sealing.)
5. When red light goes out, keep pressing the pedal
for 2-3 seconds.
NOTE: Must wait until congealing time is up.
6. Release the pedal.
ADDITIONAL INFORMATION
1. Always keep the sealer clean. Remove any residue
found on the platform and Teflon cover. Silicon spray
may be used for this purpose.
2. When replacing the heating elements, always check
the condition of the bottom Teflon tape.
3. A worn Teflon Adhesive can cause the heating
element to break. Use only Thermoelectric wire of
the identical specifications.
4. Occasionally check the condition of the silicon
rubber for wear or burns. A damaged silicon rubber
will affect the quality of the seal.
5. Be sure to turn OFF the power or unplug before
replacing any parts.
1. Position the pedestal on the floor standing upright.
(See Figure 1)
2. Mount the sealer assembly to the top of the
pedestal and attach with four screws.
3. Position spring under the sealer's upper level. The
pull-rod goes through the spring and is fastened to
the upper level.
4. With foot pedal metal rod in hand, gently push
down upper jaw to meet with lower jaw. While jaws
are compressed, reach under unit and hook the
metal foot pedal rod into the bottom of the spring
bar where the 1/2" hole is exposed.
5. With jaws still compressed, lift up the foot pedal to
45˚ angle and slide the metal foot pedal rod into
one of two pre molded slots. This will create tension
on the foot pedal and cause the pedal to stand
upright at 45˚.
6. Sealer is now ready to be used.
TO INSTALL OPTIONAL WORKING TRAY AND PLATE
1. Remove center screws from bottom sealing jaw.
2. Install the working plate as shown.
OPERATION
ASSEMBLY
Control Set
Sealer
Assembly
Working Tray
Pull Rod
Working Plate
Center Screws
Sealing Jaw
Pedestal
Figure 1

PAGE 3 of 9 0822 IH-1250
TROUBLESHOOTING
• When the sealing arm is pressed down, a
microswitch is activated, which allows electric
current to pass through the heating element (wire).
• The timer controls sealing time. Manually controlled
sealers will not have a timer.
• Sealing is followed by cooling (the amount of time
needed for the seal to set). This affects the quality of
the seal.
• In manual operation, cooling is dependent on
how long the sealing arm is pressed after the pilot
light goes off. In the automatic operation, this is the
congealing time.
OPERATING ISSUE CAUSES RECOMMENDATIONS
Not sealing. Disconnected plug. Check or change the plug.
Not sealing.
Power lamp is on.
Heater (heating element) is broken.
Spring hook or mounting spring is loose or
poorly connected.
Replace the heater.
Replace or tighten spring hook
connection.
Sealing lamp is on. Loose or poor contact. Terminals and
heating element are poorly connected.
Clean the terminals and adjust if needed.
Teflon cloth burnt. Timer malfunction prolonged heating time. Replace timer or decrease the timer
setting.
Heating wire broken. Worn Teflon adhesive under the element. Replace Teflon adhesive.
Seal is wrinkled. Heating timer is set too high or cooling time
is not enough.
Lower the timer setting.
Continue pressing the upper leveler for 1-2
seconds after the pilot light goes off.
Imperfect sealing. Worn Teflon cloth. Worn silicon rubber. Replace the Teflon cloth. Replace the
silicon rubber.
Broken seal. Prolonged sealing time. Decrease timer setting.
Not fully welded
seal. Sealing time too short. Increase sealing time.
Seal is sticking. Dirty Teflon cloth. Dirty silicone rubber. Clean the Teflon cover. Clean the silicon
rubber.
1
-800-295-551
0
uline.com

PAGE 4 of 9 0822 IH-1250

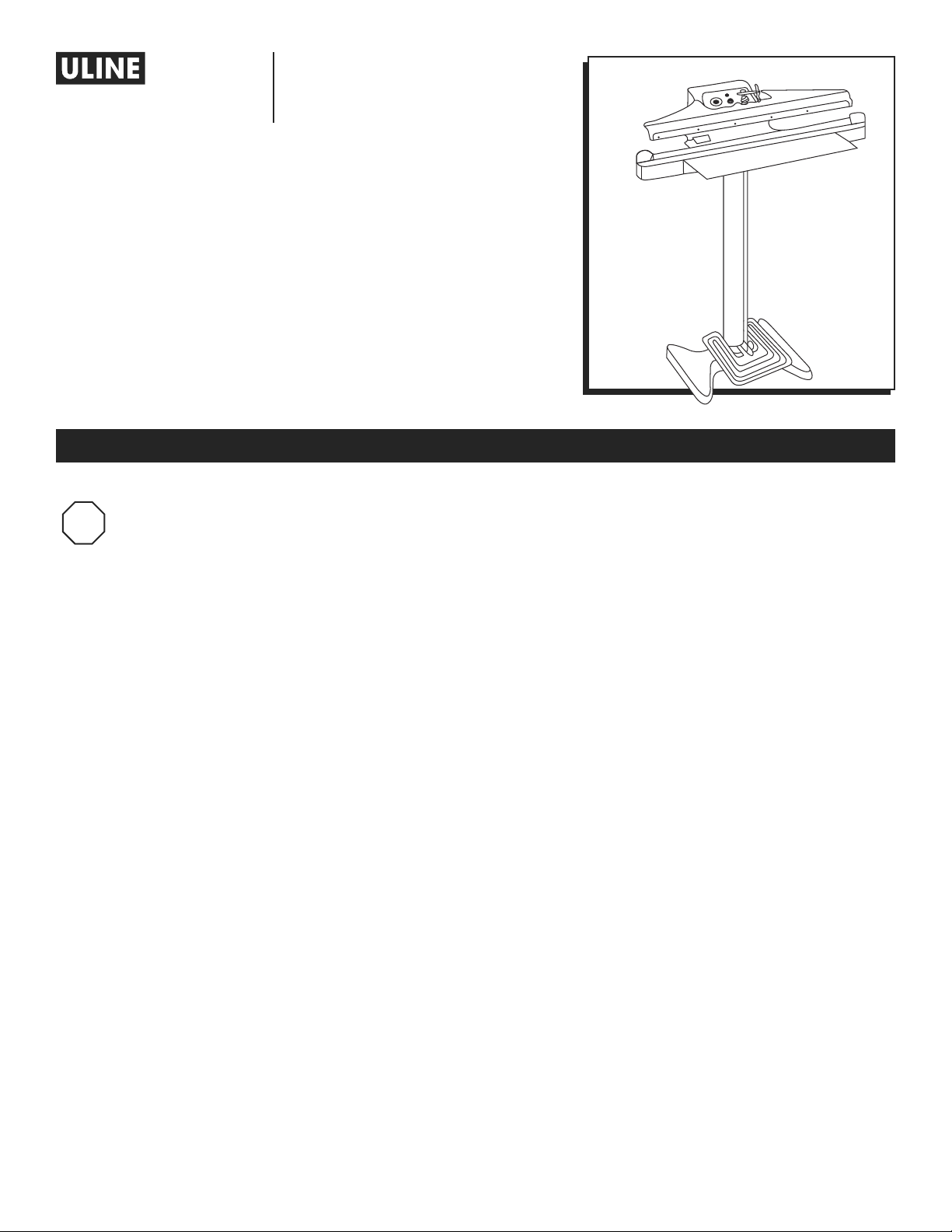

SELLADORA DE
IMPULSO ACCIONADA
CON EL PIE
800-295-5510
uline.mx
H-1250
SEGURIDAD
¡ADVERTENCIA! No conecte nunca el cable
eléctrico a la salida durante el ensamble.
• Lea todas las instrucciones antes de usar y
guárdelas para consultarlas en el futuro.
• Siga todas las advertencias de seguridad y las
instrucciones indicadas en el producto.
• Desenchufe este producto de la fuente de
alimentación antes de limpiarlo y/o cambiar
cualquier parte.
• No deje nada sobre el cordón eléctrico. No
coloque la máquina en un lugar donde el cable
eléctrico pueda ser pisado o jalado.
• Mantenga siempre el artículo fuera del alcance los
niños.
• Esta selladora solo debe utilizarse en presencia de
un operador.
• Nunca inserte prendas de ropa, las manos o
los dedos entre las mordazas de sellado de la
selladora o en la abertura de alimentación de las
selladoras continuas.
• Nunca toque las resistencias con las manos
desnudas mientras la selladora esté enchufada
a una fuente de alimentación, en funcionamiento
o cuando acabe de terminar de funcionar.
Está CALIENTE.
• Asegúrese de comprobar si hay partes desgastadas
antes de comenzar a utilizar la unidad.
• No use la máquina con el cordón o el enchufe
dañados.
• Mantenga siempre la unidad limpia. No use agua.
Puede usar silicón en aerosol para limpiar la unidad.
Asegúrese de que la unidad esté desenchufada de
la fuente de alimentación antes de limpiarla.
• Cuando cambie la cuchilla (en las selladoras con
cortadora), tenga cuidado con el borde filoso.
• Cuando cambie el adhesivo de Teflon, asegúrese
de que la superficie completa que hay debajo de
la resistencia esté cubierta con adhesivo de Teflon.
Doble hacia abajo el exceso de adhesivo de Teflon
en ambos extremos. Esto evitará que la resistencia
se rompa y la máquina establezca un contacto a
tierra.
• Al reemplazar el fusible, asegúrese de que utiliza el
voltaje y los amperios exactos.
• Asegúrese de guardar un registro de su número de
modelo. Especifique este número al hacer su orden.
• Cuando reemplace cualquier parte, asegúrese de
marcar las ubicaciones exactas de las conexiones
y el orden de las diferentes piezas.

PAGE 5 of 9 0822 IH-1250
NOTA: Antes de poner la unidad en
funcionamiento, compruebe la resistencia
(elemento térmico), la cubierta de Teflon, el
adhesivo de Teflon y la almohadilla selladora
(goma de silicona).
1. Conecte el cable eléctrico a la fuente de
alimentación adecuada (110 V).
2. Encienda el interruptor de energía.
3. Coloque la perilla con cronómetro en la configuración
más baja. Comience siempre con una configuración
baja e increméntela gradualmente. Las bolsas más
gruesas requerirán una configuración más alta.
4. Coloque el extremo de la bolsa debajo del brazo
de sellado y presione el pedal con cuidado
pero de manera firme. Mantenga durante
2 a 3segundos. La luz roja se apagará cuando
el tiempo de sellado se haya completado.
a. Si el sello está roto o dañado, reduzca el tiempo
de sellado.
b. Si el sello no queda completamente soldado,
incremente el tiempo de sellado.
c. Si el material de sellado se pega a la almohadilla
de sellado, reduzca el tiempo de solidificación.
d. Si el ancho del sello no es perfecto o no
coincide con el tamaño de la resistencia,
aumente el tiempo de solidificación. (El tiempo
de solidificación es necesario para el sellado).
5. Cuando se apague la luz roja, continúe
presionando el pedal de 2 a 3 segundos.
NOTA: Deberá esperar a que transcurra el
tiempo de solidificación.
6. Suelte el pedal.
INFORMACIÓN ADICIONAL
1. Mantenga siempre la unidad limpia. Quite cualquier
residuo acumulado en la plataforma o en la cubierta
de Teflon. Puede usar silicón en aerosol para hacerlo.
2. Cuando reemplace las resistencias, verifique
siempre el estado de la cinta de Teflon inferior.
3. Un adhesivo de Teflon desgastado podría ocasionar
que la resistencia se rompiese. Use únicamente
cable termoeléctrico con especificaciones idénticas.
4. Ocasionalmente compruebe el estado de la goma
de silicona por si se ha desgastado o quemado.
Una goma de silicona dañada afectará a la
calidad del sello.
5. Asegúrese de apagar la fuente de alimentación
y desenchufar la unidad antes de reemplazar
cualquier parte.

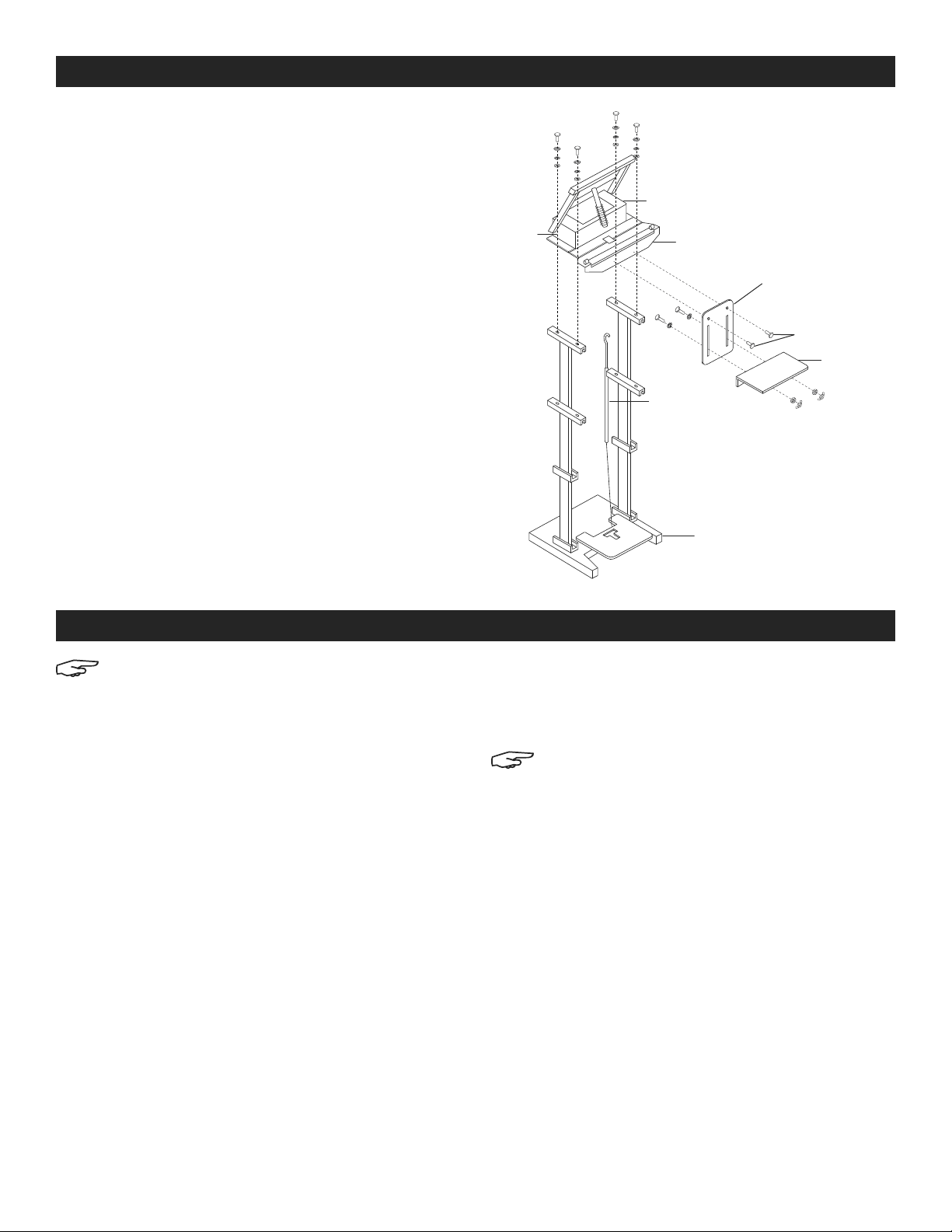

1. Coloque el pedestal sobre el piso en posición vertical.
(Vea Figura 1)
2. Monte el ensamble de la selladora completo en la
parte superior del pedestal y fíjelo con cuatro tornillos.
3. Coloque el resorte debajo del nivel superior de la
selladora. La varilla de apoyo atraviesa el resorte y
se ancla al nivel superior.
4. Con la varilla de metal del pedal en la mano,
empuje lentamente la mordaza superior hacia a
abajo para que se encuentre con la mordaza inferior.
Mientras las mordazas están apretadas, alcance
debajo de la unidad y enganche la varilla de metal
del pedal a la parte inferior de la barra del resorte,
donde queda a la vista un orificio de 1/2".
5. Con las mordazas aun apretadas, levante el pedal
a un ángulo de 45˚ y deslice la varilla de metal del
pedal en una de las ranuras premoldeadas. Esto
creará tensión sobre el pedal y hará que quede en
posición vertical a un ángulo de 45˚.
6. La selladora está lista para funcionar.
PARA INSTALAR LA BANDEJA DE TRABAJO Y LA
CUBIERTA OPCIONALES
1. Quite los tornillos centrales de la mordaza selladora
inferior.
2. Coloque el juego de placas de trabajo A y B como
se muestra.
FUNCIONAMIENTO
ENSAMBLE
Unidad de Control
Ensamble
de la
selladora
Bandeja
de Trabajo
Varilla de apoyo
Placa de Trabajo
Pedestal
Selladora Inferior
Tornillos
Centrales
Diagrama 1

PAGE 6 of 9 0822 IH-1250
SOLUCIÓN DE PROBLEMAS
La mayoría de selladoras funcionan según el principio
de que cuando el brazo de sellado está presionado, se
activa un microinterruptor que permite que la corriente
eléctrica pase a través de la resistencia (cable).
El cronómetro controla el tiempo de sellado
automáticamente. Si no hay cronómetro, el tiempo de
sellado se controla de forma manual.
El sellado viene seguido del enfriamiento (la cantidad de
tiempo necesaria para que el sello se fije). Esto afecta
a la belleza del sello. Cuando el funcionamiento es
manual, esto depende de cuánto tiempo permanezca
presionado el brazo de sellado una vez que se apague
la luz piloto). Cuando el funcionamiento es automático,
este tiempo se conoce como tiempo de solidificación.
PROBLEMA DE
FUNCIONAMIENTO CAUSAS RECOMENDACIONES
No sella. Enchufe desconectado. Compruebe o cambie el enchufe.
No sella.
Lámpara de encendido
encendida.
La resistencia (elemento térmico) está rota.
El gancho con resorte o el resorte de
montaje está suelto o mal conectado.
Reemplace la resistencia.
Reemplace o apriete la conexión del
gancho con resorte.
Lámpara de sellado
encendida. Contacto suelto o deficiente. Los terminales
y la resistencia están mal conectados.
Limpie los terminales y ajústelos si es
necesario.
Tela de Teflon quemada. El funcionamiento inadecuado del
cronómetro ha prolongado el tiempo de
calentamiento.
Reemplace el cronómetro o reduzca la
configuración del mismo.
Alambre térmico roto. Adhesivo de Teflon desgastado debajo de
la resistencia.
Reemplace el adhesivo de Teflon.
Sello arrugado. El tiempo de calentamiento es demasiado
alto o el tiempo de enfriamiento no es
suficiente.
Reduzca la configuración del cronómetro.
Continúe presionando los niveladores
superiores durante 1 a 2 segundos
después de que se apague la luz piloto.
Sellado imperfecto. Tela de Teflón desgastada. Goma de
silicona desgastada.
Reemplace la tela de Teflón. Reemplace
la goma de silicona.
Sello roto. Tiempo de sellado demasiado prolongado. Reduzca la configuración del cronómetro.
Sello no bien sellado. Tiempo de sellado demasiado corto. Aumente el tiempo de sellado.
Sello pegajoso. Tela de Teflon sucia. Goma de silicona
sucia.
Limpie la cubierta de Teflon. Limpie la
goma de silicona.
8
00-295-551
0
uline.mx

PAGE 7 of 9 0822 IH-1250
SCELLEUSE PAR
IMPULSION
MANŒUVRÉE AU PIED
1-800-295-5510
uline.ca
H-1250
SÉCURITÉ
ARRÊT
AVERTISSEMENT! Ne branchez jamais le cordon
d'alimentation de la scelleuse dans une prise
de courant pendant l'assemblage.
• Lisez toutes les instructions avant d'utiliser la scelleuse
et conservez-les pour consultation ultérieure.
• Suivez tous les avertissements et les instructions
indiqués sur l'appareil.
• Débranchez l'appareil de la source d'alimentation
avant de le nettoyer ou de changer des pièces.
• Ne déposez rien sur le cordon d'alimentation. Ne
placez pas l'appareil à un endroit où une personne
pourrait marcher sur le cordon d'alimentation ou
involontairement l'accrocher et le débrancher.
• Placez toujours l'appareil hors de la portée des
enfants et des animaux de compagnie.
• Cette scelleuse ne doit être utilisée qu'en présence
de l'opérateur.
• N'insérez jamais de vêtements, vos mains ou vos
doigts entre les mâchoires de scellage de la
scelleuse ni dans l'ouverture d'alimentation d'une
scelleuse fonctionnant en continu.
• Ne touchez jamais les éléments chauffants à mains
nues lorsque la scelleuse est branchée à une
source d'alimentation ou en fonctionnement, ou tout
juste après son utilisation. Elle est TRÈS CHAUDE.
• Vérifiez si des pièces sont usées avant d'utiliser la
scelleuse.
• N'utilisez jamais l'appareil si le cordon d'alimentation
ou la fiche est endommagé.
• Gardez toujours l'appareil propre. N'utilisez pas
d'eau. Vous pouvez utiliser un vaporisateur au
silicone pour nettoyer l'appareil. Assurez-vous
que l'appareil est débranché de la source
d'alimentation avant de le nettoyer.
• Faites attention au bord tranchant lorsque vous
changez la lame (d'une scelleuse munie d'un outil de
coupe).
• Lorsque vous changez l'adhésif en Teflon, assurez-
vous que toute la surface sous l'élément chauffant
est recouverte d'adhésif en Teflon. Pliez l'excès
d'adhésif en Teflon vers le bas aux deux extrémités.
Cela permettra d'éviter que l'élément chauffant ne
se brise et que l'appareil ne court-circuite.
• Lorsque vous remplacez le fusible, assurez-vous que
le nombre de volts et d'ampères exact est utilisé.
• Assurez-vous de noter votre numéro de modèle.
Indiquez ce numéro au moment de commander.
• Lorsque vous remplacez des pièces, assurez-vous de
noter les emplacements exacts des raccordements,
et l'ordre des différentes pièces.

PAGE 8 of 9 0822 IH-1250
REMARQUE: Avant d'utiliser la scelleuse, vérifiez
l'élément chauffant, le revêtement en Teflon,
le ruban adhésif en Teflon et le tampon de
scellage (caoutchouc de silicone).
1. Insérez le cordon d'alimentation dans une prise
adéquate (110 V).
2. Placez l'interrupteur d'alimentation en position de
marche.
3. Ajustez le bouton de minuterie au réglage le plus
faible. Commencez toujours avec un réglage faible
et augmentez progressivement. Les sacs plus épais
nécessitent un réglage plus élevé.
4. Placez l'extrémité du sac sous le bras de la scelleuse
et appuyez doucement, mais fermement sur la
pédale. Maintenez la position pendant deux à trois
secondes. Le voyant rouge s'éteint lorsque le temps
de scellage s'est écoulé.
a. Si le scellement est brisé ou endommagé,
diminuez le temps de scellage.
b. Si le scellement n'est pas entièrement soudé,
augmentez le temps de scellage.
c. Si le matériau de scellage reste collé au tampon
de scellage, diminuez le temps de figeage.
d. Si la largeur du scellement n'est pas parfaite ou ne
correspond pas à la taille de l'élément chauffant,
augmentez le temps de figeage. (Le temps de
figeage est nécessaire pour assurer le scellage.)
5. Lorsque le voyant rouge s'éteint, continuez à
appuyer sur la pédale pendant 2à 3secondes.
REMARQUE: Attendez que le temps de figeage
se soit écoulé.
6. Relâchez la pédale.
RENSEIGNEMENTS COMPLÉMENTAIRES
1. Gardez toujours la scelleuse propre. Enlevez tout
résidu se trouvant sur la plateforme et le revêtement
en Teflon. Un vaporisateur au silicone peut être
utilisé à cette fin.
2. Lorsque vous remplacez les éléments chauffants,
vérifiez toujours l'état du ruban en Teflon inférieur.
3. Un ruban adhésif en Téflon usé risque de briser
l'élément chauffant. Utilisez uniquement des fils
thermoélectriques de compositions identiques.
4. Vérifiez de temps à autre l'état du caoutchouc de
silicone pour repérer toute usure ou brûlure. Si le
caoutchouc de silicone est endommagé, ceci aura
une incidence sur la qualité du scellement.
5. Assurez-vous d'éteindre l'appareil ou de le
débrancher avant de remplacer des pièces.
1. Placez le socle sur le plancher en position verticale.
2. Installez l'ensemble complet de la scelleuse au
socle et fixez à l'aide de quatre vis.
3. Placez le ressort sous la partie supérieure de la
scelleuse. La tige de tirage passe dans le ressort
pour ensuite être fixée à la partie supérieure.
4. Avec la tige de pédale métallique dans votre main,
poussez délicatement la mâchoire supérieure vers
le bas pour qu'elle s'appuie contre la mâchoire
inférieure. Alors que les mâchoires sont serrées
l'une contre l'autre, accrochez la tige de pédale
métallique sous l'unité, dans le bas de la tige à
ressort à l'endroit où le trou de 1,3cm (1/2po) est
exposé.
5. En laissant les mâchoires encore serrées l'une contre
l'autre, levez la pédale à un angle de 45˚ et insérez la
tige de pédale métallique dans l'une des deux fentes
prémoulées. La tension ainsi produite soulèvera la
pédale à un angle de 45˚.
6. La scelleuse est maintenant prête à être utilisée.
INSTALLATION DE LA PLAQUE ET DU PLATEAU DE
TRAVAIL EN OPTION
1. Retirez les vis centrales de la mâchoire de scellage
inférieure.
2. Installez la plaque de travail tel qu'illustré.
FONCTIONNEMENT
ASSEMBLAGE
Ensemble de commandes
Ensemble
de la
scelleuse
Plateau
de travail
Tige de tirage
Plaque de travail
Socle
Scellage Inférieure.
Vis centrales
Figure 1

PAGE 9 of 9 0822 IH-1250
DÉPANNAGE
La plupart des scelleuses fonctionnent sur le principe
que, lorsque le bras de la scelleuse est abaissé, un
microcontact est activé permettant au courant
électrique de passer à travers l'élément chauffant (fil).
La minuterie contrôle automatiquement le temps
de scellage. En l'absence de minuterie, le temps de
scellage est contrôlé manuellement.
Le scellage est suivi d'un refroidissement (la durée
nécessaire pour fixer le scellement). Cela a une
incidence sur l'aspect du scellement. En mode manuel,
cela dépend de la durée pendant laquelle le bras de
scellage est abaissé une fois le voyant éteint. En mode
automatique, il s'agit du temps de figeage.
PROBLÈME CAUSES RECOMMANDATIONS
Ne scelle pas. La fiche est débranchée. Vérifiez ou changez la fiche.
Ne scelle pas.
Le voyant de
l'indicateur de
mise en marche est
allumé.
L'élément chauffant est brisé.
Le crochet de sûreté ou le ressort de fixation
est lâche ou mal raccordé.
Remplacez l'élément chauffant.
Remplacez ou resserrez le raccordement
du crochet de sûreté.
Le voyant de la
scelleuse est allumé. Mauvais contact ou contact lâche. Les
bornes et l'élément chauffant sont mal
raccordés.
Nettoyez les bornes et ajustez si
nécessaire.
Le revêtement en
Teflon est brûlé. Une défaillance de la minuterie a prolongé
le temps de chauffage.
Remplacez la minuterie ou baissez le
réglage de la minuterie.
Le fil chauffant est
brisé. Le ruban adhésif en Teflon situé sous
l'élément chauffant est usé.
Remplacez le ruban adhésif en Teflon.
Le scellement est
froissé. Le réglage de la minuterie de chauffage est
trop élevé ou le temps de refroidissement est
insuffisant.
Baissez le réglage de la minuterie.
Continuez d'appuyer sur le bras de
scellage pendant 1à 2secondes une fois
le voyant éteint.
Scellage imparfait. Le revêtement en Teflon est usé. Le
caoutchouc de silicone est usé.
Remplacez le revêtement en Teflon.
Remplacez le caoutchouc de silicone.
Le scellement est
brisé. Temps de scellage trop long. Baissez le réglage de la minuterie.
Le scellement n'est
pas complètement
soudé.
Temps de scellage trop court. Augmentez le temps de scellage.
Le scellement est
collé. Le revêtement en Teflon est sale. Le
caoutchouc de silicone est sale.
Nettoyez le revêtement en Teflon. Nettoyez
le caoutchouc de silicone.
1
-800-295-551
0
uline.ca
Other manuals for H-1250
1
Table of contents
Languages:
Other U-Line Food Saver manuals

U-Line
U-Line H-2065 Instruction manual

U-Line
U-Line FOODSAVER H-3404 User manual

U-Line
U-Line H-1250 User manual

U-Line
U-Line H-86 User manual

U-Line
U-Line H-161 User manual

U-Line
U-Line H-173 User manual

U-Line
U-Line FOODSAVER FM 5200 User manual

U-Line
U-Line H-4015 User manual

U-Line
U-Line H-161 User manual

U-Line
U-Line DELUXE H-779 User manual

U-Line
U-Line H-8013 User manual

U-Line
U-Line H-86 User manual

U-Line
U-Line H-161 User manual

U-Line
U-Line H-1069 User manual

U-Line
U-Line H-1254 User manual

U-Line
U-Line H-7593 User manual

U-Line
U-Line H-529 User manual

U-Line
U-Line H-1069 User manual

U-Line
U-Line H-86 User manual

U-Line
U-Line H-1069C User manual
