U-Line H-6705 Instruction manual

PAGE 1 OF 12 0918 IH-6705
DELUXE IMPULSE SEALER
WITH CUTTER
1-800-295-5510
uline.com
πH-6705, H-6706
H-6707
TECHNICAL DATA
Types of films: LDPE, HDPE, PP, PVC, BOPP.
IMPORTANT! Read this manual thoroughly and
familiarize yourself with ALL controls and operating
features. Keep this manual for future reference and
maintenance.
The machine should be located and operated in a
dry room with good ventilation, and away from any
flammable materials and gases.
SETUP
The machine is ready for operation after it is plugged into
an approved 115VAC electrical outlet and the yellow LED
illuminates. (See Figure 1A) Before operation, adjust the
sealing time to match the film's type and width by conducting
a test sealing:
1. Set regulator button to lowest setting (#1 setting).
(See Figure 1B)
2. Place film between sealing head and sealing electrode.
3. Close sealing head, hold down handle and wait for end
of sealing cycle. LED changes from yellow to red while
machine is sealing.
4. When sealing is complete, LED changes from red to
yellow.
5. Allow seal to cool down for 1-2 seconds and lift handle.
6. If bag is not fully sealed, increase sealing time by turning
regulator button to higher setting and repeat steps 2-5.
NOTE: The quality of the seal depends on the
thickness of the film and its composition. Test
sealing should always be conducted at a low
setting. If necessary, sealing time can be increased
in small steps.
NOTE: To achieve the best seal, keep the handle
down for a few seconds after the sealing operation
is complete. This allows the seal to cool down under
pressure and become permanent.
WARNING! Sealing at a higher temperature than
necessary may result in premature wear of parts
and excessive melting of packaging material.
USING THE CUTTING KNIFE
For safety reasons, the knife is secured in position by a spring.
To cut the film, press down on the knife and move it back
and forth.
NOTE: For best results, first press the knife head down
in the middle of the sealed film and slide it back
and forth. This helps prevent film breakage on the
sides. (See Figure 2)
WARNING! To prevent injury, never operate the knife
head when the sealing bar is open. Before using,
always ensure that the knife is intact and positioned
correctly.
A
B
Figure 1
Figure 2
OPERATION
Para Español, vea páginas 5-8.
Pour le français, consulter les pages 9-12.

PAGE 2 OF 12 0918 IH-6705
CLEANING
The machine does not require special care. However, it is
advisable to remove any residue from the sealing head and
silicone rubber before it burns on. Use a damp, wet cloth to
clean. Do not use cleaning products that contain solvents.
REPLACING WORN PARTS
Only use Uline replacement parts.
REPLACING THE PTFE TAPE AND SEALING WIRE

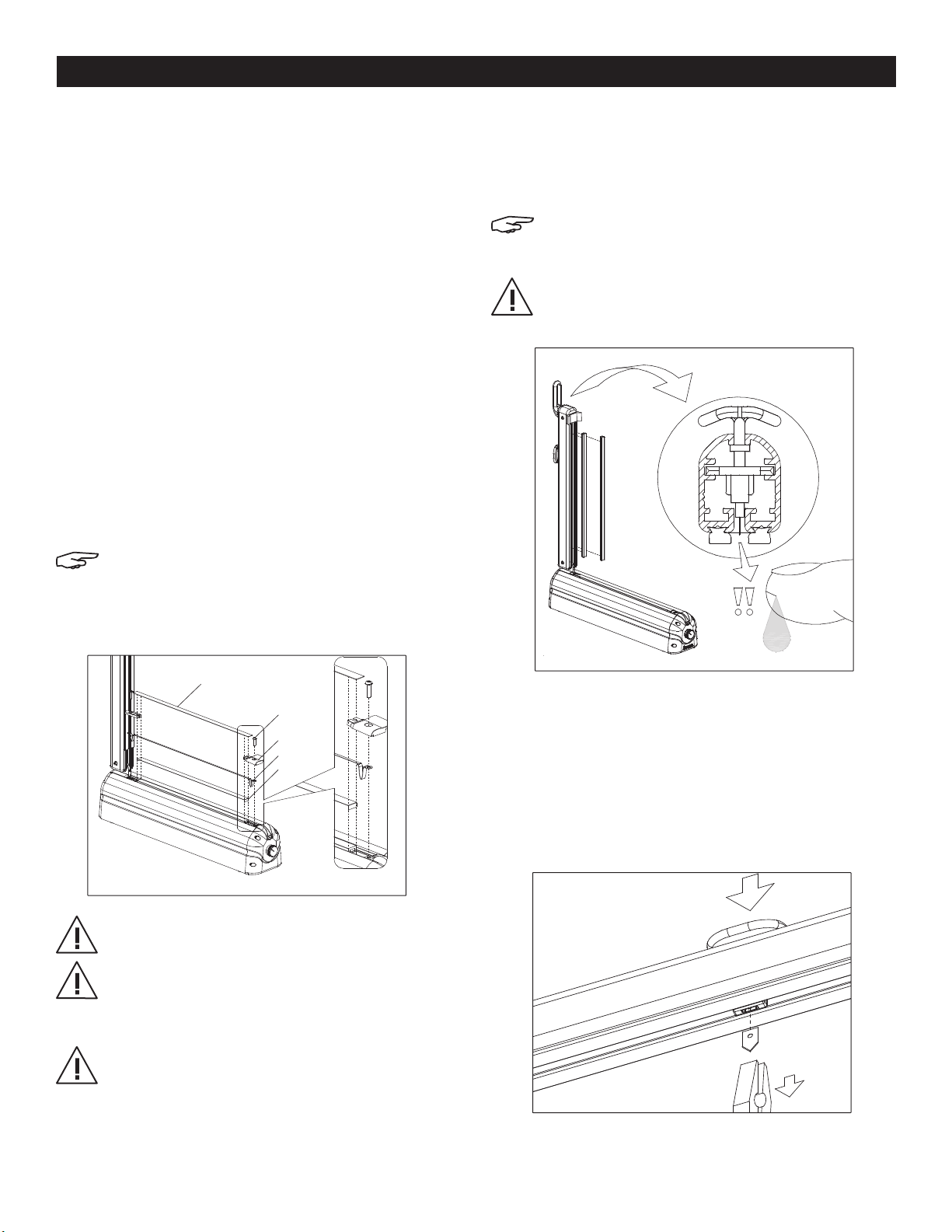

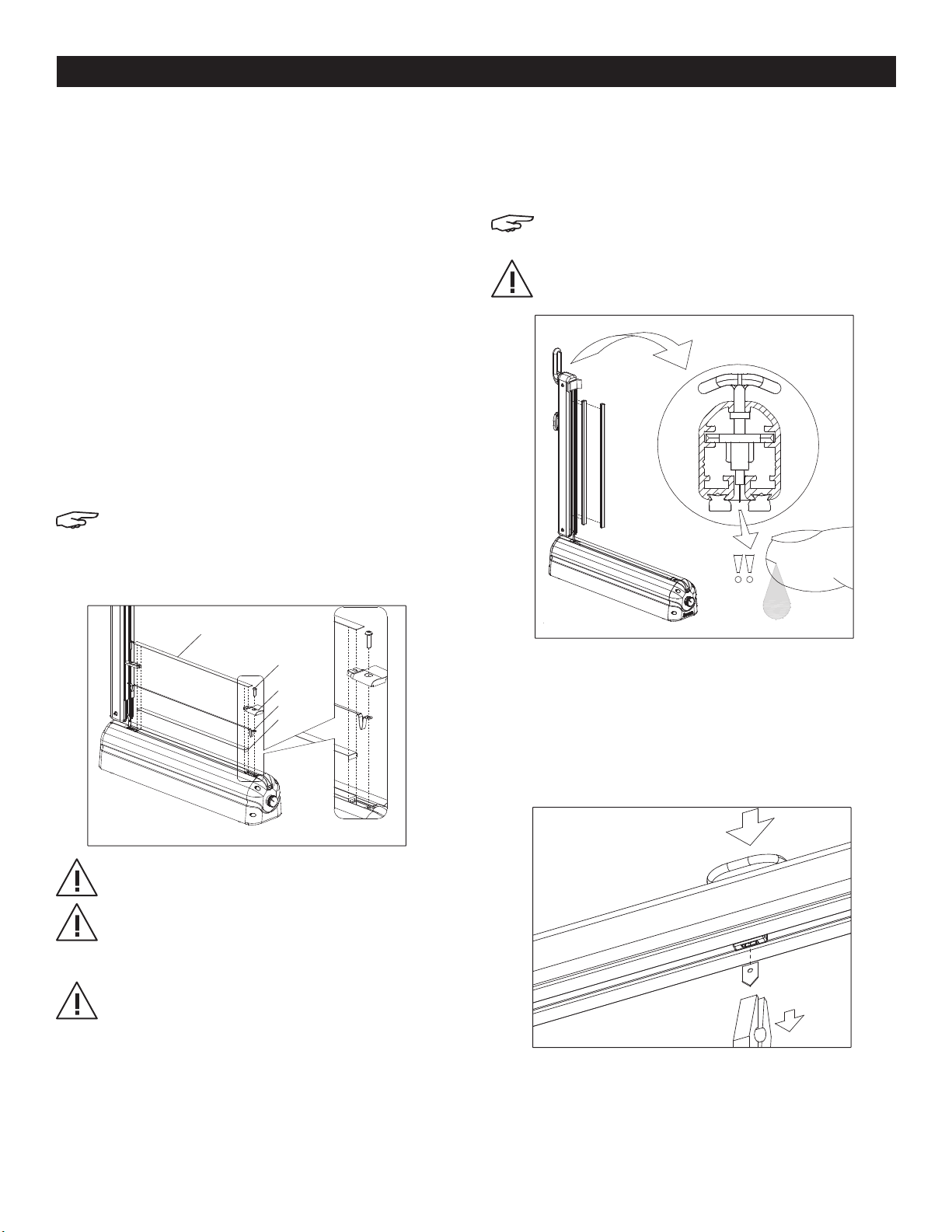

To replace the PTFE tape and sealing wire:
1. Remove upper PTFE tape (See Figure 3A) and unscrew
fastening screws on side of sealing electrode.
(See Figure 3B)
2. Remove safety caps from sealing wire tensioning units.
(See Figure 3C)
3. Carefully pull sealing wire up and remove from machine.
(See Figure 3D)
4. Remove PTFE tape attached to machine. (See Figure 3E)
NOTE: When changing the PTFE tape, always ensure
the tape under the sealing wire is intact. While
changing the sealing wire, it is advisable to install
the protective cap backwards on the sealing wire
tensioning unit.
WARNING! For safety, used or burned PTFE tape
should be replaced immediately.
WARNING! To prevent an electrical short, cut each
side of lower self adhesive PTFE tape 4 mm
(about 1/8") longer than the aluminum side panel of
the machine.
WARNING! Never apply tape to the surface of the
sealing wire. It must move freely under the upper
PTFE strap. (Only a portion of the upper strap is
treated with adhesive.)
REPLACING THE SILICONE RUBBER
Pull out the damaged or burned silicone rubber from sealing
bar and clip in the new silicone rubber. (See Figure 4)
When installing the silicone rubber, observe the direction of
the profile.
NOTE: It is not necessary to pull the silicone rubber
through the profile. It can be clipped in easily.
WARNING! When changing the silicone rubber, use
caution around the sharp knife in the sealing bar's
knife assembly. (See Figure 4)
REPLACING THE KNIFE
To replace a blunt, dull or broken knife:
1. Lift sealing bar and press down on head of knife assembly.
(See Figure 5A)
2. Pull knife out of its housing with pliers. (See Figure 5B)
3. Insert new knife.
B
A
C
D
E
Figure 3
Figure 4
A
B
Figure 5
MAINTENANCE

PAGE 3 OF 12 0918 IH-6705
OPERATING ISSUE RECOMMENDATIONS
LED lamp does not illuminate. Machine does not seal. Ensure the machine is connected to an
electrical outlet.
Is the outlet "live?"
Check if the control panel is damaged.
LED lamp illuminates yellow but does not change to
red when handle is closed. Machine does not seal. Ensure that sufficient force is used to press
handle down. (Do not press the handle
sideways.)
Is the front cap on the handle? Is the magnet
inside it?
Check if the control panel is damaged.
LED lamp illuminates normally, but machine does
not seal. Unplug from power immediately. Ensure sealing
wire, PTFE tapes and transformer are intact.
Sealing is not acceptable. Change sealing time with regulator button.
(Sealing time increases proportionally with
thickness of film.)
After sealing, allow 1-2 sec. to cool. (Cooling
time increases proportionally with sealing time.)
Loose handle. Tighten hinge bolts.
Sealing wire heats up immediately when machine is
plugged in. Check if the control panel is damaged.
Immediately unplug from electrical power and
call Uline at 1-800-295-5510.

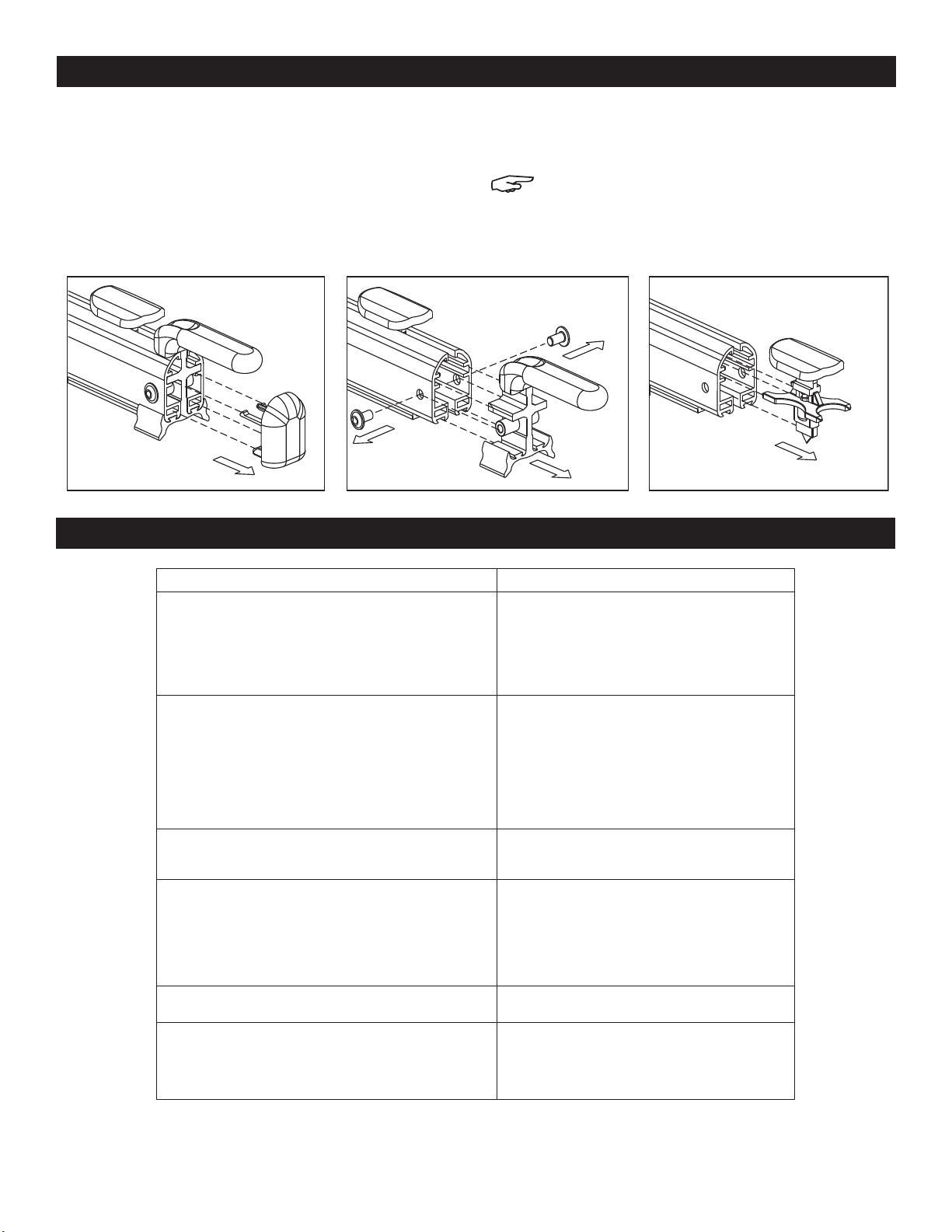

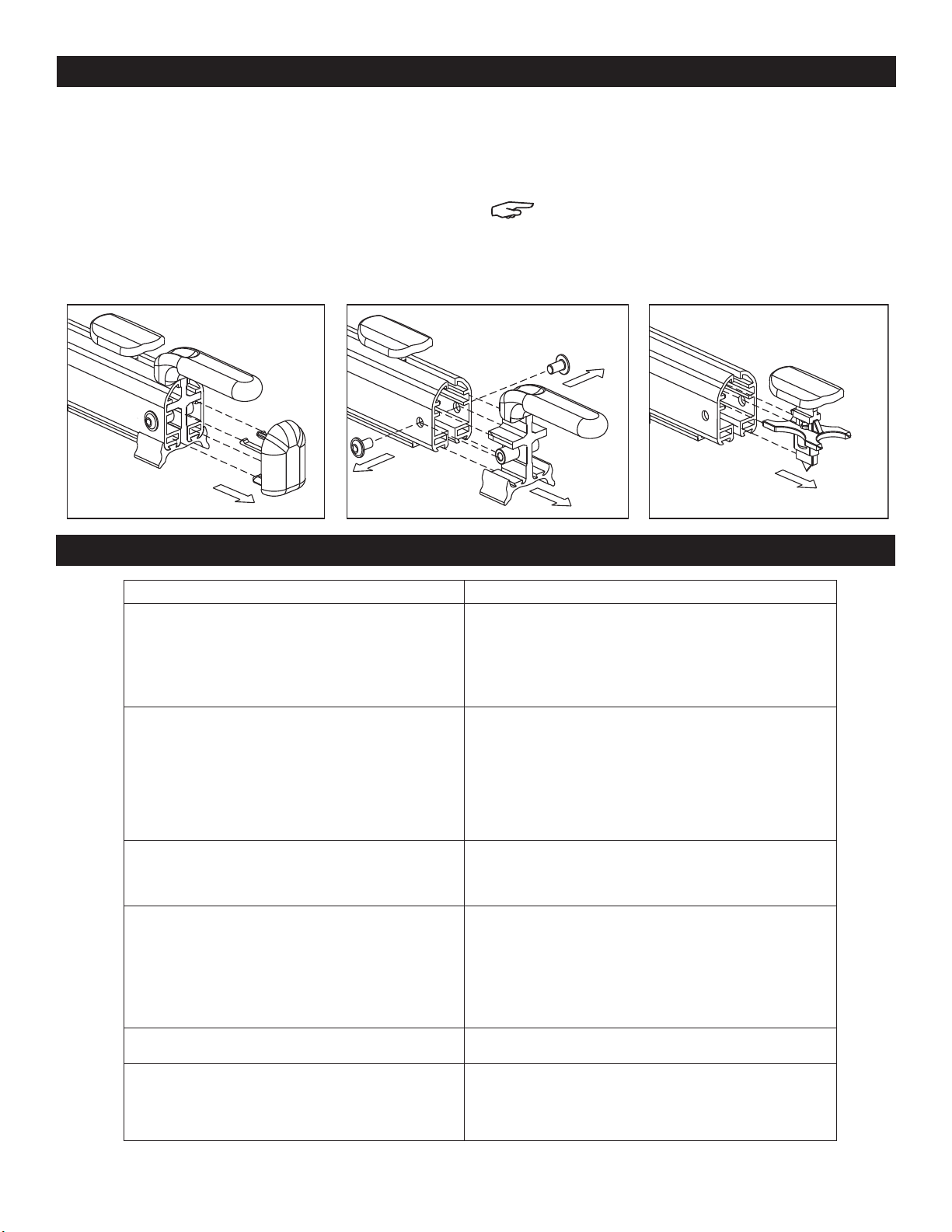

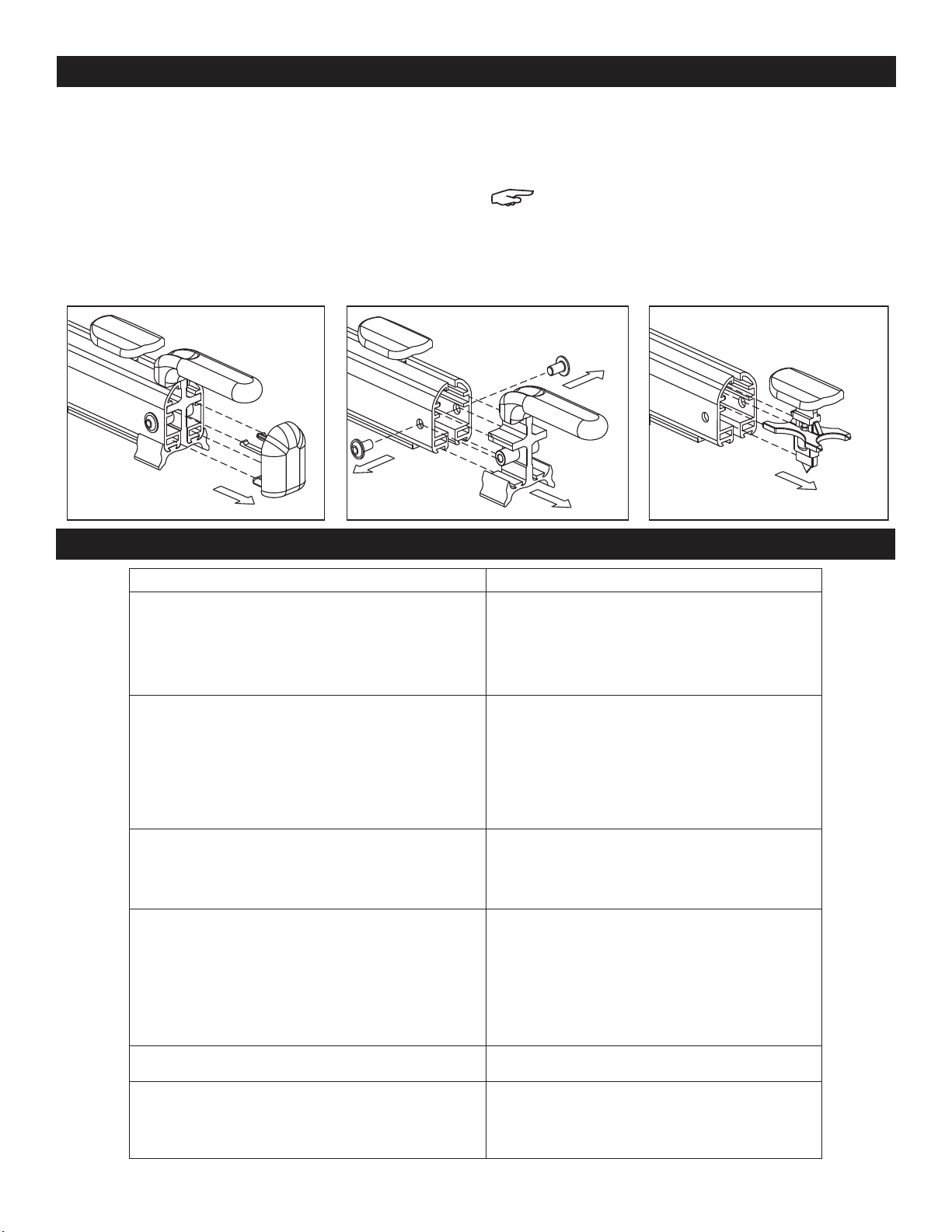

REPLACING THE KNIFE ASSEMBLY
To replace a worn or damaged knife assembly:
1. Remove front cap in front side of sealing bar as it opens.
(See Figure 6A)
2. Detach screws that fasten sealing head. (See Figure 7A)
3. Remove sealing head from aluminum profiles.
(See Figure 7B)
4. Pull out old knife assembly and replace. (See Figure 8A)
5. Reinstall sealing head by performing steps 1-5 in reverse
order.
NOTE: Always replace the front cap, the machine
will not operate without it.
A
A
A
BA
Figure 6 Figure 7 Figure 8
MAINTENANCE CONTINUED
TROUBLESHOOTING

PAGE 4 OF 12 0918 IH-6705

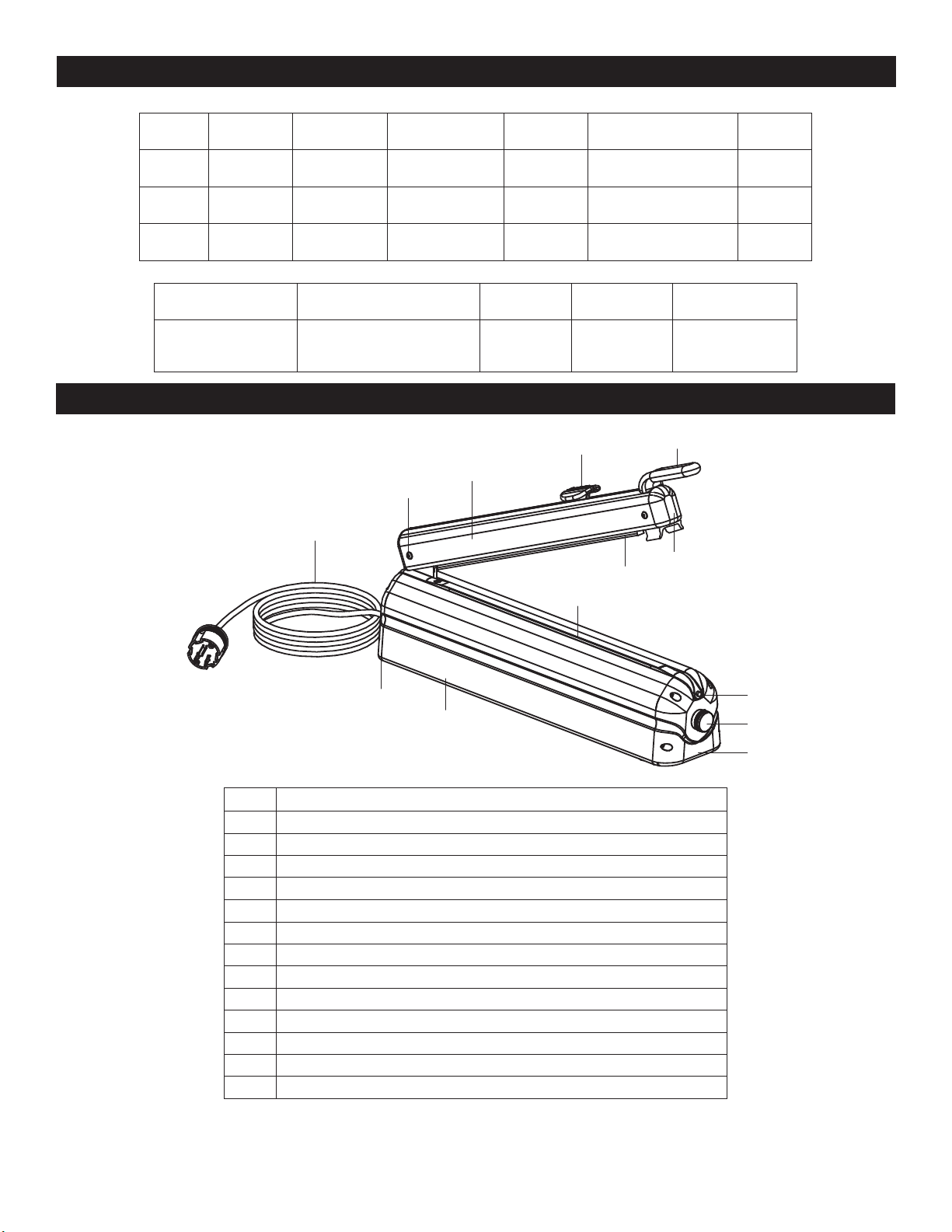

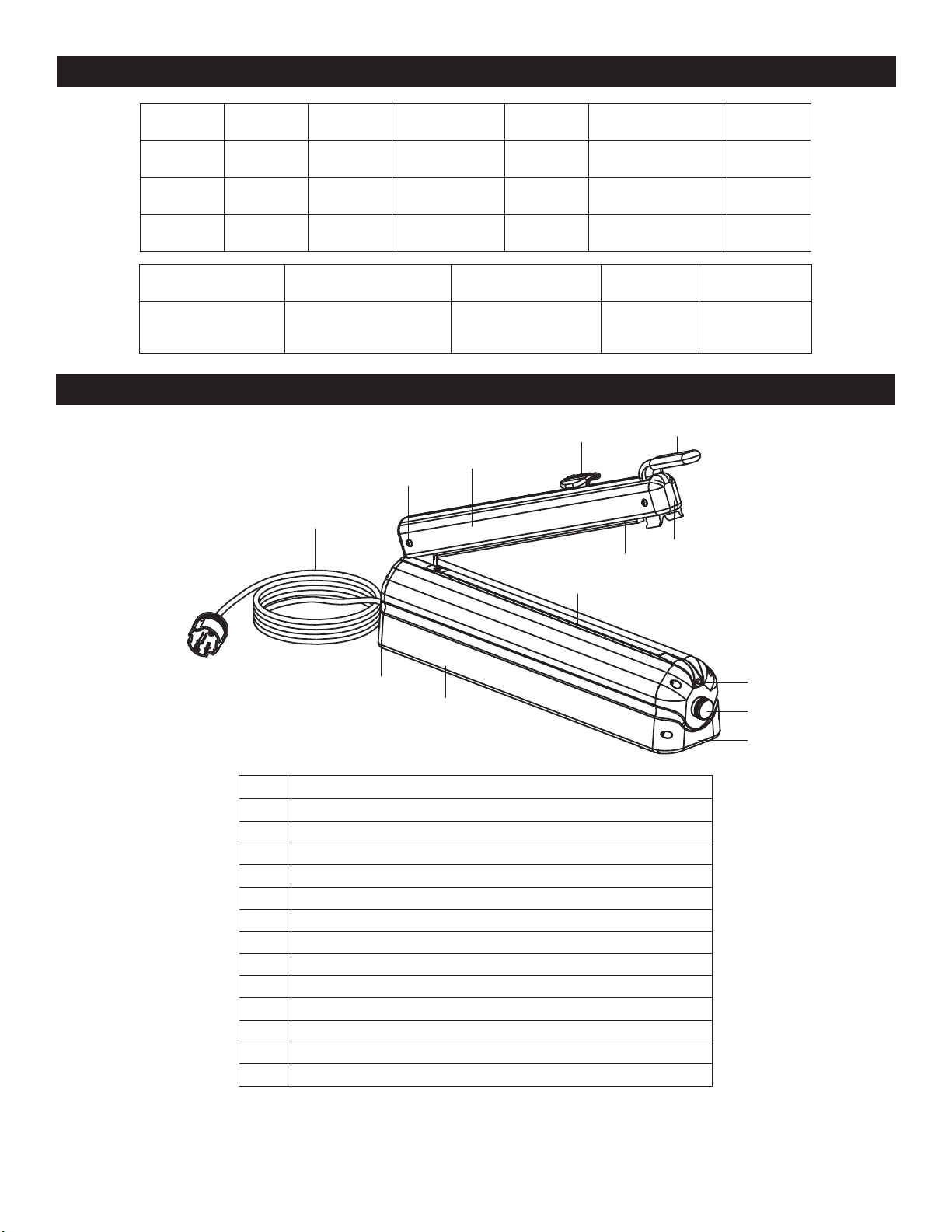

TYPE SEALER
SIZE
SEALING
LENGTH
MAXIMUM
FILM WIDTH
CUTTING
LENGTH
MACHINE
DIMENSIONS
NET
WEIGHT
H-6705 12"12.6"11.81"11.81"21 x 3.9 x 7"7.9 lbs.
H-6706 16"16.6"15.75"15.75"25 x 3.9 x 7"11.1 lbs .
H-6707 24"24.6"23.62"23.62"32 x 3.9 x 7"16.3 lbs.
TYPE OF
TRANSFORMER
PRIMARY/SECONDARY
NOMINAL VOLTAGE
NOMINAL
ELECTRIC POWER
NOMINAL
CURRENT USED FUSES
H-6705
H-6706
H-6707
110/17,6 V 240 w 2,2 a 6 a
1
2
3
45
6
7
8
9
12
13
10
11

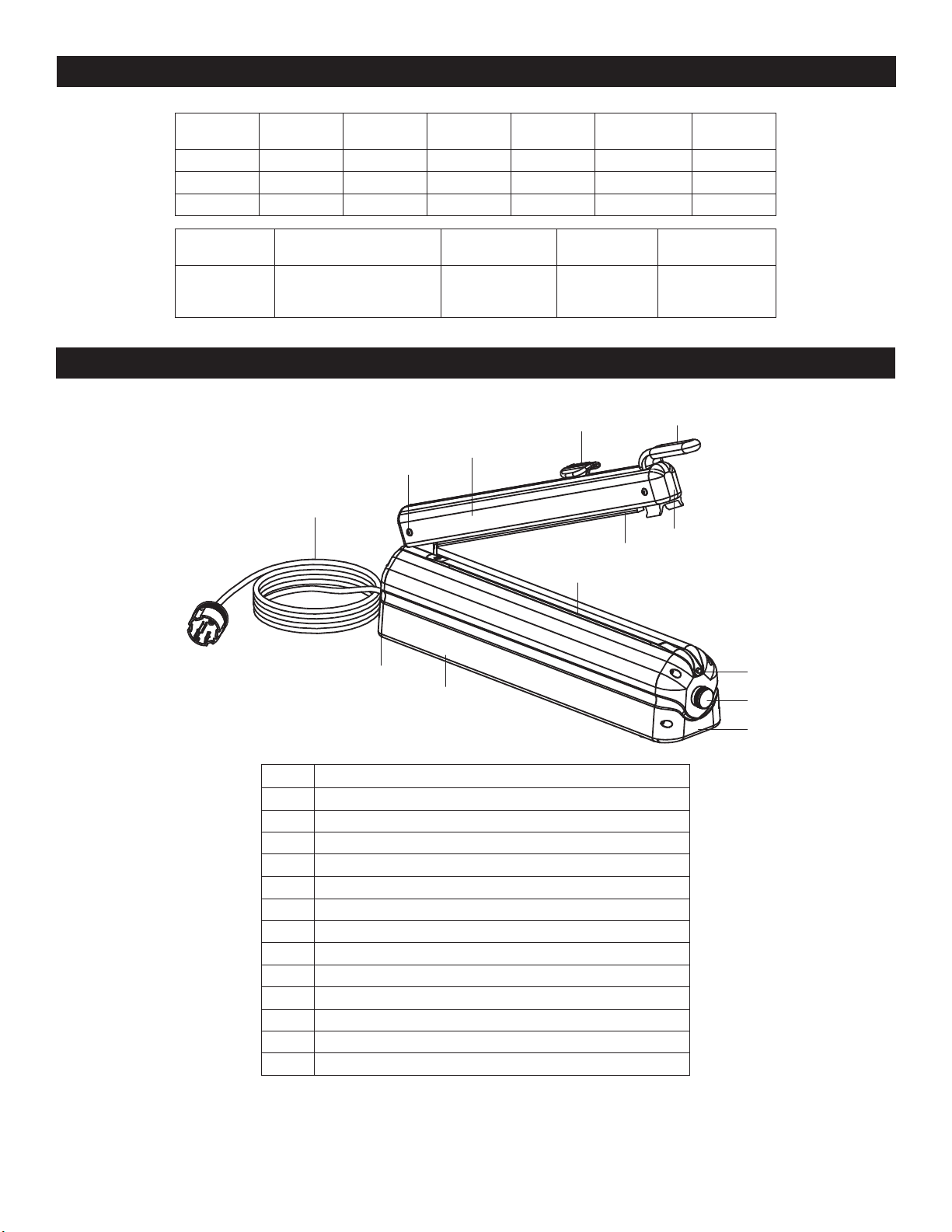

#DESCRIPTION
1Main Electric Cable
2Hinge Bolt
3Sealing Bar
4Knife Assembly
5Handle
6 Front Cap (Magnetic)
7Silicone Rubber
8 Sealing Unit (Sealing Wire with Upper and Lower PTFE Tape)
9LED (Lamp)
10 Regulator Button
11 Front Cover
12 Machine Frame
13 Back Cover
πCHICAGO • ATLANTA • DALLAS • LOS ANGELES • MINNEAPOLIS • NYC/PHILA • SEATTLE • MEXICO • CANADA
1-800-295-5510
uline.com
TECHNICAL INFORMATION
REFERENCE

PAGE 5 OF 12 0918 IH-6705
SELLADORA DE IMPULSO
DE ALTA CALIDAD CON
CORTADORA
800-295-5510
uline.mx
πH-6705, H-6706
H-6707
INFORMACIÓN TÉCNICA
Tipos de películas: LDPE, HDPE, PP, PVC, BOPP.
¡IMPORTANTE! Lea detenidamente este manual
y familiarícese con TODOS los controles y
características de funcionamiento. Conserve este
manual para referencias futuras y mantenimiento.
La máquina debe colocarse y utilizarse en una
habitación seca con una buena ventilación, lejos de
materiales inflamables y gases.
CONFIGURACIÓN
La máquina está lista para usarse después de enchufarla a
un tomacorriente eléctrico aprobado de 115VAC y una vez
que se haya iluminado el LED amarillo. (Vea Diagrama 1A)
Antes de ponerla en funcionamiento, ajuste el tiempo de
sellado para que coincida con el tipo y ancho de la película
realizando una prueba de sellado:
1. Coloque el botón regulador en la configuración más
baja (configuración #1). (Vea Diagrama 1B)
2. Coloque la película entre le cabezal de sellado y el
electrodo de sellado.
3. Cierre el cabezal de sellado, sostenga el asa abajo y espere
a que finalice el ciclo de sellado. El color del LED cambia de
amarillo a rojo mientras la máquina está sellando.
4. Una vez completado el sellado, el color del LED cambia
de rojo a amarillo.
5. Permita que el sello se enfríe durante 1-2 segundos y
levante el asa.
6. Si la bolsa no está completamente sellada, aumente el
tiempo de sellado desplazando el botón del regulador a
una configuración más alta y repita los pasos del 2 al 5.
NOTA: La calidad del sello depende del grosor
de la película y de su composición. La prueba
de sellado siempre debe llevarse a cabo a una
configuración baja. Si es necesario, el tiempo de
sellado se puede incrementar en pequeños pasos.
NOTA: Para conseguir el mejor sello, mantenga el asa
abajo durante unos segundos después de completar
la operación de sellado. Esto permite que el sello se
enfríe bajo presión y se haga permanente.
¡ADVERTENCIA! Fijar una temperatura más alta de lo
necesario podría ocasionar desgaste prematuro de
las partes y que el material de empaque se derrita
excesivamente.
USAR LA NAVAJA DE CORTE
Por motivos de seguridad, la navaja está fijada a su posición
con un resorte. Para cortar la película, presione la navaja
hacia abajo y muévala hacia adelante y hacia atrás.
NOTA: Para conseguir los mejores resultados, primero
presione la cabeza de la navaja en la zona central
de la película sellada y deslícela hacia adelante y
hacia atrás. Esto ayuda a evitar que la película se
rompa por los laterales. (Vea Diagrama 2)
¡ADVERTENCIA! Para evitar lesiones, nunca haga
funcionar la cabeza de la navaja cuando la barra
selladora esté abierta. Antes de usar la máquina,
asegúrese siempre de que la navaja está intacta y
correctamente colocada.
A
B
Diagrama 1
Diagrama 2
FUNCIONAMIENTO

PAGE 6 OF 12 0918 IH-6705
LIMPIEZA
La máquina no requiere un cuidado especial. Sin embargo,
es recomendable quitar cualquier residuo del cabezal
de sellado y de goma de silicón antes de que se queme.
Para limpiarla, use un paño húmedo. No use productos de
limpieza que contengan solventes.
REEMPLAZAR PARTES DESGASTADAS
Utilice solo partes de repuesto de Uline.
REEMPLAZAR LA CINTA PTFE Y EL ALAMBRE SELLADOR
Para reemplazar la cinta PTFE y el alambre sellador:
1. Quite la cinta PTFE superior (Vea Diagrama 3A) y
desenrosque los tornillos de sujeción del lateral del
electrodo de sellado. (Vea Diagrama 3B)
2. Quite las tapas de seguridad de las unidades de tensión
del alambre sellador. (Vea Diagrama 3C)
3. Con cuidado, jale el alambre sellador hacia arriba y
quítelo de la máquina. (Vea Diagrama 3D)
4. Quite la cinta PTFE fijada a la máquina. (Vea Diagrama 3E)
NOTA: Al cambiar la cinta PTFE, asegúrese siempre
de que la cinta que hay debajo del alambre
sellador esté intacta. Al cambiar el alambre
sellador, recomendamos colocar una tapa
protectora al revés sobre la unidad de tensión del
alambre sellador.
¡ADVERTENCIA! Por motivos de seguridad, la cinta
PTFE usada o quemada deberá reemplazarse
inmediatamente.
¡ADVERTENCIA! Para evitar descargas eléctricas,
corte cada uno de los extremos de la cinta PTFE
inferior autoadhesiva 4 mm (aproximadamente 1/8")
más largo que el panel lateral de aluminio de la
máquina.
¡ADVERTENCIA! Nunca coloque cinta sobre la
superficie del alambre sellador. Deberá poder
moverse libremente debajo de la cinta PTFE.
(Solo una parte de la cinta superior está tratada
con adhesivo).
REEMPLAZAR LA GOMA DE SILICÓN
Jale la goma de silicón dañada o quemada de la barra selladora
y el clip de la nueva goma de silicón. (Vea Diagrama 4)
Cuando coloque la goma de silicón, observe la dirección
del perfil.
NOTA: No es necesario jalar la goma de silicón a
través del perfil. Se puede insertar fácilmente con
ayuda del clip.
¡ADVERTENCIA! Al cambiar la goma de silicón,
tenga cuidado alrededor de la navaja afilada del
ensamble de la navaja de la barra selladora.
(Vea Diagrama 4)
REEMPLAZAR LA NAVAJA
Para reemplazar una navaja desafilada, desgastada o rota:
1. Levante la barra selladora y presione la cabeza del
ensamble de la navaja hacia abajo. (Vea Diagrama 5A)
2. Jale la navaja con unas pinzas para sacarla de la
cubierta. (Vea Diagrama 5B)
3. Inserte una nueva navaja.
B
A
C
D
E
Diagrama 3
Diagrama 4
A
B
Diagrama 5
MANTENIMIENTO

PAGE 7 OF 12 0918 IH-6705
PROBLEMA DE FUNCIONAMIENTO RECOMENDACIONES
La lámpara LED no se ilumina. La máquina no sella. Asegúrese de que la máquina está conectada a un
tomacorrientes eléctrico.
¿El tomacorrientes funciona?
Compruebe si el panel de control está dañado.
La lámpara LED se ilumina en amarillo pero no cambia a
rojo cuando se cierra el asa. La máquina no sella. Asegúrese de que se está ejerciendo suficiente fuerza
al presionar el asa hacia abajo. (No presione el asa
de lado).
¿Está colocada la tapa delantera en el asa? ¿Está el
imán dentro?
Compruebe si el panel de control está dañado.
La lámpara LED se ilumina con normalidad pero la
máquina no sella. Desenchufe la unidad de la corriente
inmediatamente. Asegúrese de que el alambre
sellador, las cintas PTFE y el transformador están
intactos.
El sellado no es aceptable. Cambie el tiempo de sellado con el botón regulador.
(El tiempo de sellado aumenta proporcionalmente
según el grosor de la película).
Después de sellar, permita que pasen 1-2 segundos
para que se enfríe. (El tiempo de enfriamiento
aumenta proporcionalmente según el tiempo de
sellado).
Asa suelta. Apriete los pernos de la bisagra.
El alambre sellador se calienta inmediatamente cuando
se enchufa la máquina. Compruebe si el panel de control está dañado.
Desenchufe la unidad de la corriente eléctrica
inmediatamente y llame a Uline al 1-800-295-5510.
REEMPLAZAR EL ENSAMBLE DE LA NAVAJA
Para reemplazar un ensamble de la navaja desgastado o
dañado:
1. Quite la tapa frontal de la parte delantera de la barra
selladora conforme se abre. (Vea Diagrama 6A)
2. Quite los tornillos que sujetan el cabezal de sellado.
(Vea Diagrama 7A)
3. Quite el cabezal de sellado de aluminio.
(Vea Diagrama 7B)
4. Jale el ensamble desgastado de la navaja para sacarlo
y reemplácelo. (Vea Diagrama 8A)
5. Vuelva a colocar el cabezal de sellado llevado a cabo
los pasos 1-5 en orden inverso.
NOTA: Siempre regrese la tapa delantera a su lugar,
la máquina no funcionará sin ella.
A
A
A
BA
Diagrama 6 Diagrama 7 Diagrama 8
CONTINUACIÓN DE MANTENIMIENTO
SOLUCIÓN DE PROBLEMAS

PAGE 8 OF 12 0918 IH-6705
TIPO DE
TRANSFORMADOR
VOLTAJE NOMINAL
PRIMARIO/SECUNDARIO
POTENCIA ELÉCTRICA
NOMINAL
CORRIENTE
NOMINAL USA FUSIBLES
H-6705
H-6706
H-6707
110/17,6 V 240 w 2,2 a 6 a
1
2
3
45
6
7
8
9
12
13
10
11
#DESCRIPCIÓN
1Cable Eléctrico Principal
2 Perno de la Bisagra
3Barra Selladora
4 Ensamble de la Navaja
5Asa
6Tapa Delantera (Magnética)
7 Goma de Silicón
8Unidad de Sellado (Alambre Sellador con Cinta PTFE Superior e Inferior)
9(Lámpara) LED
10 Botón Regulador
11 Tapa Delantera
12 Armazón de la Máquina
13 Cubierta Trasera
πCHICAGO • ATLANTA • DALLAS • LOS ANGELES • MINNEAPOLIS • NYC/PHILA • SEATTLE • MEXICO • CANADA
800-295-5510
uline.mx
INFORMACIÓN TÉCNICA
REFERENCIA
TIPO TAMAÑO DE
SELLADORA
LARGO DE
SELLADO
ANCHO MÁXIMO
DE PELÍCULA
LARGO DE
CORTE
DIMENSIONES
DE LA MÁQUINA PESO NETO
H-6705 30.48 cm
(12")
32 cm
(12.6")
29.99 cm
(11.81" )
29.99 cm
(11.81" )
53.34 x 9.9 x 17.78 cm
(21 x 3.9 x 7")
3.58 kg
(7.9 lbs)
H-6706 40.64 cm
(16")
42.16 cm
(16.6")
40 cm
(15.75")
40 cm
(15.75")
63.54 x 9.9 x 17.78 cm
(25 x 3.9 x 7")
5.03 kg
(11.1 l bs.)
H-6707 60.96 cm
(24")
62.48 cm
(24.6")
59.99 cm
(23.62")
59.99 cm
(23.62")
7.39 x 9.9 x 17.78 cm
(32 x 3.9 x 7")
7.39 kg
(16.3 lbs.)

PAGE 9 OF 12 0918 IH-6705
SCELLEUSE PAR IMPULSION
DE LUXE AVEC OUTIL DE
COUPE
1-800-295-5510
uline.com
πH-6705, H-6706
H-6707
DONNÉES TECHNIQUES
Types de film: PEBD, PEHD, PP, PVC, BOPP.
IMPORTANT! Lisez attentivement ce manuel et
familiarisez-vous avec TOUTES les commandes et
caractéristiques de fonctionnement. Conservez ce
manuel en vue de consultation et d'entretien ultérieurs.
La scelleuse doit être située et utilisée dans un
endroit sec et bien aéré, et à l'écart de tout
matériau et gaz inflammables.
MISE EN PLACE
La scelleuse est prête à être utilisée une fois branchée à une
prise électrique de 115Vc.a. approuvée et que le voyant
à DEL jaune est allumé. (Voir Figure1A) Avant d'utiliser la
scelleuse, réglez la durée de scellage en fonction du type et
de la largeur du film en effectuant un test de scellage.
1. Placez le bouton du régulateur au réglage le plus bas
(réglage n°1). (Voir Figure1B)
2. Placez le film entre la tête de scellage et l'électrode de
scellage.
3. Fermez la tête de scellage, tenez la poignée et attendez
la fin du cycle de scellage. Le voyant à DEL passe du
jaune au rouge lorsque la scelleuse procède au scellage.
4. Une fois le scellage terminé, le voyant passe du rouge au jaune.
5. Laissez le joint refroidir pendant 1 à 2secondes et
soulevez la poignée.
6. Si le sac n'est pas entièrement scellé, augmentez la durée
de scellage en tournant le bouton du régulateur à un
réglage plus élevé et répétez les étapes2 à 5.
REMARQUE: La qualité du joint dépend de
l'épaisseur du film et de sa composition. Le test de
scellage doit toujours être effectué en utilisant un
réglage faible. Au besoin, la durée de scellage
peut être augmentée graduellement.
REMARQUE: Pour obtenir la meilleure qualité de
joint possible, tenez la poignée poussée vers le bas
pendant quelques secondes une fois le scellage
terminé. Cela permet au joint de refroidir sous la
pression et de le rendre inaltérable.
AVERTISSEMENT! Un scellage à une température
trop élevée peut entraîner une usure prématurée
des pièces et une fusion excessive du matériel
d'emballage.
UTILISATION DU COUTEAU
Pour des raisons de sécurité, le couteau est maintenu en
place par un ressort. Pour couper le film, appuyez sur le
couteau et effectuez un mouvement de va-et-vient.
REMARQUE: Pour un fonctionnement optimal,
appuyez d'abord sur la tête du couteau au milieu
du film scellé et faites-le glisser en un mouvement
de va-et-vient. Cela permet d'éviter que le film ne
se brise sur les côtés. (Voir Figure2)
AVERTISSEMENT! Pour éviter les blessures, n'utilisez
jamais la tête du couteau lorsque la barre de
scellage est ouverte. Avant de l'utiliser, veillez
toujours à ce que le couteau soit intact et
correctement positionné.
ARRÊT
A
B
Figure1
Figure2
FONCTIONNEMENT

PAGE 10 OF 12 0918 IH-6705
NETTOYAGE
Cette scelleuse ne nécessite pas d'entretien particulier.
Cependant, il est conseillé d'enlever tout résidu se trouvant sur
la tête de scellage et le caoutchouc de silicone pour éviter qu'il
ne brûle. Utilisez un chiffon humide pour effectuer le nettoyage.
N'utilisez pas de produits de nettoyage contenant des solvants.
REMPLACEMENT DES PIÈCES ENDOMMAGÉES
N'utilisez que les pièces de remplacement Uline.
REMPLACEMENT DU RUBAN EN PFTE ET DU FIL DE
SCELLAGE
Pour remplacer le ruban en PFTE et le fil de scellage:
1. Retirez le ruban en PTFE supérieur (Voir Figure3A) et
dévissez les vis de fixation sur le côté de l'électrode de
scellage. (Voir Figure3B)
2. Retirez les cache-prises situés sur les dispositifs de tension
du fil de scellage. (Voir Figure3C)
3. Retirez le fil de scellage de la scelleuse en tirant
délicatement vers le haut. (Voir Figure3D)
4. Retirez le ruban en PTFE fixé à la scelleuse. (Voir Figure3E)
REMARQUE: Au moment de changer le ruban en
PTFE, assurez-vous toujours que le ruban sous le fil
de scellage est intact. Lorsque vous changez le fil
de scellage, il est conseillé d'installer le cache-prise
vers l'arrière sur le dispositif de tension du fil de
scellage.
AVERTISSEMENT! Pour votre sécurité, un ruban en PTFE
usé ou brûlé doit être remplacé immédiatement.
AVERTISSEMENT! Pour éviter un court-circuit, coupez
chaque côté du ruban autoadhésif inférieur
en PTFE 4mm (environ 1⁄8po) plus long que le
panneau latéral en aluminium de la scelleuse.
AVERTISSEMENT! Ne placez jamais de ruban sur
la surface du fil de scellage. Il doit pouvoir se
déplacer librement sous la courroie supérieure en
PTFE. (Seule une partie de la courroie supérieure est
traitée avec une substance adhésive).
REMPLACEMENT DU CAOUTCHOUC DE SILICONE
Retirez le caoutchouc de silicone endommagé ou brûlé de la
barre de scellage et fixez le nouveau caoutchouc de silicone.
(Voir Figure4) Lorsque vous installez le caoutchouc de silicone,
observez le sens du profilé.
REMARQUE: Il n'est pas nécessaire de faire passer
le caoutchouc de silicone par le profilé. Il peut être
fixé facilement.
AVERTISSEMENT! Lorsque vous changez le
caoutchouc de silicone, faites preuve de prudence
autour du couteau tranchant de la barre de
scellage. (Voir Figure4)
REMPLACEMENT DU COUTEAU
Pour remplacer un couteau émoussé, usé ou brisé:
1. Soulevez la barre de scellage et appuyez sur la tête de
l'ensemble du couteau. (Voir Figure5A)
2. Retirez le couteau de son logement à l'aide de pinces.
(Voir Figure5B)
3. Insérez un nouveau couteau.
B
A
C
D
E
Figure3
Figure4
A
B
Figure5
ENTRETIEN

PAGE 11 OF 12 0918 IH-6705
PROBLÈME RECOMMANDATIONS
Le voyant à DEL ne s'allume pas. La scelleuse ne scelle
pas. Vérifiez si la scelleuse est branchée à une prise électrique.
La prise est-elle sous tension?
Vérifiez si le panneau de commande est endommagé.
Le voyant à DEL s'allume en jaune, mais ne passe pas
au rouge lorsque la poignée est fermée. La scelleuse
ne scelle pas.
Assurez-vous de presser la poignée avec suffisamment de
force. (N'appuyez pas sur la poignée de biais.)
Le capuchon est-il sur la poignée? L'aimant est-il à
l'intérieur?
Vérifiez si le panneau de commande est endommagé.
Le voyant à DEL s'allume normalement, mais la
scelleuse ne scelle pas. Débranchez l'appareil de l'alimentation immédiatement.
Assurez-vous que le fil de scellage, les rubans en PTFE et le
transformateur sont intacts.
Le joint n'est pas satisfaisant. Modifiez la durée de scellage à l'aide du bouton
du régulateur. (La durée de scellage augmente
proportionnellement à l'épaisseur du film.)
Une fois le scellage terminé, attendez 1 à 2secondes
pour que le joint refroidisse. (La durée de refroidissement
augmente proportionnellement à la durée de scellage.)
La poignée est lâche. Serrez les boulons d'articulation.
Le fil de scellage se réchauffe immédiatement lorsque
la scelleuse est branchée. Vérifiez si le panneau de commande est endommagé.
Débranchez immédiatement l'alimentation électrique et
communiquez avec Uline au 1 800 295-5510.
REMPLACEMENT DE L'ENSEMBLE DU COUTEAU
Pour remplacer un ensemble de couteau usé ou
endommagé:
1. Retirez le capuchon de la barre de scellage lorsqu'elle
s'ouvre. (Voir Figure6A)
2. Retirez les vis qui fixent la tête de scellage. (Voir Figure7A)
3. Retirez la tête de scellage située entre les profilés en
aluminium. (Voir Figure7B)
4. Retirez l'ancien ensemble de couteau et remplacez-le.
(Voir Figure8A)
5. Réinstallez la tête de scellage en effectuant les étapes1
à 5 dans l'ordre inverse.
REMARQUE: Replacez toujours le capuchon.
Autrement, la scelleuse ne pourra pas fonctionner.
A
A
A
BA
Figure6 Figure7 Figure8
ENTRETIEN SUITE
DÉPANNAGE

PAGE 12 OF 12 0918 IH-6705
TYPE DE
TRANSFORMATEUR
TENSION NOMINALE
PRIMAIRE/SECONDAIRE
PUISSANCE
NOMINALE
COURANT
NOMINAL FUSIBLES UTILISÉS
H-6705
H-6706
H-6707
110/17,6V 240W 2,2A 6A
1
2
3
45
6
7
8
9
12
13
10
11
#DESCRIPTION
1Câble électrique principal
2Boulon d'articulation
3 Barre de scellage
4 Assemblage du couteau
5Poignée
6Capuchon (magnétique)
7Caoutchouc de silicone
8 Unité de scellage (fil de scellage avec ruban en PFTE supérieur et inférieur)
9 Voyant à DEL
10 Bouton de régulateur
11 Couvercle avant
12 Cadre de la scelleuse
13 Couvercle arrière
CARACTÉRISTIQUES TECHNIQUES
RÉFÉRENCE
πCHICAGO • ATLANTA • DALLAS • LOS ANGELES • MINNEAPOLIS • NYC/PHILA • SEATTLE • MEXICO • CANADA
1-800-295-5510
uline.com
TYPE TAILLE DE LA
SCELLEUSE
LONGUEUR
DE SCELLAGE
LARGEUR DE FILM
MAXIMALE
LONGUEUR
DE COUPE
DIMENSIONS
DE LA MACHINE POIDS NET
H-6705 30,48 cm
(12 po)
32 cm
(12,6 po)
29,99 cm
(11,81 p o)
29,99 cm
(11,81 p o)
53,34 x 9,9 x 17,78 cm
(21 x 3,9 x 7 po)
3,58 kg
(7,9 lbs)
H-6706 40,64 cm
(16 po)
42,16 cm
(16,6 po)
40 cm
(15,75 po)
40 cm
(15,75 po)
63,54 x 9,9 x 17,78 cm
(25 x 3,9 x 7 po)
5.03 kg
(11,1 l bs.)
H-6707 60,96 cm
(24 po)
62,48 cm
(24,6 po)
59.99 cm
(23,62 po)
59.99 cm
(23,62 po)
7,39 x 9,9 x 17,78 cm
(32 x 3,9 x 7 po)
7,39 kg
(16,3 lbs.)
