U-Line H-1105 User manual

PAGE 1 OF 12 0321 IH-1105

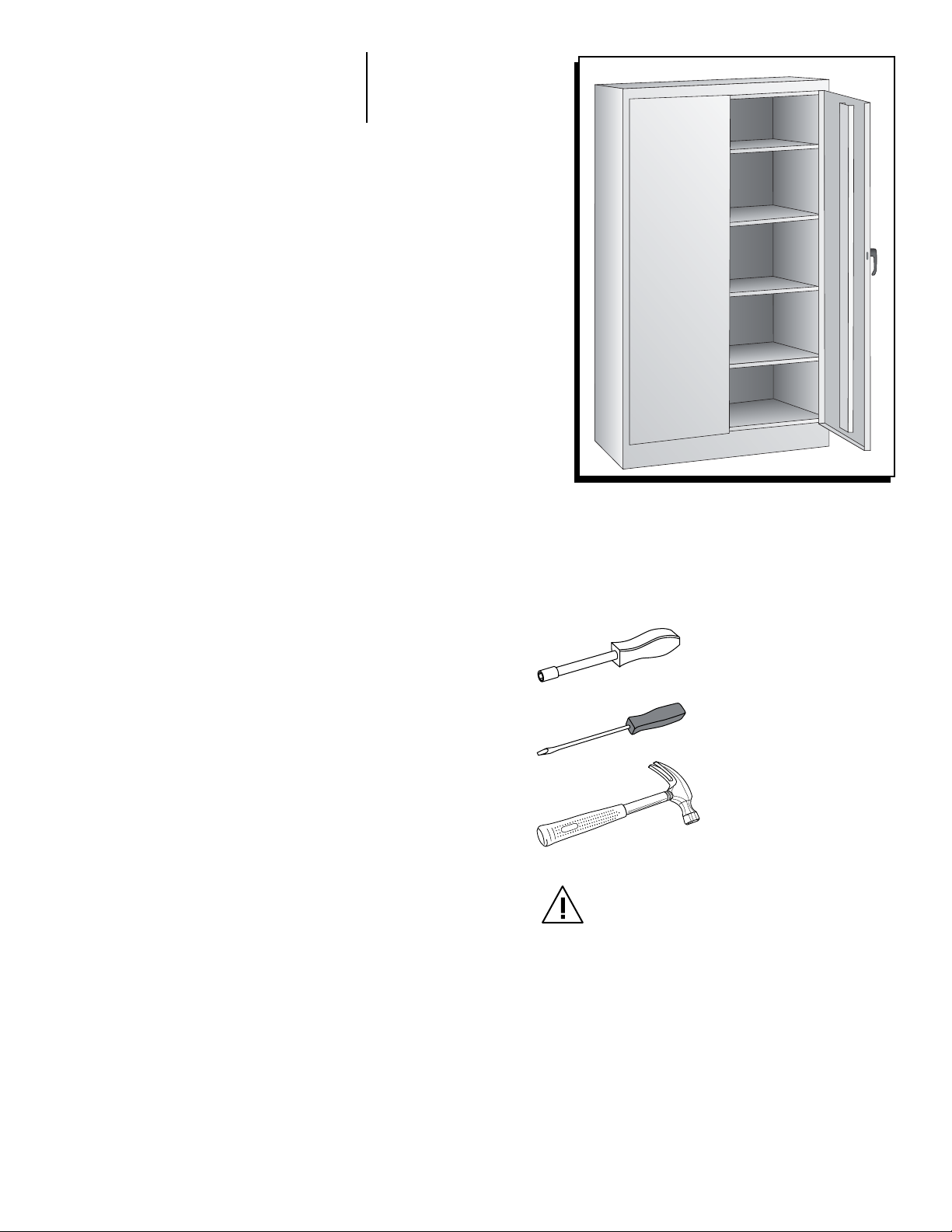

H-1105, H-2216
INDUSTRIAL CABINET
1-800-295-5510
uline.com
π
TOOLS NEEDED
11/32" Nut Driver
(included)
Flathead Screwdriver
Hammer
CAUTION! Some parts may have sharp
edges. Take care when handling various
pieces to avoid injury. For safety,
wear work gloves when assembling.
Para Español, vea páginas 5-8.
Pour le français, consulter les pages 9-12.

PAGE 2 OF 12 0321 IH-1105
8
2 1
7
4
6
5
15
16
14
14
12
13
10
11
9
3

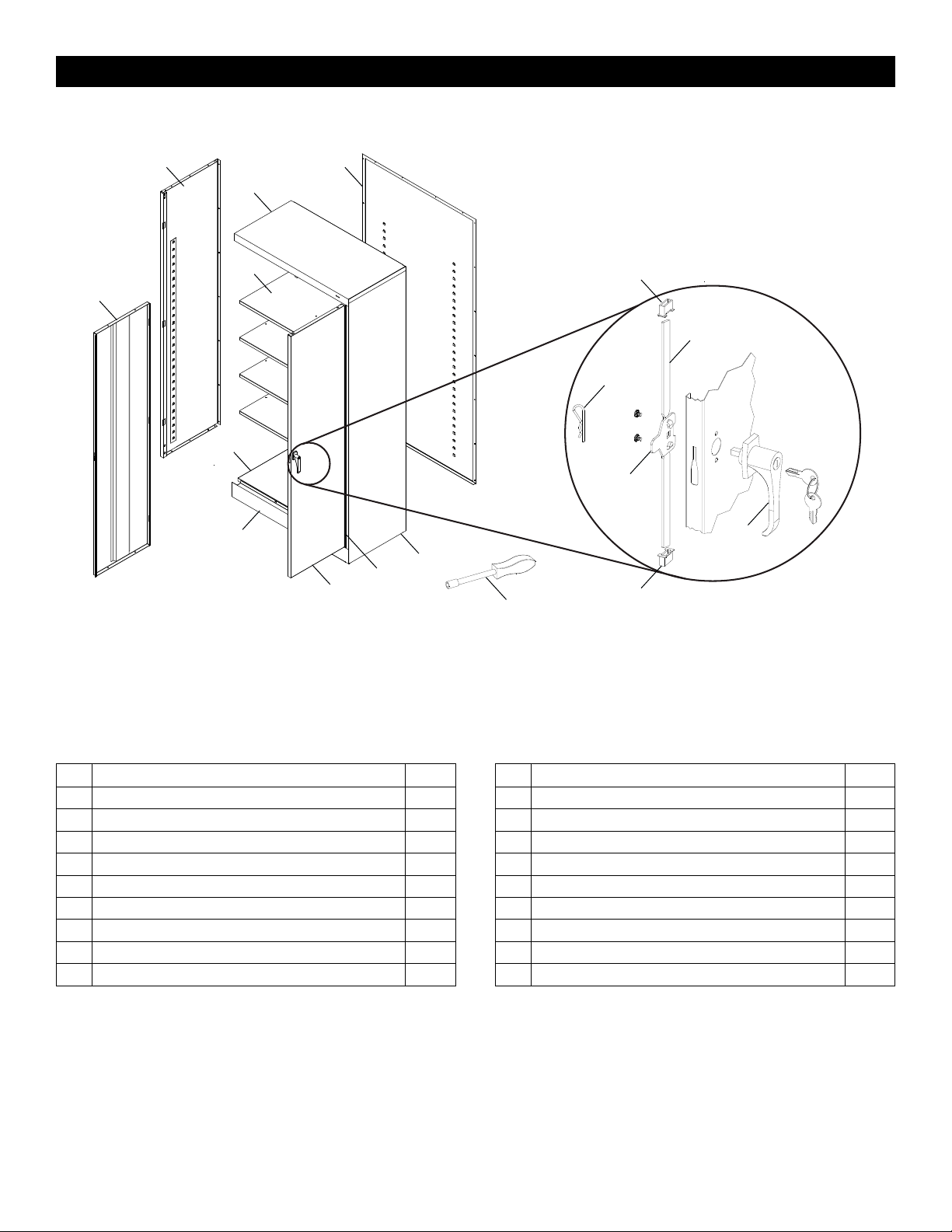

PRIMARY ASSEMBLY
PARTS
HANDLE ASSEMBLY
#DESCRIPTION QTY.
1Back Panel 1
2Left Side 1
3Right Side 1
4Shelf 4
5Sill 1
6Bottom 1
7Top 1
8Left Door 1
9 Right Door 1
#DESCRIPTION QTY.
10 Locking Bar Set 1
11 Locking Handle with Keys and Hardware 1
12 Locking Cam 1
13 Cotter Pin 1
14 Locking Bar Guide Insert (Nylon) 2
15 Hinge Pin 6
16 Nut Driver 1
#8-32 x 3/8"Bolt (Not Shown) 44
#8-32 Nut (Not Shown) 44

PAGE 3 OF 12 0321 IH-1105

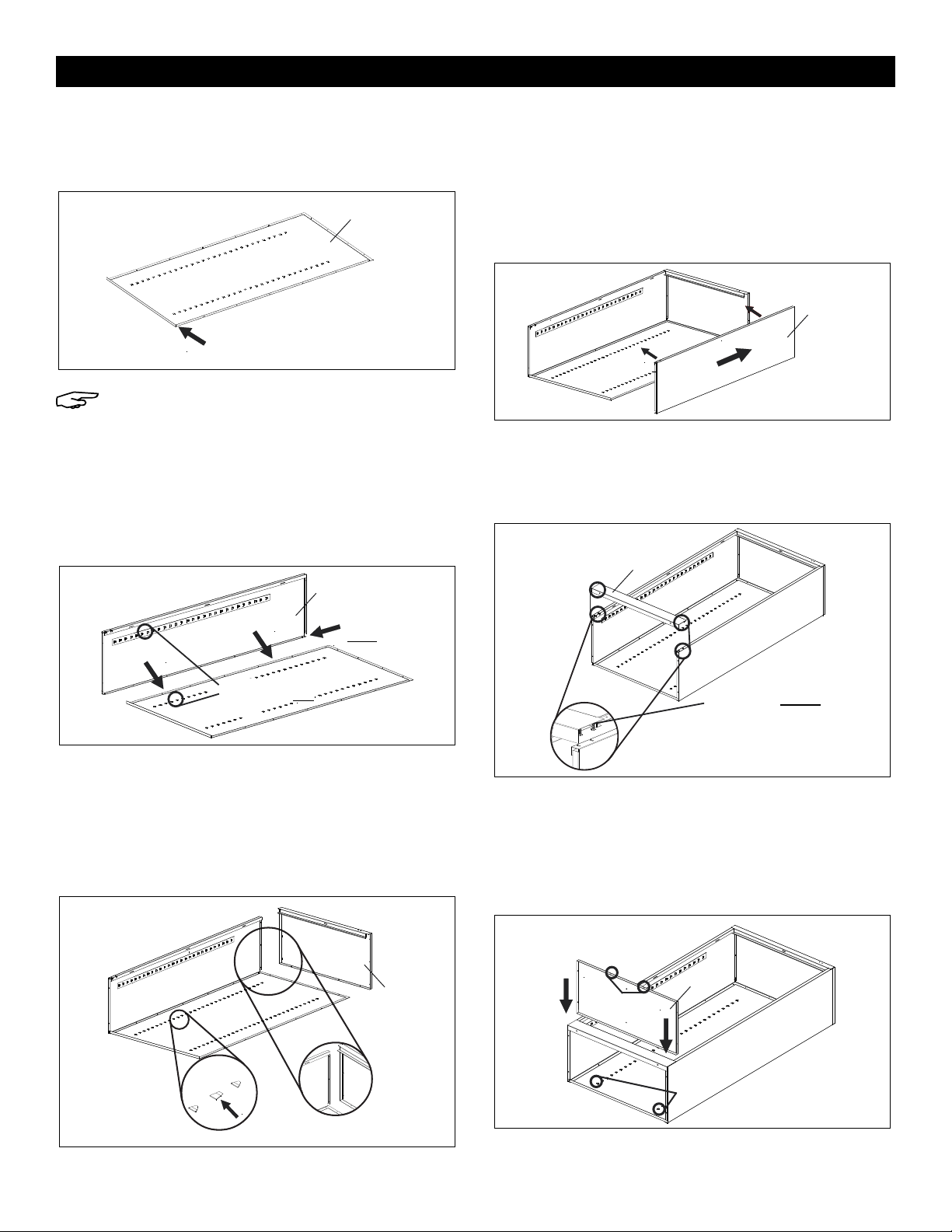

1. Place the back (1) on a protected surface.
The bottom flange should be facing upward.
(See Figure 1)
NOTE: When bolting the unit together, leave the
bolts slightly loose until Step 7, unless otherwise
specified.
2. Attach the left side (2) to the back by placing flange
around the back, and bolting the back and side
together with seven bolts and nuts. Be sure that the
lances on all shelf adjustment strips point in the
same direction. (See Figure 2)
3. Attach the top (7) to the unit by sliding the outer
flange over the back of the unit and the side flange
on the side panel of the unit. The threaded studs
should go through the holes in the top flange of the
side and fasten with three nuts. Attach the back to
the top using four bolts and nuts. (See Figure 3)
4. Attach the right side (3) to the back as done in step
2. Make sure the flange is around the back and that
the lances on the shelf adjustment strips are pointed
in the same direction as those on the back and left
side. Push the side panel up so the studs in the top
go through the holes in the top flange of side and
fasten with three nuts. (See Figure 4)
5. Attach the sill (5) to the sides. Place nut loosely on
each of the studs and slide the ends of the sill into
the slots on both sides of the unit. Then, securely
tighten the nuts. (See Figure 5)
6. Place rear flange of the bottom (6) into the bottom
lances of the back and sides. The flange with two
holes should face the front, hanging over the sill.
Insert bolts through the bottom and sill with the head
facing the front of the unit. Secure with two nuts.
(See Figure 6)
3
Figure 4
6
2
7
5
ASSEMBLY
1Figure 1
Figure 6
Figure 2
Figure 3
Figure 5
Flange goes
under back.
Nuts placed loosely
on studs of the sill.
Slide ends into the slots on
the bottom of the sides
Flange faces upward
All lances point UP
on both back and
side.
Two holes must
be in front
Insert shelf into
bottom lances

PAGE 4 OF 12 0321 IH-1105

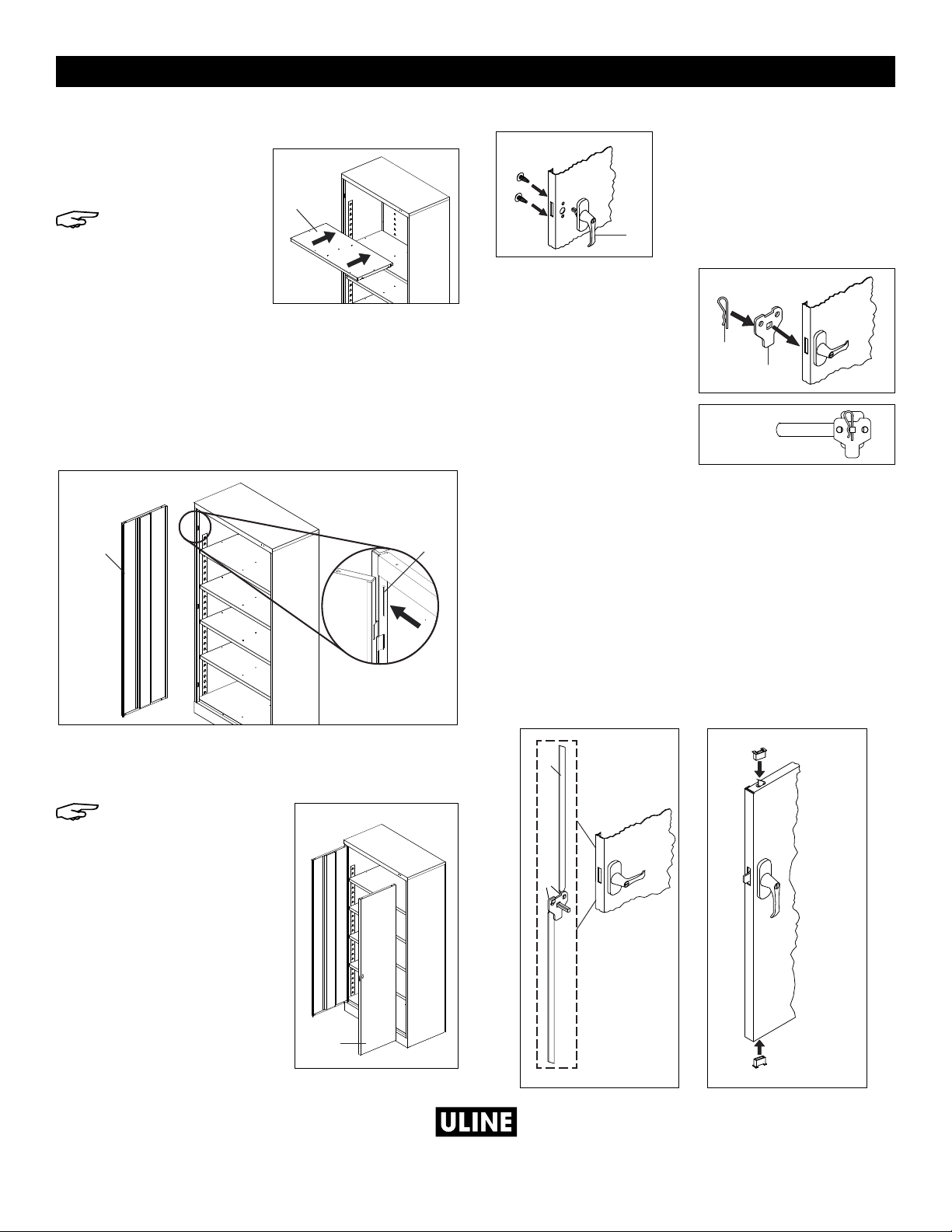

7. Set the unit upright and tighten all nuts and bolts
around the entire unit.
8. Insert the shelves (4) at
desired levels.
(See Figure 7)
NOTE: To place
the shelves, tilt
the shelf slightly
to the left or right
before inserting
into the unit.
9. Attach the left door (8) to the unit by placing the
door on the hinges, aligning the hinge holes,
dropping the hinge pins into the slots, then placing
the flat end of a screwdriver on the hinge pins and
tapping them in with a hammer. (See Figure 8)
10. Attach the right door (9)
to the unit in the same
way the left door was
attached. (See Figure 9)
NOTE: If having
issues with doors
aligning, it may be
due to cabinet not
sitting level. Use
included nut driver
to adjust leveling
feet in bottom front
two corners. Nut
driver should insert
through inside of
cabinet down into feet and adjust as needed.
HANDLE/LOCKING SYSTEM INSTALLATION
1. Place the locking handle (11)
on the righthand door and
fasten with two #8-32 x 1/4"
slotted hex head bolts and
lockwashers. (See Figure 10)
2. Turn the handle to the
open position. Place
the locking cam (12)
over the square shank
of the door handle.
The latch must be
facing downward as
shown. (See Figure 11)
Place the cotter pin (13)
through the hole of square shank. (See Figure 12)
3. With the handle still in the open position, hook the
locking bars (10) to the locking cam. (See Figure 13)
Once in position, slowly rotate the door handle to
the closed position so the lock bars protrude from
the holes at the top and bottom of the door.
4. Slide the nylon lock bar guide inserts (14) over the
lock bar ends and through the door slots. Push firmly
until the guides snap into place. If necessary, turn
the handle back to the open position and gently
tap with a hammer until the guides slide into place.
(See Figure 14)
ASSEMBLY CONTINUED
4
Figure 7
10
12
Figure 13 14
14
Figure 14
9
Figure 9
11
Figure 10
13
12
Figure 11
Figure 12
158
Figure 8
1
-800-295-551
0
uline.com

PAGE 5 OF 12 0321 IH-1105
800-295-5510
uline.mx

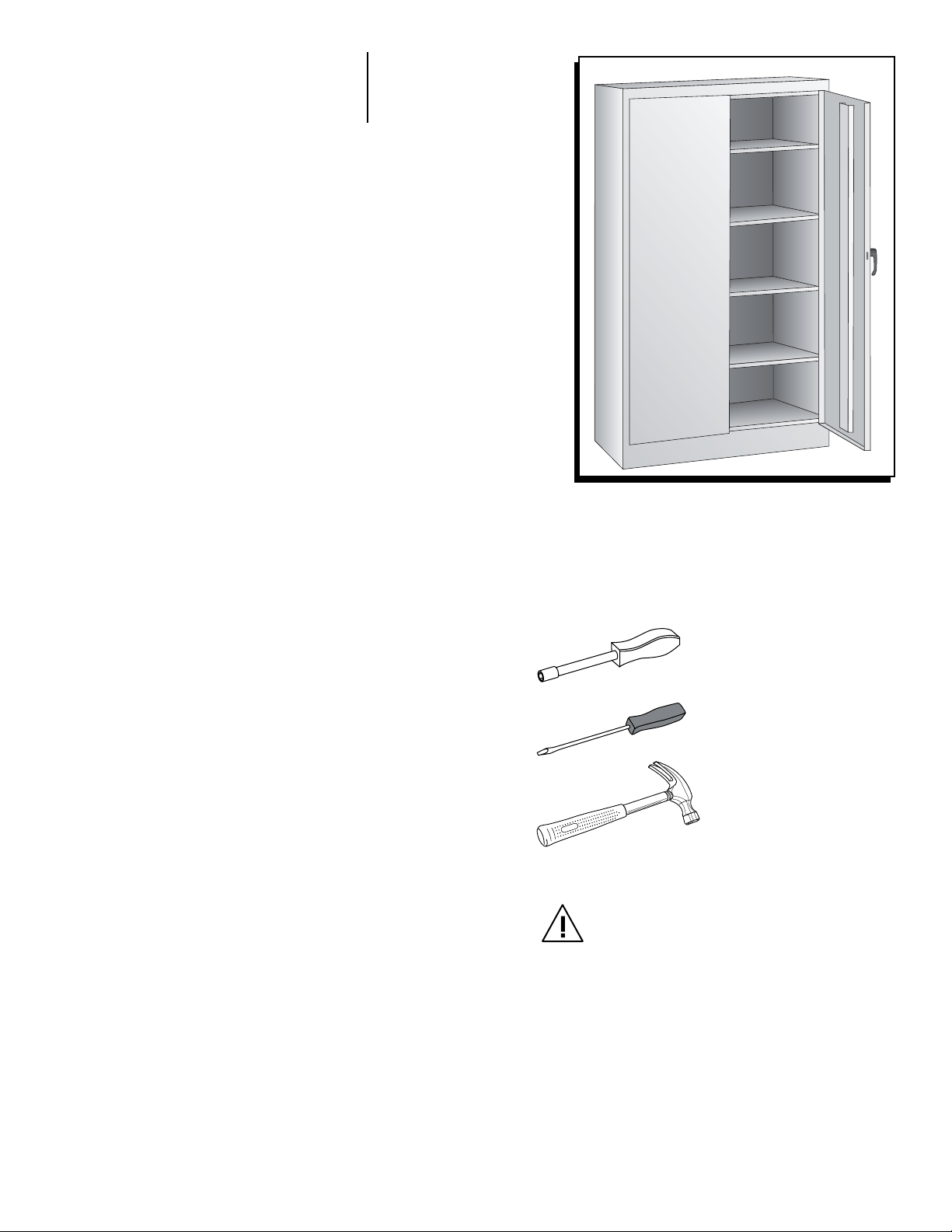

GABINETE INDUSTRIAL
H-1105, H-2216
π
HERRAMIENTAS NECESARIAS
Llave de Tuercas de
11/32" (incluida)
Desarmador de
Cabeza Plana
Martillo
¡PRECAUCIÓN! Algunas partes pueden
tener bordes filosos. Tenga cuidado
al manipular las distintas piezas para
evitar lesiones. Para seguridad, use
guantes de trabajo para ensamblar las
partes.

PAGE 6 OF 12 0321 IH-1105
8
2 1
7
4
6
5
15
16
14
14
12
13
10
11
9
3

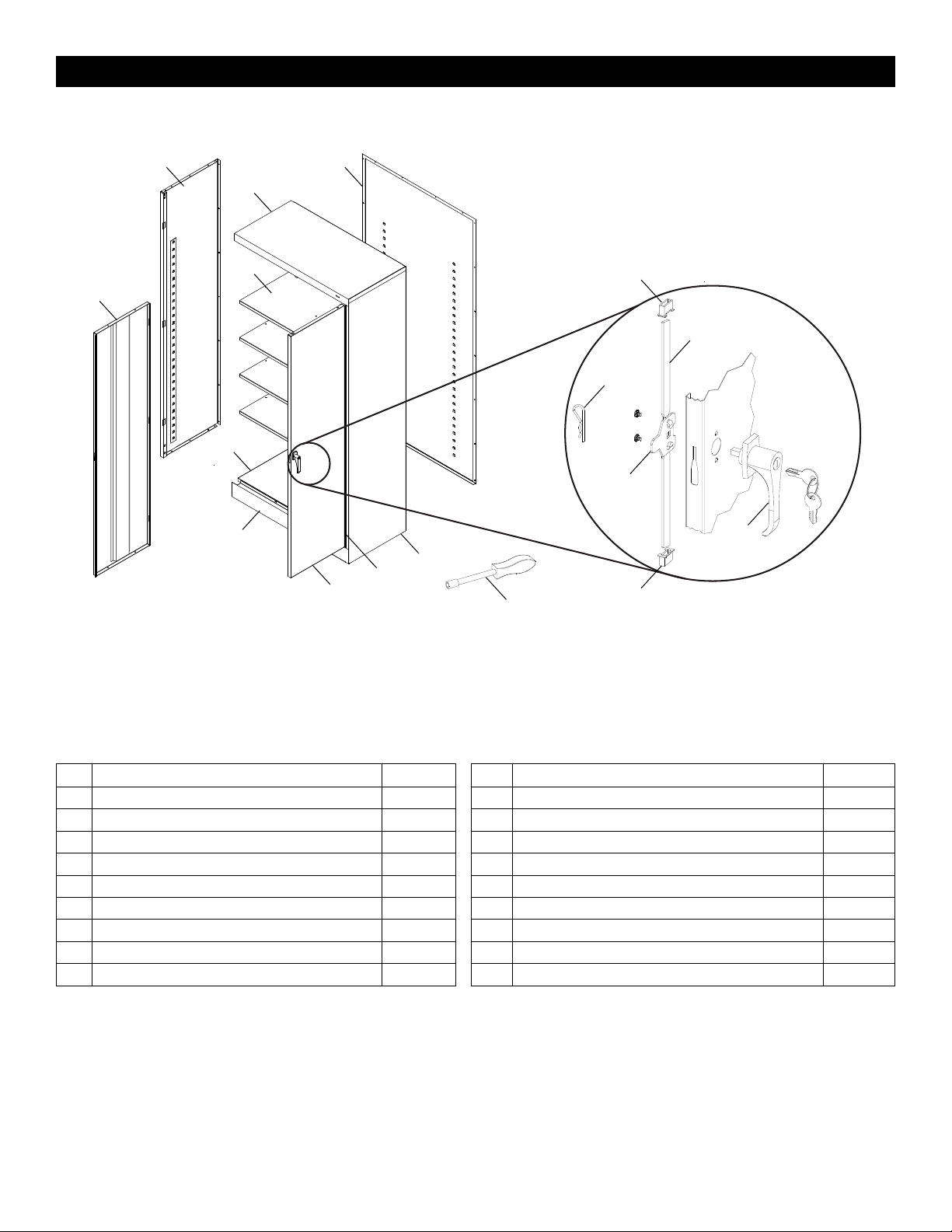

ENSAMBLE PRIMARIO
PARTES
ENSAMBLE DEL ASA
#DESCRIPCIÓN CANT.
1Panel Posterior 1
2Lado Izquierdo 1
3Lado Derecho 1
4 Repisa 4
5Umbral 1
6Parte Inferior 1
7Parte Superior 1
8Puerta Izquierda 1
9Puerta Derecha 1
#DESCRIPCIÓN CANT.
10 Juego de Barra de Seguridad 1
11 Asa de Bloqueo con Llaves y Accesorios 1
12 Leva con Seguro 1
13 Pasador de Chaveta 1
14 Inserto de la Guía de la Barra de Seguridad (Nylon) 2
15 Perno de la Bisagra 6
16 Llave de Tuercas 1
Perno de #8-32 x 3/8"(No se muestra) 44
Tuerca de #8-32 (No se muestra) 44

PAGE 7 OF 12 0321 IH-1105
1. Coloque el panel posterior (1) sobre una superficie
protegida. La pestaña inferior deberá apuntar
hacia arriba. (Vea Diagrama 1)
NOTA: Al unir las distintas piezas de la unidad,
deje los pernos ligeramente sueltos hasta el
paso 7, a menos que se indique lo contrario.
2. Fije el panel lateral izquierdo (2) a los paneles
posteriores colocando la pestaña por detrás y
uniendo la parte posterior y los laterales con siete
pernos y tuercas. Asegúrese de que las lancetas de
todas las tiras de ajuste de las repisas apunten
hacia la misma dirección. (Vea Diagrama 2)
3. Fije el panel superior (7) a la unidad deslizando
la pestaña exterior por detrás de la unidad y la
pestaña lateral en el panel lateral de la unidad.
Los remaches roscados deberán insertarse en los
orificios de la pestaña superior del lateral y fijarse
con tres tuercas. Una el panel posterior al superior
usando cuatro pernos y tuercas. (Vea Diagrama 3)
4. Fije el lado derecho (3) a la parte posterior como
hizo en el paso 2. Asegúrese de que la pestaña
está por detrás y que las lancetas de las tiras de
ajuste de las repisas apunten hacia la misma
dirección que las de la parte posterior y el lado
izquierdo. Empuje el panel lateral hacia arriba de
forma que los remaches de la parte superior se
inserten en los orificios de la pestaña superior del
lateral y fije con tres tuercas. (Vea Diagrama 4)
5. Coloque el umbral (5) en los laterales. Coloque las
tuercas sin apretar en cada uno de los remaches
y deslice los extremos del umbral en las ranuras de
ambos lados de la unidad. A continuación apriete
de forma segura las tuercas. (Vea Diagrama 5)
6. Inserte la pestaña posterior de la parte inferior (6) en las
lancetas inferiores de la parte posterior y los laterales.
La pestaña con los dos orificios debe apuntar hacia
delante, colgando por encima del umbral. Inserte
pernos a través de la parte inferior y del umbral con
la cabeza apuntando hacia la parte delantera de la
unidad. Fije con dos tuercas. (Vea Diagrama 6)
ENSAMBLE
3
Diagrama 4
6
5
Diagrama 6
7
Diagrama 3
Diagrama 5
Tuercas colocadas sin apretar
en los remaches del umbral.
Deslice los extremos en las ranuras
de la parte inferior de los laterales.
1Diagrama 1
La pestaña apunta
hacia arriba
Los dos orificios
deben quedar
al frente
Inserte la repisa en
las lancetas inferiores.
2Diagrama 2
Todas las lancetas
deben apuntar hacia
ARRIBA tanto posterior
como lateral.
La pestaña va
por debajo de
la parte posterior

PAGE 8 OF 12 0321 IH-1105
7. Coloque la unidad en posición vertical y apriete
todas las tuercas y los pernos de la unidad.
8. Inserte las repisas (4) a los
niveles deseados.
(Vea Diagrama 7)
NOTA: Para colocar
las repisas, primero
debe inclinar
ligeramente la
repisa a la izquierda
o derecha antes de insertarla en la unidad.
9. Coloque la puerta izquierda (8) en la unidad
colocándola en las bisagras, alineando los orificios
de la bisagra, insertando los pernos de la bisagra
en las ranuras y luego inserte el extremo plano de
un desarmador en los pernos de la bisagra y use un
martillo para insertarlas. (Vea Diagrama 8)
10. Coloque la puerta derecha (9) en la unidad de la
misma forma que colocó la puerta izquierda.
(Vea Diagrama 9)
NOTA: Si tiene
problemas con la
alineación de las
puertas, podría ser
debido a que el
gabinete no está
nivelado. Utilice la
llave de tuercas
incluida para ajustar
el nivel de las patas
en las esquinas
frontales inferiores.
Debe insertar la llave
de tuercas por dentro
del gabinete hasta las
patas y ajustar cuanto sea necesario.
INSTALACIÓN DEL ASA/SISTEMA DE CIERRE
1. Coloque el asa de bloqueo
(11) sobre la puerta derecha
y fíjela con dos pernos
ranurados de cabeza
hexagonal de #8-32 x 1/4" y
rondanas de seguridad.
(Vea Diagrama 10)
2. Gire el asa a la posición
de abierto. Coloque
la leva con seguro
(12) sobre el vástago
cuadrado del asa de la
puerta. El pestillo debe
apuntar hacia abajo
como se muestra. (Vea
Diagrama 11) Coloque
el pasador de chaveta
(13) a través del orificio
del vástago cuadrado. (Vea Diagrama 12)
3. Con el asa todavía en la posición de abierto, fije las
barras de seguridad (10) a la leva con seguro. (Vea
Diagrama 13) Una vez en posición, gire lentamente
el asa de la puerta a la posición de cerrado de
forma que las barras de seguridad sobresalgan de
los orificios en la parte superior e inferior de la puerta.
4. Deslice las insertas de la guía de la barra de
seguridad de nylon (14) sobre los extremos de la
barra de seguridad y a través de las ranuras de
la puerta. Empuje con firmeza hasta que las guías
encajen en su lugar. Si es necesario, gire el asa
de nuevo a la posición de abierto y golpéela con
suavidad con un mazo hasta que las guías encajen
en su lugar. (Vea Diagrama 14)
CONTINUACIÓN DE ENSAMBLE
10
12
Diagrama 13 14
14
Diagrama 14
11
Diagrama 10
13
12
Diagrama 11
Diagrama 12
158
Diagrama 8
9
Diagrama 9
9
4
Diagrama 7
8
00-295-551
0
uline.mx

PAGE 9 OF 12 0321 IH-1105
1-800-295-5510
uline.ca
ARMOIRE INDUSTRIELLE
H-1105, H-2216
π
OUTILS REQUIS
Tournevis à douille de
11/32po (compris)
Tournevis à tête plate
Marteau
MISE EN GARDE! Certaines pièces
peuvent avoir des bords tranchants.
Faites attention lorsque vous manipulez
les diverses pièces, afin d'éviter les
blessures. Pour votre sécurité, portez des
gants de travail lors de l'assemblage.

PAGE 10 OF 12 0321 I H -110 5
8
2 1
7
4
6
5
15
16
14
14
12
13
10
11
9
3
ENSEMBLE PRINCIPAL
PIÈCES
ENSEMBLE DE LA POIGNÉE
#DESCRIPTION QTÉ
1Panneau arrière 1
2Panneau latéral gauche 1
3Panneau latéral droit 1
4Tablette 4
5 Seuil de cadre 1
6 Tablette du bas 1
7Dessus de l'armoire 1
8Porte gauche 1
9Porte droite 1
#DESCRIPTION QTÉ
10 Barre de verrouillage (ensemble) 1
11 Poignée de verrouillage avec clés et matériel 1
12 Came de verrouillage 1
13 Goupille fendue 1
14 Embout pour barre de verrouillage (nylon) 2
15 Axe de charnière 6
16 Tournevis à douille 1
Boulon n°8-32x 3/8 po (non illustré) 44
Écrou n°8-32 (non illustré) 44

PAGE 11 OF 12 0321 I H -110 5
1. Placez le panneau arrière (1) sur une surface
protégée. Les brides inférieures doivent être
orientées vers le haut. (Voir Figure1)
REMARQUE: Lorsque vous boulonnez
l'unité, laissez les boulons légèrement
desserrés jusqu'à l'étape 7, sauf indication
contraire.
2. Fixez le panneau latéral gauche (2) au panneau
arrière en positionnant la bride juste derrière le
panneau arrière et en boulonnant le panneau
arrière au panneau latéral à l'aide de sept boulons
et écrous. Assurez-vous que les crochets sur toutes
les bandes de réglage des tablettes pointent dans
la même direction. (Voir Figure2)
3. Fixez le dessus de l'armoire (7) à l'unité en glissant la
bride extérieure par-dessus l'arrière de l'unité et la
bride latérale sur le panneau latéral de l'unité. Les
goujons filetés doivent s'insérer dans les trous de la
bride supérieure latérale et être fixés à l'aide de trois
écrous. Fixez le panneau arrière au dessus de l'armoire
à l'aide de quatre boulons et écrous. (Voir Figure3)
4. Fixez le panneau latéral droit (3) au panneau arrière
de la même manière qu'à l'étape 2. Assurez-vous
que la bride repose juste derrière le panneau arrière
et que les crochets sur les bandes de réglage des
tablettes pointent dans la même direction que celles
du panneau arrière et du panneau latéral gauche.
Poussez le panneau latéral droit vers le haut afin que les
goujons s'insèrent dans les trous de la bride supérieure
latérale et fixez à l'aide de trois écrous. (Voir Figure4)
5. Fixez le seuil de cadre (5) aux côtés. Placez les
écrous lâchement sur chacun des goujons et glissez
les extrémités du seuil de cadre dans les fentes sur
les deux côtés de l'unité. Serrez ensuite les écrous
fermement. (Voir Figure5)
6. Placez la bride arrière de la tablette du bas (6)
dans les crochets inférieurs du panneau arrière
et des panneaux latéraux. La bride qui comporte
deux trous doit être orientée vers l'avant, et elle doit
reposer sur le seuil de cadre. Insérez les boulons à
travers la tablette du bas et le seuil de cadre, la tête
des boulons orientée vers l'avant de l'unité. Fixez à
l'aide de deux écrous. (Voir Figure6)
MONTAGE
7
3
Figure 4
6
25
1Figure 1
Figure 6
Figure 2
Figure 3
Figure 5
Les écrous sont placés
lâchement sur les goujons
du seuil de cadre.
Glissez les extrémités dans les fentes au
bas des panneaux latéraux.
La bride est orientée vers le haut.
Deux trous
doivent être
à l'avant
Insérez la tablette dans les
crochets inférieurs.
Tous les crochets
pointent vers le
HAUT sur les panneaux
arrière et latéraux.
La bride se place
sous le panneau
arrière.

PAGE 12 OF 12 0321 I H -110 5
7. Placez l'unité en position verticale et serrez tous les
écrous et boulons de l'unité.
8. Insérez les tablettes (4) à
la hauteur souhaitée.
(Voir Figure7)
REMARQUE: Pour
poser les tablettes,
vous devez d'abord
incliner les tablettes
légèrement vers la
gauche ou la droite
avant de les insérer dans l'unité.
9. Fixez la porte gauche (8) à l'unité en plaçant la porte
sur les charnières, en alignant les trous de charnière
et en déposant les axes de charnière dans les fentes.
Placez le côté plat d'un tournevis sur chacun des axes
et tapotez dessus à l'aide d'un marteau pour les faire
rentrer complètement dans les charnières. (Voir Figure8)
10. Fixez la porte droite (9) à l'unité de la même
manière que vous avez fixé la porte gauche.
(Voir Figure9)
REMARQUE : Si vous
avez des problèmes
avec l'alignement
des portes, cela peut
être dû au fait que
l'armoire n'est pas
de niveau. Utilisez le
tournevis à douille
inclus pour ajuster les
pieds de nivellement
situés aux deux coins
inférieurs avant. Le
tournevis à douille doit
être inséré à l'intérieur
de l'armoire vers les
pieds. Ajustez si nécessaire.
INSTALLATION DE LA POIGNÉE DE VERROUILLAGE
1. Placez la poignée de
verrouillage (11) sur la porte
droite et fixez à l'aide de
deux boulons à encoches
à tête hexagonale n°8-32
x 1/4po et de rondelles de
blocage. (Voir Figure10)
2. Tournez la poignée en
position ouverte. Placez
la came de verrouillage
(12) sur la tige carrée
de la poignée de porte.
Le loquet doit être
orienté vers le bas,
comme illustré. (Voir
Figure11) Insérez la
goupille fendue (13)
dans le trou de la tige
carrée. (Voir Figure12)
3. Avec la poignée toujours en position ouverte,
accrochez les barres de verrouillage (10) à la came
de verrouillage. (Voir Figure 13) Une fois en position,
tournez lentement la poignée de porte en position
fermée afin que les barres de verrouillage sortent
des trous dans le haut et le bas de la porte.
4. Glissez les guides de barre de verrouillage en nylon
(14) sur les extrémités des barres de verrouillage et
à travers les fentes de la porte. Appuyez fermement
jusqu'à ce que les guides s'enclenchent dans la porte.
Si nécessaire, tournez la poignée en position ouverte et
tapotez doucement avec un marteau jusqu'à ce que
les guides s'enclenchent. (Voir Figure14)
MONTAGE SUITE
10
12
Figure 13 14
14
Figure 14
11
Figure 10
13
12
Figure 11
Figure 12
4
Figure 7
158
Figure 8
9
Figure 9
9
1
-800-295-551
0
uline.ca
