U-Line H-9045 User manual

PAGE 1 OF 9 0221 IH-9045
HARD-WIRED EXIT SIGN
1-800-295-5510
uline.com
H-9045, H-9275
SAFETY
CAUTION! When using electrical equipment,
always follow basic safety precautions, including:
• Do not use outdoors.
• Do not mount near gas or electric heaters.
• Do not let power cords touch hot surfaces.
• Use caution when servicing batteries to avoid
possible shorting.
• Mount in locations and at heights where it
will not readily be subjected to tampering by
unauthorized personnel.
• Use of accessories not recommended by the
manufacturer may cause an unsafe condition.
• Do not use this equipment for anything other
than intended use.
• Before wiring to AC service, turn off AC power
at fuse or circuit breaker.
• Disconnect AC power and unplug battery
before servicing.
• Only use specified lamps in the fixture.
NOTE: Battery in unit may not be fully charged.
After AC service is supplied to unit, let battery
charge for at least 24 hours before performing
any tests.
TOOLS NEEDED
Phillips ScrewdriverFlathead Screwdriver
BACK MOUNTING
1. Unit comes with EXIT panels on front and back.
Remove back EXIT panel and replace with back
plate. Drill 1/4" holes into oblong knock outs on back
plate that correspond to junction box holes to be
used. (See Figure 1)
2. Feed transformer input leads through center hole of
back plate and make the proper connections.
(See Figures 2-3)
NOTE: If using 120VAC, connect black and white
leads to building utility.
NOTE: If using 277VAC, connect orange and
white leads to building utility.
NOTE: In some cases, not all leads will be used.
Cap off unused wire.
INSTALLATION
Figure 1
Wire Nuts
Oblong Knock Outs
Back Plate
EXIT Panel
Diffuser
Junction
Box
Plastic
Housing
Snap-in
Directional Arrow
120VAC 277VAC
Connect black and white
leads to building utility.
Connect orange and white
leads to building utility.
Cap Unused
Orange Wire
Figure 2
Cap Unused
Black Wire
Figure 3
Para Español, vea páginas 4-6.
Pour le français, consulter les pages 7-9.

PAGE 2 OF 9 0221 IH-9045
3. Feed excess wire into junction box and secure back
plate to junction box. (See Figure 1)
4. Snap in arrows on EXIT panel as required. Then snap
EXIT panel to housing: top first, then bottom. (See Figure 1)
NOTE: Use flexible conduit only. (See Figure 4)
SIDE MOUNTING
1. Attach crossbar to junction box. Set the crossbar so
longer blade is touching junction box. (See Figure 5)
2. Open the EXIT housing. (See Figure 6) Feed the
transformer input leads through side hole, being sure to
secure wire into wire guides molded at edges of sign.
3. Attach sign to canopy by inserting canopy into sign at
an angle. Twist to secure. (See Figure 5)
4. Feed transformer input leads through center hole
and make the proper connections. (See Figures 2-3)
NOTE: If using 120VAC, connect black and white
leads to building utility.
NOTE: If using 277VAC, connect orange and
white leads to building utility.
NOTE: In some cases, not all leads will be used.
Cap off unused wire.
5. Feed excess wire into junction box and align holes in
canopy with holes in crossbar. Use screws supplied
to tighten canopy to crossbar so canopy is securely
fastened and tight against wall. (See Figure 5)
6. Snap in arrows to EXIT panel as required. Then snap
EXIT panel to housing: top first, then bottom.
NOTE: Use flexible conduit only. (See Figure 4)
7. Press test button to turn on LED heads. Adjust lamp
heads if needed. (See Figure 7)
CEILING MOUNTING
1. Attach crossbar to junction box. Set the crossbar so
the longer blade touches junction box.
(See Figure 8)
2. Open the EXIT housing. (See Figure 6) Feed the
transformer input leads through top hole, being sure
to secure wire into wire guides molded at edges of
sign.
INSTALLATION CONTINUED
Figure 7
Figure 6
Figure 4
Figure 8
Crossbar
Canopy
EXIT Panel
Diffuser
Junction Box
Plastic Housing
Snap-in
Directional Arrow
Figure 5 Wire Nuts
Crossbar
Canopy Back Plate
EXIT Panel
Diffuser
Junction
Box
Plastic
Housing
Snap-in
Directional Arrow
Crossbar Screws
(not included)

PAGE 3 OF 9 0221 IH-9045
CAUTION! Battery Connector is shipped
disconnected. Snap connector into
socket at installation. (See Figure 10)
Use Manual Battery Test Switch on side of unit
to test. Red LED indicates normal operation.
(See Figure 11)
BATTERY
Manual Battery
Test Switch
Red LED
Figure 10 Figure 11
Battery
Connector Battery
Socket
1
-800-295-551
0
uline.com
INSTALLATION CONTINUED
3. Attach sign to canopy by inserting canopy into sign at
an angle. Twist to secure. (See Figure 9)
4. Feed transformer input leads through center hole
and make the proper connections. (See Figures 2-3)
NOTE: If using 120VAC, connect black and white
leads to building utility.
NOTE: If using 277VAC, connect orange and
white leads to building utility.
NOTE: In some cases, not all leads will be used.
Cap off unused wire.
5. Feed excess wire into junction box and align holes
in canopy to crossbar so that canopy is securely
fastened and tight against the ceiling.
6. Snap in arrows to EXIT panel as required. Then snap
EXIT panel to housing: top first, then bottom.
Figure 9
Canopy

PAGE 4 OF 9 0221 IH-9045
SEÑALAMIENTO "EXIT"
CON CABLEADO
800-295-5510
uline.mx
H-9045, H-9275
SEGURIDAD
¡PRECAUCIÓN! Cuando utilice equipos eléctricos,
siempre siga las precauciones de seguridad
básicas, que incluye:
• No lo utilice en exteriores.
• No lo instale cerca de calentadores de gas
o eléctricos.
• No permita que el cable eléctrico toque
superficies calientes.
• Tome sus precauciones al darle
mantenimiento a las baterías para evitar
posibles cortocircuitos.
• Instale en lugares y alturas donde no quede
al alcance de personal no autorizado para
manipularlo.
• El uso de accesorios no recomendados por el
fabricante podría causar condiciones inseguras.
• No utilice este equipo para otra cosa que no
sea su uso previsto.
• Antes de conectar el cableado a la electricidad,
corte la alimentación de la corriente en el
fusible o el interruptor de circuitos.
• Desconecte la corriente de electricidad y
desenchufe la batería antes de realizar un
mantenimiento.
• Solo utilice los focos especificados en la base.
NOTA: La batería en esta unidad podría no estar
cargada por completo. Después de efectuar el
mantenimiento eléctrico a la unidad, permita
que la batería se cargue al menos 24 horas
antes de realizar alguna prueba.
HERRAMIENTAS NECESARIAS
Desarmador de CruzDesarmador Plano
INSTALACIÓN POSTERIOR
1. La unidad viene con paneles "EXIT" por el frente
y por detrás. Retire el panel "EXIT" posterior y
reemplácelo con la placa posterior. Taladre orificios
de 1/4" en las entradas alargadas de la placa
posterior que correspondan a los orificios de la caja
de conexiones que utilizará. (Vea Diagrama 1)
2. Inserte las puntas de entrada del transformador por
el orificio central de la placa posterior y realice las
conexiones adecuadas. (Vea Diagramas 2-3)
NOTA: Si usa 120VAC, conecte las puntas
negras y blancas a la instalación del edificio.
NOTA: Si usa 277VAC, conecte las puntas
naranjas y blancas a la instalación del edificio.
NOTA: En algunos casos, no se utilizarán todas
las puntas. Bloquee los cables que no utilizará.
INSTALACIÓN
Diagrama 1 Tuercas para
Cable
Entradas Alargadas
Placa
Posterior
Panel "EXIT"
Difusor
Caja de
Conexiones
Cubierta
De Plástico
Flecha Direccional
de Ajuste a Presión
120VAC 277VAC
Conecte las puntas
negras y blancas a la
instalación del edificio.
Conecte las puntas
naranjas y blancas a la
instalación del edificio.
Tapa de Cable
Naranja Sin Uso
Diagrama 2
Tapa de Cable
Negro Sin Uso
Diagrama 3

PAGE 5 OF 9 0221 IH-9045
3. Inserte el excedente de alambre en la caja de
conexiones y asegure la placa posterior a esta.
(Vea Diagrama 1)
4. Ajuste las flechas del panel "EXIT" a presión según
sea necesario. Luego fije el panel "EXIT" a presión a
la cubierta: primero arriba y luego abajo.
(Vea Diagrama 1)
NOTA: Solo utilice conducto flexible.
(Vea Diagrama 4)
INSTALACIÓN POR EL LADO
1. Fije la barra transversal a la caja de conexiones.
Ajuste la barra transversal de modo que el filo más
largo toque la caja de conexiones. (Vea Diagrama 5)
2. Abra la cubierta "EXIT". (Vea Diagrama 6) Inserte las
puntas de entrada del transformador a través del
orificio lateral asegurándose de fijar el alambre a
las guías para alambre moldeadas a los bordes del
señalamiento.
3. Fije el señalamiento a la base insertando la base al
señalamiento en ángulo. Gire para asegurar.
(Vea Diagrama 5)
4. Inserte las puntas de entrada del transformador
por el orificio central y realice las conexiones
adecuadas. (Vea Diagramas 2-3)
NOTA: Si usa 120VAC, conecte las puntas
negras y blancas a la instalación del edificio.
NOTA: Si usa 277VAC, conecte las puntas
naranjas y blancas a la instalación del edificio.
NOTA: En algunos casos, no se utilizarán todas
las puntas. Bloquee los cables que no utilizará.
5. Inserte el excedente de alambre en la caja de
conexiones y alinee los orificios con aquellos en la
barra transversal. Use los tornillos suministrados para
ajustar la base a la barra transversal de modo que
la base esté bien ajustada contra la pared.
(Vea Diagrama 5)
6. Ajuste las flechas al panel "EXIT" a presión según
sea necesario. Luego fije el panel "EXIT" a presión a
la cubierta: primero arriba y luego abajo.
NOTA: Solo utilice conducto flexible.
(Vea Diagrama 4)
7. Presione el botón de prueba para encender los
focos LED. Ajuste los cabezales de lámpara de ser
necesario. (Vea Diagrama 7)
INSTALACIÓN EN TECHO
1. Fije la barra transversal a la caja de conexiones.
Ajuste la barra transversal de modo que el filo más
largo toque la caja de conexiones.
(Vea Diagrama 8)
CONTINUACIÓN DE INSTALACIÓN
Diagrama 6
Diagrama 4
Diagrama 8
Barra Transversal
Base
Panel "EXIT"
Difusor
Caja de Conexiones
Cubierta de Plástico
Flecha Direccional
de Ajuste a Presión
Diagrama 5 Tuercas para Cable
Barra
Transversal
Base Placa Posterior
Panel "EXIT"
Difusor
Caja de
Caja
Cubierta
De Plástico
Flecha Direccional
de Ajuste a Presión
Tornillos para
Barra Transversal
(no incluidos)
Diagrama 7

PAGE 6 OF 9 0221 IH-9045
¡PRECAUCIÓN! El Conector de Batería
se envía desconectado. Ajuste el
conector al enchufe al instalar.
(Vea Diagrama 10)
Use el Interruptor de Prueba de la Batería
Manual en el lateral de la unidad para
probarla. El LED Rojo indica el funcionamiento
normal. (Vea Diagrama 11)
BATERÍA
Interruptor Manual de
Prueba de la Batería
LED Rojo
Diagrama 10 Diagrama 11
Conector de
Batería Batería
Enchufe
CONTINUACIÓN DE INSTALACIÓN
2. Abra la cubierta "EXIT". (Vea Diagrama 6) Inserte las
puntas de entrada del transformador a través del
orificio superior asegurándose de fijar el alambre a
las guías para alambre moldeadas a los bordes del
señalamiento.
3. Fije el señalamiento a la base insertando la base en
el señalamiento a un ángulo. Gire para asegurar.
(Vea Diagrama 9)
4. Inserte las puntas de entrada del transformador
por el orificio central y realice las conexiones
adecuadas. (Vea Diagramas 2-3)
NOTA: Si usa 120VAC, conecte las puntas
negras y blancas a la instalación del edificio.
NOTA: Si usa 277VAC, conecte las puntas
naranjas y blancas a la instalación del edificio.
NOTA: En algunos casos, no se utilizarán todas
las puntas. Bloquee los cables que no utilizará.
5. Inserte el excedente de alambre en la caja de
conexiones y alinee los orificios de la base a la
barra transversal de modo que la base esté bien
ajustada contra el techo.
6. Ajuste las flechas al panel "EXIT" a presión según
sea necesario. Luego fije el panel "EXIT" a presión a
la cubierta: primero arriba y luego abajo.
Diagrama 9
Base
8
00-295-551
0
uline.mx

PAGE 7 OF 9 0221 IH-9045
ENSEIGNE DE « EXIT »
CÂBLÉE
1-800-295-5510
uline.ca
H-9045, H-9275
SÉCURITÉ
MISE EN GARDE! Lors de l'utilisation d'appareils
électriques, vous devez toujours respecter les
règles de sécurité de base, dont les suivantes :
• N'utilisez pas l'équipement à l'extérieur.
• Ne l'installez pas à proximité de radiateurs
électriques ou à gaz.
• Ne laissez pas le cordon d'alimentation entrer
en contact avec une surface chaude.
• Faites preuve de prudence lors de l'entretien
des batteries pour éviter un court-circuit.
• Installez l'équipement à un endroit et à
une hauteur où il ne sera pas facilement
accessible par des personnes non autorisées.
• L'utilisation d'accessoires non recommandés
par le fabricant pourrait entraîner des
situations dangereuses.
• N'utilisez pas cet équipement à d'autres fins
que celles prévues.
• Avant de brancher le câble au réseau
électrique, coupez l'alimentation CA au
fusible ou au disjoncteur.
• Débranchez l'alimentation CA et la batterie
avant de procéder à l'entretien.
• Utilisez uniquement les lampes spécifiées
dans le luminaire.
REMARQUE : La batterie dans cet appareil
peut ne pas être pleinement chargée. Une
fois que l'appareil est alimenté en CA, laissez
la batterie se charger pendant au moins 24
heures avant de procéder à des tests.

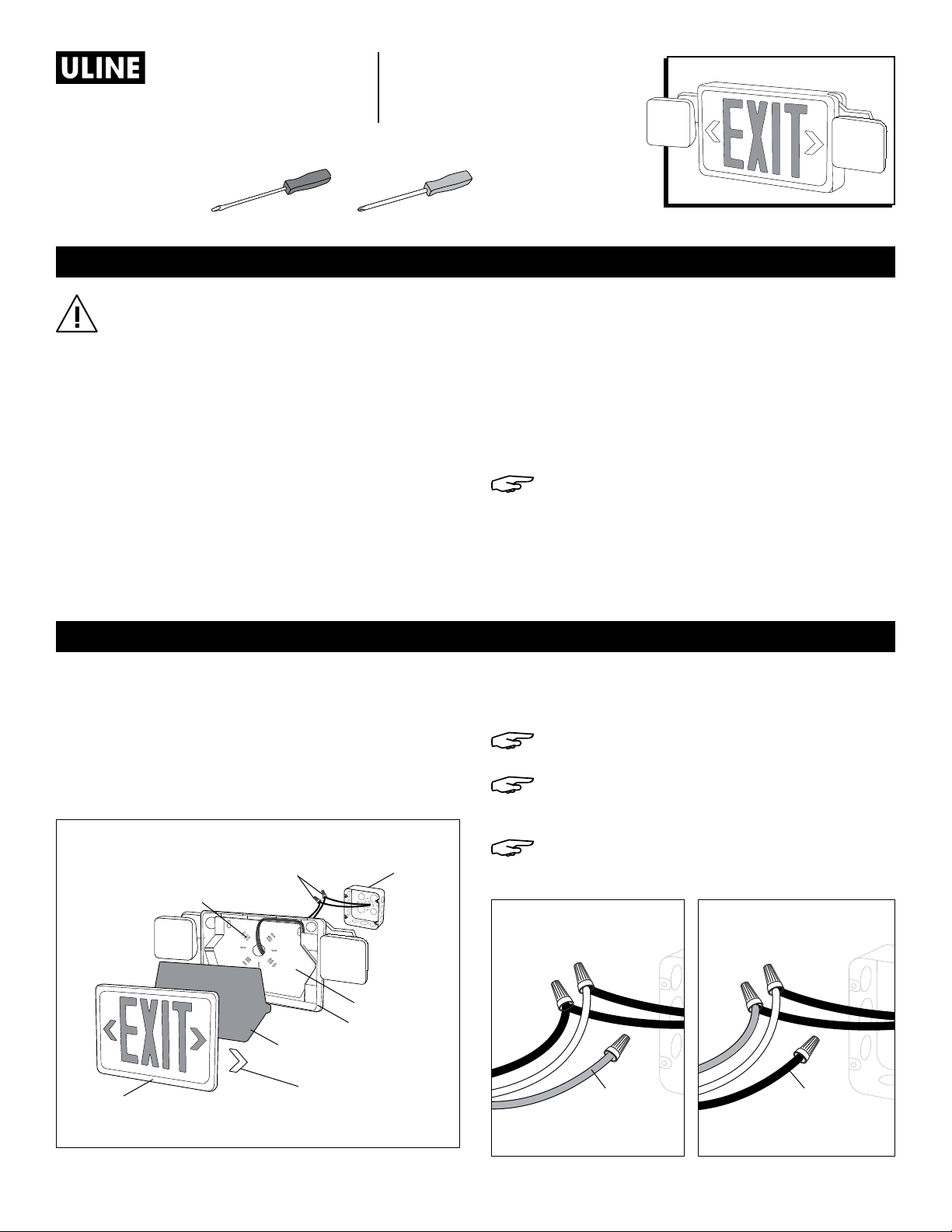

OUTILS REQUIS
Tournevis cruciformeTournevis à tête plate
FIXATION PAR L'ARRIÈRE
1. L'enseigne est livrée avec des panneaux « EXIT »
à l'avant et à l'arrière. Retirez le panneau « EXIT »
arrière et remplacez-le par la plaque arrière. Percez
des trous de 1/4 po dans les parties oblongues de la
plaque qui correspondent aux trous qui doivent être
utilisés sur la boîte de jonction. (Voir Figure 1)
2. Acheminez les fils d'entrée du transformateur à travers
le trou au centre de la plaque arrière, puis procédez
aux branchements adéquats. (Voir Figures 2 et 3)
REMARQUE: Si vous utilisez du courant à 120 VCA,
branchez les fils blanc et noir au réseau électrique.
REMARQUE: Si vous utilisez du courant à 277 VCA,
connectez les fils orange et blanc au réseau
électrique.
REMARQUE: Dans certains cas, les fils ne seront
pas tous utilisés. Recouvrez les fils restants non
utilisés d'un capuchon.
INSTALLATION
Figure 1 Capuchons
de connexion
Parties oblongues
Plaque arrière
Panneau
«Exit»
Diffuseur
Boîte de jonction
Boîtier en
plastique
Flèches directionnelles
enclenchables
Figure 2 Figure 3
120 VCA
Branchez les fils noir et
blanc au réseau électrique.
Recouvrez le fil
orange inutilisé
d'un capuchon
Recouvrez le fil
noir inutilisé d'un
capuchon
277 VCA
Branchez les fils orange et
blanc au réseau électrique.

PAGE 8 OF 9 0221 IH-9045
3. Acheminez le surplus de fils dans la boîte de
jonction et fixez la plaque à la boîte de jonction.
(Voir Figure 1)
4. Enclenchez les flèches sur le panneau « EXIT »
comme demandé. Enclenchez ensuite le panneau
« EXIT » au boîtier : commencez par le haut d'abord,
puis après le bas. (Voir Figure 1)
REMARQUE: Utilisez uniquement des conduits
flexibles. (Voir Figure 4)
FIXATION LATÉRALE
1. Reliez la barre croisée à la boîte de jonction.
Placez-la de façon à ce que la longue lame touche
la boîte de jonction. (Voir Figure 5)
2. Ouvrez le boîtier « EXIT ». (Voir Figure 6) Acheminez les
fils d'entrée du transformateur à travers le trou latéral
en veillant à bien fixer les câbles dans les guides
moulés pour câbles situés sur les bords de l'enseigne.
3. Fixez l'enseigne à la hotte en insérant la hotte en biais
dans l'enseigne. Tournez pour fixer. (Voir Figure 5)
4. Acheminez les fils d'entrée du transformateur
à travers le trou central, puis procédez aux
branchements adéquats. (Voir Figures 2 et 3)
REMARQUE: Si vous utilisez du courant à
120 VCA, branchez les fils blanc et noir au
réseau électrique.
REMARQUE: Si vous utilisez du courant à
277 VCA, branchez les fils orange et blanc au
réseau électrique.
REMARQUE: Dans certains cas, les fils ne seront
pas tous utilisés. Recouvrez les fils restants non
utilisés d'un capuchon.
5. Acheminez le surplus de fils dans la boîte de
jonction et alignez les trous de la hotte sur les trous
de la barre croisée. Utilisez les vis fournies pour bien
serrer la hotte sur la barre croisée et la maintenir
fermement contre le mur. (Voir Figure 5)
6. Enclenchez les flèches sur le panneau « EXIT »
comme demandé. Enclenchez ensuite le panneau
« EXIT » au boîtier : commencez par le haut d'abord,
puis après le bas.
REMARQUE: Utilisez uniquement des conduits
flexibles. (Voir Figure 4)
7. Appuyez le bouton d'essai pour allumer les têtes
d'éclairage à DEL. Ajustez les têtes d'éclairage au
besoin. (Voir Figure 7)
INSTALLATION SUITE
Figure 7
Figure 6
Figure 4
Figure 5 Capuchons de
connexion
Barre
croisée
Hotte Plaque arrière
Panneau «Exit»
Diffuseur
Boîte de
jonction
Boîtier en
plastique
Flèches
directionnelles
enclenchables
Vis de barre
croisée
(non comprises)

PAGE 9 OF 9 0221 IH-9045
MISE EN GARDE! Le connecteur de
la batterie est expédié débranché.
Enclenchez le connecteur dans
la douille lors de l'installation.
(Voir Figure 10)
Utilisez l'interrupteur d'essai manuel de la
batterie situé sur le côté de l'appareil pour
effectuer le test. Le voyant à DEL rouge indique
un fonctionnement normal. (Voir Figure 11)
BATTERIE
Interrupteur
d'essai manuel
de la batterie
Voyant
rouge à DEL
Figure 10 Figure 11
Connecteur
de batterie Batterie
Douille
INSTALLATION SUITE
FIXATION AU PLAFOND
1. Reliez la barre croisée à la boîte de jonction. Placez
la barre croisée de façon à ce que la longue lame
touche la boîte de jonction. (Voir Figure 8)
2. Ouvrez le boîtier « EXIT ». (Voir Figure 6) Acheminez
les fils d'entrée du transformateur à travers le trou
supérieur en veillant à bien fixer les câbles dans les
guides moulés pour câbles situés sur les bords de
l'enseigne.
3. Fixez l'enseigne à la hotte en insérant la hotte en biais
dans l'enseigne. Tournez pour fixer. (Voir Figure 9)
4. Acheminez les fils d'entrée du transformateur
à travers le trou central, puis procédez aux
branchements adéquats. (Voir Figures 2 et 3)
REMARQUE: Si vous utilisez du courant à 120
VCA, branchez les fils blanc et noir au réseau
électrique.
REMARQUE: Si vous utilisez du courant à 277
VCA, branchez les fils orange et blanc au
réseau électrique.
REMARQUE: Dans certains cas, les fils ne seront
pas tous utilisés. Recouvrez les fils restants non
utilisés d'un capuchon.
5. Acheminez le surplus de fils dans la boîte de
jonction et alignez les trous de la hotte sur les trous
de la barre croisée de façon à ce que la hotte soit
fixée et maintenue fermement au plafond.
6. Enclenchez les flèches sur le panneau « EXIT »
comme demandé. Enclenchez ensuite le panneau
« EXIT » au boîtier : commencez par le haut d'abord,
puis après le bas.
Figure 9
Hotte
Figure 8
Barre croisée
Hotte
Panneau «EXIT»
Diffuseur
Boîte de jonction
Boîtier en plastique
Flèches
directionnelles
enclenchables
1
-800-295-551
0
uline.ca
