Villager ATLAS 5101 T User guide

Villager
ATLAS 5101 T (SI)

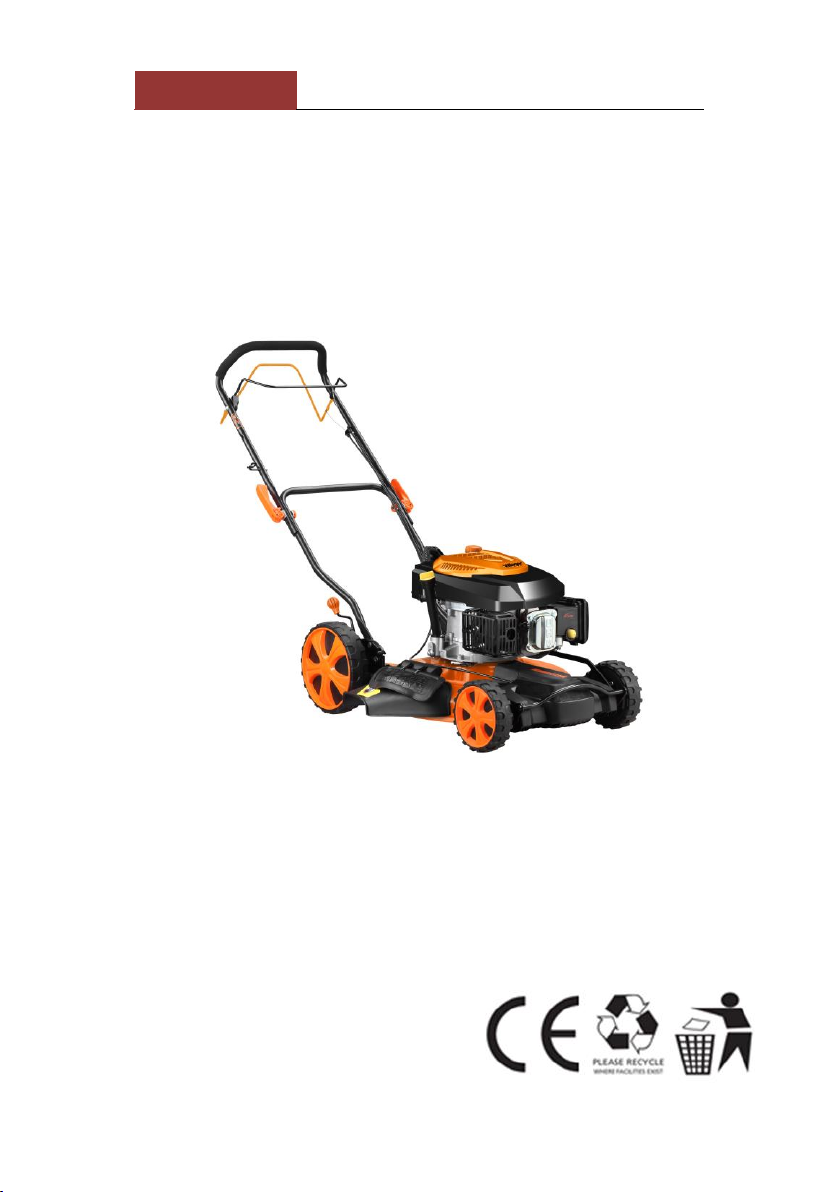

MOTORNA KOSILNICA
Villager ATLAS 5101 T
Originalna navodila za uporabo
POZOR:
Pred uporabo preberite in upoštevajte vsa varnostna opozorila.

Villager
ATLAS 5101 T (SI)
2
Zahvaljujemo se Vam za nakup motorne kosilnice
Z namenom zagotavljanja najboljših rezultatov pri uporabi Vaše
motorne kosilnice, prosimo, da pred uporabo pazljivo preberete vsa
navodila glede varnosti in dela..
ZNAČILNOSTI IZDELKA
Bencinski motor
2.6 kW / 146 cm3
Št. vrtljajev motorja
2800 o/min
Širina košnje
501 mm
Nastavljiva višina košnje
25-75 mm
Stopnja zvočnega tlaka
81.0 dB(A) (K=3.0)
Stopnja zvočne moči
92.9 dB(A) (K=2)
Zagotovljena stopnja zvočne moči
96 dB(A)
Max. vrednost vibracij
4.89 m/s2 (K=1.5)

Villager
ATLAS 5101 T (SI)
3

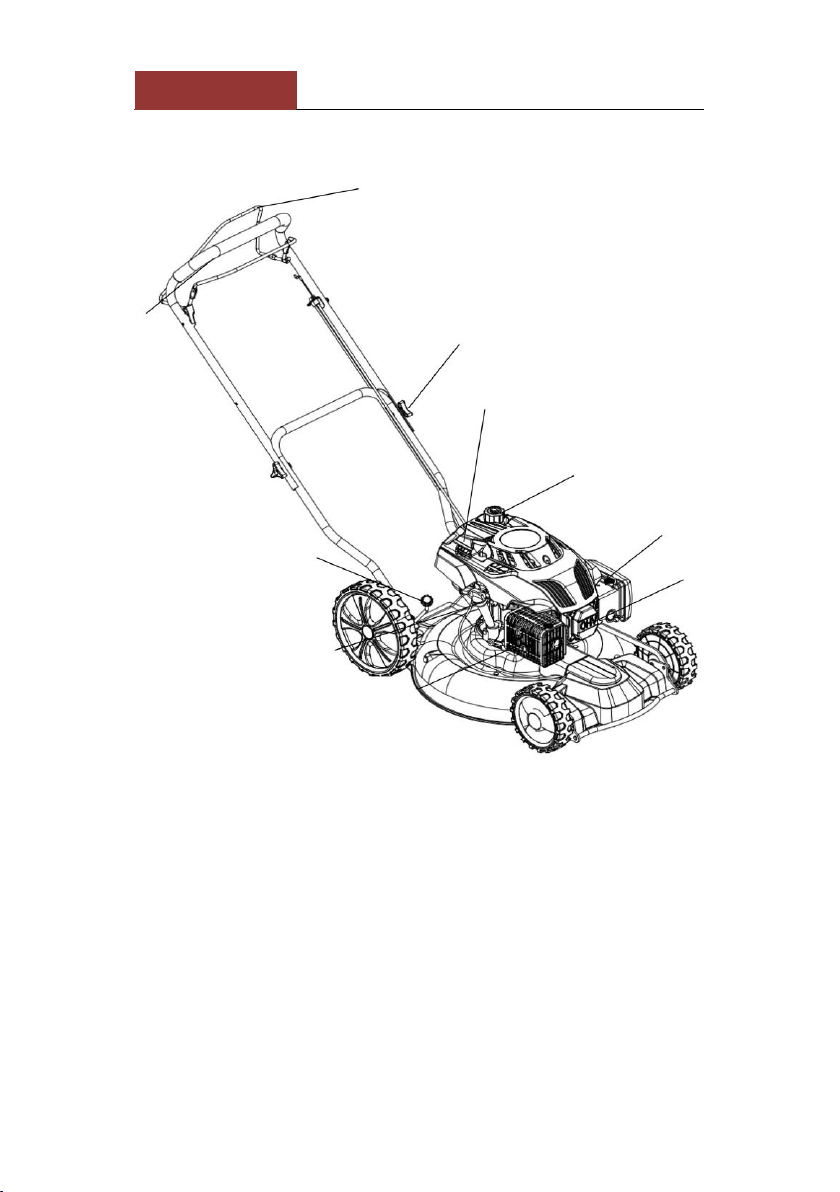

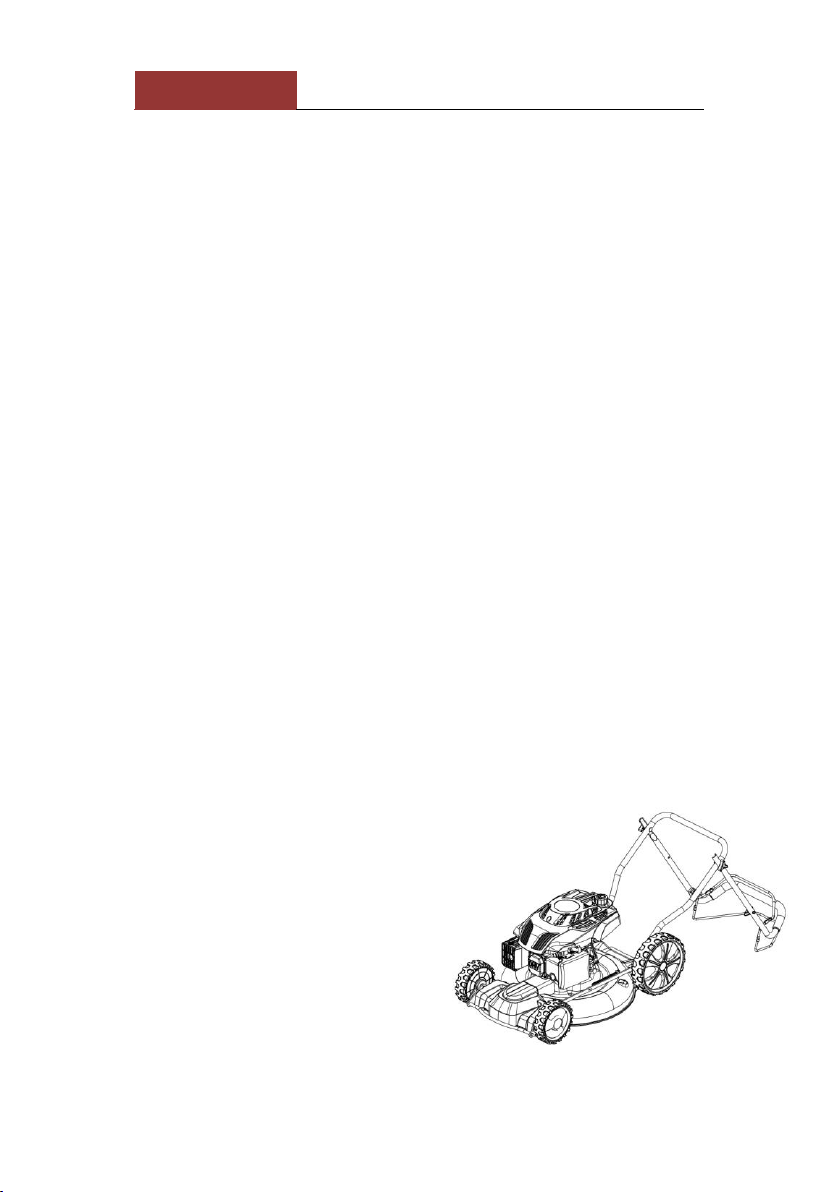

Pogonska ročica
Posebna
matica
Zagonska
ročica
Pokrovček
posode za
gorivo
Zračni filter
Svečk
a
Ročica za
nastavitev
višine
Merilna
palica za
olje
Izpuh
Zavorna
ročica

Villager
ATLAS 5101 T (SI)
4
Usposabljanje
Pazljivo preberite ta navodila: Seznanite se z upravljanjem ter s
pravilno uporabo opreme;
a) Nikoli ne dovolite otrokom niti drugim osebam, ki niso
seznanjene s temi navodili, uporabe te kosilnice. Lokalni predpisi
lahko omejijo starost upravljalca;
b) Nikoli ne kosite v primeru, da so ljudje, še posebej otroci ali hišni
ljubljenčki, v bližini;
c) Zavedajte se, da je upravljalec ali uporabnik odgovoren za
nesrečne primere in nevarne situacije, ki se lahko zgodijo glede
drugih oseb ali njihovega premoženja;
Priprava
a) Med košnjo vedno nosite trpežno obutev in dolge hlače. Ne
delajte z napravo, če ste bosi ali v sandalih.
b) Podrobno preverite področje košnje, na katerem se bo naprava
uporabljala, in odstranite vse predmete, katere bi naprava lahko
pobrala in izvrgla.
c) OPOZORILO - Bencin je visoko vnetljiv!
- skladiščite gorivo v atestiranih vsebnikih;
- nalivanje goriva opravljajte le zunaj in ne kadite med nalivanjem;
- dolijte gorivo pred zagonom motorja. Nikoli ne snemajte
pokrovčka in ne nalivajte goriva med delovanje motorja ali dokler je
le-ta še vedno vroč;
- v primeru, da se gorivo razlije, ne poskušajte zagnati naprave,
temveč oddaljite napravo iz področja, kjer se je razlitje pripetilo, in
se izogibajte kakršnemu koli viru vžiga, dokler bencinski hlapi ne
izhlapijo;
- vrnite trdno vse pokrovčke vsebnika in rezervoarja goriva;
d) zamenjajte nedelujoče dušilnike;
e) pred uporabo vedno vizualno preverite morebitno obrabljenost
ali poškodbe na rezilih, vijakih rezil ali sklopih rezil. Zamenjajte
obrabljena ali poškodovana rezila in vijake v kompletu z namenom
zagotavljanja pravilnega ravnotežja.

Villager
ATLAS 5101 T (SI)
5
Delo
a) Ne vžigajte motorja v zaprtih prostorih, kjer lahko pride do
kopičenja nevarnih hlapov ogljikovega monoksida;
b) Kosite le podnevi ali v pogojih dobre umetne razsvetljave;
c) izogibajte se delu z opremo v vlažni travi, kadar koli je to možno;
d) zmeraj zagotovite, da na pobočjih trdno stojite;
e) hodite, nikoli ne tecite;
f) kosite prečno na pobočje, nikoli gor-dol;
g) bodite izredno previdni med spremembo smeri gibanja na strmini;
h) ne kosite na izredno strmih nagibih;
i) bodite izjemno pozorni, ko se gibljete vzvratno ali vlečete
kosilnico proti sebi;
j) ustavite rezila v primeru, da je kosilnico treba nagniti zaradi
prenašanja, ko prečkate površine, na katerih ni trave in ko
prenašate kosilnico iz in na področje, kjer se bo kosilo;
k) nikoli ne delajte s kosilnico v primeru, če ima poškodovane
ščitnike ali če nima varnostnih sredstev, na primer, če deflektorji
(usmerjevalci) in/ali zbiralnik trave niso pravilno nameščeni;
l) ne spreminjajte nastavitev za regulacijo motorja in ne povečujte
nastavitve števila vrtljajev;
m) izklopite vse vzvode rezil in pogona pred zagonom motorja;
n) zaženite motor previdno, skladno z navodili, vaša stopala pa naj
bodo na zadostni oddaljenosti od rezil;
o) ne nagibajte kosilnice med zagonom ali vklapljanjem motorja,
razen če morate kosilnico nagniti zaradi zagona. V tem primeru ne
nagibajte kosilnice več, kot je potrebno, in dvignite del, ki se nahaja
na nasprotni strani od upravljalca,
p) ne zaganjajte motorja v primeru, da stojite pred odprtino za
praznjenje;
q) vaše roke ali noge naj ne bodo pod ali blizu vrtljivih delov. Pazite,
da ste čim dlje od odprtine za praznjenje;
r) Nikoli ne dvigajte ali nosite kosilnice med delovanjem motorja;
s) Ustavite motor in snemite kabel s svečke:
-pred preverjanjem, čiščenjem ali kakršnim koli posegom na
kosilnici,

Villager
ATLAS 5101 T (SI)
6
-če s kosilnico zadenete v tujek, preverite morebitno škodo na
kosilnici in opravite potrebna popravila pred ponovnim zagonom,
zatem pa kosilnico ponovno zaženite,
-v primeru nenavadnih tresljajev na kosilnici, takoj preverite vzrok;
t) Ustavite motor:
-kadar koli zapuščate kosilnico,
-pred nalivanjem goriva;
u) zmanjšajte plin na kosilnici pred izklopom motorja, v primeru pa,
da ima kosilnica ventil za zapiranje dovoda goriva, zaprite dovod
goriva po končani košnji.
Vzdrževanje in skladiščenje
a) vse matice in vijaki naj bodo trdno priviti, da bi zagotovili, da je
naprava vedno varna za uporabo;
b) nikoli ne skladiščite opreme z gorivom v rezervoarju, v zaprtih
prostorih, kjer hlapi lahko pridejo v stik z odprtim plamenom ali
iskro;
c) pustite motor, naj se ohladi pred skladiščenjem;
d) z namenom zmanjšanja tveganja požara, naj bodo motor, izpuh,
akumulator in rezervoar z gorivom čim dlje od suhe trave, listja ali
masti.
e) zamenjajte obrabljene ali poškodovane dele zaradi varnosti;
f) v primeru, da je rezervoar z gorivom treba izprazniti, to storite na
odprtem.
SIMBOLI
Naslednji simboli so vidni na napravi, da bi vas opomnili na ukrepe,
ki jih je treba upoštevati med uporabo. Pomeni simbolov so:
Preberite navodila za uporabo.

Villager
ATLAS 5101 T (SI)
7
OPOZORILO! Ko kosite naj bodo mimoidoči in
opazovalci na varni razdalji
Ne kosite na večjem naklonu kot je predvideno
OPOZORILO! Pred začetkom vzdrževalnih del,
snemite kabel s svečke.
NEVARNOST! Rotirajoča rezila. Stopala in roke
imejte stran od odprtin, dokler naprava deuje.
Opazovalci naj bodo pri delu na varni razdalji
Odstranite vse predmete, katere lahko rezila
izvržejo.
Pozor! Vroča površina!
Nevarnost opeklin!
Nevarnost udarnin in poškodb od ostrih robov;
nikoli ne posegajte na nevarna mesta, ko se
rezilo premika.
POMEMBNO: Ta naprava lahko poškoduje roke in stopala. Kosilnica
lahko izvrže predmete z rezili in lahko povzroči resne poškodbe na

Villager
ATLAS 5101 T (SI)
8
rokah in nogah. Neupoštevanje varnostnih navodil ima lahko za
posledico resne poškodbe ali smrt.
OPOZORILO: Z namenom preprečevanja naključnega zagona
pri sestavljanju, transportu, nastavljanju ali popravilih, vedno
snemite kabel s svečke.
OPOZORILO: Izpušni sistem, nekatere sestavine ter določeni
sestavni deli naprave vsebujejo ali emitirajo kemikalije, ki lahko
povzročijo rakava obolenja in defekte ob rojstvu ter druge
reproduktivne poškodbe.
POZOR: Izpuh in drugi deli motorja postanejo zelo vroči med
uporabo, ostanejo pa vroči tudi po prenehanju delovanja motorja. Z
namenom izogiba resnih opeklin v primeru stika, bodite čim dlje od
teh delov naprave.
1 SPLOŠNA DELOVNA IN VARNOSTNA PRAVILA
Podrobno preberite navodila. Seznanite se z upravljanjem in
pravilno uporabo naprave.
Vaše roke ali noge naj ne bodo pod ali blizu vrtljivih delov. Pazite,
da ste čim dlje od odprtine za praznjenje.
Dovolite le odgovornim osebam, ki so seznanjene z navodili za
uporabo, upravljanje naprave.
Pazljivo preglejte področje, kjer boste uporabljali napravo, in
odstranite vse objekte, katere bi naprava lahko izvrgla.
Nikoli ne kosite v primeru, da so ljudje, še posebej otroci ali hišni
ljubljenčki, v bližini.
Med košnjo zmeraj uporabljajte trpežno obutev in dolge hlače.
Ne delajte z napravo bosi ali v odprtih sandalih.
Ne vlecite kosilnice vzvratno, razen če je to absolutno nujno.
Vedno poglejte navzdol in za kosilnico pred in med košnjo v
vzvratni smeri.
Nikoli ne delajte s kosilnico s poškodovanimi ščitniki ali brez
varnostnih naprav, npr. usmerjevalcev in/ali zbiralnika trave na
ustreznem mestu.

Villager
ATLAS 5101 T (SI)
9
Uporabljajte le tiste dodatke za napravo, ki jih je odobril
proizvajalec.
Ustavite rezilo, ko prečkate gramozne ali betonske steze ali ceste.
Ustavite motor in snemite kabel s svečke:
-pred odstranitvijo zagozdenih predmetov iz naprave ali
odmaševanja
-pred preverjanjem, čiščenjem ali kakršnim koli posegom na
kosilnici
-po stiku s tujkom. Preverite, ali je kosilnica poškodovana in
opravite popravilo preden jo ponovno zaženete in ponovno začnete
uporabljati
-v primeru nenavadnih tresljajev na kosilnici, takoj preverite vzrok.
Ugasnite motor in počakajte, da se rezilo popolnoma ustavi,
preden snamete zbiralnik za travo.
Kosite le podnevi ali v pogojih dobre umetne razsvetljave.
Ne uporabljajte kosilnice če ste pod vplivom alkohola ali mamil.
Nikoli ne kosite vlažne trave. Takšna podlaga lahko povzroči zdrs.
Ročaj trdno držite in hodite, nikoli ne tecite.
Izklopite samohodni mehanizem pred zagonom motorja.
Zamenjajte nedelujoče glušnike.
Vedno uporabljajte varnostno masko ali očala s stranskimi
ščitniki med uporabo kosilnice.
Odstranite ovire, kot so: kamni, veje itn.
Pazite na luknje, korenine, grbine. Visoka trava lahko skriva ovire.
Ne kosite blizu jarkov in nasipov. Upravljalec lahko izgubi
ravnotežje.
Ne kosite na velikih nagibih in pobočjih.
Zavedajte se, da je uporabnik odgovoren za nesrečne primere ,
ki se lahko zgodijo glede drugih oseb ali njihovega premoženja.
Bodite previdni in izklopite napravo v primeru, da se v bližini
pojavijo otroci.
S kosilnico vedno kosite prečno na pobočje, nikoli gor-dol.
Nikoli ne dovolite otrokom ali drugim osebam, ki niso
seznanjene s to napravo, uporabe te kosilnice. Lokalni zakon
lahko določi starost uporabnika.
OPOZORILO - Bencin je visoko vnetljiv.

Villager
ATLAS 5101 T (SI)
10
-skladiščite gorivo v atestiranih vsebnikih;
- nalivanje goriva opravljajte izključno zunaj in ne kadite med tem
opravilom;
-nalijte gorivo preden zaženete motor. Nikoli ne snemajte
pokrovčka z rezervoarja za gorivo in ne nalivajte bencina med
delovanjem motorja ali če je motor še vedno vroč
-v primeru razlitja bencina ne poskušajte zagnati motorja, temveč
oddaljite stroj proč od tega mesta in ne zaganjajte motorja, dokler
bencin popolnoma ne izhlapi
-varno vrnite pokrovček rezervoarja in vsebnika za gorivo;
Pred uporabo zmeraj vizualno preverite, ali so rezila, vijaki na
rezilih in celotni mehanizem obrabljeni ali poškodovani.
Zamenjajte obrabljena ali poškodovana rezila in vijake v
kompletu, da bi obdržali ravnotežje celotnega mehanizma.
Ne posegajte v varnostne naprave, le redno preverjajte, ali
pravilno delujejo.
Napravo vzdržujte čisto, brez umazanije, trave, listja. Očistite vse
sledi razlitja olja ali goriva. Pustite kosilnico, naj se ohladi pred
skladiščenjem.
Zmeraj bodite izjemno pozorni, ko spreminjate smer na
nagibih/pobočjih.
Nikoli ne poskušajte nastavljati višine koles med delovanjem
motorja.
Komponente zbiralnika za travo se lahko obrabijo in poškodujejo,
kar lahko povzroči izmetavanje objektov ali gibljivih delov.
Pogosto preverjajte stanje komponent in jih zamenjajte z deli,
predpisanimi s strani proizvajalca, če je to potrebno.
Rezila kosilnice so zelo ostra in vas lahko porežejo. Obložite
rezila ali uporabljajte rokavice in bodite previdni med
servisiranjem rezil.
Ne spreminjajte nastavitev motorja in ne preobremenjujte
motorja.
Bodite izjemno pozorni, ko se gibljete vzvratno ali ko kosilnico
vlečete proti sebi.

Villager
ATLAS 5101 T (SI)
11
Ustavite rezila v primeru, da je kosilnico treba nagniti zaradi
prehoda čez površino, ki ni trava, in ko prenašate kosilnico v in iz
področja, kjer naj bi kosili.
Izklopite vse vzvode rezil in pogona pred zagonom motorja.
Motor previdno zaženite skladno z navodili, vaša stopala pa naj
bodo čim dlje od rezila.
Ne nagibajte kosilnice med zagonom motorja, razen v primeru,
ko je to potrebno zaradi zagona motorja. V tem primeru ne
nagibajte kosilnice več, kot je potrebno, in dvignite del, ki se
nahaja na nasprotni strani glede na upravljalca,
Ne zaganjajte motorja v primeru, da stojite pred odprtino za
praznjenje.
Nikoli ne dvigajte ali nosite kosilnice med delovanjem motorja.
Če ima kosilnica ventil za zapiranje dovoda goriva, zaprite dovod
goriva po končanem delu.
SESTAVLJANJE/ZAGON
Preberite ta navodila, preden kosilnico odpakirate in vklopite.
POMEMBNO: Kosilnica je dobavljena BREZ OLJA IN BENCINA v
motorju. Vaša kosilnica je preverjena in sestavljena v tovarni.
VZEMITE KOSILNICO IZ EMBALAŽE
Vzemite kosilnico iz embalaže in preverite sestavne dele v pakiranju.
MONTAŽA PRIBORA
Vaša kosilnica je narejena za uporabo kot kosilnica z zbiralnikom na
zadnji strani.
SESTAVITE SVOJO KOSILNICO
POMEMBNO: Odpakirajte ročico
previdno, tako da ne poškodujete
pletenic.
1. Dvignite ročici, dokler spodnji del
ročice ne pride v položaj za košnjo.
2. Odstranite ščitnike, dvignite
zgornji del ročice do nivoja

Villager
ATLAS 5101 T (SI)
12
spodnjega dela ročice in privijte oba vijaka ročice.
3. Snemite ščitnike ročaja tako, da držite kontrolni vzvod ob
zgornjem ročaju.
Upravljanje
Zavorna ročica –pritisnite ob ročaj in jo zadržite, da lahko vklopite
motor. Če ročico spustite, se motor izklopi.
Zagonska ročica –uporablja se za zagon motorja.
Pogonska ročica –za vklop samohodnega pogona.
Hitrost motorja kosilnice
Hitrost motorja je tovarniško nastavljena za optimalno delovanje
kosilnice. Hitrosti se ne da nastavljati..

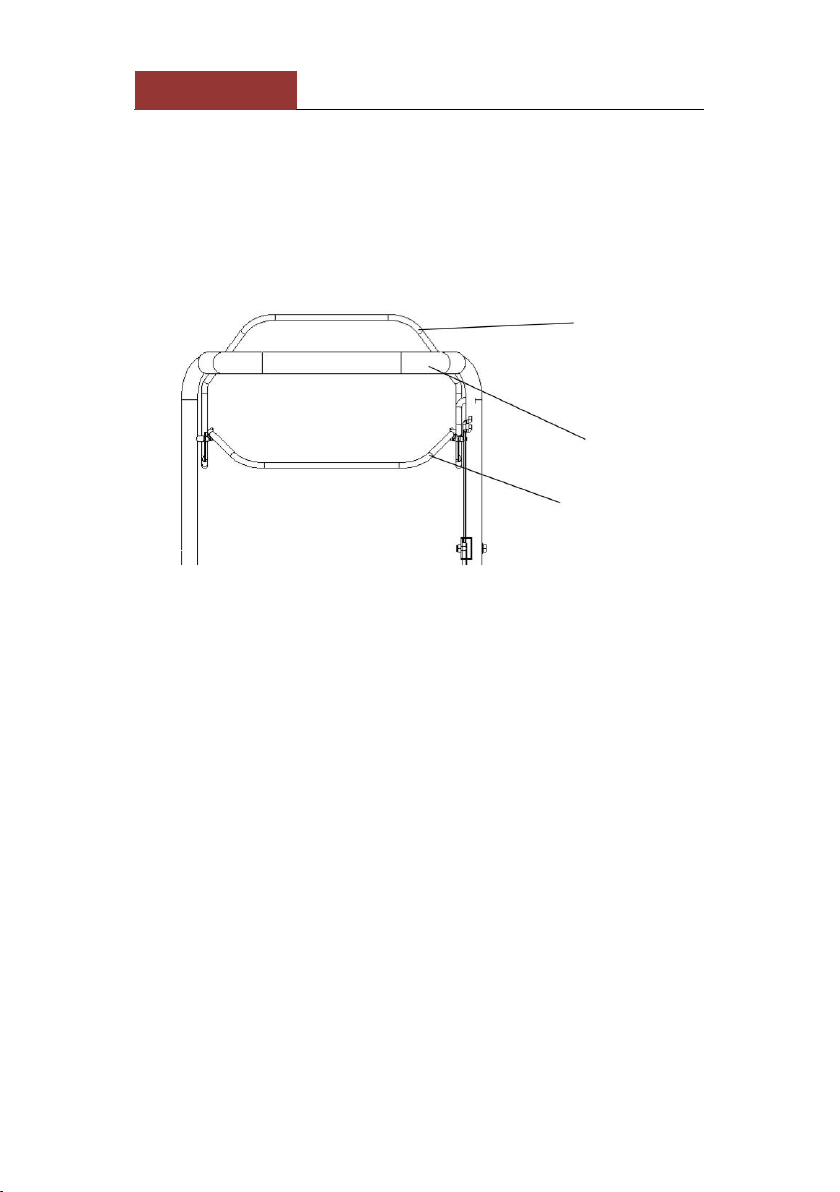

Pogonska ročica
Ročaj za potiskanje
Zavorna ročica

Villager
ATLAS 5101 T (SI)
13
POGONSKA ROČICA
Samohodni način vklopite tako, da pritisnete pogonsko ročico ob
ročaj in premaknete ročico za nastavitev hitrosti naprej.
Pogon se zaustavi, če spustite pogonsko ročico. Če spustite tudi
zavorno ročico, se motor izklopi. Napravo lahko uporabljate tudi
brez samohodnega načina. Pri tem ne smete pritisniti pogonske
ročice ob ročaj.
NASTAVLJANJE VIŠINE KOŠNJE
Dvignite kolesa za nizko košnjo ali jih spustite za visoko košnjo,
določite višino košnje, ki ustreza Vašim potrebam. Srednja vrednost
nastavitev ustreza za večino travnikov.
PRED ZAGONOM MOTORJA NALIJTE OLJE
Pred vsako uporabo kosilnice morate preveriti raven olja in v
primeru, da je potrebno, le-tega dodatno naliti. (500 ml motornega
olja SAE30).
Kosilnica je dobavljena brez olja v motorju. Za vrsto in tip olja si
preberite poglavje Vzdrževanje.
POZOR: NE NALIVAJTE preveč olja, da se iz kosilnice ne bi
kadilo med delovanjem.
1. Kosilnica naj bo na ravni podlagi.

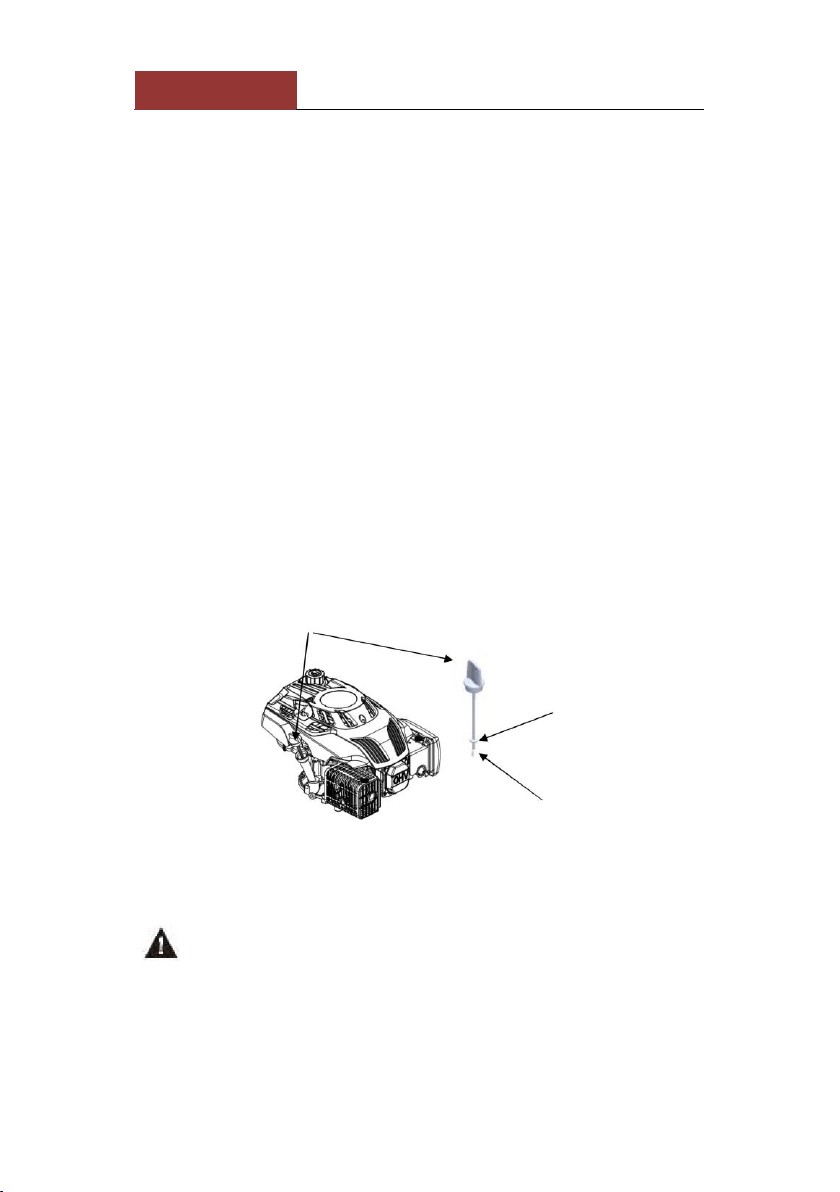

Pokrovček posode za olje z merilno palico
Zgornja oznaka
Spodnja oznaka

Villager
ATLAS 5101 T (SI)
14
2. Vzemite ven merilnik olja in preverite količino.
3. Vrnite in privijte merilnik.
POMEMBNO
Preverite raven olja pred vsako uporabo. Dolijte olje, če je
potrebno. Napolnite do zgornje meje na merilniku.
Zamenjajte olje po vsakih 25 delovnih urah ali vsako sezono. V
prašnih pogojih ali pogojih z veliko umazanije boste morali olje
pogosteje menjavati. Poglejte "MENJAVA OLJA" v delu
Vzdrževanje, tega navodila.
NALIVANJE GORIVA
Napolnite rezervoar za gorivo do spodnjega dela lijaka za
nalivanje goriva. Pazite, da ne natočite preveč. Uporabljajte svež,
čist, navaden neosvinčeni bencin. Ne mešajte olja z bencinom.
Gorivo kupujte v tistih količinah, ki se lahko uporabijo v roku 30
dni, da bi bilo gorivo sveže.
POZOR: Obrišite polito olje ali gorivo. Ne skladiščite, nalivajte
ali uporabljajte bencina blizu odprtega plamena.
POZOR: Goriva, ki vsebujejo alkohol (etanol) lahko vsrkajo
vlago, ki povzroča separacijo in ustvarjanje kisline med
skladiščenjem kosilnice. Kislinski hlapi lahko poškodujejo sistem za
dovod goriva. Da se izognete težavam je sistem za dovod goriva
treba izprazniti pred skladiščenjem, ki naj bi trajalo 30 dni ali več.
Pokrovček posode za gorivo

Villager
ATLAS 5101 T (SI)
15
Izpraznite rezervoar, zaženite motor in ga pustite delovati, dokler se
cevi za dovod goriva in uplinjač ne izpraznijo. Uporabljajte sveže
gorivo za naslednjo sezono. Poglejte del navodil Skladiščenje v teh
navodilih za več informacij. Nikoli ne uporabljajte čistilnega sredstva
za motorje ali uplinjače za čiščenje rezervoarja, da bi se izognili
trajnim poškodbam.
ZAGON MOTORJA
Da bi zagnali motor, najprej preverite, ali je kabel na svečki in če ima
kosilnica dovolj olja in bencina.
OPOMBA: Zaradi zaščitne plasti v motorju boste mogoče opazili
majhno količino dima pri prvem zagonu motorja - to se obravnava
kot normalno.
Držite zavorno ročico pritisnjeno in hitro povlecite zaganjalno ročico.
Zaganjalne ročice ne spustite, ampak jo počasi vrnite na izhodiščni
položaj.
OPOMBA: V hladnih pogojih dela je nujno pritisniti primarni gumb
za zagon (črpalko) na zračnem filtru, preden povlečete vrv za zagon
motorja (poglejte razpredelnico 1).
Prav tako je potrebno več goriva v zmesi z zrakom za lažji zagon. Ko
pritisnete gumb na zračnem filtru, boste vbrizgali gorivo direktno iz
uplinjača v izgorevalno komoro.
VBRIZGALKA ZA HLADNE POGOJE UPORABE MOTORJA
Temperatura
Številko pritiskov
na gumb
<0℃
2~3
0℃~10℃
1~2
10℃~20℃
0~1
>20℃
0
Tabela 1

Villager
ATLAS 5101 T (SI)
16
OPOMBA: V hladnih pogojih je lahko potrebno nekajkrat ponoviti
postopek zagona.
IZKLOP MOTORJA
Da bi ustavili motor, sprostite kontrolno ročico za delovanje.
OPOZORILO! Rezilo bo nadaljevalo z vrtenjem še nekaj sekund
po ustavljanju motorja. Snemite kapico s svečke, če kosilnico
puščate brez nadzora.
NASVETI ZA KOŠNJO
Pri določenih pogojih košnje (visoka trava) bo potrebno povečati
višino košnje, da bi kosilnica lažje delovala, in da bi na ta način
zmanjšali obremenitev motorja ter se izognili slabo pokošeni
travi za Vami. Prav tako je potrebno zmanjšanje hitrosti pomika
in morebitna košnje istega področja dvakrat.
V pogojih zelo goste trave zmanjšajte širino košnje tako, da se s
polovico kosilnice gibljete čez že pokošeno področje, in se
pomikajte počasi.
Odprtine na zbiralniku za travo se sčasoma lahko zamašijo in
tako zajamejo manj trave. Da bi se temu izognili, izperite
zbiralnik za travo z vodo in ga pustite, da se posuši pred uporabo.
Vrh motorja okrog starterja vzdržujte čist, brez trave in
umazanije. To bo izboljšalo pretok zraka, hlajenje in podaljšalo
življenjsko dobo motorja.
VZDRŽEVANJE
POMEMBNO - Redno vzdrževanje je pogoj za vzdrževanje ravni
varnosti ter ohranitev zmogljivosti motorja.
1) Vsi vijaki naj bodo trdno priviti, da bi bila kosilnica varna za delo.
Redno vzdrževanje je ključnega pomena za varnost in kakovost
delovanja kosilnice.
2) Nikoli ne skladiščite kosilnice z bencinom v rezervoarju v stavbah,
kjer hlapi lahko pridejo v stik z iskro, odprtim plamenom ali virom
toplote.

Villager
ATLAS 5101 T (SI)
17
3) Pustite motor, da se ohladi preden ga skladiščite v zaprtih
prostorih.
4) Z namenom zmanjšanja tveganja požara, motor, glušnik na
izpuhu in rezervoar vzdržujte čiste, brez trave, listja ali mastne
umazanije. Pokošene trave ne puščajte v zaprtih prostorih.
5) Zaradi varnostnih razlogov ne uporabljajte kosilnice z
obrabljenimi ali poškodovanimi deli. Takšne dele je potrebno
zamenjati, ne pa popravljati. Uporabljajte originalne rezervne dele
(rezila morajo imeti pravilne oznake). Deli, ki niso enake kakovosti,
lahko poškodujejo druge dele in so lahko nevarni za Vas in za
okolico.
6) V primeru, da je potrebno izprazniti rezervoar, je treba to početi
zunaj in ko je motor ohlajen.
7) Uporabljajte trpežne delovne rokavice med snemanjem in
nameščanjem rezil.
8) Preverite uravnoteženost rezil po brušenju.
9) Redno preverjajte, ali sta ščitnik s samodejnim zapiranjem in
zbiralnik za travo obrabljena ali poškodovana.
10) Kadar koli je potrebno kosilnico prenašati ali nagibati, morate:
- Uporabljati trpežne delovne rokavice;
- Držati kosilnico na varnem mestu, kjer lahko trdno držite in pazite
na razporejenost teže.
ČIŠČENJE
Po koncu košnje vedno očistite kosilnico z vodo. Iz notranjosti
odstranite ostanke trave in blata ter preprečite težave ob
naslednjem zagonu.
Barva na notranji strani ohišja se obrablja. Obrabljeno barvo
nadomestite z barvo, ki je odporna proti koroziji in preprečite
rjavenje ohišja.
Odvijte vijake in odstranite pogonsko ohišje. S krtačo ali s stisnjenim
zrakom dvakrat letno očistite območje okoli pogona.
Enkrat letno očistite pogonski kolesi tudi od znotraj. Odstranite
kolesi in s krtačo ali s stisnjenim zrakom odstranite ostanke trave in
umazanijo.

Villager
ATLAS 5101 T (SI)
18
MENJAVA REZIL:
Da bi zamenjali rezilo, odvijte vijak.
Izpraznite rezervoar z oljem pred menjavo rezila.
Ponovno nameščanje rezila kot na sliki. Trdno privijte vijak.
Moment privitja je 45 Nm. Ko menjate rezilo, je prav tako
potrebno zamenjati vijak rezila.
MENJAVA OLJA
1. Pustite motor, da se ugasne in počakajte, da se malo ohladi.
2. Snemite kabel s svečke in se ga ne dotikajte.
3. Dokler je motor še ogret, odvijte vijak iz odprtine za izpuščanje
olja (A). Pustite olje, naj izteče v vsebnik, ki ste ga predhodno
pripravili.
4. Očistite vijak preden ga vrnete na svoje mesto.
5. Namestite motor v vodoravni položaj. Snemite merilnik. Dodajte
novo priporočeno olje (približno 0,3l) do zgornje meje na merilniku.
Pazite, da ne prelijete.
6. Preverite količino in vrnite merilnik.
OPOZORILO: Izogibajte se stiku z izrabljenim motornim
oljem. Operite roke z milom po zamenjavi olja.
POZOR: Izrabljeno olje je nevaren odpadek. Priporočamo,
da izrabljeno olje odnesete v najbližji center za recikliranje v
zatesnjenem vsebniku. Ne odmetavajte izrabljenega olja
skupaj z gospodinjskimi odpadki.

Villager
ATLAS 5101 T (SI)
19
SVEČKA

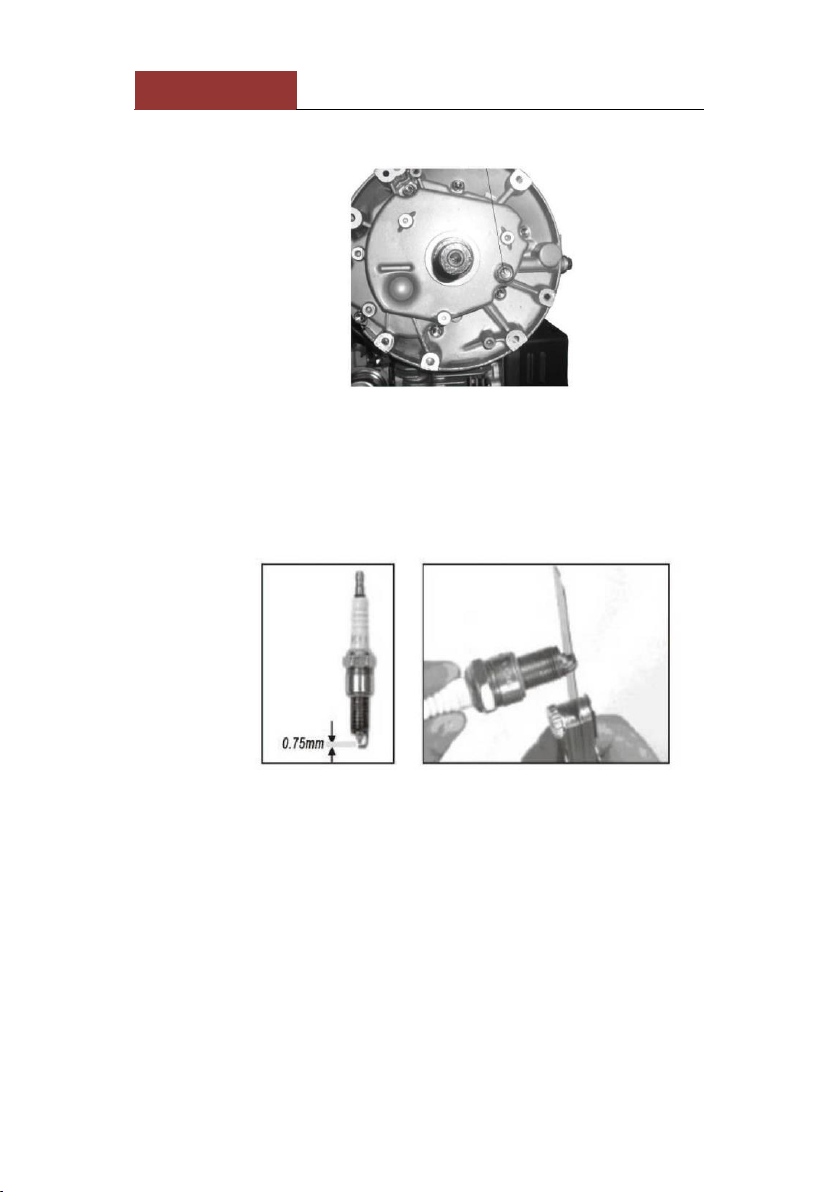

Ko se motor ohladi, snemite svečko in jo očistite z žičnato ščetko.
Razmik nastavite na 0,7-0,8 mm. Vrnite svečko - pazite, da je ne
privijete preveč.
ZRAČNI FILTER
Snemite pokrov zračnega filtra in snemite gobasti del. Da bi izognili
umazaniji v zračni komori, vrnite pokrov filtra.
Vijak za odlivanje olja

Villager
ATLAS 5101 T (SI)
20
PRAZNJENJE REZERVOARJA ZA GORIVO IN UPLINJAČA
1. Vsebnik za bencin postavite pod uplinjač in uporabite lijak, da bi
se izognili razlitju.
2. Snemite pokrovček za praznjenje, vzvod ventila za dovod goriva
pa postavite
v položaj ON.
3. Potem, ko izpraznite gorivo, vrnite pokrovček in podložko.
Papirnati element
Pokrov zračnega
filtra
Penasti element
Filter goriva
Tesnilo
Vijak za odlivanje
Uplinjač
