VWR VWR INCU-Line IL 10 User manual

EN 1
Microbiological Incubator
VWR INCU-Line IL 10
VWR INCU-Line IL 23
INSTRUCTION MANUAL
European Catalogue Numbers:
390-0384 IL 10 digital, transparent door window
390-0385 IL 10 digital, opaque door window
390-0482 IL 23 digital, transparent door window
Version: 4
Issued: 27.10.2011

EN 2
Legal Address of Manufacturer
Europe
VWR International bvba
Researchpark Haasrode 2020
Geldenaaksebaan 464
B-3001 Leuven
+ 32 16 385011
http://be.vwr.com
Country of origin: SLOVENIA

EN 3
Table of Contents
Warning ...........................................................................................................................4
Safety information............................................................................................................4
Package Contents ...........................................................................................................4
Unpacking........................................................................................................................5
Installation........................................................................................................................5
Intended Use ...................................................................................................................5
Symbols and conventions................................................................................................5
Product specifications......................................................................................................6
Overview..........................................................................................................................6
Description of front panel.................................................................................................6
Instructions for use ..........................................................................................................7
Getting started ...........................................................................................................................7
Operation ...................................................................................................................................7
Temperature re-adjustment .......................................................................................................7
Troubleshooting ...............................................................................................................8
Cleaning and maintenance ..............................................................................................8
Accessories .....................................................................................................................8
Technical Service ............................................................................................................9
Warranty ..........................................................................................................................9
Equipment disposal .........................................................................................................9
Appendix........................................................................................................................10
Local VWR offices in Europe and Asia Pacific...............................................................12

EN 4
Warning
Configuring and operating this equipment requires precise knowledge and observance of the instructions
in this user manual. The equipment is designed only for its intended application.
Important safety symbols used in this manual:
Warning!
This is a warning of risk situations and dangers. Failure to observe this warning could be
life-threatening. These warnings must be heeded.
This equipment is designed for 230V / 50Hz.
Make sure it is connected to the correct power supply.
Disconnect the power cord before carrying out maintenance or cleaning work.
Safety Information
The responsibility for operating the equipment lies exclusively with the owner or user if said equipment is
incorrectly serviced, maintained or altered by persons not employed by an authorized dealer, or if the
equipment is used in a manner contrary to its specified purpose.
The equipment must be maintained and operated in accordance with this user manual.
Ensure that this user manual is accessible at all times and has been read and understood.
To avoid electric shock do not spill any liquids on the equipment.
Package Contents
IL 10:
Description Quantity
Mini Incubator IL 10 1
Stainless steel shelf 1
Power cord 1
IL 23:
Description Quantity
Incubator IL 23 1
Stainless steel shelf 2
Power cord 1

EN 5
Unpacking
Carefully inspect the unit and accessories thoroughly upon receipt for any damage that may have occurred
during shipping. Severe damage to the packaging container may indicate damage to the unit. If you suspect
damage to the unit, immediately file a claim with the carrier in accordance with their instructions before
contacting VWR. Also verify that all accessories are included and that the unit is in good working order
before discarding the shipping packaging.
Installation
Your satisfaction and safety require a complete understanding of this unit. Read the
instructions thoroughly and be sure all operators are given adequate training before attempting to
put the unit in use.
NOTE: This equipment must be used only for its intended application; any alterations or
modifications will void your warranty and may cause injury.
Intended use
VWR INCU-Line IL 10 & IL 23 are compact general purpose convection incubators capable of uniformly
heating samples up to a maximum of 70 ºC. The units have a door window area so samples can be
observed without opening the door, thus preventing heat loss.
For research use only. Not intended for any animal or human therapeutic or diagnostic use.
Symbols and conventions
The following chart is an illustrated glossary of the symbols that are used in this manual.
CAUTION
This symbol indicates a potential risk and alerts you to proceed with caution.
CAUTION
This symbol indicates the presence of high voltage and warns the user to proceed with
caution.
CAUTION
This symbol indicates risks associated with hot surfaces.

EN 6
Product Specifications
Specifications IL 10 IL 23
Electrical 230V, 50/60 Hz, 0.3 A 230V, 50/60 Hz, 0.7 A
Controls PID control PID control
Temperature range Ambient +5 ºC to +70 ºC Ambient +5 ºC to +70 ºC
Temperature accuracy at 37 ºC ± 0.5 ºC ± 0.5 ºC
Temperature stability at 37 ºC ± 0.5 ºC ± 0.5 ºC
Environment temperature +15 ºC to +40 ºC +5 ºC to +40 ºC
Interior volume 10 l 23 l
Exterior dimensions w x d x h (mm) 285 x 280 x 335 340 x 360 x 400
Interior dimensions w x d x h (mm) 230 x 220 x 200 290 x 290 x 270
Weight 8.3 kg 12.8 kg

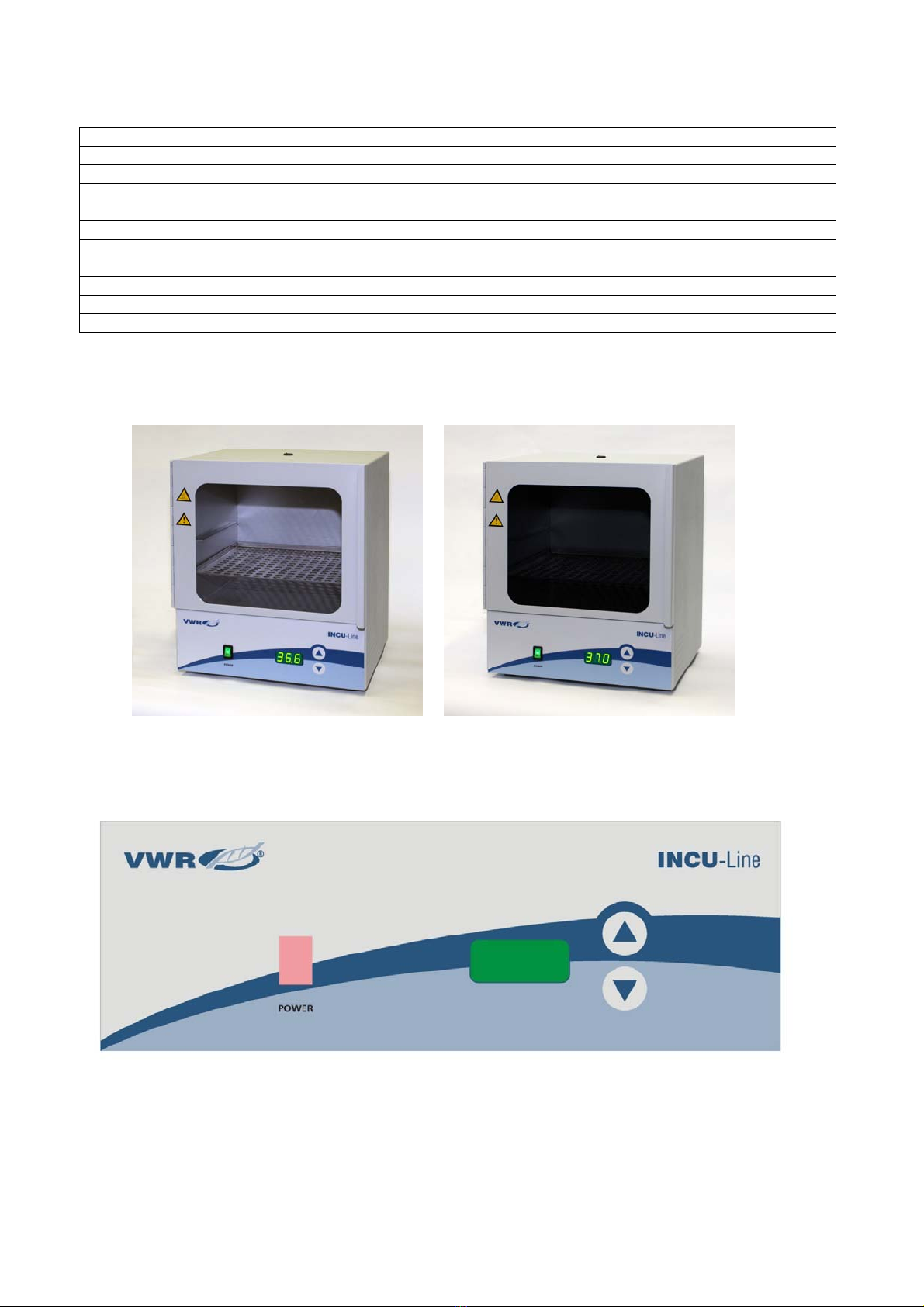

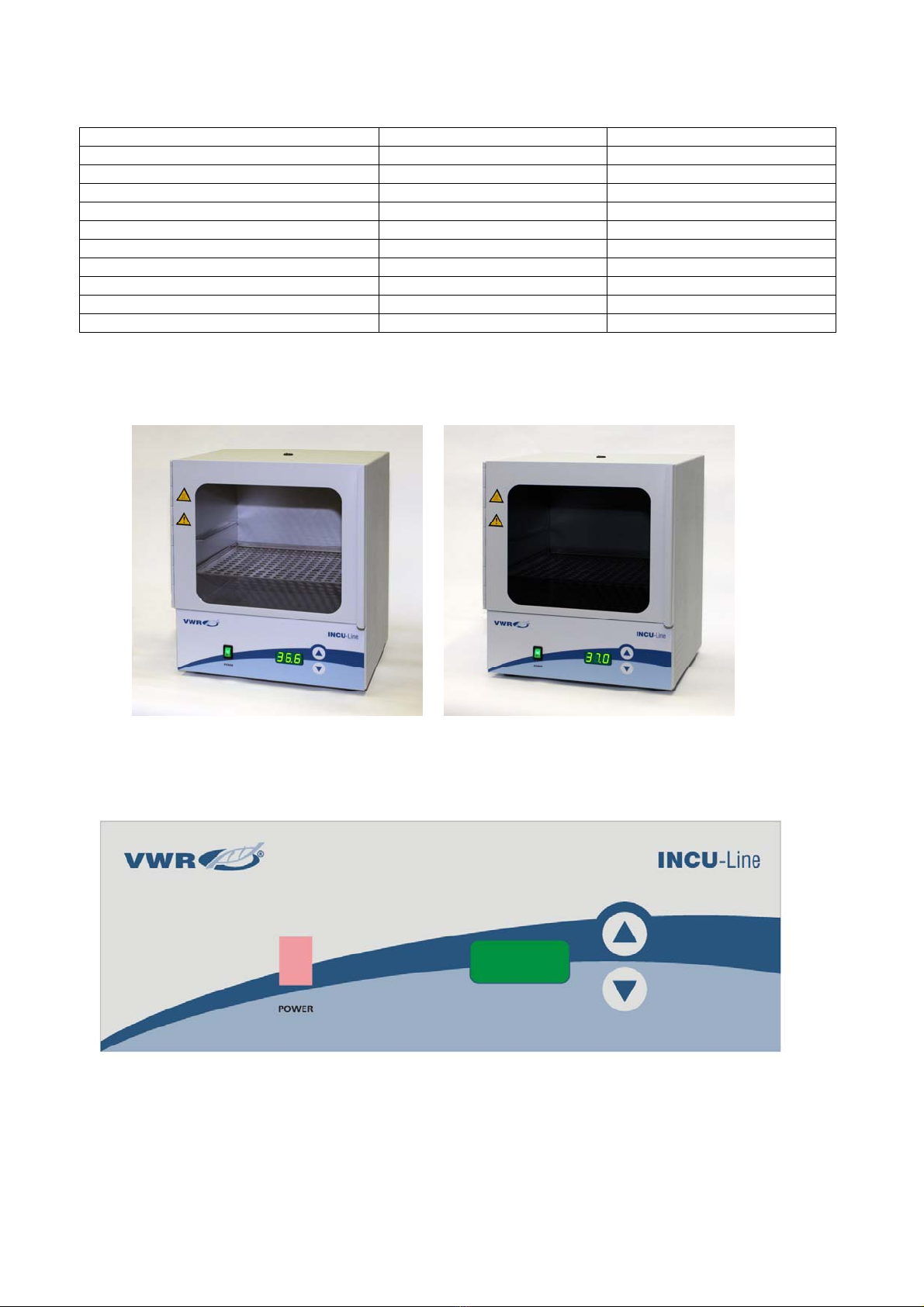

Overview
Description of front panel
POWER - power switch: For turning the incubator ON and OFF. It lights when incubator is switched ON.
▲- UP key: For increasing the temperature.
▼- DOWN key: For decreasing the temperature.
Display: For displaying the temperature (dot blinks when you set the temperature).

EN 7
Instructions for use
Getting Started
Check the data plate for voltage, cycle, wattage and ampere requirements. If matched to your power source,
plug the power cord into a grounded outlet. Voltage should not vary more than 10% from the data plate
rating.
In selecting a location, consider all conditions which might affect performance, such as heat from radiators,
autoclaves, etc. Avoid direct sun, fast-moving air currents, heating/cooling ducts and high traffic areas. Allow
a minimum of 5 cm between the unit and walls or partitions which might obstruct free airflow.
Operation
Do not use this incubator in explosive or flammable environments. Do not heat or incubate
flammable, explosive or highly reactive materials in this incubator as serious injury may result.
Place the unit on a level surface and plug the unit into a properly grounded outlet of appropriate voltage.
Install the shelf at the desired height, with the shelf edges up. If you intend to place the samples on the
bottom of the chamber, install the shelf so that it sits with the edges down on the chamber bottom, thus
creating an air gap between the chamber bottom and your samples.
Place the samples in the chamber and close the door. Make sure the door is securely closed.
Push the power switch to the ON position. The switch should illuminate. On display incubator automatically
detect supply frequency F50 or F60. Incubator starts to heat.
Set desire temperature with UP or DOWN key. You must hold UP or DOWN key more than 2 sec. DOT on
DISPLAY blink. When DOT start blink (dot blink 5 sec) set temperature on desire value between room
temperature +5 ºC to +70 ºC. When desire temperature is set, display will after 2 sec automatically show
momentary temperature.
You can always look at SET temperature when hold UP or DOWN key more than 2 sec.
Temperature re-adjustment
Incubator has software for temperature re-adjustment. You must first measure temperature in middle of
chamber or in sample for minimum 2 hours. You must measure temperature with a certificated reference
temperature measuring instrument with precision 0.1 ºC or more. After 2 hours or more read temperature on
thermometer and compare it with temperature on LED display. Difference from thermometer and display is
value, which you will enter in software.
Example 1: Reference temperature is 37,9 ºC, temperature on display is 37 ºC. Difference is 37,9 – 37 = 0.9
Value is 0.9 (value which you enter in software).
Example 2: Reference temperature is 36,2 ºC, temperature on display is 37 ºC. Difference is 36,2 – 37 = -0.8
Value is –0.8 (value which you enter in software).
Procedure for temperature re-adjustment:
Press UP and DOWN key at the same time for more than 5 seconds – on display appears Cor (correction)
and DOT blink.
With UP or DOWN key define value (when dot blink). Pay attention on sign of value (plus or minus). After 5
sec when you will define temperature display will automatically show temporary temperature.

EN 8
Troubleshooting
Review the information in the table below to troubleshoot operating problems.
Problem on
display Cause Solution
Er1 Temperature probe fault, electronic board
fault or incorrect setting of parameters.
Contact your distributor.
Er2 Momentary temperature in the incubator is at
least 5 ºC higher than SET temperature,
because the incubator has been working at
higher SET temperature recently.
Check if SET temperature is for 5 ºC, or
more, lower than momentary temperature
in the incubator. If so, allow incubator to
cool down. Turn the power switch off and
on, then try again.
Momentary temperature in the incubator is at
least 5 ºC higher than SET temperature, due
to temperature probe fault, electronic board
fault or incorrect setting of parameters.
Contact your distributor.
Er3 Momentary temperature does not reach SET
temperature in 2 hours, because the door is
opened, you open the door too frequently or
the environment temperature is too low.
Check that the door is securely closed,
don't open the door too frequently during
operation, check that environment
temperature is above minimum. Turn the
power switch off and on, then try again.
Momentary temperature does not reach SET
temperature in 2 hours, due to thermal fuse
cut off, heater fault, electronic board fault or
incorrect setting of parameters.
Contact your distributor.
Cleaning and maintenance
Prior to any cleaning or maintenance of the unit, disconnect the power cord from the wall
outlet.
No routine maintenance is required on the unit.
Clean the unit internally and externally with a damp cloth and mild soap. Do not immerse the unit or spill
liquids into or on the unit. Use of alcohol or ammonia-based cleaners on the window may cause the window
to craze. Allow the incubator to dry completely inside and out before reconnecting the power and using.
Accessories
IL 10:
Description Quantity Cat. No.
Extra shelf, 226 x 215 mm, stainless steel 1 390-0387
Tube rack, 2 x 6 positions, Ø 32 mm 1 390-0386
IL 23:
Description Quantity Cat. No.
Extra shelf, 286 x 285 mm, stainless steel 1 390-0483
Tube rack, 2 x 6 positions, Ø 32 mm 1 390-0386

EN 9
Technical service
Web Resources
Visit the VWR’s website at www.vwr.com for:
• Complete technical service contact information.
• Access to VWR’s Online Catalogue, and information about accessories and related products.
• Additional product information and special offers.
Contact us
For information or technical assistance contact your local VWR representative or visit www.vwr.com.
Warranty
VWR International warrants that this product will be free from defects in material and workmanship for a
period of two (2) years from date of purchase. If a defect is present, VWR will, at its option, repair, replace, or
refund the purchase price of this product at no charge to you, provided it is returned during the warranty
period. This warranty does not apply if the product has been damaged by accident, abuse, misuse, or
misapplication, or from ordinary wear and tear.
For your protection, items being returned must be insured against possible damage or loss. This warranty
shall be limited to the replacement of defective products. IT IS EXPRESSLY AGREED THAT THIS
WARRANTY WILL BE IN LIEU OF ALL WARRANTIES OF FITNESS AND IN LIEU OF THE WARRANTY
OF MERCHANTABILITY.
Equipment disposal
This equipment is marked with the crossed out wheeled bin symbol to indicate that this equipment must not
be disposed of with unsorted waste.
Instead it's your responsibility to correctly dispose of your equipment at lifecycle-end by handling it over to an
authorized facility for separate collection and recycling. It's also your responsibility to decontaminate the
equipment in case of biological, chemical and/or radiological contamination, so as to protect from health
hazards the persons involved in the disposal and recycling of the equipment.
For more information about where you can drop off your waste of equipment, please contact your local
dealer from whom you originally purchased this equipment.
By doing so, you will help to conserve natural and environmental resources and you will ensure that your
equipment is recycled in a manner that protects human health.
Thank you

EN 10

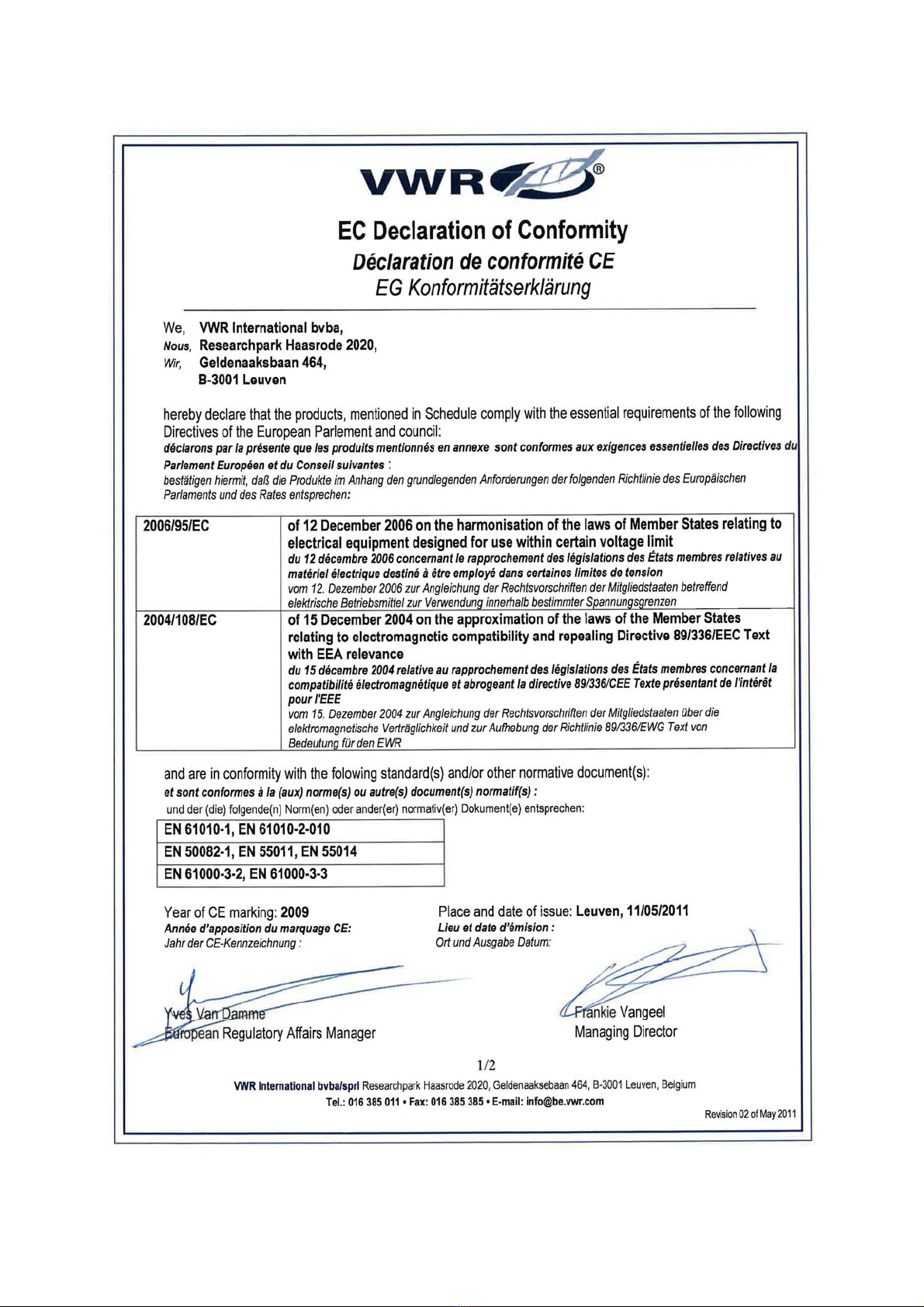

Appendix

EN 11

EN 12
Local VWR offices in Europe and Asia Pacific
Austria
VWR International GmbH
Graumanngasse 7
1150 Wien
Tel.: [phone]
Fax: [phone]
E-mail: [email protected]
Belgium
VWR International bvba
Researchpark Haasrode 2020
Geldenaaksebaan 464
3001 Leuven
Tel.: [phone]
Fax: [phone]
E-mail:
[email protected]wr.com
China
VWR International China Co., Ltd
Suite 3B02, Qilai Building, No. 889
Yishan Road
Shanghai 200233, China
Tel.: [phone]
Fax: [phone]
E-mail: [email protected]
Denmark
VWR - Bie & Berntsen
Transformervej 8
2730 Herlev
Tel.: [phone]
Fax: [phone]
E-mail: [email protected]
Finland
VWR International Oy
Valimotie 9
00380 Helsinki
Tel.: [phone]
Fax: [phone]
E-mail: [email protected]
France
VWR International S.A.S.
Le Périgares – Bâtiment B
201, rue Carnot
94126 Fontenay-sous-Bois cedex
Tel.: [phone]
(0,15 EUR TTC/min)
Fax: [phone]
(0,15 EUR TTC/min)
E-mail: [email protected]
Germany
VWR International GmbH
Hilpertstrasse 20a
D - 64295 Darmstadt
Tel.: [phone]*
Fax: [phone]*
E-mail: [email protected]
*0,14 €/Min. aus d. dt. Festnetz,
Mobilfunk max. 0,42 €/Min.
Hungary
VWR International Kft.
Simon László u. 4.
4034 Debrecen
Tel.: [phone]
Fax: [phone]
E-mail: [email protected]
India
VWR Lab Products Pte Ltd
2nd Floor, Front Wing, 135/12,
Brigade Towers
Brigade Road
Bangaluru 560025 India
Tel.: [phone] (Mumbai)
Tel.: [phone] (Bangalore)
Fax: [phone]
E-mail: [email protected]
Ireland / Northern Ireland
VWR International Ltd / VWR
International (Northern Ireland) Ltd
Orion Business Campus
Northwest Business Park
Ballycoolin
Dublin 15
Tel.: [phone]
Fax: [phone]
E-mail [email protected]
Italy
VWR International s.r.l.
Via Stephenson 94
20157 Milano (MI)
Tel.: [phone]
Fax: [phone]
E-mail: [email protected]
The Netherlands
VWR International B.V.
Postbus 8198
1005 AD Amsterdam
Tel.: [phone]
Fax: [phone]
E-mail: [email protected]
Norway
VWR International AS
Haavard Martinsens vei 30
0978 Oslo
Tel.: 0 2290
Fax: [phone]
E-mail: [email protected]
Poland
Labart Sp. z o.o.
A VWR International Company
Limbowa 5
80-175 Gdansk
Tel.: [phone]
Fax. [phone]
E-mail: [email protected]
Portugal
VWR International - Material de
Laboratório, Lda
Edifício Neopark
Av. Tomás Ribeiro, 43- 3 D
2790-221 Carnaxide
Tel.: [phone]
Fax: [phone]
E-mail: [email protected]
Singapore
VWR Singapore Pte Ltd
18 Gul Drive
Singapore 629468
Tel: [phone]
Fax: [phone]
E-mail: [email protected]
Spain
VWR International Eurolab S.L.
C/ Tecnología 5-17
A-7 Llinars Park
08450 - Llinars del Vallès
Barcelona
Tel.: [phone]
Fax: [phone]
E-mail: [email protected]
Sweden
VWR International AB
Fagerstagatan 18a
163 94 Stockholm
Tel.: [phone]
Fax: [phone]
E-mail: [email protected]
Switzerland
VWR International AG
Lerzenstrasse 16/18
8953 Dietikon
Tel.: [phone]
Fax: [phone]
E-mail: [email protected]
UK
VWR International Ltd
Customer Service Centre
Hunter Boulevard
Magna Park
Lutterworth
Leicestershire
LE17 4XN
Tel.: [phone]
Fax: [phone]
E-mail: [email protected]

FR 1
Incubateur microbiologique
VWR INCU-Line IL 10
VWR INCU-Line IL 23
Manuel d'instruction
Numéros de catalogue Européen
390-0384 IL 10 digital, fenêtre transparente
390-0385 IL 10 digital, fenêtre opaque
390-0482 IL 23 digital, fenêtre transparente
Version: 4
Fait le: 27.10.2011

FR 2
Adresse du fabricant
Europe
VWR International bvba
Researchpark Haasrode 2020
Geldenaaksebaan 464
B-3001 Leuven
+ 32 16 385011
http://be.vwr.com
Pays d'origine: SLOVENIE

FR 3
Table des matières
Avertissement ..................................................................................................................4
Informations de sécurité...................................................................................................4
Contenu de l'emballage ...................................................................................................4
Déballage.........................................................................................................................5
Installation........................................................................................................................5
Utilisation prévue .............................................................................................................5
Symboles et normes ........................................................................................................5
Spécifications du produit..................................................................................................6
Vue d'ensemble ...............................................................................................................6
Description du panneau avant .........................................................................................6
Instructions pour l'utilisation.............................................................................................7
Mise en marche .........................................................................................................................7
Utilisation ...................................................................................................................................7
Re-calibrage de la température .................................................................................................7
Disfonctionnements .........................................................................................................8
Nettoyage et maintenance...............................................................................................8
Accessoires .....................................................................................................................8
Service technique ............................................................................................................9
Garantie...........................................................................................................................9
Élimination de l'équipement .............................................................................................9
Annexe...........................................................................................................................10
Les bureaux locaux de VWR en Europe et en Asie Pacifique .......................................12

FR 4
Avertissement
L'utilisation et le réglage de cet appareil nécessite des connaissances particulières et l'observation des
instructions de ce manuel. L'appareil est conçu uniquement pour l'usage prévu.
Symboles de sécurités importants utilisés dans ce manuel:
Attention!
Ceci est un avertissement de situation à risque et de danger. Ne pas respecter cet
avertissement peut mettre votre vie en danger. Cet avertissement doit être pris en compte.
Cet appareil est conçu pour le 230 V, 50 Hz.
Assurez vous de le brancher à la bonne prise d'alimentation 230 V, 50 Hz.
Débrancher le câble secteur avant toute opération de nettoyage ou de maintenance.
Informations de sécurité
La responsabilité de l'utilisation de l'appareil incombe exclusivement à l'utilisateur ou au propriétaire, si
l'appareil est mal utilisé, entretenu par des personnes non qualifiées et non agrées par un distributeur officiel
ou si l'appareil est utilisé dans d'autres buts que celui prévu par le constructeur.
Cet appareil doit être entretenu et utilisé suivant les instructions du présent manuel.
Assurez vous que ce manuel soit accessible à tout moment et ait été lu et compris.
Pour éviter les chocs électriques, ne pas renverser de liquides sur l'équipement.
Contenu de l’emballage
IL 10:
Description Quantité
Mini Incubateur IL 10 1
Etagère en acier inoxydable 1
Cordon secteur 1
IL 23:
Description Quantité
Incubateur IL 23 1
Etagère en acier inoxydable 2
Cordon secteur 1

FR 5
Déballage
Contrôler l'appareil et les accessoires minutieusement après réception à la recherche d'éventuels
dommages qui auraient pu subvenir pendant le transport. Des dommages graves de l'emballage peuvent
indiquer des dommages à l'appareil. Si vous suspectez des dommages à l'appareil, faites une réclamation
auprès du transporteur suivant leur procédure avant de contacter VWR. Vérifier aussi que tous les
accessoires soient présent et que la machine soit en bon état de marche avant de jeter l'emballage.
Installation
Il est requis une parfaite compréhension de l'utilisation de la machine pour votre sécurité et
votre satisfaction. Lisez les instructions avec attention et assurez vous que chaque utilisateur ait
reçu une formation adéquate au préalable avant toute utilisation de la machine.
NOTE: Cet appareil doit être utilisé seulement dans le but prévu, toute modification ou mauvaise
utilisation supprimera la garantie et peut causer des blessures.
Utilisation prévue
VWR INCU-Line IL 10 & IL 23 sont incubateurs à convection capable de chauffer uniformément des
échantillons jusqu'a 70 ºC. Les unités ont une zone de fenêtre de la porte sorte que les échantillons peuvent
être observés sans ouvrir la porte, empêchant ainsi la perte de chaleur.
Appareil conçu pour la recherche. Non conçu pour une thérapie ou un diagnostic sur des humains ou des
animaux.
Symboles et normes
Le tableau suivant illustre et explique les symboles utilisés dans ce manuel.
ATTENTION
Ce symbole indique un risque potentiel et vous engage à procéder avec précautions.
ATTENTION
Ce symbole indique la présence de haute tension et vous averti de procéder avec
précaution.
ATTENTION
Ce symbole indique les risques associes aux surfaces chaudes.

FR 6
Spécifications du produit
Spécifications IL 10 IL 23
Alimentation 230V, 50/60 Hz, 0.3 A 230V, 50/60 Hz, 0.7 A
Contrôle Régulation PID Régulation PID
Gamme de température Ambiante +5 ºC à +70 ºC Ambiante +5 ºC à +70 ºC
Précision de la température à 37 ºC ± 0.5 ºC ± 0.5 ºC
Stabilité de la température à 37 ºC ± 0.5 ºC ± 0.5 ºC
Température de l'environnement +15 ºC à +40 ºC +5 ºC à +40 ºC
Volume intérieur 10 l 23 l
Dimensions extérieures L x P x H (mm) 285 x 280 x 335 340 x 360 x 400
Dimensions intérieures L x P x H (mm) 230 x 220 x 200 290 x 290 x 270
Poids 8.3 kg 12.8 kg
Vue d'ensemble
Description du panneau avant
POWER - interrupteur d'alimentation: Pour le tournage de l'incubateur ON et OFF. Le voyant Power s'allume
lorsque la machine est sous tension.
▲- Touche Haut: Pour augmenter la température.
▼- Touche bas: Pour diminuer la température.
Afficheur: Pour afficher la température (dot clignote lorsque vous réglez la température).

FR 7
Instructions pour l'utilisation
Mise en marche
Contrôler sur la plaque signalétique les voltage, fréquence et intensité requises. Si elles correspondent à
votre installation, brancher le cordon secteur à une prise avec terre. La tension secteur ne doit pas varier de
plus de 10% de celle marquée sur la plaque signalétique.
Dans le choix de l'emplacement tenez compte de l'influence de l'environnement tel que les sources de
chaleurs dues aux radiateurs et autres. Eviter l'exposition directe au soleil, aux courants d'air violents, la
proximité de canalisations froides ou chaudes et les zones de circulation intenses. Laisser un minimum de 5
cm entre l'appareil et le mur pour la circulation de l'air.
Utilisation
Ne pas utiliser cet incubateur dans un environnement ou il y a des risques d'explosion ou
d'incendie. Ne pas chauffer ou incuber du matériel inflammable, explosif ou réactif, de graves
blessures peuvent en résulter.
Placez l’incubateur sur une surface plane et branchez-le à une prise secteur appropriée.
Installez la tablette à la hauteur désirée, avec son coté supérieur vers le haut. Si vous désirez mettre les
échantillons en bas du compartiment, placez la tablette au dernier niveau de manière à ce qu'il y ait un
espace d'air entre le fond et vos échantillons.
Placer les échantillons dans la chambre et fermer la porte. Assurez-vous que la porte est bien fermée.
Positionnez l'interrupteur en position marche. L'interrupteur doit s'allumer. Sur l'afficheur, l'incubateur détecte
automatiquement la fréquence secteur F50 ou F60.L'incubateur commence à chauffer.
Sélectionnez la température désirée avec les touches haut et bas. Vous devez maintenir les touches haut et
bas enfoncées plus de 2 secondes; le point sur l'afficheur clignote. Quand le point commence à clignoter (il
clignote 5 secondes) régler la température voulue entre la température ambiante augmentée de +5ºC et
+70ºC. Quand la température désirée est programmée l'afficheur indiquera après 2 secondes la température
réelle de l'incubateur.
Vous pouvez regarder à tout moment la température programmée en appuyant sur la touche haut ou bas
plus de 2 secondes.
Re-calibrage de la température
L'incubateur possède un programme pour le re-calibrage de la température. Vous devez d'abord mesurer la
température au milieu de la chambre ou sur un échantillon pendant 2 heures minimum. Vous devez prendre
cette mesure à l'aide d’un appareil certifié avec une précision de 0,1 ºC ou plus élevée. Apres 2 heures ou
plus, relever la température sur le thermomètre et comparez-la avec la température indiquée sur l'afficheur,
la différence entre les 2 températures est la valeur que vous allez entrer dans le programme.
Exemple 1: La température de référence est 37,9 ºC, la température sur l'afficheur est 37 ºC, donc la
différence est 37,9 - 37 = 0,9 donc la valeur à entrer dans le programme sera de 0,9.
Exemple 2: La température de référence est 36,2 ºC, la température sur l'afficheur est 37 ºC donc la
différence est 36,2 - 37 = -0,8 donc la valeur à entrer dans le programme sera de -0,8.
Procédure pour le re-calibrage de la température:
Appuyer sur les touches Haut et Bas simultanément et maintenez-les appuyées plus de 5 secondes,
l'afficheur va marquer Cor (correction) et le point va clignoter.
Lorsque le point clignote, entrer la valeur à l'aide des touches Haut et Bas. Faites attention au signe de la
valeur (plus ou moins). 5 secondes après le réglage, l'afficheur va automatiquement montrer la température
temporaire.

FR 8
Dysfonctionnements
Consultez les informations sur le tableau ci-dessous pour résoudre les problèmes de disfonctionnement.
Problèmes
sur
l'afficheur
Cause Solution
Er1 Défaut sonde de température, défaut carte
électronique ou un réglage incorrect des
paramètres.
Contactez votre distributeur.
Er2 La température momentanée de l'incubateur
est d'au moins 5 ºC plus élevée que la
température réglée, parce que l'incubateur a
travaillé à une température supérieure jeu
récemment.
Vérifiez si la température de consigne est de
5 ºC, ou plus, inférieure à la température
momentanée de l'incubateur. Si oui, laissez-
incubateur à refroidir. Tourner l'interrupteur
d'alimentation hors et sous tension, puis
essayez à nouveau.
La température momentanée de l'incubateur
est d'au moins 5 ºC plus élevée que la
température réglée, par la faute de la sonde
de température, défaut carte électronique
ou un réglage incorrect des paramètres.
Contactez votre distributeur.
Er3 La température momentanée n'atteint pas la
température réglée en 2 heures, parce que
la porte est ouverte, vous ouvrez la porte
trop souvent ou si la température ambiante
est trop basse.
Vérifier que la porte est bien fermée, ne pas
ouvrir la porte trop souvent en cours de
fonctionnement, vérifiez que la température
d'environnement est au-dessus minimum.
Tourner l'interrupteur d'alimentation hors et
sous tension, puis essayez à nouveau.
La température momentanée n'atteint pas la
température réglée en 2 heures, en raison
d'un fusible thermique coupée, défaut de
chauffage, défaut carte électronique ou un
réglage incorrect des paramètres.
Contactez votre distributeur.
Nettoyage et maintenance
Avant toute intervention de nettoyage ou de maintenance de l'appareil, débrancher le câble
secteur de la prise secteur murale.
Il n'y a pas besoin de maintenance sur cet appareil.
Nettoyez l'appareil à l'extérieur et à l'intérieur avec un chiffon humide et du savon. Ne pas immerger
l'appareil ou verser un liquide à l'intérieur ou sur lui. Utiliser un produit à base d'alcool ou d'ammoniaque sur
la vitre peut détériorer celle-ci. Laisser l'incubateur sécher complètement avant de rebrancher le câble
d'alimentation secteur et de l'utiliser.
Accessoires
IL 10:
Description Quantité Cat. No.
Tablette supplémentaire, 226 x 215 mm, acier inoxydable 1 390-0387
Portoirs pour tubes à essais, 2 x 6 positions, Ø 32 mm 1 390-0386
IL 23:
Description Quantité Cat. No.
Tablette supplémentaire, 286 x 285 mm, acier inoxydable 1 390-0483
Portoirs pour tubes à essais, 2 x 6 positions, Ø 32 mm 1 390-0386
