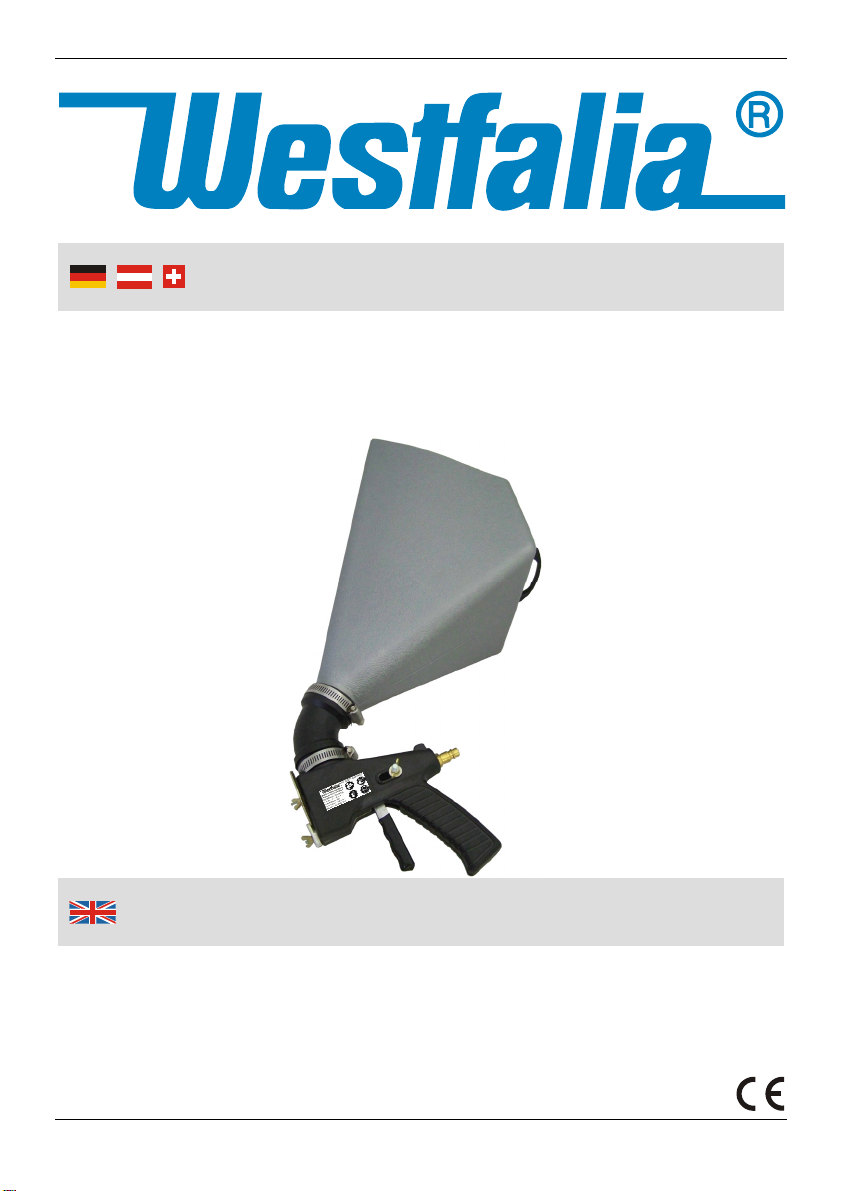

Westfalia 80 22 77 User manual

Westfalia Bedienungsanleitung
Nr. 109487

Feinputz Trichterspritzpistole
A
rtikel Nr. 80 22 77
Air Texture Hopper Spray Gun
A
rticle No. 80 22 77
Bedienungsanleitung
Instruction Manual

II
Instruction manuals provide valuable hints for using your new device. They
enable you to use all functions, and they help you avoid misunderstandings
and prevent damage.
Please take the time to read this manual carefully and keep it for future
reference.
Bedienungsanleitungen enthalten wichtige Hinweise für den Umgang mit
Ihrem neuen Gerät. Sie ermöglichen Ihnen, alle Funktionen zu nutzen, und sie
helfen Ihnen, Missverständnisse zu vermeiden und Schäden vorzubeugen.
Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung in Ruhe
durchzulesen und bewahren Sie sie für späteres Nachlesen gut auf.
Sehr
g
eehrte Damen und Herren
Dear Customers

III

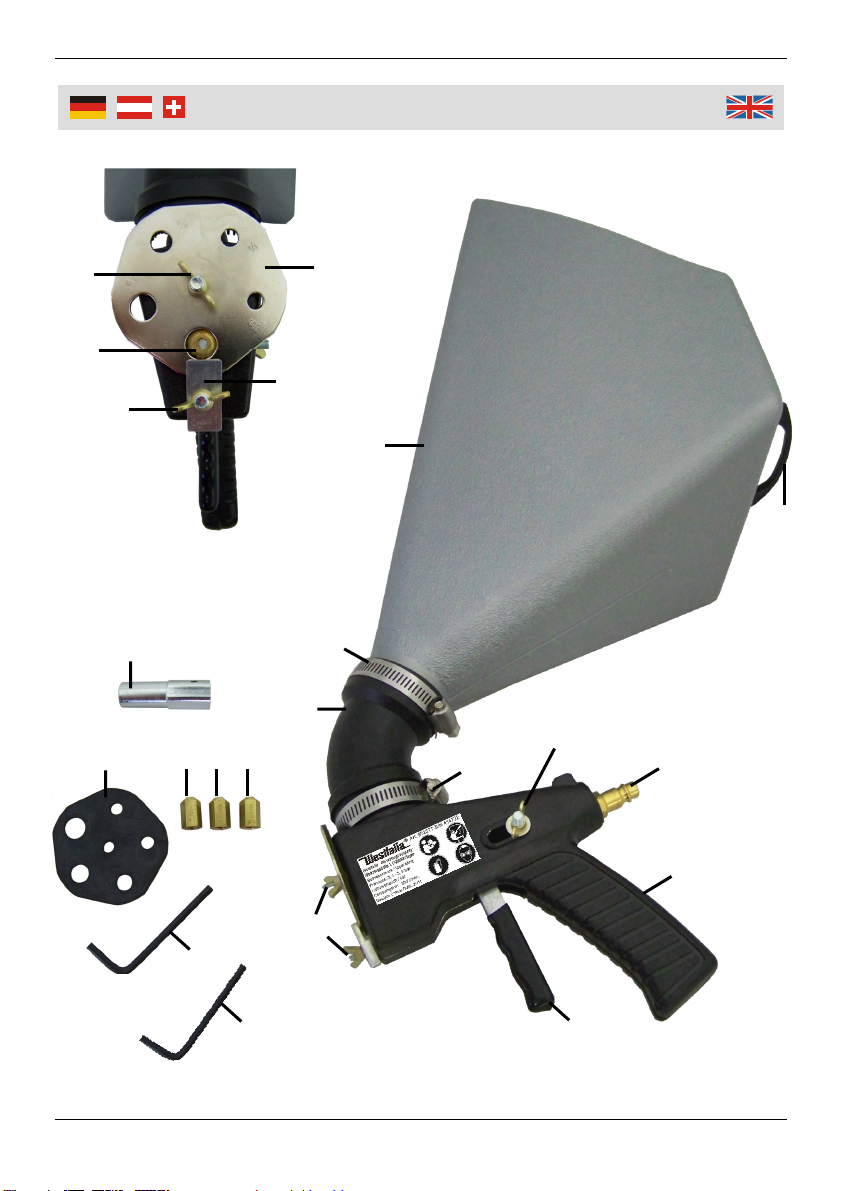

Übersicht
|
Overvie
w
1
2
3a
2
4
6
5
7
8
7
2
3b 3c 3d
13
15
14
9
10
11
12
16

IV
1 5-Loch-Düsenscheibe Orifice Dial Plate with 5 Sizes
2 Flügelschraube Wing Screw
3a Düse 1,5 mm Nozzle 1.5 mm
3b Düse 2,7 mm Nozzle 2.7 mm
3c Düse 3,5 mm Nozzle 3.5 mm
3d Düse 3,6 mm Nozzle 3.6 mm
4 Halteplatte Plate
5 Trichtergriff Hopper Handle
6 Trichter Hopper
7 Schlauchschelle Hose Clip
8 45° Bogen 45° Elbow
9 Abzugfeststeller Trigger Stop
10 Stecknippel Schnellkupplung Quick Coupler
11 Handgriff Handle
12 Abzug Trigger
13 Inbusschlüssel 2,5 mm Allen Key 2.5 mm
14 Inbusschlüssel 4 mm Allen Key 4 mm
15 Ersatz-Gummidichtung Replacement Rubber Sealing
16 Einstellschlüssel 3/8“ 3/8” Tip Socket
Übersicht
|
Overvie
w

1
Sicherheitshinweise............................................................................. Seite 2
Vor der ersten Benutzung ................................................................... Seite 4
Bestimmungsgemäßer Gebrauch ....................................................... Seite 4
Druckluft .............................................................................................. Seite 4
Vorbereitung der Fläche...................................................................... Seite 4
Bedienelemente und Zubehör............................................................. Seite 5
Einstellung der Luftmenge................................................................... Seite 6
Einsetzen/Wechseln der Düsen .......................................................... Seite 6
Konsistenz des Beschichtungsmaterials............................................. Seite 6
Benutzung ........................................................................................... Seite 7
Reinigung ............................................................................................ Seite 7
Wartung............................................................................................... Seite 7
Explosionszeichnung........................................................................... Seite 8
Technische Daten ............................................................................... Seite 16
Inhaltsverzeichnis
Table of Contents
Safety Notes........................................................................................ Page 9
Before first Use.................................................................................... Page 11
Intended Use ....................................................................................... Page 11
Compressed Air................................................................................... Page 11
Preparing the Surface ......................................................................... Page 11
Operating Elements and Accessory.................................................... Page 12
Adjusting the Air Volume ..................................................................... Page 13
Inserting/Changing the Nozzles .......................................................... Page 13
Consistency of the Coating Material ................................................... Page 13
Using ................................................................................................... Page 14
Cleaning .............................................................................................. Page 14
Maintenance........................................................................................ Page 14
Explode Diagram................................................................................. Page 15
Technical Data .................................................................................... Page 16

2
Sicherheitshinweise
Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden und
gesundheitlichen Beeinträchtigungen folgende Hinweise:
Personen mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten dürfen das Gerät nicht benutzen, es sei denn sie werden durch
eine Betreuerin/einen Betreuer beaufsichtigt und unterwiesen.
Halten Sie die Feinputz-Trichterpistole außer Reichweite von Kindern.
Die Feinputz-Trichterpistole darf nur von sachkundigen Personen in Betrieb
genommen werden. Bei unsachgemäßer Benutzung der Feinputz-Trichter-
pistole oder jeglicher Veränderung können gesundheitliche Beeinträchtigun-
gen sowie Sachschäden entstehen.
Beachten Sie sämtliche örtlichen und nationalen Arbeitsvorschriften und
Anforderungen der Behörden und Berufsgenossenschaften, hinsichtlich
Belüftung, Brandbekämpfung, Betrieb und allgemeine Praxis am Arbeitsplatz.
Arbeiten Sie immer mit Umsicht mit der Feinputz-Trichterpistole und schützen
Sie sich und Ihre Umwelt durch geeignete Vorsichtsmaßnahmen vor Unfallge-
fahren.
Richten Sie die Feinputz-Trichterpistole niemals auf sich selbst oder andere
Personen oder auf Tiere. Bestimmte Beschichtungsmaterialien können die
Haut, Lunge und die Augen verätzen.
Verbinden Sie den Druckluftanschluss nur über eine Schnellverschlusskupp-
lung mit der Feinputz-Trichterpistole und regulieren Sie den Arbeitsdruck über
einen Druckminderer. Der maximal zulässige Arbeitsdruck darf niemals
überschritten werden, siehe hierzu die Technischen Daten.
Verwenden Sie als Energiequelle niemals Sauerstoff, brennbare Gase oder
halogenisierten Kohlenwasserstoff.
Kontrollieren Sie sämtliche Anschlüsse und Schläuche auf guten Sitz und
Funktionstüchtigkeit. Lose Schläuche können eine ernsthafte Verletzungsge-
fahr darstellen. Benutzen Sie nur Sicherheitskupplungen.
Trennen Sie vor dem Einstellen, vor Störungsbeseitigung, bei längerem
Nichtgebrauch und bei Wartungsarbeiten das Gerät von der Druckluftquelle.
Stellen Sie sicher, dass der Restdruck im Gerät erst abgebaut ist, bevor Sie
das Gerät warten oder reinigen.
Die Feinputz-Trichterpistole darf nicht zweckentfremdet oder umgebaut
werden. Verwenden Sie nur Original-Ersatzteile. Nicht empfohlene Ersatzteile
können ein Gefahrenrisiko darstellen.
Benutzen Sie die Feinputz-Trichterpistole nur in ausreichend belüfteten
Räumen.

3
Sicherheitshinweise
Schutzausrüstung ist unbedingt erforderlich. Beachten Sie, dass
Dämpfe und bestimmte Materialien giftig sind. Diese können Aus-
schläge verursachen oder auf andere Weise gesundheitsschädlich
sein. Befolgen Sie die Empfehlungen auf den Schilder,- oder Daten-
blättern. Benutzen Sie immer Atemschutzgeräte und Schutzkleidung.
Die Schutzstufe der Geräte muss dem jeweils verarbeiteten Be-
schichtungsmaterial entsprechen. Tragen Sie auch immer Hand-
schuhe beim Arbeiten. Wir empfehlen bei der Benutzung des
Gerätes immer einen Gehör,- und Sichtschutz zu tragen.
Halten Sie die Arbeitsumgebung sauber. Nehmen Sie nur soviel Beschich-
tungsmaterial, wie Sie für den Arbeitsvorgang benötigen. Lassen Sie das
Beschichtungsmaterial nicht offen stehen, sondern bewahren Sie die Produk-
te an einem sicheren, durch andere Personen nicht ohne weiteres zugängli-
chen Ort auf.
Beim Spritzen darf im Arbeitsbereich keine Zündquelle (z.B. offenes Feuer,
brennende Zigaretten, nicht explosionsgeschützte Lampen usw.) vorhanden
sein, da beim Spritzen leicht entzündliche Gemische entstehen. Vorsicht bei
brennbaren Materialien, es kann Funkenschlag entstehen.
Verwenden Sie das Gerät nicht, wenn es nicht korrekt arbeitet oder
beschädigt wurde. Unternehmen Sie keine eigenen Reparaturversuche.

4
Vor der ersten Benutzun
g
Vor der ersten Benutzung
Nehmen Sie die Feinputz-Trichterpistole aus der Verpackung und überprüfen Sie
das Gerät auf Transportschäden.
Entsorgen Sie Verpackungsmaterial oder lagern Sie es an einem für Kinder
unzugänglichen Ort.
Bestimmungsgemäßer Gebrauch
Die Feinputz-Trichterpistole ist zum Spritzen von flüssiger Rauhfaser, Quarzsand-
putz, Trockenquarz, Plastikmassen, Armierungskleber, Faserputz, Chipsflocken
etc.
Druckluft
Zum einwandfreien Betrieb der Feinputz-Trichterpistole wird saubere Druckluft
benötigt. Korrosionsrückstände, Staub, Schmutz, Öl oder Wasser aus der
Versorgungsleitung beeinträchtigen die Leistung und schaffen technische
Probleme.
Um ein sauberes Spritzbild zu erreichen, verwenden Sie am besten einen
eigenen Druckluftschlauch nur für die Arbeit mit der Feinputz-Trichterpistole.
Eventuell können sich in anderen Druckluftschläuchen noch Ölreste befinden, die
das Beschichtungsmaterial verunreinigen würden.
Wenn möglich sollten Sie die Druckluft mit einem Feinfiltersystem reinigen. Der
Luftdruck sollte so nah wie möglich an der Feinputz-Trichterpistole überprüft
werden, da Luftfilter und Luftschläuche den Luftdruck an der Pistole erheblich
reduzieren können. Verwenden Sie einen für 10 bar ausgelegten Luftschlauch mit
einem Innendurchmesser von mindestens 9 mm.
Einstellen des Luftdruckes:
Pistole mit davor geschaltetem Druckluftmanometer: Druck am Druckmin-
derer so einstellen, bis der notwendige Eingangsdruck erreicht wird.
Pistole ohne Manometer: Hierbei muss in Betracht gezogen werden, dass es auf
dem Weg vom Druckminderer zur Feinputz-Trichterpistole zu einem Druckverlust
kommt. Dies ist abhängig von der Schlauchlänge und dem Innendurchmesser.
Als Faustregel gilt: 0,6 – 0,8 bar Druckverlust bei einer Schlauchlänge von
10 Metern bei einem Innendurchmesser von mindestens 9 mm.
Vorbereitung der Fläche
Die zu bearbeitende Fläche (Decke, Wand) muss sauber, staubfrei, fettfrei und
trocken sein.

5
Bedienelemente und Zubehö
r
Stecknippel der Schnellkupplung (10):
Die Trichterpistole ist mit einem R¼“
Druckluftanschluss ausgestattet. Verbin-
den Sie zu Ihrer eigenen Sicherheit die
Pistole nicht fest mit dem Druckluft-
schlauch, sondern verwenden Sie eine
Schnellkupplung. Um eine dichte Ver-
bindung zu erhalten, sollte das Gewinde
der Schnellkupplung mit ein bis zwei
Lagen Teflonband umwickelt sein.
"Druckluftprofis" kuppeln Ihre Druckluft-
werkzeuge nicht direkt am Gerät, sondern montieren ein ca. 30 cm langes
Schlauchstück fix an die Maschine und kuppeln dann den Schlauch an.
Abzugfeststeller (9): Mit dem Abzugfeststeller können Sie die Position des
Abzugs fixieren, so dass Sie nach Pausen immer die richtige Position des Abzugs
haben. Lockern Sie den Abzugfeststeller durch Drehen der Flügelschraube gegen
den Uhrzeigersinn und ziehen Sie die Flügelschraube nach dem Einstellen
handfest durch Drehen im Uhrzeigersinn.
Abzug (12): Beim Drücken des Abzugs wird gleichzeitig
Luft und Beschichtungsmaterial durch die Pistole trans-
portiert.
5-Loch-Düsenscheibe (1): Die 5-Loch-Düsenscheibe ver-
fügt über 5 Öffnungen mit den Maßen 5,5 mm (7/32”),
6,3 mm (1/4“), 7,9 mm (5/16“), 9,5 mm (3/8”) und
11,1 mm (7/16“).
Düsen: Mit den 4 beigefügten Düsen in den Maßen
1,5 mm, 2,7 mm, 3,5 mm und 3,6 mm sind insgesamt bis
zu 15 verschiedene Kombinationsmöglichkeiten einstell-
bar.
Düsen-
größe
Mögliche Einstellungen der Düsenscheibe
1,5 mm 5,5 mm, 6,3 mm, 7,9 mm und 9,5 mm
2,7 mm 5,5 mm, 6,3 mm, 7,9 mm und 9,5 mm
3,5 mm 6,3 mm, 7,9 mm, 9,5 mm und 11,1 mm
3,6 mm 6,3 mm, 7,9 mm und 9,5 mm
10
9
1

6
Vorbereitun
g
Einstellung der Luftmenge
Der Luftbedarf der Feinputz-Trichterpistole liegt bei ca. 300 l/min. Ein Arbeits-
druck von 2,1 – 3,5 bar genügt in der Regel für alle Spritzarbeiten.
Je mehr Luft Sie eingestellt haben, umso feiner wird Ihre Spritzstruktur. Wenn Sie
mit zu viel Luft arbeiten, können die Sandkörner (bei Putzen) vom Bindemittel
entkleidet werden und von der Wand zurückprallen. Dies führt zu Materialverlust
und zu Verschmutzungen.
Einsetzen/Wechseln der Düsen
Für eine gute Materialstruktur sollten Sie mindestens den
doppelten Durchmesser wählen, den die größte Mörtel-
körnung hat.
1. Zum Einsetzen bzw. Wechseln der Düsen, schrauben
Sie erst die 5-Loch-Düsenscheibe ab. Lockern Sie
hierzu erst die Flügelschraube der Halteplatte (4) und
kippen Sie die Halteplatte seitwärts. Schrauben Sie
danach die Flügelschraube der 5-Loch-Düsenscheibe
ab.
2. Die Düse mit der Größe 3,5 mm können Sie mithilfe
des Inbusschlüssels der Größe 4 mm (14) einsetzen
bzw. herausschrauben. Für die anderen Düsen benöti-
gen Sie zum Einsetzen bzw. Entfernen den beigefüg-
ten Einstellschlüssel 3/8“ (16) und den Inbusschlüssel
der Größe 2,5 mm (13). Setzen Sie den Einstellschlüs-
sel und den Inbusschlüssel auf die Spritzpistole und
schrauben Sie die Düse hinein bzw. heraus.
Konsistenz des Beschichtungsmaterials
Eine wichtige Voraussetzung für zuverlässiges Arbeiten ist die Verwendung von
gleichmäßig gemischtem und von groben Verunreinigungen freiem Beschich-
tungsmaterial. Halten Sie das Beschichtungsmaterial so dick, dass es in der
Trichterpistole gerade noch nachrutscht.
Bei Textilputz (z. B. Baumwoll-Dekoputz) achten Sie darauf, dass die Masse gut
breiig ist. Zum Überprüfen der Konsistenz, halten Sie eine Kunststoffglättekelle
schräg (ca. 45°) und geben Sie etwas Dekoputz auf die Kette. Der Putz sollte
langsam zu rutschen beginnen.
Es ist jedoch meistens falsch, den Mörtel oder den Dekoputz dünner anzurühren,
wenn eine feinere Struktur gewünscht wird. In diesem Fall ist es besser, eine
kleinere Düse zu wählen oder eine höhere Luftmenge einzustellen.

7
Benutzun
g
Benutzung
1. Vor Arbeitsbeginn, prüfen Sie ob der Abzug frei beweglich ist. Schließen Sie
die Feinputz-Trichterpistole an den Druckluftanschluss an.
2. Stellen Sie den Luftdruck gemäß den Angaben des zu verarbeitenden
Beschichtungsmaterials ein. Gießen Sie das zu verarbeitende Material in den
Trichter. Der Trichter hat ein Fassungsvermögen von max. 7 Litern.
3. Führen Sie erst einen Spitztest durch. So können Sie die optimale Menge und
die verschiedenen Sprühstrahleinstellungen ausprobieren.
Das Tempo der Spritzbewegung hängt von der Auswahl der Düse, von der
Entfernung zur Fläche (Wand oder Decke), von der Konsistenz des Beschich-
tungsmaterials und vom Luftdruck ab.
Spritzen Sie nicht im Bogen auf die Fläche und halten Sie während des
Spritzens nicht an, da ungleichmäßig viel bzw. zu wenig Material auf die
Fläche gesprüht wird. Halten Sie die Feinputz-Trichterpistole immer in einem
gleichbleibenden Abstand zur Oberfläche. Halten Sie die Pistole senkrecht
zur behandelnden Oberfläche und bewegen Sie die Pistole gleichmäßig und
parallel von einer Seite zur anderen.
4. Kontrollieren Sie erst die Arbeit, bevor Sie die Pistole reinigen. Danach
entleeren Sie das Beschichtungsmaterial in einen geeigneten Behälter.
Entsorgen Sie nicht mehr benötigtes Beschichtungsmaterial sachgerecht.
Frisch behandelte Oberflächen dürfen nicht direkter Sonneneinstrahlung, zu
hohen bzw. zu niedrigen Temperaturen, Wind, Staub oder Wasser ausgesetzt
werden.
Reinigung
Bei der Benutzung von wasserlöslichem Beschichtungsmaterial genügt es, alle
Teile der Feinputz-Trichterpistole gründlich mit Wasser zur reinigen.
Sollte einmal die Feinputz-Trichterpistole zur intensiven Reinigung zerlegt
werden, beachten Sie beim Zusammenbau die Anordnung der einzelnen
Komponenten (siehe Explosionszeichnung auf Seite 8). Gehen Sie beim Zerlegen
und Zusammenbau der Pistole immer mit Vorsicht vor.
Wartung
Schmieren Sie mit einem geeigneten silikonfreien Fett alle beweglichen Teile der
Pistole. Bedenken Sie, dass Düsen, Dichtungen, Einstellschrauben, etc.
Verschließteile sind und bei häufiger Benutzung durch Originalersatzteile
ausgetauscht werden müssen.

8
Ex
p
losionszeichnun
g

9
Safet
y
Notes
Persons with limited physical, sensorial or mental abilities are not allowed to
use the tool, unless they are supervised and briefed for their safety by a
qualified person.
Keep the air texture hopper spray gun out of reach of children.
The hopper spray gun may only be operated by competent persons.
Unintended use or modifications of any kind can lead to injuries or to damage
to property.
Observe all local and national process specifications and requirements of the
authorities and professional associations with regard to ventilation, fire fighting,
operations and general practices in the workplace.
Always use the hopper spray gun with the necessary care and caution and
protect yourself and others form accidents by taking suitable precautions.
Never aim the spray gun at yourself, other persons or animals. Coating
material can damage skin, lung and eyes.
For your own safety always use the quick coupling adaptor to connect the
hopper spray gun to the air supply and always regulate the working pressure
by using a pressure regulator. Do not exceed the max. permitted working air
pressure. Please refer to the Technical Data.
Never use oxygen or flammable gases as source of energy.
Check if all connections and hoses are mechanically secured and if they are
functioning properly. Loose hoses may cause severe injuries. Only use quick
coupling adaptors.
Disconnect the spray gun tool from the compressed air source before doing
any maintenance work or when not in use. Make sure there is no remaining
pressure inside the spray gun before maintaining or cleaning the unit.
Do not modify the spray gun in any way and do not use it for any unintended
use. Only use original accessory. Not recommended accessory can bear a risk
of danger.
Only use the air spray gun in sufficiently ventilated rooms.
Please note the following safety notes to avoid malfunctions,
damage or physical injury:

10
Safet
y
Notes
Always wear personal safety equipment when using the spray gun.
Toxic fumes and certain coating materials can be poisonous. Those
materials may create irritation or be otherwise harmful to health.
Follow the recommendations on the data sheets. Always wear
respiratory protection. The safety class of the system has to be in
accordance with the processed coating material. Always wear safety
gloves. We suggest wearing ear and eye protection when operating
the spray gun.
Keep your working area tidy. Only take as much coating material to your
working area as required for the job. Do not keep coating material in open
containers; store it in a safe place which is not easily accessible to others.
During applying coating material make sure no ignition source (e.g. open
flames, lid cigarettes, lamps not protected against explosion etc.) may be
present. During painting explosive gases may be formed.
Do not continue using a damaged spray gun. Do not try to repair it yourself.

11
Before first Use
Before first Use
Unpack the hopper spray gun and check it for any damage in transit.
Dispose of packaging materials or store it out of reach of children.
Intended Use
The air texture hopper spray gun in intended for applying different types of wall
and ceiling finishes such as natural wall coatings, silicate plaster, sand finish
textures, Latex textures, reinforcement adhesives, snow flake textures etc.
Compressed Air
For trouble-free operation of the hopper spray gun clean compressed air is
required. Corrosion residues, dust and dirt from the pipes reduce the efficiency of
the tool and will cause technical problems.
For best spraying results use a separate air hose exclusively for working with the
hopper spray gun. Other air hoses may contain residual oil which will contaminate
the coating material.
If possible, the air should be cleaned with a fine filter system. The air pressure
should be monitored as close to the hopper spray gun as possible, because air
cleaners and air hoses may reduce the air pressure significantly. Use an air hose
suitable for 10 bar with an interior diameter of at least 8 mm.
Setting the air pressure:
The hopper spray gun is used with attached air pressure gauge: Adjust the air
pressure limiter until the desired pressure is reached.
The hopper spray gun is used without attached air pressure gauge: Keep in mind
that pressure is lost in relation to the length and interior diameter of the hose. A
pressure loss of 0.6 – 0.8 bar for a 10 meter hose with an interior diameter of 9
mm can be assumed.
Preparing the Surface
Make sure the surface to be coated (ceiling, wall) is clean, dry and free of grease
and dust.

12
O
p
eratin
g
Elements and Accessor
y
Air Coupler (10): The hopper spray gun is
equipped with a R¼“ air inlet. For your
own safety you should not use a
permanent connection between the
hopper spray gun and the air hose, but
use the supplied quick coupling adaptor.
Seal the end of the quick coupler with
two layers of Teflon tape.
Hint: „Professional Users” of compressed
air tools do not connect the quick coupler
directly to the tool but install a permanent leader hose of about 30 cm length
between tool and quick coupler.
Trigger Stop (9): With the trigger stop the position can be adjusted and fixed, thus
you will have, after interruption of work, still the correct position of the trigger.
Loosen the trigger stop by turning the wing screw counter clockwise, adjust the
trigger and tighten the wing screw by turning clockwise.
Trigger (12): When pressing the trigger, air and coating
material will be transported from the hopper spray gun.
Orifice Dial Plate with 5 sizes (1): The dial plate has
totally 5 openings of the sizes 5.5 mm (7/32”), 6.3 mm
(1/4“), 7.9 mm (5/16“), 9.5 mm (3/8”) and 11.1 mm
(7/16“).
Nozzles: With the 4 included nozzles of the sizes
1.5 mm, 2.7 mm, 3.5 mm and 3.6 mm and the dial plate
totally 15 different combination settings are possible.
Nozzle
Size
Possible Setting with the dial plate
1.5 mm 5.5 mm, 6.3 mm, 7.9 mm and 9.5 mm
2.7 mm 5.5 mm, 6.3 mm, 7.9 mm and 9.5 mm
3.5 mm 6.3 mm, 7.9 mm, 9.5 mm and 11.1 mm
3.6 mm 6.3 mm, 7.9 mm and 9.5 mm
10
9
1

13
Pre
p
aration
Adjusting Air Volume
Operate the hopper spray gun with an air volume of 300 l/min. Compressed air of
2.1 – 3.5 bar are enough for applying coating material.
The higher the airflow is adjusted, the finer the spray pattern will be. When
working with too much air, the grains of sand (in plaster) become dissolved from
the coating material and rebounce from the wall. This will lead to loss of coating
material and dirt.
Inserting/Changing the Nozzles
For achieving a good material structure, preferably use
twice the diameter of the largest grain size.
1. For inserting resp. changing the nozzles remove the
orifice dial plate first. Loosen the wing screw of the
plate (4) and tilt aside. Unscrew the wings screw and
remove the dial plate.
2. The nozzle of the size 3.5 mm can be unscrewed resp.
inserted by using the Allen key, size 4 mm (14). For the
other nozzles you will need the included tip socket of
the size 3/8“ (16) and the Allen key, size 2,5 mm (13).
Attach the tip socket and the Allen key on the spray
gun as shown in the figure and tighten resp. loosen the
nozzle.
Consistency of the Coating Material
For proper spraying results it is essential to agitate the coating material to a
smooth and lump-free consistency. Make sure the coating material is viscous but
not too thick so it can lightly slide down in the hopper gun.
When using textile plaster (e. g. cotton finishing) make sure the mass is viscous
(pasty). For checking the consistency, incline a plastic smoothing trowel to
approx. 45° and apply some coating material on the trowel. The mass should
slowly slide down.
Do not mix the coating material to thinner consistency if a fine surface structure is
desired. In this case preferably use a smaller nozzle or adjust higher air volume.

14
O
p
eration
Using
1. Before starting to work, check the trigger to make sure it moves freely.
Connect the hopper spray gun to the compressed air supply.
2. Set up the air pressure according to the used coating material. Pour the
coating material to be processed into the hopper. The hopper has a max.
capacity of 7 litres.
3. Make test runs. This way you can determine the optimum amount of coating
material and the different spray patterns.
The movement speed of the spray gun depends on the size of the nozzle, the
distance to the surface (wall or ceiling), the consistency of the coating material
and the used air pressure.
4. Do not spray in an arc on the surface and do not interrupt spraying as this will
lead to uneven or too little coating material distribution onto the surface.
Always keep the spray gun in a constant distance to the surface. Hold the
spray gun vertically to the surface to be sprayed and move the spray gun
evenly and in parallel lanes from one side to the other.
5. Before cleaning the hopper spray gun, check the work first. After work empty
remaining coating material into an appropriate bin. Properly dispose of coating
material that is no longer needed.
Fresh treated surfaces must not be exposed to direct sunlight, to very high or
low temperatures, wind, dust, water or rain.
Cleaning
When using water-soluble coating material, simply clean all parts of the hopper
spray gun thoroughly with water.
Should it be necessary to disassemble the hopper spray for thoroughly cleaning,
observe the correct order of the components when assembling the gun (see
explode diagram on page 15). Always be careful when disassembling and
assembling the spray gun.
Maintenance
Lubricate all moving parts of the hopper spray with suitable non-silicone grease.
All parts such as nozzles, seals, adjusters, etc. are wear parts and must be
exchanged with original spare parts in frequent use.

15
Ex
p
lode Dia
g
ram
