Westfalia 92 86 33 User manual

Originalanleitung
Original Instructions
Druckluft-Ausblaspistole
Artikel Nr. 92 86 33
Air Blow Gun
Article No. 92 86 33

2
1
4
2
1
3
1

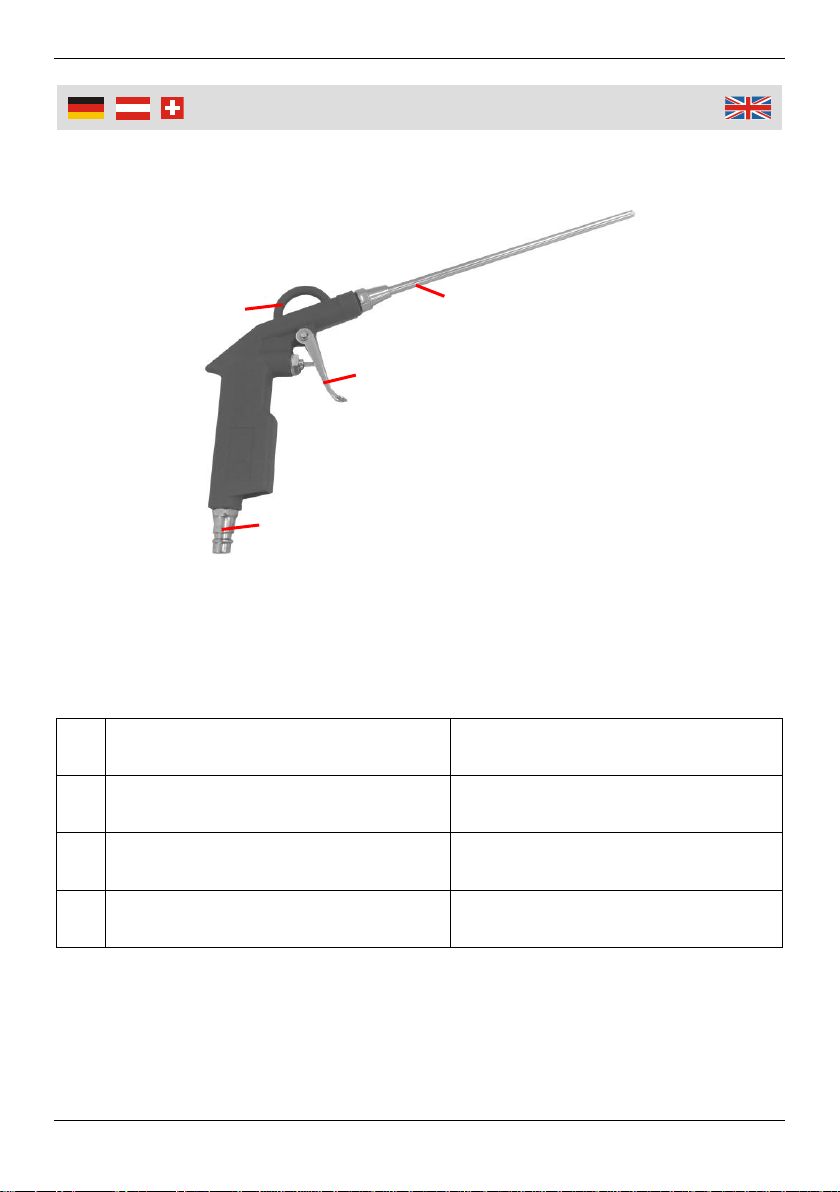

Ausblasrohr
Blow Out Nozzle
2
Abzug
Trigger
3
Stecknippel
Plug Nipple
4
Aufhängebügel
Hanger
Übersicht | Overview

Technische Daten | Technical Data
3
Betriebsdruck
3 –6 bar
Operating
Pressure
Max. Betriebs-
druck
8 bar
Max. Operating
Pressure
Luftverbrauch ca.
85 –140 l/min
Air Consumption
approx.
Gewicht
163 g
Weight
Druckluftanschluss
G ¼“
Air Connection
Länge
Ausblasrohr
22 cm
Length
Blow Out Nozzle

4
Sicherheitshinweise
Die Druckluftpistole ist nur für den privaten Gebrauch
bestimmt. Sie ist nicht für den gewerblichen Dauerein-
satz bestimmt.
Verwenden Sie die Druckluftpistole gemäß dieser
Bedienungsanleitung und nur für den bestimmungsge-
mäßen Einsatzbereich.
Personen mit eingeschränkten physischen, sensori-
schen oder geistigen Fähigkeiten dürfen die Druckluft-
pistole nicht benutzen, es sei denn sie werden durch
eine Betreuerin/einen Betreuer beaufsichtigt und unter-
wiesen.
Halten Sie die Druckluftpistole außer Reichweite von
Kindern. Sie ist kein Spielzeug.
Die Druckluftpistole darf nur von sachkundigen Perso-
nen in Betrieb genommen werden. Bei unsachgemäßer
Benutzung oder jeglicher Veränderung können gesund-
heitliche Beeinträchtigungen sowie Sachschäden ent-
stehen.
Richten Sie die Druckluftpistole niemals auf sich selbst
oder andere Personen oder auf Tiere.
Verbinden Sie den Druckluftanschluss nur über eine
Stecknippel mit dem Druckluftwerkzeug und regulieren
Sie die Arbeitsdruckeinstellung über einen Druckminde-
rer. Der maximal zulässige Arbeitsdruck darf niemals
überschritten werden, siehe hierzu die Technischen
Daten.
Beachten Sie bitte zur Vermeidung von Fehl-
funktionen, Schäden und gesundheitlichen
Beeinträchtigungen die folgenden Hinweise:

5
Sicherheitshinweise
Verwenden Sie als Energiequelle niemals Sauerstoff,
brennbare Gase oder halogenierten Kohlenwasserstoff.
Kontrollieren Sie sämtliche Anschlüsse und Schläuche
auf guten Sitz und Funktionstüchtigkeit. Lose Schläuche
können eine ernsthafte Verletzungsgefahr darstellen.
Trennen Sie vor Einstellungsarbeiten, vor Störungsbe-
seitigung, bei längerem Nichtgebrauch und bei War-
tungsarbeiten das Druckluftwerkzeug von der Druckluft-
quelle.
Druckluftwerkzeuge dürfen nicht zweckentfremdet oder
umgebaut werden. Verwenden Sie nur Original-
Zubehör. Nicht empfohlenes Zubehör kann ein Gefah-
renrisiko darstellen.
Verwenden Sie das Gerät nicht, wenn es nicht korrekt
arbeitet oder es beschädigt wurde. Unternehmen Sie
keine eigenen Reparaturversuche. Wenden Sie sich bei
Fragen oder Problemen an unseren Kundendienst.

6
Benutzung
Bestimmungsgemäße Verwendung
Die Druckluftpistole ist zum Reinigen und Ausblasen von
Gegenständen und schwer zugänglichen Stellen bestimmt.
Zur bestimmungsgemäßen Verwendung gehört auch das
Einhalten der Anleitung.
Jede darüberhinausgehende Verwendung (andere Medien,
Gewaltan-wendung) oder eigenmächtige Veränderung
(Umbau, kein Original-Zubehör) können Gefahren auslösen
und gelten als nicht bestimmungsgemäß.
Vor der ersten Benutzung
Nehmen Sie die Druckluftpistole aus der Verpackung und
überprüfen Sie alle Teile auf Transportschäden. Halten Sie die
Verpackungsmaterialien von Kleinkindern fern. Es besteht
Erstickungsgefahr!
Inbetriebnahme
1. Schrauben Sie das Ausblasrohr (1) auf die Luftaustrittsöff-
nung.
2. Die Druckluftpistole ist mit einem G ¼“ Druckluftanschluss
ausgestattet. Zu Ihrer eigenen Sicherheit sollten Sie die
Druckluftpistole nicht permanent mit dem Druckluftschlauch
verbinden, sondern immer den Stecknippel benutzen.
3. Nehmen Sie den Druckluftgenerator in Betrieb.
4. Drücken Sie den Abzug (2), um die Luftzufuhr zu starten. Je
weiter der Abzug eingedrückt wird, desto stärker wird der
Luftstrahl. Lassen Sie den Abzug los, um die Luftzufuhr zu
stoppen.
5. Trennen Sie das Werkzeug nach der Arbeit vom Druckluft-
generator.

7
Benutzung
Luftdruck und Luftmenge
Die Druckluftpistole benötigt gereinigte und ölfreie Luft.
Verwenden Sie daher keinen Nebelöler für die Luftzufuhr.
Verwenden Sie nach Möglichkeit nur Druckluftschläuche für
die Druckluftzufuhr, die nicht bereits mit anderen Druckluft-
werkzeugen verwendet wurden, welche einen Nebelöler
voraussetzen.
Die Druckluftpistole sollte mit einem Druck von 3 –6 bar
betrieben werden. Ein größerer Druck als der max. zulässi-
ge Druck von 8 bar würde aufgrund höherer Belastung die
Lebensdauer des Gerätes verkürzen. Die Druckluftpistole
sollte mit einem Kompressor mit einem Luftvolumen von
min. 85 l/min betrieben werden. Ideal ist ein Kompressor mit
einem Luftvolumen von 200 –300 l/min.
Verwenden Sie nur Anschlussschläuche mit einem
Innendurchmesser von mindestens 9 mm. Bedenken Sie
bitte beim Einstellen des Luftdrucks, dass der Druck bei
einer Schlauchlänge von 10 m und einem Innendurchmes-
ser von 9 mm um ca. 0,6 bar absinkt.
Wartung und Pflege
Um eine einwandfreie Funktion und lange Lebensdauer zu
gewährleisten, ist eine gewissenhafte Wartung unerlässlich.
Geben Sie ab und zu einige Tropfen Öl an die Abzugstift-
Dichtung. Ansonsten ist die Druckluftpistole wartungsfrei.
Lassen Sie keine Flüssigkeiten in die Druckluftzufuhr der
Druckluftpistole gelangen und tauchen Sie diese nicht in
Flüssigkeiten. Wasser in der Druckluftzufuhr kann Schäden
am Gerät verursachen. Entwässern Sie den Kompressor

8
Benutzung
oder das Leitungssystem regelmäßig! Reinigen Sie den
Luftfilter der Anlage ebenfalls regelmäßig.
Zum Betrieb von Druckluftwerkzeugen wird saubere Luft
benötigt. Korrosionsrückstände, Staub und Schmutz aus der
Versorgungsleitung beeinträchtigen die Leistung und schaf-
fen technische Probleme.
Reinigen Sie die Druckluftpistole gegebenenfalls mit einem
feuchten Tuch.
Benutzen Sie keine chemischen Reinigungsmittel, die
aggressive Substanzen enthalten, wie Benzin, Verdünnung,
etc., da sie die Oberflächen beschädigen könnten.
Lagerung
Lagern Sie die Druckluftpistole im Innenbereich an einem
vor Staub und Schmutz geschützten, trockenen Ort.
Hängen Sie die Druckluftpistole am Aufhängebügel (4) auf.

9
Safety Notes
Only use the air blow gun for domestic purposes. The
device is not designed for continuous, professional use.
Only use the air blow gun according to this instruction
manual and for the intended use.
Persons with limited physical, sensorial or mental
abilities are not allowed to use the air blow gun, unless
they are supervised and briefed for their safety by a
qualified person.
Keep the air blow gun out of reach of children. It is not a
toy.
The air blow gun may only be operated by competent
persons. Unintended use or modifications of any kind
can lead to injuries or to damage to property.
Never direct the air blow gun towards people, animals
or plants.
For your own safety always use a quick coupling
adaptor to connect the air tool to the air supply. Always
regulate the working pressure by using a pressure
regulator. Do not exceed the max. permitted working air
pressure. Please refer to the Technical Data.
Never use oxygen or flammable gases as source of
energy.
Check if all connections and hoses are mechanically
secured and if they are functioning properly. Loose
hoses may cause severe injuries.
Please note the following safety notes to avoid
malfunctions, damage or physical injury:

10
Safety Notes
Disconnect the air tool from the compressed air source
before doing any maintenance work or when not in use.
Do not modify any air tool in any way and do not use it
for any unintended use. Only use original accessory.
Not recommended accessory can bear a risk of danger.
Do not use the air blow gun any further in case of
damage. Do not open the device and do not try to repair
it yourself. In case of questions contact our customer
service.

11
Operation
Intended Use
The air blow gun is intended for cleaning and blowing out
material from objects and difficult to access places.
The intended use also includes an operation following the
operating instructions.
Any use beyond these parameters (different media, applying
force) or any changes (reconstruction, no original accesso-
ry) can lead to serious risks and is regarded as use that is
contrary to the intended purpose.
Before first Use
Unpack the air blow gun and check all parts for any damage in
transit. Dispose of packaging materials or store them out of
reach of children. There is risk of suffocation!
Operation
1. Screw the blow out nozzle (1) on the air outlet opening.
2. The air blow gun is equipped with an G ¼” air connection.
For your own safety it is not recommended to use a perma-
nent connection between the air blow gun and the air hose,
but use the plug nipple instead.
3. Power up the compressed air generator.
4. Press the trigger (2) to start the delivery of air. The more you
press the trigger, the higher the air output rate will be.
Release the trigger to stop the delivery of air.
5. After work disconnect the air tool from the compressed air
supply.

12
Operation
Air Pressure and Air Volume
The air blow gun requires clean and oil-free air. Therefore,
do not use an oil-fog lubricator within the air supply system.
If possible, only use compressed air hoses for the air supply
that previously have not been used with other air tools which
required an oil-fog lubrication system.
Operate the air blow gun with a pressure of 3 –6 bar. When
using higher pressure than the max. permitted pressure of
8 bar, its self-life will be reduced drastically. Operate the air
blow gun using a compressor with an air suction capacity of
at least 85 l/min. The ideal capacity is provided by compres-
sors with a suction capacity of 200 –300 l/min.
Only use air hoses with an inner diameter of at least 9 mm.
When setting up the air pressure, always keep in mind that
the pressure will decrease by approx. 0.6 bar when using a
10 m long hose with an inner diameter of 9 mm.
Maintenance and Care
To ensure proper functionality and a long lifetime, diligent
maintenance is essential.
Add a few drops of oil to the sealing of the trigger pin in
regular intervals. Apart from that the air blow gun is mainte-
nance free.
Do not allow liquids to enter the air blow gun and never
immerse it into liquids. Water in the compressed air inlet can
damage the machine. Therefore it is recommended to drain
the air lines and the compressor regularly! Also clean the air
filters in regular intervals.
For operating pneumatic tools clean air is required.
Corrosion residues, dust and dirt from the pneumatic pipes

13
Operation
reduce the efficiency of the tool and will cause technical
problems.
If necessary, clean the air blow gun with a moist cloth.
Do not use abrasive or aggressive chemicals as benzene or
thinner, which may dissolve plastic parts.
Storing
Store the air blow gun indoors in a dry location that is
protected from dust and dirt.
Use the hanger (4) to store the air blow gun properly.

14
Consignes de sécurité
Le pistolet à air comprimé est destiné à un usage privé.
Il n'a pas été conçu pour un usage commercial continu.
Utilisez le pistolet à air comprimé, selon ces instructions
et uniquement pour la zone d'application envisagée.
Les personnes ayant des capacités physiques,
sensorielles ou mentales limitées, ne peuvent pas
utiliser le dispositif sinon sous le contrôle et après avoir
reçu les instructions sur l’utilisation de la personne
responsable de leur sécurité.
Tenir le pistolet à air comprimé loin des enfants. Il n’est
pas un jouet.
Le pistolet à air comprimé peut être utilisé que par des
personnes compétentes. En cas de mauvaise utilisation
ou de modification à l'instrument persiste risque de
problèmes de santé et des dommages.
Ne jamais diriger le pistolet pneumatique vers vous-
même ou d'autres personnes ou vers des animaux.
Branchez la connexion d'air comprimé uniquement par
l'intermédiaire d'un raccord rapide avec l'outil
pneumatique et ajuster le réglage de la pression de
sortie à travers un réducteur de pression. La pression
maximale admissible ne doit jamais être dépassée, voir
les spécifications.
Ne jamais utiliser comme une source d'énergie
d’oxygène, du gaz combustibles ou d’hydrocarbure
S'il vous plaît noter, afin d'éviter des
dysfonctionnements, des dommages ou des
problèmes de santé les informations
suivantes:

15
Consignes de sécurité
halogène.
Assurez-vous que tous les raccords et tuyaux flexibles
sont adaptés et ont une bonne fonctionnalité. Tuyaux
lâches peuvent être un risque de blessure grave.
Déconnecter avant les travails de réglage, de répara-
tion, d'entretien et lorsqu'il n’est pas en cours d'utilisa-
tion, l'outil pneumatique de la source d'air comprimé.
Les outils pneumatiques ne doivent pas être utilisés
improprement ou modifiés de quelque façon. Utilisez
uniquement des accessoires originaux. Les accessoires
non recommandés peuvent présenter un danger pour la
sécurité.
Ne pas utiliser l'appareil si il ne fonctionne pas cor-
rectement ou si il a été endommagée. Ne pas effectuer
les réparations vous-même. Si vous avez des questions
ou des problèmes, contactez notre service à la clientèle.

16
Informazioni sulla sicurezza
La pistola ad aria compressa è destinata all'uso privato.
Non è concepita per uso commerciale continuo.
Utilizzare la pistola ad aria compressa, in base a queste
istruzioni e solo per l'area di applicazione prevista.
Persone con capacità fisiche, sensoriali o mentali
limitate, non devono utilizzare la pistola se non sotto il
controllo e dopo aver ricevuto rispettive istruzioni
sull’utilizzo dalla persona responsabile alla loro sicurez-
za.
Tenere la pistola ad aria compressa lontano dai
bambini. Non è un giocattolo.
La pistola ad aria compressa può essere utilizzata solo
da persone competenti. Nel caso di uso improprio o
modifiche allo strumento persiste il rischio di problemi
alla salute e danni.
Mai puntare la pistola pneumatica verso se stessi o altre
persone o animali.
Collegare il collegamento dell'aria compressa solo
tramite un attacco rapido con l'utensile pneumatico e
regolare l'impostazione della pressione di uscita attra-
verso un riduttore di pressione. La pressione massima
ammissibile non deve mai essere superata, vedere Dati
tecnici.
Mai utilizzare come fonte di energia ossigeno, gas
combustibili o idrocarburo alogenato.
Verificare che tutti i collegamenti e tubi flessibili siano
Si prega di notare, al fine di evitare
malfunzionamenti, danni o problemi alla
salute le seguenti precauzioni:

17
Informazioni sulla sicurezza
ben adattati e sulla loro funzionalità. Tubi allentati
possono rappresentare un grave rischio di lesioni.
Scollegare prima di lavori di impostazioni, di riparazio-
ne, di manutenzione e quando non in uso, l'utensile
pneumatico dalla sorgente di aria compressa.
Utensili pneumatici non devono essere oggetto di abuso
o essere modificati in alcun modo. Utilizzare solo ac-
cessori originali. Gli accessori non raccomandati posso-
no rappresentare un pericolo per la sicurezza.
Non utilizzare il dispositivo se non funziona corretta-
mente o se è stato danneggiato. Non effettuare alcuna
riparazione per conto proprio. In caso di domande o
problemi, contattare il nostro servizio clienti.

EU-Konformitätserklärung
EU Declaration of Conformity
18
Wir, die Westfalia Werkzeugcompany, Werkzeugstraße 1, D-58093 Hagen,
We, the Westfalia Werkzeugcompany, Werkzeugstraße 1, D-58093 Hagen,
erklären in alleiniger Verantwortung, dass das Produkt
declare by our own responsibility that the product
Druckluft-Ausblaspistole
Air Blow Gun
Artikel Nr. 92 86 33
Article No. 92 86 33
den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien und
deren Änderungen festgelegt sind.
is according to the basic requirements, which are defined in the European Directives and their
amendments.
2006/42/EG
2006/42/EC
Maschinen
Machinery
EN 1953:2013, DIN 31000:2018
Die technischen Unterlagen werden bei der QS der Westfalia Werkzeugcompany verwahrt.
The technical documentations are on file at the QA department of the Westfalia Werkzeug-company.
Hagen, den 16. November 2021
Hagen, 16th of November, 2021
Thomas Klingbeil,
Qualitätsbeauftragter / QA Representative

19
Werter Kunde,
bitte helfen Sie mit, Abfall zu vermeiden.
Sollten Sie sich einmal von diesem Artikel trennen wollen, so bedenken
Sie bitte, dass viele seiner Komponenten aus wertvollen Rohstoffen
bestehen und wiederverwertet werden können.
Entsorgen Sie ihn daher nicht in die Mülltonne, sondern führen Sie ihn
bitte Ihrer Sammelstelle für Wertstoffe zu.
Dear Customer,
Please help avoid waste materials.
If you at some point intend to dispose of this article, then please keep
in mind that many of its components consist of valuable materials,
which can be recycled.
Please do not discharge it in the rubbish bin, but check with your local
council for recycling facilities in your area.
Entsorgung | Disposal

Gestaltung urheberrechtlich geschützt 20 © Westfalia 11/21
Deutschland
Österreich
Westfalia Westfalia
Werkzeugstraße 1 Moosham 31
D-58093 Hagen A-4943 Geinberg OÖ
Telefon: [phone] Telefon: [phone]
Telefax: (0180) 5 30 31 30 Telefax: (07723) 4 27 59 23
Internet: www.westfalia.de Internet: www.westfalia-versand.at
Schweiz
Westfalia
Wydenhof 3a
CH-3422 Kirchberg (BE)
Telefon: [phone]
Telefax: (034) 4 13 80 01
Internet: www.westfalia-versand.ch
Kundenbetreuung | Customer Services
