Westfalia 81 61 00 User manual

Westfalia Bedienungsanleitung
Nr. 109618

Bedienungsanleitung
Instruction Manual

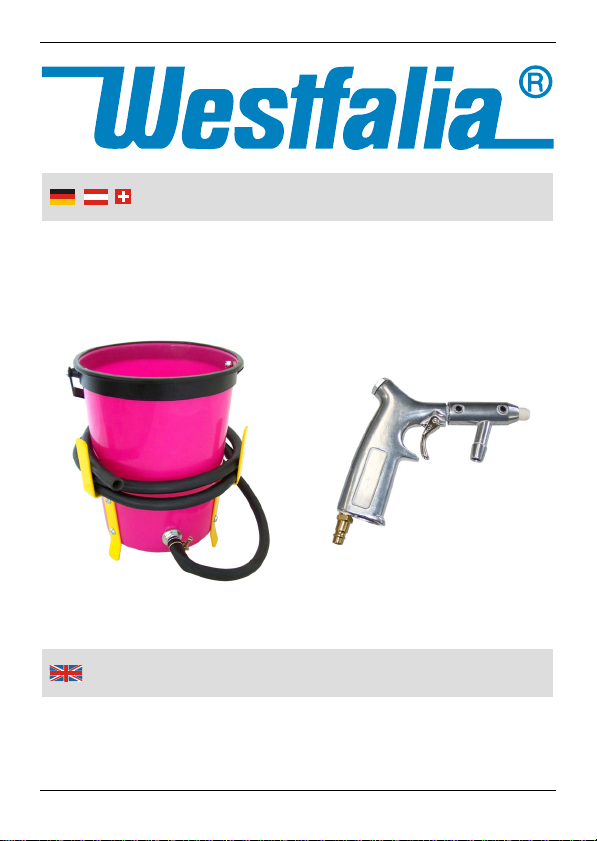

Tragbares Sandstrahl-Set
Artikel Nr. 81 61 00
Portable Sand Blaster
Article No. 81 61 00

II
Instruction manuals provide valuable hints for using your new
device. They enable you to use all functions, and they help you
avoid misunderstandings and prevent damage.
Please take the time to read this manual carefully and keep it for
future reference.
Bedienungsanleitungen enthalten wichtige Hinweise für den
Umgang mit Ihrem neuen Gerät. Sie ermöglichen Ihnen, alle
Funktionen zu nutzen, und sie helfen Ihnen, Missverständnisse
zu vermeiden und Schäden vorzubeugen.
Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung in
Ruhe durchzulesen und bewahren Sie diese für späteres
Nachlesen gut auf.
Sehr
g
eehrte Damen und Herren
Dear Custome
r

III
Übersicht
W
erkzeu
g
e
|
Overview ToolsÜbersicht Zubehör
|
Overview Accessor
y
Übersicht
|
Overview
1
2
34
5
6
7
55
13
14
15
11
10
9
8
12
10

IV
1 Druckluftanschluss mit
Schnellkupplungsadapter
Air Connection with
Quick Coupling Adaptor
2 Handgriff Handle
3 Hintere Inbusschraube Back Allen Screw
4 Vordere Inbusschraube Front Allen Screw
5 Aufsteckdüse Ceramic Plug on Nozzle
6 Ansaugschlauch-Anschluss Suction Hose Connection
7 Abzugshebel Trigger
8 Henkel mit Griff Bail with Handle
9 Strahlgutbehälter Grit Reservoir
10 Schlauchaufwicklung /
Standfuß
Hose Winding /
Leg
11 Ansaugschlauch Suction Hose
12 Schlauchanschluss Hose Connection
13 Inbusschlüssel Allen Key
14 Strahldüse Nozzle
15 Schlauchschelle Hose Clamp
Übersicht
|
Overview

1
Table of Contents
Inhaltsverzeichnis
Sicherheitshinweise................................................... Seite 2
Bestimmungsgemäße Verwendung.......................... Seite 4
Vor der ersten Benutzung ......................................... Seite 4
Inbetriebnahme ......................................................... Seite 4
Wechsel der Aufsteckdüse........................................ Seite 5
Wechsel der Strahldüse ............................................ Seite 6
Luftdruck und Luftmenge........................................... Seite 6
Wartung, Schmierung und Pflege ............................. Seite 7
Lagerung ................................................................... Seite 7
Technische Daten ..................................................... Seite 14
Safety Notes .............................................................. Page 8
Intended Use ............................................................. Page 10
Before first Use.......................................................... Page 10
Start-up...................................................................... Page 10
Changing the ceramic Plug on Nozzle...................... Page 11
Changing the Nozzle ................................................. Page 12
Air Pressure and Air Volume..................................... Page 12
Maintenance, Lubrication and Care .......................... Page 13
Storing ....................................................................... Page 13
Technical Data .......................................................... Page 14

2
Sicherheitshinweise
Das Druckluft-Sandstrahl-Set ist nur für den privaten Gebrauch
bestimmt. Es ist nicht für den gewerblichen Dauereinsatz be-
stimmt.
Verwenden Sie das Sandstrahl-Set gemäß dieser Bedienungsan-
leitung und nur für den bestimmungsgemäßen Einsatzbereich.
Personen mit eingeschränkten physischen, sensorischen oder
geistigen Fähigkeiten dürfen das Sandstrahl-Set nicht benutzen,
es sei denn sie werden durch eine Betreuerin/einen Betreuer
beaufsichtigt und unterwiesen.
Halten Sie alle Teile des Sandstrahl-Sets außer Reichweite von
Kindern.
Das Sandstrahl-Set darf nur von sachkundigen Personen in
Betrieb genommen werden. Bei unsachgemäßer Benutzung oder
jeglicher Veränderung können gesundheitliche Beeinträchtigun-
gen sowie Sachschäden entstehen.
Richten Sie die Sandstrahlpistole niemals auf sich selbst oder
andere Personen oder auf Tiere. Verwenden Sie das Gerät nicht
in der Nähe von Autos, Möbeln, Glas, etc., da diese durch die
Verstreuung des Sandes beschädigt werden könnten.
Tragen Sie beim Arbeiten mit dem
Sandstrahl-Set die erforderliche Schutz-
kleidung, insbesondere Schutzbrille,
Strahlschutzhelm, Gehörschutz und
Schutzhandschuhe.
Beachten Sie bitte zur Vermeidung von Fehlfunktionen,
Schäden und gesundheitlichen Beeinträchtigungen die
beigefügten Allgemeinen Sicherheitshinweise sowie
folgende Hinweise:

3
Sicherheitshinweise
Verbinden Sie den Druckluftanschluss nur über die Schnellver-
schlusskupplung mit dem Druckluftwerkzeug und regulieren Sie
die Arbeitsdruckeinstellung über einen Druckminderer. Der
maximal zulässige Arbeitsdruck von 8 bar darf niemals über-
schritten werden.
Verwenden Sie als Energiequelle niemals Sauerstoff, brennbare
Gase oder halogenierten Kohlenwasserstoff.
Kontrollieren Sie sämtliche Anschlüsse und Schläuche auf guten
Sitz und Funktionstüchtigkeit. Lose Schläuche können eine
ernsthafte Verletzungsgefahr darstellen.
Trennen Sie vor Einstellungsarbeiten, vor Störungsbeseitigung,
bei längerem Nichtgebrauch und bei Wartungsarbeiten die
Druckluft-Sandstrahlpistole von der Druckluftquelle.
Das Druckluft-Sandstrahl-Set darf nicht zweckentfremdet oder
umgebaut werden. Verwenden Sie nur Original-Zubehör. Nicht
empfohlenes Zubehör kann ein Gefahrenrisiko darstellen.
Tragen Sie das Gerät nie am Schlauch, sondern halten Sie das
Gerät am Gehäuse.
Halten Sie den Handgriff trocken und frei von Öl oder Fett.
Verwenden Sie das Druckluft-Sandstrahl-Set nicht in der Nähe
von brennbaren Flüssigkeiten, Gasen oder Staub. Durch Funken
können sich Staub oder Gase entzünden.
Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen
Sie mit Umsicht an die Arbeit.
Verwenden Sie das Gerät nicht, wenn es nicht korrekt arbeitet
oder es beschädigt wurde. Unternehmen Sie keine eigenen
Reparaturversuche. Wenden Sie sich bei Fragen oder Problemen
an unseren Kundendienst.

4
Benutzun
g
Bestimmungsgemäße Verwendung
Das tragbare Sandstrahl-Set ist eine druckluftbetriebene
Sandstrahlanlage für den vielseitigen Einsatz zum direkten
Verarbeiten des Strahlgutes aus dem mitgelieferten Sprühgutbe-
hälter. Als Ansaugelement dient ein 2,4 m langer Ansaug-
schlauch. Das Sandstrahl-Set eignet sich z.B. zum Sandstrahlen
von Eisen, Blechen, Metallgegenständen, etc.
Zur bestimmungsgemäßen Verwendung gehört auch das
Einhalten der Anleitung.
Jede darüber hinausgehende Verwendung (andere Medien,
Gewaltanwendung) oder eigenmächtige Veränderung (Umbau,
kein Original-Zubehör) können Gefahren auslösen und gelten als
nicht bestimmungsgemäß.
Vor der ersten Benutzung
Nehmen Sie alle Teile des tragbaren Sandstrahl-Sets aus der
Verpackung und überprüfen alle Teile auf Transportschäden. Halten
Sie die Verpackungsmaterialien von Kleinkindern fern. Es besteht
Erstickungsgefahr!
Inbetriebnahme
1. Installieren Sie je nach Verwendungszweck die entsprechende
Aufsteckdüse (5) bzw. die passende Strahldüse (14). Tauschen
Sie die Keramik-Aufsteckdüse (5) wenn diese Abnutzungser-
scheinungen aufweist.
2. Stecken Sie das eine Ende des Ansaug-
schlauchs (11) auf den Schlauchan-
schluss (12) des Strahlgutbehälters.
Sichern Sie die Verbindung mit der
Schlauchschelle (15). Stecken Sie das
andere Ende des Schlauchs fest auf den
entsprechenden Anschluss (6) der Sand-
strahlpistole.

5
Benutzun
g
3. Befüllen Sie den Strahlgutbehälter (9) mit für Druckluftwerkzeuge
geeignetem Sandstrahlmittel. Achten Sie stets darauf, dass der
Ansaugschlauch und die Anschlüsse nicht verstopfen.
4. Verbinden Sie den Druckluftkompressor über einen flexiblen
Druckluftschlauch mit dem Schnellkupplungsadapter (1) und
nehmen Sie den Druckluftgenerator in Betrieb. Achten Sie auf
den korrekt eingestellten Druck von 6 bar (max. 8 bar).
5. Führen Sie die Sandstrahlpistole an das zu bearbeitende Objekt
heran. Drücken Sie auf den Abzugshebel (7), um die Sandstrahl-
pistole in Betrieb zu nehmen. Das Strahlgut tritt aus der Düse (5)
aus. Führen Sie ggf. vorher einen Probelauf an einem nicht mehr
benötigten Werkstück durch.
6. Lassen Sie den Abzugshebel los, um die Luftzufuhr / den
austretenden Sandstrahl wieder zu stoppen.
7. Trennen Sie die Sandstrahlpistole nach der Arbeit vom Druckluft-
generator. Reinigen Sie das Werkzeug anschließend mit einem
feuchten Tuch.
Wechsel der Aufsteckdüse
1. Verwenden Sie den mitgelieferten Inbusschlüssel (13) zum
Lösen der vorderen Inbusschraube (4). Drehen Sie die Schraube
einige Umdrehungen gegen den Uhrzeigersinn los.
2. Ziehen Sie die Aufsteckdüse (5) nach vorn ab und setzten Sie die
gewünschte Aufsteckdüse ein.
3. Schrauben Sie die Inbusschraube (4) wieder fest.

6
Benutzun
g
Wechsel der Strahldüse
1. Schrauben Sie die hintere Inbusschraube (3) um einige
Umdrehungen gegen den Uhrzeigersinn los, bis Sie den komplet-
ten vorderen Teil der Sandstrahlpistole nach vorn abziehen
können.
2. Setzen Sie, je nach Einsatzzweck, die passende Strahldüse (14)
mit der dünneren Seite nach vorn in den vorderen Gehäuseteil
der Sandstrahlpistole. Achten Sie darauf, dass die beiden Gum-
mi-Dichtungen mit ausgetauscht werden.
3. Setzen Sie das vordere Gehäuseteil wieder auf die Pistole und
sichern Sie dieses mit der Inbusschraube (3).
Luftdruck und Luftmenge
Die Sandstrahlpistole sollte mit einem Druck von 6 bar betrieben
werden. Ein größerer Druck als der max. zulässige Druck von
8 bar würde aufgrund höherer Belastung die Lebensdauer des
Gerätes verkürzen. Verwenden Sie einen Kompressor mit einem
Luftvolumen von min. 150 l/min. Ideal ist ein Kompressor mit
einem Luftvolumen von 200 – 300 l/min.
Verwenden Sie nur Druckluft-Anschlussschläuche mit einem
Innendurchmesser von mindestens 9 mm. Bedenken Sie bitte
beim Einstellen des Luftdrucks, dass der Druck bei einer
Schlauchlänge von 10 m und einem Innendurchmesser von
9 mm um ca. 0,6 bar absinkt.

7
Benutzun
g
Wartung, Schmierung und Pflege
Um eine einwandfreie Funktion und lange Lebensdauer zu
gewährleisten, ist eine gewissenhafte Wartung unerlässlich.
Zum Betrieb von Druckluftwerkzeugen wird saubere Luft benötigt.
Korrosionsrückstände, Staub und Schmutz aus der Versorgungs-
leitung beeinträchtigen die Leistung und schaffen technische
Probleme. Eine dem Werkzeug vorgeschaltete Wartungseinheit
mit Filter und Reduzierventil entzieht der Luft Feuchtigkeit und
Schmutz und regelt den Betriebsdruck.
Reinigen Sie alle Teile des tragbaren Sandstrahl-Sets nach der
Arbeit mit einem feuchten Tuch.
Benutzen Sie keine chemischen Reinigungsmittel, die aggressive
Substanzen enthalten, wie Benzin, Verdünnung u.a., da sie die
Oberflächen beschädigen könnten.
Lassen Sie keine Flüssigkeiten in das Werkzeug gelangen und
tauchen Sie das Gerät nicht in Flüssigkeiten. Wasser in der
Druckluftzufuhr kann Schäden am Gerät verursachen. Entwäs-
sern Sie Ihren Kompressor oder Ihr Leitungssystem regelmäßig!
Reinigen Sie den Luftfilter ihrer Anlage ebenfalls regelmäßig.
Die Sandstrahlpistole benötigt gereinigte und ölfreie Luft.
Verwenden Sie daher keinen Nebelöler für die Luftzufuhr.
Verwenden Sie nach Möglichkeit nur Druckluftschläuche für die
Druckluftzufuhr, die nicht bereits mit anderen Druckluftwerkzeu-
gen verwendet wurden, welche einen Nebelöler voraussetzen.
Ölen oder fetten Sie von Zeit zu Zeit die beweglichen Teile des
Abzugsmechanismus der Sandstrahlpistole.
Halten Sie die Düsen und die Schlauch-Anschlüsse stets sauber.
Lagerung
Lagern Sie alle Teile des tragbaren Sandstrahl-Sets an einem vor
Staub und Schmutz geschützten, trockenen Ort.
Lagern Sie das Gerät ausserhalb der Reichweite von Kindern.

8
Sa
f
et
y
Notes
Only use the portable sand blaster for domestic purposes. It is
not designed for continuous, professional use.
Only use the portable sand blaster according to this instruction
manual and for the intended use.
Persons with limited physical, sensorial or mental abilities are not
allowed to use the portable sand blaster, unless they are super-
vised and briefed for their safety by a qualified person.
Keep all parts of the sand blaster set out of reach of children.
The portable sand blaster may only be operated by competent
persons. Unintended use or modifications of any kind can lead to
injuries or to damage to property.
Never direct the air sand blast gun towards people, animals or
plants. Do not operate the sand blast gun in the vicinity of cars,
furniture, glass, etc. to avoid damage cause by the sand blast.
Wear personal protective equipment when
using the portable sand blaster, in particu-
lar wear safety goggles, protective helmet,
hearing protection and safety gloves.
For your own safety always use the quick coupling adaptor to
connect the air tool to the air supply. Always regulate the working
pressure by using a pressure regulator. Do not exceed the max.
permitted working air pressure of 8 bar.
Never use oxygen or flammable gases as source of energy.
Please note the included General Safety Notes and the
following safety notes to avoid malfunctions, damage
or physical injury:

9
Sa
f
et
y
Notes
Check if all connections and hoses are mechanically secured and
if they are functioning properly. Loose hoses may cause severe
injuries.
Disconnect the air sand blast gun from the compressed air
source before doing any maintenance work or when not in use.
Do not modify the portable sand blaster in any way and do not
use it for any unintended use. Only use original accessory. Not
recommended accessory can bear a risk of danger.
Never carry the unit with the hose. Carry it with the housing.
Keep the handle dry and free from oil or grease.
Do not use the portable sand blaster near flammable liquids,
gases or dust. Sparks may ignite the dust or fumes.
Stay alert! Watch what you are doing. Use common sense.
Do not use the portable sand blaster any further in case of
damage. Do not try to repair it yourself. In case of questions or
problems contact a professional or our customer service.

10
Usin
g
Intended Use
The portable sand blaster is a tool for versatile use driven by
compressed air. It is designed to process grinding material from
the supplied grit reservoir. A 2.4 m long suction hose is used to
deliver the grinding material. The portable sand blaster is suitable
for sand-blasting iron, sheet metal, metal objects, etc.
The intended use also includes an operation following the
operating instructions.
Any use beyond these parameters (different media, applying
force) or any changes (reconstruction, no original accessory) can
lead to serious risks and is regarded as use that is contrary to the
intended purpose.
Before first Use
Unpack all parts of the portable sand blaster and check all parts for
any damage in transit. Dispose of packaging materials or store
them out of reach of children. Plastic bags etc. may become a
deadly toy for children.
Start-up
1. Depending on the intended purpose, install the corresponding
plug on nozzle (5) respectively the suitable nozzle (14). Replace
the ceramic plug on nozzle (5) in case of wear and tear.
2. Attach one end of the suction hose (11) to
the hose connection (12) of the grit
reservoir. Use the hose clamp (15) to
secure this connection. Firmly put the
other end of the suction hose on the
corresponding suction hose connection (6)
of the sand blast gun.

11
Usin
g
3. Fill the grit reservoir (9) with grinding material that is suitable for
air tools. Always keep the suction hose and the connections
clean.
4. Use a flexible hose to connect the quick coupling adaptor (1) of
the air sand blast gun with the compressed air generator. Oper-
ate the sand blast gun with a pressure of 6 bar (max. 8 bar).
5. Lead the air sand blast gun to the workpiece and press the
trigger (7) to start the delivery of air and to start-up the sand blast
gun. The grinding material escapes through the plug on
nozzle (5). If necessary, perform some test runs on an unused
workpiece before work.
6. Release the trigger to stop the delivery of air and to stop sand
blasting.
7. After use, disconnect the air tool from the compressed air supply.
Then clean the tool with a moist cloth.
Changing the ceramic Plug on Nozzle
1. Use the supplied Allen key (13) to loosen the front Allen screw
(4). Turn the screw a few turns counter clockwise.
2. Pull off the plug on nozzle (5) and replace it with the desired
nozzle.
3. Firmly retighten the Allen screw (4).

12
Usin
g
Changing the Nozzle
1. Turn the back Allen screw (3) a few turns counter clockwise until
you can pull off the entire front part of the sand blast gun’s
housing.
2. Depending on the intended use, install the appropriate nozzle
(14) with the smaller end first into the front part of the sand blast
gun’s housing. Always change the two rubber sealing rings as
well.
3. Reinstall the front part of the housing on the sand blast gun and
secure it with the Allen screw (3).
Air Pressure and Air Volume
Operate the air sand blast gun with a pressure of 6 bar. When
using higher pressure for operating the air tool than the max.
permitted pressure of 8 bar, its self life will be reduced drastically.
Operate the portable sand blaster using a compressor with an air
suction capacity of at least 150 l/min. The ideal capacity is
provided by compressors with a suction capacity of 200 –
300 l/min.
Only use air hoses with an inner diameter of at least 9 mm. When
setting up the air pressure, always keep in mind that the pressure
will decrease by approx. 0.6 bar when using a 10 m long hose
with an inner diameter of 9 mm.

13
Usin
g
Maintenance, Lubrication and Care
To ensure proper functionality and a long lifetime, diligent
maintenance is essential.
For operating pneumatic tools, clean air is required. Corrosion
residues, dust and dirt from the pneumatic pipes reduce the
efficiency of the tool and will cause technical problems. An
upstream maintenance unit consisting of filter and pressure
regulator valve removes moisture and dirt from the air and
controls the working pressure.
After use, clean all parts of the portable sand blaster with a moist
cloth.
Do not use abrasive or aggressive chemicals as benzene or
thinner, which may dissolve plastic parts.
Do not allow liquids to enter the unit and never immerse it into
liquids. Water in the compressed air inlet can damage the ma-
chine. Therefore it is recommended to drain the air lines and the
compressor in regular intervals! Also clean the air filters in regular
intervals.
The air sand blast gun requires clean and oil-free air. Therefore
do not use an oil-fog lubricator within the air supply system.
If possible, only use compressed air hoses for the air supply that
previously have not been used with other air tools which required
an oil-fog lubrication system.
Lubricate the moving parts of the gun’s trigger mechanism from
time to time.
Always keep the nozzles and the suction hose connections clean.
Storing
Store the all parts of the portable sand blaster in a dry place that
is protected from dust and dirt.
Store the air tool out of reach of children.

14
Technische Daten
|
Technical Data
* mit Schnellkupplungsadapter
with Quick Coupling Adaptor
Arbeitsdruck 6 bar Operating Pressure
Max. Betriebsdruck 8 bar Max. Operating
Pressure
Max. Luftverbrauch Max. 142 l/min Air Consumption
Schlauchlänge Ca. 2,4 m Hose Length
Inhalt
Strahlgutbehälter 12 l Capacity
Grit Reservoir
Düsendurchmesser 5, 6, 7 mm Nozzle Diameter
Gewicht der
Sandstrahlpistole 310 g Weight of the
Sand Blast Gun
Druckluftanschluss R ¼“ * Air Connection

15
Notizen
|
Notes
