Westfalia 82 60 24 User manual

Original Instructions
Originalanleitung
Spiralbohrer-Anschleifvorrichtung
Artikel Nr. 82 60 24
Drill Bit Sharpener
Article No. 82 60 24

II
Inst
ruction manuals provide valuable hints for using
your new device. They enable you to use all functions,
and they help you avoid misunderstandings and prevent
damage.
Please take the time to read this manual carefully and
keep it for future reference.
Bedienungsanleitungen enthalten wichtige Hinweise für
den Umgang mit Ihrem neuen Produkt. Sie ermöglichen
Ihnen, alle Funktionen zu nutzen, und sie helfen Ihnen,
Missverständnisse zu vermeiden und Schäden vorzu-
beugen.
Bitte nehmen Sie sich die Zeit, diese Bedienungsanlei-
tung in Ruhe durchzulesen und bewahren Sie diese für
späteres Nachlesen gut auf.
Sehr geehrte Damen und Herren
Dear Customers

III
Übersicht | Overview
8
9
10
11
12
7
6
5
4
3
2
1
14
15
13

IV
1
Gefederte Andruckvor-
richtung
Spring mounted At-
tachment
2
Bohrerwanne
Bit Tray
3
Bohreranschlag
Bit Stop
4
Vorschubschraube
Adjustment Screw
5
Feststellschraube
Control Screw
6
Vorschubschlitten
Feed Slide
7
Schlittenfeststellschraube
Feed Slide Lock Screw
8
Flügelmutter
(nicht im Lieferumfang)
Wing Nut
(not included)
9
Gerätefuß
Slotted Base
10
Horizontalschwenklager
Horizontal Swivel
Bearing
11
Schwenkachse
Swing Axis
12
Schneidwinkeleinsteller
Thumbscrew
13
Bohrlippenanschlag
Bit Lip Stop
14
Bohrwannenspitze
Tray Tip
15
Schleifscheibe
Grinding Disc
Übersicht | Overview

1
Table of Contents
Inhaltsverzeichnis
Sicherheitshinweise ........................................................Seite 2
Vor der ersten Benutzung...............................................Seite 3
Zusammenbau................................................................Seite 3
Benutzung.......................................................................Seite 4
Richtiges Schleifen, Fehlersuche und Fehlerbehebung..Seite 6
Wartung, Reinigung und Lagerung.................................Seite 9
Safety Notes ...................................................................Page 10
Before first Use ...............................................................Page 11
Mounting.........................................................................Page 11
Operating........................................................................Page 12
Correct Grinding, Cause of Faults and Correction..........Page 14
Maintenance, Cleaning and Storing................................Page 16

2
Sicherheitshinweise
Beachten Sie bitte zur Vermeidung von Fehlfunk-
tionen, Schäden und gesundheitlichen Beein-
trächtigungen folgende Hinweise:
Personen mit eingeschränkten physischen, sensorischen
oder geistigen Fähigkeiten dürfen das Gerät nicht benut-
zen, es sei denn, sie werden durch eine Betreuerin/einen
Betreuer beaufsichtigt und unterwiesen.
Halten Sie Verpackungsmaterial von Babys und kleinen
Kindern fern. Es besteht Erstickungsgefahr.
Tragen Sie geeignete Arbeitskleidung, binden Sie lange
Haare zusammen und tragen Sie keinen Schmuck, um
zu verhindern, dass sie von beweglichen Teilen erfasst
werden.
Benutzen Sie immer eine Schutzbrille beim Schleifen.
Halten Sie den Bohrer stets fest und benutzen Sie zum
Schutz gegen Verletzungen Arbeitshandschuhe.
Prüfen Sie den Zustand und die Befestigung der Schutz-
vorrichtungen und entfernen Sie keine mechanischen
oder elektrischen Schutzvorrichtungen.
Arbeiten Sie nicht mit einem beschädigten Schleifstein,
Es besteht Verletzungsgefahr. Tauschen Sie einen de-
fekten Schleifstein umgehend.
Beachten Sie bei der Benutzung der Schleifmaschine
auch die Sicherheitshinweise der Schleifmaschine.
Bearbeiten Sie keine beschädigten bzw. abgebrochenen
Bohrer.
Verwenden Sie das Gerät nur zur Bearbeitung von
Metallbohrern.
Sollte die Anschleifvorrichtung beschädigt sein, benutzen
Sie diese nicht mehr.

3
Benutzung
Vor der ersten Benutzung
Packen Sie die Spiralbohrer-Anschleifvorrichtung aus und
überprüfen Sie alle Teile auf evtl. Transportschäden.
Für den Anschliff selbst benötigen Sie eine normale, fest
montierte Schleifmaschine (z. B. Doppelschleifer). Benut-
zen Sie eine feine Schleifscheibe bzw. eine Schleifscheibe
für Hartmetall. Montieren Sie die Anschleifvorrichtung so
vor den Schleifstein, dass Sie den Bohrer bequem an die
Schleifscheibe führen können.
Zusammenbau
1.Montieren Sie die Schleifma-
schine fest z. B. auf einer
Werkbank. Beachten Sie dabei,
dass zur Montage der An-
schleifvorrichtung seitlich von
der Schleifmaschine genügend
Platz bleiben muss.
Evtl. muss die Schleifscheiben-
schutzvorrichtung so verstellt
werden, dass der freie Bereich
der Schleifscheibe gegenüber
der Anschleifvorrichtung steht.
Der Bohrer sollte von einem Bereich der Schleifscheibe
angeschliffen werden, der links von der Antriebsnabe
der Maschine liegt und nach Möglichkeit in gleicher
Höhe oder etwas tiefer als die Antriebsnabe der Ma-
schine.

4
Benutzung

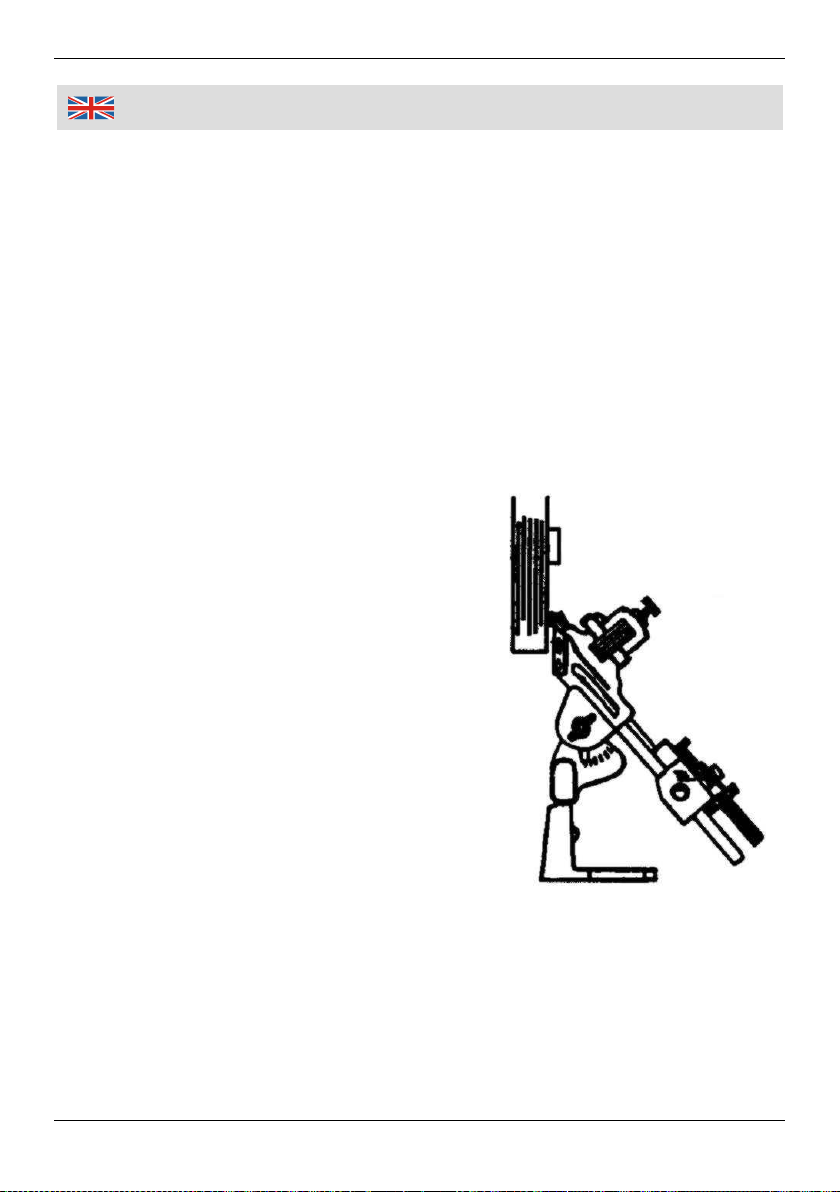

2.Positionieren Sie die Anschleifvorrichtung vor der
Schleifscheibe parallel zur Schleifscheibe. Montieren
Sie die Anschleifvorrichtung z.B. mit einer Flügelmutter
(8) an der Werkbank (Abstand zur Schleifscheibe ca.
6 cm). Legen Sie ggf. ein Zwischenstück (Holz), um die
richtige Höhe zur Schleifscheibe zu erreichen.
3.Um genau den richtigen Abstand zur Schleifscheibe zu
ermitteln, legen Sie ggf. einen Bohrer ein und montieren
Sie dann die Vorrichtung exakt vor der Schleifscheibe.
Benutzung
1.Stellen Sie zunächst mit dem Schneidwinkeleinsteller
(12) den gewünschten Anschliffwinkel entsprechend
des geplanten Einsatzes des Bohrers ein:
59° - allgemeiner Einsatz
88° - dünne Materialien, beugt Ausreißen vor
68° - für dünne Bohrer mit schnellem Vortrieb
49° - für weiche Metalle wie Kupfer, Blei, weiche Legie-
rungen
41° - für Senkbohrer
2.Lösen Sie den Vorschubschlitten (6) mit der Schraube
(7), drehen Sie die Vorschubschraube (4) ganz zurück
und legen Sie den Bohrer ein. Dieser muss mit seiner
Spitze etwa um das Maß seines Durchmessers über die
Bohrwannenspitze (14) hinausragen.
3.Ziehen Sie nun die Schlittenfeststellschraube
(7) fest und ziehen Sie die Halteschraube der
Andruckvorrichtung (1) leicht an, nur so viel,

5
Benutzung

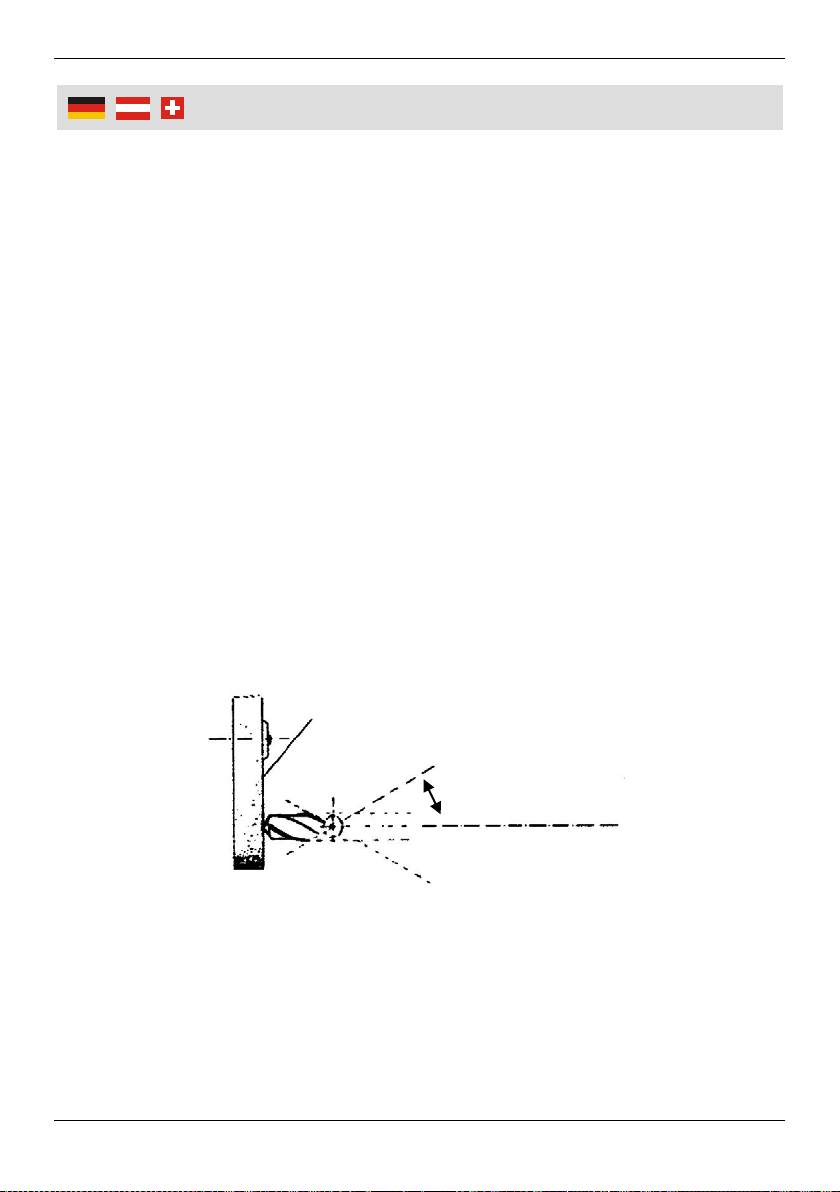

Schleifscheibe
Ansicht von oben
nicht schwenken!
schwenken!
dass der Bohrer gerade festgehalten wird. Achten Sie
auch darauf, dass die Spiralnut des Bohrers am An-
schlag liegt.
4.Lösen Sie die Flügelmutter (8) im Fuß der Anschleifvor-
richtung und verschieben Sie die Anschleifvorrichtung,
bis ein Abstand der Bohrerspitze von ca. 0,5 mm zur
Schleifscheibe besteht. Dabei muss die Bohrwannen-
spitze (14) genau senkrecht vor der Schleifscheibe ste-
hen.
5.Lösen Sie die Feststellschraube (5) etwas, schalten Sie
die Schleifmaschine ein und schieben Sie durch Drehen
der Vorschubschraube (4) den Bohrer vor, bis er den
Schleifstein berührt. Schwenken Sie die gesamte Vor-
richtung (am Vorschubschlitten erfassen) nach rechts
(gegen den Uhrzeigersinn). Damit wird automatisch der
richtige Anschliff hergestellt.
Dadurch, dass die Schwenkachse (11) nicht genau
durch die Mitte der Bohrerwanne (2) geht, bewirkt diese
„Ungenauigkeit“ den richtigen Anschliff der Schneide

6
Benutzung
und der Hinterschliffe. Deshalb dürfen Sie die
Schwenkachse (11) nur nach rechts drehen.
Je nach Abnutzungsgrad des Bohrers schieben Sie den
Bohrer mit der Vorschubschraube (4) weiter vor. Arbei-
ten Sie langsam, damit der Bohrer nicht überhitzt wird
und ausglüht.
Ist längeres Schleifen nötig, legen Sie Pausen zur Ab-
kühlung ein. Nach dem Anschleifen der einen Flanke
des Bohrers ziehen Sie die Feststellschraube (5) fest.
Damit wird die gleiche Lage für die andere Flanke fest-
gelegt.
6.Lösen Sie die Halteschraube der Andruckvorrichtung (1)
und nehmen Sie den Bohrer heraus. Drehen Sie den
Bohrer, so dass jetzt die andere Flanke unten am An-
schlag liegt. Drehen Sie die Vorschubschraube (4) zu-
rück und wiederholen Sie den Anschliff für diese Flanke.
Bei stark abgenutztem Bohrer, müssen Sie den Schliff
wiederholen.
Ist dennoch nicht das gewünschte Spitzenbild erreicht,
wiederholen Sie den Schliff mit einem weiter über den
Anschlag herausgeschobenen Bohrer (mehr als den
Bohrerdurchmesser). Weitere Ausführungen zum richti-
gen Anschleifen von Bohrern finden Sie im folgenden
Kapitel.

7
Richtiges Schleifen
Richtiges Schleifen, Fehlerursachen und Fehlerbehe-
bung
Das fachgerechte Schleifen eines Bohrers setzt trotz
der Maschinenhilfe mit vorgegebenen Schleifwinkeln
und -bewegungen etwas Erfahrung und vor allem Sorg-
falt beim Umgang mit dem Bohrer voraus.
Nachstehend erhalten Sie einige Hinweise zum ord-
nungs-
gemäßen Anschleifen des Bohrers und zur Vermeidung
von Fehlern. Diese Hinweise sind jedoch keine Garantie
für einen ordnungsgemäßen Schliff Ihres Bohrers.
Letztendlich entscheidet eigenes Geschick, der Zustand
von Bohrer und Schleifscheibe über das Ergebnis.

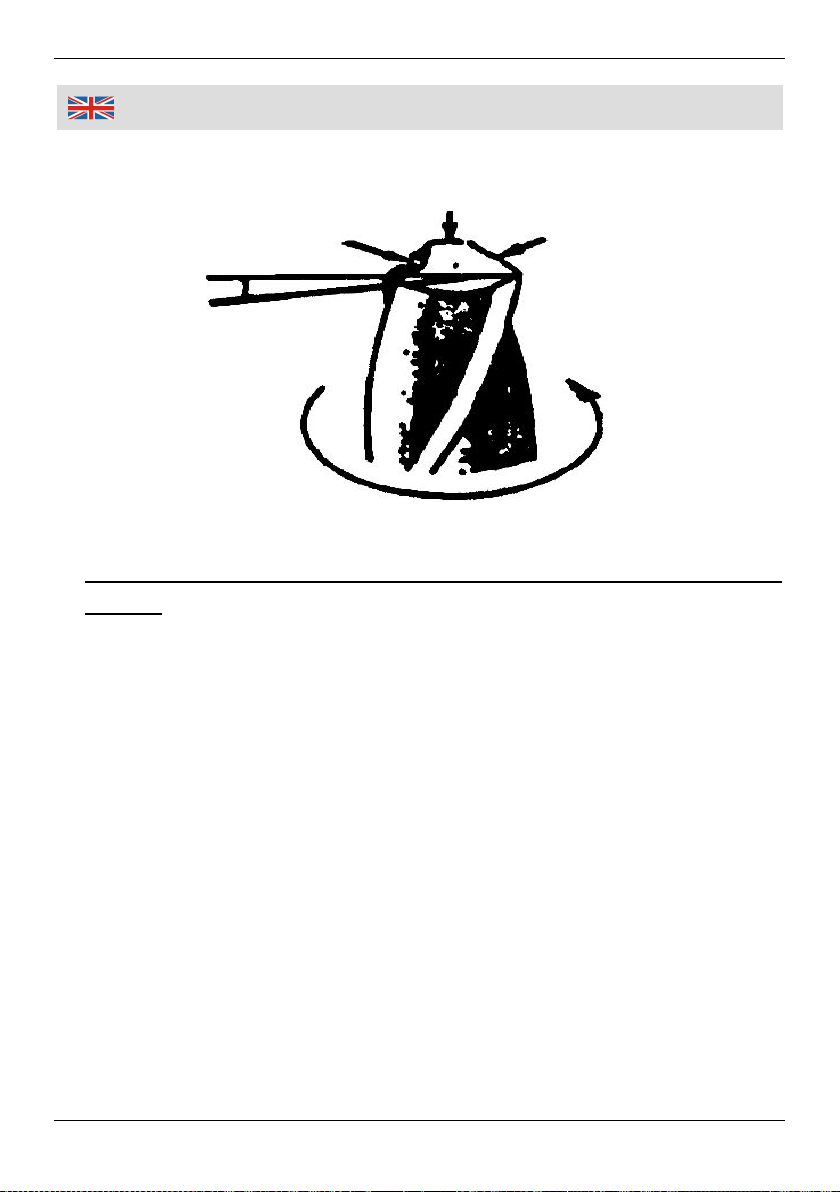

Begriffserklärung
Berühren Sie nicht die Bohrerspitze nach dem Schlei-
fen! Es besteht Verbrennungsgefahr!
Vor allen Arbeiten am Gerät, schalten Sie die Schleif-
Spitze
Schneide
Schneide
Schneid-
winkel

8
Richtiges Schleifen
maschine ab und ziehen Sie den Netzstecker aus der
Steckdose. Führen Sie keine Arbeiten an laufender
Maschine aus!
Schleifen Sie nicht zu lange. Kontrollieren Sie öfter den
Schleifvorgang! Verringern Sie den Druck auf den Boh-
rer beim Schleifen.
Bohrer mit großem Durchmesser müssen länger ge-
schliffen werden, bis sie wieder scharf sind. Schleifen
Sie in mehreren kurzen Durchgängen beide Flanken
wechselseitig.
Lassen Sie den Bohrer zwischen den Schleifdurchgän-
gen abkühlen bzw. kühlen Sie ihn in Wasser ab.
Ist die Spitze blau angelaufen, so ist sie beim Schleifen
überhitzt worden. Kühlen Sie die Spitze in Wasser ab.
Ist die Spitze nicht in der Mitte (eine
Flanke ist scharf, die andere nicht),
so schleifen Sie die kürzere Flanke
nochmals nach. Dieser Fehler wird
durch gleichmäßigen Druck auf den
Bohrer beim Schleifen beider Flan-
ken sowie gleiche Schleifzeiten für beide Flanken ver-
mieden.
Vor allem bei Bohrern mit größerem Durchmesser und
stärkerer Abnutzung kann das Schleifen mit dem Boh-
rerschärfgerät u. U. nicht zu befriedigenden Ergebnis-
sen führen. Beachten Sie, dass das Gerät vorwiegend
für das periodische Nachschleifen, aber nicht für das
komplette Aufarbeiten stark verschlissener, dickerer
kurz
lang

9
Richtiges Schleifen
Bohrer konzipiert ist.
Anschliffwinkel k
Mit dem Schneidwinkeleinsteller (12)
einstellbar
Schneidwinkel h soll 8 – 12° betragen
Spitzenwinkel 125 – 135°
Der Spitzenwinkel durch den fest vorgegebenen An-
schliffwinkel und den Schwenkbereich beim Anschleifen
eingestellt. Beachten Sie, dass der Spitzenwinkel je
nach zu bearbeitendem Material stark unterschiedlich
ist. Siehe Beispiele (Richtwerte):
Aluminium: 130 - 140°,
Kupfer, Messing: 120 - 130°,
Stahl, Guss: 110 -120°,
Kunststoffe: 50 - 90°.
falsch falsch richtig
Schneide Schneide Schneide
rückgewölbt vorgewölbt gerade

10
Wartung, Reinigung und Lagerung
Wartung, Reinigung und Lagerung
Reinigen Sie nach jedem Gebrauch die Anschleifvor-
richtung gründlich und entfernen Sie Schleifspäne.
Setzen Sie zum Reinigen lediglich ein trockenes Tuch,
keine lösungsmittelhaltigen Reinigungsmittel, Spiritus
oder Alkohol ein.
Tauchen Sie die Vorrichtung nicht ins Wasser und
setzen Sie sie keinerlei Feuchtigkeit aus!
Halten Sie die Vorrichtung und insbesondere die Ein-
stellschrauben frei von Öl und Fett.
Wechseln Sie einen beschädigten Schleifstein umge-
hend aus - sonst besteht hohe Verletzungsgefahr.

11
Safety Notes
Please note the following safety notes to avoid
malfunctions, damage or physical injury:
Persons with limited physical, sensorial or mental
abilities are not allowed to use the unit, unless they are
supervised for their safety by a qualified person or are
briefed by the responsible person how to use the unit.
Keep packaging materials away from babies and small
children. There is a danger of suffocation.
Wear suitable working clothes. Do not wear loose
clothing or jewellery. These can become caught by
moving parts. If you have long hair, wear a hair net.
Use protective goggles while grinding.
At all times hold the drill tight and use work gloves for
protection against injury.
Check the state and the attachment of the protective
equipment and do not remove any mechanical or elec-
trical protective equipment.
Do not work using a damaged grinding disc. There is
risk of injury. Immediately replace a damaged grinding
disc.
Also observe the safety notes of the grinding machine.
Do not work with damaged or broken drill bits.
Only use this device with metal drill bits.
If the drill bit sharpener becomes damaged, do not use
it furthermore.

12
Correct Grinding
General Information
Remove the drill bit sharpener from the packaging and
check all parts for damage in transit.
For grinding bits you need a normal, firmly attached
grinding machine, (e.g. double grinder). Use a fine grind-
ing disc or a grinding disc for hard metal. Mount the drill bit
sharpener at the front of the grinding disc so that you can
easily guide the drill bit to the grinding disc.
Mounting
1.Firmly mount the grinding
machine, e.g. on a workbench.
Make sure that sufficient space
is available at the side of the
grinding machine for the instal-
lation of the drill bit sharpener.
In addition, the grinding disc
protective cover disc must be
shifted to enable the free part of
the grinding disc to be opposite
the drill bit sharpener.
The drill bit should be sharp-
ened by an area of the grinding
disc that is on the left of the drive hub of the machine
and which is preferably at the same level or slightly low-
er than the drive hub of the grinding machine.
2.Place the drill bit sharpener in parallel to the grinding
disc in front of the disc. Mount the drill bit sharpener

13
Correct Grinding
with a wing nut (8) onto the workbench (distance to the
grinding disc approx. 6 cm). If necessary, insert a spac-
er (wood) in order to obtain the correct level with re-
spect to the grinding disc.
3.In order to determine the correct distance from the
grinding disc, place a drill bit into the sharpener and fit
the device exactly in front of the grinding disc.
Operating
1.First of all, select the correct grinding angle by using the
thumbscrew (12) appropriate to the intended use of the
drill bit:
59° - general use
88° - thin materials, prevents tearing
68° - for thin drill bits with fast feed
49° - for soft metals such as copper, lead, soft alloys
41° - for countersinks
2.Loosen the feed slide (6) with the screw (7), turn back
the adjustment screw (4) completely and insert the drill
bit. The bit must protrude beyond tray tip (14) with its
point at a distance equal to its diameter.
3.Now firmly tighten the feed slide lock screw (7)
and the attachment screw (1) lightly - just
enough that the drill bit is just held. Make sure
that the spiral groove of the drill bit lies against
the stop.

14
Correct Grinding
Grinding Disc
View from above
Do not swing!
swing!
4.Loosen the wing nut (8) in the foot of the drill bit sharp-
ener and shift the device in order to achieve a dis-
placement of the drill point of approx. 0.5 mm from the
grinding disc. To do this, the tray tip (14) must be pre-
cisely vertically in front of the grinding disc.
5.Slightly loosen the control screw (5), switch on the
grinding machine and push the drill bit forward by turn-
ing the adjustment screw (4) until the bit touches the
grinding disc. Then swing the entire device (hold at the
feed slide) to the right. This will automatically create
the correct cut.
The swing axis (11) is not exactly situated in the centre
of the bit tray (2). This „imprecision“ effects right edge
grinding and relief grinding. Therefore you have to
swing the swing axis (11) to the right only.
Depending on the degree of wear of the drill bit, push
the drill bit further forwards by using the adjustment
screw (4). However, this should be done slowly in order
to prevent the drill bit from overheating and becoming
annealed soft.

15
Correct Grinding
If longer grinding is necessary, take breaks for cooling
down. After grinding one side of the drill bit, secure the
control screw (5) tightly. This defines the same position
for the other side.
6. Loosen the lock screw (1) and take out the drill bit. Turn
it, so that now the other flank lies against the stop. Turn
back the adjustment screw (4) and repeat the grinding
process. If necessary, e.g. when the drill bit is much
worn, repeat the grinding process.
If this still does not achieve the desired appearance of
the drill bit point, repeat the grinding with the drill bit
pushed out further beyond the stop (by more than one
drill bit diameter). See further instructions about the
correct sharpening of drill bits in the chapter below.
Correct Grinding, Causes of Faults and Correction
Despite machine assistance using the pre-set grinding
angles and movements, the correct grinding of a drill bit
definitely requires some experience, and particularly
care, during the handling of the drill bit.
Below you will some hints about the correct grinding of
the drill bit and how to avoid faults. However, this infor-
mation cannot guarantee the correct grinding of the drill
bit – in the end, your own skill, adherence to the operat-
ing instructions, the state of the drill bit and the grinding
disc will determine the outcome.

16
Correct Grinding
Definition
Do not touch the drill bit point after grinding! Danger of
burns!
Before doing any work on the device, switch off the
grinding machine and pull out the mains plug from the
socket! Do not carry out any work while the machine is
running!
Do not grind for too long – check often! Reduce the
pressure on the drill bit during grinding.
Drill bits with a large diameter in particular must be
ground for longer until they are sharp again. Grind both
sides in turn in several short sessions.
Between each session wait for the drill bit to cool down
or cool it in water.
If the point has turned blue, it has been overheated
during grinding. Cool the point in water.
Point
Edge
Edge
Grinding-
angle
