Westfalia S1C-ZP-125 Guide

Westfalia Bedienungsanleitung
Nr. 107894

Powerfeile
S1C-ZP-125
A
rtikel Nr. 64 16 05
Power File
S1C-ZP-125
A
rticle No. 64 16 05
Bedienungsanleitung
Instruction Manual

II
You can finally work on all those awkward corners, edges, gaps, recesses or
other hard to reach areas with this power file. The power file is equipped with 2
interchangeable grinding arms (8 mm or 13 mm width).
The machine is ideal for grinding, filing, removing rust of a variety of materials
like wood, ceramic, metal, plastic or glossy surfaces.
With the speed regulator you can select the correct speed required for the item
you are working on.
Please read the safety instructions!
These instructions will make it easier for you to handle the device appropri-
ately and help prevent misunderstandings and possible damage or injury.
Mit der Powerfeile können Sie mühelos an Ecken, Kanten, in Zwischenräu-
men, Ausschnitten oder an anderen schwer zugänglichen Stellen arbeiten. Die
Powerfeile ist mit zwei austauschbaren Schleifarmen (8 mm oder 13 mm
Breite) ausgestattet. Das Schleifband hat die Maße 450 x 8 mm, bzw. 450 x
13 mm. Die Feile ist ideal zum Schleifen, Feilen und Entrosten unterschiedli-
cher Materialien wie Holz, Keramik, Metall, Kunststoff oder Lack.
Mit der elektronischen Regelung können Sie die Bandlaufgeschwindigkeit dem
zu bearbeitendem Material exakt anpassen.
Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und
Handhabung. Bewahren Sie diese Bedienungsanleitung für spätere Zwecke
gut auf und legen Sie die Anleitung dem Produkt bei, wenn Sie es an Dritte
weitergeben!
Bitte beachten Sie die Sicherheitshinweise!
Diese sollen Ihnen den sachgemäßen Umgang erleichtern und Ihnen helfen,
Missverständnissen und Schäden vorzubeugen.
Sehr
g
eehrte Damen und Herren
Dear Customers

III

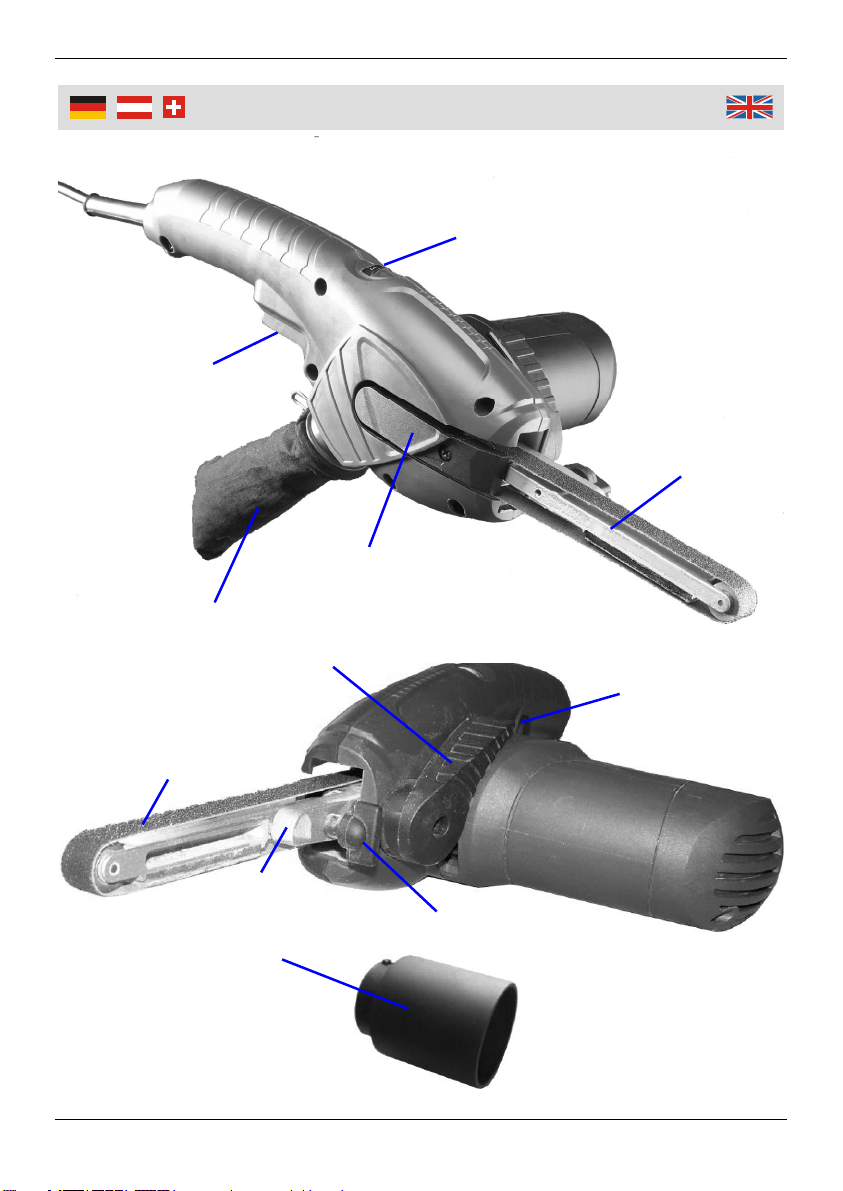

Übersicht
|
Overvie
w
2
3
4
5
6
7
8
9
10
1
11

IV
1 EIN/AUS-Schalter ON/OFF Switch
2 Geschwindigkeitsregler Speed Regulator
3 Schleifarm Sanding Arm
4 Staubfangbeutel Dust Collection Bag
5 Abdeckkappe Cover
6 Adapter für Staubsauger Dust Extraction Adaptor
7 Regulierungsknopf für Schleifarm
und Schleifband
Regulating Turn Knob for Sanding
Arm and Sanding Belt
8 Spannhebel Tensioning Lever
9 Feststellknopf für EIN/AUS-Schalter Locking Button for ON/OFF Switch
10 Schleifarmhalterung Sanding Arm Holder
11 Schleifband Sanding Belt
Übersicht
|
Overvie
w

1
Safety Notes...........................................................................................Page 7
Before first Use.......................................................................................Page 8
Assembling.............................................................................................Page 8
Installing/Replacing the Sanding Belt.....................................................Page 8
Turning ON and OFF..............................................................................Page 9
Regulating the Speed.............................................................................Page 9
Dust Collection Bag/Dust Extractor/Vacuum Cleaner............................Page 9
Attaching and Replacing the Sanding Arm ............................................Page 10
Hints on the safe use of the Power File .................................................Page 10
Maintenance and Cleaning.....................................................................Page 11
Sanding Belts .........................................................................................Page 11
Technical Data .......................................................................................Page 12
Sicherheitshinweise................................................................................ Seite 2
Vor der ersten Benutzung ......................................................................Seite 3
Zusammenbau .......................................................................................Seite 3
Einsetzen/Wechseln des Schleifbandes ................................................ Seite 3
Ein- und Ausschalten .............................................................................Seite 4
Regulieren der Geschwindigkeit ............................................................ Seite 4
Staubfangsack/Staubabsauganlage/Staubsauger.................................Seite 4
Einsetzen/Wechseln des Schleifarmes ..................................................Seite 5
Hinweise zur sicheren Benutzung der Powerfeile..................................Seite 5
Wartung und Reinigung..........................................................................Seite 6
Schleifbänder .........................................................................................Seite 6
Technische Daten ..................................................................................Seite 12
Table of Contents
Inhaltsverzeichnis

2
Sicherheitshinweise
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige
Hinweise zur Inbetriebnahme und Handhabung. Bitte legen Sie die Bedie-
nungsanleitung dem Produkt bei, wenn Sie es an Dritte weitergeben!
Vergewissern Sie sich, dass die Nennspannung auf dem Typenschild mit der
vorhandenen Netzspannung Ihrer Hausinstallation übereinstimmt.
Personen mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten dürfen das Gerät nicht benutzen, es sei denn sie werden durch
eine Betreuerin/einen Betreuer beaufsichtigt und unterwiesen.
Bei Beschädigungen am Gerät oder des Netzkabels darf das Gerät nicht
weiter benutzt werden und muss von einer Fachkraft repariert werden.
Führen Sie das Netzkabel nicht über scharfe Ecken und Kanten oder heiße
Oberflächen.
Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, wenn Sie das
Gerät nicht benutzen oder es reinigen.
Beim Schleifen können gesundheitsgefährdende
oder explosive Stäube entstehen. Benutzen Sie
Atemschutz, Gehörschutz und Augenschutz.
Lesen Sie die Bedienungsanleitung.
Zerlegen Sie das Gerät nicht und unternehmen Sie keine Reparaturversuche.
Das Gerät enthält keine durch Sie auswechselbaren oder zu reparierenden
Teile. Wenden Sie sich bei Problemen an unseren Kundenservice.
Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden
und gesundheitlichen Beeinträchtigungen die beigefügten
Allgemeinen Sicherheitshinweise sowie die folgenden Hinweise:

3
Bedienun
g
Vor der ersten Benutzung
Nehmen Sie das Gerät und alle Zubehörteile aus der Verpackung. Halten Sie die
Verpackungsmaterialien von Kleinkindern fern. Es besteht Erstickungsgefahr!

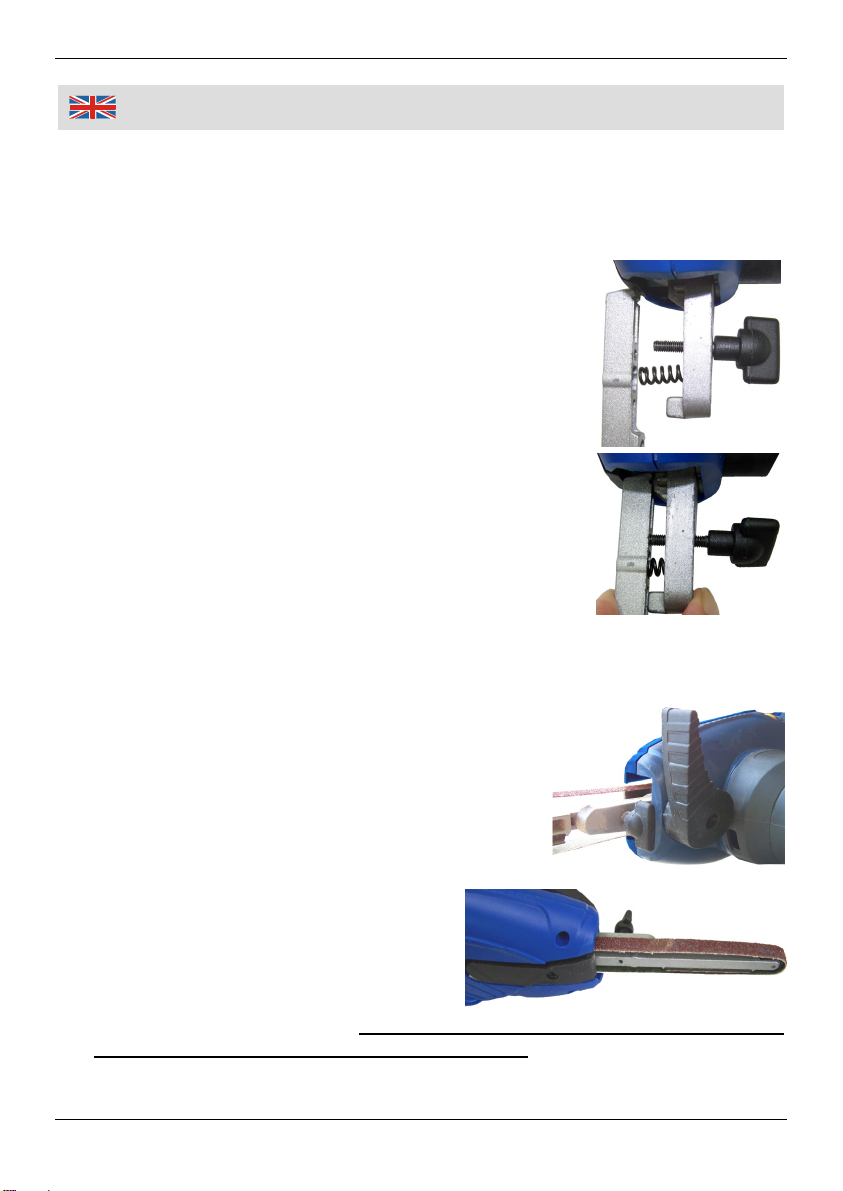

Zusammenbau
Die Powerfeile wird teilzerlegt geliefert, um optimalen
Transportschutz zu gewährleisten. Dem Gerät liegt je ein
Schleifarm für Schleifbänder von 8 und 13 mm Breite bei.
Zur Montage gehen Sie wie folgt vor:
1. Stecken Sie den Regulierungsknopf (7) von der
rechten Seite in die Schleifarmhalterung (10) und die
schwarze Feder von der linken Seite in die passende
Aussparung.
2. Stecken Sie den Schleifarm (3) auf die Halterung und
schrauben Sie den Regulierungsknopf in das Gewinde
des Schleifarmes.
3. Drücken Sie beim Zusammenschrauben die Schleif-
armhalterung und den Schleifarm leicht zusammen.
Einsetzen/Wechseln des Schleifbandes
Bei Wartungsarbeiten muss der Netzstecker immer gezogen sein.
1. Entspannen Sie den Schleifarm, indem Sie den
Spannhebel (8) nach vorne klappen.
2. Legen Sie das neue Schleifband (11) in das
Gerät. Fädeln Sie das Schleifband hinter die
Abdeckkappe (5). Bitte beachten Sie den
Richtungspfeil auf dem Schleifband und auf der
Abdeckkappe. Die Laufrichtungspfeile müssen in
die gleiche Richtung zeigen.
3. Spannen Sie das Schleifband, indem
Sie den Spannhebel (8) nach hinten
klappen. Lassen Sie das Gerät kurz auf
niedrigster Stufe anlaufen - Geschwin-
digkeitsregler (2) auf Position 1 - und
korrigieren Sie den Lauf des Schleif-
bandes durch Drehen am Regulierungsknopf (7). Justieren Sie das Schleif-
band so, dass es nicht seitlich von der vorderen Führungsrolle läuft.

4
Bedienun
g
Ein- und Ausschalten
1. Zum Einschalten der Powerfeile drücken Sie den EIN/AUS-Schalter (1).
Solange Sie den Schalter drücken, läuft die Feile mit der am Geschwindig-
keitsregler (2) eingestellten Geschwindigkeit an.
2. Lassen Sie zum Ausschalten der Feile den EIN/AUS-Schalter (1) los. Für
Dauerbetrieb kann der Schalter mit dem Feststellknopf (9) arretiert werden.
Drücken Sie den EIN/AUS-Schalter und drücken Sie danach den Feststell-
knopf. Jetzt ist der EIN/AUS-Schalter arretiert und kann losgelassen werden.
3. Zum Lösen der Arretierung, drücken Sie den EIN/AUS-Schalter (1) erneut.
Der Feststellknopf springt heraus und die Powerfeile schaltet sich nach dem
Loslassen des EIN/AUS-Schalters aus.

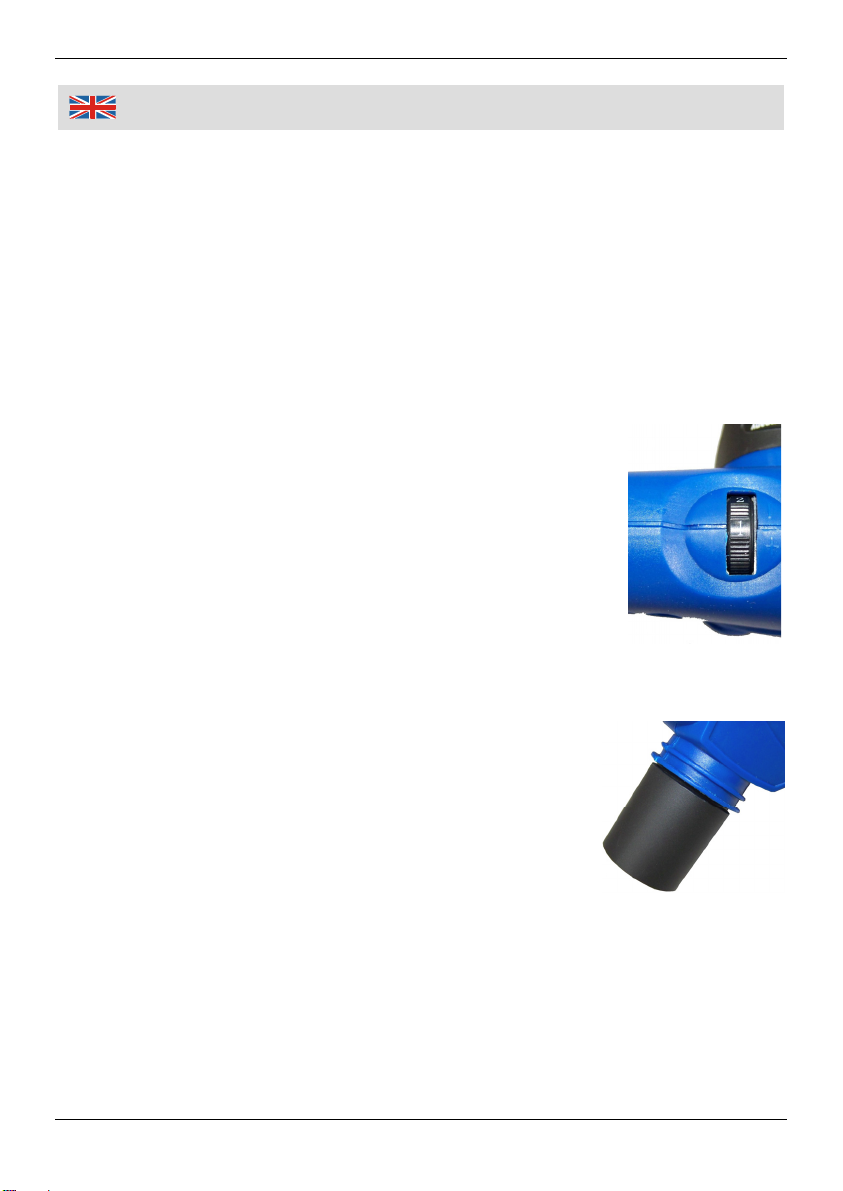

Regulieren der Geschwindigkeit
Mit dem Geschwindigkeitsregler (2) können Sie die Laufge-
schwindigkeit des Schleifbandes regulieren und dem zu
schleifenden Material anpassen.
1. Stellen Sie den Geschwindigkeitsregler auf Position 1 für
langsame Drehzahl (1070 m/min-1) und auf die Position 6
für maximale Drehzahl (1650 m/min-1).
2. Die Geschwindigkeit können Sie stufenlos auch während
des Betriebes verändern.
Staubfangsack/Staubabsauganlage/Staubsauger
Achtung! Beim Schleifen können gesundheitsgefährdende oder explosive
Stäube entstehen. Während des Betriebes sollte die Powerfeile an eine Staubab-
sauganlage oder an einem Staubsauger angeschlossen werden. Ist dies nicht
möglich, verwenden Sie zumindest den mitgelieferten Staubfangbeutel (4).
1. Zum Anschluss eines Staubsaugerschlauches an das
Gerät benutzen Sie den beigefügten Adapter (6).
2. Setzen Sie den Adapter auf den Absaugflansch des
Gehäuses. Der Adapter ist mit einem Bajonettver-
schluss ausgestattet. Drücken Sie den Adapter mit der
der Gummidichtung fest auf den Ansaugflansch und
drehen Sie den Adapter kräftig im Uhrzeigersinn, um
ihn zu verriegeln.
3. Verbinden Sie den Adapter mit dem Staubsaugerschlauch oder mit dem
beigefügten Staubfangbeutel (4). Zur Montage des Staubfangbeutels drücken
Sie beide Enden des Federringes zusammen und stülpen Sie den Federring

5
Bedienun
g
über den Adapter. Zum Abnehmen des Staubfangbeutels drücken Sie erneut
beide Enden des Federstahlringes zusammen und ziehen Sie den Staub-
fangbeutel vom Adapter ab.
Einsetzen/Wechseln des Schleifarmes
1. Ziehen Sie den Netzstecker. Entspannen Sie das Schleifband mit dem
Spannhebel und nehmen Sie das Schleifband ab, wie im Kapitel „Einset-
zen/Wechseln des Schleifbandes“ auf Seite 3 beschrieben.
2. Klappen Sie den Spannhebel nach hinten. Lösen Sie den Regulierungsknopf
komplett vom Schleifarm. Setzen Sie den anderen Schleifarm auf das Gerät.
3. Ziehen Sie den Regulierungsknopf an, bis der Arm gerade im Gerät sitzt.
Stellen Sie sicher, dass sich die Feder zwischen Schleifarm und Schleifarm-
halterung befindet.
4. Klappen Sie den Spannhebel nach vorn und fädeln Sie das passende
Schleifband auf den Schleifarm. Spannen Sie das Schleifband mit dem
Spannhebel und schalten Sie die Powerfeile ein. Justieren Sie das Schleif-
band mit dem Regulierungsknopf.
Hinweise zur sicheren Anwendung der Powerfeile
Spannen Sie Werkstücke wenn nötig immer ein, um sicher arbeiten zu
können.
Verwenden Sie die Feile beim Feilen von Holz am Besten längs zur
Faserrichtung, um keine Fasern auf dem Holz heraus zu reißen.
Beim Feilen breiterer Werkstücke ist es sinnvoll die Feie so zu führen, dass
wenn möglich die Breite des Werkstückes mit einem Arbeitsgang abgedeckt
wird.
Überprüfen Sie vor jedem Gebrauch, ob das Schleifband unbeschädigt ist
und frei läuft. Die Kanten des Bandes dürfen nicht ausgefranst sein und die
Naht muss unbeschädigt sein.
Das Gerät sollte nicht übermäßig verschmutzt sein und es dürfen keine Teile
fehlen.
Wenn Sie während des Betriebes ungewöhnliche Geräusche hören oder
Vibrationen wahrnehmen, stellen Sie sofort die Arbeit ein und kontrollieren
Sie den korrekten Sitz des Schleifbandes sowie des Schleifarmes. Kann die
Störung nicht behoben werden, lassen Sie das Gerät von einem Fachmann
überprüfen.

6
Bedienun
g
Wartung und Reinigung
Vor allen Wartungs- und Reinigungsarbeiten, ziehen Sie den Netzstecker.
Entfernen Sie regelmäßig den Schleifstaub vom Gerät. Bitte Beachten Sie
dabei, dass von Schleifstäuben ein Gesundheitsrisiko ausgehen kann.
Verwenden Sie zur Reinigung des Gehäuses ein angefeuchtetes Tuch, oder
bei ungefährlichen Stäuben, einen Pinsel mit steifen Borsten oder eine
Bürste.
Tauchen Sie das Gerät niemals in Flüssigkeiten und verhindern Sie, dass
Flüssigkeiten in die Maschine eindringen können.
Darüber hinaus bedarf das Gerät keiner weiteren Wartung. Zerlegen Sie es
nicht und versuchen Sie nicht, es im Fehlerfall selbst zu reparieren. Wenden
Sie sich bei Fragen oder Problemen an einen Fachmann oder an unsere
Kundenberatung.
Zum Lieferumfang gehören ein Paar Kohlebürsten. Wenn die Maschine
kraftlos arbeitet und Sie ein verstärktes Bürstenfeuer erkennten, ist dies ein
Zeichen dafür, dass die Kohlebürsten ausgetauscht werden müssen. Lassen
Sie die Kohlebürsten von einem Fachmann austauschen oder senden Sie
das Gerät an Westfalia. Öffnen Sie nicht das Gerät und unternehmen Sie
keine eigenen Reparaturversuche.
Schleifbänder
Schleifbänder sind bei Westfalia unter diesen Bestellnummern erhältlich:
Art. 65 12 16 Schleifbänder 8 mm, K 40, 5 Stück
Art. 65 13 15 Schleifbänder 8 mm, K 80, 5 Stück
Art. 65 14 06 Schleifbänder 8 mm, K120, 5 Stück
Art. 65 14 22 Schleifbänder 13 mm, K 40, 5 Stück
Art. 65 14 63 Schleifbänder 13 mm, K 80, 5 Stück
Art. 65 15 05 Schleifbänder 13 mm, K120, 5 Stück

7
Safet
y
Notes
This manual belongs to the product. It contains important notes on operating
the unit. Please pass it on along with the unit if it is handed over to a third
party!
Please make sure the mains voltage available in your area corresponds to
the operating voltage stated on the type label.
Persons with limited physical, sensorial or mental abilities are not allowed to
use the unit, unless they are supervised and briefed for their safety by a
qualified person.
Do not continue to use the unit if the unit or the line cord are damaged.
Repair work must be done by a qualified service technician.
Do not conduct the line cord over sharp edges and corners or hot surfaces.
Switch the unit off and unplug it if you don't use it or clean it.
Grinding some material can lead to the formation
of hazardous or explosive dust. For your safety
wear dust protection, ear and eye protection.
Lead the manual before using the unit.
Do not disassemble the unit or attempt to repair it yourself. It does not
contain parts serviceable by you. In the case of questions or problems, turn to
our customer support.
Please note the included General Safety Notes and the following
safety notes to avoid malfunctions, damage or physical injury:

8
O
p
eration
Before first Use
Remove the angle grinder and the accessories for the packaging. Keep
packaging material out of reach of children. There is risk of suffocation!
Assembling
The power file is delivered partly assembled to ensure
transport. The power file is equipped with 2 interchange-
able grinding arms of 8 and 13 mm width.
For assembling the power file, proceed as follows:
1. Insert the regulating turn knob (7) from the right side
into the sanding arm holder (10) and the black spring
from the left side into the provided notch.
2. Attach the sanding arm (3) to the holder and tighten
with the regulating turn knob. In the sanding arm you
will find the suitable thread for the turn knob.
3. Lightly press the sanding arm holder and the sanding
harm together in order to tighten the regulating turn
knob.
Installing/Replacing the Sanding Belt
Disconnect the unit from the power mains.
1. Slacken the sanding arm by folding the
tensioning lever (8) forward.
2. Insert the sanding belt (11) into the housing.
Guide the sanding belt behind the cover (5).
Please follow the rotating direction arrow on the
sanding belt and the cover. The direction arrows
have to face in the same direction.
3. Tension the sanding belt with the
tensioning lever (8) by turning back.
Start up the power file at the lowest
speed – speed regulator (2) must be
set to position 1 – and adjust the
position of the sanding belt by turning
the regulating turn knob (7). Adjust the sanding belt in such a way that the
belt does not walk off the front pulley to one side.

9
O
p
eration
Turning ON and OFF
1. The power file is turned on with the ON/OFF switch (1). When the switch is
pressed, the power file starts up and runs with the preset speed on the speed
regulator (2).
2. To turn the power file off, release the ON/OFF switch (1). For continuous use,
the switch can be locked in place with the locking button (9). Press the
ON/OFF switch and than press the locking button. Now the ON/OFF switch is
locked and can be released.
3. To release the locking, first press the ON/OFF switch (1). The locking button
lightly jumps out of the housing and the power file turns off after releasing the
ON/OFF switch.
Regulating the Speed
The speed of the power file can be regulated with the speed
regulator (2) in order to match the material which is to be
machined.
1. Turn the regulator to position 1 for low speed (1070
m/min-1) and to position 6 form max. speed.
2. During operation it is also possible to infinitely adjust the
speed with the sped regulator.
Dust Collection Bag/Dust Extractor/Vacuum Cleaner
Please Notice! Grinding some material can lead to the
formation of hazardous or explosive dust. During operation
a dust extractor or a vacuum cleaner should be attached,
or at least the included dust collection bag (4) should be
used.
1. For attaching the suction hose of a dust extractor or
vacuum cleaner, use the included adaptor (6).
2. Attach the adaptor to the extraction flange of the
housing. The adaptor is equipped with bayonet lock. Firmly push the adaptor
with the black rubber ring to the extraction flange and turn clockwise to lock.
3. Connect the adaptor to the vacuum hose or the included durst collection bag
(4). To attach the dust collection bag, squeeze the spring wire rings together
and slide the spring wire rings over the adaptor. To detach the dust collection
bag, press the spring wire rings together and remove the dust bag.

10
O
p
eration
Attaching and Replacing the Sanding Arm
1. First, unplug from power mains. Slacken the tension of the sanding belt by
folding down the tensioning lever and remove the sanding belt as described in
the chapter “Installing/Replacing the Sanding Belt” on page 8.
2. Swing the tensioning lever back to extend the sanding arm all the way.
Loosen the regulating turn knob until the sanding arm is free. Slide it out of
the unit and insert the other sanding arm.
3. Tighten the sanding arm with the regulating turn knob until the arm is straight
in the unit. Make sure the spring is placed correctly between the sanding arm
and the sanding arm holder.
4. Fold the tensioning lever forward and insert the suitable sanding belt. Tension
the sanding belt with the tensioning lever and switch on the power file. Finally
adjust the sanding belt with the regulating turn knob.
Hints on the safe use of the Power File
If possible, place the work pieces in a vice or secure them to a workbench or
other solid base.
When using the file on wood, it should be used in the direction of the fibres
whenever possible to avoid ripping fibres from the wood.
If very wide work pieces are machined, it is advisable to align the machine in
such a way that it covers as much of the surface as possible at the same time
to achieve a smooth and level surface.
Before each use, make sure the sanding belt is free from damage and can
move freely. The edges of the belt should not be frayed and the seam must
be in good condition.
The unit should be clean and there should be no parts missing.
If you hear unusual sounds during operation or abnormal vibration occurs,
stop operating the unit and check the correct fit of the sanding belt and the
sanding arm. If the fault cannot be remedied, have the power file checked by
a professional.

11
O
p
eration
Maintenance and Cleaning
First unplug from power mains before cleaning or maintaining the unit.
Regularly brush or wipe the dust off the unit. Please keep in mind that the
dust may be hazardous.
For cleaning the housing use a moist cloth, or for harmless dust, a stiff brush.
Do not immerse the machine in liquids of any kind and do not allow liquids to
enter the machine.
The unit does not require further maintenance. Do not disassemble it and do
not attempt to repair it yourself. In the case of questions or problems, please
turn to our customer support department.
Enclosed in delivery you will find a pair of carbon brushes. If the machine
works powerless and sparking occurs at the brushes, it may be a sign that the
carbon brushes are used up and have to be replaced. Have the carbon
brushes replaced by a professional only or return the unit to the Westfalia
customer support department. Do not open the housing of the power file. Do
not try to repair it yourself.
Sanding Belts
Sanding Belts are available under these Order Numbers from Westfalia:
Art. 65 12 16 Sanding Belt 8 mm, K 40, 5 Pieces
Art. 65 13 15 Sanding Belt 8 mm, K 80, 5 Pieces
Art. 65 14 06 Sanding Belt 8 mm, K120, 5 Pieces
Art. 65 14 22 Sanding Belt 13 mm, K 40, 5 Pieces
Art. 65 14 63 Sanding Belt 13 mm, K 80, 5 Pieces
Art. 65 15 05 Sanding Belt 13 mm, K120, 5 Pieces

12
Technische Daten
|
Technical Data
Nennspannung 230 V~ 50 Hz Nominal Voltage
Leistungsaufnahme 400 W Nominal Power
Leerlaufdrehzahl 1070 - 1650 m/min-1 No Load Speed
Schalldruckpegel LpA = 82 dB(A), KpA= 3dB(A) Sound Pressure
Level
Schallleistung LWA = 93 dB(A), KWA = 3dB(A) Sound Power Level
Gewichtete Hand-
Arm- Vibration
3,8 m/s2, K0 1,5 m/s2Weighted Hand Arm
Vibration
Gewicht 1400 g Weight
Schutzklasse II Protection Class

V
Wir, die Westfalia Werkzeugcompany,
Werkzeugstraße 1, D-58093 Hagen,
erklären in alleiniger Verantwortung, dass das Produkt
Powerfeile S1C-ZP-125
Artikel Nr. 64 16 05
den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien
2004/108/EG Elektromagnetische Verträglichkeit (EMV)
2006/42/EG Maschinen
und deren Änderungen festgelegt sind.
Für die Konformitätsbewertung wurden folgende harmonisierte Normen herangezogen:
EN 55014-1:2006+A1, EN 55014-2:1997+A1+A2,
EN 61000-3-2:2006+A1+A2, EN 61000-3-3:2008
EN 60745-1:2009, EN 60745-2-4:2003+A1+A11
Hagen, den 20. Oktober 2009
(Thomas Klingbeil, Qualitätsbeauftragter)
We, the Westfalia Werkzeugcompany,
Werkzeugstraße 1, D-58093 Hagen,
declare by our own responsibility that the product
Power File S1C-ZP-125
Article No. 64 16 05
is according to the basic requirements, which are defined in the European Directives
2004/108/EC Electromagnetic Compatibility (EMC)
2006/42/EC Machinery
and their amendments.
For the evaluation of conformity, the following harmonized standards were consulted:
EN 55014-1:2006+A1, EN 55014-2:1997+A1+A2,
EN 61000-3-2:2006+A1+A2, EN 61000-3-3:2008
EN 60745-1:2009, EN 60745-2-4:2003+A1+A11
Hagen, October 20th, 2009
(Thomas Klingbeil, QA Representative)
EG-Konformitätserklärun
g
EC-Declaration of Conformit
y

Gestaltung urheberrechtlich geschützt VI © Westfalia 10/09
Deutschland Österreich
Westfalia Westfalia
Werkzeugstraße 1 Moosham 31
D-58093 Hagen A-4943 Geinberg OÖ
Telefon: [phone] Telefon: [phone]
Telefax: (0180) 5 30 31 30 Telefax: (07723) 4 27 59 23
Internet: www.westfalia.de Internet: www.westfalia-versand.at
Schweiz UK
Westfalia Westfalia
Utzenstorfstraße 39 Freepost RSBS-HXGG-ZJSC
CH-3425 Koppigen 8 Fairfax Road, N. Abbot TQ12 6UD
Telefon: [phone] Phone: [phone]
Telefax: (034) 4 13 80 01 Fax: [phone]
Internet: www.westfalia-versand.ch Internet: www.westfalia.net
Kundenbetreuun
g
|
Customer Services
Werter Kunde,
bitte helfen Sie mit, Abfall zu vermeiden.
Sollten Sie sich einmal von diesem Artikel trennen wollen, so
bedenken Sie bitte, dass viele seiner Komponenten aus
wertvollen Rohstoffen bestehen und wiederverwertet werden
können.
Entsorgen Sie ihn daher nicht in die Mülltonne, sondern führen
Sie ihn bitte Ihrer Sammelstelle für Elektroaltgeräte zu.
Dear Customer,
Please help avoid waste materials.
If you at some point intend to dispose of this article, then
please keep in mind that many of its components consist of
valuable materials, which can be recycled.
Please do not discharge it in the rubbish bin, but check with
your local council for recycling facilities in your area.
Entsor
g
un
g
|
Dis
p
osal
