Abicor Binzel ABIROB A Series User manual

T E C H N O L O G Y F O R T H E W E L D E R ´ S W O R L D .
www.binzel-abicor.com
DE Betriebsanleitung / EN Operating instructions
FR Mode d’emploi / ES Instructivo de servicio
ZH 使用说明
ABIROB®A
DE Schweißbrenner-System
EN Welding torch system
FR Système de torche de soudage
ES Antorcha de soldadura
ZH 焊枪系统
EN 60 974-5
GB 15579.7

DE - 2
ABIROB®A
DE Original Betriebsanleitung
© Der Hersteller behält sich das Recht vor, jederzeit und ohne vorherige Mitteilung Änderungen an
dieser Betriebsanleitung durchzuführen, die durch Druckfehler, eventuelle Ungenauigkeiten der
enthaltenen Informationen oder Verbesserung dieses Produktes erforderlich werden. Diese
Änderungen werden jedoch in neuen Ausgaben berücksichtigt.
Alle in der Betriebsanleitung genannten Handelsmarken und Schutzmarken sind Eigentum der
jeweiligen Besitzer/Hersteller.
Unsere aktuellen Produktdokumente, sowie alle Kontaktdaten der ABICOR BINZEL
Ländervertretungen und Partner weltweit, finden Sie auf unserer Homepage
www.binzel-abicor.com
1 Identifikation DE-3
1.1 CE-Zeichen DE-3
2Sicherheit DE-3
2.1 Bestimmungsgemäße Verwendung DE-3
2.2 Pflichten des Betreibers DE-4
2.3 Persönliche Schutzausrüstung
(PSA) DE-4
2.4 Klassifizierung der Warnhinweise DE-5
2.5 Angaben für den Notfall DE-5
3 Produktbeschreibung DE-6
3.1 Technische Daten DE-6
3.2 Abkürzungen DE-8
3.3 Typenschild DE-8
3.4 Verwendete Zeichen und Symbole DE-8
4 Lieferumfang DE-9
4.1 Transport DE-9
4.2 Lagerung DE-9
5 Funktionsbeschreibung DE-10
5.1 Brennerhals DE-10
5.2 Anschlussmodul DE-10
5.3 Halter DE-11
5.4 Schlauchpaket DE-11
6 Inbetriebnahme DE-11
6.1 Brennerhals ABIROB®A
ausrüsten DE-12
6.2 Schlauchpaket ausrüsten DE-13
6.3 Anschluss maschinenseitig
montieren DE-14

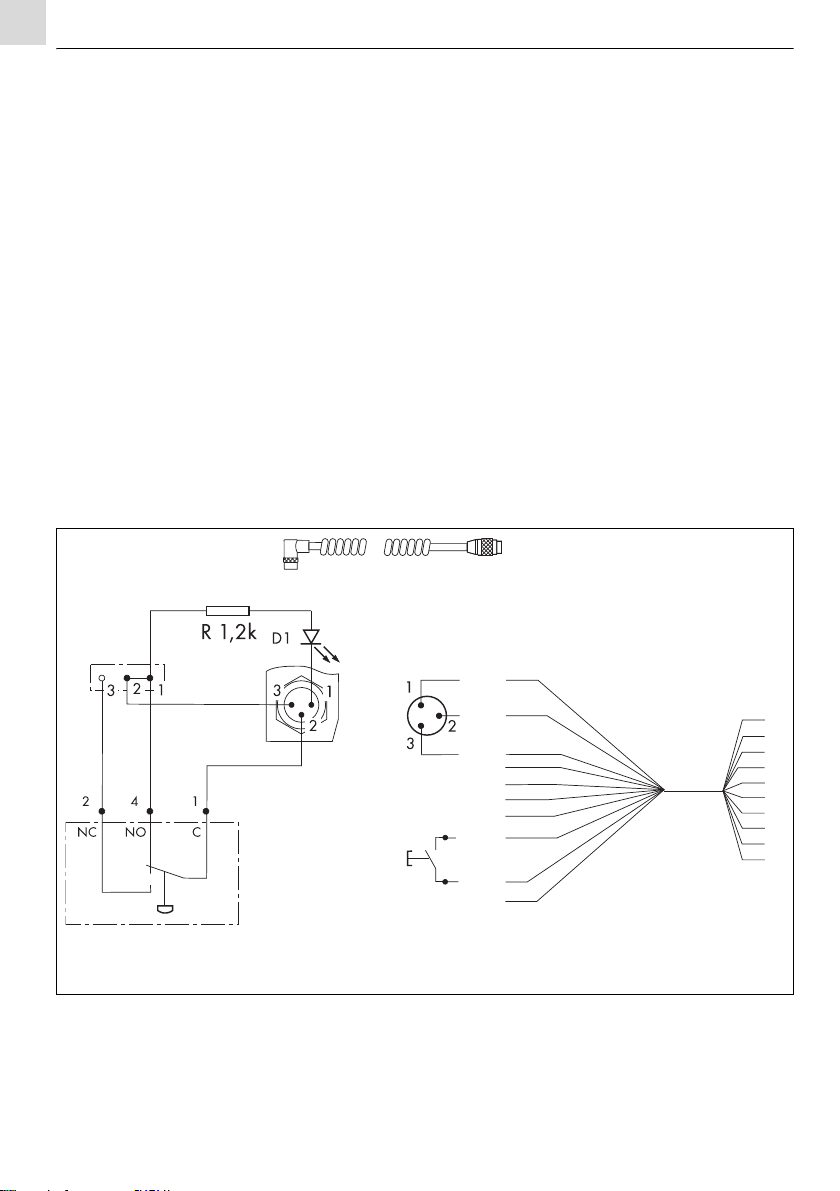

6.4 Steuerleitung anschließen DE-14
6.5 Schutzgasmenge einstellen DE-15
6.6 Draht einführen DE-15
7 Betrieb DE-16
7.1 Schweißprozess DE-16
8 Außerbetriebnahme DE-17
9 Wartung und Reinigung DE-17
9.1 Drahtführung reinigen DE-18
9.2 Führungsspirale kürzen DE-18
9.3 Brennerhals reinigen DE-20
10 Störungen und deren
Behebung DE-20
11 Demontage DE-22
12 Entsorgung DE-23
12.1 Werkstoffe DE-23
12.2 Betriebsmittel DE-23
12.3 Verpackungen DE-23

DE - 3
ABIROB®A 1 Identifikation
1 Identifikation
Das Schweißbrenner-System ABIROB®Awird in der Industrie und im
Gewerbe zum Schutzgasschweißen mit inerten Gasen (MIG) oder aktiven
Gasen (MAG) eingesetzt. Die Ausführung ist luftgekühlt und in allen
Schweißpositionen einsetzbar. Diese Betriebsanleitung beschreibt nur das
Schweißbrenner-System ABIROB®A. Das Schweißbrenner-System darf nur
mit Original ABICOR BINZEL Ersatzteilen betrieben werden.
1.1 CE-Zeichen
Dieses Gerät erfüllt die Anforderungen der einschlägigen EU- Richtlinien.
2Sicherheit
Beachten Sie das beiliegende Dokument Sicherheitshinweise.
2.1 Bestimmungsgemäße Verwendung
• Das in dieser Anleitung beschriebene Gerät darf ausschließlich zu dem in
der Anleitung beschriebenen Zweck in der beschriebenen Art und Weise
verwendet werden. Beachten Sie dabei die Betriebs-, Wartungs- und
lnstandhaltungsbedingungen.
• Jede andere Verwendung gilt als nicht bestimmungsgemäß.
• Eigenmächtige Umbauten oder Veränderungen zur Leistungssteigerung
sind nicht zulässig.
Die Konformität wird durch das CE-Zeichen auf dem Gerät
bestätigt.

DE - 4
2Sicherheit ABIROB
®A
2.2 Pflichten des Betreibers
• Halten Sie die Betriebsanleitung zum Nachschlagen am Gerät bereit und
geben Sie die Betriebsanleitung bei Weitergabe des Produktes mit.
• Inbetriebnahme, Bedienungs- und Wartungsarbeiten dürfen nur von
Fachkräften durchgeführt werden. Eine Fachkraft ist eine Person, die
aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen die ihr
übertragenen Arbeiten beurteilen und mögliche Gefahren erkennen kann
(In Deutschland siehe TRBS 1203).
• Halten Sie andere Personen vom Arbeitsbereich fern.
• Beachten Sie die Arbeitssicherheitsvorschriften des jeweiligen Landes.
• Sorgen Sie für eine gute Beleuchtung des Arbeitsbereiches und halten Sie
den Arbeitsbereich sauber.
• Arbeitsschutzregeln des jeweiligen Landes. Bsp. Deutschland:
Arbeitsschutzgesetz und Betriebssicherheitsverordnung
• Vorschriften zur Arbeitssicherheit und zur Unfallverhütung
2.3 Persönliche Schutzausrüstung (PSA)
Um Gefahren für den Nutzer zu vermeiden wird in dieser Anleitung das Tragen
von persönlicher Schutzausrüstung (PSA) empfohlen.
• Sie besteht aus Schutzanzug, Schutzbrille, Atemschutzmaske Klasse P3,
Schutzhandschuhen und Sicherheitsschuhen.

DE - 5
ABIROB®A2Sicherheit
2.4 Klassifizierung der Warnhinweise
Die in der Betriebsanleitung verwendeten Warnhinweise sind in vier
verschiedene Ebenen unterteilt und werden vor potenziell gefährlichen
Arbeitsschritten angegeben. Geordnet nach abnehmender Wichtigkeit
bedeuten sie folgendes:
2.5 Angaben für den Notfall
Unterbrechen Sie im Notfall sofort folgende Versorgungen:
• Strom, Druckluft, Gaszufuhr
Weitere Maßnahmen entnehmen Sie der Betriebsanleitung der Stromquelle
oder der Dokumentation weiterer Peripheriegeräte.
GEFAHR
Bezeichnet eine unmittelbar drohende Gefahr. Wenn sie nicht gemieden
wird, sind Tod oder schwerste Verletzungen die Folge.
WARNUNG
Bezeichnet eine möglicherweise gefährliche Situation. Wenn sie nicht
gemieden wird, können schwere Verletzungen die Folge sein.
VORSICHT
Bezeichnet eine möglicherweise schädliche Situation. Wenn sie nicht
gemieden wird, können leichte oder geringfügige Verletzungen die Folge
sein.
HINWEIS
Bezeichnet die Gefahr, dass Arbeitsergebnisse beeinträchtigt werden oder
Sachschäden an der Ausrüstung die Folge sein können.

DE - 6
3 Produktbeschreibung ABIROB®A
3 Produktbeschreibung
3.1 Technische Daten
WARNUNG
Gefahren durch nicht bestimmungsgemäße Verwendung
Bei nicht bestimmungsgemäßer Verwendung können vom Gerät Gefahren
für Personen, Tiere und Sachwerte ausgehen.
• Gerät ausschließlich bestimmungsgemäß verwenden.
• Gerät nicht eigenmächtig zur Leistungssteigerung umbauen oder
verändern.
• Gerät nur durch befähigte Personen (in Deutschland siehe TRBS 1203)
verwenden.
Temperatur der Umgebungsluft - 10 °C bis + 40 °C
Relative Luftfeuchtigkeit bis 90 % bei 20 °C
Tab. 1 Umgebungsbedingungen im Betrieb
Lagerung im geschlossenen Raum, Temperatur der
Umgebungsluft
- 10 °C bis + 40 °C
Transport, Temperatur der Umgebungsluft - 25 °C bis + 55 °C
Relative Luftfeuchtigkeit bis 90 % bei 20 °C
Tab. 2 Umgebungsbedingungen Transport und Lagerung
Spannungsart DC
Polung der Elektroden in der Regel positiv
Drahtarten handelsübliche Runddrähte
Führungsart maschinengeführt
Spannungsbemessung 141 V Scheitelwert
Schutzart der maschinenseitigen Anschlüsse (EN 60 529) IP3X
Schutzgas (DIN EN ISO 14175) CO2 und Mischgas M21
Tab. 3 Allgemeine Brennerdaten nach EN 60 974-7

DE - 7
ABIROB®A 3 Produktbeschreibung
Typ Kühlart Belastung1ED Draht-ø Gasdurchfluss Gewicht
CO2M21
ABIROB®A(A) (A) (%) (mm) (l/min) (g)
A360 luft 360 290 100 0,8 - 1,2 10 - 20 800
A500 luft 500 400 100 0,8 - 1,6 10 - 30 900
Tab. 4 Produktspezifische Brennerdaten nach EN 60974-7
1Die Belastungsdaten reduzieren sich bei Impulslichtbogen bis zu 35%

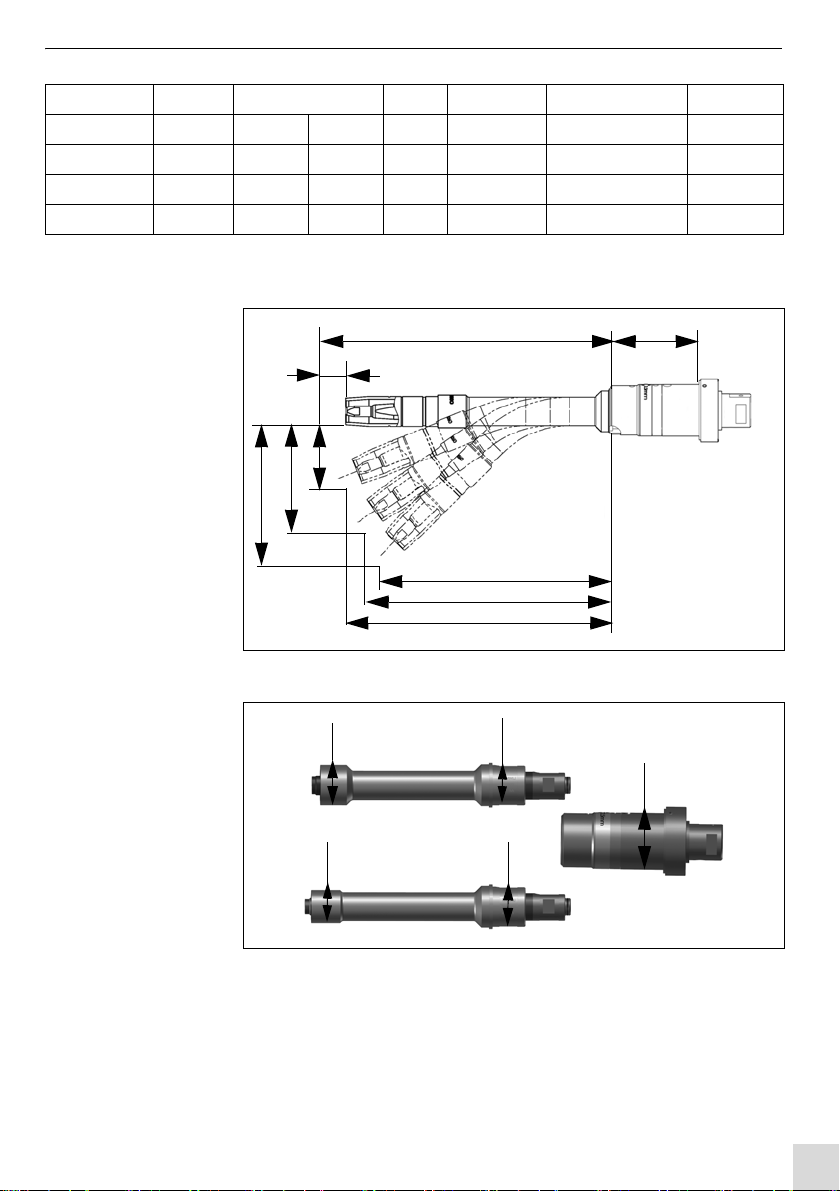

Abb. 1 Maße Brennerhals
Abb. 2 Durchmesser Brennerhals
213 71
15
172
188
203
50
82
107
ø 40
ø 29
ø 29
ø 24
ø 29
A500
A360

DE - 8
3 Produktbeschreibung ABIROB®A
3.2 Abkürzungen

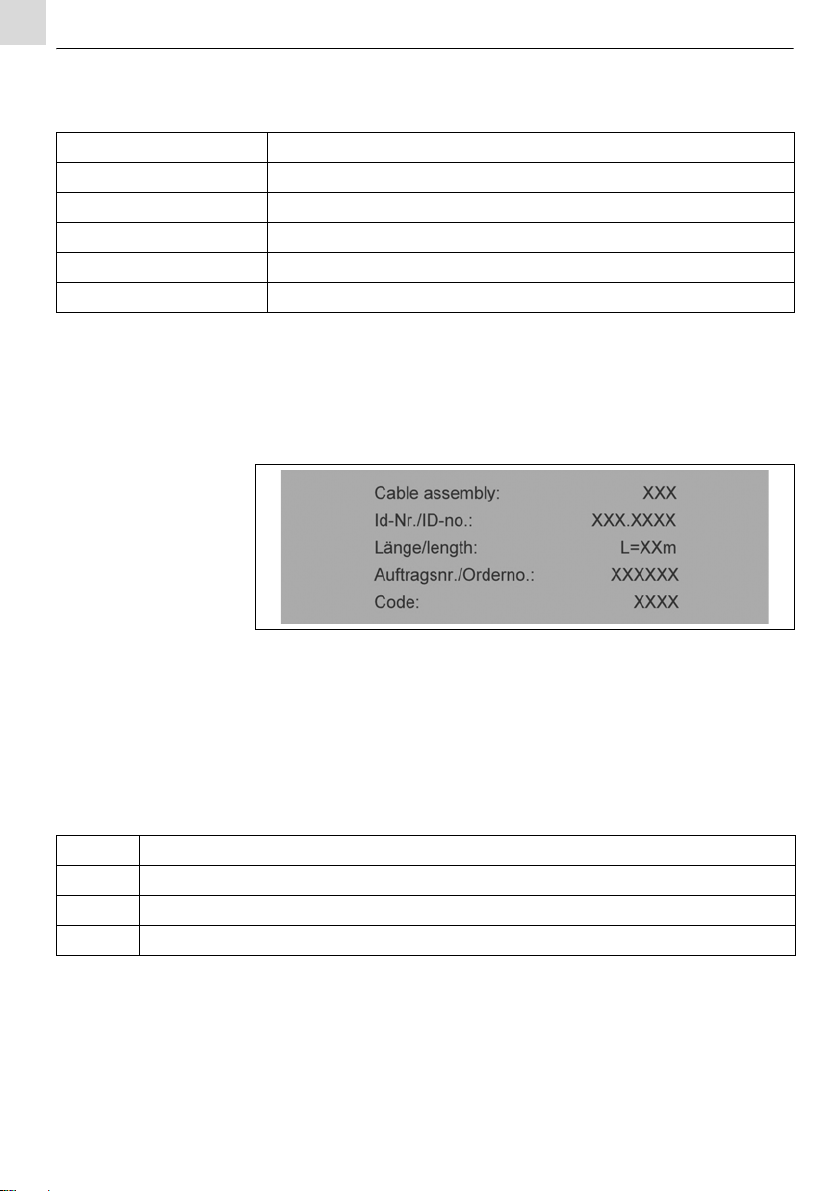

3.3 Typenschild
Das Schweißbrenner-System ABIROB®Aist mit einem Aufkleber am
maschinenseitigen Anschlussgehäuse gekennzeichnet.
Beachten Sie für alle Rückfragen folgende Angaben:
• Angabe der Werksbescheinigung, Produktionsstempel auf dem
Brennerhals, z.B. ABIROB®A360 22, Angaben von Aufkleber.
3.4 Verwendete Zeichen und Symbole
In der Betriebsanleitung werden folgende Zeichen und Symbole verwendet:
DC Gleichstrom
ED Einschaltdauer
MIG Metall-Inertgas
MAG Metall-Aktivgas
Spannungsbemessung Isolationswiderstands-, Spannungsfestigkeits- und Schutzartklassifizierung
TCP Tool Center Point (Werkzeugmittelpunkt)
Tab. 5 Abkürzungen
Symbol Beschreibung
• Aufzählungssymbol für Handlungsanweisungen und Aufzählungen
Querverweissymbol verweist auf detaillierte, ergänzende oder weiterführende Informationen
1Handlungsschritt/e im Text, die der Reihenfolge nach durchzuführen sind

DE - 9
ABIROB®A 4 Lieferumfang
4Lieferumfang
Die Schlauchpakete für das Schweißbrenner-System ABIROB®Asind in
Standardlängen 1 - 3,5 m bzw. in kundenspezifischen Längen lieferbar. Für
ein vollständiges System benötigen Sie eine Einstellvorrichtung. Diese muss
entsprechend der Konfiguration separat bestellt werden.
Ausrüst- und Verschleißteile separat bestellen.
Bestelldaten und Identnummern der Ausrüst- und Verschleißteile, entnehmen
Sie den aktuellen Bestellunterlagen. Kontakt für Beratung und Bestellung finden
Sie im Internet unter www.binzel-abicor.com.
4.1 Transport
Der Lieferumfang wird vor dem Versand sorgfältig geprüft und verpackt,
jedoch sind Beschädigungen während des Transportes nicht auszuschließen.
4.2 Lagerung
Physikalische Bedingungen der Lagerung im geschlossenen Raum:
Tab. 2 Umgebungsbedingungen Transport und Lagerung auf Seite DE-6
• Brennerseitiger Knickschutz mit integriertem
Schaltergehäuse
• Maschinenseitiger Knickschutz mit Zentralstecker
• Betriebsanleitung
Mit dem ROBO Schlauchpaket ist das Schweißbrenner-System ABIROB®Anicht funktionsfähig. Zur
Erstbestückung benötigen Sie noch Bauteile, die von der jeweiligen Schweißaufgabe abhängig sind.
Dies sind folgende:
• Brennerhals (in bevorzugter Größe und
Geometrie)
• Halter (zur Befestigung am Roboter erforderlich)
• Ausrüst- und Verschleißteile (separat bestellen)
Tab. 6 Lieferumfang
Eingangskontrolle Kontrollieren Sie die Vollständigkeit anhand des Lieferscheins!
Überprüfen Sie die Lieferung auf Beschädigung (Sichtprüfung)!
Bei Beanstandungen Ist die Lieferung beim Transport beschädigt worden, setzen Sie sich sofort
mit dem letzten Spediteur in Verbindung! Bewahren Sie die Verpackung auf
zur eventuellen Überprüfung durch den Spediteur.
Verpackung für den
Rückversand
Verwenden Sie nach Möglichkeit die Originalverpackung und das
Originalverpackungsmaterial. Bei auftretenden Fragen zur Verpackung und
Transportsicherung nehmen Sie bitte Rücksprache mit Ihrem Lieferanten.
Tab. 7 Transport

DE - 10
5 Funktionsbeschreibung ABIROB®A
5 Funktionsbeschreibung

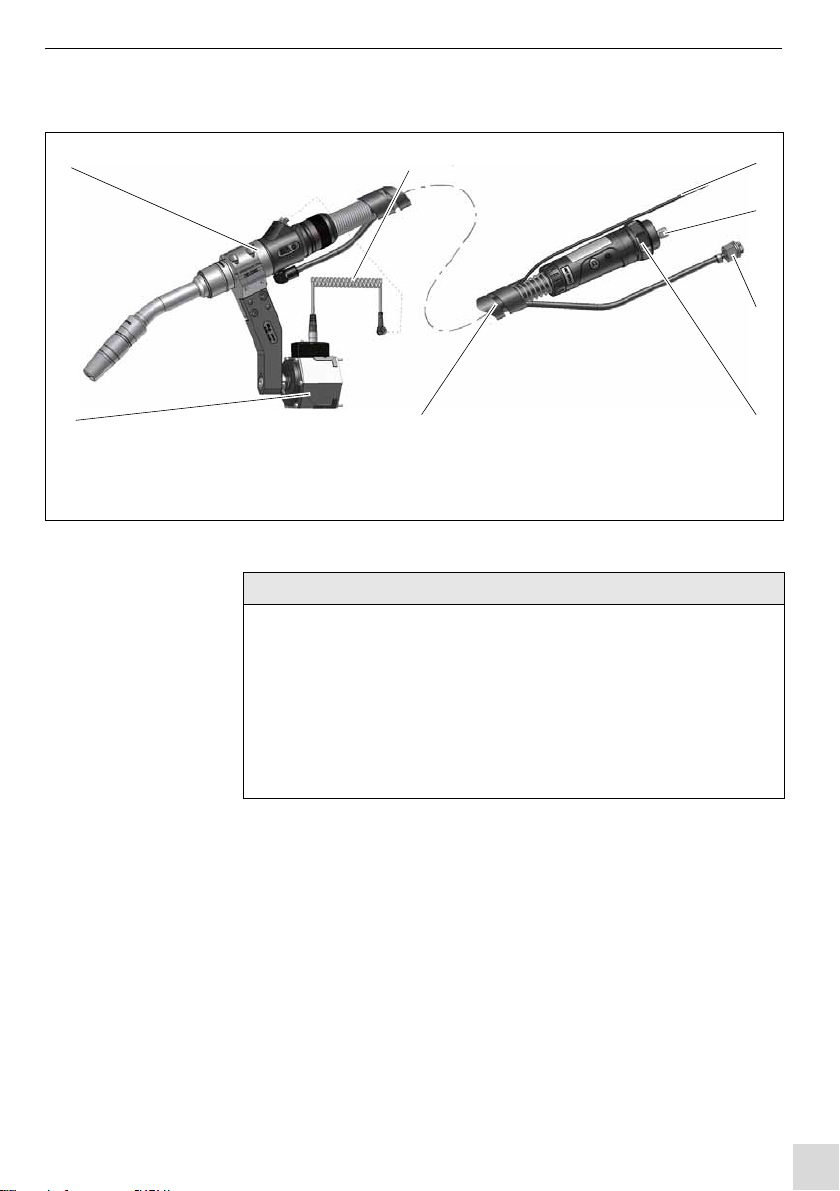

Das funktionsfähige Schweißbrenner-System ABIROB®Abesteht aus
folgenden Komponenten:
Alle Elemente bilden zusammen eine funktionsfähige Einheit, die mit den
entsprechenden Betriebsmitteln einen Lichtbogen zum Schweißen erzeugt. Der
zum Schweißen erforderliche Schweißdraht wird durch das Schweißbrenner-
System ABIROB®Abis hin zur Stromdüse gefördert. Die Stromdüse überträgt
den Schweißstrom auf den Schweißdraht und erzeugt dadurch einen
Lichtbogen zwischen Schweißdraht und Werkstück. Lichtbogen und
Schmelzbad werden durch das inerte Gas (MIG) und das aktive Gas (MAG)
geschützt.
5.1 Brennerhals
Die Standard- Brennerhälse der Typen ABIROB®A360, A500 sind in den
Geometrien gerade, 22°, 35° und 45° gebogen verfügbar.
Sonderausführungen werden je nach Anwendungsfall auf Anforderung
gefertigt. Durch die einheitliche Schnittstelle am Anschlussmodul sind alle
Brennerhälse untereinander kompatibel.
5.2 Anschlussmodul
Das Anschlussmodul stellt die Verbindung zwischen Schweißbrenner und
Schlauchpaket her.
1Brennerhals
2Anschlussmodul
3Schlauchpaket
4Zentralstecker
5Halter
Abb. 3 Schweißbrenner-System ABIROB®A
12 3
4
5

DE - 11
ABIROB®A 6 Inbetriebnahme
5.3 Halter
Mit dem Halter wird das Schweißbrenner-System ABIROB®Aüber die
Roboterhalterung CAT am Roboter befestigt.
5.4 Schlauchpaket
Das luftgekühlte Schlauchpaket versorgt den Schweißbrenner mit allen zum
Schweißen benötigten Komponenten, wie Schweißstrom, Schutzgas und Luft.
6 Inbetriebnahme
GEFAHR
Verletzungsgefahr durch unerwarteten Anlauf
Für die gesamte Dauer von Wartungs-, Instandhaltungs-, Montage- bzw.
Demontage- und Reparaturarbeiten ist folgendes zu beachten:
• Schalten Sie die Stromquelle aus.
• Sperren Sie die Druckluftzufuhr ab.
• Ziehen Sie den Netzstecker.
HINWEIS
• Beachten Sie folgende Angaben:
3 Produktbeschreibung auf Seite DE-6
• Die Installation und Inbetriebnahme darf nur durch befähigte Personen
(in Deutschland siehe TRBS 1203) erfolgen.

DE - 12
6 Inbetriebnahme ABIROB®A
6.1 Brennerhals ABIROB®A ausrüsten
1Den auswechselbaren Düsenstock (3) in den Brennerhals (4) einschrauben
und mit dem Mehrfachschlüssel (8) festziehen.
2Die Stromdüse (2) in den Düsenstock (3) einschrauben und mit
Mehrfachschlüssel (8) festziehen.
3Die Gasdüse (1) handfest auf den Düsenstock (3) schrauben.
4Den Brennerhals (4) bis zum Anschlag in das Anschlussmodul (5) stecken.
5Die Gewindestifte (6) mit Hilfe des Innensechskanntschlüssels (7)
festziehen.
1Gasdüse
2Stromdüse
3Düsenstock
4Brennerhals
5Anschlussmodul
6Gewindestift 2 St. M5
7Innensechskantschlüssel SW 2,5
8Mehrfachschlüssel
Abb. 4 Brennerhals ausrüsten
123 4 5
678

DE - 13
ABIROB®A 6 Inbetriebnahme
6.2 Schlauchpaket ausrüsten
1Das Schlauchpaket (7) gerade auslegen und brennerseitig am
Anschlussmodul (1) befestigen.
2Die konfektionierte Drahtführung vom Zentralstecker (4) aus bis zum
Anschlag in der Stromdüse einschieben und mit Anschlussmutter (6)
festschrauben.
Bei Bedarf können Sie das NOT-AUS-Kabel (2) der Roboterhalterung CAT (8)
mit dem Schlauchpaket (7) verbinden.
6.4 Steuerleitung anschließen auf Seite DE-14
1Anschlussmodul
2NOT-AUS-Kabel
3Steuerleitung
4Zentralstecker
5Ausblasschlauch
6Anschlussmutter
7Schlauchpaket
8Roboterhalterung CAT
Abb. 5 Schlauchpaket ausrüsten
123
4
5
6
78
HINWEIS
• Wählen Sie für Ihre Anwendung die richtige Drahtart und die
dazugehörige Drahtführung.
• Beachten Sie zum Ablängen der Drahtführung und zur richtigen
Montage folgendes Kapitel:
9 Wartung und Reinigung auf Seite DE-17
• Führungsspiralen = für Stahl- und Edelstähle
• Kunststoffseelen = für Aluminium-, Kupfer, -Nickel- und Edelstähle

DE - 14
6 Inbetriebnahme ABIROB®A
6.3 Anschluss maschinenseitig montieren
Abb. 5 Schlauchpaket ausrüsten auf Seite DE-13
Überprüfen Sie nochmals die korrekte Befestigung der Drahtführung.
1Den Zentralstecker (4) und die -buchse am Drahtvorschubgerät zusammen
fügen und mit der Anschlussmutter (6) sichern.
2Den Ausblasschlauch (5) an der Ausblas- und Einsprüheinheit oder am
Ausblasventil befestigen. Verschließen Sie den Anschluss gasdicht, wenn
die Option „Ausblasen“ nicht genutzt wird.
6.4 Steuerleitung anschließen
Abb. 5 Schlauchpaket ausrüsten auf Seite DE-13
Die Steuerleitung (3) ist maschinenseitig offen. Der Anschluss eines geeigneten
Steckers bleibt dem Kunden überlassen. Bei vollständigen Angaben wird auch
anschlussfertig ausgeliefert. Ansonsten wählen Sie einen kompatiblen Stecker
zu ihrer Stromquelle und löten Sie diesen gemäß dem Belegungsplan an die
entsprechenden Adern.
a = grün, b = weiß, c = braun, d = gelb (isoliert), e = grau (isoliert), f = blau (isoliert), g = rosa (isoliert),
h = schwarz, i = violett, j = rot (isoliert)
Abb. 6 Steuerleitung anschließen
a
WH
b
BN c
YE d
GY e
BU f
PK g
BK h
VT
i
RD
j
GN

DE - 15
ABIROB®A 6 Inbetriebnahme
6.5 Schutzgasmenge einstellen
1Schutzgasflasche an Drahtvorschubsystem anschließen.
2Gasmenge durch Druckminderer der Schutzgasflasche einstellen.
6.6 Draht einführen
1Den Draht im Drahtvorschubgerät nach Angaben des Herstellers einlegen.
2Den Drucktaster „Stromloser Drahtvorschub“ am Drahtvorschubgerät
betätigen.
HINWEIS
• Art und Menge des zu verwendenden Schutzgases hängt von der
Schweißaufgabe und der Gasdüsengeometrie ab.
• Um eine Verstopfung durch Verunreinigung in der Schutzgasversorgung
zu verhindern, müssen Sie das Flaschenventil vor dem Anschluss kurz
öffnen. Dadurch werden evtl. Verunreinigungen ausgeblasen.
• Alle Schutzgasverbindungen gasdicht herstellen.
HINWEIS
• Achten Sie bei jedem Drahtwechsel auf einen gratfreien Drahtanfang.

DE - 16
7Betrieb ABIROB
®A
7Betrieb
7.1 Schweißprozess
1Schutzgasflasche öffnen.
2Stromquelle einschalten.
GEFAHR
Atemnot und Vergiftungen durch Einatmen von Phosgengas
Beim Schweißen von Werkstücken, die mit chlorhaltigen Lösungsmitteln
entfettet wurden, entsteht Phosgengas.
• Rauch und Dämpfe nicht einatmen.
• Für ausreichend Frischluft sorgen.
• Werkstücke vor dem Schweißen mit klarem Wasser abspülen.
• Keine chlorhaltigen Entfettungsbäder in der Nähe des Schweißplatzes
aufstellen.
GEFAHR
Verbrennungsgefahr
Bei Schweißarbeiten kann durch sprühende Funken, glühende Werkstücke
oder heiße Schlacke eine Flammenbildung entstehen.
• Arbeitsbereich nach Brandherden kontrollieren.
• Geeignete Brandschutzmittel am Arbeitsplatz zur Verfügung stellen.
• Werkstücke nach dem Schweißen abkühlen lassen.
• Vor Schweißarbeiten, die Massezange ordnungsgemäß am Werkstück
oder Schweißtisch befestigen.
WARNUNG
Blendung der Augen
Der durch das Schweißen erzeugte Lichtbogen kann Augen schädigen.
• Schutzkleidung, bzw. Augenschutz tragen.
HINWEIS
• Die Bedienung ist ausschließlich befähigten Personen (in Deutschland
siehe TRBS 1203) vorbehalten.
• Stellen Sie sicher, dass alle erforderlichen Parameter z.B. Schweißstrom,
Drahtvorschub, usw. entsprechend der Schweißaufgabe an der
Schweißstromquelle eingestellt sind.

DE - 17
ABIROB®A 8 Außerbetriebnahme
8 Außerbetriebnahme
1Schutzgas- Nachströmzeit abwarten.
2Absperrventil der Gaszufuhr schließen.
3Stromquelle ausschalten.
9 Wartung und Reinigung
Regelmäßige und dauerhafte Wartung und Reinigung sind jedoch
Voraussetzung für eine lange Lebensdauer und eine einwandfreie Funktion.
HINWEIS
• Beachten Sie bei der Außerbetriebnahme die Abschaltprozeduren aller
im Schweißsystem vorhandenen Komponenten.
GEFAHR
Verletzungsgefahr durch unerwarteten Anlauf
Für die gesamte Dauer von Wartungs-, Instandhaltungs-, Montage- bzw.
Demontage- und Reparaturarbeiten ist folgendes zu beachten:
• Schalten Sie die Stromquelle aus.
• Sperren Sie die Druckluftzufuhr ab.
• Ziehen Sie den Netzstecker.
GEFAHR
Stromschlag
Gefährliche Spannung durch fehlerhafte Kabel.
• Überprüfen Sie alle spannungsführenden Kabel und Verbindungen auf
ordnungsgemäße Installation und Beschädigungen.
• Tauschen Sie schadhafte, deformierte oder verschlissen Teile aus.

DE - 18
9 Wartung und Reinigung ABIROB®A
1Anhaftende Schweißspritzer entfernen.
2Alle Verschraubungen auf festen Sitz prüfen.
Im Reparaturfall bietet ABICOR BINZEL Werksreparaturen an.
9.1 Drahtführung reinigen
1Schlauchpaket maschinenseitig lösen und in gestreckte Position bringen.
2Überwurfmutter abschrauben und Führungsspirale bzw. Kunststoffseele
herausziehen.
3Drahtförderschlauch von beiden Seiten mit Pressluft ausblasen.
4Angepasste Führungsspirale bzw. Kunststoffseele in den
Drahtförderschlauch schieben und mit Überwurfmutter sichern.
9.2 Führungsspirale kürzen
HINWEIS
• Die angegebenen Wartungsintervalle sind Richtwerte und beziehen sich
auf den Einschichtbetrieb.
• Wartungs- und Reinigungsarbeiten dürfen nur von befähigten Personen
(in Deutschland siehe TRBS 1203) durchgeführt werden.
• Tragen Sie während der Wartungs- und Reinigungsarbeiten immer Ihre
persönliche Schutzausrüstung.
WARNUNG
Verletzungsgefahr
Schwere Verletzungen durch herumwirbelnde Teile.
• Tragen Sie beim Ausblasen der Drahtführung geeignete Schutzkleidung,
insbesondere eine Schutzbrille.
HINWEIS
• Neue noch unbenutzte Führungsspiralen oder Kunststoffseelen müssen
auf die tatsächliche Schlauchpaketlänge gekürzt werden.
• Die Montage von Kunststoffseelen ist ähnlich der Montage von
Führungsspiralen. Beachten Sie hierzu die Betriebsanleitung des
Drahtvorschubherstellers.
• Für Aluminium werden Kunststoffseelen eingesetzt. Kunststoffseelen und
Befestigungsmaterial erhalten Sie auf Anfrage.

DE - 19
ABIROB®A 9 Wartung und Reinigung
1Schlauchpaket (3) in gestreckte Position bringen.
2Zentralstecker (2) von Vorschub lösen.
3Haltehülse (1) aufschrauben.
4Alte Führungsspirale (6) durch neue ersetzen und die abisolierte Seite in
den Zentralstecker (2) einführen.
5Haltehülse (1) 180° gedreht auf neue Führungsspirale (6) stecken (Seite
ohne Gewinde).
6Überstehende Führungsspirale (6) bündig an Haltehülse (1) abschneiden.
7Spannzange (5) bis Anschlag auf Führungsspirale (6) aufschrauben.
Die Position der Drahtführung können Sie durch die Sichtbohrung der
Spannzange (5) kontrollieren.
8Spannzange (5) und Führungsspirale (6) bis Anschlag in
Zentralstecker (2) einschieben.
9Haltehülse (1) gewindeseitig in Zentralstecker (2) einschieben und
anziehen.
10Schlauchpaket (3) mit Überwurfmutter (4) an Zentralstecker (2)
befestigen.
1Haltehülse
2Zentralstecker
3Schlauchpaket
4Überwurfmutter
5Spannzange
6Führungsspirale
Abb. 7 Führungsspirale kürzen
12
5
6
3
4

DE - 20
10 Störungen und deren Behebung ABIROB®A
9.3 Brennerhals reinigen
Um die Anlagenverfügbarkeit des Schweißroboters zu erhöhen, bietet
ABICOR BINZEL die Möglichkeit der automatisierten Brennerreinigung.
1Gasdüse abnehmen.
2Schweißspritzer entfernen und mit ABICOR BINZEL-
Antispritzerschutzmittel einsprühen.
3Verschleißteile auf sichtbare Schäden überprüfen und ggf. austauschen.
4Ausrüstsatz bei Verschleiß oder Verschmutzung austauschen.
5Trennstelle säubern und O-Ringe mit silikonfreiem Dichtfett einfetten.
6TCP nach jedem Einsatz bzw. nach einer Kollision in der Einstellvorrichtung
WH überprüfen.
10 Störungen und deren Behebung
Beachten Sie das beiliegende Dokument Gewährleistung. Wenden Sie sich bei
jedem Zweifel und/oder Problemen an Ihren Fachhändler oder an den
Hersteller.
GEFAHR
Verletzungsgefahr und Geräteschäden durch unautorisierte
Personen
Unsachgemäße Reparaturen und Änderungen am Produkt können zu
erheblichen Verletzungen und Geräteschäden führen. Die Produktgarantie
erlischt bei Eingriff durch unautoristierte Personen.
• Bedienungs-, Wartungs-, Reinigungs- und Reparaturarbeiten dürfen nur
von befähigten Personen (in Deutschland siehe TRBS 1203) durchgeführt
werden.
HINWEIS
• Beachten Sie auch die Betriebsanleitungen der schweißtechnischen
Komponenten wie z.B. Stromquelle, Schweißbrenner-System,
Umlaufkühlaggragat usw.
