Abicor Binzel ABIROB A Series User manual

T E C H N O L O G Y F O R T H E W E L D E R ´ S W O R L D .
www.binzel-abicor.com
DE Betriebsanleitung / EN Operating instructions
FR Mode d’emploi / ES Instructivo de servicio
ZH 使用说明
ABIROB®A
DE Schweißbrenner-System
EN Welding torch system
FR Système de torche de soudage
ES Antorcha de soldadura
ZH 焊枪系统

DE - 2 BAL.0125 • 2019-04-15
ABIROB®A
DE Original Betriebsanleitung
© Der Hersteller behält sich das Recht vor, jederzeit und ohne vorherige Mitteilung Änderungen an
dieser Betriebsanleitung durchzuführen, die durch Druckfehler, eventuelle Ungenauigkeiten der
enthaltenen Informationen oder Verbesserung dieses Produktes erforderlich werden. Diese
Änderungen werden jedoch in neuen Ausgaben berücksichtigt.
Alle in der Betriebsanleitung genannten Handelsmarken und Schutzmarken sind Eigentum der
jeweiligen Besitzer/Hersteller.
Die Kontaktdaten der ABICOR BINZEL Ländervertretungen und Partner weltweit entnehmen Sie
bitte unserer Homepage www.binzel-abicor.com.
1 Identifikation DE-3
1.1 Kennzeichnung DE-3
2Sicherheit DE-3
2.1 Bestimmungsgemäße
Verwendung DE-3
2.2 Pflichten des Betreibers DE-3
2.3 Persönliche
Schutzausrüstung (PSA) DE-4
2.4 Klassifizierung der
Warnhinweise DE-4
2.5 Angaben für den Notfall DE-4
3 Produktbeschreibung DE-5
3.1 Technische Daten DE-5
3.2 Abkürzungen DE-7
3.3 Typenschild DE-7
3.4 Verwendete Zeichen und
Symbole DE-7
4 Lieferumfang DE-8
4.1 Transport DE-8
4.2 Lagerung DE-8
5 Funktionsbeschreibung DE-9
5.1 Brennerhals DE-9
5.2 Anschlussmodul DE-9
5.3 Halter DE-9
5.4 Schlauchpaket DE-10
6 Inbetriebnahme DE-10
6.1 Brennerhals ABIROB®A
ausrüsten DE-11
6.2 Schlauchpaket ausrüsten DE-12
6.3 Anschluss maschinenseitig
montieren DE-13
6.4 Steuerleitung anschließen DE-13
6.5 Schutzgasmenge einstellen DE-14
6.6 Draht einführen DE-14
7 Betrieb DE-14
7.1 Schweißprozess DE-15
8 Außerbetriebnahme DE-15
9 Wartung und Reinigung DE-16
9.1 Drahtführung reinigen DE-17
9.2 Führungsspirale kürzen DE-17
9.3 Brennerhals reinigen DE-18
10 Störungen und deren
Behebung DE-18
11 Demontage DE-20
12 Entsorgung DE-21
12.1 Werkstoffe DE-21
12.2 Betriebsmittel DE-21
12.3 Verpackungen DE-21

BAL.0125 • 2019-04-15 DE - 3
ABIROB®A 1 Identifikation
1 Identifikation
Das Schweißbrenner-System ABIROB®Awird in der Industrie und im Gewerbe zum
Schutzgasschweißen mit inerten Gasen (MIG) oder aktiven Gasen (MAG) eingesetzt. Die
Ausführung ist luftgekühlt und in allen Schweißpositionen einsetzbar. Diese Betriebsanleitung
beschreibt nur das Schweißbrenner-System ABIROB®A. Das Schweißbrenner-System darf nur
mit Original ABICOR BINZEL Ersatzteilen betrieben werden.
1.1 Kennzeichnung
Das Produkt erfüllt die geltenden Anforderungen des jeweiligen Marktes für das
Inverkehrbringen. Sofern es einer entsprechenden Kennzeichnung bedarf, ist diese am Produkt
angebracht.
2Sicherheit
Beachten Sie das beiliegende Dokument Sicherheitshinweise.
2.1 Bestimmungsgemäße Verwendung
• Das in dieser Anleitung beschriebene Gerät darf ausschließlich zu dem in der Anleitung
beschriebenen Zweck in der beschriebenen Art und Weise verwendet werden. Beachten
Sie dabei die Betriebs-, Wartungs- und lnstandhaltungsbedingungen.
• Jede andere Verwendung gilt als nicht bestimmungsgemäß.
• Eigenmächtige Umbauten oder Veränderungen zur Leistungssteigerung sind nicht zulässig.
2.2 Pflichten des Betreibers
• Lassen Sie nur Personen am Gerät arbeiten,
• die mit den grundlegenden Vorschriften über Arbeitssicherheit und Unfallverhütung
vertraut sind;
• in der Handhabung des Geräts eingewiesen wurden;
• diese Bedienungsanleitung gelesen und verstanden haben;
• das Kapitel „Sicherheitshinweise“ gelesen und verstanden haben;
• entsprechend ausgebildet wurden;
• aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen mögliche Gefahren
erkennen können.
• Halten Sie andere Personen vom Arbeitsbereich fern.
• Beachten Sie die Arbeitssicherheitsvorschriften des jeweiligen Landes.
• Beachten Sie die Vorschriften zur Arbeitssicherheit und zur Unfallverhütung.

DE - 4 BAL.0125 • 2019-04-15
2Sicherheit ABIROB
®A
2.3 Persönliche Schutzausrüstung (PSA)
Um Gefahren für den Nutzer zu vermeiden wird in dieser Anleitung das Tragen von
persönlicher Schutzausrüstung (PSA) empfohlen.
• Sie besteht aus Schutzanzug, Schutzbrille, Atemschutzmaske Klasse P3,
Schutzhandschuhen und Sicherheitsschuhen.
2.4 Klassifizierung der Warnhinweise
Die in der Betriebsanleitung verwendeten Warnhinweise sind in vier verschiedene Ebenen
unterteilt und werden vor potenziell gefährlichen Arbeitsschritten angegeben. Geordnet nach
abnehmender Wichtigkeit bedeuten sie Folgendes:
2.5 Angaben für den Notfall
Unterbrechen Sie im Notfall sofort folgende Versorgungen:
• Elektrische Energieversorgung
• Druckluftzufuhr
•Gaszufuhr
Weitere Maßnahmen entnehmen Sie der Betriebsanleitung der Stromquelle oder der
Dokumentation weiterer Peripheriegeräte.
GEFAHR
Bezeichnet eine unmittelbar drohende Gefahr. Wenn sie nicht gemieden wird, sind Tod oder
schwerste Verletzungen die Folge.
WARNUNG
Bezeichnet eine möglicherweise gefährliche Situation. Wenn sie nicht gemieden wird,
können schwere Verletzungen die Folge sein.
VORSICHT
Bezeichnet eine möglicherweise schädliche Situation. Wenn sie nicht gemieden wird, können
leichte oder geringfügige Verletzungen die Folge sein.
HINWEIS
Bezeichnet die Gefahr, dass Arbeitsergebnisse beeinträchtigt werden oder Sachschäden an
der Ausrüstung die Folge sein können.

BAL.0125 • 2019-04-15 DE - 5
ABIROB®A 3 Produktbeschreibung
3 Produktbeschreibung
3.1 Technische Daten
WARNUNG
Gefahren durch nicht bestimmungsgemäße Verwendung
Bei nicht bestimmungsgemäßer Verwendung können vom Gerät Gefahren für Personen,
Tiere und Sachwerte ausgehen.
• Verwenden Sie das Gerät ausschließlich bestimmungsgemäß.
• Bauen Sie das Gerät nicht eigenmächtig zur Leistungssteigerung um und verändern Sie es
nicht.
• Jegliche Arbeiten am Gerät bzw. System sind ausschließlich befähigten Personen
vorbehalten.
Temperatur der Umgebungsluft - 10 °C bis + 40 °C
Relative Luftfeuchtigkeit bis 90 % bei 20 °C
Tab. 1 Umgebungsbedingungen im Betrieb
Lagerung im geschlossenen Raum, Temperatur
der Umgebungsluft
- 10 °C bis + 40 °C
Transport, Temperatur der Umgebungsluft - 25 °C bis + 55 °C
Relative Luftfeuchtigkeit bis 90 % bei 20 °C
Tab. 2 Umgebungsbedingungen Transport und Lagerung
Spannungsart DC
Polung der Elektroden in der Regel positiv
Drahtarten handelsübliche Runddrähte
Führungsart maschinengeführt
Spannungsbemessung 141 V Scheitelwert
Schutzart der maschinenseitigen Anschlüsse
(EN 60 529)
IP3X
Schutzgas (DIN EN ISO 14175) CO2 und Mischgas M21
Tab. 3 Allgemeine Brennerdaten nach EN 60 974-7

DE - 6 BAL.0125 • 2019-04-15
3 Produktbeschreibung ABIROB®A
Typ Kühlart Belastung1ED Draht-ø Gasdurchfluss Gewicht
CO2M21
ABIROB®A(A) (A) (%) (mm) (l/min) (g)
A360 luft 360 290 100 0,8 - 1,2 10 - 20 800
A500 luft 500 400 100 0,8 - 1,6 10 - 30 900
Tab. 4 Produktspezifische Brennerdaten nach EN 60974-7
1Die Belastungsdaten reduzieren sich bei Impulslichtbogen bis zu 35%
Abb. 1 Maße Brennerhals
Abb. 2 Durchmesser Brennerhals
213 71
15
172
188
203
50
82
107
ø 40
ø 29
ø 29
ø 24
ø 29
A500
A360

BAL.0125 • 2019-04-15 DE - 7
ABIROB®A 3 Produktbeschreibung
3.2 Abkürzungen

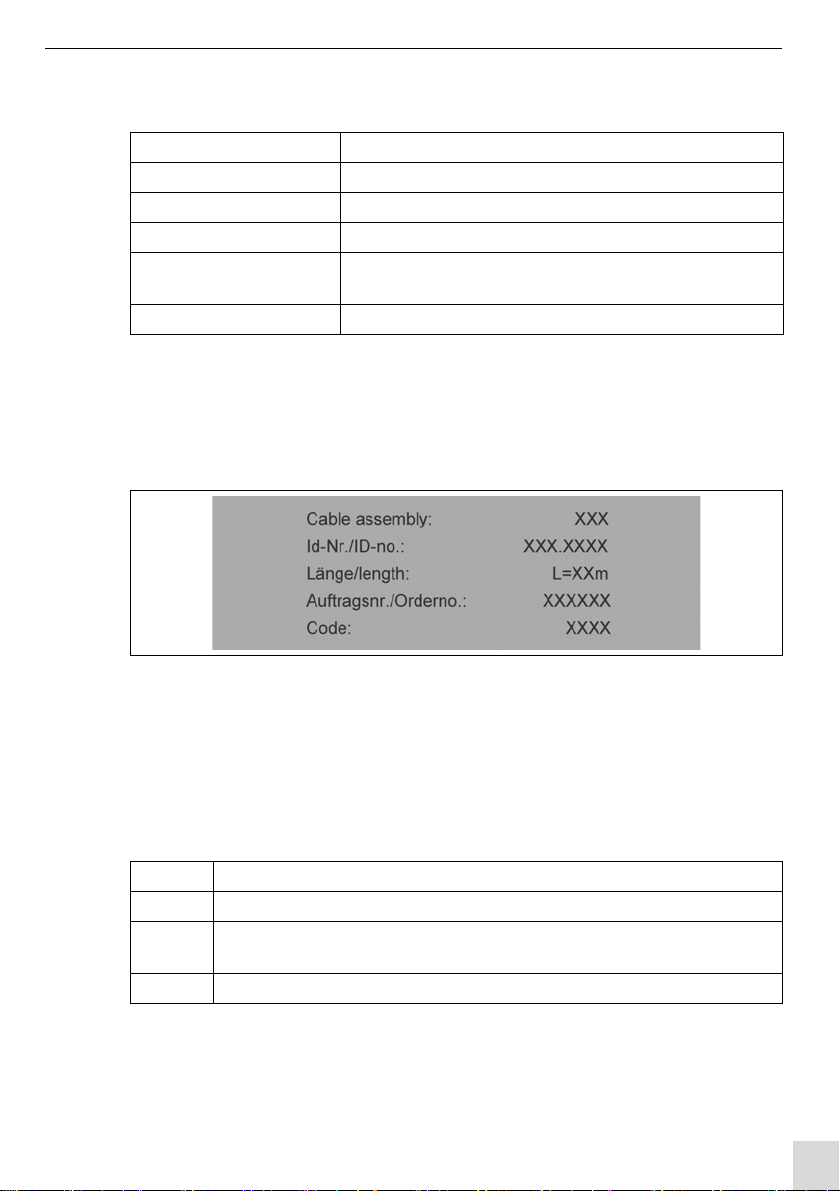

3.3 Typenschild
Das Schweißbrenner-System ABIROB®Aist mit einem Aufkleber am maschinenseitigen
Anschlussgehäuse gekennzeichnet.
Beachten Sie für alle Rückfragen folgende Angaben:
• Angabe der Werksbescheinigung, Produktionsstempel auf dem Brennerhals, z. B.
ABIROB®A360 22, Angaben von Aufkleber.
3.4 Verwendete Zeichen und Symbole
In der Betriebsanleitung werden folgende Zeichen und Symbole verwendet:
DC Gleichstrom
ED Einschaltdauer
MIG Metall-Inertgas
MAG Metall-Aktivgas
Spannungsbemessung Isolationswiderstands-, Spannungsfestigkeits- und
Schutzartklassifizierung
TCP Tool Center Point (Werkzeugmittelpunkt)
Tab. 5 Abkürzungen
Symbol Beschreibung
• Aufzählungssymbol für Handlungsanweisungen und Aufzählungen
Querverweissymbol verweist auf detaillierte, ergänzende oder weiterführende
Informationen
1Handlungsschritt/e im Text, die der Reihenfolge nach durchzuführen sind

DE - 8 BAL.0125 • 2019-04-15
4 Lieferumfang ABIROB®A
4Lieferumfang
Die Schlauchpakete für das Schweißbrenner-System ABIROB®Asind in Standardlängen
1 - 3,5 m bzw. in kundenspezifischen Längen lieferbar. Für ein vollständiges System benötigen
Sie eine Einstellvorrichtung. Diese muss entsprechend der Konfiguration separat bestellt
werden.
Ausrüst- und Verschleißteile separat bestellen.
Bestelldaten und Identnummern der Ausrüst- und Verschleißteile, entnehmen Sie den aktuellen
Bestellunterlagen. Kontakt für Beratung und Bestellung finden Sie im Internet unter
www.binzel-abicor.com.
4.1 Transport
Der Lieferumfang wird vor dem Versand sorgfältig geprüft und verpackt, jedoch sind
Beschädigungen während des Transportes nicht auszuschließen.
4.2 Lagerung
Physikalische Bedingungen der Lagerung im geschlossenen Raum:
Tab. 2 Umgebungsbedingungen Transport und Lagerung auf Seite DE-5
• Brennerseitiger Knickschutz mit
integriertem Schaltergehäuse
• Maschinenseitiger Knickschutz mit
Zentralstecker
• Betriebsanleitung
Mit dem ROBO Schlauchpaket ist das Schweißbrenner-System ABIROB®Anicht
funktionsfähig. Zur Erstbestückung benötigen Sie noch Bauteile, die von der jeweiligen
Schweißaufgabe abhängig sind. Dies sind Folgende:
• Brennerhals (in bevorzugter Größe und
Geometrie)
• Halter (zur Befestigung am Roboter
erforderlich)
• Ausrüst- und Verschleißteile (separat bestellen)
Tab. 6 Lieferumfang
Eingangskontrolle Kontrollieren Sie die Vollständigkeit anhand des Lieferscheins!
Überprüfen Sie die Lieferung auf Beschädigung (Sichtprüfung)!
Bei Beanstandungen Ist die Lieferung beim Transport beschädigt worden, setzen Sie
sich sofort mit dem letzten Spediteur in Verbindung! Bewahren
Sie die Verpackung auf zur eventuellen Überprüfung durch den
Spediteur.
Verpackung für den
Rückversand
Verwenden Sie nach Möglichkeit die Originalverpackung und
das Originalverpackungsmaterial. Bei auftretenden Fragen zur
Verpackung und Transportsicherung nehmen Sie bitte
Rücksprache mit Ihrem Lieferanten.
Tab. 7 Transport

BAL.0125 • 2019-04-15 DE - 9
ABIROB®A 5 Funktionsbeschreibung
5 Funktionsbeschreibung
Das funktionsfähige Schweißbrenner-System ABIROB®Abesteht aus folgenden
Komponenten:
Alle Elemente bilden zusammen eine funktionsfähige Einheit, die mit den entsprechenden
Betriebsmitteln einen Lichtbogen zum Schweißen erzeugt. Der zum Schweißen erforderliche
Schweißdraht wird durch das Schweißbrenner-System ABIROB®Abis hin zur Stromdüse
gefördert. Die Stromdüse überträgt den Schweißstrom auf den Schweißdraht und erzeugt
dadurch einen Lichtbogen zwischen Schweißdraht und Werkstück. Lichtbogen und
Schmelzbad werden durch das inerte Gas (MIG) und das aktive Gas (MAG) geschützt.
5.1 Brennerhals
Die Standard- Brennerhälse der Typen ABIROB®A360, A500 sind in den Geometrien
gerade, 22°, 35° und 45° gebogen verfügbar. Sonderausführungen werden je nach
Anwendungsfall auf Anforderung gefertigt. Durch die einheitliche Schnittstelle am
Anschlussmodul sind alle Brennerhälse untereinander kompatibel.
5.2 Anschlussmodul
Das Anschlussmodul stellt die Verbindung zwischen Schweißbrenner und Schlauchpaket her.
5.3 Halter
Mit dem Halter wird das Schweißbrenner-System ABIROB®Aüber die Roboterhalterung CAT
am Roboter befestigt.
1Brennerhals
2Anschlussmodul
3Schlauchpaket
4Zentralstecker
5Halter
Abb. 3 Schweißbrenner-System ABIROB®A
12 3
4
5

DE - 10 BAL.0125 • 2019-04-15
6 Inbetriebnahme ABIROB®A
5.4 Schlauchpaket
Das luftgekühlte Schlauchpaket versorgt den Schweißbrenner mit allen zum Schweißen
benötigten Komponenten, wie Schweißstrom, Schutzgas und Luft.
6 Inbetriebnahme
GEFAHR
Verletzungsgefahr durch unerwarteten Anlauf
Für die gesamte Dauer von Wartungs-, Instandhaltungs-, Montage- bzw. Demontage- und
Reparaturarbeiten ist Folgendes zu beachten:
• Schalten Sie die Stromquelle aus.
• Sperren Sie die Druckluftzufuhr ab.
• Sperren Sie die Gaszufuhr ab.
• Trennen Sie alle elektrischen Verbindungen.
HINWEIS
• Jegliche Arbeiten am Gerät bzw. System sind ausschließlich befähigten Personen
vorbehalten.
• Beachten Sie folgende Angaben:
3 Produktbeschreibung auf Seite DE-5

BAL.0125 • 2019-04-15 DE - 11
ABIROB®A 6 Inbetriebnahme
6.1 Brennerhals ABIROB®A ausrüsten
1Den auswechselbaren Düsenstock (3) in den Brennerhals (4) einschrauben und mit dem
Mehrfachschlüssel (8) festziehen.
2Die Stromdüse (2) in den Düsenstock (3) einschrauben und mit Mehrfachschlüssel (8)
festziehen.
3Die Gasdüse (1) handfest auf den Düsenstock (3) schrauben.
4Den Brennerhals (4) bis zum Anschlag in das Anschlussmodul (5) stecken.
5Die Gewindestifte (6) mit Hilfe des Innensechskantschlüssels (7) festziehen.
1Gasdüse
2Stromdüse
3Düsenstock
4Brennerhals
5Anschlussmodul
6Gewindestift 2 St. M5
7Innensechskantschlüssel SW 2,5
8Mehrfachschlüssel
Abb. 4 Brennerhals ausrüsten
123 4 5
678

DE - 12 BAL.0125 • 2019-04-15
6 Inbetriebnahme ABIROB®A
6.2 Schlauchpaket ausrüsten
1Das Schlauchpaket (7) gerade auslegen und brennerseitig am Anschlussmodul (1)
befestigen.
2Die konfektionierte Drahtführung vom Zentralstecker (4) aus bis zum Anschlag in der
Stromdüse einschieben und mit Anschlussmutter (6) festschrauben.
Bei Bedarf können Sie das NOT-AUS-Kabel (2) der Roboterhalterung CAT (8) mit dem
Schlauchpaket (7) verbinden.
6.4 Steuerleitung anschließen auf Seite DE-13
1Anschlussmodul
2NOT-AUS-Kabel
3Steuerleitung
4Zentralstecker
5Ausblasschlauch
6Anschlussmutter
7Schlauchpaket
8Roboterhalterung CAT
Abb. 5 Schlauchpaket ausrüsten
123
4
5
6
78
HINWEIS
• Wählen Sie für Ihre Anwendung die richtige Drahtart und die dazugehörige
Drahtführung.
• Beachten Sie zum Ablängen der Drahtführung und zur richtigen Montage folgendes
Kapitel:
9 Wartung und Reinigung auf Seite DE-16
• Führungsspiralen = für Stahl- und Edelstähle
• Kunststoffseelen = für Aluminium-, Kupfer, -Nickel- und Edelstähle

BAL.0125 • 2019-04-15 DE - 13
ABIROB®A 6 Inbetriebnahme
6.3 Anschluss maschinenseitig montieren
Abb. 5 Schlauchpaket ausrüsten auf Seite DE-12
Überprüfen Sie nochmals die korrekte Befestigung der Drahtführung.
1Den Zentralstecker (4) und die -buchse am Drahtvorschubgerät zusammenfügen und mit der
Anschlussmutter (6) sichern.
2Den Ausblasschlauch (5) an der Ausblas- und Einsprüheinheit oder am Ausblasventil
befestigen. Verschließen Sie den Anschluss gasdicht, wenn die Option „Ausblasen“ nicht
genutzt wird.
6.4 Steuerleitung anschließen
Abb. 5 Schlauchpaket ausrüsten auf Seite DE-12
Die Steuerleitung (3) ist maschinenseitig offen. Der Anschluss eines geeigneten Steckers bleibt
dem Kunden überlassen. Bei vollständigen Angaben wird auch anschlussfertig ausgeliefert.
Ansonsten wählen Sie einen kompatiblen Stecker zu ihrer Stromquelle und löten Sie diesen
gemäß dem Belegungsplan an die entsprechenden Adern.
a = grün, b = weiß, c = braun, d = gelb (isoliert), e = grau (isoliert), f = blau (isoliert), g = rosa (isoliert),
h = schwarz, i = violett, j = rot (isoliert)
Abb. 6 Steuerleitung anschließen
a
WH
b
BN c
YE d
GY e
BU f
PK g
BK h
VT
i
RD
j
GN

DE - 14 BAL.0125 • 2019-04-15
7Betrieb ABIROB
®A
6.5 Schutzgasmenge einstellen
1Schutzgasflasche an Drahtvorschubsystem anschließen.
2Gasmenge durch Druckminderer der Schutzgasflasche einstellen.
6.6 Draht einführen
1Den Draht im Drahtvorschubgerät nach Angaben des Herstellers einlegen.
2Den Drucktaster „Stromloser Drahtvorschub“ am Drahtvorschubgerät betätigen.
7Betrieb
HINWEIS
• Art und Menge des zu verwendenden Schutzgases hängt von der Schweißaufgabe und
der Gasdüsengeometrie ab.
• Um eine Verstopfung durch Verunreinigung in der Schutzgasversorgung zu verhindern,
müssen Sie das Flaschenventil vor dem Anschluss kurz öffnen. Dadurch werden eventuelle
Verunreinigungen ausgeblasen.
• Alle Schutzgasverbindungen gasdicht herstellen.
HINWEIS
• Achten Sie bei jedem Drahtwechsel auf einen gratfreien und unverbogenen Drahtanfang.
GEFAHR
Atemnot und Vergiftungen durch Einatmen von Phosgengas
Beim Schweißen von Werkstücken, die mit chlorhaltigen Lösungsmitteln entfettet wurden,
entsteht Phosgengas.
• Atmen Sie Rauch und Dämpfe nicht ein.
• Sorgen Sie für ausreichend Frischluft.
• Spülen Sie die Werkstücke vor dem Schweißen mit klarem Wasser ab.
• Stellen Sie keine chlorhaltigen Entfettungsbäder in der Nähe des Schweißplatzes auf.

BAL.0125 • 2019-04-15 DE - 15
ABIROB®A 8 Außerbetriebnahme
7.1 Schweißprozess
1Schutzgasflasche öffnen.
2Stromquelle einschalten.
8 Außerbetriebnahme
1Schutzgas-Nachströmzeit abwarten.
2Absperrventil der Gaszufuhr schließen.
3Stromquelle ausschalten.
GEFAHR
Verbrennungsgefahr
Bei Schweißarbeiten kann durch sprühende Funken, glühende Werkstücke oder heiße
Schlacke eine Flammenbildung entstehen.
• Kontrollieren Sie den Arbeitsbereich nach Brandherden.
• Stellen Sie geeignete Brandschutzmittel am Arbeitsplatz zur Verfügung.
• Lassen Sie die Werkstücke nach dem Schweißen abkühlen.
• Befestigen Sie vor Schweißarbeiten die Massezange ordnungsgemäß am Werkstück
oder Schweißtisch.
WARNUNG
Blendung der Augen
Der erzeugte Lichtbogen kann Augen schädigen.
• Überprüfen und tragen Sie Ihre persönliche Schutzausrüstung.
HINWEIS
• Jegliche Arbeiten am Gerät bzw. System sind ausschließlich befähigten Personen
vorbehalten.
• Stellen Sie sicher, dass alle erforderlichen Parameter eingestellt sind.
HINWEIS
• Beachten Sie bei der Außerbetriebnahme die Abschaltprozeduren der
schweißtechnischen Komponenten.

DE - 16 BAL.0125 • 2019-04-15
9 Wartung und Reinigung ABIROB®A
9 Wartung und Reinigung
Regelmäßige und dauerhafte Wartung und Reinigung sind jedoch Voraussetzung für eine
lange Lebensdauer und eine einwandfreie Funktion.
1Anhaftende Schweißspritzer entfernen.
2Alle Verschraubungen auf festen Sitz prüfen.
Im Reparaturfall bietet BINZEL Werksreparaturen an.
GEFAHR
Verletzungsgefahr durch unerwarteten Anlauf
Für die gesamte Dauer von Wartungs-, Instandhaltungs-, Montage- bzw. Demontage- und
Reparaturarbeiten ist Folgendes zu beachten:
• Schalten Sie die Stromquelle aus.
• Sperren Sie die Druckluftzufuhr ab.
• Sperren Sie die Gaszufuhr ab.
• Schalten Sie die gesamte Schweißanlage aus.
• Trennen Sie alle elektrischen Verbindungen.
GEFAHR
Stromschlag
Gefährliche Spannung durch fehlerhafte Kabel.
• Überprüfen Sie alle spannungsführenden Kabel und Verbindungen auf ordnungsgemäße
Installation und Beschädigungen.
• Tauschen Sie schadhafte, deformierte oder verschlissen Teile aus.
HINWEIS
• Die angegebenen Wartungsintervalle sind Richtwerte und beziehen sich auf den
Einschichtbetrieb.
• Jegliche Arbeiten am Gerät bzw. System sind ausschließlich befähigten Personen
vorbehalten.
• Tragen und überprüfen Sie Ihre persönliche Schutzausrüstung.

BAL.0125 • 2019-04-15 DE - 17
ABIROB®A 9 Wartung und Reinigung
9.1 Drahtführung reinigen
1Schlauchpaket maschinenseitig lösen und in gestreckte Position bringen.
2Überwurfmutter abschrauben und Führungsspirale bzw. Kunststoffseele herausziehen.
3Drahtförderschlauch von beiden Seiten mit Pressluft ausblasen.
4Angepasste Führungsspirale bzw. Kunststoffseele in den Drahtförderschlauch schieben und
mit Überwurfmutter sichern.
9.2 Führungsspirale kürzen
1Schlauchpaket (3) in gestreckte Position bringen.
2Zentralstecker (2) von Vorschub lösen.
3Haltehülse (1) aufschrauben.
4Alte Führungsspirale (6) durch neue ersetzen und die abisolierte Seite in den
Zentralstecker (2) einführen.
WARNUNG
Verletzungsgefahr
Schwere Verletzungen durch herumwirbelnde Teile.
• Tragen Sie beim Ausblasen mit Druckluft geeignete Schutzkleidung, insbesondere eine
Schutzbrille.
HINWEIS
• Neue noch unbenutzte Führungsspiralen oder Kunststoffseelen müssen auf die
tatsächliche Schlauchpaketlänge gekürzt werden.
1Haltehülse
2Zentralstecker
3Schlauchpaket
4Überwurfmutter
5Spannzange
6Führungsspirale
Abb. 7 Führungsspirale kürzen
12
5
6
3
4

DE - 18 BAL.0125 • 2019-04-15
10 Störungen und deren Behebung ABIROB®A
5Haltehülse (1) 180° gedreht auf neue Führungsspirale (6) stecken (Seite ohne Gewinde).
6Überstehende Führungsspirale (6) bündig an Haltehülse (1) abschneiden.
7Spannzange (5) bis Anschlag auf Führungsspirale (6) aufschrauben.
Die Position der Drahtführung können Sie durch die Sichtbohrung der Spannzange (5)
kontrollieren.
8Spannzange (5) und Führungsspirale (6) bis Anschlag in Zentralstecker (2) einschieben.
9Haltehülse (1) gewindeseitig in Zentralstecker (2) einschieben und anziehen.
10Schlauchpaket (3) mit Überwurfmutter (4) an Zentralstecker (2) befestigen.
9.3 Brennerhals reinigen
Um die Anlagenverfügbarkeit des Schweißroboters zu erhöhen, bietet ABICOR BINZEL die
Möglichkeit der automatisierten Brennerreinigung.
1Gasdüse abnehmen.
2Schweißspritzer entfernen und Brenner mit ABICOR BINZEL-Antispritzerschutzmittel
einsprühen.
3Verschleißteile auf sichtbare Schäden überprüfen und ggf. austauschen.
4Ausrüstsatz bei Verschleiß oder Verschmutzung austauschen.
5Trennstelle säubern und O-Ringe mit silikonfreiem Dichtfett einfetten.
6TCP nach jedem Einsatz bzw. nach einer Kollision in der Einstellvorrichtung WH überprüfen.
10 Störungen und deren Behebung
Beachten Sie das beiliegende Dokument Gewährleistung. Wenden Sie sich bei jedem Zweifel
und/oder Problemen an Ihren Fachhändler oder an den Hersteller.
GEFAHR
Verletzungsgefahr und Geräteschäden durch unautorisierte Personen
Unsachgemäße Reparaturen und Änderungen am Produkt können zu erheblichen
Verletzungen und Geräteschäden führen. Die Produktgarantie erlischt bei Eingriff durch
unautorisierte Personen.
• Jegliche Arbeiten am Gerät bzw. System sind ausschließlich befähigten Personen
vorbehalten.
HINWEIS
• Beachten Sie die Dokumentation der schweißtechnischen Komponenten.

BAL.0125 • 2019-04-15 DE - 19
ABIROB®A 10 Störungen und deren Behebung
Störung Ursache Behebung
Brennerhals wird heiß
• Stromdüse nicht fest • Überprüfen und anziehen
• Stromdüse brennerseitig und zum
Werkstück lose
• Überprüfen und anziehen
Keine Tasterfunktion • Steuerleitung unterbrochen/defekt • Prüfen/reparieren
Drahtfestbrennern in der
Kontaktdüse
• Falsche Parameter eingestellt • Einstellung überprüfen bzw.
korrigieren
• Verschlissene Stromdüse • Austauschen
Unregelmäßiger
Drahtvorschub
• Führungsspirale/Kunststoffseele
verstopft
• Beide Richtungen ausblasen
ggf. ersetzen
• Stromdüse und Drahtdurchmesser
nicht aufeinander abgestimmt
• Kontaktdüse austauschen
• Falsch eingestellter Anpressdruck am
Drahtvorschubgerät
• Laut Herstellerangabe
korrigieren
Lichtbogen zwischen
Gasdüse und Werkstück
• Spritzerbrücke zwischen Stromdüse
und Gasdüse
• Gasdüseninnenraum reinigen
und einsprühen
Unruhiger Lichtbogen
• Stromdüse nicht auf
Drahtdurchmesser abgestimmt oder
Kontaktdüse ausgelaufen
• Stromdüse überprüfen
• Falsche Schweißparameter
eingestellt
• Schweißparameter korrigieren
• Drahtführung verschlissen • Drahtführung erneuern
Porenbildung
• Starke Spritzerbildung in der
Gasdüse
• Gasdüse reinigen
• Unzureichende oder fehlende
Gasabdeckung
• Gasflascheninhalt und
Druckeinstellung überprüfen
• Zugluft bläst Schutzgas weg • Schweißplatz mit
Schutzwänden abschirmen
Tab. 8 Störungen und deren Behebung

DE - 20 BAL.0125 • 2019-04-15
11 Demontage ABIROB®A
11 Demontage
1Schlauchpaket von Drahtvorschub lösen.
2Zu lösende Teile (Wechselkörper, Halter, Roboterhalterung CAT, Brennerhals) entfernen.
GEFAHR
Verletzungsgefahr durch unerwarteten Anlauf
Für die gesamte Dauer von Wartungs-, Instandhaltungs-, Montage- bzw. Demontage- und
Reparaturarbeiten ist Folgendes zu beachten:
• Schalten Sie die Stromquelle aus.
• Sperren Sie die Druckluftzufuhr ab.
• Sperren Sie die Gaszufuhr ab.
• Schalten Sie die gesamte Schweißanlage aus.
• Trennen Sie alle elektrischen Verbindungen.
HINWEIS
• Jegliche Arbeiten am Gerät bzw. System sind ausschließlich befähigten Personen
vorbehalten.
• Beachten Sie die Dokumentation der schweißtechnischen Komponenten.
• Beachten Sie folgende Angaben:
8 Außerbetriebnahme auf Seite DE-15
