Betriebsanleitung
Kesselverteiler für
Heizungspumpengruppe
PrimoTherm®
Typ: KSV 125-2
Typ: KSV 125-3
Typ: KSV 125-2 HW
Typ: KSV 125-3 HW

2
Über diese Betriebsanleitung
DE
KSV 125-2 / KSV 125-2 HW / KSV 125-3 / KSV 125-3 HW
1 Über diese Betriebsanleitung
Diese Betriebsanleitung beschreibt den Kesselverteiler „KSV 125-2 /
KSV 125-2 HW / KSV 125-3 / KSV 125-3 HW“ (im folgenden auch „Produkt“).
Diese Betriebsanleitung ist Teil des Produkts.
• Sie dürfen das Produkt erst benutzen, wenn Sie die Betriebsanleitung
vollständig gelesen und verstanden haben.
• Stellen Sie sicher, dass die Betriebsanleitung für alle Arbeiten an und mit
dem Produkt jederzeit verfügbar ist.
• Geben Sie die Betriebsanleitung und alle zum Produkt gehörenden
Unterlagen an alle Benutzer des Produkts weiter.
• Wenn Sie der Meinung sind, dass die Betriebsanleitung Fehler, Wider-
sprüche oder Unklarheiten enthält, wenden Sie sich vor Benutzung des
Produkts an den Hersteller.
Diese Betriebsanleitung ist urheberrechtlich geschützt und darf ausschließ-
lich im rechtlich zulässigen Rahmen verwendet werden. Änderungen vorbe-
halten.
Für Schäden und Folgeschäden, die durch Nichtbeachtung dieser Betriebs-
anleitung sowie Nichtbeachten der am Einsatzort des Produkts geltenden
Vorschriften, Bestimmungen und Normen entstehen, übernimmt der Herstel-
ler keinerlei Haftung oder Gewährleistung.

3
Informationen zur Sicherheit
DE
KSV 125-2 / KSV 125-2 HW / KSV 125-3 / KSV 125-3 HW
2 Informationen zur Sicherheit
2.1 Warnhinweise und Gefahrenklassen
In dieser Betriebsanleitung finden Sie Warnhinweise, die auf potenzielle
Gefahren und Risiken aufmerksam machen. Zusätzlich zu den Anweisungen
in dieser Betriebsanleitung müssen Sie alle am Einsatzort des Produktes
geltenden Bestimmungen, Normen und Sicherheitsvorschriften beachten.
Stellen Sie vor Verwendung des Produktes sicher, dass Ihnen alle Bestim-
mungen, Normen und Sicherheitsvorschriften bekannt sind und dass sie
befolgt werden.
Warnhinweise sind in dieser Betriebsanleitung mit Warnsymbolen und Sig-
nalwörtern gekennzeichnet. Abhängig von der Schwere einer Gefährdungs-
situation werden Warnhinweise in unterschiedliche Gefahrenklassen unter-
teilt.
Zusätzlich werden in dieser Betriebsanleitung folgende Symbole verwendet:
WARNUNG
WARNUNG macht auf eine möglicherweise gefährliche Situation aufmerk-
sam, die bei Nichtbeachtung einen schweren oder tödlichen Unfall oder
Sachschäden zur Folge haben kann.
HINWEIS
HINWEIS macht auf eine möglicherweise gefährliche Situation aufmerksam,
die bei Nichtbeachtung Sachschäden zur Folge haben kann.
Dies ist das allgemeine Warnsymbol. Es weist auf die
Gefahr von Verletzungen und Sachschäden hin. Befolgen
Sie alle im Zusammenhang mit diesem Warnsymbol
beschriebenen Hinweise, um Unfälle mit Todesfolge, Verlet-
zungen und Sachschäden zu vermeiden.

4
Informationen zur Sicherheit
DE
KSV 125-2 / KSV 125-2 HW / KSV 125-3 / KSV 125-3 HW
2.2 Bestimmungsgemäße Verwendung
Dieses Produkt eignet sich ausschließlich zur Verteilung des Heizungswas-
sers in geschlossenen Heizungsanlagen nach EN 12828.
Eine andere Verwendung ist nicht bestimmungsgemäß und verursacht
Gefahren.
Stellen Sie vor Verwendung des Produkts sicher, dass das Produkt für die
von Ihnen vorgesehene Verwendung geeignet ist. Berücksichtigen Sie dabei
mindestens folgendes:
• Alle am Einsatzort geltenden Bestimmungen, Normen und Sicherheits-
vorschriften
• Alle für das Produkt spezifizierten Bedingungen und Daten
• Die Bedingungen der von Ihnen vorgesehenen Anwendung
Führen Sie darüber hinaus eine Risikobeurteilung in Bezug auf die konkrete,
von Ihnen vorgesehene Anwendung nach einem anerkannten Verfahren
durch und treffen Sie entsprechende dem Ergebnis alle erforderlichen
Sicherheitsmaßnahmen. Berücksichtigen Sie dabei auch die möglichen Fol-
gen eines Einbaus oder einer Integration des Produkts in ein System oder in
eine Heizungsanlage.
Führen Sie bei der Verwendung des Produkts alle Arbeiten ausschließlich
unter den in der Betriebsanleitung und auf dem Typenschild spezifizierten
Bedingungen und innerhalb der spezifizierten technischen Daten und in
Übereinstimmung mit allen am Einsatzort geltenden Bestimmungen, Nor-
men und Sicherheitsvorschriften durch.

5
Informationen zur Sicherheit
DE
KSV 125-2 / KSV 125-2 HW / KSV 125-3 / KSV 125-3 HW
2.3 Vorhersehbare Fehlanwendung
Das Produkt darf insbesondere in folgenden Fällen und für folgende Zwecke
nicht angewendet werden:
• Bei Temperaturen unten dem Gefrierpunkt
• Zur Verteilung von Lebensmitteln
• Zur Verteilung anderer Stoffe als Heizungswasser, insbesondere Säuren
2.4 Qualifikation des Personals
Arbeiten an und mit diesem Produkt dürfen nur von Fachkräften vorgenom-
men werden, die den Inhalt dieser Betriebsanleitung und alle zum Produkt
gehörenden Unterlagen kennen und verstehen.
Die Fachkräfte müssen aufgrund ihrer fachlichen Ausbildung, Kenntnisse
und Erfahrungen in der Lage sein, mögliche Gefährdungen vorherzusehen
und zu erkennen, die durch den Einsatz des Produkts entstehen können.
Den Fachkräften müssen alle geltenden Bestimmungen, Normen und
Sicherheitsvorschriften, die bei Arbeiten an und mit dem Produkt beachtet
werden müssen, bekannt sein.
2.5 Persönliche Schutzausrüstung
Verwenden Sie immer die erforderliche persönliche Schutzausrüstung.
Berücksichtigen Sie bei Arbeiten an und mit dem Produkt auch, dass am Ein-
satzort Gefährdungen auftreten können, die nicht direkt vom Produkt ausge-
hen.
2.6 Veränderungen am Produkt
Führen Sie ausschließlich solche Arbeiten an und mit dem Produkt durch, die
in dieser Betriebsanleitung beschrieben sind. Nehmen Sie keine Verände-
rungen vor, die in dieser Betriebsanleitung nicht beschrieben sind.

6
Transport und Lagerung
DE
KSV 125-2 / KSV 125-2 HW / KSV 125-3 / KSV 125-3 HW
3 Transport und Lagerung
Das Produkt kann durch unsachgemäßen Transport und Lagerung beschä-
digt werden.
HINWEIS
BESCHÄDIGUNG DES PRODUKTS
• Stellen Sie sicher, dass während des Transports und der Lagerung des Pro-
dukts die spezifizierten Umgebungsbedingungen eingehalten werden.
• Benutzen Sie für den Transport die Originalverpackung.
• Lagern Sie das Produkt nur in trockener, sauberer Umgebung.
• Stellen Sie sicher, dass das Produkt bei Transport und Lagerung stoßge-
schützt ist.
Nichtbeachtung dieser Anweisungen kann zu Sachschäden führen.

7
Produktbeschreibung
DE
KSV 125-2 / KSV 125-2 HW / KSV 125-3 / KSV 125-3 HW
4 Produktbeschreibung
4.1 Varianten
Für die verschiedensten Anwendungsfälle stehen folgende Produkte zur
Auswahl:
4.2 Lieferumfang
Im Lieferumfang sind enthalten:
• Kesselverteiler
• 2 x Wandkonsole
• Isolation
• Betriebsanleitung
4.3 Funktion
4.3.1 KSV 125-2/3
Das Produkt ist als kombinierter Vor- und Rücklaufverteiler für zwei oder
drei Heizungspumpengruppen geeignet. Der Anschluss am Kessel erfolgt
über G11/2-Gewindestutzen nach unten. Der Anschluss an der Heizungs-
pumpengruppe erfolgt mit flachdichtender Überwurfmutter G11/2.
Das Produkt ist werkseitig auf Dichtheit geprüft.
Typ Heizkreise Hydraulische
Weiche Artikel-Nr.
„KSV 125-2“ 2 Nein 77608
„KSV 125-3“ 3 Nein 77609
„KSV 125-2 HW“ 2 Ja 77621
„KSV 125-3 HW“ 3 Ja 77622

8
Produktbeschreibung
DE
KSV 125-2 / KSV 125-2 HW / KSV 125-3 / KSV 125-3 HW
4.3.2 KSV 125-2/3 HW
Das Produkt ist als kombinierter Vor- und Rücklaufverteiler für zwei oder
drei Heizungspumpengruppen geeignet. Das Produkt besitzt eine integ-
rierte hydraulische Weiche zur hydraulischen Entkopplung. Der
Anschluss am Kessel erfolgt über G11/2-Gewindestutzen nach unten, zwei
Muffen G1/2für Entleerung/Temperaturfühler. Der Anschluss an der Hei-
zungspumpengruppe erfolgt mit flachdichtender Überwurfmutter G11/2.
Das Produkt ist werkseitig auf Dichtheit geprüft.
4.4 Technische Daten
Parameter Wert
Allgemeine Daten
Achsabstand 125 mm
Isolation Polypropylen (EPP)
Systemanschluss Kesselseitig: Gewindestutzen G11/2
Pumpengruppe: Überwurfmutter G11/2
flachdichtend
Anlagendruck Max. 4 bar
Durchsatz 3,0 m3/h
Einsatzort Innenräume
Temperatureinsatzbereich
Medium Max. +110°C
Lagerung -10/+60 °C

9
Montage
DE
KSV 125-2 / KSV 125-2 HW / KSV 125-3 / KSV 125-3 HW
5 Montage
5.1 Anschlussverbindungen
WARNUNG
VERBRENNUNGEN DURCH HEISSE FLÜSSIGKEIT
Wasser in Heizungsanlagen steht unter einem hohen Druck und kann Tempe-
raturen bis über 100 °C erreichen.
• Stellen Sie sicher, dass das Heizwasser abgekühlt ist, bevor Sie das Produkt
montieren.
• Stellen Sie sicher, dass die Heizungsanlage drucklos ist.
Nichtbeachtung dieser Anweisung kann zu Tod, schweren Verletzungen
oder Sachschäden führen.

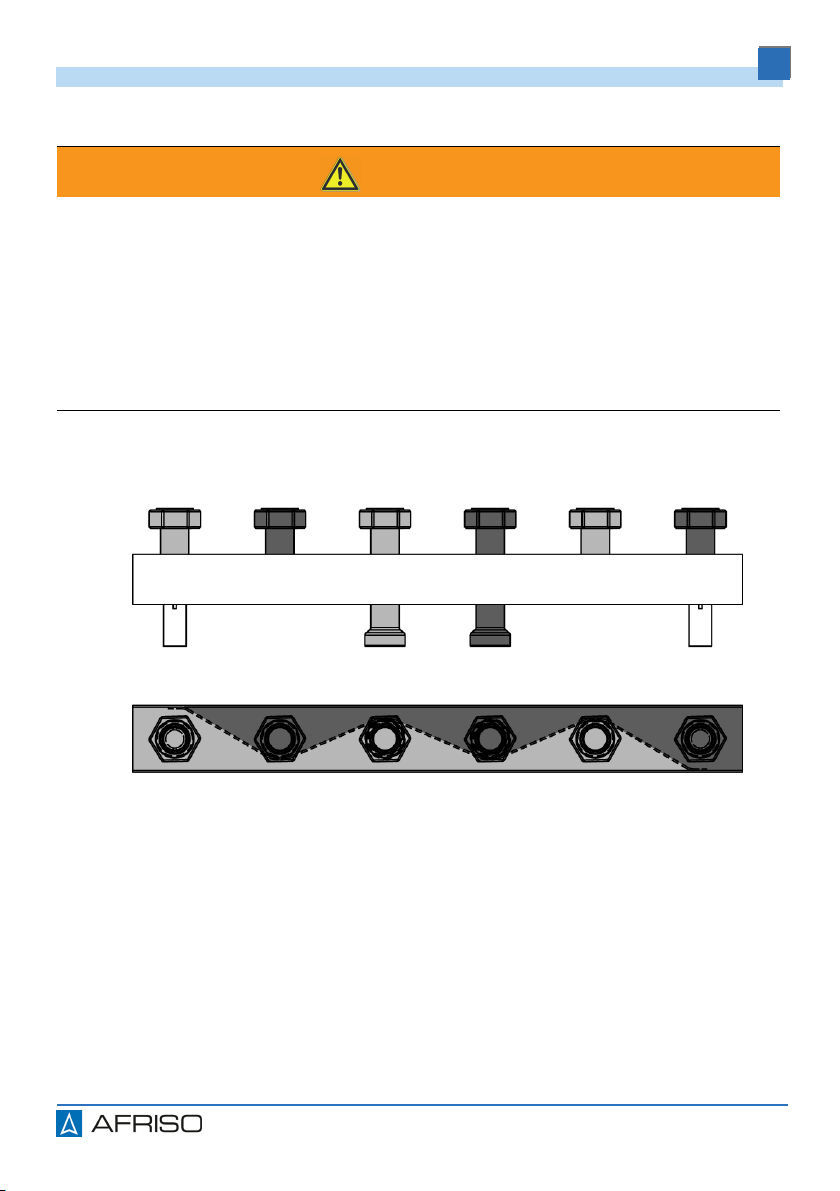

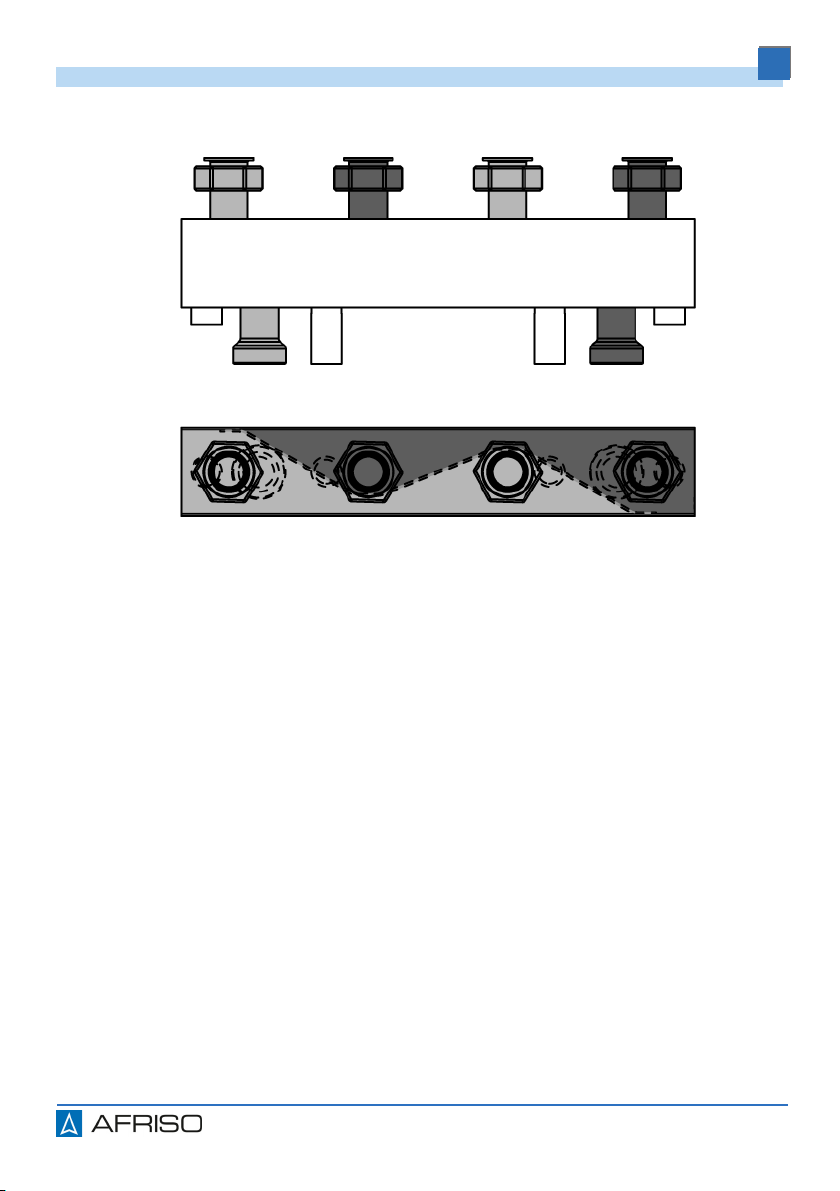

Abbildung 1: „KSV 125-3“

10
Montage
DE
KSV 125-2 / KSV 125-2 HW / KSV 125-3 / KSV 125-3 HW

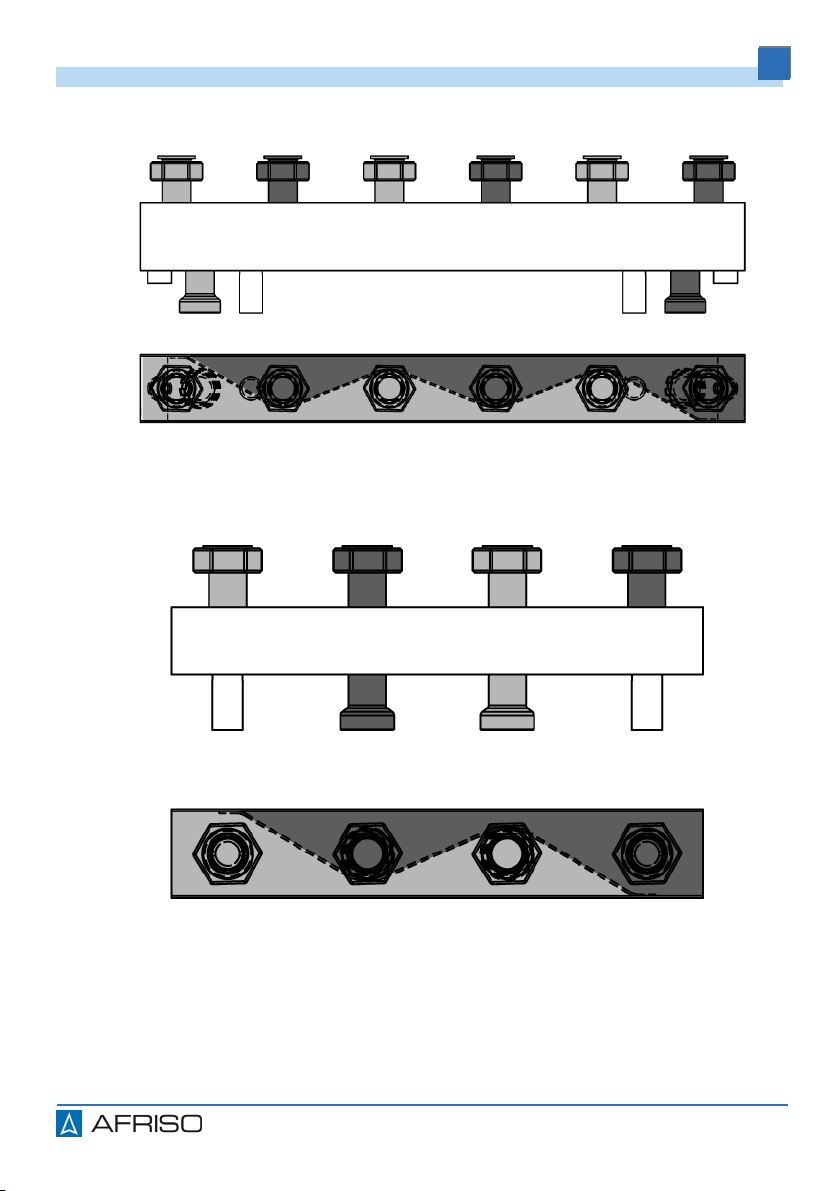

Abbildung 2: „KSV 125-3 HW“
Abbildung 3: „KSV 125-2“

11
Montage
DE
KSV 125-2 / KSV 125-2 HW / KSV 125-3 / KSV 125-3 HW
Abbildung 4: „KSV 125-2 HW“

12
Wartung
DE
KSV 125-2 / KSV 125-2 HW / KSV 125-3 / KSV 125-3 HW
6 Wartung
Das Produkt ist wartungsfrei.
7 Störungsbeseitigung
Störungen, die nicht durch die im Kapitel beschriebenen Maßnahmen besei-
tigt werden können, dürfen nur durch den Hersteller behoben werden.
8 Außerbetriebnahme und Entsorgung
Entsorgen Sie das Produkt nach den geltenden Bestimmungen, Normen und
Sicherheitsvorschriften.
WARNUNG
VERBRENNUNGEN DURCH HEISSE FLÜSSIGKEIT
Wasser in Heizungsanlagen steht unter einem hohen Druck und kann Tempe-
raturen bis über 100 °C erreichen.
• Stellen Sie sicher, dass das Heizwasser abgekühlt ist, bevor Sie das Produkt
demontieren.
• Stellen Sie sicher, dass die Heizungsanlage drucklos ist.
Nichtbeachtung dieser Anweisung kann zu Tod, schweren Verletzungen
oder Sachschäden führen.
1. Demontieren Sie das Produkt.
2. Entsorgen Sie das Produkt.

13
Rücksendung
DE
KSV 125-2 / KSV 125-2 HW / KSV 125-3 / KSV 125-3 HW
9 Rücksendung
Vor einer Rücksendung Ihres Produkts müssen Sie sich mit uns in Verbin-
dung setzen.
10 Gewährleistung
Informationen zur Gewährleistung finden Sie in unseren Allgemeinen
Geschäftsbedingungen im Internet unter www.afriso.com oder in Ihrem Kauf-
vertrag.

14
Ersatzteile und Zubehör
DE
KSV 125-2 / KSV 125-2 HW / KSV 125-3 / KSV 125-3 HW
11 Ersatzteile und Zubehör
Produkt
Artikelbezeichnung Art.-Nr. Abbildung
Kesselverteiler für Hei-
zungspumpengruppe
„KSV 125-2“
77608 -
Kesselverteiler für Hei-
zungspumpengruppe
„KSV 125-3“
77609 -
Kesselverteiler für Hei-
zungspumpengruppe
„KSV 125-2 HW“
77621 -
Kesselverteiler für Hei-
zungspumpengruppe
„KSV 125-3 HW“
77622 -

Version: 04.2017.0
ID: 900.000.0579
Lindenstraße 20
74363 Güglingen
Telefon[phone]
Service+49 7135-102-211
Telefax [phone]
inf[email protected]
www.afriso.com
Copyright 2017 AFRISO-EURO-INDEX GmbH. All rights reserved.
Operating
instructions
Boiler manifold for
heating pump assembly
PrimoTherm®
Type: KSV 125-2
Type: KSV 125-3
Type: KSV 125-2 HW
Type: KSV 125-3 HW

2
About these operating instructions
EN
KSV 125-2 / KSV 125-2 HW / KSV 125-3 / KSV 125-3 HW
1 About these operating instructions
These operating instructions describe the boiler manifold "KSV 125-2 /
KSV 125-2 HW / KSV 125-3 / KSV 125-3 HW" (also referred to as "product"
in these operating instructions). These operating instructions are part of the
product.
• You may only use the product if you have fully read and understood these
operating instructions.
• Verify that these operating instructions are always accessible for any type
of work performed on or with the product.
• Pass these operating instructions as well as all other product-related doc-
uments on to all owners of the product.
• If you feel that these operating instructions contain errors, inconsisten-
cies, ambiguities or other issues, contact the manufacturer prior to using
the product.
There operating instructions are protected by copyright and may only be
used as provided for by the corresponding copyright legislation. We reserve
the right to modifications.
The manufacturer shall not be liable in any form whatsoever for direct or con-
sequential damage resulting from failure to observe these operating instruc-
tions or from failure to comply with directives, regulations and standards and
any other statutory requirements applicable at the installation site of the prod-
uct.

3
Information on safety
EN
KSV 125-2 / KSV 125-2 HW / KSV 125-3 / KSV 125-3 HW
2 Information on safety
2.1 Safety messages and hazard categories
These operating instructions contain safety messages to alert you to poten-
tial hazards and risks. In addition to the instructions provided in these oper-
ating instructions, you must comply with all directives, standards and safety
regulations applicable at the installation site of the product.Verify that you are
familiar with all directives, standards and safety regulations and ensure com-
pliance with them prior to using the product.
Safety messages in these operating instructions are highlighted with warning
symbols and warning words. Depending on the severity of a hazard, the
safety messages are classified according to different hazard categories.
In addition, the following symbols are used in these operating instructions:
WARNING
WARNING indicates a potentially hazardous situation, which, if not avoided,
can result in serious injury or equipment damage.
NOTICE
NOTICE indicates a hazardous situation, which, if not avoided, can
result in equipment damage.
This is the general safety alert symbol. It alerts to injury haz-
ards or equipment damage. Comply with all safety instruc-
tions in conjunction with this symbol to help avoid possible
death, injury or equipment damage.

4
Information on safety
EN
KSV 125-2 / KSV 125-2 HW / KSV 125-3 / KSV 125-3 HW
2.2 Intended use
This product may only be used for distributing heating circuit water in sealed
heating systems as per EN 12828.
Any use other than the application explicitly permitted in these operating
instructions is not permitted and causes hazards.
Verify that the product is suitable for the application planned by you prior to
using the product. In doing so, take into account at least the following:
• All directives, standards and safety regulations applicable at the installa-
tion site of the product
• All conditions and data specified for the product
• The conditions of the planned application
In addition, perform a risk assessment in view of the planned application,
according to an approved risk assessment method, and implement the
appropriate safety measures, based on the results of the risk assessment.
Take into account the consequences of installing or integrating the product
into a system or a heating system.
When using the product, perform all work and all other activities in conjunc-
tion with the product in compliance with the conditions specified in the oper-
ating instructions and on the nameplate, as well as with all directives, stand-
ards and safety regulations applicable at the installation site of the product

5
Information on safety
EN
KSV 125-2 / KSV 125-2 HW / KSV 125-3 / KSV 125-3 HW
2.3 Predictable incorrect application
The product must never be used in the following cases and for the following
purposes:
• At temperature below the freezing point
• For distribution of food
• For distribution of other substances other than heating circuit water, in
particular, not for acids
2.4 Qualification of personnel
Only appropriately trained persons who are familiar with and understand the
contents of these operating instructions and all other pertinent product doc-
umentation are authorized to work on and with this product.
These persons must have sufficient technical training, knowledge and expe-
rience and be able to foresee and detect potential hazards that may be
caused by using the product
All persons working on and with the product must be fully familiar with all
directives, standards and safety regulations that must be observed for per-
forming such work.
2.5 Personal protective equipment.
Always wear the required personal protective equipment. When performing
work on and with the product, take into account that hazards may be present
at the installation site which do not directly result from the product itself.
2.6 Modifications to the product
Only perform work on and with the product which is explicitly described in
these operating instructions. Do not make any modifications to the product
which are not described in these operating instructions.

6
Transport and storage
EN
KSV 125-2 / KSV 125-2 HW / KSV 125-3 / KSV 125-3 HW
3 Transport and storage
The product may be damaged as a result of improper transport or storage.
NOTICE
DAMAGE TO THE PRODUCT
• Verify compliance with the specified ambient conditions during transport or
storage of the product.
• Use the original packaging when transporting the product.
• Store the product in a clean and dry environment.
• Verify that the product is protected against shocks and impact during trans-
port and storage.
Failure to follow these instructions can result in equipment damage.
