Agilent Technologies DS202 1Ph User manual

vacuum technologies
DS102 1Ph
DS202 1Ph
DS302 1Ph
DS402 1Ph
DS402 3Ph
DS602 1Ph
DS602 3Ph
Dual Stage Rotary
Vane Pumps
Model 949-9315
Model 949-9320
Model 949-9325
Model 949-9330
Model 949-9331
Model 949-9335
Model 949-9336
87-900-937-01(I)
JULY 2009
(I) MANUALE DI ISTRUZIONI
(D) BEDIENUNGSHANDBUCH
(F) NOTICE DE MODE D’EMPLOI
(GB) INSTRUCTION MANUAL
NOTICE: This document contains references to Varian.
Please note that Varian, Inc. is now part of Agilent
Technologies. For more information, go to
www.agilent.com/chem.

DS102 – DS202 – DS302
DS402 – DS602

ISTRUZIONI PER L’USO ....................................................................................................1
GEBRAUCHSANLEITUNG .................................................................................................3
MODE D’EMPLOI................................................................................................................5
INSTRUCTIONS FOR USE.................................................................................................7
TECHNICAL INFORMATION ..............................................................................................9
SECTION I .....................................................................................................................................9
TECHNICAL DESCRIPTION.........................................................................................................9
LUBRICATION...............................................................................................................................9
VACUUM SEALS.........................................................................................................................10
GAS BALLAST VALVE................................................................................................................10
ANTI-SUCKBACK DEVICE..........................................................................................................10
TECHNICAL DATA......................................................................................................................14
DIMENSIONS....................................................................................................................15
SAFETY PRECAUTIONS............................................................................................................17
TRANSPORT AND INSTALLATION............................................................................................17
PRELIMINARY OPERATIONS....................................................................................................17
SECTION II ..................................................................................................................................18
ELECTRICAL MOTORS..............................................................................................................18
Single phase universal motors...........................................................................................18
Three phase universal motors...........................................................................................20
CONNECTIONS TO THE INLET AND EXHAUST FLANGES ....................................................21
STARTING AND RUNNING THE PUMP.....................................................................................21
STOPPING THE PUMP...............................................................................................................22
SAFETY RULES..........................................................................................................................22
WARNING NOTES ..................................................................................................22
CAUTION NOTES ....................................................................................................23
MAINTENANCE ACTIONS..........................................................................................................23
LUBRICANTS ..............................................................................................................................24
SCHEDULED MAINTENANCE CARDS......................................................................................26
UNSCHEDULED MAINTENANCE CARDS.................................................................................31
TROUBLESHOOTING AND CORRECTIVE ACTION.................................................................61
SPARE PARTS LIST ...................................................................................................................63

ISTRUZIONI PER L’USO
1/63 87-900-937-01(I)
INFORMAZIONI GENERALI
Questa apparecchiatura è destinata ad uso professionale. L'uti-
lizzatore deve leggere attentamente il presente manuale di i-
struzioni ed ogni altra informazione addizionale fornita dalla
Varian prima dell'utilizzo dell'apparecchiatura. La Varian si ritie-
ne sollevata da eventuali responsabilità dovute all'inosservanza
totale o parziale delle istruzioni, ad uso improprio da parte di
personale non addestrato, ad interventi non autorizzati o ad uso
contrario alle normative nazionali specifiche.

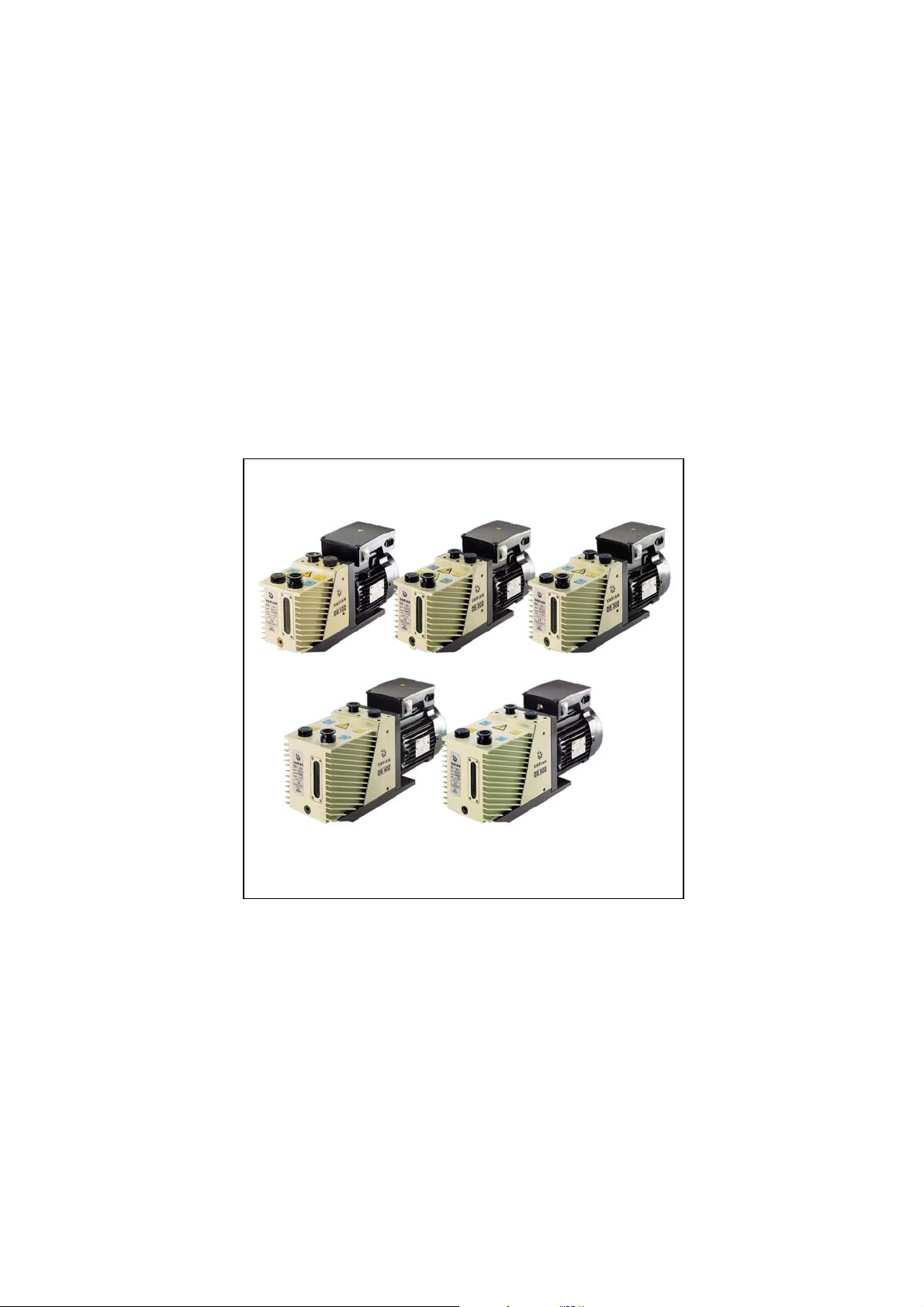

Le pompe DS102 1Ph, DS202 1Ph, DS302 1Ph, DS402 1Ph,
DS402 3Ph, DS602 1Ph e DS602 3Ph sono delle pompe rotati-
ve bistadio a palette, a tenuta in bagno d'olio, azionate da mo-
tore elettrico mono o trifase.
Queste pompe da alto vuoto sono adatte al pompaggio di gas
non corrosivi.
Nei paragrafi seguenti sono riportate tutte le informazioni ne-
cessarie a garantire la sicurezza dell'operatore durante l'utilizzo
dell'apparecchiatura. Informazioni dettagliate sono fornite nel-
l'appendice “Technical information”.
Questo manuale utilizza le seguenti convenzioni:
PERICOLO!
I messaggi di pericolo attirano l'attenzione dell'operatore su una
procedura o una pratica specifica che, se non eseguita in modo
corretto, potrebbe provocare gravi lesioni personali.
ATTENZIONE!
I messaggi di attenzione sono visualizzati prima di procedure
che, se non osservate, potrebbero causare danni all'apparec-
chiatura.
NOTA
Le note contengono informazioni importanti estrapolate dal te-
sto.
IMMAGAZZINAMENTO
Durante il trasporto e l'immagazzinamento delle pompe non
devono essere superate le seguenti condizioni ambientali:
−temperatura: da -20 °C a +70 °C
−umidità relativa: 0 - 95% (non condensante)
PREPARAZIONE PER L'INSTALLAZIONE
La pompa viene fornita in un imballo protettivo speciale; se si
presentano segni di danni, che potrebbero essersi verificati du-
rante il trasporto, contattare l'ufficio vendite locale.
Il peso dell’imballo, comprensivo della pompa, è, al massimo, di
circa 32 [Kg].
Durante l'operazione di disimballaggio, prestare particolare at-
tenzione a non lasciar cadere la pompa e a non sottoporla ad
urti o vibrazioni.
Non disperdere l'imballo nell'ambiente. Il materiale è comple-
tamente riciclabile e risponde alla direttiva CEE 85/399 per la
tutela dell'ambiente.
NOTA
La pompa non può essere danneggiata rimanendo semplice-
mente esposta all'atmosfera. Si consiglia comunque di mante-
nerla chiusa fino al momento dell'installazione sul sistema onde
evitare eventuale inquinamento da polvere.
INSTALLAZIONE
Non installare e/o utilizzare la pompa in ambienti esposti ad
agenti atmosferici (pioggia, gelo, neve), polveri, gas aggressivi,
in ambienti esplosivi o con elevato rischio di incendio.
Durante il funzionamento è necessario che siano rispettate le
seguenti condizioni ambientali:
−temperatura: da +12 °C a +40 °C
−umidità relativa: 0 - 95% (non condensante).
PERICOLO!
Per proteggere contro corto-circuiti o sovraccarichi, si deve in-
stallare un interruttore automatico sulla linea d’alimentazione
principale verso i dispositivi Varian, di capacità adeguata (vede-
re la tabella seguente):
P/N 110 Vac 220 Vac 380 Vac
949-9315 10 A 6 A
949-9320 10 A 6 A
949-9325 10 A 6 A
949-9330 16 A 7.5 A
949-9331 6 A 6 A
949-9335 16 A 7.5 A
949-9336 6 A 4 A
ATTENZIONE!
Prima di avviare la pompa, occorre procedere al rifornimento di
olio lubrificante, poichè la pompa viene fornita scarica.
PERICOLO!
Togliere i tappi di protezione posti sulle flange di aspirazione e
scarico prima di ogni successiva operazione. L’aria contenuta
all’interno della pompa, in caso di accensione involontaria, può
proiettarli contro l’operatore.
PERICOLO!

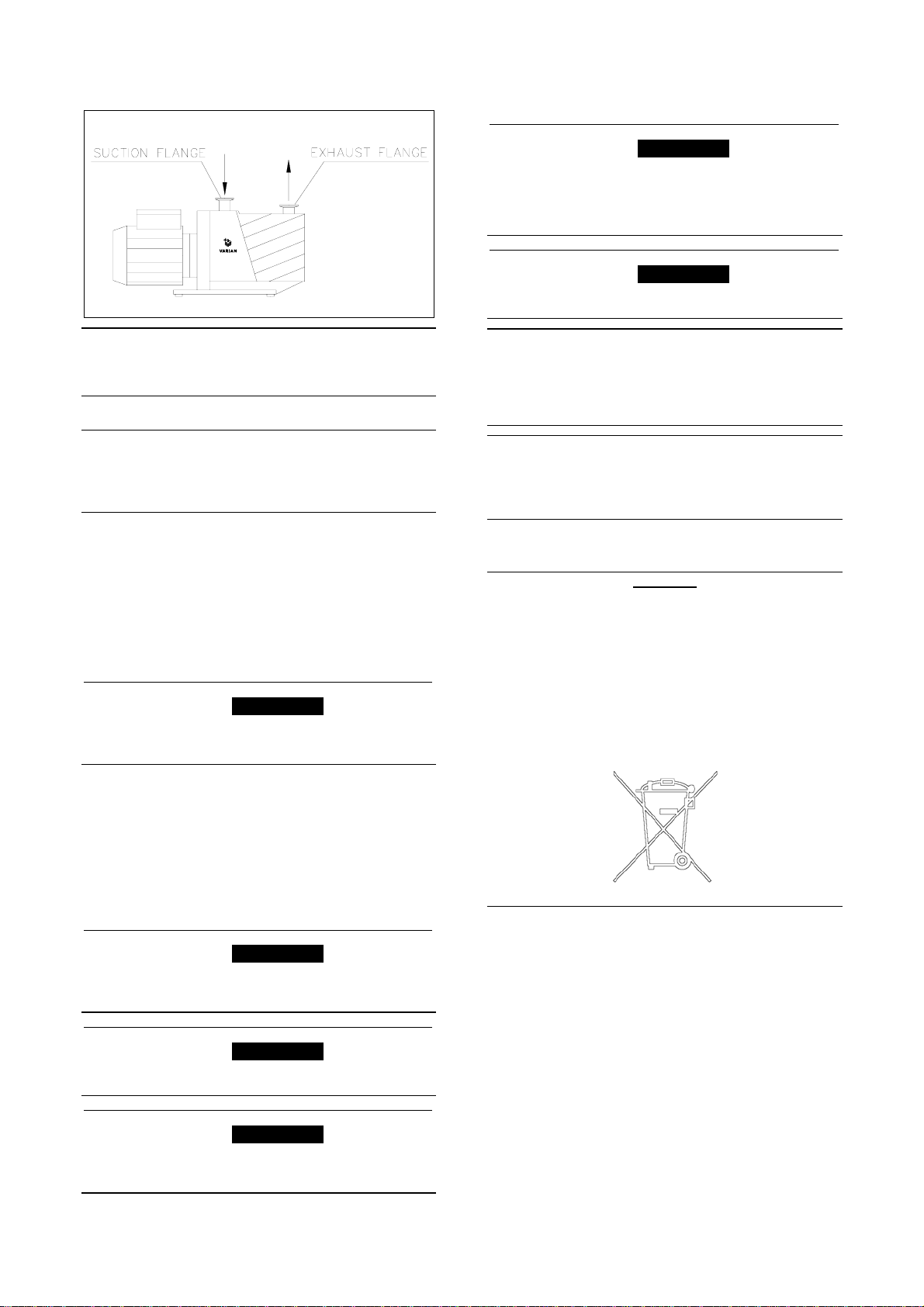

Durante l'installazione prestare la massima attenzione che la
flangia di aspirazione sia collegata alla camera da evacuare e
che la flangia di scarico non sia tappata (vedere la figura se-
guente).
La pompa non deve essere usata come compressore.
La massima pressione interna al contenitore dell'olio non deve
superare 1,5 bar (abs).
L'inosservanza di queste precauzioni può causare danni alla
macchina ed all'operatore.

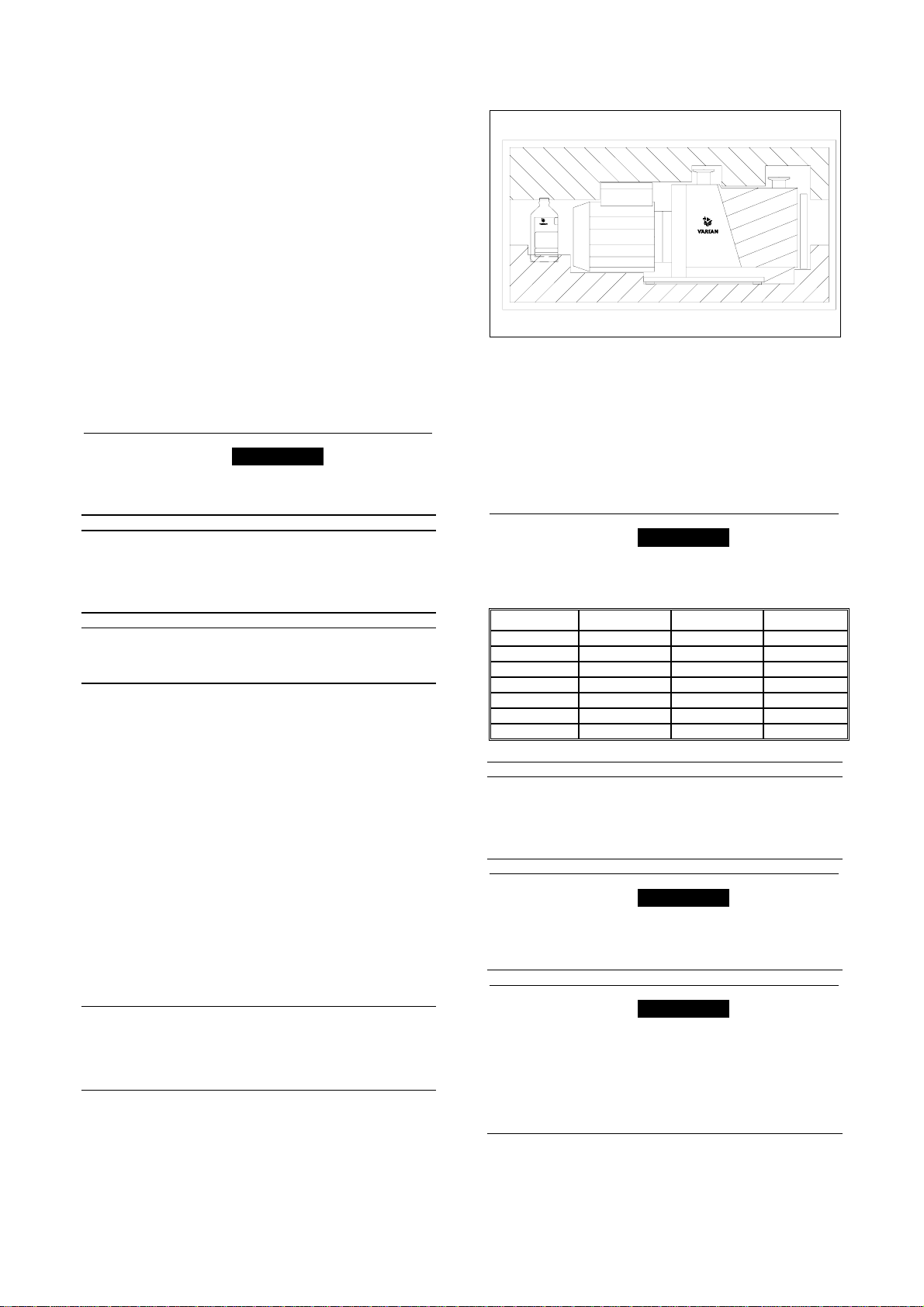

ISTRUZIONI PER L’USO
2/63 87-900-937-01(I)
ATTENZIONE!
Controllare che la tensione di alimentazione corrisponda a quel-
la indicata sul cartellino del motore.
Collegare la pompa all’alimentazione.
ATTENZIONE!
Nel caso di motore trifase, una inversione di polarità provoca
l'inversione del verso di rotazione della pompa, con conseguen-
ti possibili danni di natura meccanica.
USO
Prima di mettere la pompa in servizio effettivo è necessario, per
il raggiungimento del vuoto limite, far marciare per circa un’ora
la pompa con zavorra aperta allo scopo di eliminare l’umidità
nell’olio.
L'accensione della pompa non richiede particolari manovre; è
sufficiente collegarla all’alimentazione elettrica agendo
sull’interruttore bipolare (versione con motore monofase) o on-
nipolare (versione con motore trifase).
PERICOLO!
La pompa è progettata per operare con fluidi neutri o non cor-
rosivi. È assolutamente vietato l'impiego con sostanze poten-
zialmente esplosive o infiammabili.
Lo spegnimento della pompa non richiede particolari manovre;
è sufficiente scollegarla dall’alimentazione elettrica agendo
sull’interruttore bipolare (versione con motore monofase) o on-
nipolare (versione con motore trifase).
MANUTENZIONE
Il personale addetto alla condotta ed alla manutenzione della
pompa deve essere ben addestrato e deve avere un'approfon-
dita conoscenza delle norme antinfortunistiche.
PERICOLO!
Le alte tensioni possono causare morte al contatto. Operare
sempre con la massima cautela e secondo le norme antinfortu-
nistiche in vigore.
PERICOLO!
Quando la macchina è alimentata prestare attenzione per la
presenza di parti in movimento e di alta tensione.
PERICOLO!
Nel caso si debba procedere ad operazioni di manutenzione
della pompa al termine di un periodo di esercizio, è necessario
lasciarla raffreddare, poichè la temperatura esterna può supe-
rare i 60 °C.
PERICOLO!
Escludere sempre l'alimentazione della pompa prima di com-
piere operazioni di manutenzione. Apporre specifici cartelli di
avvertenza: APPARECCHIATURA IN MANUTENZIONE - NON
INSERIRE L'ALIMENTAZIONE, in corrispondenza dell'interrut-
tore di alimentazione. Al termine ripristinare i dispositivi di sicu-
rezza.
PERICOLO!
Non effettuare la sostituzione dell’olio subito dopo l’arresto del-
la macchina, in quanto la temperatura dello stesso può essere
elevata.
ATTENZIONE!
In fase di sostituzione di pezzi, operare con attenzione. In parti-
colare nel caso di adozione di motore trifase, una inversione di
polarità provoca l'inversione del verso di rotazione della pompa,
con conseguenti possibili danni di natura meccanica.
NOTA
Prima di rispedire al costruttore una pompa per riparazioni è
indispensabile compilare e far pervenire al locale ufficio vendite
la scheda "Sicurezza e Salute" allegata al presente manuale di
istruzioni. Copia della stessa deve essere inserita nell'imballo
della pompa prima della spedizione.
Qualora una pompa dovesse essere rottamata, procedere alla
sua eliminazione nel rispetto delle normative nazionali specifi-
che.
SMALTIMENTO
Significato del logo "WEEE" presente sulle etichette
Il simbolo qui sotto riportato applicato in ottemperanza alla di-
rettiva CE denominata "WEEE".
Questo simbolo (valido solo per i paesi della Comunità Eu-
ropea) indica che il prodotto sul quale è applicato, NON deve
essere smaltito insieme ai comuni rifiuti domestici o industriali,
ma deve essere avviato ad un sistema di raccolta differenziata.
Si invita pertanto l'utente finale a contattare il fornitore del di-
spositivo, sia esso la casa madre o un rivenditore, per avviare il
processo di raccolta e smaltimento, dopo opportuna verifica dei
termini e condizioni contrattuali di vendita.

GEBRAUCHSANLEITUNG
3/63 87-900-937-01(I)
ALLGEMEINE HINWEISE
Dieses Gerät ist für den professionellen Gebrauch bestimmt.
Vor dem Gebrauch soll der Benutzer dieses Handbuch sowie
alle weiteren von Varian mitgelieferten Zusatzinformationen
genau lesen. Bei vollständiger bzw. teilweiser Nichtbeachtung
der enthaltenen Hinweise, unsachgemäßem Gebrauch durch
ungeschultes Personal, nicht autorisierten Eingriffen und
Benutzung unter Mißachtung der nationalen Bestimmungen
übernimmt Firma Varian keinerlei Haftung.
Die Pumpen DS102 1Ph, DS202 1Ph, DS302 1Ph, DS402 1Ph,
DS402 3Ph, DS602 1Ph und DS602 3Ph sind dichte
ölbadgeschmierte zweistufige Flügelzellenpumpen, die von
einem Ein- oder Dreiphasenstrommotor betätigt werden.
Diese Hochvakuumpumpen eignen sich für das Pumpen von
nicht korrosiven Gasen.
In den folgenden Abschnitten sind alle erforderlichen
Informationen für die Sicherheit des Bedieners bei der
Verwendung des Geräts aufgeführt. Detaillierte technische
Informationen sind im Anhang "Technical Information"
enthalten.
In dieser Gebrauchsanleitung werden Sicherheitshinweise
folgendermaßen hervorgehoben:
GEFAHR!
Die Gefahrenhinweise richten die Aufmerksamkeit des Bedie-
ners auf eine spezielle Prozedur oder Praktik, die bei unkorrek-
ter Ausführung schwere Personenschäden zur Folge haben
könnte.
ACHTUNG!
Die Warnhinweise vor bestimmten Prozeduren machen den
Bediener darauf aufmerksam, daß bei Nichteinhaltung Schäden
am Gerät entstehen können.
ANMERKUNG
Die Anmerkungen enthalten wichtige Informationen, die aus
dem Text hervorgehoben werden.
LAGERUNG
Während des Transports und der Lagerung der Pumpen sollen
die folgenden Umgebungsbedingungen gegeben sein:
−Temperatur: -20 °C bis +70 °C
−Relative Feuchtigkeit: 0 - 95% (niederschlagsfrei)
VOR DER INSTALLATION
Die Pumpe wird in einer speziellen Schutzverpackung geliefert.
Eventuelle Transportschäden sind der zuständigen örtlichen
Verkaufsstelle zu melden.
Das Verpackungsgewicht beträgt, einschließlich der Pumpe,
maximal 32 Kg.
Beim Auspacken ist darauf zu achten, daß die Pumpe nicht
fallengelassen oder Stößen oder Vibrationen ausgesetzt wird.
Das Verpackungsmaterial ist ordnungsgemäß zu entsorgen. Es
ist vollständig recyclebar und entspricht der EG-Richtlinie
85/399 für den Umweltschutz.
ANMERKUNG
Die Pumpe kann, wenn sie einfach der Atmosphäre ausgesetzt
ist, nicht beschädigt werden. Sie sollte jedoch bis zur
Installation an der Anlage geschlossen bleiben, um
Verunreinigungen durch Staub zu vermeiden.
INSTALLATION
Die Pumpe darf nicht in Umgebungen installiert und/oder
benutzt werden, die ungeschützt vor Witterungsbedingungen
(Regen, Frost, Schnee), Staub und aggressiven Gasen sind
und in denen Explosions- oder erhöhte Brandgefahr besteht.
Während des Betriebs sollen die folgenden
Umgebungsbedingungen gegeben sein:
−Temperatur: +12 °C bis +40 °C
−Relative Feuchtigkeit: 0 - 95% (niederschlagsfrei).
GEFAHR!
Zum Schutz vor Kurzschlüssen oder Überlastungen, muss ein
automatischer Schalter in die Hauptspeisungsleitung zu den
Varian-Vorrichtungen installiert werden (siehe folgende Tabel-
le):
P/N 110 Vac 220 Vac 380 Vac
949-9315 10 A 6 A
949-9320 10 A 6 A
949-9325 10 A 6 A
949-9330 16 A 7.5 A
949-9331 6 A 6 A
949-9335 16 A 7.5 A
949-9336 6 A 4 A
ACHTUNG!
Die Pumpe ist vor ihrer Inbetriebnahme mit Schmieröl zu füllen,
da sie leer geliefert wird.
GEFAHR!
Vor Aufnahme jeglicher Arbeiten sind die Schutzkappen an den
Saug- und Druckflanschen zu entfernen. Die im Pumpeninnern
enthaltene Luft könnte diese bei unbeabsichtigter Einschaltung
gegen den Bediener schleudern.
GEFAHR!
Bei der Installation ist unbedingt darauf zu achten, dass der
Saugflansch an die zu entleerende Kammer angeschlossen ist

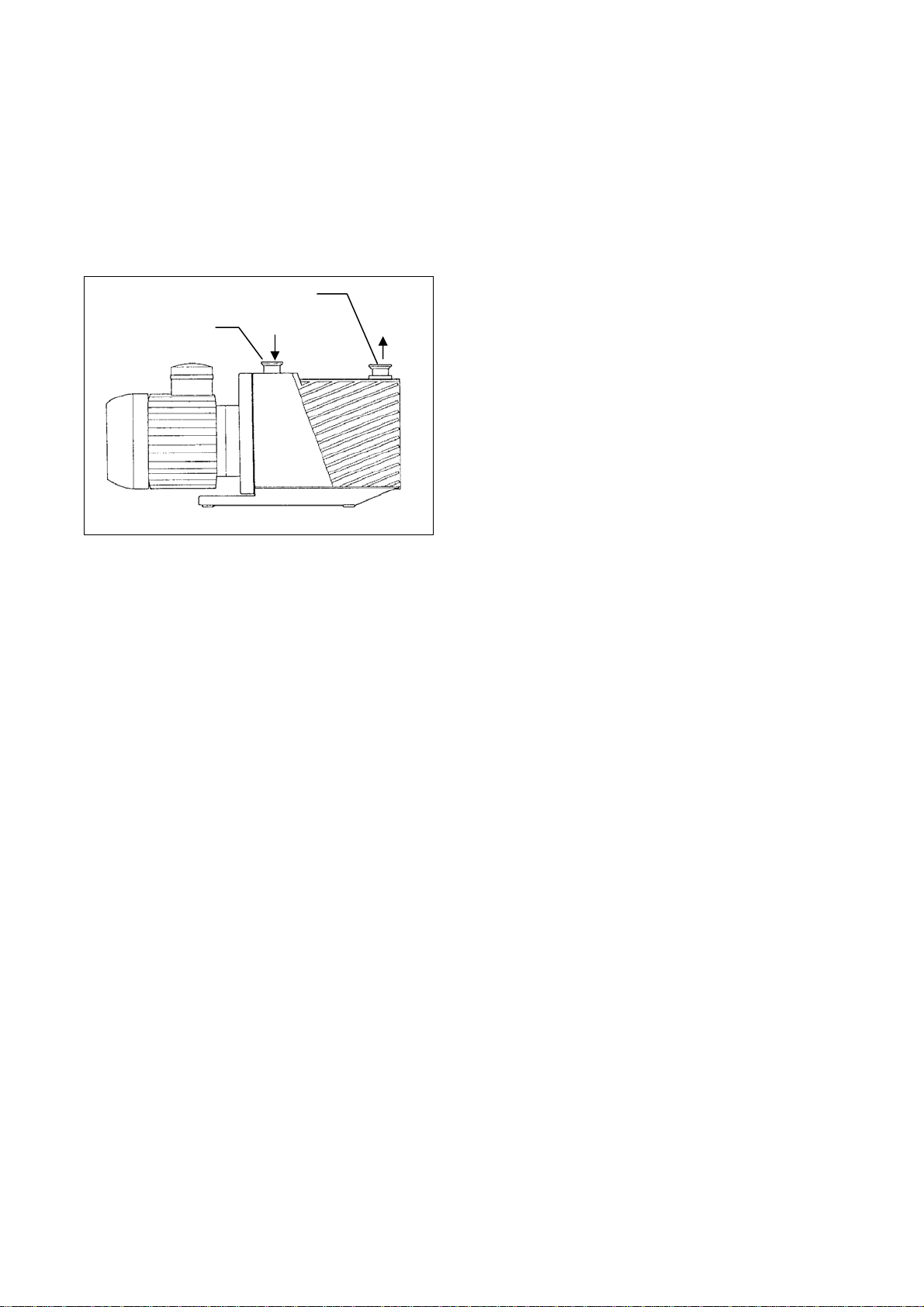

und der Ablassflansch nicht verschlossen ist (siehe nachste-
hende Abbildung).
Die Pumpe darf nicht als Verdichter verwendet werden.
Der Druck im Ölbehälter darf nicht größer als 1,5 bar (abs) sein.
Bei Nichtbeachtung dieser Anweisungen besteht
Schadensgefahr für das Gerät und die Bedienperson.

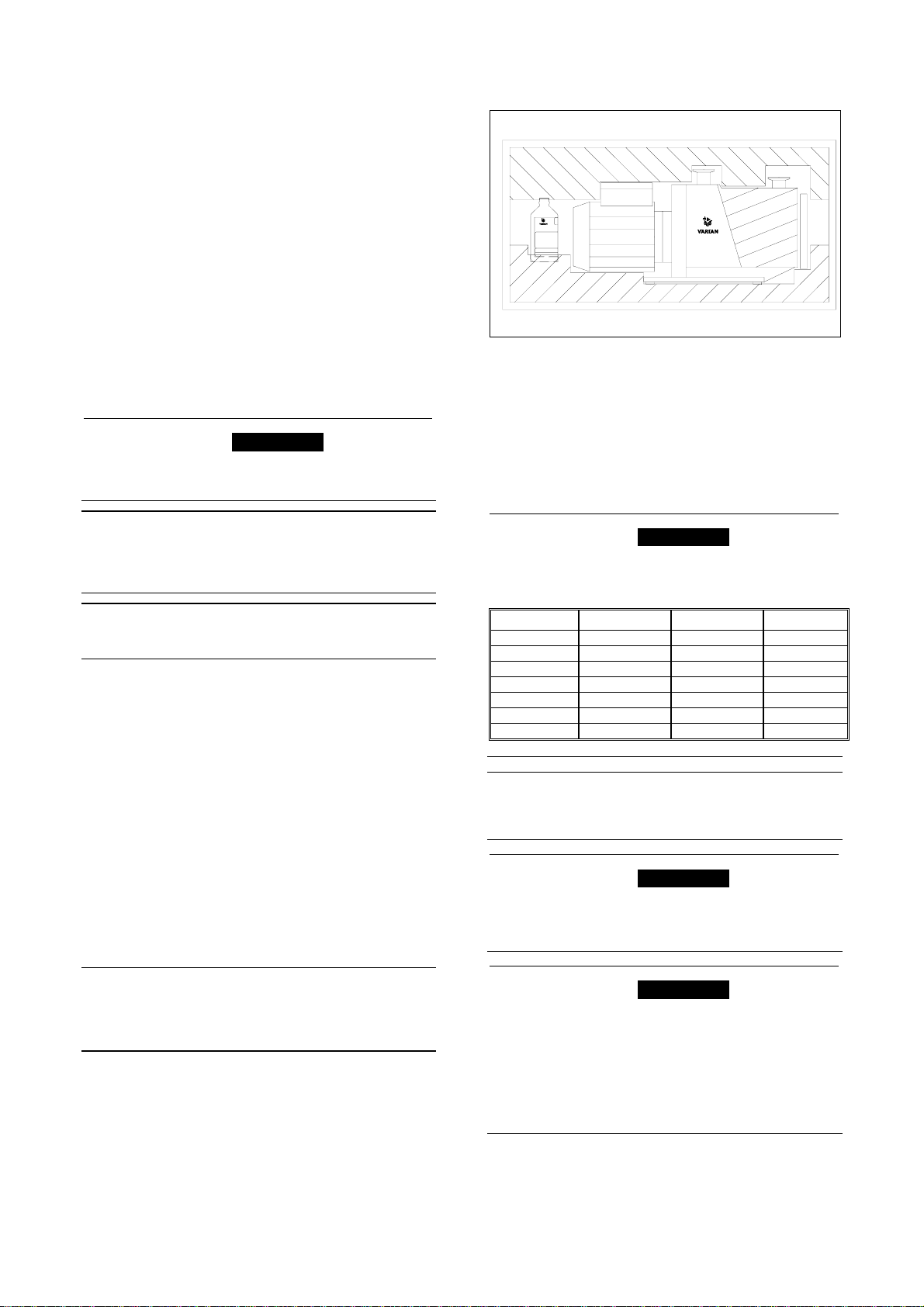

GEBRAUCHSANLEITUNG
4/63 87-900-937-01(I)
ACHTUNG!
Kontrollieren, daß die Versorgungsspannung mit der
Spannungsangabe auf dem Typenschild des Motors
übereinstimmt.
Die Pumpe an das Versorgungsnetz anschließen.
ACHTUNG!
Bei Dreiphasenstrommotoren bewirkt eine Polumkehrung die
Umkehrung des Drehsinns der Pumpe, was Schäden an der
Mechanik zur Folge haben kann.
GEBRAUCH
Vor der eigentlichen Inbetriebnahme der Pumpe ist es zur
Erreichung des Grenzvakuums erforderlich, die Pumpe
ungefähr eine Stunde mit geöffnetem Ballast laufen zu lassen,
um die Feuchtigkeit aus dem Öl zu entfernen.
Die Einschaltung der Pumpe erfordert keine speziellen Schritte,
sie braucht nur durch Betätigung des zweipoligen (Version mit
Einphasenstrommotor) oder des allpoligen Trennschalters
(Version mit Dreiphasenstrommotor) an die elektrische
Energieversorgungsquelle angeschlossen werden.
GEFAHR!
Die Pumpe ist für den Betrieb mit neutralen und nicht
korrosiven Fluiden konzipiert. Der Einsatz mit potentiell
explosions- oder feuergefährlichen Substanzen ist streng
verboten.
Die Ausschaltung der Pumpe erfordert keine speziellen
Schritte, sie braucht nur durch Betätigung des zweipoligen
(Version mit Einphasenstrommotor) oder des allpoligen
Trennschalters (Version mit Dreiphasenstrommotor) von der
elektrischen Energieversorgungsquelle getrennt zu werden.
WARTUNG
Das für den Betrieb und die Wartung zuständige Personal soll
geschult sein und über eine solide Kenntnis der
Unfallschutzvorschriften verfügen.
GEFAHR!
Hochspannungen können bei Kontakt tödliche Folgen haben.
Es ist stets mit größter Vorsicht und gemäß der geltenden
Unfallschutzvorschriften vorzugehen.
GEFAHR!
Bei eingeschaltetem Gerät ist auf Bewegungs- und
Hochspannungsteile zu achten.
GEFAHR!
Falls die Pumpe im Anschluß an den Betrieb gewartet werden
soll, ist abzuwarten, bis sie abgekühlt ist, da ihre Oberfläche
eine Temperatur von 60°C überschreiten kann.
GEFAHR!
Vor Wartungsarbeiten ist die Pumpe stets energiefrei zu
schalten. Am Netzschalter sind spezielle Warnschilder
“INSTANDHALTUNG AM GERÄT – NICHT EINSCHALTEN”
anzubringen. Nach Abschluß der Arbeiten sind die
Sicherheitseinrichtungen wieder zu aktivieren.
GEFAHR!
Keine Ölwechsel unmittelbar nach Stillsetzung des Gerätes
vornehmen, da die Öltemperatur sehr hoch sein kann.
ACHTUNG!
Bei Ersatz von Teilen ist mit Vorsicht vorzugehen.
Insbesondere bei der Version mit Dreiphasenstrommotor
bewirkt eine Polumkehrung die Umkehrung des Drehsinns der
Pumpe, was Schäden an der Mechanik zur Folge haben kann.
ANMERKUNG
Bevor dem Hersteller eine Pumpe zur Reparatur zurückgesandt
wird, ist das Formular “Sicherheit und Gesundheit” in der
Anlage zum vorliegenden Handbuch auszufüllen und der
lokalen Verkaufsstelle zuzustellen. Eine Kopie des Formulars
ist der Pumpenverpackung vor dem Versand beizulegen.
Bei eventueller Verschrottung einer Pumpe ist diese
entsprechend der einschlägigen nationalen Vorschriften zu
entsorgen.
ENTSORGUNG
Bedeutung des "WEEE" Logos auf den Etiketten
Das folgende Symbol ist in Übereinstimmung mit der EU-
Richtlinie WEEE (Waste Electrical and Electronic Equipment)
angebracht.
Dieses Symbol (nur in den EU-Ländern gültig) zeigt an, dass
das betreffende Produkt nicht zusammen mit Haushaltsmüll
entsorgt werden darf sondern einem speziellen Sammelsystem
zugeführt werden muss.
Der Endabnehmer sollte daher den Lieferanten des Geräts -
d.h. die Muttergesellschaft oder den Wiederverkäufer - kontak-
tieren, um den Entsorgungsprozess zu starten, nachdem er die
Verkaufsbedingungen geprüft hat.

MODE D'EMPLOI
5/63 87-900-937-01(I)
INDICATIONS GÉNÉRALES
Cet appareillage a été conçu en vue d'une utilisation profes-
sionnelle. Il est conseillé à l'utilisateur de lire attentivement
cette notice d'instructions ainsi que toute autre indication four-
nie par Varian avant d'utiliser l'appareil. Varian décline par
conséquent toute responsabilité en cas de non-respect total ou
partiel des instructions fournies, d'utilisation incorrecte de la
part d'un personnel non formé, d'opérations non autorisées ou
d'un emploi contraire aux réglementations nationales spécifi-
ques.
Les pompes DS102 1Ph, DS202 1Ph, DS302 1Ph, DS402 1Ph,
DS402 3Ph, DS602 1Ph e DS602 3Ph sont des pompes rotati-
ves à deux stades à palettes, étanches en bain d'huile, action-
nées par un moteur électrique mono ou triphasé.
Ces pompes à vide poussé sont adaptées au pompage de gaz
non corrosifs.
Les paragraphes suivants fournissent toutes les indications
nécessaires pour garantir la sécurité de l'opérateur pendant
l'utilisation de l'appareillage. Des renseignements plus détaillés
se trouvent dans l'appendice “Technical information”.
Cette notice utilise les signes conventionnels suivants:
DANGER!
Les messages de danger attirent l'attention de l'opérateur sur
une procédure ou une manœuvre spéciale dont la mauvaise
exécution risque de provoquer de graves lésions.
ATTENTION !
Les messages d'attention apparaissent avant certaines procé-
dures dont le non-respect peut endommager sérieusement
l'appareillage.
NOTE
Les notes contiennent des renseignements importants, extrapo-
lés du texte.
EMMAGASINAGE
Pendant le transport et l'emmagasinage des pompes, il faut
veiller à respecter les conditions environnementales suivantes :
−température: de -20 °C à +70 °C
−humidité relative: 0 - 95% (non condensante)
PRÉPARATION POUR L'INSTALLATION
La pompe est fournie dans un emballage de protection spécial;
si l'on constate des marques de dommages pouvant s'être pro-
duits pendant le transport, contacter aussitôt le bureau de vente
local.
Le poids total de l'emballage et de la pompe est au maximum
de 32 Kg.
Pendant l'opération d'ouverture de l'emballage, veiller tout par-
ticulièrement à ne pas laisser tomber la pompe et à ne lui faire
subir aucun choc ni aucune vibration
Ne pas jeter l'emballage dans la nature. Le matériel est entiè-
rement recyclable et il est conforme à la directive CEE 85/399
en matière de protection de l'environnement.
NOTE
La pompe ne peut être endommagée en restant simplement
exposée à l'atmosphère. Il est de toute façon conseillé de la
garder dans son emballage jusqu'au moment de sa mise en
fonction afin d'éviter toute pollution due à la poussière
INSTALLATION
Ne pas installer et/ou utiliser la pompe dans des milieux expo-
sés aux agents atmosphériques (pluie, gel, neige), à des pous-
sières, à des gaz agressifs ainsi que dans des milieux explosifs
ou à risque élevé d'incendie.
Pendant le fonctionnement, il est nécessaire de respecter les
conditions environnementales suivantes :
−Température: de +12 °C à +40 °C
−Humidité relative : 0 - 95% (non condensante).
DANGER!
Pour protéger contre les court-circuits ou les surintensités, il
faut installer un disjoncteur automatique sur la ligne
d’alimentation principale vers les dispositifs Varian, de bonne
capacité (voir tableau ci-dessous):
P/N 110 Vac 220 Vac 380 Vac
949-9315 10 A 6 A
949-9320 10 A 6 A
949-9325 10 A 6 A
949-9330 16 A 7.5 A
949-9331 6 A 6 A
949-9335 16 A 7.5 A
949-9336 6 A 4 A
ATTENTION !
Avant toute utilisation de la pompe, il est impératif de procéder
à son remplissage en huile de lubrification car elle est livrée
vide.
DANGER!
Avant toute autre opération, retirer les bouchons de protection
placés sur les brides d'aspiration et de vidange. En cas de mise
en marche inopinée de l'appareillage, l'air contenu à l'intérieur
de la pompe peut les projeter contre l'opérateur.
DANGER!
Pendant l'installation, faire très attention que la bride d'aspira-
tion soit reliée à la chambre à vider et que la bride d'évacuation
ne soit pas bouchée (voir la figure ci-après).
La pompe ne doit pas être utilisée comme un compresseur.
La pression maximale à l'intérieur du réservoir d'huile ne doit
pas dépasser 1,5 bar (abs).
Le non-respect de ces précautions peut entraîner un danger
pour l'opérateur et l'endommagement de la machine.

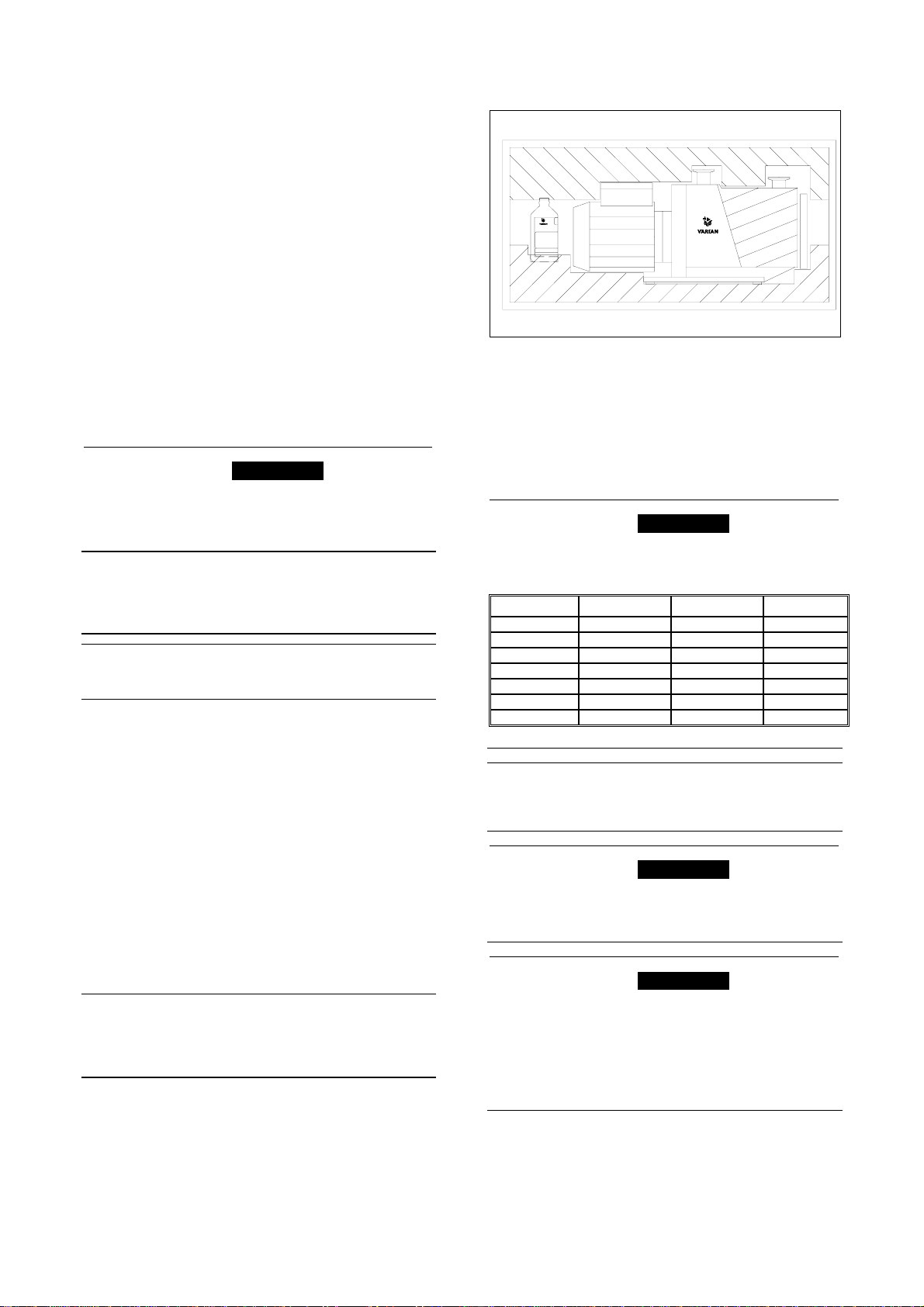

MODE D'EMPLOI
6/63 87-900-937-01(I)
ATTENTION !
Contrôler que la tension d'alimentation correspond à la tension
indiquée sur la plaquette du moteur.
Brancher la pompe à la source d'alimentation.
ATTENTION !
En cas de moteur triphasé, une inversion de polarité provoque
l'inversion du sens de rotation de la pompe et peut entraîner
des dommages de nature mécanique
UTILISATION
Avant la mise en service de la pompe, il est nécessaire, pour
atteindre le vide maximum, de faire fonctionner la pompe pen-
dant environ une heure avec le reniflard ouvert afin de suppri-
mer l'humidité de l'huile.
La mise en marche de la pompe ne requiert aucune manœuvre
particulière ; il suffit de la brancher à l'alimentation électrique et
d'agir sur l'interrupteur bipolaire (version avec moteur mono-
phasé) ou unipolaire (version avec moteur triphasé).
DANGER!
La pompe a été conçue pour fonctionner avec des fluides neu-
tres ou non corrosifs. L'emploi de substances potentiellement
explosives ou inflammables est strictement interdit.
L'arrêt de la pompe ne requiert aucune manœuvre particulière ;
il suffit de la débrancher de l'alimentation électrique en agissant
sur l'interrupteur bipolaire (version avec moteur monophasé) ou
unipolaire (version avec moteur triphasé).
MAINTENANCE
Le personnel chargé de la conduite et de la maintenance de la
pompe doit avoir reçu la formation nécessaire et posséder une
connaissance approfondie des normes de prévention des acci-
dents du travail.
DANGER!
Les hautes tensions peuvent entraîner la mort par contact. Veil-
ler à toujours opérer avec le maximum de prudence et dans le
respect des normes de prévention des accidents du travail en
vigueur.
DANGER!
Lorsque la machine est sous alimentation, faire attention à la
présence d'organes en mouvement et de haute tension.
DANGER!
En cas de nécessité de procéder à des opérations de mainte-
nance de la pompe au terme d'une période de fonctionnement,
il est indispensable de la laisser refroidir car sa température
extérieure peut être supérieure à 60°C.
DANGER!
Avant toute opération de maintenance, il est impératif de tou-
jours couper l'alimentation de la pompe. Placer les pancartes
spécifiques d'avertissement : APPAREILLAGE EN COURS DE
MAINTENANCE – NE PAS BRANCHER L'ALIMENTATION,
près de l'interrupteur d'alimentation. Au terme des opérations
de maintenance, restaurer les dispositifs de sécurité.
DANGER!
Ne pas effectuer la substitution d'huile immédiatement après
l'arrêt de la machine car la température de cette dernière peut
être élevée.
ATTENTION !
En phase de substitution de pièces, opérer avec le maximum
d'attention. En particulier, en cas de moteur triphasé, une in-
version de polarité provoque l'inversion du sens de rotation de
la pompe et peut entraîner des dommages de nature mécani-
que.
NOTE
Avant de retourner une pompe au constructeur pour réparation,
il est indispensable de remplir et d'adresser au bureau local de
vente la fiche "Sécurité et Santé" jointe à la présente notice
d'instructions. Une copie de celle-ci devra être mise dans l'em-
ballage de la pompe avant expédition.
En cas de mise au rebut de la pompe, procéder à son élimina-
tion conformément aux réglementations nationales en la ma-
tière.
MISE AU REBUT
Signification du logo "WEEE" figurant sur les étiquettes
Le symbole ci-dessous est appliqué conformément à la direc-
tive CE nommée "WEEE".
Ce symbole (uniquement valide pour les pays de la Com-
munauté européenne) indique que le produit sur lequel il est
appliqué NE doit PAS être mis au rebut avec les ordures mé-
nagères ou les déchets industriels ordinaires, mais passer par
un système de collecte sélective.
Après avoir vérifié les termes et conditions du contrat de vente,
l’utilisateur final est donc prié de contacter le fournisseur du
dispositif, maison mère ou revendeur, pour mettre en œuvre le
processus de collecte et mise au rebut.

INSTRUCTION MANUAL
7/63 87-900-937-01(I)
GENERAL INFORMATION
This equipment is destined for use by professionals. The user
should read this instruction manual and any other additional
information supplied by Varian before operating the equipment.
Varian will not be held responsible for any events occurring due
to non-compliance, even partial, with these instructions, im-
proper use by untrained persons, non-authorized interference
with the equipment or any action contrary to that provided for by
specific national standards.
The DS102 1Ph, DS202 1Ph, DS302 1Ph, DS402 1Ph, DS402
3Ph, DS602 1Ph and DS602 3Ph pumps are dual-stage, rotary
vane pumps oil sealed, driven by a single-phase or three-phase
electric motor.
These high vacuum pumps are suitable for pumping non corro-
sive gases.
The following paragraphs contain all the information necessary
to guarantee the safety of the operator when using the equip-
ment. Detailed information is supplied in the appendix "Techni-
cal Information".
This manual uses the following standard protocol:
WARNING!
The warning messages are for attracting the attention of the
operator to a particular procedure or practice which, if not fol-
lowed correctly, could lead to serious injury.
CAUTION
The caution messages are displayed before procedures which,
if not followed, could cause damage to the equipment.
NOTE
The notes contain important information taken from the text.
STORAGE
When transporting and storing the pumps, the following envi-
ronmental requirements should not be exceeded:
−temperature: from -20° to +70 °C
−relative humidity: 0 - 95% (non-condensing)
PREPARATION FOR INSTALLATION
The pump is supplied in a special protective packing. If this
shows signs of damage which may have occurred during trans-
port, contact your local sales office.
Total weight of the pack, including the pump, is approx. 32 Kg.
When unpacking the pump, be sure not to drop it and avoid any
kind of sudden impact or shock vibration to it.
Do not dispose of the packing materials in an unauthorized
manner. The material is 100% recyclable and complies with
EEC Directive 85/399.
NOTE
Normal exposure to the environment cannot damage the pump.
Nevertheless, it is advisable to keep it closed until it is installed
in the system, thus preventing any form of pollution by dust.
INSTALLATION
Do not install or use the pump in an environment exposed to
atmospheric agents (rain, snow, ice), dust, aggressive gases,
or in explosive environments or those with a high fire risk. Dur-
ing operation, the following environmental conditions must be
respected:
−temperature: from +12 °C to +40 °C
−relative humidity: 0 - 95% (non-condensing)
WARNING!
Protect against short circuits and overload by installing on Var-
ian Device electrical main line an automatic circuit breaker of
proper capacity (see table here below):
P/N 110 Vac 220 Vac 380 Vac
949-9315 10 A 6 A
949-9320 10 A 6 A
949-9325 10 A 6 A
949-9330 16 A 7.5 A
949-9331 6 A 6 A
949-9335 16 A 7.5 A
949-9336 6 A 4 A
CAUTION
Before starting the pump, fill up with lubricating oil as the pump
is delivered empty.
WARNING!
Take out the protective caps on the suction and exhaust
flanges before doing anything else. In the event of an acciden-
tal start-up, the air inside the pump could violently expel the
protective caps and harm the operator.
WARNING!
During installation, pay maximum attention that the suction
flange is connected to the vacuum chamber and the exhaust
flange is not closed (see the following figure).
The pump must not be used as a compressor.
Maximum pressure inside the oil container must not exceed 1.5
bar (abs.)
Non-observance of these precautions may be dangerous for
the machine and the operator.

INSTRUCTION MANUAL
8/63 87-900-937-01(I)
CAUTION
Check that your electrical mains voltage corresponds to that
indicated on the motor’s plate.
Connect the pump to the power supply.
CAUTION
Pay special attention to the three-phase motor, where an inver-
sion of polarity causes inversion of the direction of rotation of
the pump with consequent possibilities of mechanical damage.
USE
Before being put into service, in order to reach maximum vac-
uum, the pump must be left running for about an hour with the
gas ballast valve open. This will eliminate any humidity from the
oil.
There are no special procedures for switching the pump on; it
needs only to be connected to the electric power by means of
the bipolar switch (version with single-phase motor) or of the
multipolar switch (version with three-phase motor).
WARNING!
The pump is designed for operation with neutral or non-
corrosive fluids. It is absolutely forbidden to use potentially ex-
plosive or flammable substances.
There are no special procedures for switching the pump off; it
needs only to be disconnected from the electric power by
means of the bipolar switch (version with single-phase motor)
or of the multipolar switch (version with three-phase motor).
MAINTENANCE
Personnel responsible for pump operation and maintenance
must be well-trained and must be aware of the accident preven-
tion rules.
WARNING!
Death may result from contact with high voltages. Always take
extreme care and observe the accident prevention regulations
in force.
WARNING!
When machine is powered take care on account of moving
parts and high voltages.
WARNING!
If you have to perform maintenance on the pump after a con-
siderable time in operation, leave it to cool as temperature of
the outer surface may be in excess of 60 °C.
WARNING!
Always disconnect the power supply to the pump before start-
ing maintenance work. Place a special warning signs over the
power supply breaker switch: MACHINE UNDERGOING
MAINTENANCE - DO NOT POWER ON. When finished, re-
move the safety warning.
WARNING!
Do not change the oil immediately after stopping the machine
as the oil temperature may still be high.
CAUTION
When replacing a part, take great care. Pay special attention to
the three-phase motor, where an inversion of polarity causes
inversion of the direction of rotation of the pump with conse-
quent possibilities of mechanical damage.
NOTE
Before returning the pump to the constructor for repairs the
"Health and Safety" sheet attached to this instruction manual
must be filled-in and sent to the local sales office. A copy of the
sheet must be inserted in the pump package before shipping.
If a pump is to be scrapped, it must be disposed of in accor-
dance with the specific national standards.
DISPOSAL
Meaning of the "WEEE" logo found in labels
The following symbol is applied in accordance with the EC
WEEE (Waste Electrical and Electronic Equipment) Directive.
This symbol (valid only in countries of the European Com-
munity) indicates that the product it applies to must NOT be
disposed of together with ordinary domestic or industrial waste
but must be sent to a differentiated waste collection system.
The end user is therefore invited to contact the supplier of the
device, whether the Parent Company or a retailer, to initiate the
collection and disposal process after checking the contractual
terms and conditions of sale.

TECHNICAL INFORMATION
9/63 87-900-937-01(I)
SECTION I
TECHNICAL DESCRIPTION
The DS102 1Ph, DS202 1Ph, DS302 1Ph, DS402
1Ph, DS402 3Ph, DS602 1Ph and DS602 3Ph
pumps are dual-stage, rotary vane pumps oil
sealed, driven by a single-phase or three-phase
electric motor.
These vacuum pumps are suitable for pumping
non corrosive gases.
The main features are:
- all parts in direct contact with the fluid pumped
are free of copper alloys;
- all materials are carefully selected to provide
extended life;
- a high capacity gas ballast device allow to
pump condensable vapors;
- all the parts composing the pump are fully re-
placeable due to the close machining toler-
ances and to the centering obtained by using
reference pins;
- due to its design features and low number of
gaskets, the pump requires little maintenance,
disassembly and reassemble are easy and
require minimal time.
The pump works with force-feed lubrication, pro-
vided by an auxiliary gear-pump driven by the rotor
of the vacuum pump itself. This ensures proper lu-
brication even when pressures are close to at-
mospheric.
The entire pump functional block is immersed in
the oil contained in the casing. The oil
guar3antees perfect sealing of the discharge
valves, enters the pump to ensure lubrication and
sealing of the parts inside, facilitates heat dissipa-
tion and reduces pump noise.
The pump is equipped with a special anti-
suckback device which automatically isolates the
vacuum system when the pump stops. This avoids
rises in pressure or oil flow in the vacuum system
while air is allowed back into the stator chambers.
The air entering the pump after the anti-suckback
device has closed prevents the oil in the casing
from filling the stator chambers.
The inner seals are achieved by the lubricating oil,
thanks to the close machining tolerances.
There is only one oil seal on the rotor shaft, the
one preventing oil from seeping out of the pump.
This seal acts on a bushing fitted onto the shaft.
Simple replacement of this seal grants the rotor a
practically unlimited life (pumps DS402 1Ph,
DS402 3Ph, DS602 1Ph, DS602 3Ph). On the
DS102 1Ph, DS202 1Ph and DS302 1Ph pumps,
this seal acts on a surface-hardened area of the
shaft guaranteeing long rotor life.
The vacuum pumps are connected directly to the
electric motor through a flexible coupling, so that
motion is transmitted even in case of poor align-
ment.
A fan fitted on the joint and housed in the pump
support produces a forced air flow over the finned
surfaces of the casing to avoid oil overheating.
LUBRICATION
The pump’s lubricating system is force-feed type.
Oil circulation is obtained by means of a gear
pump connected to the rotor shaft.
The oil is drawn through a gauze filter to prevent
any foreign bodies from entering the pump.
Shunt-mounted on the delivery line is a hydraulic
piston which, besides actuating the anti-suckback
device (see ANTI-SUCKBACK DEVICE), also
regulates pressure by discharging excess oil flow
directly into the tank.
The required flow of oil under pressure passes
through ducts that are drilled in the walls of the
pump and lubricates the bushings and the inside
parts.
INLET PORT
OUTLET PORT

TECHNICAL INFORMATION
10/63 87-900-937-01(I)
VACUUM SEALS
A special feature of this pump is the low number of
gaskets that are employed.
The seals in the circuit are obtained by means of
VITON gaskets.
The careful surface finish of the various parts of
the pump means that vacuum sealing of the func-
tional block is ensured by the film of oil separating
metal surfaces. Sealing of the rotor shaft is guar-
anteed by a rotating gasket with dust-guard lip.
The suction flange and duct are sealed by mean of
OR gaskets.
GAS BALLAST VALVE
When the pump sucks in vapors, these condense
during compression and mix with the oil, forming
an emulsion (an aqueous vapor, for example) or a
solution (organic solvent vapors, for example).
A number of problems arise from this, such as the
impossibility of obtaining high vacuums, the altera-
tion of the properties of the oil, could cause scaling
on parts of the pump.
To avoid this, during compression at the second
stage, atmospheric air is let into the pump through
an adjustable valve, or “gas ballast valve”, located
at the top of the pump.
In this way, the discharge valve of the second
stage opens through the effect of the atmospheric
air before the partial pressure of the vapor reaches
saturation point, thus preventing condensation
from occurring. The vapors are expelled mixed
with air.
ANTI-SUCKBACK DEVICE
The pump is equipped with a special anti-
suckback device to avoid air pressure rises and/or
oil backflow towards the evacuated vessel when
the pump is switched off. This device has a shutter
which automatically closes the suction duct.
In this way the pump and vacuum system are
completely isolated from each other and air can
enter the pump without any risk for the vacuum
produced in the system.
The device includes some special features,
namely:
- drive obtained avoiding any form of contami-
nation of the inlet duct by fluids (oil and/or air)
used to command the shutter. Thanks to this,
when the pump is started again, the pump-
down to vacuum conditions is extremely fast
as these contaminants are not present and no
degassing is therefore required;
- suction flange maintained closed even when
the pump is idle, so that pollutants cannot en-
ter from the environment and no oil can over-
flow from the pump.

TECHNICAL INFORMATION
11/63 87-900-937-01(I)
View of the pump

TECHNICAL INFORMATION
12/63 87-900-937-01(I)
Legend (cf. figure View of the pump)
N° Description DS 102 DS202 DS302 DS402 DS602
1 Electric motor SR03700702 SR03700702 SR03700702 SR03700703 SR03700703
1A Electric motor 370-450W SR03700865 SR03700865 SR03700865
1B Three phase electric motor SR03700922 SR03700922 SR03700922 SR03700704 SR03700704
2 Rubber foot
3 Screw
4 Screw
5 Screw
7 Spacer
8 Motor support
9 Handle
10 Screw
11 Right sideplate
12 Board
14 Screw
15 Support plate
16 Cylindrical pin (4) - (1) (4) - (2) (4) - (2) (5) - (3) (5) - (3)
17 Screw
18 Rubber crown (4) - (1) (4) - (2) (4) - (2) (5) - (3) (5) - (3)
19 Half-joint with fan
20 Half-joint (pump side)
21 Oil-seal ring (4) - (1) (4) - (2) (4) - (2) (5) - (3) (5) - (3)
22 Special screw
23 OR gasket (4) - (1) (4) - (2) (4) - (2) (5) - (3) (5) - (3)
24 Gas Ballast Valve knob SR03700219 SR03700219 SR03700219 SR03700219 SR03700219
25 Half-plate
26 Inlet screen SR03700237 SR03700237 SR03700237 SR03700237 SR03700237
27 OR gasket (4) - (1) (4) - (2) (4) - (2) (5) - (3) (5) - (3)
28 Suction flange
29 Anti-suckback shutter (4) - (1) (4) - (2) (4) - (2) (5) - (3) (5) - (3)
30 Piston
31 OR gasket (4) - (1) (4) - (2) (4) - (2) (5) - (3) (5) - (3)
32 Casing gasket (4) - (1) (4) - (2) (4) - (2) (5) - (3) (5) - (3)
33 Inner plate SR03700260 SR03700260 SR03700260 SR03700362 SR03700362
34 Pump support
35 Anti-wear bushing SR03700370 SR03700370
36 OR gasket (4) - (1) (4) - (2) (4) - (2) (5) - (3) (5) - (3)
37 Kei motor side SR8999980101 SR8999980101 SR8999980101 SR8999980301 SR8999980301
38 First stage vane (1) (2) (2) (3) (3)
39 First stage rotor SR03700273 SR03700319 SR03700319 SR03700371 SR03700371
40 Spring (4) - (1) (4) - (2) (4) - (2) (5) - (3) (5) - (3)
41 Tongue SR8999980001 SR8999980001 SR8999980001 SR8999980401 SR8999980401
42 Second stage vane (1) (2) (2) (3) (3)
43 Second stage rotor SR03700269 SR03700269 SR03700269 SR03700367 SR03700367
44 Tie-rod SR03700209 SR03700308 SR03700308 SR03700335 SR03700335
45 OR gasket (4) - (1) (4) - (2) (4) - (2) (5) - (3) (5) - (3)
46 Bracket
47 Screw
49 Valve cover plate
50 Valve spring (4) - (1) (4) - (2) (4) - (2) (5) - (3) (5) - (3)

TECHNICAL INFORMATION
13/63 87-900-937-01(I)
N° Description DS 102 DS202 DS302 DS402 DS602
51 Valve gasket (4) - (1) (4) - (2) (4) - (2) (5) - (3) (5) - (3)
52 First stage stator SR03700261 SR03700316 SR03700495 SR03700363 SR03700419
53 Middle plate SR03700262 SR03700262 SR03700262 SR03700421 SR03700421
56 GasBallast Valve shutter (4) - (1) (4) - (2) (4) - (2) (5) - (3) (5) - (3)
57 GasBallast Valve spring (4) - (1) (4) - (2) (4) - (2) (5) - (3) (5) - (3)
58 Second stage stator SR03700321 SR03700321 SR03700321 SR03700364 SR03700364
59 Oil pump joint SR03700280 SR03700280 SR03700280 SR03700390 SR03700390
60 Special screw
61 End plate SR03700285 SR03700285 SR03700285 SR03700391 SR03700391
62 Tongue
63 Washer
64 Nut
69A External oil pump gear SR03700281 SR03700281 SR03700281 SR03700281 SR03700281
69B Internal oil pump gear SR03700277 SR03700277 SR03700277 SR03700277 SR03700277
70 Oil pump cover
71 Screw
73 Plate
74 Filter
75 Casing
76 Exhaust flange
77 OR gasket (4) - (1) (4) - (2) (4) - (2) (5) - (3) (5) - (3)
78 Oil fill plug 03.701218 03.701218 03.701218 03.701218 03.701218
79 Oil drain plug SR03700256 SR03700256 SR03700256 SR03700256 SR03700256
80 Oil drain plug gasket SR03700256 SR03700256 SR03700256 SR03700256 SR03700256
81 Left sideplate
83 Spring
84 Filter
85 Flange
86 Sight glass 03.701326 03.701326 03.701326 03.701326 03.701326
87 OR gasket (4) - (1) (4) - (2) (4) - (2) (5) - (3) (5) - (3)
99 Special screw
100 Piston
101 Arm
102 Spring (1) (2) (2) (3) (3)
103 OR gasket (4) - (1) (4) - (2) (4) - (2) (5) - (3) (5) - (3)
104 OR gasket (4) - (1) (4) - (2) (4) - (2) (5) - (3) (5) - (3)
105 Sleeve
106 Spring (1) (2) (2) (3) (3)
107 Ring (4) - (1) (4) - (2) (4) - (2) (5) - (3) (5) - (3)
108 Arm
109 Insert
110 Special washer
111 Screw
NOTES
(1) Part of DS 102 Major Maintenance Kit (P/N 9499380)
(2) Part of DS 202-302 Major Maintenance Kit (P/N9499381)
(3) Part of DS 402-602 Major Maintenance Kit (P/N 9499382)
(4) Part of DS 102-202-302 Minor Maintenance Kit (P/N 9499370)
(5) Part of DS 402-602 Minor Maintenance Kit (P/N 9499371)

TECHNICAL INFORMATION
14/63 87-900-937-01(I)
TECHNICAL DATA
The following table lists the main technical data of the DS102 1Ph, DS202 1Ph, DS302 1Ph, DS402 1Ph,
DS402 3Ph, DS602 1Ph and DS602 3Ph pumps.
TECHNICAL DATA Hz UNITS DS102 DS202 DS302 DS402 DS602
FREE AIR DISPLACEMENT 60 l/min (cfm) 114 (4) 192 (6,8) 285 (10) 410 (14,5) 605 (21,4)
50 l/min (m3/h) 95 (5,7) 160 (9,6) 237 (14,2) 342 (20,5) 540 (30,2)
PUMPING SPEED * 60 cfm 3,5 5,8 8,2 12,3 18,3
50 m3/h 5 8,3 11,6 17,4 26
ULTIMATE PARTIAL PRESSURE * mbar 10-4 10-4 10-4 10-4 10-4
ULTIMATE TOTAL PRESSURE * mbar 2⋅10-3 2⋅10-3 2⋅10-3 2⋅10-3 2⋅10-3
ULTIMATE TOTAL PRESSURE WITH GAS BALLAST * mbar 2⋅10-2 2⋅10-2 2⋅10-2 1⋅10-2 1⋅10-2
WATER VAPOR TOLERANCE mbar 15 15 20 30 30
WATER VAPOR CAPACITY g/h 60 100 160 350 550
OIL CAPACITY min/max l 0,3/0,5 0,4/0,6 0,4/0,6 0,6/1 0,6/1
MOTOR RATING 1ph 50/60 kW 0,45/0,55 0,45/0,55 0,45/0,55 0,75/0,90 0,75/0,90
MOTOR RATING 3ph 50/60 kW 0,75/0,90 0,75/0,90
NOMINAL ROTATION SPEED 50 rpm 1500 1500 1500 1500 1500
60 rpm 1800 1800 1800 1800 1800
OIL TEMPERATURE °C 50 50 52 70 72
(pump operating) ** °F 122 122 126 158 162
Installation category II
Pollution degree 2
OPERATING TEMPERATURE RANGE °C 12 - 40 12 - 40 12 - 40 12 - 40 12 - 40
WEIGHT Kg 22 24 24 36 36
lb 48 53 53 79 79
INLET FLANGE DN 25KF 25KF 25KF 25KF 25KF
EXHAUST FLANGE DN 25KF 25KF 25KF 25KF 25KF
Dimensions (cf. also next table):
- length, 1ph mm 454 491 491 530 530
- width mm 134 134 134 164 164
- height mm 212 212 212 242 242
Input single phase versions *** Nominal voltages: 50 V 100
200-240 100 200-240 100
200-240 100
200-240 100
200-240
60 V 100-120
200-230 100-120 200-230 100-120
200-230 100-120
200-230 100-120 200-230
Maximum currents: 50 A 8,8
5,4 8,8 5,4 8,8 5,4 11,8 6,2 11,8 6,2
60 A 8,8
4,4 8,8 4,4 8,8 4,4 12,8 6,4 1,8 6,4
* According to PNEUROP 6602
** At ultimate total pressure, 20 °C (68 °F) room temperature
*** For more details about the electrical motors see pages from 17 to 20

TECHNICAL INFORMATION
15/63 87-900-937-01(I)
DIMENSIONS
MODEL UNITS A B C D H L M N P R W
DS102 mm
inch 30 1,18 30 1,18 35 1,38 3 0,12 212 8,3 430 16,9 250 9,8 100 3,9 105 4,1 165 6,5 132 5,2
DS202 mm
inch 30 1,18 30 1,18 35 1,38 3 0,12 212 8,3 467 18,4 250 9,8 100 3,9 105 4,1 205 8,1 132 5,2
DS302 mm
inch 30 1,18 30 1,18 35 1,38 3 0,12 212 8,3 467 18,4 250 9,8 100 3,9 105 4,1 205 8,1 132 5,2
DS402 mm
inch 40 1,57 40 1,57 40 1,57 6 0,24 242 9,5 541 21,3 261 10,3 130 5,1 100 3,9 230 9,1 164 6,5
DS602 mm
inch 40 1,57 40 1,57 40 1,57 6 0,24 242 9,5 541 21,3 261 10,3 130 5,1 100 3,9 230 9,1 164 6,5
Pump dimensions
