Amanngirrbach ARTEX CT User manual

_Gebrauchsanweisung
_User Manual
_Mode d’emploi
_Istruzioni d’uso
_Modo de empleo
Registrieren | Artikulieren
Registration |Articulation
Enregistrement de l’occlusion
Montage sur articulateur
Registrazione |Messa in
articolatore
Registro |Articulación

_Deutsch 04 - 04
_English 05 - 05
_Française 06 - 06
_Italiano 07 - 07
_Español 08 - 08

1
2
3
4
5
6
7

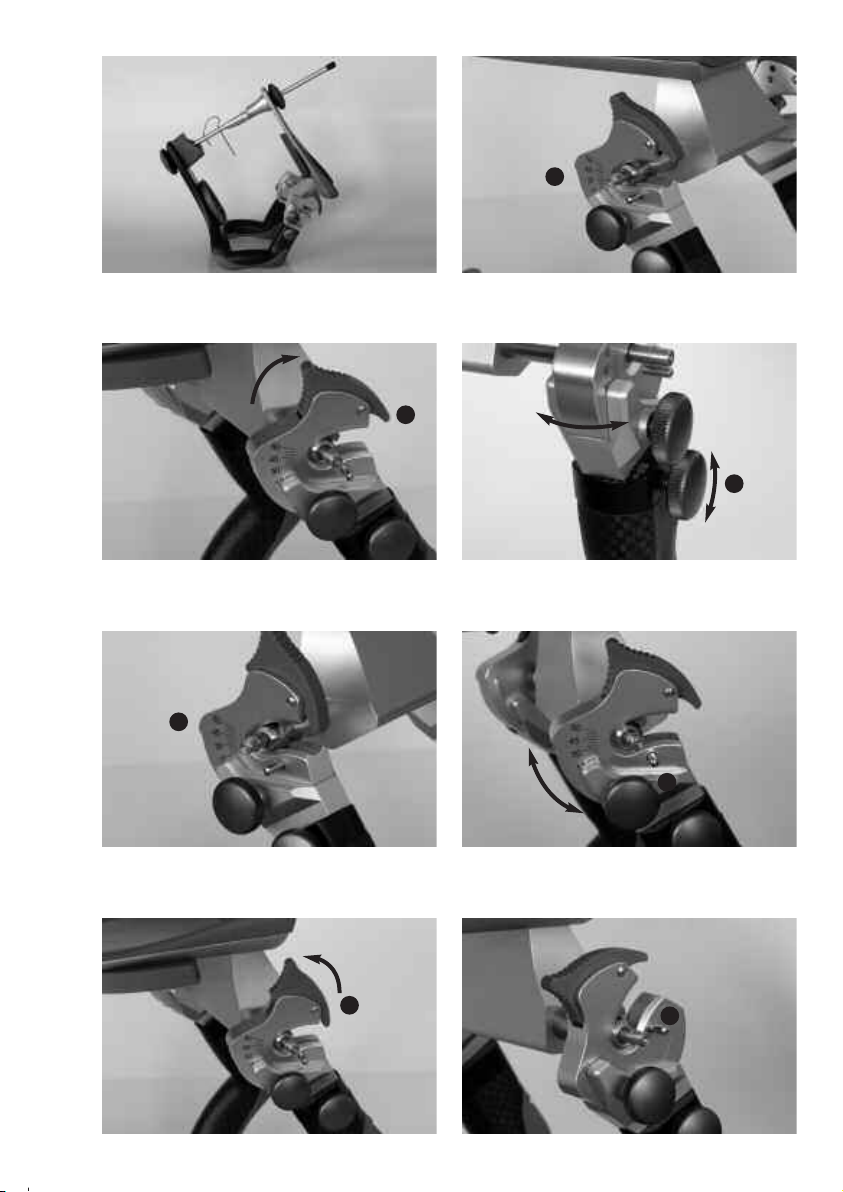

ZENTRIK ÖFFNEN
Riegelblatt (1) mit dem Daumen nach oben
schwenken. Das Artex-Oberteil lässt sich frei nach
hinten führen. Posterior begrenzt das Riegelblatt
den Weg und verhindert das Herausfallen des
Artex-Oberteils.
Geöffnete Zentrik (2),die Kondylenkugel ist frei-
gegeben.
ZENTRIK SCHLIESSEN
Riegelblatt (3) nach unten drücken: Die Kunst-
stoffzunge zentriert die Kondylenkugel in der
tiefsten Position der Kondylenbahn. Mit dem
Oberteil ist nur eine Rotation möglich.
Geschlossene Zentrik (4):Die Kondylenkugel ist
über die Kunststoffzunge fixiert.
BENNETTWINKELEINSTELLUNG
Bennett-Stellschraube (5) lösen, Kondyle auf
gewünschte Position drehen und über Stell-
schraube fixieren. Einstellmöglichkeiten des
Bennettwinkels 0° bis 20°.
Abb.: Bennettwinkel = 0°.
EINSTELLEN DER KONDYLENBAHN-
NEIGUNG (HKN)
Kondylen-Stellschraube (6) lösen. Kondyle auf
gewünschte Neigung einstellen und mit Stell-
schraube fixieren. Einstellmöglichkeiten der HKN
von -15°bis +60°.
Abb.: HKN = +15°.
ARBITRÄRSTIFT
Soll der Gesichtsbogen direkt am Artikulator
„arbiträr“, d. h. über die Bohrung an den Ohrkugeln
adaptiert werden, somuss das Kondylargehäuse
auf 60°, der Bennettwinkel auf 0° eingestellt
sein. In dieser Stellung gibt der Arbiträrstift die
(mittelwertige) Position der Ohröffnung wieder,
an welcher der Gesichtsbogen am Patienten
angelegt war. (Adaption am Achsmittelpunkt ist
immer zu bevorzugen.)
GEBRAUCHSANWEISUNG
ARTEX®CT
_ Anatomische Frontzahnführung
Winkel der Protrusionsspur = 40°
Winkel bei Lateralbewegung variiert von 30
bis 40°, je nach eingestelltem Bennettwinkel.
_ Kontrolle der Zentrikjustage bei Artex CN
und CT
Wenn das Artikulatorenoberteil ein Lateral-
spiel hat, ist dieser Seitverschub durch ein
„Klick-Geräusch“ hör- und spürbar. In diesem
Fall muss die Zentrik nachjustiert werden.
Dabei wie folgt vorgehen:
_ Bennettwinkel auf 10° einstellen
_ Zentrikverriegelung schließen
_ Gewindestifte an der Unterseite des
Rückenteils mit Inbusschlüssel lösen.
_ Frontzahnführungsstift im anatomisch
geformten Frontzahnführungsteller in der
Nullstellung mittig ausrichten.
_Artikulatorenoberteil in dieser Position
festhalten.
Dabei die linke Halbachse bis zum Anschlag
nach außen ziehen und mit Hilfe des Inbus-
schlüssels den Gewindestift anziehen. Mit der
rechten Halbachse entsprechend verfahren.
_ Allgemeine Hinweise
Artikulatoren sind Präzisionsinstrumente,
deshalb sollten einige Hinweise im Umgang
mit Artikulatoren beachtet werden.
_ Regelmäßige Kontrolle des Achsen-Kugel-
Systems und der Kondylenbahn auf Verschmut-
zung erhält die Leichtgängigkeit der Kugel auf
der Achse und sichert die Funktionalität des
Artikulators. Verschmutzungen in diesem
Bereich durch Abdampfen entfernen, an-
schließend Trockenblasen.
_ Artikulator nicht in Ausbrühgerät, Drucktopf
oder Ultraschallbad stellen
_ Zur Reinigung und Pflege nur Reinigungsmit-
tel verwenden, die für Leichtmetalle geeignet
sind. Verwendung der Reinigungsmittel nur
nach Herstellerangaben. Reinigungsmittel mit
pH <5 und >8 dürfen nicht eingesetzt werden,
da diese die Eloxalflächen beschädigen können.
WARN- UND
SICHERHEITSHINWEISE:
!
D
4
Zubehör/Einzelteile:
Art.Nr.:
217330Modellplatten blau, Paar
217331 Modellplatten blau, 50er-Pckg.
215250 Retentionsscheiben

OPEN CENTRIC
Swivel locking (1) bar upwards with the thumb;
the top part of the Artex can be guided back-
wards freely. The locking bar limits travel in a
posterior direction and prevents the top part of
the Artex falling out.
Centric open (2),condyle ball released.
CLOSE CENTRIC
Press locking (3) bar down; the plastic tongue
centres the condyle ball in the lowest position of
the condyle path. Only rotation is possible with
the top part.
Centric closed (4):the condyle ball is fixed in
position by the plastic tongue.
SETTING BENNETT ANGLE
Open the Bennett setting screw (5),turn condyle
to desired position and fix position with the set-
ting screw. Bennett angle can optionally be set
from 0° to 20°.
Fig.: Bennett angle = 0°.
SETTING CONDYLE PATH
Open the condyle setting screw (6).Set condyle
todesired inclination and fix position with setting
screw. HCI can be set from -15° to +60°.
Fig.: HCI = +15°.
ARBITRARY PIN
If the facebow is to be adapted “arbitrarily”
directly on the articulator, i.e. via the bore on the
ear balls, the condylar box has to be set at 60°
and the Bennett angle at 0°. In this position, the
arbitrary pin reproducesthe (average-value)
position ofthe ear opening at which the facebow
was held up to the patient. (Adaptation at the
axis mean pointis alwayspreferable).
MANUAL
ARTEX®CT
_ Anatomical anterior guidance
Angle of protrusion track = 40°;
on lateral movements the angle varies between
30and 40°, according to the predetermined
Bennett angle
_ How to check the centric adjustment of
Artex CN and Artex CT
If the upper part of the articulator has lateral
play, this deviation to the side can be heard and
felt by a "click". In this case, it is necessary to
readjust the centric.
Then, please proceed as follows:
_ Set the Bennett angle to 10°.
_ Close the centric lock.
_ Unscrew the thread pins at the bottom of
the rear part using an allen wrench.
_ In the anatomically shaped anterior guidance
plate, the anterior guidance pin is centrally
adjusted at zero.
_ Hold the upper articulator part in this position.
At the same time, pull the left semi-axis out-
wardly until reaching the stop, and use the allen
wrench to tighten the thread pin. Now proceed
in the same way with the right semi-axis.
_ General information
Articulators are precision instruments.
Therefore, it is important to handle them with
care.
Please read the following notes:
_ Periodically check if the axis-joint system and
the condylar paths are clean in order to main-
tain the smooth mobility of the condyle in the
axis and thus maintain the functionality of the
articulator.
_ Removedirtin this area with a steamcleaner,
then blowdry.
_Do notplacethe articulator in a boil-out unit, a
pressurepotor an ultrasonic bath.
_ For cleaning and care,use only cleaning
agentsthat aresuitable for light metals.
Regarding the use ofthe cleaning agent,
please follow the instructions of the according
manufacturer. Do not use cleaning agents with
apH <5 or >8 since those might damage the
anodized surfaces.
WARNINGS AND
SAFETY ASPECTS:
!
GB
5
Accessories/single components:
Order No.
217330 Base Plates blue, pair
217331 Base Plates blue, 50/Pkg.
215250 Retention Disk

OUVREZ LA CENTRIQUE
Faites pivoter (1) la plaque à glissière avec le
pouce, vers le haut. La partie supérieure de
l'Artex se laisse diriger vers l'arrière. A l'arrière,
la plaque à glissière limite le déplacement et
empêche la partie supérieure de l'Artex de
tomber.
La centrique ouverte (2),la boule condylienne
est libre.
FERMEZ LA CENTRIQUE
Appuyez sur (3) la plaque à glissière vers le bas:
la languette de plastique centre la boule condyli-
enne dans la position la plus basse de la trajec-
toire condylienne. Vous ne pouvez faire qu'une
rotation avec la partie supérieure.
Centrique fermée (4) :la boule condylienne est
fixée sur la languette en plastique.
RÉGLAGE DE L'ANGLE DE BENNETT
Dévissez la vis de réglage de Bennett (5),en
tournant placez le condyle dans l'angle désiré de
Bennett et fixez-le sur la vis de réglage.
Possibilité de placer l'angle de Bennett de 0° à
20°.
Illustration: Angle de Bennett = 0°
RÉGLAGE DE L'INCLINAISON DE LA
TRAJECTOIRE CONDYLIENNE (I.T.C.)
Dévissez la vis de réglage du condyle (6).En
tournantplacez le condyle dans l'inclinaison
désirée et fixez-le sur la vis de réglage.
Possibilité de réglage de 1.T.c. de -15° à +60°.
Illustration: 1.T.c. = + 15°.
TIGE ARBITRAIRE
Si l'arc facial doit être adapté directement sur
l'articulateur de façon « arbitraire », c'est-à-dire
au-dessus du trou vers les boules auriculaires,
alorsle logement condylien doit être réglé à 60°
et l'angle de Bennett à 0°. Dans cette position, la
tige arbitraire donne la position (moyenne) de la
capsule auriculaire, sur laquelle l'arc facial du
patient était posé. (II vaut mieux choisir une
adaptation au centre de l'axe).
MODE D’EMPLOI
ARTEX®CT
_ Guide antérieur anatomique
Angle du trajet de propulsion : 40°
Angle du déplacement latéral : Il est compris
entre 30 et 40°. Sa valeur exacte dépend de
l’angle de Bennett qui a été réglé.
_ Contrôle du réglage de la relation centrée
sur les Artex CN et CT
Si la branche supérieure de l’articulateur a du
jeu latéral, ce décalage se remarque au bruit
(clic). En pareil cas, il est nécessaire de procéder
àun réajustement de la relation cen trée en
procédant comme suit :
_ Régler l’angle de Bennett sur 10°.
_ Fermer le système de blocage en relation cen
trée.
_ Dévisser avec une clé Allen les tiges filetées
situées sous la partie dorsale.
_Positionner la tige incisive au centre du plateau
incisif anatomique, en position O.
_ Maintenir la branche supérieure de l’articula-
teur dans cette position puis sortir jusqu’au
point de butée l’axe gauche et, avec la clé
Allen, serrer la tige filetée. Ensuite, procéder
de même pour l’axe droit.
_ Indications d’ordre général
Un articulateur étant un appareil de précision,
il convient de respecter certaines règles quant
àson utilisation. Ces règles sont les suivantes :
_ Contrôler régulièrement si le système axeboule
et le chemin de roulement du condyle ne sont
pas encrassés. Cela, afin de garantir une
mobilité optimale de la boule sur l’axe et un
fonctionnement correct de l’articulateur.
_ Eliminer les saletés présentes à cet endroit à
la vapeur puis sécher avec la soufflette.
_ Ne pas mettre l’articulateur dans une ébouil-
lanteuse,dans un polymérisateur ou un bac à
ultrasons.
Pour nettoyer l’articulateur, en faire l’entretien,
utiliser uniquementdesproduitsnettoyants
prévus pour lesalliageslégers.
Bien utiliser cesproduits conformément aux
instructions du fabricant.
Ne pas utiliser de produits nettoyants présentant
un pH < 5 ou > 8 car ils abîmeraient les parties
anodisées de l’appareil.
MISES EN GARDE ET
CONSIGNES DE SÉCURITÉ:
!
F
6
Accessoires / pièces détachées :
N° d’art.
217330 Plaques pour modèle, bleues, 2 plaques
217331Plaquespour modèle,50/paquet
215250 Plaques de rétention

SBLOCCARE LA CENTRICA
Spostare la (1) linguetta di bloccaggio con il pol-
lice verso l'alto per sbloccare la parte superiore
dell'Artex. In questa posizione la linguetta di
bloccaggio delimita posteriormente il tragitto del
condilo ed impedisce quindi un'uscita accidentale
dello stesso.
Centrica sbloccata (2),la sfera condiloidea
dispone ora di libertà di movimento.
BLOCCARE LA CENTRICA
Spingere la (3) linguetta di bloccaggio verso il
basso: la linguetta in plastica obbliga la sfera
condiloidea nella posizione più bassa del tragitto
condiloideo, nella posizione di centrica. Ora l'uni-
co movimento consentito alla parte superiore è
quello rotatorio.
Centrica bloccata (4):La sfera condiloidea è
bloccata dalla linguetta di plastica.
REGOLAZIONE DELL'ANGOLO DI BENNETT
Allentare la rotella di fissaggio Bennett (5),
impostare la scatola condiloidea all'angolo di
Bennett desiderato e fissare la posizione strin-
gendo la rotella di fissaggio. La gamma dell'an-
golo di Bennett va da O a 20°.
Fig.: Angolo di Bennett = 0°.
REGOLAZIONE DELLA PENDENZA DEL
TRAGITTO CONDILOIDEO (PTC)
Allentare la rotella di fissaggio PTC (6),posizio-
narela scatola condiloideanella pendenzades-
iderataestringerela rotella di fissaggio. La
gamma della pendenza del tragitto condiloideo
va da -15° a +60°.
Fig.: Pendenza del tragitto condiloideo + 15°.
PERNO ARBITRARIO
Sesi desidera adattare l'arco facciale direttamen-
teall'articolatore in posizione arbitraria, ovvero
in corrispondenza del foro nei pomelli, allora
occorre impostare la pendenza a 60° e l'angolo
di Bennett a 0°. In questa posizione il perno arbi-
trario rappresenta (secondo valori medi) la posi-
zione del meato acustico, nella quale è stato
applicato l'arco facciale sul paziente. (Rimane
tuttavia preferibile l'adattamento al centro dell'-
asse).
ISTRUZIONI D’USO
ARTEX®CT
_ Guida incisale anatomica
Angolo del tragitto protrusivo = 40°
Con il movimento laterale l’angolo varia da 30 a
40°, a seconda dell’angolo di Bennett impostato.
_ Controllo della registrazione della centrica
con Artex CN e CT
Sela parte superiore dell’articolatore ha un
giocolaterale, percepibile da un “clic“, effet-
tuare un’ulteriore registrazione della centrica.
Procedere nel modo seguente:
_ impostare l’angolo di Bennett su 10°
_ chiudere il blocco in centrica
_ allentare i perni filettati nella parte inferiore
sul retro usando una chiave a brugola
_ posizionamento centrale del perno di guida
incisale sul piatto anatomico, in posizione zero
_ tenere la parte superiore dell’articolatore ferma
in questa posizione, tirare verso l’esterno
l‘asse sinistro fino all’arresto e stringere il
perno filettato con la chiave a brugola.
Ripetere il procedimento con l‘asse destro.
_ Indicazioni generali
Articolatori sono strumenti di precisione, quin-
di, per il loroutilizzo,ènecessario seguire
alcune indicazioni:
_ controllare regolarmentela pulizia del sistema
di sfere/assi ed il tragitto condilare per garan-
tireil funzionamento scorrevole della sfera sul-
l’assenonché la funzionalità dell’articolatore
firimuovere eventuali contaminazioni con la
vaporizzatrice, asciugare con aria;
_ non inserirel’articolatore nell’autoclave, nella
pentola a pressione oppure nel bagno ad ultra-
suoni
_ per la pulizia e la cura dell’articolatore utiliz-
zare solo detergenti adatti ai metalli leggeri;
per l’impiego dei detergenti seguire le indi-
cazioni del produttore;
non usare detergenti con pH <5 e >8 perché
potrebbero danneggiare le superfici anodizzate.
AVVERTENZE DI
SICUREZZA:
!
I
7
Accessori e parti di ricambio:
Codice:
217330 Piastre di modello, blu, coppia
217331 Piastre di modello, 50pz
215250 Dischi di ritenzione

ABRIR EL CENTRAJE
Girar hacia (1) arriba con el pulgar la lámina de
bloqueo. La parte superior del Artex se puede
llevar libremente hacia atrás. En la posición pos-
terior, la lámina de bloqueo limita el recorrido e
impide que se salga la parte superior del Artex.
Centraje abierto (2),la esfera condilar queda
libre.
CERRAR EL CENTRAJE
Empujar hacia (3) abajo la lámina de bloqueo: la
lengüeta de plástico centra la esfera condilar en
la posición más baja de la pista condilar. Con la
parte superior sólo puede hacerse una rotación.
Centraje cerrado (4):La esfera condilar queda
fijada por medio de l a lengüeta de plástico.
REGULACIÓN DEL ÁNGULO DE BENNETT
Aflojar el tornillo de regulación de Bennett (5),
girar el cóndilo a la posición deseada y fijarlo por
medio del tornillo de regulación. Posibilidad de
regulación del ángulo de Bennett 0° a 20°.
Fig: Angulo de Bennet = O°.
REGULACIÓN DE LA INCLINACIÓN DE LA
GUÍA CONDILAR (HKN)
Aflojar el tornillo de regulación de los cóndilos (6),
ajustar los cóndilos a la inclinación deseada y
fijarlos con el tornillo de regulación. Posibilidad
de regulación de la inclinación de la pista condi-
lar de -15° a +60°.
Fig: Inclinación de la pista condilar =+15°.
ESPIGA ARBITRARIA
Si se trata de adaptar el arco facial directamente
en el articulador de forma "arbitraria", es decir a
través del orificio en las bolas auriculares, enton-
ces es preciso que la caja condilar esté regulada
a60°, y el ángulo de Bennett a O°. En esta posi-
ción, la espiga arbitraria indica la posición (valor
medio)del orificio auricular en el cual se habia
aplicado el arco facial en el paciente. (Debe pre-
ferirse siempre la adaptación en el punto central
del eje).
_Guía anterior anatómica
Ángulo de la huella del movimiento protrusivo
=40°
El ángulo varía durante la realización de
movimientos laterales entre 30 y 40°, depen
diendo del ángulo Bennett ajustado.
_ Control del ajuste en relación céntrica con
Artex tipo CN y tipo CT
En caso de disponer la parte superior del artic-
ulador de un juego lateral, este desplazamiento
lateral producirá un sonido “clic” palpable y
perceptible al oído. En este caso tendrá que
reajustarse la céntrica.
Proceda para ello como sigue:
_ Ajuste el ángulo Bennett a 10°.
_ Cierre el cierre en céntrica.
_ Destornille los tornillos prisioneros en la
parte inferior del lado trasero con una llave
hexagonal.
_ Centre la espiga de guía anterior en el plato de
guía anterior de forma anatómica en posición
cero.
_ Sujete la parte superior del articulador en esta
posición.
Extraiga el semieje izquierdo hacia fuera tiran-
do hastael tope y aprieteel tornillo prisionero
con ayuda de la llave hexagonal. Proceda con el
semieje derecho de manera análoga.
_ Indicaciones generales
Articuladores son instrumentos de precisión,
por este motivo se deberían observar algunas
indicacionesen cuanto a su manejo.
_ Un control periódicodel sistema eje-bola y de
la trayectoria condilar en cuanto a ensuci
amiento mantendrá la marcha suave de la bola
sobre el eje, asegurando de esta manera la
funcionalidad del articulador.
_ Limpie estas áreas con un chorro de vapor y
séquelas a continuación.
_ No ponga el articulador ni en un aparato de
escaldamiento por agua hirviente ni en una
olla a presión ni en un baño ultrasónico.
_ Utilice para la limpieza y el entretenimiento
sólo productos de limpieza apropiados para
metales ligeros. Use los productos de limpieza
tan sólo según las indicaciones del fabricante.
No deberán emplearse productos de limpieza
con un valor pH <5 y >8, puesto que éstos
podrían dañar las superficies anodizadas.
ADVERTENCIAS Y
CONSEJOS DE SEGURIDAD:
!
MODO DE EMPLEO
ARTEX®CT
E
8
Accesorios y componentes sueltos:
Nº art.
217330 Placas para modelo, azules, par
217331 Placas para modelo, 50 pzas
215250 Discos de retención

ISO 9001
Q
U
A
L
I
T
Ä
T
S
M
A
N
A
G
E
M
E
N
T
www.hellblau.com 30133-FB 2008-11-07
Made in the European Union
Distribution | Vertrieb D/A
Amann Girrbach GmbH
Dürrenweg 40
75177 Pforzheim | Germany
Fon [phone]
Fax [phone]
[e-mail]
[e-mail]
www.amanngirrbach.com
Manufacturer | Hersteller
Distribution | Vertrieb
Amann Girrbach AG
Herrschaftswiesen 1
6842 Koblach | Austria
Fon [phone]
Fax [phone]
