Aqua Medic Reef Station User manual

1
Unterschrankfiltersystem Reef Station
Bedienungsanleitung D
Außenfiltersystem für Meerwasseraquarien bis .000 l.
Mit dem Kauf dieses Filtersystems haben Sie sich für ein Qualitätsprodukt entschieden. Es ist
speziell für den a uaristischen Gebrauch entwickelt und von Fachleuten erprobt worden.
Mit diesem System sind Sie bei richtiger Anwendung in der Lage, die organischen Inhaltsstoffe und
andere Schadstoffe Ihres A uarienwassers wirksam auf ungefährliche Konzentrationen zu
vermindern.
Das Filtersystem Reef Station besticht durch seine kompakte Bauweise und die übersichtliche
Anordnung.
AB Aqua Medic GmbH
Gewerbepark 24, 49143 Bissendorf, Germany
___________________________________________________________________________________________

2
. Allgemeine Beschreibung des Systems
Das Wasser fließt aus dem A uarium über einen Überlaufschacht oder eine andere
Überlaufeinrichtung in den mit Aktivkohle, Phosphatabsorber oder anderen Filtermaterialien
befüllbaren Vorfilter. Bei Verstopfung oder zu hohem Durchfluss läuft überschüssiges Wasser
seitlich durch einen Überlauf ab. Die Dispergatorpumpe des Abschäumers saugt das Wasser aus
einer Kammer mit konstantem Wasserstand an. Aus der Klarkammer wird das Wasser von der
Umwälzpumpe angesaugt und zurück ins A uarium gepumpt.
2. Komponenten des Filtersystems
Das Unterschrankfiltersystem ist in einem separaten Glasbehälter untergebracht, der vorn durch
Schiebetüren zugänglich ist.
Abmessungen: 75,5 x 47,5 x 62 cm (L x B x H).
Die Filteranlage Reef Station ist mit Haltern für die UV-Anlage Helix Max 18 W und die
Nachfüllautomatik Niveaumat ausgestattet, so dass diese problemlos nachgerüstet werden können.

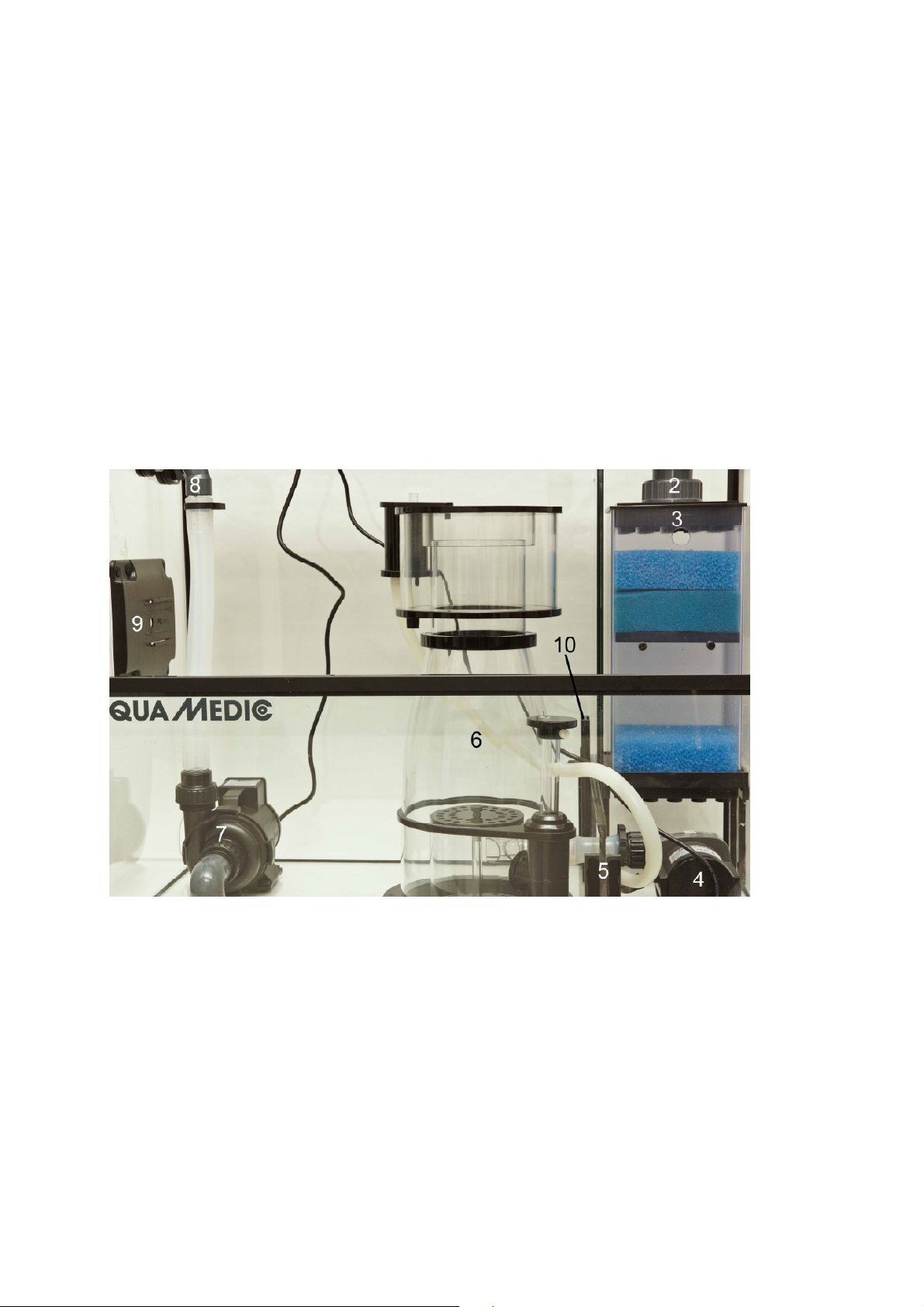

Abb. : Reef Station
1) Zulaufverrohrung D 40 (ohne Abb.)
2) Verschraubung Vorfilter
3) Vorfilter
4) Dispergatorpumpe
5) Schott Vorfilterkammer
6) Abschäumer K2
7) Förderpumpe
8) Druckverrohrung D 32
9) Helix Max 18 W (nicht im Lieferumfang)
10) Halter für Schwimmerschalter Niveaumat (nicht im Lieferumfang)
Verfügbare Ersatzteile: siehe www.a ua-medic.de.

3
3. Die Förderpumpe
Siehe beiliegende Anleitung.
4. Der Abschäumer
Siehe beiliegende Anleitung.
5. Montage des Filters
Das Unterschrankfiltersystem Reef Station wird betriebsfertig in einem Glasbehälter geliefert und
kann im Unterschrank handelsüblicher A uarien aufgestellt werden. Da es sich um ein offenes
Filtersystem handelt, sollte darauf geachtet werden, dass der Unterschrank eine wasserfeste
Konstruktion hat.
Zulauf vom A uarium: Die Zulaufverrohrung vom A uarium zum Filter sollte mit PVC-Rohr, 40 mm
Durchmesser, hergestellt werden.
Die Druckverrohrung für die Pumpe wird mit PVC-Rohr, 32 mm Durchmesser, hergestellt.
Wasserreservoir - Wasserstand im Filter:
Alle offenen Unterschrankfiltersysteme müssen so ausgelegt werden, dass sie bei Ausfall der
Umwälzpumpe das aus dem A uarium noch zurückfließende Wasser noch aufnehmen können, ohne
dass es zu einer Überschwemmung kommt. Dieses Wasservolumen ist von der Art der
Überlaufeinrichtung, der Pumpleistung der Umwälzpumpe und der A uarienoberfläche abhängig.
Das Volumen kann berechnet werden aus der Oberfläche des A uariums (Länge x Breite) und dem
Anstau über der Ablaufkante/Kamm. Der Anstau beträgt meist ca. 2 cm.
Der Unterschrankfilter darf daher nur maximal soweit gefüllt werden, dass er dieses Volumen im
Notfall noch aufnehmen kann. Der minimale Wasserstand im Filter ergibt sich aus der
Pumpenansaugung. Die Pumpe darf keine Luft ansaugen. Es entstehen dann starke
Schlürfgeräusche und es werden feine Luftblasen ins Wasser geblasen. Läuft die Pumpe trocken,
wird sie evtl. irreversibel geschädigt. Das Wasser, das im A uarium verdunstet, fehlt nur in der
Filterkammer - im A uarium wird der Wasserstand konstant gehalten. Aus diesem Grunde ist der
Wasserstand im Filter regelmäßig zu kontrollieren und aufzufüllen. Am besten ist es, wenn man
sich für das A uarium entsprechende Minimum- und Maximum-Markierungen am Filter anbringt.
Die Nachfüllung kann auch automatisch mit dem A ua Medic Niveaumat erfolgen. Wir empfehlen,
zum Nachfüllen nur aufbereitetes Leitungswasser (Umkehrosmose, Aufkalkung) zu verwenden.
6. Garantie
AB A ua Medic GmbH gewährt eine 24-monatige Garantie ab Kaufdatum auf alle Material- und
Verarbeitungsfehler des Gerätes. Als Garantienachweis gilt der Original-Kaufbeleg. Während dieser
Zeit werden wir das Produkt kostenlos durch Einbau neuer oder erneuerter Teile instand setzen
(ausgenommen Frachtkosten). Im Fall, dass während oder nach Ablauf der Garantiezeit Probleme
mit Ihrem Gerät auftreten, wenden Sie sich bitte an Ihren Fachhändler.
Diese Garantie gilt nur für den Erstkäufer. Sie deckt nur Material- und Verarbeitungsfehler, die bei
bestimmungsgemäßem Gebrauch auftreten. Sie gilt nicht bei Schäden durch Transporte oder
unsachgemäße Behandlung, Fahrlässigkeit, falschen Einbau sowie Eingriffen und Veränderungen,
die von nicht-autorisierten Stellen vorgenommen wurden.
AB A ua Medic GmbH haftet nicht für Folgeschäden, die durch den Gebrauch des Gerätes
entstehen.
AB Aqua Medic GmbH - Gewerbepark 24 - 49 43 Bissendorf/Germany
- Technische Änderungen vorbehalten – Stand 01/2017

4
Cabinet filter system Reef Station
Operation manual ENG
Water filter system for salt water aquaria up to ,000 l.
With the purchase of this filtration system, you have selected a top uality product. It has been
specifically designed for a uaristic purposes and has been tested by professionals.
With this unit - if used correctly - you are able to reduce organic substances and other pollutants of
your a uarium water to non-toxic levels.
The filtration system Reef Station convinces by its compact and functional design and its clear
arrangement.
AB Aqua Medic GmbH
Gewerbepark 24, 49143 Bissendorf, Germany
___________________________________________________________________________________________

5
. Description of the system
The water is flowing from the a uarium via an overflow chamber or another overflow device into
the prefilter filled with activated carbon, phosphate or other absorbent filter materials. If there is a
blockage or the flow rate is too high, excessive water flows laterally through an overflow. The
skimmer’s venturi pump sucks the water in out of a chamber with a constant water level. From the
clear chamber, the water is sucked in by the circulation pump and pumped back into the a uarium.
2. Components of the filter system
The cabinet filter system is placed in a separate glass tank with two sliding doors.
Dimensions: 75,5 x 47,5 x 62 cm (l x w x h).
The filter system Reef Station is e uipped with holders for the UV sterilizer Helix Max 18 W and the
top up unit Niveaumat so that they can easily be refitted.
Fig. : Reef Station
1) Inlet pipework system D 40 (no pict.)
2) Prefilter’s screwing
3) Prefilter
4) Venturi pump
5) PVC plate
6) Skimmer K2
7) Circulation pump
8) Pressure pipework D 32
9) Helix Max 18 W (not included in shipment)
10) Holder of float switch for Niveaumat (not included in shipment)
Available spare parts: Please refer to www.a ua-medic.de.

6
3. The circulation pump
See attached manual.
4. Protein skimmer
See attached manual.
5. Mounting the filter
The cabinet filter system Reef Station is being delivered ready to use in a glass tank. This tank can
be placed in the cabinet of a standard a uarium. As it is an open filter system, the cabinet should
be of a waterproof construction.
Water inlet to the a uarium: The piping from a uarium to the filter should be installed with PVC
pipes of 40 mm diameter.
The pressure piping for the pump is installed with PVC pipes of 32 mm diameter.
Water reservoir - water level in the filter tank
All open filter systems have to be planned in a way that in case of a circulation pump failure they
can take up water flowing back from the a uarium without creating an overflow. The volume of
water is depending on the construction of the overflow device, the pump capacity and a uarium
surface. The water volume can be calculated by taking the a uarium surface (length x width) and
the build-up above the overflow level respect. overflow comb. In most cases, the build-up is 2 cm.
During normal operation, the filter tank can only be filled to a height that this water volume is
taken up in case of emergency. The minimum water level is determined through the height of the
pump suction opening. It has to be made sure that the pump does not suck in any air. Otherwise,
fine air bubbles are blown into the water which create a lot of slurp noises. If the pump runs dry, it
may get damaged irreversibly. The water which evaporates within the a uarium is only missed in
the filter chamber - in the a uarium itself, the water level will be maintained. For this reason, the
water level has to be controlled and replenished regularly. It is best to mark minimum and
maximum levels directly at the filter.
The top up can be made automatically by using the A ua Medic Niveaumat. We recommend to use
only pre-treated tap water (reverse osmosis) for refilling.
6. Garantie
Should any defect in materials or workmanship be found within 24 months of the date of purchase
AB A ua Medic undertakes to repair, or at our option replace, the defective part free of charge –
always provided the product has been installed correctly, is used for the purpose that was intended
by us, is used in accordance with the operating instructions and is returned to us carriage paid.
Proof of Purchase is re uired by presentation of the original invoice or receipt indicating the
dealer’s name, the model number and date of purchase. This warranty may not apply if any model
or production number has been altered, deleted or removed, unauthorised persons or organisations
have executed repairs, modifications or alterations, or damage is caused by accident, misuse or
neglect. Please note that the product is not defective under the terms of this Warranty where the
product, or any of its component parts, was not originally designed and / or manufactured for the
market in which it is used. These statements do not affect your statutory rights as a customer.
AB Aqua Medic GmbH - Gewerbepark 24 - 49 43 Bissendorf/Germany
- Technical changes reserved – 01/2017

7
Système de filtration Reef Station intégrable dans un meuble
Mode d’emploi F
Système de filtration extérieur pour aquariums d’eau de mer jusqu’à .000 litres.
L’achat de ce système de filtration est gage d’un produit de ualité. Il a spécialement été
développé pour l’usage a uariophile et testé par des professionnels.
Une utilisation correcte de ce système vous permet de diminuer efficacement en concentrations
inoffensives les substances organi ues et autres substances nocives présentes dans l’eau.
Le système de filtration Reef Station se distingue par sa conception compacte et son agencement
bien disposé.
AB Aqua Medic GmbH
Gewerbepark 24, 49143 Bissendorf, Allemagne
___________________________________________________________________________________________

8
. Description générale du système
L’eau provient de l’a uarium par un compartiment de débordement ou un autre dispositif de
débordement pour arriver dans le préfiltre ui peut être rempli avec du charbon actif, un adsorbeur
de phosphates ou un autre matériau de filtration. En cas de colmatage ou d’un débit trop élevé
l’eau excédentaire s’écoule latéralement par un trop plein. La pompe dispergator de l’écumeur
aspire l’eau à partir d’un compartiment à niveau constant. L’eau est aspirée d’un compartiment
avec de l’eau filtrée par la pompe de circulation pour retourner dans l’a uarium.
2. Composants du système de filtration
Le filtre intégrable dans un meuble est hébergé dans un ensemble en verre ui est accessible par
des portes coulissantes.
Dimensions: 75,5 x 47,5 x 62 cm (L x l x h).
Le filtre Reef Station est é uipé des supports pour l’installation du stérilisateur UV Helix Max 18 W
et du système de compensation de niveau Niveaumat, de façon à ce u’ils puissent être rajoutés
sans problème.
Schéma : Reef Station
1) Tuyauterie arrivée d’eau D 40 (pas d'image)
2) Raccord préfiltre
3) Préfiltre
4) Pompe
5) Pla ue en plasti ue du compartiment de pompe
6) Ecumeur K2
7) Pompe de circulation
8) Tuyauterie D 32
9) Helix Max 18 W (pas compris dans le colis)
10) Support pour le contacteur flottant pour Niveaumat (pas compris dans le colis)
Pièces de rechange disponibles: voir sous www.a ua-medic.de.

9
3. Pompe de circulation
Veuillez référer au mode d’emploi en annexe.
4. Ecumeur
Veuillez référer au mode d’emploi en annexe.
5. Montage du filtre
Le filtre Reef Station intégrable dans un meuble est livré prêt à l’emploi dans un récipient de verre
et peut être placé dans un meuble support pour a uarium du commerce. Comme il s’agit d’un filtre
ouvert, il faut veiller à ce ue la construction du meuble résiste à l’eau.
Arrivée de l’eau à partir de l’a uarium: La tuyauterie d’arrivée de l’a uarium vers le filtre doit être
réalisé avec du tuyau PVC de 40 mm de diamètre.
La tuyauterie de retour pour la pompe est réalisée en tuyau PVC de 32 mm de diamètre.
Réservoir d’eau – Niveau d’eau dans le filtre:
Tous les meubles ouverts contenant un filtre doivent être agencés, de façon à ce u’en cas de
défaut de la pompe de remontée l’eau résiduelle provenant de l’a uarium peut être récupérée sans
u’il n’y ait une inondation. Ce volume d’eau dépend du système de débordement, de la capacité
de la pompe de remontée et de la surface de l’a uarium. Il est possible de calculer le volume à
partir de la surface de l’a uarium (Longueur x largeur) et du niveau au dessus du bord de fuite. Ce
niveau est d’environ 2 cm en général.
Le filtre doit être rempli de façon à ce ue ce volume puisse être récupéré en cas de besoin. Le
niveau d’eau minimal du filtre est déterminé par l’aspiration de la pompe. La pompe ne doit pas
aspirer d’air. Il se produit alors des bruits d’aspiration et de fines bulles d’air sont rejetées dans
l’eau. Si la pompe fonctionne à a sec, elle peut être irrémédiablement endommagée. L’eau ui
s’évapore de l’a uarium, ne man ue ue dans le compartiment du filtre, dans l’a uarium le niveau
est constant. Il faut pour ces raisons contrôler régulièrement le niveau d’eau du filtre et le
compléter. Il est préférable de créer sur le filtre des mar ues mini et maxi.
La compensation peut être réalisée automati uement avec l’appareil A ua Medic Niveaumat. Pour
la compensation nous conseillons de n’utiliser ue de l’eau de conduite traitée (osmosée,
rée uilibrée en calcium).
6. Garantie
AB A ua Medic GmbH garantit l’appareil durant 24 mois à partir de la date d’achat contre tout
défaut matériel ou de fabrication. Le ticket de caisse original tient lieu de preuve d’achat. Durant
cette période l’appareil est gratuitement remis en état par le remplacement de pièces neuves ou
rénovées (hors frais de transport). En cas de problème durant ou après l’écoulement de la période
de garantie veuillez-vous adresser à votre revendeur. Cette garantie ne vaut ue pour le premier
acheteur. Elle ne couvre ue les défauts matériels ou de fabrication, ui sont dus à une utilisation
correcte. Elle n’est pas valable en cas de dommages dus au transport ou à une manipulation non
conforme, à de la négligence, à une mauvaise installation ou à des manipulations/modifications
effectués par des personnes non autorisées.
AB A ua Medic GmbH n’est pas responsable pour les dégâts collatéraux liés à l’utilisation de
l’appareil.
AB Aqua Medic GmbH - Gewerbepark 24 - 49 43 Bissendorf/Allemagne
- Sous réserve de modification techni ue - 01/2017
