auna Connect 100 SE User manual

www.auna-multimedia.com
Connect 100 SE
Kurzanleitung
Quick Guide
Guía rápida
Guide rapide
Guida rapida
10035044 10035045

Sehr geehrter Kunde,
Lesen Sie die folgenden Kurzanleitung sorgfältig
durch und befolgen Sie alle Sicherheitshinweise, um
möglichen Schäden vorzubeugen. Um Zugri auf
die vollständige Bedienungsanleitung und weitere
Informationen rund um das Produkt zu erhalten,
scannen Sie den QR-Code oder folgen Sie diesem Link:
https://use.berlin/10035044
Dear customer,
Readthefollowingbriefinstructionscarefullyandfollow
all safety instructions to prevent possible damage. To
access the complete user guide and further information
about the product, scan the QR code or follow this link:
https://use.berlin/10035044
Estimado cliente:
Lea atentamente este breve manual y siga todas las
indicaciones de seguridad con el n de evitar posibles
daños. Para descargar el manual de instrucciones
completoyobtenermásinformaciónacercadelproducto,
escanee el código QR o haga clic en el siguiente enlace:
https://use.berlin/10035044
Chère cliente, cher client,
Lisez attentivement les brèves instructions suivantes
et respectez toutes les consignes de sécurité pour
éviter tout dommage éventuel. Pour accéder au mode
d’emploi complet et à de plus amples informations
sur le produit, scannez le QR code ou suivez ce lien :
https://use.berlin/10035044
Egregi clienti,
vi preghiamo di leggere con attenzione il seguente
manuale rapido e di rispettare tutte le note di
sicurezza ivi contenute, in modo da evitare danni.
Per accedere al manuale d’uso completo e per
ottenere ulteriori informazioni riguardo al prodotto,
scansionate il codice QR o utilizzate il link seguente:
https://use.berlin/10035044

4
DE
TECHNISCHE DATEN
Gerät
Artikelnummer 10029864, 10029865
Anzeige 2.4“ 320 x 240 TFT Farb-Display
Unterstützte Netzwerke 802.11 b/g/n (WLAN)
Unterstützte Verschlüsselung WEP, WPA, WPA2 (PSK), WPS
Streaming UPnP, DLNA
Unterstützte Wiedergabeformate WMA, MP3, WAV
Leistung der Lautsprecher 2 x 5 W
Frequenzbereich WLAN : 2.400 - 2.4835 GHz;
BT: 2.4 GHz - 2.48 GHz
Max. übertragene Frequenzleistung WLAN: < 20 dBm
BT: < 4 dBm
Stromverbrauch im vernetzten
Standby-Modus < 2.0 W
Netzadapter 12.0 V / 1.5 A
Max. Leistungsaufnahme 18.0 W
Leistungsaufnahme im Standby-
Modus < 1 W
Betriebstemperatur 0 °C - 35 °C
Anschlüsse DC IN (Stromanschluss), USB-Port,
3.5 mm AUX-in, 3.5 mm LINE-out

5
DE
Netzteil
Eingangsspannung AC 100 – 240 V
Eingangs-Wechselstromfrequenz 50/60 Hz
Ausgangsspannung DC 12.0 V
Ausgangsstrom 1.5 A
Ausgangsleistung 18.0 W
Durchschnittliche aktive Eizienz 86.48 % @ 115 V (AC) / 60 Hz
86.70 % @ 230 V (AC) / 50 Hz
Wirkungsgrad bei niedriger Last
(10%)
85.91 % @ 115 V (AC) / 60 Hz
83.18 % @ 230 V (AC) / 50 Hz
Leistungsaufnahme bei Nulllast 0.04 W @ 115 V (AC) / 60 Hz
0.08 W @ 230 V (AC) / 50 Hz

6
DE
SICHERHEITSHINWEISE
Allgemeine Hinweise
• Blitzschlag - Wenn Sie das Gerät länger nicht benutzen oder es
gewittert, ziehen Sie den Stecker aus der Steckdose oder trennen
Sie das Gerät vom Antennenanschluss. Dadurch werden Schäden am
Produkt durch Blitzschlag und Überspannung vermieden.
• Überlastung - Überlasten Sie keine Steckdosen, Verlängerungskabel
oder integrierten Steckdosen, da dies zu einem Brand oder Stromschlag
führen kann.
• Fremdkörper und Flüssigkeitseintritt - Schieben Sie niemals
Gegenstände jeglicher Art durch Önungen in das Gerät, da sie
gefährliche Spannungspunkte berühren oder Teile kurzschließen
können, die zu einem Brand oder einem elektrischen Schlag führen
könnten. Verschütten Sie niemals Flüssigkeiten jeglicher Art auf dem
Gerät.
• Reparatur und Wartung - Versuchen Sie nicht, dieses Produkt selbst zu
warten, da Sie sich durch das Önen oder Entfernen von Abdeckungen
gefährlichen Spannungen oder anderen Gefahren aussetzen.
Überlassen Sie alle Wartungsarbeiten qualiziertem Servicepersonal.
• Schäden, die einen Service erfordern - Ziehen Sie den Netzstecker aus
der Steckdose und wenden Sie sich an einen qualizierten Fachbetrieb,
wenn eine der folgenden Situationen eintritt:
a) Wenn das Netzkabel oder der Stecker beschädigt ist.
b) Wenn Flüssigkeit verschüttet wurde oder Gegenstände auf das
Produkt gefallen sind.
c) Wenn das Produkt Regen oder Wasser ausgesetzt war.
d) Wenn das Produkt heruntergefallen oder beschädigt ist.
e) Wenn das Produkt eine deutlich verringerte Leistung aufweist.
• Ersatzteile - Wenn Ersatzteile benötigt werden, stellen Sie sicher, dass
der Fachbetrieb, der die Teile ersetzt, nur Ersatzteile verwendet, die
vom Hersteller zugelassen sind oder dieselben Eigenschaften wie das
Originalteil haben. Unbefugter Austausch kann zu Feuer, Stromschlag
oder anderen Gefahren führen.
• Wärme - Stellen Sie das Gerät nicht in der Nähe von Wärmequellen
wie Heizkörpern, Heizregistern, Öfen oder anderen Produkten
(einschließlich Verstärkern) auf.

7
DE
Besondere Hinweise
• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte
Menschen dürfen das Gerät nur benutzen, wenn sie vorher von einer
für sie verantwortlichen Aufsichtsperson ausführlich mit den Funktionen
und den Sicherheitsvorkehrungen vertraut gemacht wurden und die
damit verbundenen Risiken verstehen.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht
mit dem Gerät spielen. Achten Sie darauf, dass Kinder und Babys nicht
mit Plastiktüten oder anderen Verpackungsmaterialien spielen.
• Achten Sie darauf, dass der Netzstecker/Netzadapter immer leicht
zugänglich bleibt, damit das Gerät im Notfall schnell von Stromnetz
getrennt werden kann.
• Wenn Sie das Gerät nicht mehr benutzen, schalten Sie es aus und
ziehen Sie den Stecker aus der Steckdose.

8
DE

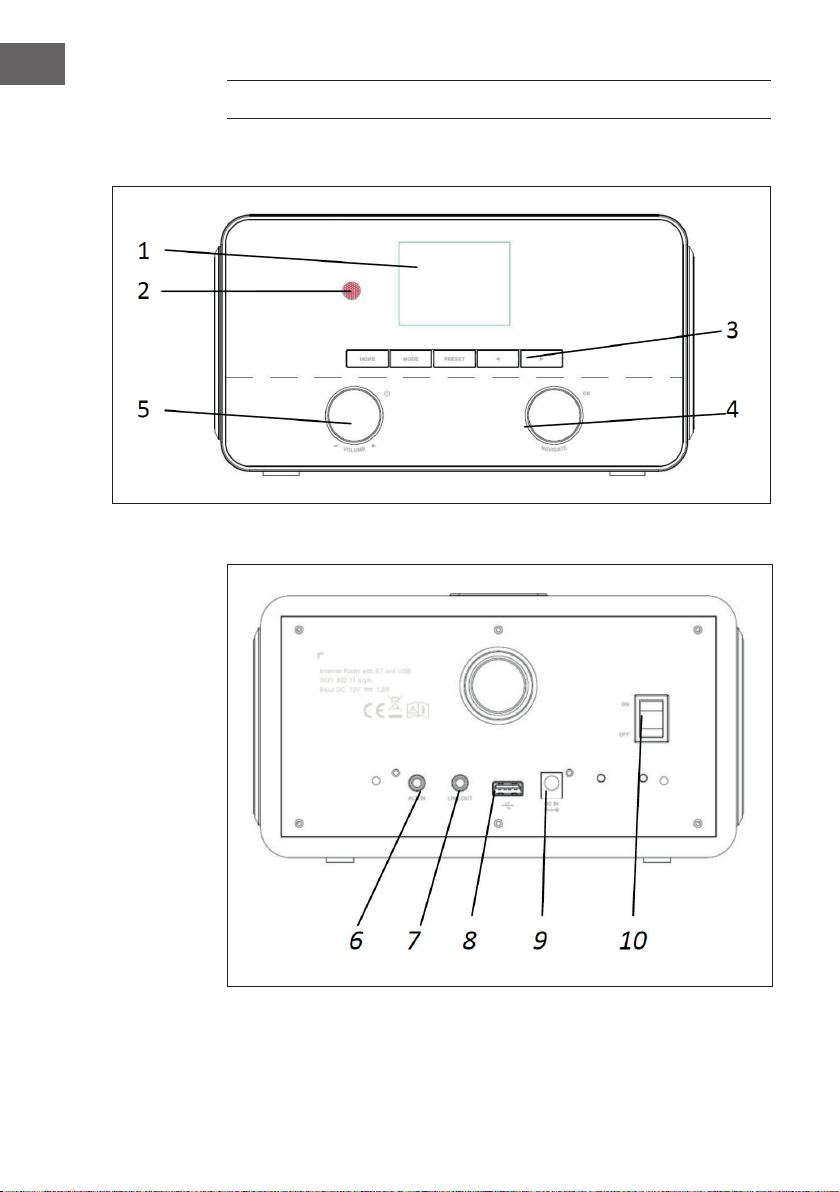

GERÄTEÜBERSICHT
Vorderseite
Rückseite

9
DE
Nr. Beschreibung Funktionen
1 2,4“ TFT Bildschirm Farb-Display
2 IR Receiver Fernbedienungssensor
3 Tasten Home, Modus, Speicher, nächster/
vorheriger Sender
4 Drehregler Navigation/ Drücken für OK
5 Drehregler Drücken für Standby/ Lautstärke
erhöhen/senken
6 AUX-in 3,5 mm AUX-in-Anschluss
7 LINE-out 3,5 mm Line-out-Anschluss
8 USB-Anschluss Musikwiedergabe
9 DC IN Stromversorgung
10 Ein-/Ausschalten Gerät ein-/ ausschalten

10
DE
Fernbedienung
1 POWER-Taste; Gerät
ein-/ausschalten; Alarm
ausschalten
12 Schlummereinstellung
2 Modusauswahl 13 Bildschirm dimmen
3 Hauptmenü 14 Alarmeinstellung
4 BT-Taste 15 Nächster Titel
5 Vorheriger Titel; Zur
Rückwärtssuche gedrückt
halten
16 Wiedergabe/ Pause
6 Equalizereinstellung 17 Lautstärke erhöhen
7 Nach oben; FM:
Frequenzeinstellung
18 Lautstärke senken
8 Nach links, zurück 19 Stummschalten;
Stummschaltung
deaktivieren
9 Eingabe bestätigen;
FM: Suche; Wiedergabe:
Album im Vollbildschirm
20 Zahlentasten:
gespeicherte Sender
aufrufen
10 Nach rechts, nächster
Schritt
21 IR-Modus-Info
anzeigen
11 Nach unten; FM:
Frequenzeinstellung
22 Lieblingssender
auswählen

11
DE
INSTALLATION
Netzwerkanforderungen
Vor der Verwendung des Geräts muss überprüft werden, ob die folgenden
Anforderungen erfüllt werden:
• Eine Breitbandverbindung in Kombination mit einem verkabelten/
kabellosen Zugangspunkt, Router oder ähnlichen Netzwerkgeräten.
• Das Netzwerkgerät muss WLAN 802.11 b/g/n) drahtlose
Netzwerkverbindung unterstützen.
• Ein PC oder Smartphone mit einem Netzwerkzugang. Das mobile
Endgerät muss sich im gleichen Netzwerk benden wie Ihr Gerät.
Netzwerk vorbereiten
Herstellung einer drahtlosen Netzwerkverbindung (WLAN):
• Stellen Sie sicher, dass die WLAN-Leuchte des verkabelten/
kabellosen Zugangspunktes oder Routers erleuchtet ist. Lesen Sie sich
gegebenenfalls die Bedienungsanleitung des jeweiligen Geräts durch.
Hinweis: Via WLAN können Daten über kurze Distanzen (maximal
20 Meter) kabellos zwischen Geräten ausgetauscht werden. Wände
oder Decken zwischen den Geräten können Sie Signalstärke der
WLAN-Verbindung schwächen. Versuchen Sie deshalb, die Geräte so
zu platzieren, dass sich möglichst wenige Hindernisse dazwischen
benden.
• Verbinden Sie den Netzadapter mit der Rückseite des Internetradios
und stecken Sie den Netzstecker in die Steckdose. Schalten Sie das
Internetradio am der Rückseite des Geräts ein.
• Wenn das Gerät zum ersten Mal eingeschaltet wurde, werden Sie
vom Gerät zur Eingabe der Sprache und der Netzwerkeinstellungen
aufgefordert.

12
DE
• Siehe Abschnitt „Netzwerk“ für detaillierte Netzwerkeinstellungen.
Sie können die Netzwerkeinstellungen sofort vornehmen oder diesen
Schritt zunächst überspringen.
• Drücken Sie die POWER-Taste, um in den Standbymodus zu gelangen.
Zeit, Datum und aktive Alarme werden auf dem Bildschirm angezeigt.
• Wenn Sie eine Netzwerkverbindung hergestellt haben, und das Gerät
erneut im Internetmodus verwenden, wird die Verbindung zum WLAN
automatisch hergestellt. Wenn Sie das Netzwerk ändern möchten,
önen Sie die Einstellungen und stellen Sie die entsprechende
Verbindung her.
• Verwenden Sie die Buchstabentasten zur Eingabe von Zahlen/
Buchstaben. Sobald Sie auf dem Buchstaben, welchen Sie auswählen
möchten, sind, drücken Sie die Taste [>], um den nächsten Buchstaben/
die nächste Zahl auszuwählen. Wenn Sie alle Buchstaben/ Zahlen
eingegeben haben, drücken Sie zum Bestätigen „Select“. Mit der
Taste[<] gelangen Sie zum vorherigen Eintrag.

13
DE
HINWEISE ZUR ENTSORGUNG
Bendet sich die linke Abbildung (durchgestrichene
Mülltonne auf Rädern) auf dem Produkt, gilt die
Europäische Richtlinie 2012/19/EU. Diese Produkte
dürfen nicht mit dem normalen Hausmüll entsorgt
werden. Informieren Sie sich über die örtlichen
Regelungen zur getrennten Sammlung elektrischer
und elektronischer Gerätschaften. Richten Sie sich
nach den örtlichen Regelungen und entsorgen
Sie Altgeräte nicht über den Hausmüll. Durch die
regelkonforme Entsorgung der Altgeräte werden
Umwelt und die Gesundheit Ihrer Mitmenschen
vor möglichen negativen Konsequenzen geschützt.
Materialrecycling hilft, den Verbrauch von Rohstoen
zu verringern.
Das Produkt enthält Batterien, die der Europäischen
Richtlinie 2006/66/EG unterliegen und nicht mit dem
normalen Hausmüll entsorgt werden dürfen. Bitte
informieren Sie sich über die örtlichen Bestimmungen
zur gesonderten Entsorgung von Batterien. Durch
regelkonforme Entsorgung schützen Sie die Umwelt
und die Gesundheit ihrer Mitmenschen vor negativen
Konsequenzen.
KONFORMITÄTSERKLÄRUNG
Hersteller:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin,
Deutschland.
Die vollständige Konformitätserklärung des
Herstellers nden Sie unter folgendem Link:
https://use.berlin/10035044

14
EN
TECHNICAL DATA
Device
Item number 10029864, 10029865
Display 2.4“ 320 x 240 TFT colour display
Supported networks 802.11 b/g/n (WLAN)
Supported encryption WEP, WPA, WPA2 (PSK), WPS
Streaming UPnP, DLNA
Supported playback formats WMA, MP3, WAV
Speaker power 2 x 5 W
Frequency range WLAN : 2.400 - 2.4835 GHz;
BT: 2.4 GHz - 2.48 GHz
Max. transmitted frequency power WLAN: < 20 dBm
BT: < 4 dBm
Power consumption in networked
standby mode < 2.0 W
Network adapter 12.0 V / 1.5 A
Max. Power consumption 18.0 W
Power consumption in standby
mode < 1 W
Operating temperature 0 °C - 35 °C
Connections
DC IN (power connection),
USB port, 3.5 mm AUX-in,
3.5 mm LINE-out

15
EN
Power adapter
Input voltage AC 100 – 240 V
Input AC frequency 50/60 Hz
Output voltage DC 12.0 V
Output current 1.5 A
Output power 18.0 W
Average active eiciency 86.48 % @ 115 V (AC) / 60 Hz
86.70 % @ 230 V (AC) / 50 Hz
Eiciency at low load (10%) 85.91 % @ 115 V (AC) / 60 Hz
83.18 % @ 230 V (AC) / 50 Hz
No-load power consumption 0.04 W @ 115 V (AC) / 60 Hz
0.08 W @ 230 V (AC) / 50 Hz

16
EN
SAFETY INSTRUCTIONS
General information
• Lightning - If you are not going to use the device for a long time or
if there is a storm, disconnect the plug from the electrical outlet and
disconnect the device from the antenna connector. This will avoid
damage to the product that may be caused by lightning or overvoltage.
• Overload - Do not overload power outlets, extension cords, or built-in
power outlets, as this may result in a re or electric shock.
• Foreign objects and liquid - Never push objects of any kind through
openings in the device as they may touch dangerous voltage points or
short out parts, which could result in a re or electric shock. Never spill
liquids of any kind on the device.
• Repairs and maintenance - Do not attempt to service this product
yourself, as opening or removing covers will expose you to dangerous
voltages or other hazards. Leave all maintenance to qualied service
personnel.
• Damage requiring service - Disconnect the power plug from the outlet
and consult a qualied specialist if any of the following conditions
occur:
a) If the power cord or plug is damaged.
b) If liquid has been spilled or objects have fallen onto the product.
c) If the product has been exposed to rain or water.
d) If the product has been dropped or damaged.
e) If the product has a markedly reduced performance.
• Replacement parts - When replacement parts are required, make
sure that the service professional who replaces the parts only uses
replacement parts that have been approved by the manufacturer or
that have the same characteristics as the original part. Unauthorized
replacement may result in re, electric shock or other hazards.
• Heat - Do not place the unit near heat sources such as radiators,
heaters, stoves or other products (including ampliers).

17
EN
Special Instructions
• This device may be only used by children 8 years old or older and
persons with limited physical, sensory and mental capabilities and /
or lack of experience and knowledge, provided that they have been
instructed in use of the device by a responsible person who understands
the associated risks.
• Children should be supervised to ensure that they do not play with the
appliance.
• Ensure children and babies do not play with plastic bags or any
packaging materials.
• Mains plug/Power adaptor is used as disconnect device and it should
remain readily operable during intended use.
• In order to disconnect the apparatus from the mains completely, the
main plug/power adaptor should be disconnected from the mains
socket outlet completely.

18
EN
PRODUCT OVERVIEW
Front
Back

19
EN
No. Description Functions
1 2.4" TFT display Colour display
2 infrared receiver Remote control sensor
3 Keys Home, mode, memory, next/previous
station
4 Rotary control Navigation/ Press for OK
5 Rotary control Press for standby / increase / decrease
volume
6 AUX-in 3.5 mm AUX-in connector
7 LINE-out 3.5 mm LINE-out connector
8 USB connection Music playback
9 DC IN Power supply
10 Switching on/o Switching the device on/o

20
EN
Remote Control
1 POWER button; switch
device on/o; switch o
alarm
12 Sleep setting
2 Mode selection 13 Dimming the screen
3 Main menu 14 Alarm setting
4 BT button 15 Next title
5 Previous track; press
and hold to search
backwards
16 Play/Pause
6 Equalizer setting 17 Increase volume
7 Up; FM: frequency
setting
18 Lowering the volume
8 To the left, back 19 Muting; Deactivate
muting
9 Conrm entry; FM:
Search; Play: Album in full
screen
20 number buttons: call
up stored stations, hold
down to store stations
10 To the right, next step 21 Display FM Mode
Info (Name, PTY, RT,
Frequency), Display Dam
Mode Info (Sen-der, Title,
Artist etc.)
11 Down; FM: frequency
setting
22 Selecting your
favourite station
