Citterio M
34130000

Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden!
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
Serviceteile(siehe Seite 20)
Prüfzeichen (siehe Seite 20)
Reinigung (siehe Seite 19) und bei-
liegende Broschüre
Bedienung (siehe Seite 19)
Montage
siehe Seite 17
Maße (siehe Seite 18)
Kein essigsäurehaltiges Silikon verwenden!
Symbolbeschreibung
Durchflussdiagramm
(siehe Seite 18)
 mit EcoSmart®
 ohne EcoSmart®
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le système de douche ne doit servir qu'à se laver et
à assurer l'hygiène corporelle.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables!
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Le produit est exclusivement conçu pour de l'eau
potable!
Français
Pièces détachées(voir pages 20)
Classification acoustique et
débit (voir pages 20)
Nettoyage (voir pages 19) et bro-
chure ci-jointe
Instructions de service (voir
pages 19)
Montage
voir pages 17
Dimensions (voir pages 18)
Ne pas utiliser de silicone contenant de
l'acide acétique!
Description du symbole
Diagramme du débit
(voir pages 18)
 avec EcoSmart®
 sans EcoSmart®
2

Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The shower system may only be used for bathing,
hygienic and body cleansing purposes.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The fitting must be installed, flushed and tested after
the valid norms!
• The plumbing codes applicable in the respective
countries must be oberserved.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
The product is exclusively designed for drinking water!
English
Spare parts(see page 20)
Test certificate (see page 20)
Cleaning (see page 19) and en-
closed brochure
Operation (see page 19)

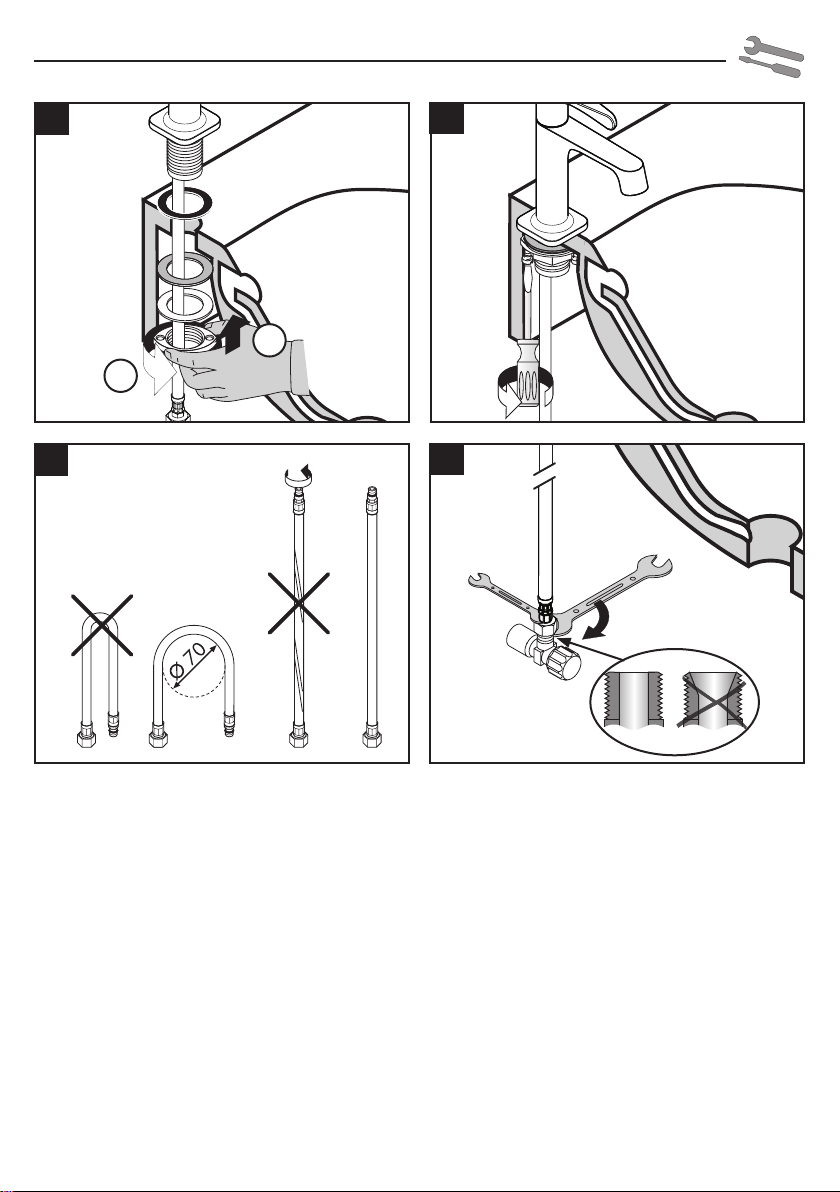

Assembly
see page 17

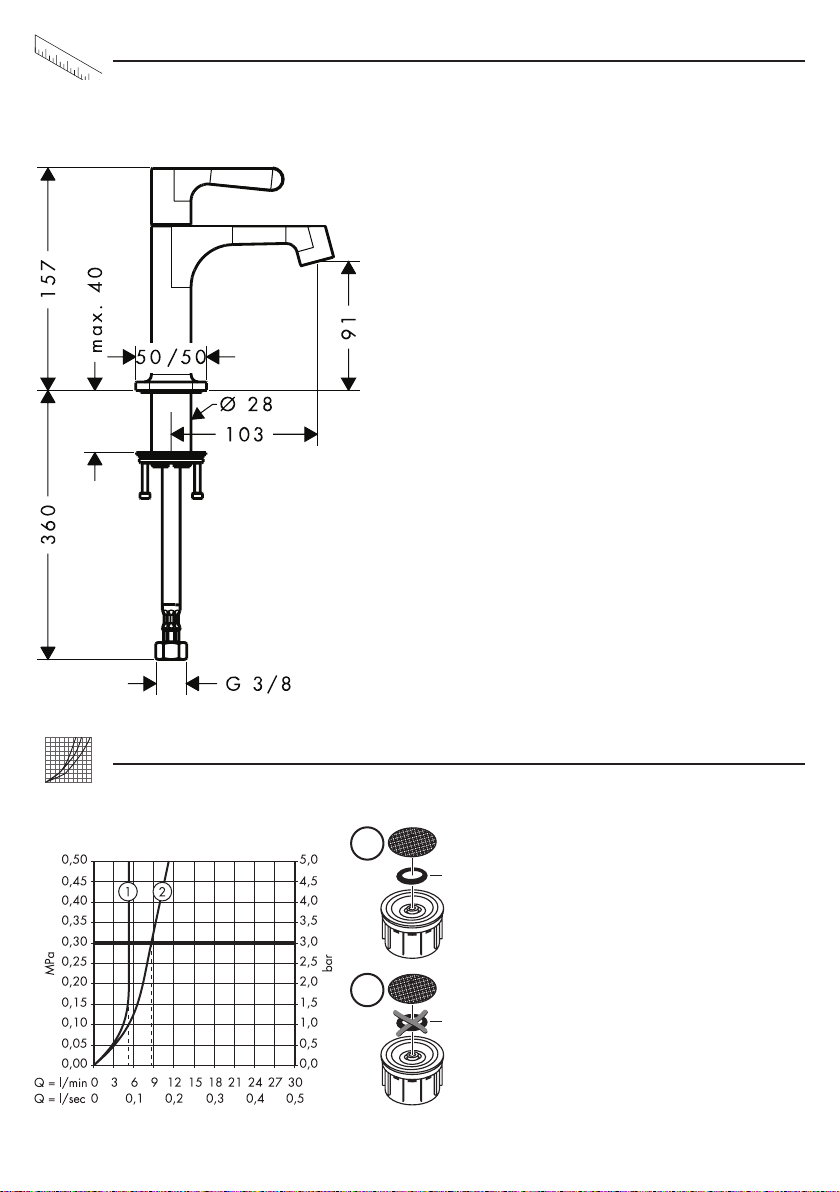

Dimensions (see page 18)
Do not use silicone containing acetic acid!
Symbol description
Flow diagram
(see page 18)
 with EcoSmart®
 without EcoSmart®
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Il sistema doccia deve essere utilizzato esclusivamen-
te per l'giene del corpo.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Il prodotto è concepito esclusivamente per acqua
potabile!
Italiano
Parti di ricambio(vedi pagg. 20)
Segno di verifica (vedi pagg. 20)
Pulitura (vedi pagg. 19) e brochure
allegata
Procedura (vedi pagg. 19)
Montaggio
vedi pagg. 17
Ingombri (vedi pagg. 18)
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
Diagramma flusso
(vedi pagg. 18)
 con EcoSmart®
 senza EcoSmart®
3

Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
La grifería solo debe ser utilizada para fines de
baño, higiene y limpieza corporal.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción so se reconoce ningún daño de transporte o de
superficie.
• El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
El producto ha sido concebido exclusivamente para
agua potable.
Español
Repuestos(ver página 20)
Marca de verificación (ver pági-
na 20)
Limpiar (ver página 19) y folleto
anexo
Manejo (ver página 19)
Montaje
ver página 17
Dimensiones (ver página 18)
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
Diagrama de circulación
(ver página 18)
 con EcoSmart®
 sin EcoSmart®
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren!
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
Service onderdelen(zie blz. 20)
Keurmerk (zie blz. 20)
Reinigen (zie blz. 19) en bijgevoeg-
de brochure
Bediening (zie blz. 19)
Montage
zie blz. 17
Maten (zie blz. 18)
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Doorstroomdiagram
(zie blz. 18)
 met EcoSmart®
 zonder EcoSmart®
4

Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ifølge gældende regler, skal armaturet monteres, skyl-
les igennem og afprøves.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Produktet er udelukkende beregnet til drikkevand!
Dansk
Reservedele(se s. 20)
Godkendelse (se s. 20)
Rengøring (se s. 19) og vedlagt
brochure
Brugsanvisning (se s. 19)
Montering
se s. 17
Målene (se s. 18)
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
Gennemstrømningsdiagram
(se s. 18)
 med EcoSmart®
 uden EcoSmart®
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O sistema de duche só pode ser utilizado para fins
de higiene pessoal.
Avisos de montagem
• Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
• A misturadora deve ser instalada, purgada e testada
de acordo com as normas em vigor!
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Este produto foi única e exclusivamente concebido para
água potável!
Português
Peças de substituição(ver página
20)
Marca de controlo (ver página 20)
Limpeza (ver página 19) e brochura
em anexo
Funcionamento (ver página 19)
Montagem
ver página 17
Medidas (ver página 18)
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
Fluxograma
(ver página 18)
 com EcoSmart®
 sem EcoSmart®
5

Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia czy prze-
cięcia, podczas montażu należy nosić rękawice.
Prysznic może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Armatura musi być zamontowana, przepłukana i
wypróbowana według obowiązujących norm!
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Produkt stworzono wyłącznie do wody pitnej!
Polski
Części serwisowe(patrz strona 20)
Znak jakości (patrz strona 20)
Czyszczenie (patrz strona 19) i dołą-
czona broszura
Obsługa (patrz strona 19)
Montaż
patrz strona 17
Wymiary (patrz strona 18)
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
Schemat przepływu
(patrz strona 18)
 z EcoSmart®
 bez EcoSmart®
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Armatura se musí montovat, proplachovat a testovat
podle platných norem!
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Česky
Servisní díly(viz strana 20)
Zkušební značka (viz strana 20)
Čištění (viz strana 19) a přiložená
brožura
Ovládání (viz strana 19)
Montáž
viz strana 17
Rozmìry (viz strana 18)
Nepoužívat silikon s obsahem kyseliny
octové!
Popis symbolů
Diagram průtoku
(viz strana 18)
 se zařízením EcoSmart®
 bez zařízení EcoSmart®
6

Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Batéria sa musí montovať, preplachovať a testovať
podľa platných noriem!
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú
práve teraz platné v krajinách.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Výrobok je koncipovaný výhradne pre pitnú vodu!
Slovensky
Servisné diely(viď strana 20)
Osvedčenie o skúške (viď strana
20)
Čistenie (viď strana 19) a priložená
brožúra
Obsluha (viď strana 19)
Montáž
viď strana 17
Rozmery (viď strana 18)
Nepoužívať silikón s obsahom kyseliny
octovej!
Popis symbolov
Diagram prietoku
(viď strana 18)
 so zariadením EcoSmart®
 bez zariadenia EcoSmart®
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
淋浴系统只允许作为洗浴、卫生和洁身之用。
安装提示
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
• 必须按照现行的规定安装，冲洗和测试产品！
• 请遵守当地国家现行的安装规定。
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
该产品专为饮用水设计！
中文
备用零件(参见第页20)
检验标记(参见第页20)
清洗(参见第页19)并附有小
手册
操作(参见第页19)
安装
参见第页17
大小(参见第页18)
请勿使用含有乙酸的硅！
符号说明
流量示意图
(参见第页18)
带有EcoSmart®
无EcoSmart®
7

Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие разрешается использовать только в
гигиенических целях: для принятия ванны и личной
гигиены.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После монта-
жа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей
не принимаются.
• Смеситель должен быть смонтирован по дей-
ствующим нормам и в соответствии с настоящей
инструкцией, проверен на геметичность и безупреч-
ность работы
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Изделие предназначено исключительно для питьевой
воды!
Русский
Κомплеκт(см. стр. 20)
Знак технического контроля
(см. стр. 20)
Очистка (см. стр. 19) и прилагае-
мая брошюра
Эксплуатация (см. стр. 19)
Монтаж
см. стр. 17
Размеры (см. стр. 18)
Не применяйте силикон, содержащий
уксусную кислоту.
Описание символов
Схема потока
(см. стр. 18)
 C EcoSmart®
 Без EcoSmart®
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A terméket csak fürdéshez, mosakodáshoz, és
egészségügyi tisztálkodáshoz szabad használni.
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• A csaptelepet az érvényben lévő előírásoknak megfe-
lelően kell felszerelni, átöblíteni és ellenőrizni!
• Az egyes országokban érvényes installációs irányelve-
ket be kell tartani.
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
A terméket kizárólag ivóvízhez tervezték!
Magyar
Tartozékok(lásd a oldalon 20)
Vizsgajel (lásd a oldalon 20)
Tisztítás (lásd a oldalon 19) és mellé-
kelt brossúrával
Használat (lásd a oldalon 19)
Szerelés
lásd a oldalon 17
Méretet (lásd a oldalon 18)
Ne használjon ecetsavtartalmú szilikont!
Szimbólumok leírása
Átfolyási diagramm
(lásd a oldalon 18)
 EcoSmart® berendezéssel
 EcoSmart® nélkül
8

Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Suihkujärjestelmää saa käyttää ainoastaan kylpy-,
hygienia- ja puhdistustarkoituksiin.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Kaluste on asennettava, huuhdeltava ja tarkastettava
voimassa olevien määräysten mukaisesti!
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Suomi
Varaosat(katso sivu 20)
Koestusmerkki (katso sivu 20)
Puhdistus (katso sivu 19) ja oheinen
esite
Käyttö (katso sivu 19)
Asennus
katso sivu 17
Mitat (katso sivu 18)
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
Virtausdiagrammi
(katso sivu 18)
 sisältää EcoSmart®
 ilman EcoSmart®
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Produkten får bara användas till kroppshygien med
bad och dusch.
Monteringsanvisningar
• Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepteras
inga transport- eller ytskiktskador.
• Blandaren måste installeras, genomspolas och testas
enligt gällande föreskrifter.
• De installationsriktlinjer som gäller i länderna ska
följas.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Produkten är enbart avsedd för dricksvatten!
Svenska
Reservdelar(se sidan 20)
Testsigill (se sidan 20)
Rengöring (se sidan 19) och medföl-
jande broschyr
Hantering (se sidan 19)
Montering
se sidan 17
Måtten (se sidan 18)
Använd inte silikon som innehåller ättiksyra!
Symbolbeskrivning
Flödesschema
(se sidan 18)
 med EcoSmart®
 utan EcoSmart®
9

Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pre-
tenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Maišytuvas privalo būti montuojamas, išleidžiamas ir
patikrinamas pagal galiojančias normas!
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl
įrengimo.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Produktas skirtas tik geriamajam vandeniui!
Lietuviškai
Atsarginės dalys(žr. psl. 20)
Bandymo pažyma (žr. psl. 20)
Valymas (žr. psl. 19) ir pridedama
brošiūra
Eksploatacija (žr. psl. 19)
Montavimas
žr. psl. 17
Išmatavimai (žr. psl. 18)
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Simbolio aprašymas
Pralaidumo diagrama
(žr. psl. 18)
 su EcoSmart®
 be EcoSmart®
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi moraju biti postavljene, isprane i testirane
prema važećim normama!
• Obvezno se moraju uvažiti propisi o instalacijama koji
vrijede u dotičnoj zemlji.
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Proizvod je koncipiran isključivo za pitku vodu!
Hrvatski
Rezervni djelovi(pogledaj stranicu
20)
Oznaka testiranja (pogledaj
stranicu 20)
Čišćenje (pogledaj stranicu 19) i
priložena brošura
Upotreba (pogledaj stranicu 19)
Sastavljanje
pogledaj stranicu 17
Mjere (pogledaj stranicu 18)
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Opis simbola
Dijagram protoka
(pogledaj stranicu 18)
 s limitatorom EcoSmart®
 bez limitatora EcoSmart®
10

Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Duş sistemi yalnızca banyo, hijyen ve beden temizli-
ği amaçları doğrultusunda kullanılabilir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden sonra
nakliye veya yüzey hasarları için sorumluluk üstlenil-
memektedir.
• Batarya geçerli normlara göre monte edilmeli, yıkan-
malı ve kontrol edilmelidir!
• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
Teknik bilgiler
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Ürün sadece şebeke suyu için tasarlanmıştır!
Türkçe
Yedek Parçalar(bakınız sayfa 20)
Kontrol işareti (bakınız sayfa 20)
Temizleme (bakınız sayfa 19) ve
birlikte verilen broşür
Kullanımı (bakınız sayfa 19)
Montajı
bakınız sayfa 17
Ölçüleri (bakınız sayfa 18)
Asetik asit içeren silikon kullanmayın!
Simge açıklaması
Akış diyagramı
(bakınız sayfa 18)
 EcoSmart® dahil
 EcoSmart® hariç
Instrucţiuni de siguranţă
La montare utilizaţi mănuşi pentru evitarea contuziu-
nilor şi tăierii mâinilor.
Sistemul de duş poate fi utilizat doar pentru spăla-
rea, menţinerea igienei şi curăţarea corpului.
Instrucţiuni de montare
• Înainte de instalare verificaţi, dacă produsul prezintă
deteriorări de transport. După instalare garanţia
nu acoperă deteriorările de transport şi cele de
suprafaţă.
• Bateria trebuie montată, clătită şi verificată conform
normelor în vigoare.
• Respectaţi reglementările referitoare la instalare vala-
bile în ţara respectivă.
Date tehnice
Presiune de funcţionare: max. 1 MPa
Presiune de funcţionare recomandată: 0,1 - 0,5 MPa
Presiune de verificare: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Produsul este destinat exclusiv pentru apă potabilă.
Română
Piese de schimb(vezi pag. 20)
Certificat de testare (vezi pag. 20)
Curăţare (vezi pag. 19) şi broşura
alăturată
Utilizare (vezi pag. 19)
Montare
vezi pag. 17
Dimensiuni (vezi pag. 18)
Nu utilizaţi silicon cu conţinut de acid acetic!
Descrierea simbolurilor
Diagrama de debit
(vezi pag. 18)
 cu EcoSmart®
 fără EcoSmart®
11

Υποδείξεις ασφαλείας
Για να αποφύγετε τραυματισμούς κατά τη συναρμο-
λόγηση πρέπει να φοράτε γάντια.
Το προϊόν επιτρέπεται να χρησιμοποιείται μόνο
σαν μέσο λουτρού, υγιεινής και καθαρισμού του
σώματος.
Οδηγίες συναρμολόγησης
• Πριν τη συναρμολόγηση πρέπει να εξεταστεί το προϊόν
για ζημιές μεταφοράς. Μετά την εγκατάσταση δεν
αναγνωρίζονται ζημιές από τη μεταφορά ή επιφανεια-
κές ζημιές.
• Η κεντρική βάνα πρέπει να τοποθετηθεί, να πλυθεί και
να ελεγχθεί με βάση τους ισχύοντες κανόνες υδραυλι-
κής τέχνης!
• Θα πρέπει να τηρούνται οι οδηγίες εγκατάστασης που
ισχύουν σε κάθε κράτος.
Τεχνικά Χαρακτηριστικά
Λειτουργία πίεσης: έως 1 MPa
Συνιστώμενη λειτουργία πίεσης: 0,1 - 0,5 MPa
Πίεση ελέγχου: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Το προϊόν έχει σχεδιαστεί αποκλειστικά για πόσιμο νερό!.
Ελληνικά
Ανταλλακτικά(βλ. Σελίδα 20)
Σήμα ελέγχου (βλ. Σελίδα 20)
Καθαρισμός (βλ. Σελίδα 19) και
συνημμένο φυλλάδιο
Χειρισμός (βλ. Σελίδα 19)
Συναρμολόγηση
βλ. Σελίδα 17
Διαστάσεις (βλ. Σελίδα 18)
Μην χρησιμοποιείτε σιλικόνη που περιέχει
οξικό οξύ!
Περιγραφή συμβόλων
Διάγραμμα ροής
(βλ. Σελίδα 18)
 με EcoSmart®
 χωρίς EcoSmart®
Varnostna opozorila
Pri montaži je treba nositi rokavice, da se preprečijo
poškodbe zaradi zmečkanja ali urezov.
Ta izdelek se sme uporabljati le z namenom umiva-
nja, vzdrževanja higiene in telesne nege.
Navodila za montažo
• Pred montažo je treba izdelek preveriti glede morebi-
tnih transportnih poškodb. Po vgradnji transportne ali
površinske poškodbe ne bodo več priznane.
• Armaturo je potrebno montirati, sprati in testirati v
skladu z veljavnimi normami!
• Upoštevati je treba pravilnike o inštalacijah, ki veljajo
v posamezni državi.
Tehnični podatki
Delovni tlak: maks. 1 MPa
Priporočeni delovni tlak: 0,1 - 0,5 MPa
Preskusni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Proizvod je zasnovan izključno za sanitarno vodo!
Slovenski
Rezervni deli(glejte stran 20)
Preskusni znak (glejte stran 20)
Čiščenje (glejte stran 19) in priložena
brošura
Upravljanje (glejte stran 19)
Montaža
glejte stran 17
Mere (glejte stran 18)
Ne smete uporabiti silikona, ki vsebuje
ocetno kislino!
Opis simbola
Diagram pretoka
(glejte stran 18)
 z omejevalnikom pretoka EcoSmart®
 brez omejevalnika pretoka EcoSmart®
12

Ohutusjuhised
Kandke paigaldamisel muljumis- ja lõikevigastuste
vältimiseks kindaid.
Toodet tohib kasutada ainult pesemis-, hügieeni- ja
kehapuhastamiseesmärkidel.
Paigaldamisjuhised
• Enne paigaldamist tuleb toodet kontrollida transpor-
dikahjustuste osas Pärast paigaldamist ei tunnustata
enam transpordi- või pinnakahjustuste kaebuseid.
• Segisti paigaldamine, loputamine ja kontroll peab
toimuma vastavalt kehtivatele normidele!
• Vastavas riigis kehtivaid paigalduseeskirju tuleb
järgida.
Tehnilised andmed
Töörõhk maks. 1 MPa
Soovitatav töörõhk: 0,1 - 0,5 MPa
Kontrollsurve: 1,6 MPa
(1 MPa = 10 baari = 147 PSI)
Toode on ette nähtud eranditult joogivee jaoks!
Estonia
Varuosad(vt lk 20)
Kontrollsertifikaat (vt lk 20)
Puhastamine (vt lk 19) ja kaasas-
olev brošüür
Kasutamine (vt lk 19)
Paigaldamine
vt lk 17
Mõõtude (vt lk 18)
Ärge kasutage äädikhapet sisaldavat
silikooni!
Sümbolite kirjeldus
Läbivooludiagramm
(vt lk 18)
 EcoSmart® olemas
 EcoSmart® puudub
Drošības norādes
Montāžas laikā, lai izvairītos no saspiedumiem un
iegriezumiem, nepieciešams nēsāt cimdus.
Šo produktu drīkst izmantot tikai, lai mazgātos,
higiēnai un ķermeņa tīrīšanai.
Norādījumi montāžai
• Pirms montāžas nepieciešams pārbaudīt, vai produk-
tam transportēšanas laikā nav radušies bojājumi. Pēc
iebūvēšanas bojājumi, kas radušies transportēšanas
laikā, vai virsmas bojājumi netiek atzīti.
• Armatūra jāuzstāda, jāizskalo un jāpārbauda atbilsto-
ši spēkā esošajām normām!
• Jāievēro attiecīgās valstīs spēkā esošās montāžas
prasības.
Tehniskie dati
Darba spiediens: maks. 1 MPa
Ieteicamais darba spiediens: 0,1 - 0,5 MPa
Pārbaudes spiediens: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Izstrādājums ir paredzēts tikai dzeramajam ūdenim!
Latvian
Rezerves daļas(skat. lpp. 20)
Pārbaudes zīme (skat. lpp. 20)
Tīrīšana (skat. lpp. 19) un klāt pievie-
notais buklets
Lietošana (skat. lpp. 19)
Montāža
skat. lpp. 17
Izmērus (skat. lpp. 18)
Neizmantot silikonu, kas satur etiķskābi!
Simbolu nozīme
Caurplūdes diagramma
(skat. lpp. 18)
 ar EcoSmart®
 bez EcoSmart®
13

Sigurnosne napomene
Prilikom montaže se radi sprečavanja prignječenja i
posekotina moraju nositi rukavice.
Proizvod sme da se koristi samo za kupanje,
tuširanje i ličnu higijenu.
Instrukcije za montažu
• Pre montaže se mora proveriti da li je proizvod
oštećen pri transportu. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Armatura mora biti postavljena, isprana i testirana
prema važećim normama!
• Treba se pridržavati propisa koji u određenim
zemljama važe za instalacije.
Tehnički podaci
Radni pritisak: maks. 1 MPa
Preporučeni radni pritisak: 0,1 - 0,5 MPa
Probni pritisak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Proizvod je koncipiran isključivo za pijaću vodu!
Srpski
Rezervni delovi(vidi stranu 20)
Ispitni znak (vidi stranu 20)
Čišćenje (vidi stranu 19) i priložena
brošura
Rukovanje (vidi stranu 19)
Montaža
vidi stranu 17
Mere (vidi stranu 18)
Nemojte koristiti silikon koji sadrži sirćetnu
kiselinu!
Opis simbola
Dijagram protoka
(vidi stranu 18)
 sa ograničavačem EcoSmart®
 bez ograničavača EcoSmart®
Sikkerhetshenvisninger
Bruk hansker under montasjen for å unngå klem- og
kuttskader.
Dusjsystemet skal kun brukes for bade-, hygiene- og
kroppshygiene.
Montagehenvisninger
• Før montasjen skal produktet sjekkes for transportska-
der. Etter monteringen aksepteres ikke noen transport-
eller overflateskader.
• Armaturen skal monteres iht. gyldige standarder. De
skal spyles og sjekkes!
• Gjeldende retningslinjer for rørleggerarbeid i de
enkelte land skal følges.
Tekniske data
Driftstrykk maks. 1 MPa
Anbefalt driftstrykk: 0,1 - 0,5 MPa
Prøvetrykk 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Produktet er utelukkende designet for drikkevann!
Norsk
Servicedeler (se side 20)
Prøvemerke (se side 20)
Rengjøring (se side 19) og vedlagt
brosjyre
Betjening (se side 19)
Montasje
se side 17
Mål (se side 18)
Ikke bruk silikon som inneholder eddiksyre!
Symbolbeskrivelse
Gjennomstrømningsdiagram
(se side 18)
 med EcoSmart®
 uten EcoSmart®
14

Указания за безопасност
При монтажа трябва да се носят ръкавици, за да
се избегнат наранявания поради притискане
или порязване.
Позволено е използването на продукта само за
къпане, хигиена и цели на почистване на тялото.
Указания за монтаж
• Преди монтажа продуктът трябва да се провери за
транспортни щети. След монтажа не се признават
транспортни или повърхностни щети.
• Арматурата трябва да се монтира, промие и прове-
ри в съответствие с валидните норми!
• Трябва да бъдат спазвани валидните в съответните
страни предписания за инсталиране.
Технически данни
Работно налягане: макс. 1 МПа
Препоръчително работно налягане: 0,1 - 0,5 МПа
Контролно налягане: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Продуктът е разработен само за питейна вода!
БЪЛГАРСКИ
Сервизни части(вижте стр. 20)
Контролен знак (вижте стр. 20)
Почистване (вижте стр. 19) и при-
ложена брошура
Обслужване (вижте стр. 19)
Монтаж
вижте стр. 17
Размери (вижте стр. 18)
Не използвайте силикон, съдържащ оцет-
на киселина!
Описание на символите
Диаграма на потока
(вижте стр. 18)
с EcoSmart®
без EcoSmart®
Udhëzime sigurie
Për të evituar lëndimet e pickimeve ose të prerjeve
gjatë procesit të montimit duhet që të vishni doreza.
Produkti duhet të përdoret vetëm qëllimet e banjave,
të higjienës dhe të larjes së trupit.
Udhëzime për montimin
• Përpara montimit duhet që produkti të kontrollohet për
dëmtime nga transporti. Pas instalimit nuk do të njihet
asnjë dëmtim nga transporti ose dëmtim i sipërfaqes.
• Armatura duhet montuar, shpërlarë dhe kontrolluar në
bazë të normave të vlefshme!
• Duhet të respektohen linjat udhëzuese të instalimit, të
vlefshme për vendet respektive.
Të dhëna teknike
Presioni gjatë punës maks. 1 MPa
Presioni i rekomanduar: 0,1 - 0,5 MPa
Presioni për provë: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Produkti është projektuar ekskluzivisht për ujë të pijshëm!
Shqip
Pjesët e servisit(shih faqen 20)
Shenja e kontrollit (shih faqen 20)
Pastrimi (shih faqen 19) dhe
broshura bashkëngjitur
Përdorimi (shih faqen 19)
Montimi
shih faqen 17
Përmasat (shih faqen 18)
Mos përdorni silikon që në përbërje ka acid
acetik.
Përshkrimi i simbolit
Diagrami i qarkullimit
(shih faqen 18)
me EcoSmart®
pa EcoSmart®
15



 
.  

.

•
 .

. •
! •
.

 1 : 
 0,5 - 0,1 : 
 1,6 : 
(PSI 147 = 10 = 1)
!

(20)
(20)
 (19)

(19)

17
(18)
 !
!


(18)
®EcoSmart 
®EcoSmart 
16

17
Montage
4
3
SW 10 mm SW 19 mm
8 Nm
12
2.
1.
7 Nm

18
Maße
Durchflussdiagramm
Citterio M
34130000
Citterio M
34130000
EcoSmart
EcoSmart
2
1

19
Bedienung
Reinigung
schließen / fermé / close / chiudere / cerrar / sluiten /
lukke / fechar / zamknąć / zavřít / uzavrieť / 关 /
закрыть / bezárás / sulkeminen / stänga / uždaryti /
Zatvaranje / kapatmak / închide / κλειστό /
zapreti / sulgege / aizvērt / zatvori / lukke / затваряне /
mbylle /
ﻞﻴﻐﺸﺘﻟا
ﺢﺘﻓ
قﻼﻏإ
ﻦﺧﺎﺳ
ﺎﺑدر
ﻒﻴﻈﻨﺘﻟا
Bedienung
öffnen
Schließen
Warm
Kalt
Reinigung
öffnen / ouvert / open / aperto / abierto / open / åbne /
abrir / otworzyć / otevřít / otvoriť / 开 / открыть / nyitás /
avaaminen / öppna / atidaryti / Otvaranje / açmak /
deschide / ανοικτό / odpreti / avage / atvērt /
otvoriti / åpne / отваряне / hape /
ﻞﻴﻐﺸﺘﻟا
ﺢﺘﻓ
قﻼﻏإ
ﻦﺧﺎﺳ
ﺎﺑدر
ﻒﻴﻈﻨﺘﻟا
Bedienung
öffnen
Schließen
Warm
Kalt
Reinigung
1 2

20
Prüfzeichen
Serviceteile
96507000
94009000
95672000
98932000
96319000
95382000
98749000
96078009
EcoSmart
98987000
Hansgrohe · Auestraße 5 - 9 · D-77761 Schiltach · Telefon [phone] · Telefax +49 (0) 7836/511440
E-Mail: [email protected] · Internet: www.hansgrohe.com 12/2014 9.01218.01
P-IX DVGW SVGW ACS WRAS ETA KIWA
34130000 P-IX 19983/IO X
DIN 4109
P-IX 19983/IO
