INSTALLATION
DE ⁄ Gebrauchsanleitung ⁄ Montageanleitung 02
FR ⁄ Mode d'emploi ⁄ Instructions de montage 03
EN ⁄ Instructions for use ⁄ assembly instructions 04
IT ⁄ Istruzioni per l'uso ⁄ Istruzioni per Installazione 05
ES ⁄ Modo de empleo ⁄ Instrucciones de montaje 06
NL ⁄ Gebruiksaanwijzing ⁄ Handleiding 07
DK ⁄ Brugsanvisning ⁄ Monteringsvejledning 08
PT ⁄ Instruções para uso ⁄ Manual de Instalación 09
PL ⁄ Instrukcja obsługi ⁄ Instrukcja montażu 10
CS ⁄ Návod k použití ⁄ Montážní návod 11
SK ⁄ Návod na použitie ⁄ Montážny návod 12
ZH ⁄ 用户手册 ⁄ 组装说明 13
RU ⁄ Руководство пользователя ⁄ Инструкция
по монтажу 14
HU ⁄ Használati útmutató ⁄ Szerelési útmutató 15
FI ⁄ Käyttöohje ⁄ Asennusohje 16
SV ⁄ Bruksanvisning ⁄ Monteringsanvisning 17
LT ⁄ Vartotojo instrukcija ⁄ Montavimo instrukcijos 18
HR ⁄ Upute za uporabu ⁄ Uputstva za instalaciju 19
TR ⁄ Kullanım kılavuzu ⁄ Montaj kılavuzu 20
RO ⁄ Manual de utilizare ⁄ Instrucţiuni de montare 21
EL ⁄ Οδηγίες χρήσης ⁄ Οδηγία συναρµολόγησης 22
SL ⁄ Navodilo za uporabo ⁄ Navodila za montažo 23
ET ⁄ Kasutusjuhend ⁄ Paigaldusjuhend 24
LV ⁄ Lietošanas pamācība ⁄ Montāžas instrukcija 25
SR ⁄ Uputstvo za upotrebu ⁄ Uputstvo za montažu 26
NO ⁄ Bruksanvisning ⁄ Montasjeveiledning 27
BG ⁄ Инструкция за употреба ⁄ Ръководство
за монтаж 28
SQ ⁄ Udhëzuesi i përdorimit ⁄ Udhëzime rreth montimit 29
AR ⁄ ⁄30

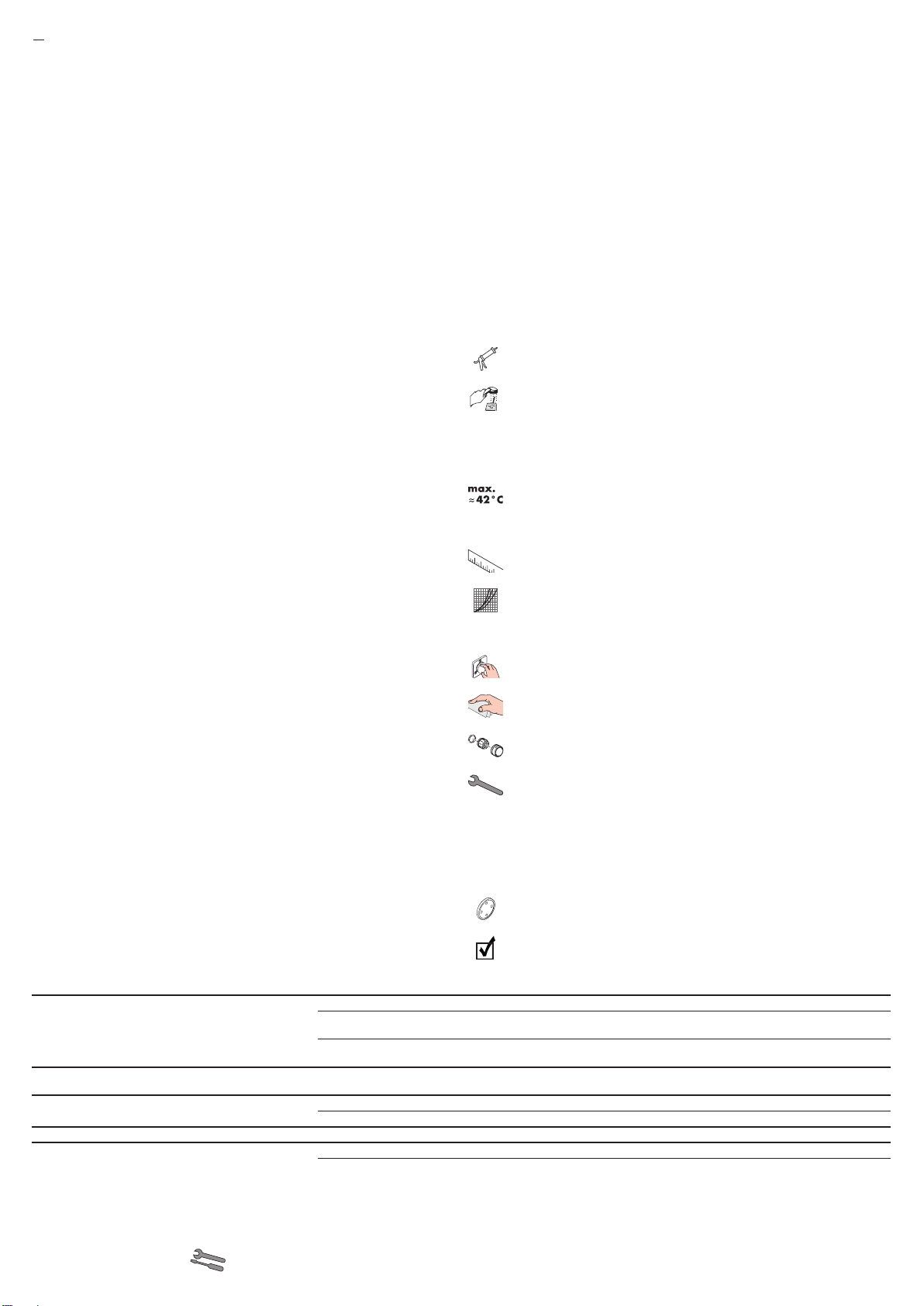

AXOR Front Showerpipe
26020000

02
MONTAGE (siehe Seite 31)
SERVICETEILE (siehe Seite 42)
REINIGUNG (siehe Seite 40)
BEDIENUNG (siehe Seite 37)
DURCHFLUSSDIAGRAMM (siehe Seite 36)
 Kopfbrause
 Handbrause
MASSE (siehe Seite 36)
JUSTIERUNG (siehe Seite 34)
Nach erfolgter Montage muss die Auslauftemperatur des Thermostaten über-
prüft werden. Eine Korrektur ist erforderlich wenn die an der Entnahmestelle
gemessene Temperatur von der am Thermostaten eingestellten Temperatur
abweicht.
Kein essigsäurehaltiges Silikon verwenden!
SYMBOLBESCHREIBUNG
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C ⁄ 4 min
Anschlussmaße: 150 ± 12 mm
Anschlüsse R 1⁄2: kalt rechts - warm links
⁄ Das Produkt ist ausschließlich für Trinkwasser konzipiert!
⁄ Eigensicher gegen Rückfließen
TECHNISCHE DATEN
SICHERHEITSHINWEISE
Bei der Montage müssen zur Vermeidung von Quetsch- und Schnittverletzungen
Handschuhe getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körperreinigungszwecken eingesetzt
werden.
Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen müssen
ausgeglichen werden.
Das Produkt darf nicht als Haltegriff benutzt werden. Es muss ein separater Halte-
griff montiert werden.
Der Kontakt der Brausestrahlen mit empfindlichen Körperstellen (z. B. Augen) muss
vermieden werden. Es muss ein ausreichender Abstand zwischen Brause und
Körper eingehalten werden.
Kinder, sowie Erwachsene mit körperlichen, geistigen und ⁄ oder sensorischen
Einschränkungen dürfen das Produkt nicht unbeaufsichtigt benutzen. Personen, die
unter Alkohol- oder Drogeneinfluss stehen, dürfen das Produkt nicht benutzen.
Der Kopfbrausearm ist nur für das Halten der Kopfbrause ausgelegt, er darf nicht
mit weiteren Gegenständen belastet werden!
MONTAGEHINWEISE
⁄ Vor der Montage muss das Produkt auf Transportschäden untersucht werden. Nach
dem Einbau werden keine Transport- oder Oberflächenschäden anerkannt.
⁄ Die Leitungen und die Armatur müssen nach den gültigen Normen montiert, gespült
und geprüft werden.
⁄ Die in den Ländern jeweils gültigen Installationsrichtlinien sind einzuhalten.
⁄ Die in der Montageanleitung angegebenen Montagemaße sind ideal für Personen
von ca. 1800 mm Körpergröße und müssen gegebenenfalls angepasst werden.
Hierbei ist darauf zu achten, dass sich bei geänderter Montagehöhe die Mindest-
höhe ändert und die Änderung der Anschlussmaße berücksichtigt werden müssen.
⁄ Bei der Montage des Produktes durch qualifiziertes Fachpersonal ist darauf zu
achten, dass die Befestigungsfläche im gesamten Bereich der Befestigung plan ist
(keine vorstehenden Fugen oder Fliesenversatz), der Wandaufbau für eine Monta-
ge des Produktes geeignet ist und keine Schwachstellen aufweist.
⁄ Der beigepackte Filtereinsatz muss eingebaut werden, um Schmutzeinspülungen
aus dem Leitungsnetz zu vermeiden. Schmutzeinspülungen können die Funktion
beeinträchtigen und⁄oder zu Beschädigungen an Funktionsteilen der Brause führen,
für hieraus ergebende Schäden haftet Hansgrohe nicht.
⁄ Erst nach dem kompletten Zusammenbau und der fertigen Aufstellung den Netzste-
cker in die bauseitige Netzanschlusssteckdose stecken.
⁄ Das Produkt ist nicht für die Verwendung in Verbindung mit einem Dampfbad
vorgesehen!
DE
SAFETY FUNCTION (siehe Seite 34)
Dank der Safety Function lässt sich die gewünschte Höchsttemperatur von z.
B. max. 42 ºC voreinstellen.
WARTUNG (siehe Seite 35)
Rückflussverhinderer müssen gemäß DIN EN 1717 regelmäßig in Überein-
stimmung mit nationalen oder regionalen Bestimmungen auf ihre Funktion
geprüft werden (mindestens einmal jährlich).
SONDERZUBEHÖR (nicht im Lieferumfang enthalten)
#95239000 Fliesenausgleichsscheibe chrom (siehe Seite 42)
STÖRUNG URSACHE ABHILFE
⁄ Wenig Wasser ⁄ Versorgungsdruck nicht ausreichend ⁄ Leitungsdruck prüfen
⁄ Schmutzfangsiebe verschmutzt ⁄ Schmutzfangsiebe vor dem Thermostat und auf der Regel-
einheit reinigen
⁄ Siebdichtung der Brause verschmutzt ⁄ Siebdichtung zwischen Brause und Schlauch reinigen
⁄ Kreuzfluss, warmes Wasser wird bei geschlossener Arma-
tur in die Kaltwasserleitung gedrückt oder umgekehrt ⁄ Rückflussverhinderer verschmutzt ⁄ defekt ⁄ Rückflussverhinderer reinigen ggf. austauschen
⁄ Auslauftemperatur stimmt nicht mit der eingestellten Tem-
peratur überein ⁄ Thermostat wurde nicht justiert ⁄ Thermostat justieren
⁄ Zu niedrige Warmwassertemperatur ⁄ Warmwassertemperatur erhöhen auf 42 ºC bis 65 ºC
⁄ Temperaturregelung nicht möglich ⁄ Regeleinheit verkalkt ⁄ Regeleinheit austauschen
⁄ Durchlauferhitzer schaltet bei Thermostatbetrieb nicht ein ⁄ Schmutzfangsiebe verschmutzt ⁄ Schmutzfangsiebe reinigen ⁄ austauschen
⁄ Rückflussverhinderer sitzt fest ⁄ Rückflussverhinderer austauschen
PRÜFZEICHEN (siehe Seite 43)

03
MONTAGE (voir pages 31)
PIÈCES DÉTACHÉES (voir pages 42)
NETTOYAGE (voir pages 40)
INSTRUCTIONS DE SERVICE (voir pages 37)
DIAGRAMME DU DÉBIT (voir pages 36)
 pomme de douche
 Douchette
DIMENSIONS (voir pages 36)
ETALONNAGE (voir pages 34)
Le montage terminé, contrôler la température de l’eau puisée au mitigeur
thermostatique. Un étalonnage est nécessaire si la température de l’eau
mitigée mesurée au point de puisage diffère sensiblement de celle affichée
sur le thermostat.
Ne pas utiliser de silicone contenant de l'acide acétique!
DESCRIPTION DU SYMBOLE
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 70°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C ⁄ 4 min
Dimension d´arrivée: 150 ± 12 mm
Raccordement R 1⁄2: froide à droite - chaude à gauche
⁄ Le produit est exclusivement conçu pour de l'eau potable!
⁄ Avec dispositif anti-retour
INFORMATIONS TECHNIQUES
CONSIGNES DE SÉCURITÉ
Lors du montage, porter des gants de protection pour éviter toute blessure par
écrasement ou coupure.
Le produit ne doit servir qu'à se laver et à assurer l'hygiène corporelle.
Il est conseillé d'équilibrer les pressions de l'eau chaude et froide.
Le produit ne doit pas servir de poignée. Monter pour cela une poignée séparée.
Éviter le contact du jet de la douchette avec les parties sensibles du corps (telles
par ex. que les yeux). Veiller à respecter un écart suffisant entre la douchette et le
corps
Il est interdit aux enfants ainsi qu'aux adultes ayant des insuffisantes physiques,
psychiques et⁄ou motoriques d'utiliser la douche sans surveillance. De même, il est
interdit à des personnes sous influence d'alcool ou de drogues d'utiliser la douche.
Le bras de la douchette n'est conçu que pour tenir la douchette et ne doit pas
servir à la suspension d'autres objets !
INSTRUCTIONS POUR LE MONTAGE
⁄ Avant son montage, s'assurer que le produit n'a subi aucun dommage pendant le
transport Après le montage, tout dommage de transport ou de surface ne pourra
pas être reconnu.
⁄ Les conduites et la robinetterie doivent être montés, rincés et contrôlés selon les
normes en vigueur.
⁄ Les directives d'installation en vigueur dans le pays concerné doivent être respec-
tées.
⁄ Les dimensions d'installation indiquées dans la notice de montage sont idéales
pour des personnes d'une taille de 1800 mm environ et doivent être ajustées selon
le cas. Tenir compte pour cela du fait qu'un changement de hauteur modifie la
hauteur minimum et que la modification des cotes de raccord doit entrer en ligne
de compte.
⁄ Lors du montage de ce produit par du personnel qualifié, veiller à ce que la
surface de fixation soit bien plane dans toute la zone de fixation (pas de dépasse-
ment de joints ou de déport de carreaux), à ce que le mur se prête au montage du
produit et ne présente aucun point fragile.
⁄ L’ élément-filtre, pièce jointe, doit être installé pour éviter l’ infiltration d’ impuretés
venant du réseau. Ceux-ci pourraient influencer le fonctionnement de ce produit et
même endommager des pieces mobiles. Des réclamations à la suite de l’usage de
la pomme de douche sans joint-tamis de hansgrohe ne peuvent pas faire partie de
notre garantie.
⁄ Ne raccorder la fiche secteur à la prise secteur du client qu'à l'issue de l'assem-
blage complet et de l'installation.
⁄ Le produit n'est pas prévu pour une utilisation en liaison avec un bain à vapeur
FR
SAFETY FUNCTION (voir pages 34)
Grâce à la fonction Safety, il est possible de prérégler la température maxi-
male par exemple max. 42º C souhaitée.
ENTRETIEN (voir pages 35)
Les clapets anti-retour doivent être examinés régulièrement conformément à la
norme EN 1717 ou conformément aux dispositions nationales ou régionales
quant à leur fonction (au moins une fois par an).
ACCESSOIRES EN OPTION (ne fait pas partie de la fourniture)
#95239000 cale de compensation chromé (voir pages 42)
DYSFONCTIONNEMENT ORIGINE SOLUTION
⁄ Pas assez d´eau ⁄ Pression d´alimentation insuffisante ⁄ Contrôler la pression
⁄ Filtres encrassés ⁄ Nettoyer les filtres devant le mitigeur thermostatique et sur
la cartouche
⁄ Joint-filtre de douchette encrassé ⁄ Nettoyer le joint-filtre entre la douchette et le flexible
⁄ Circulation opposée, l´eau chaude est comprimée dans
l´arrivée d´eau froide et vice versa avec robinet fermé ⁄ Clapet anti-retour encrassé ou défectueux ⁄ Nettoyer le clapet anti-retour ou le changer éventuellement
⁄ La température à la sortie ne correspond pas à la tempé-
rature de réglage ⁄ Le thermostat n´a pas été réglé ⁄ Régler le thermostat
⁄ Température d'eau chaude trop basse, pas d´eau froide ⁄ Augmenter la température d´eau chaude entre 42ºC et
65ºC
⁄ Le réglage de la température n´est pas possible ⁄ Cartouche thermostatique entartrée ⁄ Changer la cartouche thermostatique
⁄ Le chauffe-eau instantané ne s´allume pas lors de
l´utilisation du thermostat ⁄ Filtres encrassés ⁄ Nettoyez ⁄ changez les filtres
⁄ Clapet anti-retour bloque ⁄ Changez le clapet antiretour
CLASSIFICATION ACOUSTIQUE ET DÉBIT
(voir pages 43)

04
ASSEMBLY (see page 31)
SPARE PARTS (see page 42)
CLEANING (see page 40)
OPERATION (see page 37)
FLOW DIAGRAM (see page 36)
 overhead shower
 Hand shower
DIMENSIONS (see page 36)
ADJUSTMENT (see page 34)
After the installation, the output temperature of the thermostat must be
checked. A correction is necessary if the temperature measured at the output
differs from the temperature set on the thermostat.
Do not use silicone containing acetic acid!
SYMBOL DESCRIPTION
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C ⁄ 4 min
Centre distance: 150 ± 12 mm
Connections R 1⁄2: cold right - hot left
⁄ The product is exclusively designed for drinking water!
⁄ Safety against backflow
TECHNICAL DATA
SAFETY NOTES
Gloves should be worn during installation to prevent crushing and cutting injuries.
The product may only be used for bathing, hygienic and body cleaning purposes.
The hot and cold supplies must be of equal pressures.
The product may not be used as a holding handle. A separate handle must be
installed.
Do not allow the streams of the shower touch sensitive body parts (such as your
eyes). An adequate distance must be kept between the shower and you.
Children as well as adults with physical, mental and⁄or sensoric impairments must
not use this product without proper supervision. Persons under the influence of
alcohol or drugs are prohibited from using this product.
The arm of the shower head is intended only to hold the shower head. Do not load
it down with other objects!
INSTALLATION INSTRUCTIONS
⁄ Prior to installation, inspect the product for transport damages. After it has been
installed, no transport or surface damage will be honoured.
⁄ The pipes and the fixture must be installed, flushed and tested as per the applicable
standards.
⁄ The plumbing codes applicable in the respective countries must be observed.
⁄ The installation dimensions stated in these installation instructions are ideal for
people of approximately 1800 mm in body height. The dimensions can be altered
if required. In this case, pay attention to the fact that a change of installation height
will also change the minimum height, and that the altered mounting dimensions must
be taken into consideration.
⁄ During installation of the product by qualified trained personnel, make sure that the
entire fastening surface is even and smooth (no protruding seams or tile offset), that
the finish of the wall is suitable to apply the product and has no weak points.
⁄ The filter insert must be use to protect the shower against incoming dirt by pipe-
work. Incoming dirt leads to defects or⁄and can damage parts of the shower; such
caused faults voids all liability and guarantee claims.
⁄ Finish assembling and positioning before you connect the mains plug to the power
socket.
⁄ The product is not designed to be used with steam baths!
EN
SAFETY FUNCTION (see page 34)
The desired maximum temperature for example max. 42º C can be pre-set
thanks to the safety function.
MAINTENANCE (see page 35)
The check valves must be checked regularly according to DIN EN 1717 in
accordance with national or regional regulations (at least once a year).
SPECIAL ACCESSORIES (order as an extra)
#95239000 tile-matching-disk chrome plated (see page 42)
FAULT CAUSE REMEDY
⁄ Insufficient water ⁄ Supply pressure inadequate ⁄ Check water pressure (If a pump has been installed check
to see if the pump is working).
⁄ Filters are dirty ⁄ Clean filter in front of the mixer and on the MTC-thermo
cartridge
⁄ Shower filter seal dirty ⁄ Clean filter seal between shower and hose
⁄ Crossflow, hot water being forced into cold water pipe, or
vice versa, when mixer is closed ⁄ Backflow preventers dirty or leaking ⁄ Clean backflow preventers, exchange if necessary
⁄ Spout temperature does not correspond with temperature
set ⁄ Thermostat has not been adjusted ⁄ Adjust thermostat
⁄ Hot water temperature too low ⁄ Increase hot water temperature to 42 ºC to 65 ºC
⁄ Temperature regulation not possible ⁄ thermo cartridge calcified ⁄ Exchange thermo cartridge
⁄ Instantaneous heater didn't work with thermostat ⁄ Filters are dirty ⁄ Clean the filter ⁄ exchange filter
⁄ check valve hasn't moved back ⁄ Exchange check valves
TEST CERTIFICATE (see page 43)

05
MONTAGGIO (vedi pagg. 31)
PARTI DI RICAMBIO (vedi pagg. 42)
PULITURA (vedi pagg. 40)
PROCEDURA (vedi pagg. 37)
DIAGRAMMA FLUSSO (vedi pagg. 36)
 soffione doccia
 Doccetta
INGOMBRI (vedi pagg. 36)
TARATURA (vedi pagg. 34)
Effettuata l’installazione del miscelatore termostatico bisogna controllare
la temperatura di uscita. La taratura è necessaria quando la temperatura
dell’acqua misurata sul punto di prelievo non corrisponde a quella fissata sul
termostato.
Non utilizzare silicone contenente acido acetico!
DESCRIZIONE SIMBOLO
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 70°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C ⁄ 4 min
Distanza di raccordo: 150 ± 12 mm
Raccordi R 1⁄2: fredda a destra - calda a sinistra
⁄ Il prodotto è concepito esclusivamente per acqua potabile!
⁄ Sicurezza antiriflusso
DATI TECNICI
INDICAZIONI SULLA SICUREZZA
Durante il montaggio, per pevitare ferite da schiacciamento e da taglio bisogna
indossare guanti protettivi.
Il prodotto deve essere utilizzato esclusivamente per fare il bagno e per l'igiene
del corpo.
Attenzione! Compensare le differenze di pressione tra i collegamenti dell'acqua
fredda e dell'acqua calda.
Il prodotto non deve essere utilizzato come maniglia, questa deve essere montata
separatamente.
Bisogna evitare il contatto fra il getto della doccia e parti del corpo delicate (ad
es. gli occhi). Fra il soffione ed il corpo va mantenuta una distanza sufficiente.
I bambini e gli adulti affetti da menomazioni fisiche, psichiche e⁄o sensoriali devo-
no utilizzare il sistema doccia solo sotto sorveglianza. Il prodotto non deve essere
utilizzato da persone sotto l'effetto di droghe o alcolici.
Il braccio del soffione della doccia è progettato per sostenere solo quest'ultimo,
non va sovraccaricato con altri oggetti!
ISTRUZIONI PER IL MONTAGGIO
⁄ Prima del montaggio è necessario controllare che non ci siano stati danni durante
il trasporto. Una volta eseguito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
⁄ Montare, lavare e controllare tubature e rubinetteria rispettando le norme correnti.
⁄ Vanno rispettate le direttive di installazione nazionali vigenti nel rispettivo paese.
⁄ Le quote di montaggio indicate nelle istruzioni di montaggio sono ideali per per-
sone grandi circa 1800 mm e eventualmente vanno adattate. A ciò bisogna fare
attenzione, che ad altezza di montaggio cambiata l'altezza minima necessaria in-
dicata cambia e che bisogna considerare la modifica delle quote di collegamento.
⁄ Per il montaggio del prodotto da personale specializzato qualificato bisogna fare
attenzione, che la superficie di fissaggio, in tutto il campo di fissaggio, sia piana
(nessuna giunzione sporgente o sfalsamento di piastrella), la costruzione della pa-
rete sia adatta al montaggio del prodotto e che non presenti alcun punto debole.
⁄ Il filtro supplementare deve essere utilizzato per proteggere la doccia dai depositi
di calcare. Tali impurita possono infatti causare difetti e⁄o danneggiare parti della
doccia; in questo caso la Hansgrohe non risponde dei danni.
⁄ Infilare la spina di alimentazione nella presa elettrica di collegamento alla rete
solo dopo il completo assemblaggio e installazione eseguiti.
⁄ Il prodotto non è predisposto per l'impiego in combinazione con un bagno a
vapore.
IT
SAFETY FUNCTION (vedi pagg. 34)
Grazie alla funzione antiscottature Safety la temperatura massima per
esempio max. 42º C desiderata è facilmente regolabile.
MANUTENZIONE (vedi pagg. 35)
La valvola di non ritorno deve essere controllata regolarmente come da
DIN EN 1717, secondo le normative nazionali e regionali (almeno una volta
all'anno).
ACCESSORI SPECIALI (non contenuto nel volume di fornitura)
#95239000 distanziali da piastrella cromato (vedi pagg. 42)
PROBLEMA POSSIBILE CAUSA RIMEDIO
⁄ Scarsità d'acqua ⁄ Pressione di erogazione insufficiente ⁄ Provare la pressione di erogazione
⁄ Filtri sporchi ⁄ Pulire⁄sostituire i filtri
⁄ Guarnizione del filtro della doccia sporca ⁄ Pulire la guarnizione del filtro tra doccia e flessibile
⁄ Flusso incrociato; l'acqua calda viene spinta nella tubatu-
ra acqua fredda a rubinetteria chiusa o viceversa ⁄ Antiriflusso sporco o non ermetico ⁄ Pulire o sostituire l'antiriflusso
⁄ La temperatura di erogazione diversa da quella impostata ⁄ Il termostatico non è stato regolato ⁄ Regolare il termostatico
⁄ Temperatura dell'acqua calda ⁄ Aumentare la temperatura acqua calda tra 42 ºC e 65 ºC
⁄ Impossibile la regolazione temperatura ⁄ Unità di regolazione piena di calcare ⁄ Sostituire l'unità di regolazione
⁄ La caldaia istantanea non lavora con il termostato in
funzione ⁄ Filtri sporchi ⁄ Pulire ⁄ sostituire i filtri
⁄ Valvola antiriflusso non funziona correttamentet ⁄ Sostituire la valvola antiriflusso
SEGNO DI VERIFICA (vedi pagg. 43)

06
MONTAJE (ver página 31)
REPUESTOS (ver página 42)
LIMPIAR (ver página 40)
MANEJO (ver página 37)
DIAGRAMA DE CIRCULACIÓN (ver página 36)
 Ducha fija
 Teleducha
DIMENSIONES (ver página 36)
AJUSTE (ver página 34)
Después del montaje deberá comprobarse la temperatura del agua del
termostato, en la salida del caño. Una corrección se efectuará siempre y
cuando la temperatura del agua tomada a la salida del caño, no correspon-
da con la indicada en el volante del termostato.
No utilizar silicona que contiene ácido acético!
DESCRIPCIÓN DE SÍMBOLOS
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 70°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C ⁄ 4 min
Racores excéntricos: 150 ± 12 mm
Racores excéntricos R 1⁄2: a la derecha frio - a la izquierda caliente
⁄ El producto ha sido concebido exclusivamente para agua potable.
⁄ Seguro contra el retorno
DATOS TÉCNICOS
INDICACIONES DE SEGURIDAD
Durante el montaje deben utilizarse guantes para evitar heridas por aplastamiento
o corte.
El producto solo debe ser utilizado para fines de baño, higiene y limpieza corpo-
ral.
Grandes diferencias de presión en servicio entre agua fría y agua caliente deben
equilibrarse.
El producto no debe ser utilizado como un elemento de sujeción. Debe montarse
un elemento de sujeción separado.
Debe evitarse el contacto del chorro del pulverizador con partes sensibles del
cuerpo (por ej. ojos). Debe mantenerse una distancia suficiente entre pulverizador
y cuerpo.
Niños, así como adultos con limitaciones corporales, mentales y⁄o sensoriales no
deben utilizar el sistema de duchas sin vigilancia. Personas que se encuentran bajo
el efecto de alcohol o drogas, no deben utilizar el sistema de duchas.
El brazo del pulverizador de ducha solo está previsto para soportar el pulveriza-
dor de ducha y no debe cargarse con otros objetos!
INDICACIONES PARA EL MONTAJE
⁄ Antes del montaje se debe examinarse el producto contra daños de transporte.
Después de la instalación no se reconoce ningún daño de transporte o de super-
ficie.
⁄ Los conductos y la grifería deben montarse, lavarse y comprobarse según las
normas vigentes.
⁄ Es obligatorio el cumplimiento de las directrices de instalación vigentes en el país
respectivo.
⁄ Las medidas indicadas en las instrucciones de montaje resultan ideales para
personas de 1800 mm de altura, por lo que deberán ajustarse siempre que sea
necesario. En este sentido, es importante tener en cuenta que, en caso de modifi-
cación de la altura de montaje, cambia la altura mínima y habrá que adaptar las
medidas de conexión.
⁄ Durante el montaje del producto, mediante personal especializado, se debe ase-
gurar de que la superficie de sujeción en todo el área de la fijación sea plana (sin
fugas o azulejos que sobresalgan), que la estructura del muro sea adecuada para
el montaje del producto y que no presente puntos débiles.
⁄ La inserción del filtro debe usarse para proteger la ducha de la suciedad prove-
niente de las tuberias. Debe colocarse entre el flexo y la ducha mural. Infiltraciones
de suciedad deterioran el funcionamiento de la ducha mural y pueden causar
daños en el interior de la misma que no están cubiertas por la garantía de Hans-
grohe.
⁄ Enchufar en la toma de corriente de la red solo una vez ensamblado completa-
mente y después de finalizar el montaje de los enchufes de la red.
⁄ ¡El producto no ha sido diseñado para uso en conexión con un baño de vapor!
ES
SAFETY FUNCTION (ver página 34)
Gracias al tope de temperatura se puede graduar la temperatura máxima
por ejemplo max. 42º C.
MANTENIMIENTO (ver página 35)
Las válvulas anti-retorno tienen que ser controladas regularmente según la
norma DIN EN 1717, en acuerdo con las regulaciones nacionales o regiona-
les (una vez al año, por lo menos).
OPCIONAL (no incluido en el suministro)
#95239000 Pieza desuplemento cromado (ver página 42)
PROBLEMA CAUSA SOLUCIÓN
⁄ Sale poca agua ⁄ presión insuficiente ⁄ comprobar presión
⁄ Filtros sucios ⁄ Limpiar filtros en las uniones a las tomas de agua caliente y
fría y en el cartucho termostático
⁄ Filtro de la teleducha sucio ⁄ Limpiar ⁄ Cambiar filtro entre flexo y teleducha
⁄ Flujo de agua cruzada agua caliente entra en la tubería
del agua fría o al revés ⁄ válvula antirretorno sucia o pierde ⁄ limpiar ⁄ cambiar válvula
⁄ Temperatura del agua no corresponde a lo marcado ⁄ termostato no ha sido ajustado ⁄ ajustar termostato
⁄ Temperatura del agua caliente demasiado baja ⁄ aumentar temperatura del agua caliente a 42º - 65º C.
⁄ No es posible regular la temperatura ⁄ Termoelemento calcificado o desgastado ⁄ cambiar termoelemento
⁄ Calentador instantáneo no se enciende cuando el termos-
tato mezcla agua caliente con agua fría ⁄ Filtros sucios ⁄ limpiar⁄cambiar filtros
⁄ válvula anti-retorno cerrada ⁄ cambiar válvula anti-retorno
MARCA DE VERIFICACIÓN (ver página 43)

07
MONTAGE (zie blz. 31)
SERVICE ONDERDELEN (zie blz. 42)
REINIGEN (zie blz. 40)
BEDIENING (zie blz. 37)
DOORSTROOMDIAGRAM (zie blz. 36)
 hoofddouche
 Handdouche
MATEN (zie blz. 36)
INSTELLEN (zie blz. 34)
Na montage dient de uitstroomtemperatuur van de thermostaat gecontro-
leerd te worden. Een correctie is noodzakelijk als de aan het tappunt geme-
ten temperatuur afwijkt van de op de thermostaat ingestelde temperatuur.
Gebruik geen zuurhoudende silicone!
SYMBOOLBESCHRIJVING
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 70°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C ⁄ 4 min
Aansluitmaten: 150 ± 12 mm
Aansluitingen R 1⁄2: koud rechts - warm links
⁄ Het product is uitsluitend ontworpen voor drinkwater!
⁄ Beveiligd tegen terugstromen
TECHNISCHE GEGEVENS
VEILIGHEIDSINSTRUCTIES
Bij de montage moeten ter voorkoming van knel- en snijwonden handschoenen
worden gedragen.
Het product mag alleen voor het wassen, hygiënische doeleinden en voor de
lichaamreiniging worden gebruikt.
Grote drukverschillen tussen de koud- en warmwatertoevoer dienen vermeden te
worden.
Het product mag niet als handgreep worden gebruikt. Er moet een aparte hand-
greep gemonteerd worden.
Het contact van de douchestraal met gevoelige lichaamsdelen (bijv. ogen) moet
worden voorkomen. Er moet voldoende afstand tussen douche en lichaam aange-
houden worden.
Kinderen en volwassenen met lichamelijke, geestelijke en⁄of sensorische beperkin-
gen mogen het douchesysteem niet zonder toezicht gebruiken. Personen onder
invloed van alcohol of drugs mogen het douchesysteem niet gebruiken.
De arm van de hoofddouche is uitsluitend voor het vasthouden van de hoofddou-
che bedoeld en mag niet met verdere voorwerpen worden belast!
MONTAGE-INSTRUCTIES
⁄ Vóór de montage moet het product gecontroleerd worden op transportschade. Na
de inbouw wordt geen transport- of oppervlakteschade meer aanvaard.
⁄ De leidingen en armaturen moeten gemonteerd, gespoeld en gecontroleerd wor-
den volgens de geldige normen.
⁄ De in de overeenkomstige landen geldende installatierichtlijnen moeten nageleefd
worden.
⁄ De in de handleiding aangegeven montagematen richten zich op personen van ca.
1800 mm groot en moeten indien nodig aangepast worden. Daarbij moet in acht
genomen worden dat bij een gewijzigde montagehoogte ook de minimumhoogte
verandert en dat de aansluitmaten overeenkomstig moeten worden aangepast.
⁄ Bij de montage van het product door gekwalificeerd vakpersoneel moet erop gelet
worden dat het montagevlak in het volledige bereik van de bevestiging vlak is
(geen uitstekende voegen of verspringende tegels), dat de wand geschikt is voor
de montage van het product en geen zwakke plaatsen vertoont.
⁄ De bijgeleverde filter moet ingebouwd worden om uit de leidingen tegen te hou-
den. Vuil uit de leidingen kan de werking van de hoofddouche negatief beïnvloe-
den en⁄of de hoofddouche beschadigen. Voor deze schade is Hansgrohe niet
verantwoordelijk.
⁄ Steek de netstekker pas na de volledige montage en opstelling in de contactdoos
van het gebouw.
⁄ Het product is niet voorzien voor gebruik in combinatie met een stoombad!
NL
SAFETY FUNCTION (zie blz. 34)
Dankzijd de Safety Function kan de gewenste maximale temperatuur van
bijv. max. 42º C van te voren worden ingesteld.
ONDERHOUD (zie blz. 35)
Keerkleppen moeten volgens DIN EN 1717 regelmatig en volgens plaatse-
lijk geldende eisen op het funktioneren gecontroleerd worden. (Tenminste
een keer per jaar)
TOEBEHOREN (behoort niet tot het leveringspakket)
#95239000 opvulschijf verchroomd (zie blz. 42)
STORING OORZAAK OPLOSSING
⁄ Weinig water ⁄ Druk te laag ⁄ Druk controleren
⁄ Vuilzeef verstopt ⁄ Vuilvangzeefjes en zeefjes van regeleenheid reinigen
⁄ Zeefdichting handdouche verstopt ⁄ Zeefdichting handdouche reinigen
⁄ Kruisstroom, warm water stroomt in gesloten toestand in
koud water leiding of omgekeerd ⁄ Terugslagkleppen vervuild of defect ⁄ Terugslagkleppen reinigen dan wel uitwisselen
⁄ Uitstroomtemperatuur komt niet met ingestelde temperatuur
overeen ⁄ Thermostaat niet ingesteld ⁄ Thermostaat instellen
⁄ Temperatuur van warm water te laag ⁄ Warmwater toevoer verhogen min. 42ºC naar 65ºC
⁄ Temperatuur niet regelbaar ⁄ regeleenheid verkalkt ⁄ regeleenheid uitwisselen
⁄ Doorstroomtoestel schakelt tijdens gebruik van thermo-
staat niet in ⁄ Vuilzeef verstopt ⁄ Vuilvangzeef reinigen ⁄ uitwisselen
⁄ Terugslagklep zit vast ⁄ Terugslagklep uitwisselen
KEURMERK (zie blz. 43)

08
MONTERING (se s. 31)
RESERVEDELE (se s. 42)
RENGØRING (se s. 40)
BRUGSANVISNING (se s. 37)
GENNEMSTRØMNINGSDIAGRAM (se s. 36)
 Hovedbruser
 Håndbruser
MÅLENE (se s. 36)
FORINDSTILLING (se s. 34)
Efter monteringen skal termostatens udløbstemperatur kontrolleres. Såfremt
den målte vandtemperatur afviger fra den på termostaten viste forindstilling
er en korrigering af skalagrebet nødvendig.
Der må ikke benyttes eddikesyreholdig silikone!
SYMBOLBESKRIVELSE
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 70°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C ⁄ 4 min
Tilslutningsmål: 150 ± 12 mm
Tilslutninger R 1⁄2: Koldt højre - varmt venstre
⁄ Produktet er udelukkende beregnet til drikkevand!
⁄ Med indbygget kontraventil
TEKNISKE DATA
SIKKERHEDSANVISNINGER
Ved monteringen skal der bruges handsker for at undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og kropsrengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør udjævnes.
Produktet må ikke bruges som håndtag. Der skal monteres et separat håndtag.
Bruserstrålens kontakt med sensitive områder (f.eks. øjne) skal undgås. Der skal
være en tilstrækkelig afstand mellem bruseren og kroppen.
Børn som også voksne med fysiske, mentale og ⁄ eller sensoriske begrænsninger
må ikke bruge brusersystemet uden opsyn. Personer som er under indflydelse af
alkohol eller narkotika må ikke bruge brusersystemet.
Stangen til hovedbruseren er kun beregnet til at holde hovedbruseren. Den må ikke
belastes med andre genstande!
MONTERINGSANVISNINGER
⁄ Før monteringen skal produktet kontrolleres for transportskader. Efter monteringen
godkendes transportskader eller skader på overfladen ikke længere.
⁄ Ledningerne og armaturerne skal monteres, skylles og kontrolleres iht. de gæl-
dende standarder.
⁄ Installationsbestemmelserne, der gælder i det enkelte land, skal overholdes.
⁄ Målene i monteringsanvisningen er ideal til personer med en størrelse på 1800
mm og skal i givet fald tilpasses. Herved skal der tages hensyn til, at den mindste
højde i tilfælde af en ændret monteringshøjde ændres og at der skal tages hensyn
til de ændrede tilslutningsmål.
⁄ Ved montering af produktet igennem kvalificerede fagfolk skal der holdes øje med,
at fastgørelsesoverfladen er plan i alle områder hvor produktet monteres (ingen
fremragende fuger eller fliseforskydninger), at væggene er velegnet til monteringen
af produktet og ikke har svare områder.
⁄ Den vedlagte filterindsats skal monteres for at forhindre at der kommer smuds i
bruseren fra rørsystemet. Indskyllet snavs kan have indflydelse på bruserens funktion
og⁄eller føre til beskadigelser på bruserens funktionsdele.
⁄ Stik først netstikket ind i stikdåsen på brugsstedet, når hele produktet er samlet og
opstillet, som det skal.
⁄ Dette produkt er ikke beregnet til anvendelse i forbindelse med et dampbad!
DK
SAFETY FUNCTION (se s. 34)
Takket være Safety varmtvands-begrænsningen kan maksimaltemperaturen
forudindstilles eksempel max. 42º C.
SERVICE (se s. 35)
Ifølge DIN EN 1717 skal gennmestrømningsbegrænsere i overenstemmelse
med nationale regler afprøves regelmæssigt (mindst en gang om året).
SPECIALTILBEHØR (ikke med i leveringsomfang)
#95239000 Afstandsskive Krom (se s. 42)
FEJL ÅRSAG HJÆLP
⁄ For lidt vand ⁄ Forsyningstrykket er ikke højt nok ⁄ Afprøv forsyningstrykket
⁄ Smudsfangsien er snavset ⁄ Rengør smudsfangsi foran termsotaten og på termostatele-
mentet
⁄ Sien mellem bruser og slange er snavset ⁄ Rengør sien mellem bruser og slange
⁄ Kryds-flow, varmt vand i koldtvandsledningen og omvendt ⁄ Kontraventilen er snavset eller utæt. ⁄ Rengør kontraventilen eller udskift den evt.
⁄ Udløbstemperaturen stemmer ikke overens med den indstil-
lede temperatur ⁄ Termostaten er ikke justeret ⁄ Juster termostatenI
⁄ For lav varmtvands-temperatur ⁄ Forhøj varmtvands-temperaturen fra 42ºC til 65ºC
⁄ Temperaturregulering ikke mulig ⁄ katuschen er tilkalket ⁄ Udskift katuschen
⁄ Vandvarmeren går ikke i gang ved aktivering af termostat ⁄ Smudsfangsien er snavset ⁄ Rengør⁄udskift smudsfangsi
⁄ Kontraventilen hænger ⁄ Udskift kontraventil
GODKENDELSE (se s. 43)

09
MONTAGEM (ver página 31)
PEÇAS DE SUBSTITUIÇÃO (ver página 42)
LIMPEZA (ver página 40)
FUNCIONAMENTO (ver página 37)
FLUXOGRAMA (ver página 36)
 Chuveiro fixo
 Chuveiro de mão
MEDIDAS (ver página 36)
AFINAÇÃO (ver página 34)
É necessária correcção se a temperatura medida no ponto de saída diferir
da temperatura marcada na escala.
Não utilizar silicone que contenha ácido acético!
DESCRIÇÃO DO SÍMBOLO
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 70°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C ⁄ 4 min
Distância entre eixos: 150 ± 12 mm
Ligações R 1⁄2: fria à direita - quente à esquerda
⁄ Este produto foi única e exclusivamente concebido para água potável!
⁄ Função anti-retorno e anti-vácuo
DADOS TÉCNICOS
AVISOS DE SEGURANÇA
Durante a montagem devem ser utilizadas luvas de protecção, de modo a evitar
ferimentos resultantes de entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene pessoal.
Grandes diferenças entre as pressões das águas quente e fria devem ser compen-
sadas.
O produto não pode ser utilizado como pega de apoio. Tem que ser montada
uma pega separada.
Deve-se evitar o contacto dos jactos de água com partes do corpo sensíveis (p.
ex. olhos). É necessário manter uma distância suficiente entre o chuveiro e o corpo.
Crianças e adultos com deficiências motoras, mentais e⁄ou sensoriais não podem
utilizar o sistema de duche sem monitorização. Pessoas que estejam sob a influên-
cia de álcool ou drogas não podem utilizar o sistema de duche.
O braço do chuveiro foi concebido apenas para servir de apoio à cabeça do
chuveiro, pelo que não pode ser sujeito a cargas de objectos adicionais!
AVISOS DE MONTAGEM
⁄ Antes da montagem deve-se controlar o produto relativamente a danos de trans-
porte. Após a montagem não são aceites quaisquer danos de transporte ou de
superfície.
⁄ As tubagens e a torneira têm que ser montadas, enxaguadas e verificadas de
acordo com as normas em vigor.
⁄ A prescrições de instalação válidas nos respetivos países devem ser respeitadas.
⁄ As dimensões de montagem indicadas nas instruções de montagem são ideais
para pessoas com uma altura aprox. 1800 mm e têm que ser eventualmente
adaptadas. Neste contexto deve ter-se em atenção que alterações na altura de
montagem obrigam a alterações na altura mínima, bem como alterações nas
dimensões de ligação.
⁄ Durante a montagem efectuada por técnicos qualificados deve ter-se em atenção
que a superfície de fixação seja plana em toda a sua extensão (sem juntas ou
ladrilhos salientes), que a estrutura da parede seja adequada para a montagem
do produto e que não apresente pontos fracos.
⁄ O filtro de inserção deve ser utilizado para proteger o chuveiro de areias e resí-
duos provenientes da tubagem. Resíduos e areias podem danificar componentes,
ou provocar mau funcionamento do chuveiro; as avarias assim provocadas anulam
a nossa respons abilidade e anulam a nossa garantia.
⁄ Inserir a ficha apenas na tomada após a montagem completa do sistema.
⁄ O produto não foi concebido para utilização em combinação com um banho de
vapor!
PT
SAFETY FUNCTION (ver página 34)
Graças à função de segurança pode-se regular a temperatura máxima por
exemplo max. 42ºC.
MANUTENÇÃO (ver página 35)
As válvulas anti-retorno devem ser verificadas regularmente de acordo com
a DIN EN 1717 segundo os regulamentos nacionais ou regionais (pelo
menos uma vez por ano).
ACESSÓRIOS ESPECIAIS (não incluído no volume de forneci-
mento)
#95239000 Arruela espaçadora cromado (ver página 42)
FALHA CAUSA SOLUÇÃO
⁄ Água insuficiente ⁄ Pressão não adequada ⁄ Verificar a pressão da água
⁄ Filtro sujo ⁄ Limpar o filtro nas ligações de água e no cartucho termos-
tático
⁄ Filtro do vedante do chuveiro sujo ⁄ Limpar o filtro entre o chuveiro e o tubo flexível
⁄ Fluxos cruzados, água quente a ser forçada a entrar no
tubo da água fria, ou vice-versa, quando a misturadora
está fechada.
⁄ Válvula anti-retorno suja ou com fugas ⁄ Limpar a válvula antiretorno, substitua se necessário
⁄ A temperatura da água não corresponde à temperatura
seleccionada ⁄ A misturadora termos tática não foi ajustada ⁄ Ajustar a misturadora termostática
⁄ Temperatura da água quente muito baixa ⁄ Aumentar a temperatura da água quente para 42º C a
65º C.
⁄ Não é possível regular a temperatura ⁄ Regulador da temperatura calcificado ⁄ Limpar regulador da temperatura
⁄ Esquentador não funciona com a termostática ⁄ Filtro sujo ⁄ Limpar ⁄ trocar o filtro
⁄ Válvula anti-retorno está presa ⁄ Trocar a válvula anti-retorno
MARCA DE CONTROLO (ver página 43)

10
MONTAŻ (patrz strona 31)
CZĘŚCI SERWISOWE (patrz strona 42)
CZYSZCZENIE (patrz strona 40)
OBSŁUGA (patrz strona 37)
SCHEMAT PRZEPŁYWU (patrz strona 36)
 Prysznic sufitowy
 Prysznic ręczny
WYMIARY (patrz strona 36)
USTAWIANIE (patrz strona 34)
Po ukończeniu montażu należy sprawdzić temperaturę ciepłej wody na
wylocie z termostatu. Korekta będzie konieczna wtedy, gdy zmierzona tem-
peratura na wylocie różni się od temperatury nastawionej na termostacie.
Nie stosować silikonów zawierających kwas octowy!
OPIS SYMBOLU
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 70°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C ⁄ 4 min
Wymiary przyłącza: 150 ± 12 mm
Przyłącza R 1⁄2: Zimna z prawej - Ciepła z lewej
⁄ Produkt przeznaczony wyłącznie do wody pitnej!
⁄ Zabezpieczony przed przepływem zwrotnym
DANE TECHNICZNE
WSKAZÓWKI BEZPIECZEŃSTWA
Aby uniknąć zranień na skutek zgniecenia lub przecięcia, podczas montażu nale-
ży nosić rękawice ochronne.
Produkt może być używany tylko do kąpieli, higieny i czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i zimnej wody muszą zostać
wyrównane.
Produktu nie wolno używać jako uchwytu do trzymania się. Należy zamontować
osobny uchwyt.
Należy unikać kontaktu strumienia wypływającego z głowicy z wrażliwymi
częściami ciała (np. oczami). Należy zachowywać odpowiednią odległość
pomiędzy głowicą a ciałem.
Zarówno dzieci, jak i dorośli z fizycznymi, psychicznymi i⁄lub sensorycznymi ogra-
niczeniami nie mogą korzystać z prysznica bez opieki. Osoby znajdujące się pod
wpływem alkoholu lub narkotyków nie mogą korzystać z prysznica.
Ramię prysznica jest przystosowane do trzymania głowicy prysznica i nie może
być obciążane innymi przedmiotami!
WSKAZÓWKI MONTAŻOWE
⁄ Przed montażem należy skontrolować produkt pod kątem szkód transportowych.
Po montażu nie widać żadnych szkód transportowych ani szkód na powierzchni.
⁄ Przewody i armatura muszą być montowane, płukane i kontrolowane według
obowiązujących norm.
⁄ Należy przestrzegać wytycznych instalacyjnych obowiązujących w danym kraju.
⁄ Wymiary montażowe podane w instrukcji montażowej są idealne dla osób o
wzroście sięgającym ok. 1800 mm i w razie konieczności należy je dostosować.
Należy przy tym zwrócić uwagę na fakt, iż przy zmienionej wysokości montażu
zmienia się minimalna wysokość, a także ulegają zmianie wymiary przyłączy.
⁄ Montaż produktu musi być wykonany przez wykwalifikowanego fachowca.
Powierzchnia w miejscu montażu musi być równa (bez uskoków wzgl. wzajemnie
przesuniętych płytek). Ściana w miejscu montażu musi być stabilna. Dołożone w
komplecie śruby i kołki rozporowe są przeznaczone do betonu.
⁄ Dołożony do opakowania filtr musi zostać zamontowany, jej zabezpieczeniu
przed zabrudzeniami z rur. Zanieczyszczenia mogą prowadzić do nieprawidło-
wego działania prysznicu lub spowodować jego uszkodzenie, za tak powstałe
uszkodzenia Hansgrohe nie przejmuje odpowiedzialności.
⁄ Wtyczkę sieciową włożyć do gniazdka przyłącza sieciowego klienta dopiero po
dokonaniu pełnego montażu i ustawienia całości.
⁄ Produkt nie jest przewidziany do zastosowania w łaźni parowej!
PL
SAFETY FUNCTION (patrz strona 34)
Dzięki funkcji zabezpieczającej można przestawić żądaną maksymalną
temperaturę np. na maks. 42ºC.
KONSERWACJA (patrz strona 35)
Zgodnie z normą DIN EN 1717, krajowymi i miejscowymi przepisami, dzia-
łanie zabezpieczeń przed przepływem zwrotnym musi być kontrolowane
(przynajmniej raz w roku).
WYPOSAŻENIE SPECJALNE (Nie jest częścią dostawy)
#95239000 Podkładka do wyrównania płytek ceramicznych chrom
(patrz strona 42)
USTERKA PRZYCZYNA POMOC
⁄ Mała ilość wody ⁄ Zbyt niskie ciśnienie zasilające ⁄ Sprawdzić ciśnienie w instalacji
⁄ Zabrudzone sitka ⁄ Wyczyścić sitka przed termostatem i we wkładzie termo-
statycznym
⁄ Zabrudzona uszczelka z sitkiem w prysznicu ⁄ Oczyścić uszczelkę z sitkiem pomiędzy prysznicem a
wężem
⁄ Przepływ krzyżowy, woda ciepła przy zamkniętej armatu-
rze wpływa do przewodu wody zimnej lub odwrotnie ⁄ Zabrudzone ⁄ uszkodzone zabezpieczenie przed przepły- wem zwrotnym ⁄ Wyczyścić wzgl. wymienić zabezpieczenie przed prze- pływem zwrotnym
⁄ Temperatura wody nie zgadza się z ustawioną wartością ⁄ Termostat nie został wyregulowany ⁄ Przeprowadzić regulację termostatu
⁄ Za niska temperatura ciepłej wody ⁄ Podwyższyć temperaturę wody ciepłej na 42ºC do 65ºC
⁄ Brak możliwości regulacji temperatury ⁄ Wkład termostatyczny zakamieniony ⁄ Wymienić wkład termostatyczny
⁄ Po otwarciu armatury nie załącza się podgrzewacz
przepływowy ⁄ Zabrudzone sitka ⁄ Oczyścić⁄ wymienić sitka
⁄ Zablokowane zabezpieczenie przed przepływem zwrot-
nym ⁄ Wymienić zabezpieczenie przed przepływem zwrotnym
ZNAK JAKOŚCI (patrz strona 43)

11
MONTÁŽ (viz strana 31)
SERVISNÍ DÍLY (viz strana 42)
ČIŠTĚNÍ (viz strana 40)
OVLÁDÁNÍ (viz strana 37)
DIAGRAM PRŮTOKU (viz strana 36)
 Horní sprcha
 Ruční sprcha
ROZMÌRY (viz strana 36)
NASTAVENÍ (viz strana 34)
Po ukončení montáže se musí zkontrolovat teplota vody vytékající z termo-
statu. Pokud se teplota změřená v místě odběru liší od teploty nastavené na
termostatu, je nutné provést korekci.
Nepoužívat silikon s obsahem kyseliny octové!
POPIS SYMBOLŮ
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 70°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C ⁄ 4 min
Rozteč připojení: 150 ± 12 mm
Přípoje R 1⁄2: studená vpravo - teplá vlevo
⁄ Výrobky Hansgrohe jsou vhodné pro přímý kontakt s pitnou vodou.
⁄ Vlastní jištění proti zpětnému nasátí.
TECHNICKÉ ÚDAJE
BEZPEČNOSTNÍ POKYNY
Pro zabránění řezným zraněním a pohmožděninám je nutné při montáži nosit
rukavice.
Produkt smí být používán pouze ke koupání a za účelem tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji studené a teplé vody.
Produkt nesmí být používán jako madlo. Je nutné namontovat samostatné madlo.
Je nutné zabránit kontaktu vodních paprsků sprchy s měkkými částmi těla (např.
očima). Je nutné dodržovat dostatečný odstup mezi sprchou a tělem.
Děti a dospělé osoby s tělesným, duševním a ⁄ nebo smyslovým postižením nesmí
produkt používat bez dozoru. Osoby pod vlivem alkoholu nebo drog nesmí
produkt používat.
Držák sprchové hlavice je dimenzován pouze pro držení sprchové hlavice a nesmí
se zatěžovat dalšími předměty!
POKYNY K MONTÁŽI
⁄ Před montáží je třeba produkt zkontrolovat, zda nebyl při transportu poškozen. Po
zabudování nebudou uznány žádné škody způsobené transportem nebo poškoze-
ní povrchu.
⁄ Vedení a armatura musí být namontovány, propláchnuty a otestovány podle
platných norem.
⁄ Je třeba dodržovat montážní pravidla platné v dané zemi.
⁄ Montážní rozměry uvedené v návodu pro montáž jsou ideální pro osoby s výškou
postavy přibližně 1800 mm a v případě potřeby je nutné je přizpůsobit. Při tom
je zapotřebí dbát nato, že se při změněné výšce montáže změní požadovaná
minimální výška a že je třeba brát ohled na připojovací rozměry.
⁄ Při montáži produktu kvalifikovanou osobou je třeba dbát na to, aby byla upevňo-
vací plocha v celé oblasti upevnění rovná (žádné vyčnívající spáry nebo zapuštění
obkladů), aby struktura stěny byla vhodná pro montáž produktu a neměla žádná
slabá místa.
⁄ Do přívodu musí být zabudováno se sprchou dodávané sítko, aby zachycovalo
nečistoty vyplavené z vodovodní sítě. Vyplavené nečistoty mohou ovlivnit funkci
sprchy a nebo mohou vést i k jejímu poškození. Na takto vzniké škody se nevztahu-
je záruka firmy Hansgrohe.
⁄ V případě použití výrobků od jiných výrobců zaniká záruka!
⁄ Výrobek není určen k použití ve spojení s parní lázní!
CS
SAFETY FUNCTION (viz strana 34)
Díky Safety Function je možné předem nastavit nejvyšší požadovanou teplo-
tu, např. max. 42ºC.
ÚDRŽBA (viz strana 35)
U zpětných ventilů se musí podle DIN EN 1717 v souladu s národními nebo
regionálními předpisy testovat jejich funkčnost (alespoň jednou ročně).
ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ (není součástí dodávky)
#95239000 destička pro vyrovnání obkladů chrom (viz strana 42)
PORUCHA PŘÍČINA ODSTRANĚNÍ
⁄ Málo vody ⁄ Nízký tlak v přívodu. ⁄ Zkontrolovat tlak v potrubí
⁄ Sítko na zachycování nečistot je zanesené ⁄ Vyčistit lapače nečistot před termostatem a na regulační
jednotce
⁄ Sítko v těsnění u sprchy zanesené ⁄ Vyčistit sítko v těsnění mezi sprchou a hadicí
⁄ Křížení toků, teplá voda se při zavřené armatuře tlačí do
přívodu studené vody nebo naopak ⁄ Znečištěný nebo netěsný zpětný ventil ⁄ Zpětný ventil vyčistit, případně vyměnit
⁄ Teplota u výtoku nesouhlasí s nastavenou teplotou ⁄ Teplota u výtoku nesouhlasí s nastavenou teplotou ⁄ Nastavit termostat
⁄ Nízká teplota teplé vody ⁄ Teplotu horké vody zvýšit na 42ºC až 65ºC
⁄ Nelze regulovat teplotu ⁄ regulační jednotka zanesena vodním kamenem ⁄ vyměnit regulační jednotku
⁄ průtokový ohřívač v provozu s termostatem nezapne ⁄ Sítko na zachycování nečistot je zanesené ⁄ Vyčistit případně vyměnit sítko
⁄ Zpětný ventil je zablokován ⁄ Vyměnit zpětný ventil
ZKUŠEBNÍ ZNAČKA (viz strana 43)

12
MONTÁŽ (viď strana 31)
SERVISNÉ DIELY (viď strana 42)
ČISTENIE (viď strana 40)
OBSLUHA (viď strana 37)
DIAGRAM PRIETOKU (viď strana 36)
 Horná sprcha
 Ručná sprcha
ROZMERY (viď strana 36)
NASTAVENIE (viď strana 34)
Po ukončení montáže sa musí skontrolovať teplota vody vytekajúcej z
termostatu. Pokiaľ sa teplota nameraná na mieste odberu líši od teploty
nastavenej na termostate, je nutné vykonať korekciu.
Nepoužívať silikón s obsahom kyseliny octovej!
POPIS SYMBOLOV
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 70°C
Doporučená teplota teplej vody: 65°C
Termická dezinfekcia: max. 70°C ⁄ 4 min
Pripájacie rozmery: 150 ± 12 mm
Prípoje R 1⁄2: studená vpravo - teplá vľavo
⁄ Výrobok je koncipovaný výhradne pre pitnú vodu!
⁄ Vlastná poistka proti spätnému nasatiu.
TECHNICKÉ ÚDAJE
BEZPEČNOSTNÉ POKYNY
Pri montáži musíte nosiť rukavice, aby ste predišli pomliaždeninám a rezným
poraneniam.
Produkt sa smie používať len na kúpanie a telesnú hygienu.
Veľké rozdiely v tlaku medzi prípojkami studenej a teplej vody musia byť vyrovna-
né.
Výrobok sa nesmie používať ako držadlo. K tomu účelu sa musí namontovať samo-
statné držadlo.
Vyhýbajte sa kontaktu vodného lúča sprchy s citlivými miestami tela (napr. oči).
Dodržiavajte dostatočnú vzdialenosť medzi sprchou a telom.
Produkt nesmú bez dozoru používať deti, ako aj dospelé osoby s telesným, dušev-
ným a⁄alebo zmyslovým postihnutím. Produkt nesmú používať ani osoby, ktoré sú
pod vplyvom alkoholu alebo drog.
Rameno držiaka hlavice sprchy je určené len na uchytenie hlavice sprchy a nesmie
sa zaťažovať inými predmetmi!
POKYNY PRE MONTÁŽ
⁄ Pred montážou musíte produkt skontrolovať, či nebol počas transportu poškode-
ný. Po zabudovaní nebudú uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
⁄ Ledningarna och blandaren måste monteras, spolas igenom och kontrolleras enligt
de gällande normerna.
⁄ Je potrebné dodržiavať smernice o inštalácii, ktoré sú práve teraz platné v kraji-
nách.
⁄ Montážne rozmery uvedené v návode na montáž sú ideálne pre osoby s výškou
postavy približne 1800 mm a v prípade potreby je nutné ich prispôsobiť. Pritom je
nutné si uvedomiť, že pri zmenenej výške montáže sa mení minimálna výška a a je
nutné dbať na rozmery rozmiestnenia prípojok.
⁄ Pri montáži produktu kvalifikovanou osobou treba dávať pozor na to, aby bola
upevňovacia plocha v celej oblasti upevnenia rovná (žiadne vyčnievajúce me-
dzery alebo zapustenia obkladov), aby štruktúra steny bola vhodná pre montáž
produktu a nemá žiadne slabé miesta.
⁄ Do prívodu musí byt' zabudované so sprchou dodávané sítko, aby zachytilo ne-
čistoty vyplavené z vodovodnej siete. Vyplavené nečistoty môžou ovlivnit' funkciu
sprchy, alebo spôsobit' jej poškodenie. Na takto vzniknuté škody sa nevzt'ahuje
záruka firmy Hansgrohe.
⁄ Zástrčku zastrčte do sieťovej zásuvky zo strany stavby až po kompletnom zmonto-
vaní a konečnom umiestnení.
⁄ Výrobok nie je vhodný na použitie v spojení s parným kúpeľom!
SK
SAFETY FUNCTION (viď strana 34)
Vďaka Safety Function je možné vopred nastaviť najvyššiu požadovanú
teplotu, napr. max. 42ºC.
ÚDRŽBA (viď strana 35)
Pri spätných ventiloch sa musí podľa DIN EN 1717 v súlade s národnými
alebo regionálnymi predpismi testovať ich funkčnosť (aspoň raz ročne).
ZVLÁŠTNE PRÍSLUŠENSTVO (nie je súčasťou dodávky)
#95239000 doštička pre vyrovnanie obkladov chróm (viď strana 42)
PORUCHA PRÍČINA POMOC
⁄ Málo vody ⁄ Nízky tlak v prívode. ⁄ Skontrolovať tlak v potrubí
⁄ Sitko v tesnení sprchy je znečistené ⁄ Vyčistiť filter pred termostatom a na regulačnej jednotke
⁄ Sitko v tesnení sprchy je znečistené ⁄ Vyčistiť sitko tesnení medzi sprchou a hadicou
⁄ Kríženie tokov, teplá voda sa pri uzavretej armatúre tlačí
do prívodu studenej alebo naopak ⁄ Znečistený alebo netesný spätný ventil ⁄ Spätný ventil vyčistiť, prípadne vymeniť
⁄ Teplota na výtoku nesúhlasí s nastavenou teplotou ⁄ Nebol nastavený termostat ⁄ Nastaviť termostat
⁄ Nízka teplota teplej vody ⁄ Teplotu teplej vody zvýšiť na 42ºC až 65ºC
⁄ Nie je možné regulovať teplotu ⁄ Regulačná jednotka zanesená vodným kameňom ⁄ Vymeniť regulačnú jednotku
⁄ Prietokový ohrievač sa počas prevádzky termostatu
nezapína ⁄ Sitko v tesnení sprchy je znečistené ⁄ Vyčistiť resp. vymeniť sitko
⁄ Obmedzovač spätného nasatia je zablokovaný ⁄ Vymeniť obmedzovač spätného nasatia
OSVEDČENIE O SKÚŠKE (viď strana 43)

13
安装 (参见第页 31)
备用零件 (参见第页 42)
清洗 (参见第页 40)
操作 (参见第页 37)
流量示意图 (参见第页 36)
 顶置花洒
 手持花洒
大小 (参见第页 36)
调节 (参见第页 34)
安装完成后必须检查调温器的出水温度。如在取水处测量所得的温度
与调温器上设定的温度有偏差，那么必须进行调整。
请勿使用含有乙酸的硅胶！
符号说明
工作压强： 最大 1 MPa
推荐工作压强： 0,1 - 0,5 MPa
测试压强： 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
热水温度： 最大 70°C
推荐热水温度： 65°C
热力消毒: 最大 70°C ⁄ 4 分钟
中心距离： 150 ± 12 mm
连接管线R 1⁄2： 左热右冷
⁄ 该产品专为饮用水设计！
⁄ 自动防止回流
技术参数
安全技巧
装配时为避免挤压和切割受伤，必须戴上手套。
本产品只允许作为洗浴、卫生和洁身之用。
冷热水管间过大的压力差必须予以平衡。
该产品不得作扶柄使用。必须安装单独的扶柄。
必须避免让身体敏感部位（如眼睛）接触到莲蓬头喷水。必须保持莲蓬头
与人头之间有足够的距离。
不得让儿童和肢体、精神和⁄或意识有障碍的成人在不受监管的情况下使用
淋浴系统。受酒精或毒品影响的人员不得使用淋浴系统。
头顶花洒夹持杆只为夹持头顶花洒而设计，不得让其承载其它物品！
安装提示
⁄ 安装前必须检查产品是否受到运输损害。 安装后将不认可运输损害或表面
损伤。
⁄ 管道和阀门必须根据通用标准进行安装、冲洗和检查。
⁄ 请遵守当地国家现行的安装规定。
⁄ 本安装说明中所规定的安装尺寸理想用于身高 1800 mm 左右的人士。尺寸
可根据需要进行修改。在这种情况下，您必须留意，如果安装高度改变，
则花洒到地板的最小高度也随之改变，且必须考虑到连接尺寸的改变。
⁄ 由有资格的专业人员进行产品安装时请注意：在所有加固区域中，加固表
面是否平整（无突出的接缝或瓷砖），墙体结构是否适合产品安装且未显
露出任何缺点。
⁄ 必须装上花洒所附带的滤柱式过滤网，以过滤管道里的杂质污物。杂质污
物会影响花洒的功能和⁄或损坏花洒的功能部件，由此而产生的产品损坏不
属于汉斯格雅的保修范围。
⁄ 仅可在完全组装并安装完毕后，将电源插头插入电源插座中。
⁄ 本产品并非设计来与蒸气浴连接使用！
ZH
安全功能 (参见第页 34)
恒温阀芯的安全功能可以预先设定所希望的最高出水温度，例如最高
温度为42℃
保养 (参见第页 35)
单向阀必须在符合国家或当地的法律的情况下按照DIN EN 1717定期
检查（至少一年一次）。
选装附件 (不在供货范围内)
#95239000 匹配瓷砖的圆盘 镀铬 (参见第页 42)
问题 原因 补救
⁄龙头出水量小 ⁄ 水压不足 ⁄ 检查总水压
⁄ 过滤网有垃圾堵塞 ⁄ 清洁龙头前面和恒温阀芯的过滤网。
⁄ 花洒滤网有垃圾堵塞 ⁄ 清洗花洒和软管间的过滤网
⁄串水，在龙头关闭的状态下，热水被强迫流入冷水管
路，或者相反。
⁄ 单向阀有垃圾堵塞或漏水 ⁄ 清洗单向阀，如有必要则更换新的
⁄龙头出水温度和温度设定的不符 ⁄ 恒温阀芯未被调节 ⁄ 调节恒温器
⁄ 热水温度过低 ⁄ 将热水温度从42ºC升高到65ºC
⁄水温无法调节 ⁄ 恒温阀芯表面结垢 ⁄ 更换-恒温阀芯
⁄使用恒温龙头后，燃气热水器不工作 ⁄ 过滤网有垃圾堵塞 ⁄ 清洗过滤网⁄更换过滤网
⁄ 单向阀装反 ⁄ 正确安装单向阀
检验标记 (参见第页 43)

14
МОНТАЖ (см. стр. 31)
ΚОМПЛЕΚТ (см. стр. 42)
ОЧИСТКА (см. стр. 40)
ЭКСПЛУАТАЦИЯ (см. стр. 37)
СХЕМА ПОТОКА (см. стр. 36)
 Верхний душ
 Ручной душ
РАЗМЕРЫ (см. стр. 36)
ПОДГОНКА (см. стр. 34)
После монтажа следует проверить температуру на выходе из термоста-
та. Скорректируйте температуру воды, если она отличается от установ-
ленной на термостате.
Не применяйте силикон, содержащий уксусную кислоту.
ОПИСАНИЕ СИМВОЛОВ
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 70°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C ⁄ 4 мин
Размеры подключения: 150 ± 12 mm
Подключение R 1⁄2: холодная справа - горячая слева
⁄ Изделие предназначено исключительно для питьевой воды!
⁄ укомплектован клапаном обратного тока воды
ТЕХНИЧЕСКИЕ ДАННЫЕ
УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
Во время монтажа следует надеть перчатки во избежание прищемления и по-
резов.
Изделие разрешается использовать только в гигиенических целях: для принятия
ванны и личной гигиены.
донного клапа. Перед установкой смесителя необходимо регулировочными
кранами выровнять авление холодной и горячей воды при помощи вентмлей
регулирующих подачу воды в квартиру.
Изделие запрещается использовать в качестве рукоятки. Следует устанавливать
специальную рукоятку.
Не допускайте попадания струи воды из разбрызгивателя на чувствительные
части тела (например, на глаза). Разбрызгиватель следует устанавливать на до-
статочном расстоянии от тела.
Дети, а также взрослые с физическими, умственными и⁄или сенсорными недо-
статками должны пользоваться изделием только под присмотром. Запрещается
пользоваться изделием в состоянии алкогольного или наркотического опьянения.
Кронштейн верхнего душа предназначен только для подсоединения верхнего
душа. Запрещается подвешивать на него другие предметы!
УКАЗАНИЯ ПО МОНТАЖУ
⁄ Перед монтажом следует проверить изделие на предмет повреждений при
перевозке. После монтажа претензии о возмещении ущерба за повреждения
при перевозке или повреждения поверхностей не принимаются.
⁄ Трубы и арматура должны быть установлены, промыты и проверены в соот-
ветствии с действующими нормами.
⁄ Необходимо соблюдать требования по монтажу, действующие в соответству-
ющих странах.
⁄ Указанные в монтажной инструкции монтажные размеры идеальны для лиц
ростом около 1800 мм. В случае необходимости монтажные размеры
следует менять. При этом нужно учесть, что при изменившейся высоте монтажа
меняется также и минимальная высота, а изменение установочных размеров
нужно принять во внимание.
⁄ Во время монтажа изделия квалифицированным персоналом поверхность
крепления должна быть ровной по всей области крепления (не допускайте вы-
ступающих стыков или перекоса облицовочной плитки); для монтажа изделия
следует использовать подходящую стену достаточной прочности.
⁄ Для предотворащения попадания частиц грязи из водопроводной сети необхо-
димо установить фильтр, прилагаемый к ручному душу. Частицы грязи могут
нарушить отдельные функции и⁄или привести к повреждению функциональных
деталей ручного душа, Hansgrohe не несет ответственность за повреждения
вследствие отсутствия фильтра.
⁄ Подключать устройство к розетке, предусмотренной в помещении, следует
только после полной сборки и установки.
⁄ Изделие не предназначено для использования в паровой бане!
RU
SAFETY FUNCTION (см. стр. 34)
С помощью функции Safety Function может быть задана максимальная
температура воды, например 42º C.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ (см. стр. 35)
Защита обратного тока должна регулярно проверяться (минимум один
раз в год) по стандарту DIN EN 1717 или в соответствии с национальны-
ми или региональными нормативами
СПЕЦИАЛЬНЫЕ ПРИНАДЛЕЖНОСТИ (не включено в
объем поставки!)
#95239000 Шайба для выравнивания с уровнем плитки хром
(см. стр. 42)
НЕИСПРАВНОСТЬ ПРИЧИНА УСТРАНЕНИЕ НЕИСПРАВНОСТИ
⁄ недостаточный давление (если устан напор воды) ⁄ Проблемы водоснабжения ⁄ Проверить овлен насос проверить работу насоса
⁄ Грязеулавливающие сита загрязнены ⁄ Очистите грязеулавливающие сита перед термостатом
и на регуляторе
⁄ Фильтр душа загрязнен ⁄ Очистить фильтр
⁄ Подмес воды, в закрытом положене горячая вода стре-
мится в подводку холодной воды или наоборот ⁄ Клапан обратного тока воды загрязнен или неисправен ⁄ Очистить кланан или заменить при необходимости
⁄ Температура смешанной воды не соответствует шкале ⁄ Термостат не настроен ⁄ Настроить термостат
⁄ Температура горячей воды слишком низкая ⁄ Поднять температуру горячей воды с 42 град.С до 65
град.С
⁄ Регулировка температура не производится ⁄ Регулятор засорен накипью ⁄ Замените регулятор
⁄ Проточный нагреватель не включается в режиме
работы термостата ⁄ Грязеулавливающие сита загрязнены ⁄ Очистите ⁄ замените грязеулавливающие сита
⁄ Клапан обратного тока заедает ⁄ Замените клапаны обратного течения
ЗНАК ТЕХНИЧЕСКОГО КОНТРОЛЯ (см. стр. 43)

15
SZERELÉS (lásd a oldalon 31)
TARTOZÉKOK (lásd a oldalon 42)
TISZTÍTÁS (lásd a oldalon 40)
HASZNÁLAT (lásd a oldalon 37)
ÁTFOLYÁSI DIAGRAMM (lásd a oldalon 36)
 Fejzuhany
 Kézi zuhany
MÉRETET (lásd a oldalon 36)
BEÁLLÍTÁS (lásd a oldalon 34)
A sikeres felszerelést követően ellenőrizni kell a termosztát kifolyási hőmér-
sékletét. Helyesbítés szükséges, ha a vízkivétel helyén mért hőmérséklet eltér
a termosztáton beállított hőmérséklettől.
Ne használjon ecetsavtartalmú szilikont!
SZIMBÓLUMOK LEÍRÁSA
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 70°C
Forróvíz javasolt hőmérséklete: 65°C
Termikus fertőtlenítés: max. 70°C ⁄ 4 perc
Csatlakozási méret: 150 ± 12 mm
R 1⁄2 csatlakozás: hideg jobbra – meleg balra
⁄ A terméket kizárólag ivóvízhez tervezték!
⁄ Visszafolyás gátlóval
MŰSZAKI ADATOK
BIZTONSÁGI UTASÍTÁSOK
A szerelésnél a zúzódások és vágási sérülések elkerülése érdekében kesztyűt kell
viselni.
A terméket csak fürdéshez, mosakodáshoz, és egészségügyi tisztálkodáshoz
szabad használni.
A hidegvíz- és a melegvíz-csatlakozások közötti nagy nyomáskülönbséget kikell
egyenlíteni!
A terméket nem szabad kapaszkodónak használni. Ehhez külön kapaszkodót kell
felszerelni.
Kerülni kell a zuhanysugár érintkezését érzékeny testrészekkel (pl. szemek). Be kell
tartani a megfelelő távolságot a zuhanyfej és a test között.
Gyermekek, valamint testileg, szellemileg fogyatékos és ⁄ vagy érzékelésben
korlátozott személyek nem használhatják felügyelet nélkül a terméket. Alkohol és
kábítószer befolyása alatt álló személyek nem használhatják a terméket.
A zuhanyfej karja csak a zuhanyfej tartására alkalmas, és nem szabad más
tárgyakkal megterhelni!
SZERELÉSI UTASÍTÁSOK
⁄ A szerelés előtt ellenőrizni kell, hogy a terméknek nincs-e szállítási sérülése. Beépí-
tés után a szállítási- vagy felületi sérüléseket nem ismerik el.
⁄ A vezetékeket és a csaptelepet az érvényes szabványoknak megfelelően kell
felszerelni, öblíteni és ellenőrizni
⁄ Az egyes országokban érvényes installációs irányelveket be kell tartani.
⁄ A szerelési útmutatóban megadott szerelési méretek kb. 1800 mm testmagasságú
személyeknek alkalmasak, és ennek megfelelően átméretezendők. Itt arra kell
ügyelni, hogy az átméretezett szerelési magasságnál megváltozik a minimális
magasság és figyelembe kell venni a csatlakozó méreteinek változását.
⁄ A termék képzett szakember általi felszerelése esetén ügyelni kell arra, hogy a
rögzítési felület teljesen sima legyen (ne legyen kiálló fuga vagy csempe), a fal
szerkezete a termék felszerelésére alkalmas legyen, és ne legyen gyenge pontja.
⁄ A kézi zuhanyhoz csomagolt szűrőtömítést be kell szerelni a vízhálózatból szár-
mazó szennyeződések kiküszöbölésére. A beáramló szennyeződések akadályoz-
hatják és ⁄ vagy teljesen tönkre is tehetik a zuhany funkcióit. Az ezekből adódó
károkért a Hansgrohe nem felel.
⁄ Csak a teljes összeszerelés és a végleges felállítás dugja a hálózati csatlakozót az
építkezésen lévő hálózati dugaljba.
⁄ A terméket nem gőzfürdővel együttes használatra tervezték!
HU
SAFETY FUNCTION (Biztonsági funkció) (lásd a oldalon 34)
A biztonsági funkciónak köszönhetően a kívánt hőmérsékletet pl. 42 Celsius
fokban maximálhatjuk.
KARBANTARTÁS (lásd a oldalon 35)
A visszafolyásgátlók működése a DIN EN 1717 szabványnak megfelelően,
a nemzeti vagy területi rendelkezésekkel összhangban, évente egyszer
ellenőrizendő!
EGYÉB TARTOZÉK (a szállítási egység nem tartalmazza)
#95239000 Csempekiegyenlítő lemez króm (lásd a oldalon 42)
HIBA OK MEGOLDÁS
⁄ Kevés víz ⁄ a nyomás nem megfelelő ⁄ a vezetékek nyomását ellenőrizni kell
⁄ A szennyfogó szűrő koszos. ⁄ A termosztát előtt és a szabályozó egységen lévő szenny-
fogó szűrők megtisztítása
⁄ A zuhany szűrőtömítése koszos ⁄ A zuhany és a cső közötti szűrőt ki kell tisztítani
⁄ Keresztfolyás, a melegvíz a csap zárt állapotában a
hidegvíz vezetékbe áramlik és fordítva ⁄ a visszafolyásgátló piszkos vagy hibás ⁄ a visszafolyásgátlót tisztítani kell ill. ki kell cserélni
⁄ A kifolyóvíz hőmérséklete nem egyezik a termosztáton
beállított hőmérséklettel ⁄ a termosztát nem lett beszabályozva ⁄ a termosztátot be kell szabályozni
⁄ túl alacsony melegvíz hőmérséklet ⁄ a melegvíz hőmérsékletét 65 fokra kell felemelni
⁄ Nem lehetséges a hőmérséklet-szabályozás ⁄ szabályozó egység elvízkövesedett ⁄ szabályozó egység kicserélése
⁄ Az átfolyós melegítő nem kapcsol be a termosztát-üzem-
módban ⁄ A szennyfogó szűrő koszos. ⁄ A szennyfogó szűrőt tisztítani⁄cserélni kell.
⁄ A visszafolyásgátló beragadt. ⁄ A visszafolyásgátló kicserélése javasolt.
VIZSGAJEL (lásd a oldalon 43)

16
ASENNUS (katso sivu 31)
VARAOSAT (katso sivu 42)
PUHDISTUS (katso sivu 40)
KÄYTTÖ (katso sivu 37)
VIRTAUSDIAGRAMMI (katso sivu 36)
 Pääsuihku
 Käsisuihku
MITAT (katso sivu 36)
SÄÄTÖ (katso sivu 34)
Asennuksen jälkeen termostaatin ulostulolämpötila on tarkastettava. Säätö
on tarpeen, jos käyttöpisteessä mitattu veden lämpötila eroaa termostaattiin
säädetystä lämpötilasta.
Älä käytä etikkahappopitoista silikonia!
MERKIN KUVAUS
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 70°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks. 70°C ⁄ 4 min
Liitäntämitat: 150 ± 12 mm
Liittimet R 1⁄2: kylmä oikealla - kuuma vasemmalla
⁄ Tuote on suunniteltu käytettäväksi ainoastaan juomaveden kanssa!
⁄ Estää itsestään paluuvirtauksen
TEKNISET TIEDOT
TURVALLISUUSOHJEET
Asennuksessa on käytettävä käsineitä puristumien ja viiltojen aiheuttamien tapatur-
mien estämiseksi.
Tuotetta saa käyttää ainoastaan kylpy-, hygienia- ja puhdistustarkoituksiin.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä on tasattava.
Tuotetta ei saa käyttää kädensijana. On asennettava erillinen kädensija.
Suihkuveden kontaktia herkkien ruumiinosien (esim. silmien) kanssa on vältettävä.
Suihkun ja vartalon välissä on oltava riittävä väli.
Lapset ja ruumiillisesti, henkisesti ja⁄tai aistillisesti rajoittuneet aikuiset eivät saa
käyttää suihkujärjestelmää ilman valvontaa. Alkoholin tai huumeiden vaikutuksessa
olevat henkilöt eivät saa käyttää suihkujärjestelmää.
Pääsuihkun varsi on tarkoitettu vain kannattamaan pääsuihkua. Sitä ei saa kuormit-
taa muilla esineillä!
ASENNUSOHJEET
⁄ Ennen asennusta on tarkastettava tuotteen mahdolliset kuljetusvahingot. Asennuksen
jälkeen kuljetus- ja pintavaurioita ei hyväksytä.
⁄ Putket ja hana on asennettava, huuhdeltava ja tarkastettava voimassa olevien
standardien mukaisesti.
⁄ Jokaisessa maassa on noudatettava siellä päteviä asennusohjeita.
⁄ Asennusohjeessa annetut asennusmitat sopivat n. 180 cm:n pituiselle henkilölle, ja
niitä on tarvittaessa muutettava. Tässä on otettava huomioon, että asennuskorkeu-
den muuttuessa muuttuu myös vähimmäiskorkeus, ja muutos on otettava huomioon
liitäntöjen mitoissa.
⁄ Pätevän ammattihenkilöstön asentaessa tuotetta on otettava huomioon, että
kiinnityspinnan on oltava koko kiinnitysalueelta tasainen (ei korkeita saumoja tai
laattojen yhtymäkohtia), seinän rakenne soveltuu tuotteen asennukseen eikä siinä
ole heikkoja kohtia.
⁄ Käsisuihkun mukana toimitettu sihtitiiviste on asennettava paikalleen, jotta lian
huuhtoutuminen vesijohtoverkostosta käsisuihkuun estyy. Huuhtoutuvat likahiukkaset
voivat häiritä suihkun toimintaa tai vahingoittaa toimintaosia, Hansgrohe ei vastaa
tästä aiheutuneista vahingoista.
⁄ Vasta kun kokoaminen on kokonaan suoritettu ja asettelu on valmis, pistä verkkopis-
toke rakennuksen verkkoliitäntäpistorasiaan.
⁄ Tuotetta ei ole tarkoitettu käytettäväksi yhdessä höyrykylvyn kanssa!
FI
SAFETY FUNCTION (katso sivu 34)
Safety Function:ista johtuen haluttu maksimilämpötila voidaan esiasettaa,
esimerkiksi maks. 42º C.
HUOLTO (katso sivu 35)
Vastaventtiilien toiminta on tarkastettava säännöllisesti paikallisten ja kansallis-
ten määräysten mukaisesti (DIN EN 1717, vähintään kerran vuodessa).
ERITYISVARUSTE (ei kuulu toimitukseen)
#95239000 Laatansovituslevy kromi (katso sivu 42)
HÄIRIÖ SYY TOIMENPIDE
⁄ Vähän vettä ⁄ Syöttöpaine ei ole riittävä ⁄ Tarkasta putkiston paine
⁄ Likasihdit likaantuneet ⁄ Puhdista termostaatin ja säätöyksikön likasihdit
⁄ Käsisuihkun sihtitiiviste likaantunut ⁄ Puhdista suihkukahvan ja letkun välissä oleva sihtitiiviste
⁄ Ristiinvirtaus, hanan ollessa kiinni lämmin vesi pääsee
virtaamaan kylmänveden putkeen tai päinvastoin. ⁄ Suuntaisventtiili likaantunut ⁄ viallinen ⁄ Puhdista suuntaisventtiili, vaihda tarvittaessa
⁄ Veden ulostulolämpötila ei vastaa säädettyä lämpötilaa ⁄ Termostaattia ei ole säädetty ⁄ Säädä termostaatti
⁄ Lämminveden lämpötila liian alhainen ⁄ Kohota lämminveden lämpötila arvoon välillä 42ºC ja
65ºC
⁄ Lämpötilan säätö ei ole mahdollista ⁄ lämpötilan säätöyksikkö kalkkeutunut ⁄ Vaihda lämpötilan säätöyksikkö
⁄ Läpimenokuumennin ei kytkeydy päälle termostaattikäy-
tössä ⁄ Likasihdit likaantuneet ⁄ Puhdista ⁄ vaihda likasihdit
⁄ Suuntaisventtiili juuttunut ⁄ Vaihda suuntaisventtiili
KOESTUSMERKKI (katso sivu 43)

17
MONTERING (se sidan 31)
RESERVDELAR (se sidan 42)
RENGÖRING (se sidan 40)
HANTERING (se sidan 37)
FLÖDESSCHEMA (se sidan 36)
 Huvuddusch
 Handdusch
MÅTTEN (se sidan 36)
JUSTERING (se sidan 34)
När monteringen är klar måste termostatens tömningstemperatur kontrolleras.
En justering är nödvändig om den uppmätta temperaturen vid tappningsstället
avviker från den som är inställd på termostaten.
Använd inte silikon som innehåller ättiksyra!
SYMBOLBESKRIVNING
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 70°C
Rek. varmvattentemp.: 65°C
Termisk desinfektion: max. 70°C ⁄ 4 min
Anslutningsmått: 150 ± 12 mm
Anslutningar R 1⁄2: kallt höger – varmt vänster
⁄ Produkten är enbart avsedd för dricksvatten!
⁄ Självspärr mot återflöde
TEKNISKA DATA
SÄKERHETSANVISNINGAR
Handskar ska bäras under monteringsarbetet så att man kan undvika kläm- och
skärskadorgen werden.
Produkten får bara användas till kroppshygien med bad och dusch.
Stora tryckskillnader mellan anslutningarna för varmt och kallt vatten måste utjäm-
nas.
Produkten får inte användas som handtag. Ett separat handtag måste monteras.
Undvik att rikta duschstrålarna mot känsliga kroppsdelar (t. ex. ögonen. Det måste
finnas ett tillräckligt stort avstånd mellan duschen och kroppen.
Barn samt vuxna med fysiska, psykiska eller sensoriska funktionshinder får inte
använda produkten ensamma. Personer som är påverkade av alkohol- eller droger
får inte använda produkten.
Armen som håller huvudduschen är bara konstruerad för detta; den får inte belas-
tas med andra föremål!
MONTERINGSANVISNINGAR
⁄ Det måste undersökas om produkten har transportskador innan den monteras. Efter
monteringen accepteras inga transport- eller ytskiktskador.
⁄ Ledningarna och blandaren måste monteras, spolas igenom och kontrolleras enligt
de gällande normerna.
⁄ De installationsriktlinjer som gäller i länderna ska följas.
⁄ De monteringsmått som anges i monteringsanvisningen passar 1,80 m långa per-
soner och måste eventuellt anpassas. Det är då viktigt att tänka på att den minsta
höjden ändras när monteringshöjden blir en annan och att hänsyn måste tas till de
ändrade anslutningsmåtten.
⁄ När kvalificerad fackpersonal monterar produkten är det viktigt att fästytan är plan
över hela fastsättningsområdet (inga fogar som sticker ut eller kakelförskjutning)
och att väggstrukturen är lämplig för en montering av produkten och inte har några
svaga punkter.
⁄ Silpackningen som följer med duschen måste monteras för att undvika att smuts från
ledningsnätet tränger in. Smuts som spolas in kan påverka funktionerna och⁄eller
leda till skador på funktionsdelar i duschen. Hansgrohe frånsäger sig allt ansvar för
skador som kan härledas till detta.
⁄ Stickproppen ska inte stickas in i eluttaget på användningsplatsen förrän monte-
ringen är komplett och uppställningen är färdig.
⁄ Produkten är inte avsedd att användas tillsammans med ett ångbad!
SV
SAFETY FUNCTION (se sidan 34)
Med hjälp av Safety Function kan du ställa in den önskade maximaltempera-
turen till exempelvis 42ºC och så förhindra skållningsrisk för barn.
SKÖTSEL (se sidan 35)
Backventilers funktion måste kontrolleras regelbundet enligt nationella eller
regionala bestämmelser i enlighet med DIN EN 1717 (minst en gång per år).
SPECIALTILLBEHÖR (medföljer ej leveransen)
#95239000 Kakelutjämningsbricka krom (se sidan 42)
STÖRNING ORSAK ÅTGÄRD
⁄ För lite vatten ⁄ Vattentrycket är för lågt ⁄ Kontrollera ledningstryck
⁄ Smutsfiltren är igensmutsade ⁄ Rengör smutsfiltren vid inloppen och på termosensorn
⁄ Silfiltret i duschen smutsigt ⁄ Rengör silfiltret mellan slangen och termostaten
⁄ Korsflöde – varmt vatten pressas vid avstängd ermostat in i
kallvatten- inloppet, och vice versa ⁄ Backventil är igensmutsad eller otät ⁄ Rengör backventil, byt ut om nödvändigt
⁄ Den faktiska vatten- temperaturen stämmer Inte överens
med den Inställda ⁄ Termostaten ställdes inte in ⁄ Justera termostaten
⁄ Varmvattentemperaturen är för låg ⁄ Höj varmvattentemperaturen til mellan 42ºC och 65ºC
⁄ Temperaturen kan ej ställas in ⁄ Termosensorn är igenkalkad ⁄ Byt termosensorn
⁄ Varmvattenberedare slår ej på vid användning av termo-
staten ⁄ Smutsfiltren är igensmutsade ⁄ Rengör ⁄ byt smutsfilter
⁄ Backventil är defekt ⁄ Byt backventil
TESTSIGILL (se sidan 43)

18
MONTAVIMAS (žr. psl. 31)
ATSARGINĖS DALYS (žr. psl. 42)
VALYMAS (žr. psl. 40)
EKSPLOATACIJA (žr. psl. 37)
PRALAIDUMO DIAGRAMA (žr. psl. 36)
 galvos dušas
 Rankų dušas
IŠMATAVIMAI (žr. psl. 36)
REGULIAVIMAS (žr. psl. 34)
Sumontavus, būtina patikrinti vandens, išeinančio iš termostato, temperatūrą.
Pakoreguokite vandens temperatūrą, jei būtina.
Nenaudokite silikono, kurio sudėtyje yra acto rūgšties!
SIMBOLIO APRAŠYMAS
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 70°C
Rekomenduojama karšto vandens temperatūra: 65°C
Terminis dezinfekavimas: ne daugiau kaip 70°C ⁄ 4 min
Atstumas tarp centrų: 150 ± 12 mm
Prijungimas R 1⁄2: Šaltas vanduo dešinėje, karštas - kairėje
⁄ Produktas skirtas tik geriamajam vandeniui!
⁄ Su atbuliniu vožtuvu
TECHNINIAI DUOMENYS
SAUGUMO TECHNIKOS NURODYMAI
Apsaugai nuo užspaudimo ir įsipjovimo montavimo metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno higienai ir švarai palaikyti.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Gaminys neturi būti naudojamas kaip rankena. Rankena montuojama atskirai.
Būtina vengti dušo vandens srovės kontakto su jautriomis kūno vietomis (pvz.,
akimis). Todėl būtina laikytis tinkamu atstumu nuo dušo.
Gaminiu draudžiama naudotis vaikams, taip pat suaugusiems su fizine, dvasine
negale ir (arba) sensorikos sutrikimais. Gaminių taip pat draudžiama naudotis
asmenims, apsvaigusiems nuo alkoholio arba narkotikų.
Dušo laikiklis skirtas tik dušo galvutei laikyti, todėl neturi būti apkraunamas kitokiais
daiktais!
MONTAVIMO INSTRUKCIJA
⁄ Prieš montuojant būtina patikrinti, ar gaminys nebuvo pažeistas transportavimo
metu. Sumontavus pretenzijos dėl transportavimo ir paviršiaus pažeidimų nepriima-
mos.
⁄ Vamzdžiai ir sujungimai turi būti montuojami, plaunami ir tikrinami pagal galiojan-
čias normas.
⁄ Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl įrengimo.
⁄ Montavimo instrukcijoje nurodyti išmatavimai idealiai tinka 1800 mm ūgio
žmonėms. Galima keisti aukštį, bet tuomet keičiasi minimalus rekomenduojamas
patalpos aukštis ir turi būti atsižvelgta į vandens jungties matmenų pasikeitimą.
⁄ Atlikdami montavimo darbus, kvalifikuoti darbuotojai turi atkreipti dėmesį, kad
pritvirtinimo plokštuma būtų lygi (be išsikišusių siūlių ar perkreiptų plytelių), sienų
konstrukcija tiktų gaminiui montuoti ir neturėtų jokių trūkumų.
⁄ Tinklelis, kuris yra rankų dušass pakuotėje, privalo būti įstatytas, kad būtų apsaugo-
ta nuo išorės nešvarumų. Nešvarumai gali pakenkti rankų dušass funkcionalumui ir
(arba) sugadinti rankų dušass funkcines dalis. Tokiu atveju "Hansgrohe" atsakomy-
bės neprisiima.
⁄ Jungti maitinimo kištuką į naudojimo vietoje įrengtą elektros tinklo lizdą galima tik
visiškai sumontavus.
⁄ Gaminis netinkamas naudoti garo pirtyje!
LT
APSAUGOS FUNKCIJA (žr. psl. 34)
"Safety" funkcija karšto vandens temperatūra gali būti iš anksto ribota iki,
pvz., ne aukštesnės kaip 42º C.
TECHNINIS APTARNAVIMAS (žr. psl. 35)
Atbulinio vožtuvo apsauga privalo būti tikrinama reguliariai (mažiausiai kartą
per metus) pagal DIN EN1717 arba pagal galiojančias nacionalines arba
regionines normas.
SPECIALŪS PRIEDAI (nėra pridedama)
#95239000 Plytelių išlyginimo diskas chrom (žr. psl. 42)
GEDIMAS PRIEŽASTIS PRIEMONĖ
⁄ Per maža srovė ⁄ Slėgis nepakankamas ⁄ Patikrinti vamzdžių spaudimą
⁄ Užsikimšęs filtras ⁄ Išvalyti termostato ir temperatūros reguliatoriaus filtrus
⁄ Dušo galvos filtras užsikimšęs ⁄ Išvalyti dušo galvos filtrą
⁄ Kryžminis tekėjimas, uždarius maišytuvą, karštas vanduo
papuola į šalto vandens vamzdį ⁄ Atbulinis vožtuvas užsikimšęs ⁄ pažeistas ⁄ Išvalyti arba pakeisti atbulinį vožtuvą
⁄ Vandenio temperatūra nesutampa su nustatyta tempera-
tūra ⁄ Termostatas nesureguliuotas ⁄ Reguliuoti termostatą
⁄ Per maža karšto vandens temperatūra ⁄ Karšto vandens temperatūrą pakelti nuo 42 ºC bis 65 ºC
⁄ Temperatūros reguliavimas neįmanomas ⁄ temperatūros reguliatorius apkalkėjęs ⁄ temperatūros reguliatorių pakeisti
⁄ Momentinis pašildytojas neįsijungia, veikiant termostatui ⁄ Užsikimšęs filtras ⁄ Išvalyti ⁄ pakeisti filtrą
⁄ Abulinis vožtuvas neveikia ⁄ Pakeisti atbulinį vožtuvą
BANDYMO PAŽYMA (žr. psl. 43)

19
SASTAVLJANJE (pogledaj stranicu 31)
REZERVNI DJELOVI (pogledaj stranicu 42)
ČIŠĆENJE (pogledaj stranicu 40)
UPOTREBA (pogledaj stranicu 37)
DIJAGRAM PROTOKA (pogledaj stranicu 36)
 tuš iznad glave
 Ručni tuš
MJERE (pogledaj stranicu 36)
REGULACIJA (pogledaj stranicu 34)
Nakon instalacije treba ispitati izlaznu temperaturu termostata. Korekcija
je neophodna, ako izmjerena temperatura na mjestu uzimanja odstupa od
temperature koja je namještena na termostatu.
Nemojte koristiti silikon koji sadrži octenu kiselinu!
OPIS SIMBOLA
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 70°C
Preporućena temperatura vruće vode: 65°C
Termička dezinfekcija: tlak 70°C ⁄ 4 min
Razmak od sredine: 150 ± 12 mm
Spojevi R 1⁄2: hladna desno – topla lijevo
⁄ Proizvod je koncipiran isključivo za pitku vodu!
⁄ Funkcije samo-čišćenja
TEHNIČKI PODATCI
SIGURNOSNE UPUTE
Prilikom montaže se radi sprječavanja prignječenja i posjekotina moraju nositi
rukavice.
Proizvod se smije primjenjivati samo za kupanje, tuširanje i osobnu higijenu.
Velika razlika u pritisku između vruće i hladne vode mora biti izbalansirana.
Proizvod ne smije služiti za pridržavanje. U tu se svrhu mora postaviti zaseban
rukohvat.
Mora se izbjegavati kontakt mlaza iz tuša s osjetljivim dijelovima tijela (npr. očima).
Tijelo korisnika mora biti dovoljno udaljeno od tuša.
Djeca, kao i tjelesno, mentalno i⁄ili senzorno hendikepirane odrasle osobe ne smiju
se koristiti proizvodom bez nadzora. Osobe koje su pod utjecajem alkohola ili
droga ne smiju se koristiti proizvodom.
Nosač tuša iznad glave je dimenzioniran samo za držanje danog tuša i ne smije
se opterećivati drugim predmetima!
UPUTE ZA MONTAŽU
⁄ Prije montaže mora se provjeriti je li proizvod oštećen prilikom transporta. Nakon
ugradnje se ne priznaju nikakve reklamacije koje se odnose na površinska i tran-
sportna oštećenja.
⁄ Cijevi i armatura moraju biti postavljeni, isprani i testirani prema važećim normama.
⁄ Obvezno se moraju uvažiti propisi o instalacijama koji vrijede u dotičnoj zemlji.
⁄ Montažne dimenzije navedene u uputama za montažu idealne su za osobe visine
oko 1800 mm te se prema potrebi moraju prilagoditi konkretnoj visini korisnika.
Pritom valja uzeti u obzir da se u slučaju promjene montažne visine mijenja i mini-
malna visina kao i da se tada mora uvažiti i promjena priključnih dimenzija.
⁄ Kada proizvod montira kvalificirano stručno osoblje treba paziti da čitava površina
na koju se učvršćuje bude ravna (bez istaknutih fuga ili krivljenja pločica), da je
zidna konstrukcija primjerena montaži proizvoda te da nema slabih mjesta.
⁄ Filter potrebno je ugraditi kako bi se regulirao protok vode i smanjio dotok prljavšti-
ne. Za eventualna oštećenja uzrokovana prljavštinom proizvođač Hansgrohe nije
odgovoran.
⁄ Nakon završetka montaže i postavljanja utaknite strujni utikač u postojeću utičnicu.
⁄ Proizvod nije predviđen za primjenu u parnim kupaonicama!
HR
SAFETY FUNKCIJA (pogledaj stranicu 34)
Zahvaljujuću Safety funkciji može se podesiti željena maksimalna temperatu-
ra, npr. i 42º C
ODRŽAVANJE (pogledaj stranicu 35)
Ispravnost nepovratnog ventila mora se redovito provjeravati prema stan-
dardu DIN EN 1717 i u skladu sa važećim propisima (najmanje jednom
godišnje).
POSEBNI PRIBOR (Nije sadržano u isporuci!)
#95239000 Sustav za balansiranje protoka krom (pogledaj stranicu 42)
GREŠKA UZROK OTKLANJANJE
⁄ Nedovoljno vode ⁄ Prenizak pritisak vode ⁄ Ispitajte tlak u cijevima
⁄ Filtri su prljavi ⁄ Očistite rešetkasti filter ispred termostata i na regulacijskoj
jedinici
⁄ Filter tuša je prljav ⁄ Očistite filter izmeðu tuša i crijeva
⁄ Križni tok vode, kod zatvorene armature vruća voda ulazi
u cijev s hladnom vodom i obrnuto ⁄ Nepovratni ventil je prljav⁄neispravan ⁄ Očistite ili zamijenite nepovratni ventil
⁄ Temperatura na slavini ne podudara se s podešenom
temperaturom ⁄ Termostat nije podešen ⁄ Podesite termostat
⁄ Preniska temperatura tople vode ⁄ Povećajte tempereturu vruće vode na 42-65 ºC
⁄ Reguliranje temperature nije moguće ⁄ Regulacijska jedinica začepljena je kamencem ⁄ Zamijenite regulacijsku jedinicu
⁄ Protočni bojler ne radi bez obzira na rad termostata ⁄ Filtri su prljavi ⁄ Očistite ili zamijenite filtar
⁄ Nepovratni ventil se nije vratio u početni položaj ⁄ Zamijenite nepovratni ventil
OZNAKA TESTIRANJA (pogledaj stranicu 43)
