BEGA 33 159 User manual

BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · [e-mail] · www.bega.com
21.18 · Technische Änderungen vorbehalten · Technical amendments reserved · Modications techniques réservées
IP 65
!
Einbauleuchte
Recessed luminaire
Luminaire à encastrer

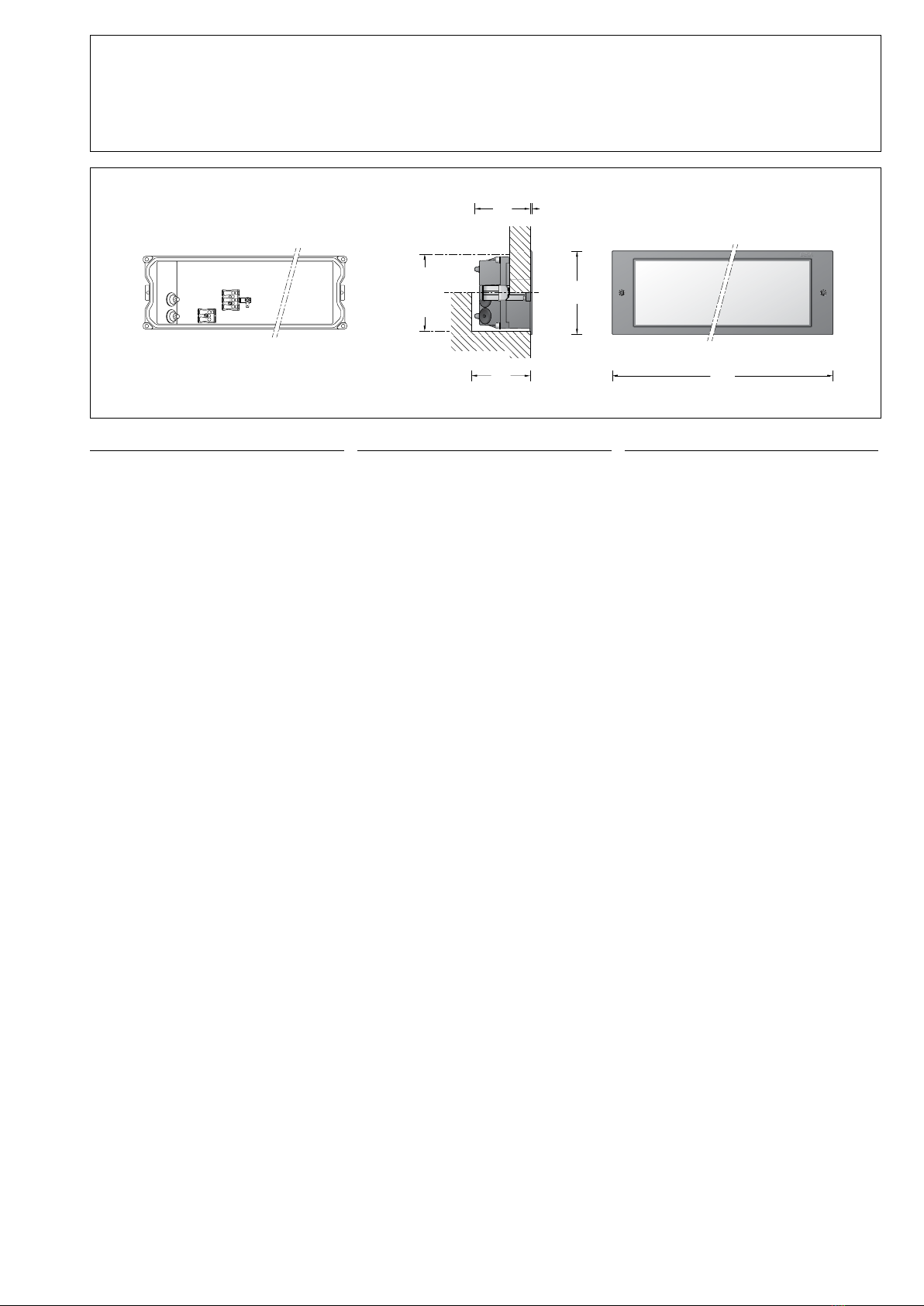

33 159
r
125125
8585
9090
110 x 505110 x 505
520520
33
Gebrauchsanweisung Instructions for use Fiche d’utilisation
Anwendung
Freistrahlende LED-Leuchte für den Einbau
in Wände.
Einbau in waagerechter oder in senkrechter
Brennlage möglich.
Application
Unshielded LED-luminaire for installation
in walls.
Installation possible in horizontal or vertical
burning position.
Utilisation
Luminaire à LED à diffusion libre,
pour installation dans les murs.
Installation possible en position verticale ou
horizontale.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Sicherheitsglas weiß
Silikondichtung
Reektor aus eloxiertem Reinstaluminium
Befestigung über zwei keilförmig angebrachte,
verstellbare Krallen
Erforderliche Einbauöffnung 505 x 110 mm
Einbautiefe 90 mm
2 Leitungseinführungen zur Durchverdrahtung
der Anschlussleitung ø 7-10,5 mm,
max. 5 G 1,5@
Anschlussklemme und
Schutzleiterklemme 2,5@
LED-Netzteil
220-240V x 0/50-60Hz
DC 170-280V
DALI steuerbar
Zwischen Netz- und Steuerleitungen ist eine
Basisisolierung vorhanden
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK06
Schutz gegen mechanische
Schläge < 1 Joule
r– Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 2,8 kg
Product description
Luminaire made of aluminium alloy,
aluminium and stainless steel
Safety glass, white
Silicone gasket
Reector made of pure anodised aluminium
Fixing is achieved by using two adjustable
wedge-shaped claws
Required recessed opening 505 x 110 mm
Recessed depth 90 mm
2 cable entries for through-wiring of mains
supply cable ø 7-10.5 mm, max. 5 G 1.5@
Connecting terminal and
earth conductor terminal 2.5@
LED power supply unit
220-240V x 0/50-60Hz
DC 170-280V
DALI controllable
A basic isolation exists between power cable
and control line
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK06
Protection against mechanical
impacts < 1 joule
r– Safety mark
c – Conformity mark
Weight: 2.8 kg
Description du produit
Luminaire fabriqué en fonderie d’aluminium,
aluminium et acier inoxydable
Verre de sécurité blanc
Joint silicone
Réecteur en aluminium pur anodisé
Fixation via deux griffes
réglables en forme de clavette
Réservation nécessaire 505 x 110 mm
Profondeur d’encastrement 90 mm
2 entrées de câble pour branchement en
dérivation d’un câble de raccordement
ø 7-10,5 mm, max. 5 G 1,5@
Bornier et borne de mise à la terre 2,5@
Bloc d’alimentation LED
220-240V x 0/50-60Hz
DC 170-280V
Pilotage DALI
Une isolation d’origine existe entre le secteur et
les câbles de commande
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d’eau
Résistance aux chocs mécaniques IK06
Protection contre les chocs
mécaniques < 1 joule
r– Sigle de sécurité
c – Sigle de conformité
Poids: 2,8 kg
Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
Safety indices
The installation and operation of this luminaire
are subject to national safety regulations.
The manufacturer is then discharged from
liability when damage is caused by improper
use or installation.
If any luminaire is subsequently modied, the
persons responsible for the modication shall
be considered as manufacturer.
Sécurité
Pour l’installation et l’utilisation de ce luminaire,
respecter les normes de sécurité nationales.
Le fabricant décline toute responsabilité
résultant d’une mise en œuvre ou d’une
installation inappropriée du produit.
Toutes les modications apportées au luminaire
se feront sous la responsabilité exclusive de
celui qui les effectuera.
Überspannungsschutz
Die in der Leuchte verbauten elektronischen
Komponenten sind nach DINEN61547 gegen
Überspannung geschützt.
Um einen zusätzlichen Schutz z.B. vor
Transienten etc. zu erreichen, empfehlen wir
separate Überspannungsschutzkomponenten.
Sie nden diese auf unserer Website unter
www.bega.com.
Overvoltage protection
The electronic components installed in the
luminaire are protected against overvoltage in
accordance with DINEN61547.
To achieve an additional protection against
e.g. transients, etc. we recommend separate
overvoltage protection components.
You can nd them on our website at
www.bega.com.
Protection contre les surtensions
Les composants électroniques installés dans
le luminaire sont protégés contre la surtension
conformément à la norme DINEN61547.
Pour obtenir une protection supplémentaire
contre la surtension, les tensions transitoires
etc., nous proposons des composants de
protection séparés. Vous les trouverez sur notre
site web www.bega.com.

BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · [e-mail] · www.bega.com
Leuchtmittel
Modul-Anschlussleistung 20,5W
Leuchten-Anschlussleistung 24W
Bemessungstemperatur ta=25 °C
Umgebungstemperatur ta max = 35 °C
Bei Einbau in Dämmung ta max = 25 °C
33 159 K3
Modul-Bezeichnung LED-0568/830
Farbtemperatur 3000K
Farbwiedergabeindex CRI > 80
Modul-Lichtstrom 2825lm
Leuchten-Lichtstrom 1720lm
Leuchten-Lichtausbeute 71,7 lm / W
33 159 K4
Modul-Bezeichnung LED-0568/840
Farbtemperatur 4000K
Farbwiedergabeindex CRI > 80
Modul-Lichtstrom 2825lm
Leuchten-Lichtstrom 1720lm
Leuchten-Lichtausbeute 71,7 lm / W
Lamp
Module connected wattage 20.5W
Luminaire connected wattage 24W
Rated temperature ta=25 °C
Ambient temperature ta max = 35 °C
When installed in heat-insulating
material ta max = 25 °C
33 159 K3
Module designation LED-0568/830
Colour temperature 3000K
Colour rendering index CRI > 80
Module luminous ux 2825lm
Luminaire luminous ux 1720lm
Luminaire luminous efciency 71,7 lm / W
33 159 K4
Module designation LED-0568/840
Colour temperature 4000K
Colour rendering index CRI > 80
Module luminous ux 2825lm
Luminaire luminous ux 1720lm
Luminaire luminous efciency 71,7 lm / W
Lampe
Puissance raccordée du module 20,5W
Puissance raccordée du luminaire 24W
Température de référence ta=25 °C
Température d’ambiance ta max = 35 °C
Installation dans un matériau
d’isolation ta max = 25 °C
33 159 K3
Marquage des modules LED-0568/830
Température de couleur 3000K
Indice de rendu des couleurs CRI > 80
Flux lumineux du module 2825lm
Flux lumineux du luminaire 1720lm
Rendement lum. d’un luminaire 71,7 lm / W
33 159 K4
Marquage des modules LED-0568/840
Température de couleur 4000K
Indice de rendu des couleurs CRI > 80
Flux lumineux du module 2825lm
Flux lumineux du luminaire 1720lm
Rendement lum. d’un luminaire 71,7 lm / W
Einbau
Die Leuchte darf nicht dauerhaft mit
aggressiven Medien in Kontakt kommen.
Aggressive Medien können durch Wasser
aus Baustoffen gewaschen werden und
das Gehäuse der Leuchte zerstören. Bei
unbekannter Zusammensetzung der Baustoffe
ist daher vor der Montage eine Materialanalyse
vorzunehmen. Aggressive Medien können auch
von der Oberäche ausgehend auf die Leuchte
einwirken, daher ist ein übermäßiger Einsatz
von chemischen Reinigungsmitteln im Umfeld
der Leuchte zu vermeiden.
Installation
The luminaire must not permanently have
contact with aggressive media.
Aggressive media might be washed out of
the soil and might corrode the housing of the
luminaire. In case of an unknown composition
of the soil a soil analysis should be made
before installation. Aggressive media that is
outgoing from the surface might also affect the
luminaire. Thus an overuse of de-icing agents in
the surroundings should be avoided.
Encastrement
Le luminaire ne doit pas être durablement en
contact avec des matériaux corrosifs.
Les matériaux agressifs peuvent provenir de
l’eau du sol et altérer le boîtier. Si la qualité du
sol n’est pas connue, il faut réaliser une analyse
de ses composants avant l’installation du
produit. Certains matériaux agressifs pouvant
également attaquer la surface du luminaire,
il faut donc limiter l’utilisation de produits de
salage des voies publiques aux abords de
l’appareil.
Montage
Die Einbauöffnung wird durch den Anschlag-
rahmen des Leuchtengehäuses abgedeckt.
Die Befestigung der Leuchte erfolgt über zwei
keilförmig angebrachte, verstellbare Krallen.
Einbau in massive Wände:
Hierfür steht das Einbaugehäuse 10 438 zur
Verfügung. Kommt dieses nicht zum Einsatz,
ist eine Einbauöffnung von 505 x 110 mm mit
einer Mindesttiefe von 90 mm erforderlich.
Einbau in Leichtbauwände:
Es ist eine Einbauöffnung von 505 x 110 mm
mit einer Mindesttiefe von 90 mm erforderlich.
Die Krallen greifen hinter die Wandverkleidung.
Einbau in gedämmte Fassaden:
Für den Einbau in Wärmedämmverbund-
systeme WDVS verwenden Sie bitte das
Einbaugehäuse 13 524 in Kombination mit den
Einputzrahmen 10 038 oder 13 508.
Installation
The recessed opening will be covered
by the frame of the luminaire housing.
Fixing of the luminaire is achieved by using
two adjustable wedge-shaped claws.
Installation into solid walls:
For this purpose installation housing 10 438
is available. If the installation housing cannot
be used a recessed opening 505 x 110 mm is
necessary to accept the luminaire housing.
Recessed depth min. 90 mm.
Installation into wall panels:
A recessed opening of 505 x 110 mm is
necessary to accept the luminaire housing.
Recessed depth min. 90 mm. The claws catch
the wall panel from the back side.
Installation into insulated façades:
For installation in EWIS external wall insulation
systems pleaseuse installation housing 13 524
in combination with a plaster frame 10 038 or
13 508.
Installation
Les bords de la réservation sont recouverts par
le cadre du boîtier du luminaire.
La xation du luminaire s’effectue par deux
griffes réglables en forme de clavette.
Encastrement dans les murs massifs :
Pour ce type d’installation il existe le boîtier
d’encastrement 10 438. Si celui ci n’est pas
utilisé une réservation de 505 x 110 mm
avec une profondeur minimale de 90 mm est
nécessaire.
Encastrement dans les parois creuses :
Une réservation de 505 x 110 mm avec une
profondeur minimale de 90 mm est
nécessaire. Les griffes se bloquent à l’arrière de
la paroi murale.
Encastrement dans les façades avec
matériau isolant:
Pour l’encastrement dans des systèmes
d’isolation thermique par l’extérieur ITE,
veuillez utiliser le boîtier d’encastrement 13 524
combiné à un cadre d’encastrement 10 038 ou
13 508.
Innensechskantschrauben lösen.
Leuchtenabdeckung mit eingeklebtem Glas
und LED-Modul abnehmen.
Steckvorrichtung trennen.
Netzanschlussleitung durch die Leitungs-
einführung in das Leuchtengehäuse führen.
Schutzleiterverbindung herstellen und
elektrischen Anschluss vornehmen.
Zur digitalen Ansteuerung ist die Klemme DALI
zu verwenden.
Bei Nichtbelegung dieser Klemme wird die
Leuchte mit voller Lichtleistung betrieben.
Schutzleiterverbindung zwischen
Leuchtenabdeckung und -gehäuse herstellen.
Steckerteil in Steckvorrichtung bis zum
Anschlag eindrücken.
Auf richtigen Sitz der Dichtung achten.
Leuchtenabdeckung aufsetzen und Schrauben
gleichmäßig fest anziehen.
Leuchtengehäuse in die Einbauöffnung
einsetzen. Schrauben der Krallenbefestigung
(Torxantrieb T 25) gleichmäßig anziehen.
Undo hexagon socket head screws.
Remove luminaire cover with glued-in glass and
LED module.
Disconnect plug connection.
Lead the mains supply cable through the
cable entry into the luminaire housing.
Make earth conductor connection and
electrical connection. For digital control please
use the connecting terminal DALI. In case this
connector is not used the luminaire will be
operated at full light output.
Make earth conductor connection between
luminaire cover and luminaire housing. Push
plug into coupler as far as it will go.
Make sure that gasket is positioned correctly.
Put on luminaire cover and tighten the screws
evenly and rmly.
Push luminaire housing into the recessed
opening.
Tighten screws (torx drive T 25) claw fastener.
Desserrer les vis à six pans creux.
Retirer le cadre du luminaire avec le verre collé
et l'élément LED.
Séparer le connecteur embrochable.
Introduire le câble de raccordement par l'entrée
de câble dans le boîtier du luminaire.
Mettre à la terre et procéder au raccordement
électrique. Pour le pilotage numérique utiliser le
bornier DALI. Si ce bornier n'est pas raccordé
le luminaire fonctionne sur la puissance
maximale.
Relier le l de terre entre le cadre et le
luminaire. Enfoncer la che dans le connecteur
embrochable jusqu'à la butée.
Veiller au bon emplacement du joint.
Poser le couvercle de nition et serrer
fermement et régulièrement les vis.
Installer le boîtier dans la réservation.
Serrer uniformement les vis (torx T 25) du
système de xation à griffes.

BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · [e-mail] · www.bega.com
Bitte beachten Sie:
Den im Leuchtengehäuse bendlichen
Trockenmittelbeutel nicht entfernen.
Er dient zur Aufnahme von Restfeuchtigkeit.
Please note:
Do not remove the desiccant pouch from the
luminaire housing.
It is needed to remove residual moisture.
Attention :
Ne pas ôter le sachet de dessicant se trouvant
dans l’armature.
Il permet d’absorber l’humidité résiduelle.
Austausch des LED-Moduls
Die Bezeichnung des LED-Moduls ist auf einem
Etikett in der Leuchte vermerkt.
BEGA Ersatzmodule entsprechen in Lichtfarbe
und Lichtleistung den ursprünglich verbauten
Modulen.
Der Austausch kann mit handelsüblichem
Werkzeug durch qualizierte Personen erfolgen.
Anlage spannungsfrei schalten und Leuchte
öffnen.
Bitte beachten Sie die Montageanleitung des
LED-Moduls.
Dichtungen der Leuchte überprüfen, ggf.
ersetzen.
Ein defektes Glas muss ersetzt werden.
Leuchte schließen.
Replacing the LED module
The designation of the LED module is noted on
a label in the luminaire.
The light colour and light output of BEGA
replacement modules correspond to those of
the modules originally tted.
The module can be replaced by qualied
persons using standard tools.
Disconnect the system and open the luminaire.
Please follow the installation instructions for the
LED module.
Inspect and, if necessary, replace the luminaire
gaskets.
Defective glass must be replaced.
Close the luminaire.
Remplacement du module LED
La désignation du module LED est inscrite sur
une étiquette collée dans le luminaire.
Les modules de rechange BEGA
correspondent aux modules d’origine en
termes de couleur de lumière et de ux
lumineux. Le module LED peut être remplacé
par une personne qualiée à l’aide d’outils
disponibles dans le commerce.
Travailler hors tension et ouvrir le luminaire.
Respecter la che d’utilisation du module LED.
Vérier et remplacer les joints du luminaire le
cas échéant.
Un verre endommagé doit être remplacé.
Fermer le luminaire.
Ergänzungsteile
10 438 Einbaugehäuse
13 524 Einbaugehäuse für den Einbau in
gedämmte Fassaden WDVS
Accessories
10 438 Installation housing
13 524 Installation housing for installation in
insulated façades (EWIS)
Accessoires
10 438 Boîtier d’encastrement
13 524 Boîtier d’encastrement pour
l’installation dans les façades
avec matériau isolant (WDVS)
10 038 Einputzrahmen
13 508 Einputzrahmen ächenbündig 10 038 Plaster frame 13 508 Plaster frame ush 10 038 Cadre d’encastrement 13 508 Cadre d’encastrement afeurant
Es gibt dazu eine gesonderte
Gebrauchsanweisung. A separate instructions for use can be provided upon request. Une che d’utilisation pour ce boîtier est disponible.
Ersatzteile
LED-Netzteil DEV-0147/700
LED-Modul 3000 K LED-0568/830
LED-Modul 4000 K LED-0568/840
Reektor 76001495
Dichtung 83001619
Spares
LEDpowersupplyunit DEV-0147/700
LED module 3000 K LED-0568/830
LED module 4000 K LED-0568/840
Reector 76001495
Gasket 83001619
Pièces de rechange
Bloc d’alimentation LED DEV-0147/700
Module LED 3000 K LED-0568/830
Module LED 4000 K LED-0568/840
Réecteur 76001495
Joint 83001619
