BEGA 88 300 Series User manual

3r
IP 67
!
BEGA Lichttechnische Spezialfabrik
Hennenbusch · D - 58708 Menden
45.15 · Technische Änderungen vorbehalten · Technical amendments reserved · Modications techniques réservées
88 300
Bodeneinbauleuchte
In-ground luminaire
Luminaire à encastrer
Gebrauchsanweisung
Instructions for use
Fiche d’utilisation

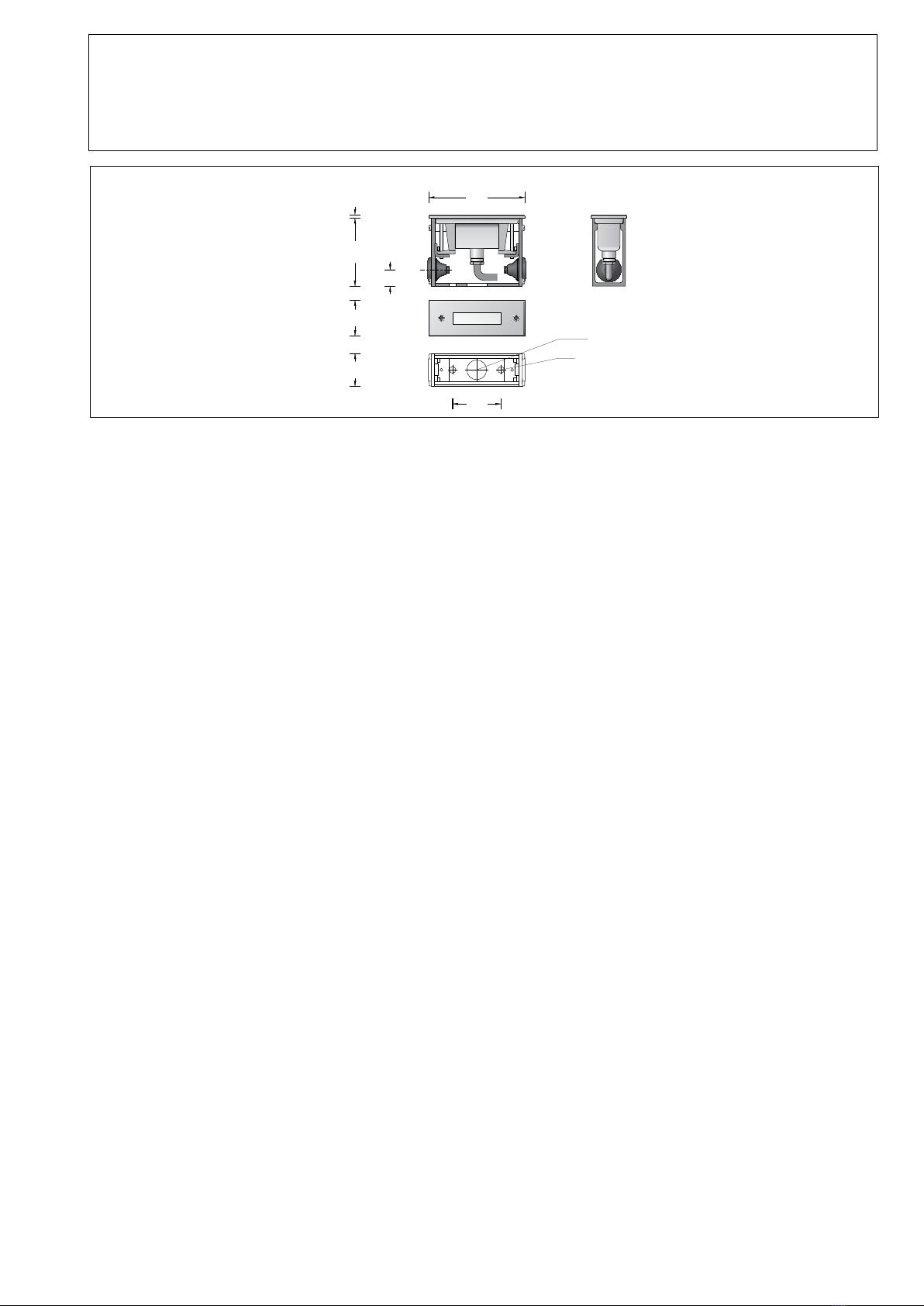

50
3734
100
370
15
Ø 20,5
Ø 7
Anwendung
LED-Orientierungsleuchte für den Einbau
in befestigte Flächen, Wege und Plätze.
Überrollbar von Fahrzeugen mit luftgefüllten
Reifen.
Bitte beachten Sie:
In Fahrspuren, wo die Leuchte horizontalen
Kräften durch Bremsen, Beschleunigen und
Richtungswechsel ausgesetzt ist, darf die
Leuchte nicht eingesetzt werden.
Application
Recessed LED location luminaire for recessed
mounting in compacted surfaces, paths and
open areas. Drive-over luminaire for vehicles
with pneumatic tyres.
Please note:
Luminaire must not be used for installation in
road lanes, where the xture is exposed to a
horizontal strain due to braking, acceleration
and change of direction.
Utilisation
Luminaire d'orientation à LED, à encastrer pour
installation dans des surfaces stabilisées.
Autorisant le roulement de véhicules équipés de
pneumatiques.
Attention:
Le luminaire ne doit pas être installé dans
des voies de circulation où il serait soumis
à des sollicitations mécaniques horizontales
provoquées par des freinages, des
accélérations et des changements de direction.
Leuchtmittel
Bemessungstemperatur ta=25 °C
Lebensdauerkriterien 50000 h/L70
Spannung 24V = DC
88 300 K4
Modul-Anschlussleistung 0,1W
Leuchten-Anschlussleistung 0,15W
Farbtemperatur 4000K
Farbwiedergabeindex CRI > 80
Modul-Lichtstrom 21lm
88 300 K3
Modul-Anschlussleistung 0,06W
Leuchten-Anschlussleistung 0,09W
Farbtemperatur 3000K
Farbwiedergabeindex CRI > 80
Modul-Lichtstrom 15lm
Lamp
Rated temperature ta=25 °C
Service life criteria 50000 h/L70
Voltage 24V = DC
88 300 K4
Module connected wattage 0.1W
Luminaire connected wattage 0.15W
Colour temperature 4000K
Colour rendering index CRI > 80
Module luminous ux 21lm
88 300 K3
Module connected wattage 0.06W
Luminaire connected wattage 0.09W
Colour temperature 3000K
Colour rendering index CRI > 80
Module luminous ux 15lm
Lampe
Température de référence ta=25 °C
Critères relatifs à la durée de vie 50 000 h / L70
Tension 24V = DC
88 300 K4
Puissance raccordée du module 0,1W
Puissance raccordée d’un luminaire 0,15W
Température de couleur 4000K
Indice de rendu des couleurs CRI > 80
Flux lumineux du module 21lm
88 300 K3
Puissance raccordée du module 0,06W
Puissance raccordée d’un luminaire 0,09W
Température de couleur 3000K
Indice de rendu des couleurs CRI > 80
Flux lumineux du module 15lm
Produktbeschreibung
LED-Einbauleuchte ohne Netzteil
Leuchte besteht aus Edelstahl
Werkstoff Nr. 1.4301
Einbaugehäuse aus Aluminiumprol,
pulverbeschichtet mit 2 Einführungen für
Anschlusskabel bis ø 12 mm
Sicherheitsglas weiß
Reektor aus eloxiertem Reinstaluminium
Anschlussleitung 05RN8-F 2×1@
Leitungslänge 3 m
Schutzklasse III 3
Schutzart IP 67
Staubdicht und Schutz gegen zeitweiliges
Untertauchen
Schlagfestigkeit IK08
Schutz gegen mechanische
Schläge < 5 Joule
r– Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 0,6 kg
Product description
Recessed LED luminaire
without power supply unit
Luminaire made of stainless steel
Steel grade no 1.4301
Recess housing made of aluminium prole,
powder coated with 2 entries for connecting
cable up to ø 12 mm
Safety glass, white
Reector made of pure anodised aluminium
Connecting cable 05RN8-F 2×1@
Cable length 3 m
Safety class III 3
Protection class IP 67
Dust-tight and protection against temporary
immersion
Impact strength IK08
Protection against mechanical
impacts < 5 joule
r– Safety mark
c – Conformity mark
Weight: 0.6 kg
Description du produit
Luminaire à encastrer LED
sans boîtier d’alimentation
Luminaire fabriqué en acier inoxydable
Matériau No. 1.4301
Châssis de montage fabriqué en prolé
d'aluminium, poudré, avec 2 entrées pour câble
de raccordement jusqu'à ø 12 mm
Verre de sécurité blanc
Réecteur en aluminium pur anodisé
Câble de raccordement 05RN8-F 2×1@
Longueur de câble 3 m
Classe de protection III 3
Degré de protection IP 67
Etanche à la poussière et protégé contre
l’immersion momentanée
Résistance aux chocs mécaniques IK08
Protection contre les chocs
mécaniques < 5 joules
r– Sigle de sécurité
c – Sigle de conformité
Poids: 0,6 kg

70
34
37
16
3
A
1
2
Vor der Montage zu beachten:
Um die max. Druckbelastung der Leuchte von
1.000kg(10kN) aufnehmen zu können, ist die
Errichtung eines Fundamentes erforderlich.
Die Leuchte steht in einem Einbau-
gehäuse aus hochfestem Aluminiumprol.
Die Druckbelastung wird über dieses Gehäuse
auf das bauseits zu erstellende Fundament
übertragen. Die Gründung muss auf festem
Untergrund erfolgen.
Um eine sichere Standfestigkeit zu erreichen,
muss das Einbaugehäuse einbetoniert werden.
Bei der Erstellung des Fundaments ist eine
Drainage anzulegen, damit eintretendes
Oberächenwasser aus dem Einbaugehäuse
abießen kann.
Die Lackierung des Einbaugehäuses darf nicht
beschädigt werden.
Für die Dichtigkeit der Leuchte ist es
wichtig, dass der spätere Bodenbelag (1) auf
gleicher Höhe oder unter der Oberkante des
Einbaugehäuses (2) liegt. Abb. A
Bodenbeschaffenheit:
Die Leuchte darf nicht dauerhaft mit
aggressiven Medien in Kontakt kommen.
Aggressive Medien können durch Wasser
aus dem Boden gewaschen werden, und das
Gehäuse der Leuchte zerstören.
Bei unbekannter Zusammensetzung des
Bodens ist daher vor der Montage eine
Bodenanalyse vorzunehmen.
Aggressive Medien können auch von der
Oberäche ausgehend auf die Leuchte
einwirken, daher ist ein übermäßiger Einsatz
von Taumitteln im Umfeld der Leuchte zu
vermeiden.
Von außen eintretende Streuströme, die durch
die Leuchte in den Boden weiter geleitet
werden, verursachen Korrosionsschäden.
Es sind geeignete Gegenmaßnahmen
durchzuführen.
Notice prior to installation:
To accept the maximum pressure load of
1,000kg(10kN) a proper foundation must be
provided by the customer.
The luminaire is mounted in a recess housing
made of high-strength aluminium prole.
The pressure load is transferred to the
foundation by this housing. Foundation to
be provided at site. The foundation must be
carried out on rm subgrade.
In order to obtain a rm stableness, the recess
housing must be rmly concreted in.
During preperation of the foundation proper
drainage must be provided, so that entering
surface water can drain off.
The lacquering of the recess housing must not
be damaged.
For the tightness of the luminaire it is important
that the ground surface (1) prepared later is
either on the same level or slightly below top
edge of the recess housing (2). Fig. A
Soil conditions:
The luminaire must not permanently have
contact with aggressive media.
Aggressive media might be washed out of
the soil and might corrode the housing of the
luminaire.
In case of an unknown composition of the soil a
soil analysis should be made before installation.
Aggressive media that is outgoing from the
ground surface might also affect the luminaire.
Thus an overuse of de-icing agents in the
surroundings should be avoided.
Parasitic current, occuring from the outside,
which is conducted by the luminaire into the
soil, will cause corrosion damage.
Suitable counter measures must be carried out.
A respecter avant l'installation:
Pour que le luminaire puisse supporter la
pression maximale de 1.000kg(10kN) il doit
impérativement être xé sur une fondation
stable.
Le luminaire se trouve dans un châssis de
montage fabriqué en prolé d'aluminium très
robuste.
La pression est transmise par ce châssis sur
une fondation solide qui est à prévoir sur le site.
Le massif de fondation doit être réalisé sur un
sol stabilisé.
An d'assurer une bonne stabilité, le boîtier du
luminaire doit être coulé dans du béton. Lors de
la réalisation de la fondation, un drainage doit
être prévu an que les eaux pénétrant dans le
châssis puissent s’en échapper.
Le laquage du châssis ne doit pas être
endommagé.
Pour la bonne étanchéité du luminaire, il est
important que le bord supérieur du châssis de
montage (2) ne soit en aucun cas installé plus
bas que le bord supérieur de la couche de
nition du sol (1). Celle-ci doit afeurer la sous
face de la collerette. Pos. A
Nature du sol:
Le luminaire ne doit pas être durablement en
contact avec des matériaux corrosifs.
Les matériaux agressifs peuvent provenir de
l'eau du sol et altérer le boîtier.
Si la qualité du sol n'est pas connue, il faut
réaliser une analyse de ses composants avant
l'installation du produit.
Certains matériaux agressifs pouvant
également attaquer la surface du luminaire,
il faut donc limiter l'utilisation de produits de
salage des voies publiques aux abords de
l'appareil.
Des courants de fuite rentrant par l'extérieur et
conduits dans le sol par le luminaire, causent
des dommages de corrosion.
Des contre-mesures appropriées doivent être
effectuées.

Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Wir empfehlen die bauseitige Absicherung über
einen Fehlerstrom-Schutzschalter.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
Safety indices
The installation and operation of this luminaire
are subject to national safety regulations.
We recommend a fuse protection on site by
means of a RCCB (residual current circuit
breaker).
The manufacturer is then discharged from
liability when damage is caused by improper
use or installation.
If any luminaire is subsequently modied, the
persons responsible for the modication shall
be considered as manufacturer.
Sécurité
Pour l’installation et l’utilisation de ce luminaire,
respecter les normes de sécurité nationales.
Nous recommandons une protection sur le site
par un différentiel à installer en amont.
Le fabricant décline toute responsabilité
résultant d'une mise en œuvre ou d'une
installation inappropriée du produit.
Toutes les modications apportées au luminaire
se feront sous la responsabilité exclusive de
celui qui les effectuera.
Montage
Die Leuchte darf nur mit ihrer vollständigen
Schutzabdeckung betrieben werden.
Leuchte aus dem Einbaugehäuse ausbauen.
Dazu Schrauben im Edelstahlrahmen lösen.
Leuchte aus dem Einbaugehäuse heben.
Einbaugehäuse auf Fundament (wie
zuvor beschrieben) positionieren und mit
beiliegendem oder anderem geeigneten
Befestigungsmaterial befestigen.
lLeuchtengehäuse darf nicht in
wärmedämmende Stoffe eingebaut werden.
Die beigefügte Schutzabdeckung bündig in
das Einbaugehäuse eindrücken. Sie soll das
Einbaugehäuse während der Bauarbeiten vor
Verschmutzung schützen.
Nach Fertigstellen der Bodenarbeiten Fuge
zwischen Einbaugehäuse und Bodenbelag mit
Dichtungsmasse ausspritzen.
Schutzabdeckung entfernen.
Bitte beachten Sie:
Der elektrische Anschluss darf nur an
Sicherheitstransformatoren nach EN 61558
- siehe Ergänzungsteile - erfolgen.
Das Lampengehäuse darf nicht demontiert
werden.
Die Leuchte ist mit einer 3 m langen
Anschlussleitung 05RN-F 2 x 1@
ausgestattet.
Diese ist mit dem Lampengehäuse fest
vergossen und kann nicht ausgetauscht
werden.
Die schwarze Ader ist mit dem Minuspol, die
rote Ader mit dem Pluspol am Netzteil zu
verbinden.
Für den elektrischen Anschluss der Leuchte ist
eine 24 V Gleichspannungsquelle erforderlich
- siehe Ergänzungsteile.
Bei Verwendung anderer Gleichspannungs-
quellen muss bauseits eine Sicherung
(max. 6 A) vorgeschaltet werden.
Der elektrische Anschluss muss bauseits in
entsprechender Schutzart und Schutzklasse an
der Leuchtenanschlussleitung erfolgen.
Wir empfehlen hierzu die Verwendung der
Verteilerdose - BEGA Ergänzungsteil 70 730 - .
Leuchtengehäuse in das Einbaugehäuse setzen
und festschrauben.
Installation
The luminaire must only be operated
with the complete protective cover.
Dismantle luminaire from the recess housing.
For this purpose undo screws in the stainless
steel frame. Lift luminaire out of the recess
housing.
Position recess housing on the foundation (as
described before) and x it with enclosed or any
other suitable xing material.
lLuminaire housing must not be
installed in heat-insulating material.
Push the enclosed protective cover ush into
the recess housing. It is meant to protect the
recess housing during the construction works
against soiling.
After nishing the ground works
inject suitable compound between the oor
covering and the recess housing.
Remove protective cover.
Please note:
The electrical connection must only be
made to safety transformers according to
EN 61558 - see accessories-.
The lamp housing must not be dismantled.
The luminaire is delivered with a 3 m long
connecting cable 05RN-F 2 x 1@.
This is rmly encapsulated with the lamp
housing and cannot be replaced.
Connect black conductor with negative pole
and red conductor with positive pole of the
power supply unit.
For the electrical connection of the luminaire a
24 V DC power supply is required
- see accessories.
If another DC power supply is used a fuse
(max. 6 A) must be installed upstream.
The electrical connection at the luminaire
connecting cable must be carried out on site
according to the protection class and safety
class.
We recommend to use a distribution box -
BEGA accessory 70 730 -.
Place luminaire housing into the recess housing
and tighten screws.
Installation
Le luminaire ne doit jamais fonctionner
sans son couvercle complet de protection.
Démonter le luminaire du châssis de montage.
Pour cela desserrer les vis du cadre.
Extraire le luminaire du châssis de montage.
Positionner et xer le châssis de montage sur le
massif de fondation avec le matériel de xation
fourni ou tout autre matériel approprié (voir
instructions ci-dessus).
lLe boîtier du luminaire ne doît pas être
installé dans des matériaux d'isolation.
Enfoncer à eur le couvercle de protection
fourni dans le chässis de montage. Il est prévu
pour protéger l'intérieur de châssis de montage
pendant les travaux de construction.
Finir les travaux de terrassement.
Colmater l’espace entre le boîtier à encastrer et
le revêtement avec un joint élastique approprié.
Retirer le couvercle de protection.
Attention :
Le raccordement électrique ne doit être
effectué qu'avec des transformateurs
de sécurité selon EN 61558 -
- voir accessoires -.
Le boîtier-lampe ne doit pas être démonté.
Le luminaire est équipé d’un câble de
raccordement 3 m 05RN-F 2 x 1@.
Le câble est surrmoulé avec le boîtier-lampe
et ne peut être remplacé.
La gaine noire doit être branchée au pôle
négatif du bloc d’alimentation et la gaine rouge
au pôle positif.
Pour le raccordement électrique du luminaire
une source de tension continue de 24 V est
nécessaire - voir accessoires.
En utilisant d'autres sources de tension continu
un fusible (max. 6A) doit être monté en série
sur le site.
Le raccordement électrique doit être effectué
sur le site dans le degré de protection et la
classe de protection correspondant au câble de
raccordement.
Nous recommandons l'utilisation d'une boîte de
dérivation - BEGA accessoire 70 730 -.
Installer le boîtier dans la réservation. Serrer les
vis du système de xation à griffes setrouvant
dans les ouvertures de la platine frontale.
Reinigung · Pege
Nach der Montage der Leuchte ist eine
Erstreinigung notwendig.
Bauschmutz, Rückstände von Haftklebern,
Farbspritzer und Flugrost müssen
rückstandsfrei entfernt werden.
Keinesfalls dürfen zur Reinigung Werkzeuge
aus normalem Stahl, Stahlbürsten oder
Stahlwolle verwendet werden, da sich dadurch
Fremdrost bildet.
Bei Anwendung von Edelstahlreinigern sind
deren Gebrauchshinweise genau zu beachten.
Für alle Reinigungsmittel gilt, dass sie frei von
Salzsäure und Chloriden sein müssen.
Wir empfehlen eine regelmäßige Reinigung der
Leuchten.
Cleaning · Maintenance
After installation, the luminaire should rst be
cleaned.
Building dust, residues from contact adhesives,
paint splashes and rust lm must be completely
removed.
Never use cleaning implements made of normal
steel, steel brushes or steel wool because they
cause extraneous rust to form.
When using stainless steel cleaners, please
read the directions carefully.
Cleaning agents containing hydrochloric acid
and chlorides should never be used.
We recommend cleaning the luminaires
regularly.
Nettoyage · Entretien
Un premier nettoyage doit être fait dès
l'installation du produit.
Toutes les impuretés de chantier doivent être
enlevées: salissures, laitance de ciment, colle,
peinture etc.
Pour le nettoyage, ne jamais utiliser d‘outils en
acier normal ( par exemple: brosse ou tampon
métallique ).
En effet, le contact entre les deux aciers
provoquerait un point de rouille parasite.
Lors de l’utilisation de nettoyants spéciques il
faut suivre scrupuleusement les instructions du
fabricant.
An d’éviter coloration, décoloration ou
corrosion, il est impératif qu’aucun nettoyant
utilisé ne contienne de l’acide chlorydrique.
Nous recommandons un nettoyage régulier.

Lichttechnik
Leuchtendaten für das Lichttechnische
Berechnungsprogramm DIALux für
Außenbeleuchtung, Straßenbeleuchtung und
Innenbeleuchtung, sowie Leuchtendaten im
EULUMDAT- und im IES-Format nden Sie auf
der BEGA Website unter www.bega.de.
Light technique
Luminaire data for the light planning program
DIALux for outdoor lighting, street lighting and
indoor lighting as well as luminaire data in
EULUMDAT- and IES-format you will nd on the
BEGA web page www.bega.com.
Technique d’éclairage
Les données des luminaires pour le programme
de calcul d’éclairage DIALUX concernant
l’éclairage extérieur, l’éclairage des rues et
l’éclairage intérieur, de même que les données
des luminaires aux formats EULUMDAT et IES
gurent sur notre site www.bega.com
Ergänzungsteile
Netzteile für LED-Leuchten 24 V DC
Sicherheitstransformatoren nach
DIN EN 61558/VDE 0570 Teil 2-6
70 564 Netzteil für 0-15 W
70 465 Netzteil für 10-25 W
70 565 Netzteil für 20-35 W
70 566 Netzteil für 30-50 W
70 567 Netzteil für 40-75 W
70 169 Netzteil für 70-150 W
230 V y50-60 Hz
70 114 Netzteil für 0-42 W
AC-Spannung: 110-264 V y50-60 Hz
DC-Spannung: 170-280 V
Die Netzteile sind auch für den Betrieb mehrerer
LED-Leuchten geeignet. Dabei ist darauf
zu achten, dass die maximale Leistung des
Netzteils nicht überschritten wird.
Accessories
Power supply unit for LED luminaires 24 V DC
Safety transformer according to
DIN EN 61558/VDE 0570 part 2-6
70 564 Power supply unit for 0-15 W
70 465 Power supply unit for 10-25 W
70 565 Power supply unit for 20-35 W
70 566 Power supply unit for 30-50 W
70 567 Power supply unit for 40-75 W
70 169 Power supply unit for 70-150 W
230 V y50-60 Hz
70 114 Power supply unit for 0-42 W
AC range: AC: 110-264 V y50-60 Hz
DC range: DC: 170-280 V
The power supply units are also suitable for
the operation of several LED luminaires. In
this case, the maximum wattage of the power
supply unit must not be exceeded.
Accessoires
Boîtiers d’alimentation pour luminaires
à LED 24 V DC
Transformateurs de sécurité selon
DIN EN 61558/VDE 0570 partie 2-6
70 564 Boîtier d’alimentation pour 0-15 W
70 465 Boîtier d’alimentation pour 10-25 W
70 565 Boîtier d’alimentation pour 20-35 W
70 566 Boîtier d’alimentation pour 30-50 W
70 567 Boîtier d’alimentation pour 40-75 W
70 169 Boîtier d’alimentation pour 70-150 W
230 V y50-60 Hz
70 114 Boîtier d’alimentation pour 0-42 W
Courant alternatif AC: 110-264 V y50-60 Hz
Courant continu DC: 170-280 V
Les boîtiers d'alimentation permettent
l'utilisation simultanée de plusieurs luminaires
à LED. Veiller à ne pas dépasser la puissance
maximale du boîtier d'alimentation.
Es gibt dazu eine gesonderte
Gebrauchsanweisung.
A separate instructions for use can be provided
upon request.
Une che d'utilisation pour ce boîtier est
disponible.
70 730 Verteilerdose
Die Verteilerdose ist für den Einbau in das
Erdreich bestimmt und ermöglicht eine
Abzweigung von der Zuleitung zur Leuchte und
die Durchverdrahtung zur nächsten Leuchte.
Nach dem elektrischen Anschluss wird die
Dose mit Gel aufgefüllt und verschlossen.
70 730 Distribution box
The distribution box is meant for installation in
the soil and allows a junction from the supply
cable to the luminaire and through-wiring to the
next luminaire.
After the electrical connection the distribution
box is lled up with gel and closed.
70 730 Boîte de dérivation
La boîte de dérivation est adaptée à
l’installation dans le sol et permet une dérivation
de câble vers le luminaire et le branchement en
dérivation vers le luminaire suivant.
Une fois le raccordement électrique réalisé,
cette boîte doit être remplie de gel et ensuite
fermée.
