  9. BEGA 88 898 User manual

BEGA 88 898 User manual

BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info@bega.com · www.bega.com
50.17 · Technische Änderungen vorbehalten · Technical amendments reserved · Modications techniques réservées
IP 67
!
Bodeneinbauleuchte RGB
In-ground luminaire RGB
Luminaire à encastrer RGB
88 898
3
4
LCN/DALI
max. 6 x 88 898
LED-Leuchte RGBW
LED luminaire RGBW
Luminaire à LED RVBW
70 890 / 70 891
Steuergerät
Control unit
Système de commande
2 24V DC
70 169/70 465 /70 564
70 565/70 566 /70 567
230 V~
Netzteil
Power supply unit
Bloc d'alimentation
350
300
3734
400
370
15
Ø 20,5
Ø 7
Gebrauchsanweisung Instructions for use Fiche d’utilisation
Anwendung
Bodeneinbauleuchte mit Leuchtdioden RGB
zur additiven Farbmischung.
Für den Einbau in befestigte Flächen, Wege
und Plätze. Überrollbar von Fahrzeugen mit
luftgefüllten Reifen.
Bitte beachten Sie:
In Fahrspuren, wo die Leuchte horizontalen
Kräften durch Bremsen, Beschleunigen und
Richtungswechsel ausgesetzt ist, darf die
Leuchte nicht eingesetzt werden.
Für den Betrieb der Leuchte ist ein Netzteil
und ein Steuergerät erforderlich - siehe
Ergänzungsteile.
Application
Recessed in-ground luminaire with LEDs RGB
for additive colour mix.
For recessed installation in compacted
surfaces, paths and places. Drive-over
luminaire for vehicles with pneumatic tyres.
Please note:
Luminaire must not be used for installation in
road lanes, where the xture is exposed to a
horizontal strain due to braking, acceleration
and change of direction.
A power supply unit and a controller are
required to operate this luminaire - see
accessories.
Utilisation
Luminaire à encastrer avec diodes électro-
luminescentes RGB pour le mixage additif de
couleurs.
Pour installation dans des surfaces stabilisées.
Autorisant le roulement de véhicules équipés
de pneumatiques.
Attention:
Le luminaire ne doit pas être installé dans
des voies de circulation où il serait soumis
à des sollicitations mécaniques horizontales
provoquées par des freinages, des
accélérations et des changements de direction.
Un boîtier d’alimentation et un système
de commande sont nécessaires pour son
fonctionnement - voir accessoires.
Leuchtmittel
Modul-Anschlussleistung 4,3W
Leuchten-Anschlussleistung 6W
Bemessungstemperatur ta=25 °C
Umgebungstemperatur ta max =25 °C
Lebensdauerkriterien 50000 h / L70
Modul-Bezeichnung LED-0161/RGB
Leuchten-Lichtstrom * 18lm
Leuchten-Lichtausbeute* 3 lm/ W
* vorläuge Daten
Lamp
Module connected wattage 4.3W
Luminaire connected wattage 6W
Rated temperature ta=25 °C
Ambient temperature ta max =25 °C
Service life criteria 50000 h / L70
Module designation LED-0161/RGB
Luminaire luminous ux * 18lm
Luminaire luminous efciency * 3 lm / W
* preliminary data
Lampe
Puissance raccordée du module 4,3W
Puissance raccordée du luminaire 6W
Température de référence ta=25 °C
Température d’ambiance ta max =25 °C
Critères relatifs à la durée de vie 50 000 h / L70
Marquage des modules LED-0161/RGB
Flux lumineux du luminaire * 18lm
Rendement lum. d’un luminaire* 3 lm/W
* données provisoires
Produktbeschreibung
LED-Einbauleuchte ohne Netzteil
Leuchte besteht aus Edelstahl
Werkstoff Nr. 1.4301
Einbaugehäuse aus Aluminiumprol,
pulverbeschichtet mit 2 Einführungen für
Anschlusskabel bis ø 12 mm
Sicherheitsglas weiß
Reektor aus eloxiertem Reinstaluminium
wasserbeständige Anschlussleitung
05RN8-F 4×0,75@
Leitungslänge 3 m
Schutzklasse III 3
Schutzart IP 67
Staubdicht und Schutz gegen zeitweiliges
Untertauchen
Schlagfestigkeit IK08
Schutz gegen mechanische
Schläge < 5 Joule
c – Konformitätszeichen
Gewicht: 1,7 kg
Product description
Recessed LED luminaire
without power supply unit
Luminaire made of stainless steel
Steel grade no 1.4301
Recess housing made of aluminium prole,
powder coated with 2 entries for connecting
cable up to ø 12 mm
Safety glass, white
Reector made of pure anodised aluminium
water-resistant connecting cable
05RN8-F 4×0,75@
Cable length 3 m
Safety class III 3
Protection class IP 67
Dust-tight and protection against temporary
immersion
Impact strength IK08
Protection against mechanical
impacts < 5 joule
c – Conformity mark
Weight: 1.7 kg
Description du produit
Luminaire à encastrer LED
sans boîtier d’alimentation
Luminaire fabriqué en acier inoxydable
Matériau No. 1.4301
Châssis de montage fabriqué en prolé
d'aluminium, poudré, avec 2 entrées pour
câble de raccordement jusqu'à ø 12 mm
Verre de sécurité blanc
Réecteur en aluminium pur anodisé
Câble de raccordement résistant à l’eau
05RN8-F 4×0,75@
Longueur de câble 3 m
Classe de protection III 3
Degré de protection IP 67
Etanche à la poussière et protégé contre
l’immersion momentanée
Résistance aux chocs mécaniques IK08
Protection contre les chocs
mécaniques < 5 joules
c – Sigle de conformité
Poids: 1,7 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info@bega.com · www.bega.com
Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
Safety indices
The installation and operation of this luminaire
are subject to national safety regulations.
The manufacturer is then discharged from
liability when damage is caused by improper
use or installation.
If any luminaire is subsequently modied, the
persons responsible for the modication shall
be considered as manufacturer.
Sécurité
Pour l’installation et l’utilisation de ce luminaire,
respecter les normes de sécurité nationales.
Le fabricant décline toute responsabilité
résultant d'une mise en œuvre ou d'une
installation inappropriée du produit.
Toutes les modications apportées au luminaire
se feront sous la responsabilité exclusive de
celui qui les effectuera.
70
34
37
16
3
A
1
2

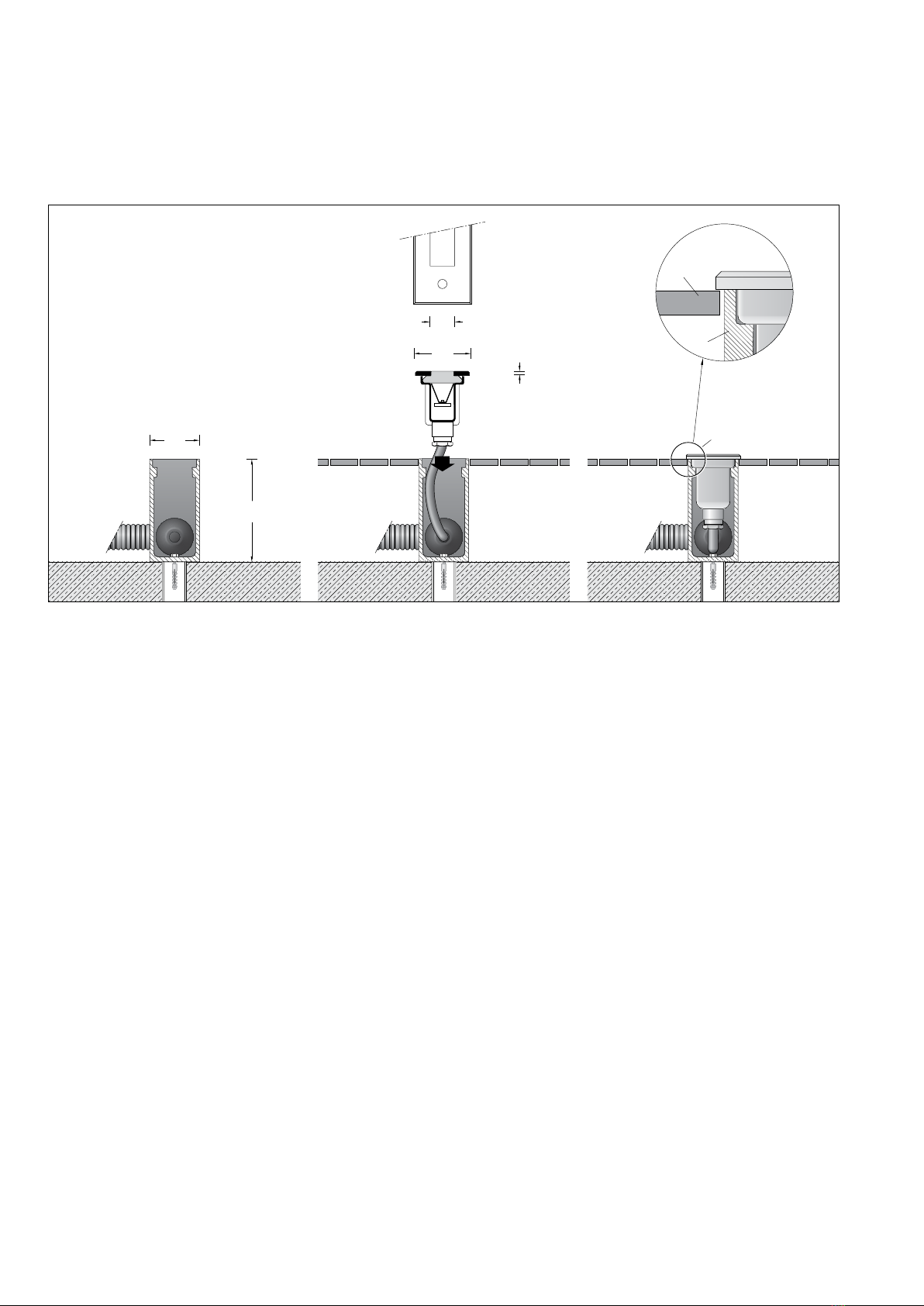

Vor der Montage zu beachten:
Um die max. Druckbelastung der Leuchte von
1.000kg(10kN) aufnehmen zu können, ist die
Errichtung eines Fundamentes erforderlich.
Die Leuchte steht in einem Einbau-
gehäuse aus hochfestem Aluminiumprol.
Die Druckbelastung wird über dieses Gehäuse
auf das bauseits zu erstellende Fundament
übertragen. Die Gründung muss auf festem
Untergrund erfolgen.
Um eine sichere Standfestigkeit zu erreichen,
muss das Einbaugehäuse einbetoniert werden.
Bei der Erstellung des Fundaments ist eine
Drainage anzulegen, damit eintretendes
Oberächenwasser aus dem Einbaugehäuse
abießen kann.
Die Lackierung des Einbaugehäuses darf nicht
beschädigt werden.
Für die Dichtigkeit der Leuchte ist es
wichtig, dass der spätere Bodenbelag (1) auf
gleicher Höhe oder unter der Oberkante des
Einbaugehäuses (2) liegt. Abb. A
Bodenbeschaffenheit:
Die Leuchte darf nicht dauerhaft mit
aggressiven Medien in Kontakt kommen.
Aggressive Medien können durch Wasser
aus dem Boden gewaschen werden, und das
Gehäuse der Leuchte zerstören.
Bei unbekannter Zusammensetzung des
Bodens ist daher vor der Montage eine
Bodenanalyse vorzunehmen.
Aggressive Medien können auch von der
Oberäche ausgehend auf die Leuchte
einwirken, daher ist ein übermäßiger Einsatz
von Taumitteln im Umfeld der Leuchte zu
vermeiden.
Von außen eintretende Streuströme, die durch
die Leuchte in den Boden weiter geleitet
werden, verursachen Korrosionsschäden.
Es sind geeignete Gegenmaßnahmen
durchzuführen.
Notice prior to installation:
To accept the maximum pressure load of
1,000kg(10kN) a proper foundation must be
provided by the customer.
The luminaire is mounted in a recess housing
made of high-strength aluminium prole.
The pressure load is transferred to the
foundation by this housing. Foundation to
be provided at site. The foundation must be
carried out on rm subgrade.
In order to obtain a rm stableness, the recess
housing must be rmly concreted in.
During preperation of the foundation proper
drainage must be provided, so that entering
surface water can drain off.
The lacquering of the recess housing must not
be damaged.
For the tightness of the luminaire it is important
that the ground surface (1) prepared later is
either on the same level or slightly below top
edge of the recess housing (2). Fig. A
Soil conditions:
The luminaire must not permanently have
contact with aggressive media.
Aggressive media might be washed out of
the soil and might corrode the housing of the
luminaire.
In case of an unknown composition of the soil a
soil analysis should be made before installation.
Aggressive media that is outgoing from the
ground surface might also affect the luminaire.
Thus an overuse of de-icing agents in the
surroundings should be avoided.
Parasitic current, occuring from the outside,
which is conducted by the luminaire into the
soil, will cause corrosion damage.
Suitable counter measures must be carried out.
A respecter avant l'installation:
Pour que le luminaire puisse supporter la
pression maximale de 1.000kg(10kN) il doit
impérativement être xé sur une fondation
stable.
Le luminaire se trouve dans un châssis de
montage fabriqué en prolé d'aluminium très
robuste.
La pression est transmise par ce châssis sur
une fondation solide qui est à prévoir sur le site.
Le massif de fondation doit être réalisé sur un
sol stabilisé.
An d'assurer une bonne stabilité, le boîtier du
luminaire doit être coulé dans du béton. Lors
de la réalisation de la fondation, un drainage
doit être prévu an que les eaux pénétrant dans
le châssis puissent s’en échapper.
Le laquage du châssis ne doit pas être
endommagé.
Pour la bonne étanchéité du luminaire, il est
important que le bord supérieur du châssis de
montage (2) ne soit en aucun cas installé plus
bas que le bord supérieur de la couche de
nition du sol (1). Celle-ci doit afeurer la sous
face de la collerette. Pos. A
Nature du sol:
Le luminaire ne doit pas être durablement en
contact avec des matériaux corrosifs.
Les matériaux agressifs peuvent provenir de
l'eau du sol et altérer le boîtier.
Si la qualité du sol n'est pas connue, il faut
réaliser une analyse de ses composants avant
l'installation du produit.
Certains matériaux agressifs pouvant
également attaquer la surface du luminaire,
il faut donc limiter l'utilisation de produits de
salage des voies publiques aux abords de
l'appareil.
Des courants de fuite rentrant par l'extérieur et
conduits dans le sol par le luminaire, causent
des dommages de corrosion.
Des contre-mesures appropriées doivent être
effectuées.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info@bega.com · www.bega.com
Montage
Leuchte aus dem Einbaugehäuse ausbauen.
Dazu Schrauben im Edelstahlrahmen lösen.
Leuchte aus dem Einbaugehäuse heben.
Einbaugehäuse auf Fundament (wie
zuvor beschrieben) positionieren und mit
beiliegendem oder anderem geeigneten
Befestigungsmaterial befestigen.
lLeuchtengehäuse darf nicht in
wärmedämmende Stoffe eingebaut werden.
Die beigefügte Schutzabdeckung bündig in
das Einbaugehäuse eindrücken. Sie soll das
Einbaugehäuse während der Bauarbeiten vor
Verschmutzung schützen.
Nach Fertigstellen der Bodenarbeiten
Schutzabdeckung entfernen.
Installation
Dismantle luminaire from the recess housing.
For this purpose undo screws in the stainless
steel frame. Lift luminaire out of the recess
housing.
Position recess housing on the foundation (as
described above) and x it with enclosed or any
other suitable xing material.
lLuminaire housing must not be
installed in heat-insulating material.
Push the enclosed protective cover ush into
the recess housing. It is meant to protect the
recess housing during the construction works
against soiling.
After nishing the ground works remove
protective cover.
Installation
Démonter le luminaire du châssis de montage.
Pour cela desserrer les vis du cadre.
Extraire le luminaire du châssis de montage.
Positionner et xer le châssis de montage sur
le massif de fondation avec le matériel de
xation fourni ou tout autre matériel approprié
(voir instructions ci-dessus).
lLe boîtier du luminaire ne doît pas être
installé dans des matériaux d'isolation.
Enfoncer à eur le couvercle de protection
fourni dans le chässis de montage. Il est prévu
pour protéger l'intérieur de châssis de montage
pendant les travaux de construction.
Finir les travaux de terrassement.
Retirer le couvercle de protection.
Die Leuchte ist mit einer 3 m langen
Anschlussleitung 05RN8-F 4 x 0,75@
ausgestattet.
Diese ist mit dem Lampengehäuse fest
vergossen und
kann nicht ausgetauscht werden.
Anschluss der Einbauleuchte am Steuergerät -
Ergänzungsteil 70 890 oder 70 891 - :
Dabei auf richtige Belegung der Anschluss-
leitung achten. Die Adern der Anschlussleitung
sind gekennzeichnet.
Klemme + : Leitungsader rot
Klemme R - : Leitungsader 1
Klemme G - : Leitungsader 2
Klemme B - : Leitungsader 3
Der elektrische Anschluss muss bauseits in
entsprechender Schutzart und Schutzklasse an
der Leuchtenanschlussleitung erfolgen.
Wir empfehlen hierzu die Verwendung der
Verteilerdose 70 730 oder 71 053.
Leuchtengehäuse in das Einbaugehäuse setzen
und festschrauben.
The luminaire is delivered with a 3 m long
connecting cable 05RN8-F 4 x 0.75@.
This is rmly encapsulated with the lamp
housing and cannot be replaced.
Connect recessed luminaire to - control unit -
accessory 70 890 or 70 891 - :
note the correct assignment of the connecting
cable. The leads of the connecting cable are
marked.
Terminal + : Conductor red
Terminal R - : Conductor 1
Terminal G - : Conductor 2
Terminal B - : Conductor 3
The electrical connection at the luminaire
connecting cable must be carried out on site
according to the protection class and safety
class.
We recommend to use a distribution box
70 730 or 71 053.
Place luminaire housing into the recess housing
and tighten screws.
Le luminaire est équipé d’un câble de
raccordement 3 m 05RN8-F 4 x 0,75@.
Le câble est surrmoulé avec le boîtier-lampe
et ne peut être remplacé.
Nous recommandons l'utilisation d'une boîte
de dérivation 70 730 ou 71 053.
Veiller au bon adressage du câble de
raccordement. Les gaines du câble de
raccordement sont marquées.
Bornier + : Extrémités des ls rouge
Bornier R - : Extrémités des ls 1
Bornier G - : Extrémités des ls 1
Bornier B - : Extrémités des ls 1
Le raccordement électrique doit être effectué
sur le site dans le degré de protection et la
classe de protection correspondant au câble
de raccordement.
Nous recommandons l'utilisation d'une boîte
de dérivation - BEGA accessoire 70 730 -.
Installer le boîtier dans le châssis de montage
et serrer fermement les vis.
N PE L D
L
N
D
PE
+R-G-B- +-
24V
+RGB
Netzteil
Power supply unit
Bloc d'alimentation
70 169 / 70 465 / 70 564/70 565
70 566 / 70 567
BEGA 88 898
max. 6 Leuchten
max. 6 luminaires
maximal 6 luminaires
max. Länge 50 m
maximum length 50 m
longueur maximale 50 m
D
LCN-Steuergerät 70 890
Control unit LCN 70 890
Système de commande LCN 70 890
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info@bega.com · www.bega.com
D1 D2
DALI
D1
D2
+R-G-B- +-
24V
DALI Farblichtsteuerung
DALI colour light control
Contrôleur de couleur DALI
max. Länge 50 m
maximum length 50 m
longueur maximale 50 m
+RGB
BEGA 88 898
max. 6 Leuchten
max. 6 luminaires
maximal 6 luminaires
DALI-Steuergerät 70 891
Control unit DALI 70 891
Système de commande DALI 70 891
Netzteil
Power supply unit
Bloc d'alimentation
70 169 / 70 465 / 70 564/70 565
70 566 / 70 567
Reinigung · Pege
Nach der Montage der Leuchte ist eine
Erstreinigung notwendig.
Bauschmutz, Rückstände von Haftklebern,
Farbspritzer und Flugrost müssen
rückstandsfrei entfernt werden.
Keinesfalls dürfen zur Reinigung Werkzeuge
aus normalem Stahl, Stahlbürsten oder
Stahlwolle verwendet werden, da sich dadurch
Fremdrost bildet.
Bei Anwendung von Edelstahlreinigern sind
deren Gebrauchshinweise genau zu beachten.
Für alle Reinigungsmittel gilt, dass sie frei von
Salzsäure und Chloriden sein müssen.
Wir empfehlen eine regelmäßige Reinigung der
Leuchten.
Cleaning · Maintenance
After installation, the luminaire should rst be
cleaned.
Building dust, residues from contact adhesives,
paint splashes and rust lm must be completely
removed.
Never use cleaning implements made of normal
steel, steel brushes or steel wool because they
cause extraneous rust to form.
When using stainless steel cleaners, please
read the directions carefully.
Cleaning agents containing hydrochloric acid
and chlorides should never be used.
We recommend cleaning the luminaires
regularly.
Nettoyage · Entretien
Un premier nettoyage doit être fait dès
l'installation du produit.
Toutes les impuretés de chantier doivent être
enlevées: salissures, laitance de ciment, colle,
peinture etc.
Pour le nettoyage, ne jamais utiliser d‘outils en
acier normal ( par exemple: brosse ou tampon
métallique ).
En effet, le contact entre les deux aciers
provoquerait un point de rouille parasite.
Lors de l’utilisation de nettoyants spéciques il
faut suivre scrupuleusement les instructions du
fabricant.
An d’éviter coloration, décoloration ou
corrosion, il est impératif qu’aucun nettoyant
utilisé ne contienne de l’acide chlorydrique.
Nous recommandons un nettoyage régulier.
Ergänzungsteile
BEGA Sicherheitstransformatoren nach
DIN EN 61558/VDE 0570, Teil 2-6
70 564 Netzteil für 0 - 15 W
70 465 Netzteil für 10 - 25 W
70 565 Netzteil für 20 - 35 W
70 566 Netzteil für 30 - 50 W
70 567 Netzteil für 40 - 75 W
70 169 Netzteil für 70 - 150 W
Accessories
BEGA Safety transformers according to
DIN EN 61558/VDE 0570, part 2-6
70 564 Power supply unit for for 0 - 15 W
70 465 Power supply unit for 10 - 25 W
70 565 Power supply unit for 20 - 35 W
70 566 Power supply unit for 30 - 50 W
70 567 Power supply unit for 40 - 75 W
70 169 Power supply unit for 70 - 150 W
Accessoires
Transformateurs de sécurité BEGA selon
DIN EN 61558/VDE 0570, partie 2-6
70 564 Boîtier d’alimentation pour 0 - 15 W
70 465 Boîtier d’alimentation pour 10 - 25 W
70 565 Boîtier d’alimentation pour 20 - 35 W
70 566 Boîtier d’alimentation pour 30 - 50 W
70 567 Boîtier d’alimentation pour 40 - 75 W
70 169 Boîtier d’alimentation pour 70 - 150 W
70 890 Steuergerät LCN
70 891 Steuergerät DALI 70 890 Control unit LCN
70 891 Control unit DALI 70 890 Système de commande LCN
70 891 Système de commande DALI
Verteilerdose für den Einbau ins Erdreich
70 730 Verteilerdose mit 7 Leitungs-
einführungen · Klemme 5 x 4@
71 053 Verteilerdose mit 10 Leitungs-
einführungen · Klemme 6 x 16@
Distribution box for installation in soil
70 730 Distribution box with 7 cable entries
Connection terminals 5 x 4@
71 053 Distribution box with 10 cable entries
Connection terminals 6 x 16@
Boîte de dérivation pour encastrement
dans le sol
70 730 Boîte de dérivation avec
7 entrées de câble · borniers 5 x 4@
71 053 Boîte de dérivation avec
10 entrées de câble · borniers 6 x 16@
Zu den Ergänzungsteilen gibt es eine
gesonderte Gebrauchsanweisung. For the accessories a separate instructions
for use can be provided upon request. Une che d’utilisation pour ces accessoires est
disponible.

Other BEGA Lantern manuals

BEGA 33 193 User manual

BEGA

BEGA 33 193 User manual

BEGA 33 109 User manual

BEGA

BEGA 33 109 User manual

BEGA 24 208 User manual

BEGA

BEGA 24 208 User manual

BEGA 66 747 User manual

BEGA

BEGA 66 747 User manual

BEGA 77 012 User manual

BEGA

BEGA 77 012 User manual

BEGA 84 298 User manual

BEGA

BEGA 84 298 User manual

BEGA 77 162 User manual

BEGA

BEGA 77 162 User manual

BEGA 3479 User manual

BEGA

BEGA 3479 User manual

BEGA 84 639 User manual

BEGA

BEGA 84 639 User manual

BEGA 88 300 Series User manual

BEGA

BEGA 88 300 Series User manual

BEGA 84 386 User manual

BEGA

BEGA 84 386 User manual

BEGA 84 268 User manual

BEGA

BEGA 84 268 User manual

BEGA 24 291 User manual

BEGA

BEGA 24 291 User manual

BEGA 77 111 User manual

BEGA

BEGA 77 111 User manual

BEGA 84 385 User manual

BEGA

BEGA 84 385 User manual

BEGA 50 218.2 User manual

BEGA

BEGA 50 218.2 User manual

BEGA 33 880 User manual

BEGA

BEGA 33 880 User manual

BEGA 33 159 User manual

BEGA

BEGA 33 159 User manual

BEGA 77 070 User manual

BEGA

BEGA 77 070 User manual

BEGA 77 004 User manual

BEGA

BEGA 77 004 User manual

BEGA 22 272 User manual

BEGA

BEGA 22 272 User manual

BEGA 8933 User manual

BEGA

BEGA 8933 User manual

BEGA 99 069 User manual

BEGA

BEGA 99 069 User manual

BEGA 77 630 User manual

BEGA

BEGA 77 630 User manual

Popular Lantern manuals by other brands

Glashutte Limburg 8637 Instructions for use

Glashutte Limburg

Glashutte Limburg 8637 Instructions for use

MELINERA 287931 Assembly, operating and safety instructions

MELINERA

MELINERA 287931 Assembly, operating and safety instructions

Polarlite WLDC06PIR operating instructions

Polarlite

Polarlite WLDC06PIR operating instructions

LiteGear Artea 23-830/840-2300LM installation manual

LiteGear

LiteGear Artea 23-830/840-2300LM installation manual

Coleman 5327 Series supplementary guide

Coleman

Coleman 5327 Series supplementary guide

GE Current Lumination LRXB Series installation guide

GE

GE Current Lumination LRXB Series installation guide

NORTHCLIFFE Barat LED1x1300 C101 T840 PC/PC OP IC Ex User instruction

NORTHCLIFFE

NORTHCLIFFE Barat LED1x1300 C101 T840 PC/PC OP IC Ex User instruction

Lumiglas USL06-Ex Installation and operating instructions

Lumiglas

Lumiglas USL06-Ex Installation and operating instructions

WE-EF ETC339-FS LED Installation and maintenance instructions

WE-EF

WE-EF ETC339-FS LED Installation and maintenance instructions

Techko STL-211 user manual

Techko

Techko STL-211 user manual

Classy Caps SL094 Lighting instructions

Classy Caps

Classy Caps SL094 Lighting instructions

Claessens' Kids KID'SLEEP MY LANTERN quick start guide

Claessens' Kids

Claessens' Kids KID'SLEEP MY LANTERN quick start guide

Philips CHLORIDE CMFIC Series Installation and operating instructions

Philips

Philips CHLORIDE CMFIC Series Installation and operating instructions

WE-EF RMC320 LED Installation and maintenance instructions

WE-EF

WE-EF RMC320 LED Installation and maintenance instructions

BRIGHT SunBell 2.0 Y Training manual

BRIGHT

BRIGHT SunBell 2.0 Y Training manual

Honeywell Ex-Or MLS2000DALIMBW Installation and commissioning instructions

Honeywell

Honeywell Ex-Or MLS2000DALIMBW Installation and commissioning instructions

Coleman NorthStar Maintenance manual

Coleman

Coleman NorthStar Maintenance manual

Almat Tube-350-AS Installation

Almat

Almat Tube-350-AS Installation

manuals.online logo
manuals.online logoBrands
  • About & Mission
  • Contact us
  • Privacy Policy
  • Terms and Conditions

Copyright 2025 Manuals.Online. All Rights Reserved.
