Bosch HTD 6 Series User manual

HTD 6xx / HTD 8xx
Serviceanleitung
Service Manual
Scheinwerfer-Einstellgerät
en Headlight Tester
de

1 692 106 011 2019-03-26| Robert Bosch GmbH
2 | HTD 6xx / HTD 8xx |de

1 692 106 011 2019-03-26|Robert Bosch GmbH
| HTD 6xx / HTD 8xx | 3 de
de – Inhaltsverzeichnis 4
en – Contents 50

1 692 106 011 2019-03-26| Robert Bosch GmbH
4 | HTD 6xx / HTD 8xx |de
de – Inhaltsverzeichnis
1. Verwendete Symbolik 5
1.1 In der Dokumentation 5
1.1.1 Warnhinweise – Aufbau und Bedeutung 5
1.1.2 Symbole – Benennung und Bedeutung 5
1.2 Auf dem Produkt 5
2. Sicherheitshinweise 6
2.1 Laserstrahlung 6
2.2 Erstickungsgefahr 6
3. Kalibriergerät 7
3.1 Visuelle Überprüfung Scheinwerfer-Einstellgerät7
3.2 Laser-Visier prüfen 7
3.3 Vorbereitung 7
3.3.1 Beschreibung 7
3.3.2 Kalibriergerät 965 050 102 7
3.3.3 Kalibriergerät 1 692 104 300 8
4. Überprüfung / Kalibrierung 9
4.1 Null-Punkt und Laser-Visier – HTD 6xx 9
4.2 Beleuchtungsstärke – HTD 6xx 12
4.3 Null-Punkt und Laser-Visier – HTD 8xx 13
4.4 Vertikal Laser – HTD 8xx 16
4.5 Pendel Kalibrieren 18
4.6 Beleuchtungsstärke – HTD 8xx 19
4.7 Messgerät (Höhenmesssensor) 22
5. Serviceeinstellung – HTD 8xx 23
6. Firmware Update 27
6.1 HTD 6xx 27
6.2 HTD 8xx 28
7. Montage Höhenmesssensor 29
7.1 Vorbereitung 29
7.2 Einbau 29
8. Montage vertikaler Ausrichtlaser 31
8.1 Lieferumfang 31
8.2 Halter für vertikalen Ausrichtlaser montieren 31
9. Ersatzteile austauschen 33
9.1 Seil austauschen 33
9.2 Lichtkasten öffnen 37
9.3 Kamera ersetzen – HTD 8xx 39
9.4 Linse ersetzen 39
9.5 Anzeigeeinheit ersetzen – HTD 6xx 41
9.6 Anzeigeeinheit ersetzen – HTD 8xx 42
9.7 Prüfschirm ersetzen – HTD 6xx 43
9.8 Räder wechseln – Gerät mit 4 Rädern 45
9.9 Räder wechseln – Gerät mit 3 Rädern 46
10. Elektroanschlüsse – HTD 6xx 47
11. Elektroanschlüsse – HTD 8xx 48

1 692 106 011 2019-03-26|Robert Bosch GmbH
Verwendete Symbolik | HTD 6xx / HTD 8xx | 5 de
1. Verwendete Symbolik
1.1 In der Dokumentation
1.1.1 Warnhinweise – Aufbau und Bedeutung
Warnhinweise warnen Benutzer oder umstehende Perso-
nen vor Gefahren. Zusätzlich beschreiben Warnhinweise
die Folgen der Gefahr und die Maßnahmen zur Vermei-
dung. Warnhinweise haben folgenden Aufbau:
Warn-
symbol
SIGNALWORT – Art und Quelle der Gefahr!
Folgen der Gefahr bei Missachtung der aufge-
führten Maßnahmen und Hinweise.
Maßnahmen und Hinweise zur Vermeidung
der Gefahr.
Das Signalwort zeigt die Eintrittswahrscheinlichkeit sowie
die Schwere der Gefahr bei Missachtung:
Signalwort Eintrittswahrschein-
lichkeit
Schwere der Gefahr bei
Missachtung
GEFAHR Unmittelbar drohende
Gefahr
Tod oder schwere Körper-
verletzung
WARNUNG Mögliche drohende
Gefahr
Tod oder schwere Körper-
verletzung
VORSICHT Mögliche gefährliche
Situation
Leichte Körperverletzung
1.1.2 Symbole – Benennung und Bedeutung
Symbol Benennung Bedeutung
!Achtung Warnt vor möglichen Sachschäden.
iInformation Anwendungshinweise und andere nütz-
liche Informationen.
1.
2.
Mehrschrittige
Handlung
Aus mehreren Schritten bestehende
Handlungsaufforderung.
eEinschrittige
Handlung
Aus einem Schritt bestehende Hand-
lungsaufforderung.
 Zwischener-
gebnis
Innerhalb einer Handlungsaufforderung
wird ein Zwischenergebnis sichtbar.
"Endergebnis Am Ende einer Handlungsaufforderung
wird das Endergebnis sichtbar.
1.2 Auf dem Produkt
!Die auf den Produkten dargestellten Warnzeichen
beachten und in lesbarem Zustand halten.
CAUTION
LASER
3R
IEC/EN 60825-1:2014
Po = 5 mW ; λ = 635 nm
Abb. 1: Aufkleber Ausricht-Laser
Abb. 2: Aufkleber Laser P-Assist S5
!Laserstrahlung, nicht direkt mit optischen Instru-
menten betrachten Laser Klasse 1M.
Warnhinweis in Kapitel 2.1 beachten.

1 692 106 011 2019-03-26| Robert Bosch GmbH
6 | HTD 6xx / HTD 8xx | Sicherheitshinweisede

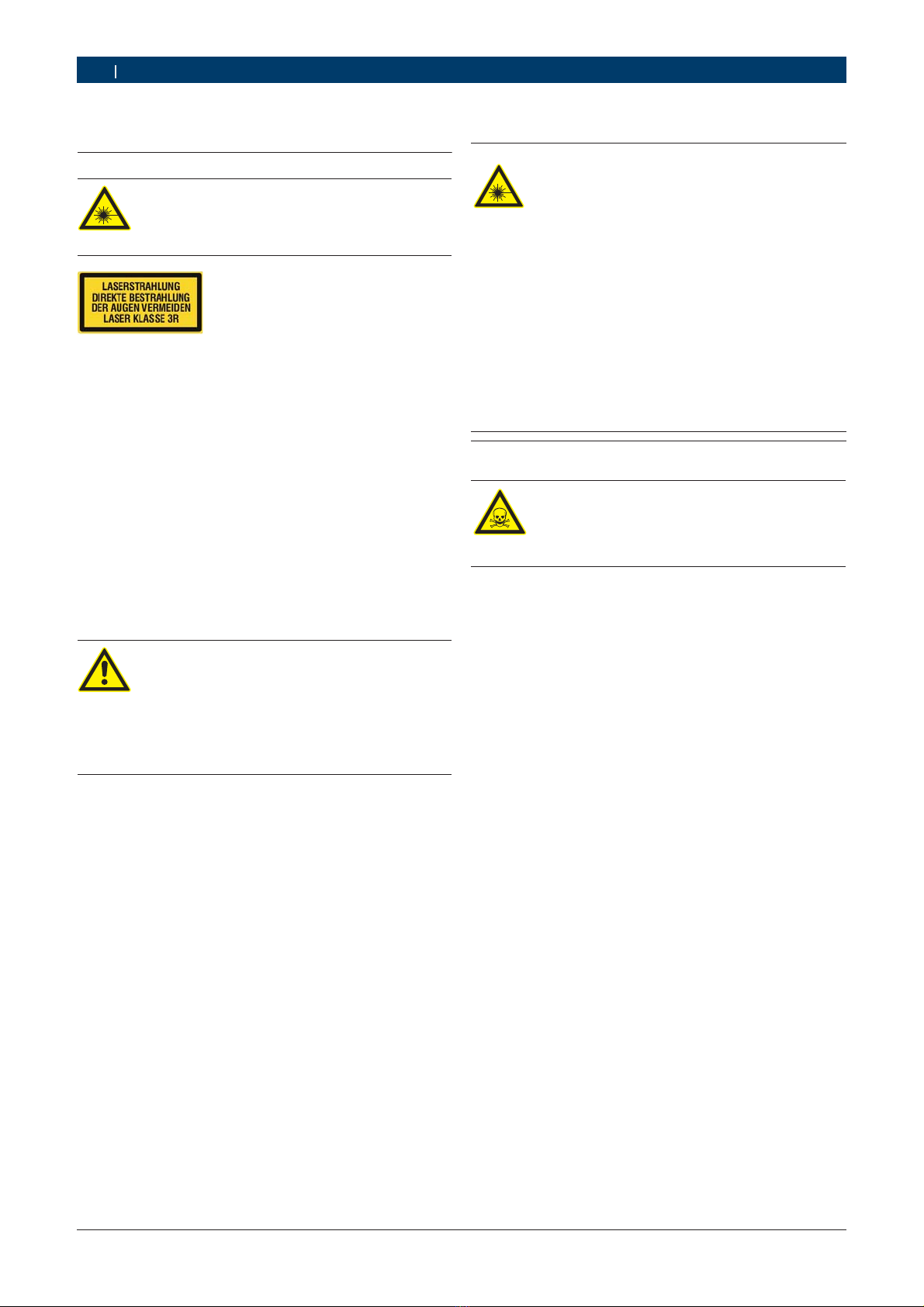

2. Sicherheitshinweise
2.1 Laserstrahlung
Laserstrahlung kann die Netzhaut schädigen.
Schwere Augenschäden können die Folge sein.
Sicherheitsmaßnahmen:
Laserstrahl niemals auf Personen, insbesondere auf
Gesicht und Augen, richten.
Niemals direkt in die Laserquelle sehen.
Spiegelungen vermeiden, z.B durch Abdecken oder
Entfernen von spiegelnden Oberflächen in der Umge-
bung des Laserstrahls.
Bestimmungsgemäßen Gebrauch beachten.
Lasereinrichtungen sind Geräte, Anlagen oder Ver-
suchsaufbauten, mit denen Laserstrahlung erzeugt,
übertragen oder angewendet wird. Die Klasse der La-
sereinrichtung kennzeichnet das durch die zugängliche
Laserstrahlung bedingte Gefährdungspotential.
Der Lidschutzreflex verzögert sich durch die
Einnahme von Medikamenten oder Alkohol.
Dadurch erhöht sich die Gefahr einer Augen-
verletzung durch den Laser. Im Fall einer me-
dikamentösen Behandlung wird das Tragen
einer Laserjustierbrille RB1 empfohlen.
Laser der Klasse 3R
Die zugängliche Laserstrahlung wird für das Auge ge-
fährlich, wenn der Strahlquerschnitt durch optische
Instrumente verkleinert wird. Sie ist für das Auge unge-
fährlich, solange der Querschnitt nicht durch optische
Instrumente (Lupen, Linsen, Teleskope) verkleinert
wird! Ist dies nicht der Fall, ist die ausgesandte Laser-
strahlung im sichtbaren Spektralbereich (400 nm bis
700 nm) bei kurzzeitiger Einwirkungsdauer (bis 0,25 s)
ungefährlich.
2.2 Erstickungsgefahr
Das Einatmen von Kohlenstoffmonoxid aus
laufenden Fahrzeugmotoren kann zum Tod
durch Erstickung führen.
Sicherheitsmaßnahmen:
Für eine gute Durchlüftung sorgen..
Ein geeignetes Abgas-Absaugsystem installieren.
Laser der Klasse 1M
Warnung - sichtbare Strahlung durch Laser!
(Laserklasse 1M, DIN EN 60825-1:2008)
Es kann eine irreversible Schädigung des Au-
ges (Blindheit) bei Missachtung der folgenden
Maßnahmen und Hinweise entstehen.
Bedienung:
Die zugängliche Laserstrahlung ist für das
Auge ungefährlich, solange keine optischen
Instrumente (beispielsweise Lupen, Linsen,
Teleskope) vor den Laseraustritt gehalten
werden.
Es wird empfohlen, auch ohne optische
Instrumente nicht direkt in den Laserstrahl
zu blicken.

1 692 106 011 2019-03-26|Robert Bosch GmbH
Kalibriergerät | HTD 6xx / HTD 8xx | 7 de
3. Kalibriergerät
3.1 Visuelle Überprüfung Scheinwerfer-
Einstellgerät
1. Räder auf Beschädigungen oder übermäßigen Ver-
schleiß prüfen.
2. Gehäuse und bewegliche Teile auf Beulen und Korro-
sionsspuren prüfen.
3. Bewegliche Teile auf Funktionsfähigkeit prüfen.
4. Der Lichtkasten einer sorgfältigen optischen und
funktionellen Prüfung unterziehen.
5. Prüfen, ob die Linse unbeschädigt und sauber ist.
6. Prüfen, ob das Neigungs-Skalenrad leichtgängig und
gut ablesbar ist (nicht erforderlich beim HTD 8xx).
7. Zustand des Typenschilds prüfen.
!Wenn das Typenschild beschädigt oder schlecht
lesbar ist, muss es umgehend ersetzt werden, da es
ein wichtiges Merkmal zur Zulassung bei der Haupt-
untersuchung darstellt.
3.2 Laser-Visier prüfen
Vor der Prüfung mit dem Kalibriergerät muss das
Scheinwerfer-Einstellgerät einigen geometrischen Prü-
fungen unterzogen werden:
1. Mit der Lotschnur prüfen, ob die Standsäule senk-
recht steht.
2. Mit dem Winkeleisen prüfen, ob das Laser-Visier
rechtwinklig mit der Standsäule verbunden ist.
3. Die Sichtbarkeit des Lasers im eingeschalteten
Zustand prüfen. Bei geringer Sichtbarkeit Batterien
ersetzen.
Abb. 3: Geometrische Prüfung
3.3 Vorbereitung
3.3.1 Beschreibung
Das Kalibriergerät ist ein Messgerät, das zur regelmä-
ßigen und gelegentlichen Kontrolle des Scheinwerfer-
Einstellgeräts konzipiert wurde. Es simuliert einen
Scheinwerfer, dessen Charakteristiken wie Helligkeit,
Prozentsatz der Neigungen etc., bekannt sind.
3.3.2 Kalibriergerät 965 050 102
1. Kalibriergerät auf einer parallel zum Boden ver-
laufenden Fläche in einer Höhe von 70 bis 80 cm
aufstellen.
2. Die Parallelität des Kalibriergerätes zum Boden bei
Bedarf mit den höhenverstellbaren Gerätefüßen
anpassen.
iDie perfekte Parallelität ist erzielt, wenn die von
oben sichtbare Wasserwaage in der runden, schwar-
zen Markierung zentriert ist.
Abb. 4: Wasserwaage
3. Ausrichtlineale öffnen
Abb. 5: Scheinwerfer Kalibriergerät mit geöffneten Ausrichtline-
alen

1 692 106 011 2019-03-26| Robert Bosch GmbH
8 | HTD 6xx / HTD 8xx | Kalibriergerätde
4. Niedervoltstecker des Netzteils am Kalibriergerät
anschließen
Abb. 6: Steckverbinder des Netzteils
5. Leitung des Netzteils an das Stromnetz (230 V)
anschließen.
6. Den Wahlschalter des Netzteils auf 13,8 V einstel-
len (simulierte Spannung des Drehstromgenerators
eines Kraftfahrzeugs).
7. Kalibriergerät einschalten.
iDer Schalter befindet sich auf der Rückseite des
Kalibriergeräts in der Nähe des Lüfterrads.
Abb. 7: Schalter
"Das Kalibriergerät ist jetzt betriebsbereit.
"Es kann Abblendlicht oder Fernlicht eingeschaltet
werden. Dazu muss der auf der Oberseite vorhandene
Schalter auf 1 oder 2 geschaltet werden.
3.3.3 Kalibriergerät 1 692 104 300
1. Kalibriergerät auf einer parallel zum Boden ver-
laufenden Fläche in einer Höhe von 70 bis 80 cm
aufstellen.
2. Die Parallelität des Kalibriergerätes zum Boden bei
Bedarf mit den höhenverstellbaren Gerätefüßen
anpassen.
iDie perfekte Parallelität ist erzielt, wenn die von
oben sichtbare Wasserwaage in der runden, schwar-
zen Markierung zentriert ist.
Abb. 8: Nivilieren
3. Niedervoltstecker des Netzteils am Kalibriergerät
anschließen.
Abb. 9: Netzteil
4. Leitung des Netzteils an das Stromnetz (230 V)
anschließen.
5. Kalibriergerät einschalten.
"Das Kalibriergerät ist jetzt betriebsbereit.
"Es kann Abblendlicht oder Fernlicht eingeschaltet
werden. Dazu muss der auf der Oberseite vorhandene
Schalter auf 1 oder 2 geschaltet werden.

1 692 106 011 2019-03-26|Robert Bosch GmbH
Überprüfung / Kalibrierung | HTD 6xx / HTD 8xx | 9 de
4. Überprüfung / Kalibrierung
4.1 Null-Punkt und Laser-Visier –
HTD 6xx
1. Kalibrierdreieck mit der Referenzmarkierung mittig
vor dem Kreuzlaser platzieren.
oder
Kalibrierdreieck mit der Referenzmarkierung mittig vor
dem Kalibriergerät platzieren.
2. Scheinwerfer-Einstellgerät hinter dem Scheitelpunkt
des Dreiecks aufstellen.
oder

1 692 106 011 2019-03-26| Robert Bosch GmbH
10 | HTD 6xx / HTD 8xx | Überprüfung / Kalibrierungde
3. Position der Libelle in der Lichtbox überprüfen. Bei Ab-
weichung von der Mittelposition mit den Stellschrau-
ben am Rollwagen nachjustieren.
4. Position der Libelle auf dem Kalibriergerät überprüfen.
Bei Abweichung von der Mittelposition mit den Stell-
schrauben am Kalibriergerät nachjustieren.
5. Laser am Kalibriergerät oder Kreuzlaser einschalten
und Dreieck an der vertikalen Laserlinie ausrichten.
Dazu Referenzmarkierung und Spitze des Dreiecks
nutzen.
6. Neigung mit Einstellrad in Position "0" bringen.
7. Mitte der Linse zum Laserkreuz und Mitte des Prüf-
schirms zur vertikalen Laserlinie ausrichten.

1 692 106 011 2019-03-26|Robert Bosch GmbH
Überprüfung / Kalibrierung | HTD 6xx / HTD 8xx | 11 de
8. Die horizontale Linie des Prüfschirms muss mit der
horizontalen Laserlinie übereinstimmen.
9. Stimmt die horizontale Linie des Prüfschirms nicht
mit der horizontalen Laserlinie überein, das Einstell-
rad bis zur Übereinstimmung drehen. Das Einstellrad
mit Inbusschlüßel lösen und auf "Null" drehen. Das
Einstellrad wieder festdrehen und Einstellung erneut
prüfen.
10.Laser-Visier einschalten.
11.Prüfen, ob die Laserlinie des Laser-Visiers parallel
zum Kalibrierdreieck ist.
12. Sollte die Laserlinie nicht parallel sein, den Halter des La-
ser-Visiers auf beiden Seiten lösen und die Einstellschrau-
be so weit drehen, bis die Ausrichtung übereinstimmt.

1 692 106 011 2019-03-26| Robert Bosch GmbH
12 | HTD 6xx / HTD 8xx | Überprüfung / Kalibrierungde
4.2 Beleuchtungsstärke – HTD 6xx
1. Scheinwerfer-Einstellgerät vor Kalibriergerät positio-
nieren.
iDer Abstand sollte 20 - 30 cm betragen.
2. Scheinwerfer-Einstellgerät und Kalibriergerät zuein-
ander ausrichten.
3. Mittels der im Lichtkasten vorhandenen Libelle den
Lichtkasten waagerecht ausrichten.
4. Zur horizontalen Ausrichtung die vom Laser-Visier
erzeugte Linie mit den am Kalibriergerät angebrach-
ten Ausrichtlinealen ausrichten bzw. den Laser des
Kalibriergeräts zur Ausrichtung benutzen.
iGeringe Ausrichtungsfehler werden durch die Lin-
sengeometrie kompensiert.
5. Scheinwerfer-Einstellgerät und Kalibriergerät ein-
schalten.
6. Am Scheinwerfer-Einstellgerät Menü "SERVICE"
auswählen.
7. Menü "KALIBRIERUNG" auswählen.
8. Passwort: Z0563Y eingeben.
9. Menü "KALIBRIEREN-LICHT" auswählen.
10.Abblendlicht am Kalibriergerät einschalten.
11.Stimmt der gemessene Wert des Scheinwerfer-
Einstellgerätes nicht mit dem des Kalibriergerätes
überein, Wert am Scheinwerfer-Einstellgerät mit den
Pfeiltasten nach oben oder nach unten korrigieren
und Wert bestätigen.
12.Für das Fernlicht in der gleichen Weise wie für das
Abblendlicht vorgehen (Schritte 9-11 wiederholen).
13.Menü "NEUES ABLAUFDATUM" wählen.
14.Ablaufdatum der Kalibrierung neu eingeben.
15.Datum bestätigen.

1 692 106 011 2019-03-26|Robert Bosch GmbH
Überprüfung / Kalibrierung | HTD 6xx / HTD 8xx | 13 de
4.3 Null-Punkt und Laser-Visier –
HTD 8xx
1. Kalibrierdreieck mit der Referenzmarkierung mittig
vor dem Kreuzlaser platzieren.
oder
Kalibrierdreieck mit der Referenzmarkierung mittig vor
dem Kalibriergerät platzieren.
2. Scheinwerfer-Einstellgerät hinter dem Scheitelpunkt
des Dreiecks aufstellen.
oder

1 692 106 011 2019-03-26| Robert Bosch GmbH
14 | HTD 6xx / HTD 8xx | Überprüfung / Kalibrierungde
3. Position der Libelle in der Lichtbox überprüfen. Bei Ab-
weichung von der Mittelposition mit den Stellschrau-
ben am Rollwagen nachjustieren.
4. Position der Libelle auf dem Kalibriergerät überprüfen.
Bei Abweichung von der Mittelposition mit den Stell-
schrauben am Kalibriergerät nachjustieren.
5. Laser am Kalibriergerät oder Kreuzlaser einschalten
und Dreieck an der vertikalen Laserlinie ausrichten.
Dazu Referenzmarkierung und Spitze des Dreiecks
nutzen.
6. Mitte der Linse zum Laserkreuz und Mitte (das Loch)
des Prüfschirms zu der vertikalen Laserlinie ausrichten.
7. Loch im Prüfschirm zu den Laserlinien zentrieren.

1 692 106 011 2019-03-26|Robert Bosch GmbH
Überprüfung / Kalibrierung | HTD 6xx / HTD 8xx | 15 de
8. Scheinwerfer-Einstellgerät einschalten und auf "OP-
TIONEN" klicken.
9. Im Bildschirm "OPTIONEN" auf "SERVICE" klicken.
SERVICE
10.PIN eingeben: 835231
XXXXXX
11. Im Bildschirm "SERVICE" auf "VORSCHAU" klicken.
Preview
iDas Laserkreuz muss mit den vertikalen und horizon-
talen Referenzlinien übereinstimmen.
12. Bei mangelnder Übereinstimmung muss die Kamera
nachjustiert werden. Dazu die Anzeigengehäuse
lösen.
13. Position der Kamera mit einem Inbusschlüssel
nachjustieren, bis das Laserkreuz mit den Referenz-
linien übereinstimmt.
14. Laser-Visier einschalten.

1 692 106 011 2019-03-26| Robert Bosch GmbH
16 | HTD 6xx / HTD 8xx | Überprüfung / Kalibrierungde
15.Prüfen, ob die Laserlinie des Laser-Visiers parallel
zum Kalibrierdreieck ist.
16. Sollte die Laserlinie nicht parallel sein, den Halter
des Laser-Visiers auf beiden Seiten lösen und die
Einstellschraube so weit drehen, bis die Ausrich-
tung übereinstimmt.
4.4 Vertikal Laser – HTD 8xx
!Die Kalibrierung des vertikalen Ausrichtlaser setzt
zwingend die Benutzung des nivellierbaren Schie-
nensystems für das Scheinwerfer-Einstellgerät
voraus!
iVor der Kalibrierung des Vertikal Laser muss eine
Null-Punkt Kalibrierung und Laser-Visier Kalibrierung
durchgeführt werden. Siehe „4.3 Null-Punkt und
Laser-Visier – HTD 8xx“.
1. Kreuzlaser zwischen Scheinwerfer-Einstellgerät und
einer senkrechten Fläche aufstellen.
1
2
min.4 m
Abb. 10: Aufstellung Kreuzlaser
1 Kreuzlaser
2 Wand zur Projektion (Laserlinien müssen sichtbar sein)
2. Kreuzlaser einschalten und Scheinwerfer-Einstellge-
rät mit Hilfe der Laserlinien wie in Kapitel 4.3 unter
Punkt 8 bis 11 beschrieben ausrichten.

1 692 106 011 2019-03-26|Robert Bosch GmbH
Überprüfung / Kalibrierung | HTD 6xx / HTD 8xx | 17 de
3. Scheinwerfer-Einstellgerät vorsichtig zur Seite
schieben bis die vertikale Laserlinie des Kreuzlasers
durch die Austrittsöffnung des Vertikal Laser läuft.
1
Abb. 11: Laserlinie durch Austrittsöffnung von Vertikal Laser
1 Austrittsöffnung von Vertikal Laser
4. Vertikal Laser einschalten und prüfen ob die grüne
vertikale Laserlinie deckungsgleich mit der roten
Laserlinie des Kreuzlasers verläuft.
Abb. 12: Deckung von Vertikal Laser prüfen
Abb. 13: Parallelität Läserlinien
5. Wenn nötig, Laserlinie von Vertikal Laser mit Hilfe
der Einstellschrauben parallel zu der vertikalen La-
serlinie des Kreuzlasers einstellen.
1
1
1
Abb. 14: Parallel Einstellung
1 Einstellschrauben

1 692 106 011 2019-03-26| Robert Bosch GmbH
18 | HTD 6xx / HTD 8xx | Überprüfung / Kalibrierungde
6. Wenn nötig, Befestigungsschraube für Drehung von
Vertikal Laser lösen und Halter so drehen, das die
beiden vertikalen Laserlinien deckungsgleich verlau-
fen.
1
Abb. 15: Befestigungsschraube Vertikal Laser
1 Befestigungsschraube
7. Befestigungsschraube Vertikal Laser festziehen und
mit Sicherungslack sichern.
8. Prüfen ob sich die Luftblase in der Libelle noch zwi-
schen den Linien befindet.
Wenn nötig durch drehen der Schrauben (Abb.
16 / 2) die Libelle so einstellen, das sich die Luft-
blase exakt zwischen den Markierungen befin-
det..
1
22
Abb. 16: Libelle einstellen
1 Luftblase
2 Befestigungsschrauben / Einstellschrauben
9. Kreuzlaser ausschalten
4.5 Pendel Kalibrieren
1. Pendel auf einer Wand oder einer anderen senkrech-
ten Fläche so anbringen, das die Linie des grünen
Vertikal Laser durch den Mittelpunkt der Pendelauf-
hängung läuft.
iAnstelle des vertikalen Lasers auf dem HTD 8xx
kann auch ein selbstnivellierender Kreuzlaser ver-
wendet werden.
Abb. 17: Pendel anbringen

1 692 106 011 2019-03-26|Robert Bosch GmbH
Überprüfung / Kalibrierung | HTD 6xx / HTD 8xx | 19 de
4.6 Beleuchtungsstärke – HTD 8xx
1. Scheinwerfer-Einstellgerät vor Kalibriergerät positio-
nieren.
iDer Abstand sollte 20 - 30 cm betragen.
2. Position der Libelle in der Lichtbox überprüfen. Bei
Abweichung von der Mittelposition mit den Stell-
schrauben am Rollwagen nachjustieren.
2. Prüfen ob die grüne Laser Linie durch den Mittel-
punkt des Pendels läuft (Abb. 18). Wenn nötig die
Senkrechte durch die Einstellschraube am Gegenge-
wicht einstellen.
1
2
3
4
5
Abb. 18: Senkrechte von Pendel prüfen
1 Reflexionstafel
2 Drehmittelpunkt
3 Gegengewicht
4 Einstellschraube
5 grüne, vertikale Laserlinie
3. Nach erfolgter Einstellung Einstellschraube mit Kle-
beband abdecken.

1 692 106 011 2019-03-26| Robert Bosch GmbH
20 | HTD 6xx / HTD 8xx | Überprüfung / Kalibrierungde
5. Scheinwerfer-Einstellgerät einschalten und
auf "ANWENDUNGEN" klicken.
6. Im Bildschirm "ANWENDUNGEN" auf "FREIER TEST"
klicken.
7. Kalibriergerät einschalten, den Regler auf "0" drehen
und das Abblendlicht auswählen.
8. Abblendlicht-Test auf dem Scheinwerfer-Einstellgerät
wählen.
9. Hell-Dunkel-Grenze muss im Toleranzfeld liegen.
Intensitätswert notieren.
3. Position der Libelle im Kalibriergerät überprüfen.
Bei Abweichung von der Mittelposition mit den drei
höhenverstellbaren Gerätefüßen an der Geräteunter-
seite nachjustieren.
4. Laser am Kalibriergerät einschalten.Mitte der Linse
und Mitte (das Loch) des Prüfschirms zum Laser-
kreuz ausrichten.
