Bosch WPG 012.00 User manual

Drehstromgenerator-Prüfgerät
Alternator Tester
Vérificateur de diodes
Comprobador de alternadores
Apparecchio di prova per alternatori
0 684 201 200 WPG 012.00
Bedienungsanweisung
Operating Instructions
Instructions d’emploi
Instrucciones de manejo
Istruzioni per l’uso

2
Bosch - Die Prüftechnik
QUALITÄTSMANAGEMENT-
SYSTEM
DQS-zertifiziert nach DIN EN ISO
9001
Reg.-Nr. 61404-02.
Bosch - Test Technology
QUALITY SYSTEM
certified by DQS according to DIN
EN ISO 9001
Reg.No. 61404-02.
Bosch - La technique
d'essais et de contrôle
SYSTÈME QUALITÉ
certifié par la DQS conformement
a DIN EN ISO 9001
N° d'enreg. 61404-02.
Bosch - La técnica en la
comprobación
SISTEMA DE LA CALIDAD
certificado de la DQS de acuerdo
con DIN EN ISO 9001 N° de reg.
61404-02.
Bosch - Tecnica di prova
SISTEMA QUALITA
certificato dalla DQS in accordo
con DIN EN ISO 9001
N. reg. 61404-02.

3
Inhalt Seite
1. Allgemeines 4
2. Aufbau 4
2.1 Frontplatte (Bild 1) 4
2.2 Rückseite (Bild 2) 4
3. Spannungsversorgung 4
4. Prüfung 4
4.1 Meßporgramm 6
Contents Page
1. General 8
2. Construction 8
2.1 Front panel (Fig. 1) 8
2.2 Back (Fig. 2) 8
3. Power supply 8
4. Testing 8
4.1 Test program 10
Contenance Page
1. Généralités 12
2. Construction 12
2.1 Devant de l'appareil (fig. 1) 12
2.2 Dos de l'appareil (fig. 2) 12
3. Alimentation en courant
électrique 12
4. Contrôle 12
4.1 Programme de mesure 14
Indice Página
1. Generalidades 16
2. Estructura 16
2.1 Placa frontal (fig. 1) 16
2.2 Lado posterior (fig. 2) 16
3. Alimentación de tensión 16
4. Ensayo 16
4.1 Programa de medición 18
Indice Pagina
1. Generalità 20
2. Struttura 20
2.1 Piastra frontale (figura 1) 20
2.2 Lato posteriore (figura 2) 20
3. Alimentazione della tensione 20
4. Controllo 20
4.1 Programma di misurazione 22

4
1. Allgemeines
Mit dem Prüfgerät können an Dreh-
stromgeneratoren der Größen G, K, N,
T und U folgende Komponenten über-
prüft werden:
●Gleichrichtersatz
Leistungsdioden
Erregerdioden
●Ständerwicklung
●Läuferwicklung
●Einzeldioden
2. Aufbau
2.1 Frontplatte (Bild 1)
1. Anzeigeinstrument
2. Netztaster (Netzspannung Ein-Aus)
3. Programmtasten für
Leistungs- und Erregerdiodenprü-
fung (eingebaut und angeschlos-
sen)
Ständer-Wicklungswiderstandsprü-
fung
Läufer-Wicklungswiderstandsprü-
fung
Einzeldiodenprüfung
4. Anschlußkabel
2.2 Rückseite (Bild 2)
1. Netzkabel
2. Netzsicherung 0,315 AM
3. Spannungsversorgung
Das Prüfgerät wird vom Lichtnetz mit
Spannung 220 V/ 50Hz versorgt und
über den Netzschalter Bild 1, Pos. 2
“Ein- bzw. Aus-“ geschaltet.
4. Prüfung
Die Prüfspitzen des Gerätes
fest, aber nur kurzzeitig an die
Meßpunkte anlegen.
Bei der Prüfung von K1-Gene-
ratoren der Serie 0 120 400 6..
darauf achten, daß der heraus-
gekippte Plusdiodenträger kei-
ne Verbindung zum Gehäuse
bekommt.

5
2
1

6

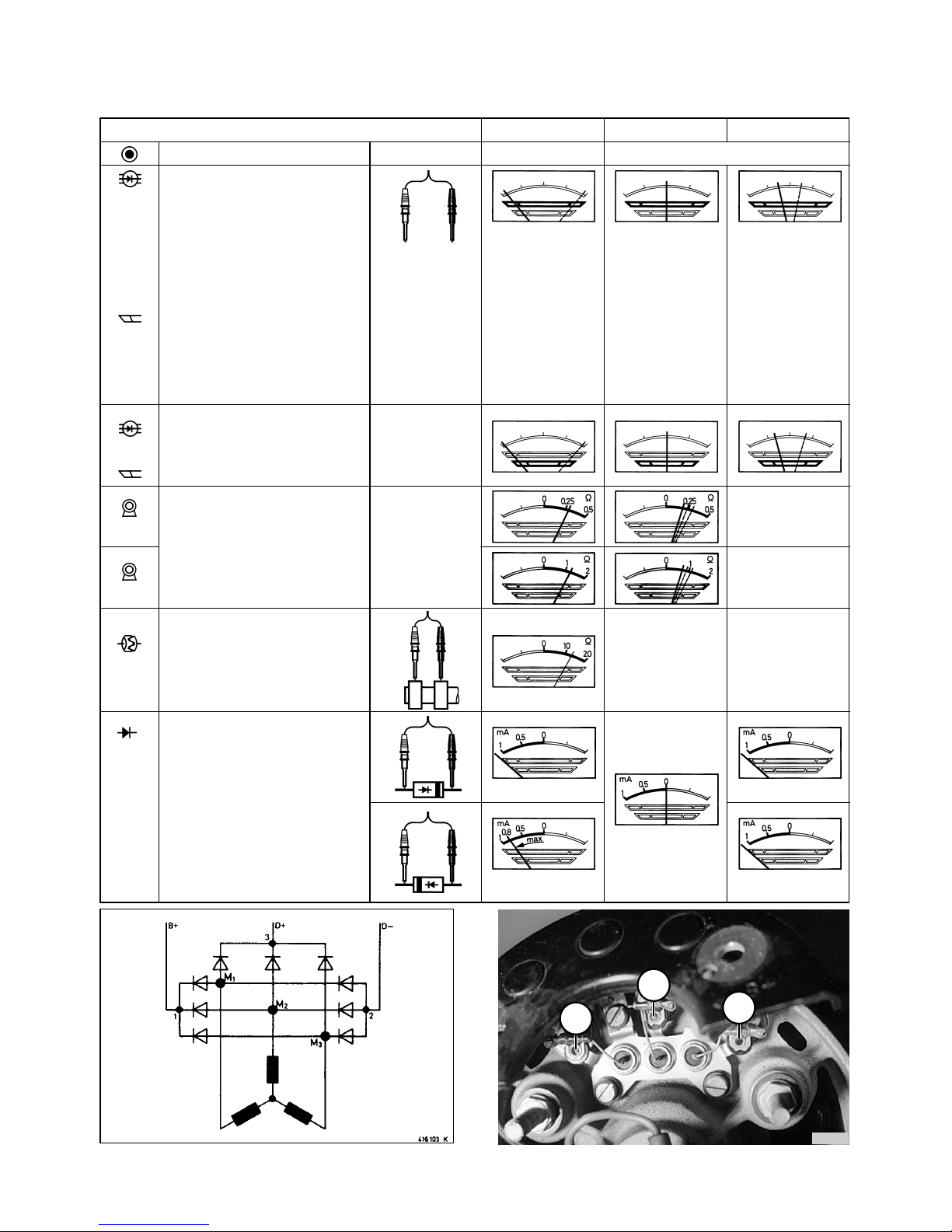

4.1 Meßporgramm
ABC
Prüfung Anschluß gut fehlerhaft (defekt)
Leistungsdioden
– eingebaut und
angeschlossen –
Plusdioden B+ – M1
B+ – M2
B+ – M3
Minusdioden D– – M1
D– – M2
D– – M3
Erregerdioden D+ – M1
– eingebaut und D+ – M2
angeschlossen – D+ – M3
Widerstand M1 – M2
0,5Ωder Ständerwicklung M2 – M3
M3 – M1
2Ω
Widerstand
der Läuferwicklung
20Ω
Einzeldioden
Messung 1 :
Durchlaßrichtung
1mA Messung 2:
Sperrichtung
496 104
M3
M2
M1

7
ABC
Zeiger bei allen
3 Messungen im grünen Be-
reich:
Dioden in Ordung.
Kein Ausschlag:
Diode defekt (Kurzschluß)
Zeiger im roten Bereich:
Diode hat Unterbrechung.
(Nach Auslöten als Einzeldi-
ode nochmals prüfen.)
Widerstandswerte bei allen
3 Messungen gleich:
Ständerwicklung in Ordnung
Widerstandswerte ungleich:
Ständerwicklung hat Win-
dungsschluß (evtl. Ausfüh-
rungen ablöten und mit Meß-
brücke prüfen).
Ist kein Schleifring-Anschluß möglich, kann Anschluß an DF
und Masse erfolgen. Messung ergib jedoch durch Über-
gangswiderstände höhere Werte, die beim Drehen des Läu-
fers schwanken.
Bemerkung:
Sollwerte sind beim
Kfz-Hersteller zu erfragen.
Diode ist in Ordnung, wenn
bei Messung 1= Vollaus-
schlag
bei Messung 2= max.
0,8 mA
angezeigt wird
Kein Ausschlag:
Diode defekt (Unterbrech-
nung)
Diode ist defekt, wenn
bei Messung 1und
bei Messung 2
Vollausschlag angezeigt wird
(Kurzschluß).

8
1. General
This tester can be used for testing the
following components on alternators of
sizes G, K, N, T and U:
●Rectifier
Power diodes
Exciter diodes
●Stator winding
●Rotor winding
●Individual diodes
2. Construction
2.1 Front panel (Fig. 1)
1. Indicator
2. Mains switch (main power on-off)
3. Program buttons for
testing of power and exciter diodes
(fitted and connected)
testing of stator winding resistance
testing of rotor winding resistance
testing of individual diodes
4. Connecting cable
2.2 Back (Fig. 2)
1. Power cord
2. Fuse 0.315 A (semi-delayed-action)
3. Power supply
The tester operates on mains voltage
200 V/ 50 Hz and is switched on and off
using the mains switch (Item 2 in Fig. 1).
4. Testing
Apply the test prods of the te-
ster firmly, but only briefly to the
test points.
When testing K1 alternators of
series 0 120 400 6.. make sure
that the positive-diode plate
does not come into contact with
the housing.

9
1
2

10
4.1 Test program
ABC
Test Connection OK Defective
Power diodes
– Fitted and connected –
Positive diodes B+ – M1
B+ – M2
B+ – M3
Negative diodes D– – M1
D– – M2
D– – M3
Exciter diodes D+ – M1
– Fitted and connected – D+ – M2
D+ – M3
Resistance M1 – M2
0,5Ωof stator winding M2 – M3
M3 – M1
2Ω
Resistance
of rotor winding
20Ω
Individual diodes
Test 1 :
Forward direction
1mA Test 2:
Reverse direction
496 104
M3
M2
M1

11
ABC
Pointer in green area for all 3
measurements:
Diodes OK.
No deflection:
Diode defective (short cir-
cuit)
Pointer in red area:
Diode has open circuit.
(Test again as individual di-
ode after unsoldering.)
Resistance values equal for all
3 measurements:
Stator winding OK.
Resistance values not equal:
Stator winding has interturn
short circuit (unsolder leads
and test with measuring brid-
ge).
If connection to the collector rings is impossible, connect to
DF and ground. However, due to contact resistances measu-
rement produces higher values which fluctuate as the rotor
turns.
Note:
Ask vehicle manufacturer for
rated values.
Diode Ok if
measurement 1= full
deflection
measurement 2= max.
0.8 mA
No deflection:
Diode defective (open cir-
cuit)
Diode defective if
measurement 1and
measurement 2
show full deflection (short cir-
cuit).

12
1. Généralités
A l'aide de cet appareil de contrôle, on
peut contrôler les composants suivants
sur les alternateurs à courant triphasé
des tailles G, K, N, T et U:
●l'ensemble redresseur
les diodes de puissance
les diodes d'excitation
●l'enroulement statorique
●l'enroulement rotorique
●les diodes prises séparément
2. Construction
2.1 Devant de l'appareil (fig. 1)
1. Instrument d'affichage
2. Interrupteur réseau (marche/arrêt)
3. Touches de sélection de
programmes pour
le contrôle des diodes de puissance et
des diodes d'excitation (montées et
connectées)
le contrôle de la résistance de l'en-
roulement statorique
le contrôle de las résistance de l'en-
roulement rotorique
le contrôle des diodes
4. Câbles de raccordement
2.2 Dos de l'appareil (fig. 2)
1. Câble de raccordement au réseau
2. Fusible secteur 0,315 A à réaction
normale
3. Alimentation en cou-
rant électrique
L'appareil de contrôle est alimenté par le
courant lumière à une tension de 220 V
50 Hz. L'appareil est mis en ciruit par
l'intermédiaire de l'interrupteur réseau
(marche/arrêt), fig.1, rep.2.
4. Contrôle
Appliquer fermement les poin-
tes d'essai, mais seulement un
court instant sur les points de
mesure.
Quand vous contrôlez les alter-
nateurs K 1 de la séries 0 120
400 6.., il faut bien faire attenti-
on à ce que le porte-diodes po-
sitives, en position renversée,
ne touche pas le cops de l'alter-
nateur

13
1
2

14
ABC
Contrôle Connexion bon défectueux
Diodes de puissance
– montées et
connectées –
diodes positives B+ – M1
B+ – M2
B+ – M3
diodes négatives D– – M1
D– – M2
D– – M3
Diodes d'excitation D+ – M1
– montées et D+ – M2
connectées – D+ – M3
Résistance M1 – M2
0,5Ωde l'enroulement M2 – M3
statorique M3 – M1
2Ω
Résistance
de l'enroulement
20Ωrotorique
Diodes prises
séparément
Mesure 1 :
Sens direct
1mA Mesure 2:
Sens inverse
496 104
M3
M2
M1
4.1 Programme de mesure

15
ABC
Lors des 3 mesures, l'aiguille est
dans la zone verte:
les diodes sont en bon état.
L'aiguille ne dévie pas:
La diode est défectueuse
(court-circuit)
L'aiguille est dans la zone rouge:
La diode a une coupure
(après l'avoir dessoudée, la con-
trôler encore une fois en tant que
diode individuelle).
Les valeurs de résistance sont
identiques lors des 3 mesures:
l'enroulement statorique est en
bon état
Les valeurs des résistances mesu-
rées diffèrent: l'enroulement stato-
rique a un court-circuit dans les
spires (le cas échéant, dessoudr e
les sorties d'enroulment et les con-
trôler à l'aide d'un ohmmètre à pont).
Si la connexion sur une bague collectrice n'est pas possible, on peut
efffectuer la connexion à DF et à la masse. Cependant, les mesures
donnent des résistances de passage assez élevées qui varient en
faisant tourner le rotor.
Observation:
Pour avoir les valeurs prescrites,
consulter le constructeur du véhi-
cule.
La diode est en bon état si, lors de
la mesure 1, l'aiguille dévie com-
plètement et si, lors de la mesure
2, l'aiguille indique une valeur ma-
ximale de 0,8 mA.
Si l'aiguille ne dévie pas, c'est
que la diode est dèfectueuse
(court-circuit).
La diode est défectueuse, si, lors
de la mesure 1et lors de las
mesure 2, l'aiguille dévie com-
plètement (court-circuit).

16
1. Generalidades
Mediante este comprobador pueden
comprobarse en los alternadores de los
tamaños G, K, N, T y U los siguientes
componentes:
●Rectificadores
Diodos de potencia
Diodos de excitación
●Devanado estatórico
●Devanado rotórico
●Diodos individuales
2. Estructura
2.1 Placa frontal (fig. 1)
1. Aparato indicador
2. Pulsador de red (con./descon. ten-
sión de red)
3. Selectores de programa para
Verificación e los diodos de potencia
y de excitación (montados y conec-
tados)
Prueba de resistencia el devanado
estatórico
Prueba de resistencia del devanado
rotórico
Verifiación de los diodos individua-
les
4. Cable de conexión
2.2 Lado posterior (fig. 2)
1. Cable de alimentación
2. Fusible de red 0,315 AM, semiinerte
3. Alimentación de ten-
sión
El comprobador es alimentado de la red
con una tensión de 220 V/ 50 Hz y es
conectado por el interruptor de red, fig. 1,
pos. 2 › Ein/Aus ‹ (conect./desconect.).
4. Ensayo
Apoyar las puntas de comprob-
ación del aparato firmemente
pero sólo por breve tiempo en
los puntos de medición.
Al comprobar alternadores K1
de la sereie 0 120 400 6.. pre-
star atención a que el portadio-
dos positivo, sacado del interior
del alternador, no entre en con-
tacto con el cuerpo del mismo.

17
2
1

18
4.1 Programa de medición
ABC
Ensayo Conexión bueno defectuoso
Diodos de potencia
– montados y
conectados –
Diodos positivos B+ – M1
B+ – M2
B+ – M3
Diodos negativos D– – M1
D– – M2
D– – M3
Diodos de excitación D+ – M1
– montados y D+ – M2
conectados – D+ – M3
Resistencia M1 – M2
0,5Ωdel devanado estatórico M2 – M3
M3 – M1
2Ω
Resistencia
del devanado rotórico
20Ω
Diodos individuales
Medición 1 :
Sentido de paso
1mA Medición 2:
Sentido de bloqueo
496 104
M3
M2
M1

19
ABC
La aguja permanece durante las 3
mediciones en la zona verde:
Los diodos están en orden.
Ninguna desviación de la aguja:
El diodo está defectuoso (corto-
circuito)
Aguja en la zona roja:
El diodo tiene interrupción. (De-
soldar y verificar individualmente)
Los valores de resistencia obteni-
dos en las 3 mediciones son igua-
les: El devanado estatórico está en
orden.
Los valores de resistencia son dife-
rentes: El devanado estatórico tiene
cortocircuito entre espiras (desoldar
eventualmente las salidas de fase y
comprobar con un puente de medi-
ción).
Si no puede efectuarse la conexión al anillo rozante, ésta puede
efectuarse al borne DF y a masa. No obstante, debido a resistencias
de paso, la medición da por resultado valores más elevados que
varían al girar ele rotor.
Observación:
Para saber los valores consigna-
dos, consultar al fabricante de
automóviles.
El diodo está en orden si el aparato
indica durante la
medición 1= desvisción total y
durante la
medición 2= 0,8 mA como máx.
Ninguna desviación:
El diodo está defectuoso (inter-
rupción)
El diodo está defectuoso si el apa-
rator indica durante la medición 1
y durante la medición 2 la desvia-
ción total de la aguja (cortocircui-
to).

20
1. Generalità
Con l’apparecchio di prova possono
essere controllati sugli alternatori delle
grandezze G, K, N, T e U i seguenti
componenti:
●Set raddrizzatori
Diodi di potenza
Diodi di eccitazione
●Avvolgimento statore
●Avvolgimento rotore
●Diodi singoli
2. Struttura
2.1 Piastra frontale (figura 1)
1. Strumento indicatore
2. Tasto di rete (tensione di rete inseri-
ta-disinserita)
3. Tasti di programma per controllo di-
odi di potenza e di eccitazione (mon-
tati e collegati)
controllo resistenza avvolgimento
statore
controllo resistenza avvolgimento
rotore
controllo diodi singoli
4. Cavo di collegamento
2.2 Lato posteriore (figura 2)
1. Cavo di rete
2. Fusibile rete 0,315 AM
3. Alimentazione della
tensione
L’apparecchio di prova viene alimentato
dalla rete della luce con una tensione di
220 V/50 Hz e viene ”inserito o disinse-
rito” con l’interruttore di rete, figura 1,
pos. 2.
4. Controllo
Applicare le punte di prova
all’apparecchio fissandole, ma
solo brevemente, nei punti di
misurazione.
Durante il controllo degli alter-
natori K1 la serie 0 120 400 6..
fare attenzione che il portadiodi
del positivo fuoriuscito non rice-
va nessun collegamento con la
scatola.
