Montagehandleiding
Fitting instructions
Montageanleitung
Instructions de montage
Monteringsanvisningar
Montagevejledning
Instrucciones de montaje
Istruzioni per il montaggio
Instrukcja montażu
Asennusohjeet
Pokyny k montáži
Szerelési útmutat
Руководство для монтажа
NL
GB
D
F
S
DK
E
I
PL
SF
CZ
H
R S
Your erfect fit
brink.eu
Bri k omslag 2015 [disclamer] (9601002)_Bri k omslag 2015 09-02-15 13:55 Pagi a 1

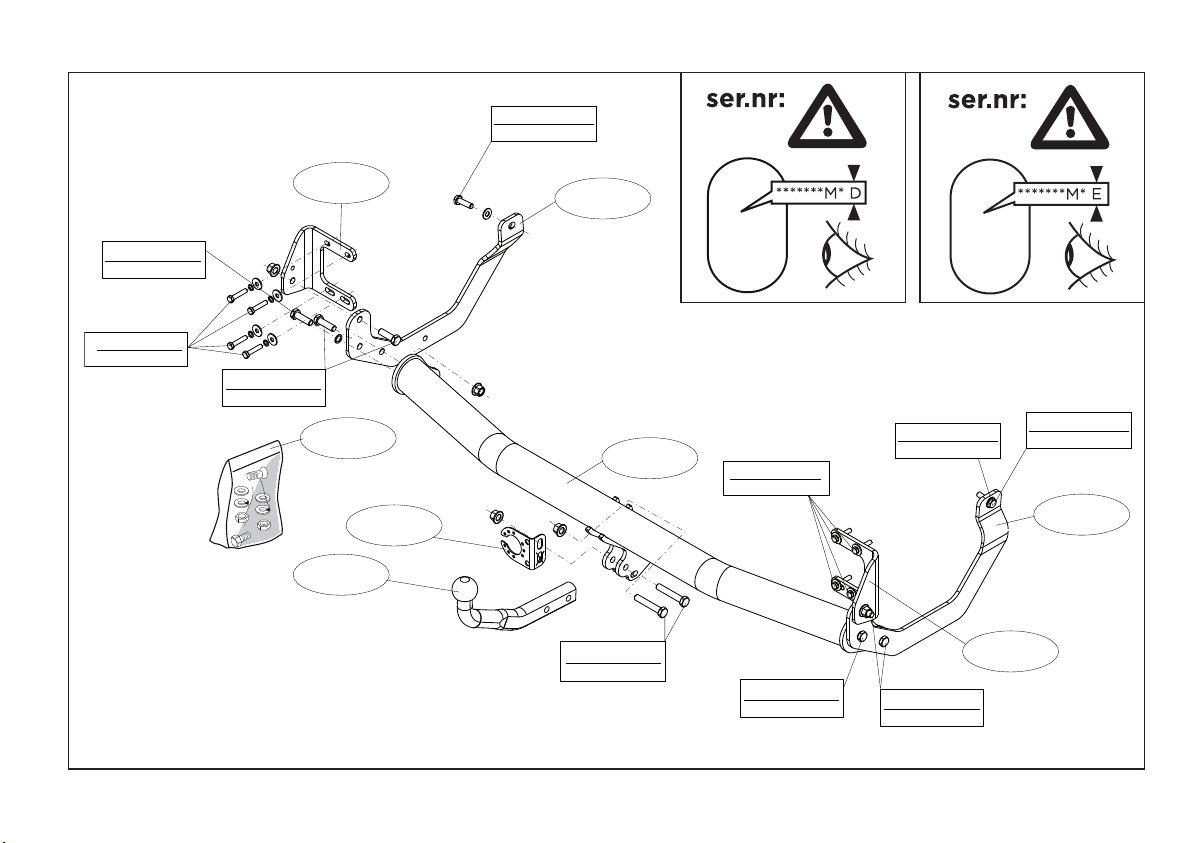

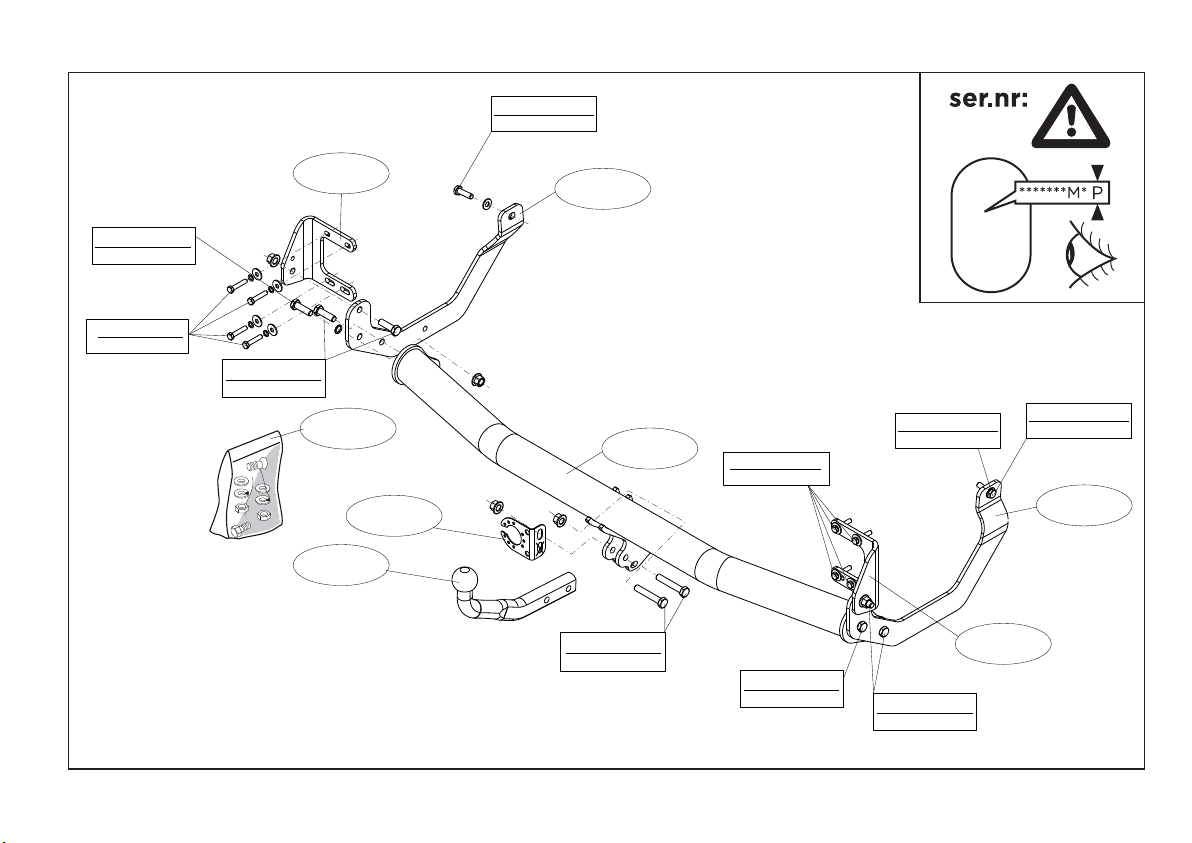

5430/9
5430/10
543080
9520092 5430/7
5430/8
9530960
5430/4
M10x35 (10.9)
45Nm
M8x40(10.9)
25Nm
M12X40(10.9)
65Nm
M12X40(10.9)
110Nm
M12x70 (10.9)
110Nm
M10x35 (10.9)
45Nm
M12X40(10.9)
65Nm M12X40(10.9)
110Nm
M8x40(10.9)
25Nm
M10x35 (10.9)
45Nm
© 543070/25-06-2013/1

© 543070/25-06-2013/2
5430/9
5430/10
543080
9520092 5430/7
5430/8
9530960
5430/4
M10x35 (10.9)
45Nm
M8x40(10.9)
25Nm
M12X40(10.9)
65Nm
M12X40(10.9)
95Nm
M12x70 (10.9)
95Nm
M10x35 (10.9)
45Nm
M12X40(10.9)
65Nm M12X40(10.9)
95Nm
M8x40(10.9)
25Nm
M10x35 (10.9)
45Nm

(6x) M12x40 (10.9)
(2x) M10
(8x) M8
(2x) M12
(2x) M12x70 (10.9)
(8x) M8x40(10.9)
(6x) M12
(2x) M10x35 (10.9)
(8x) M8
© 543070/25-06-2013/3
5430
Montage handleiding
Fittinginstructions
Montageanleitung
Instructions de montage
Monteringsanvisningar
Montagevejledning
Instrucciones demontaje
Istruzioni per il montaggio
Instrukcja montaż u
Asennusohjeet
Pokyny k montá i
Szerelés i útmutató
оводстводлямонтажа
NL
GB
D
F
S
DK
E
I
PL
SF
CZ
H
RUS
Fittinginstructions
Make:
Type:
508Saloon; 2011->
Peugeot
5415

tested
euro
Approved
Approved
Approved
E11 55R 018159
10
13
10 17 19
kg
kg ?
75 kg
10.9
© 543070/25-06-2013/4
D-Value : kN
ECE/R55
Couplingsclass: A50-X
10,2
MODIFICATION?

© 543070/25-06-2013/5
N .
* Brink is niet aansprakelijk voor de schade die het direct of indirect gevolg
is van onjuiste montage, daaronder begrepen gebruik van niet-geschik-
te gereedschappen en het gebruik van andere dan de voorgeschreven
montagewijze en middelen, dan wel onjuiste interpretatie van dit onder-
havig montagevoorschrift.
GB.
N TE:

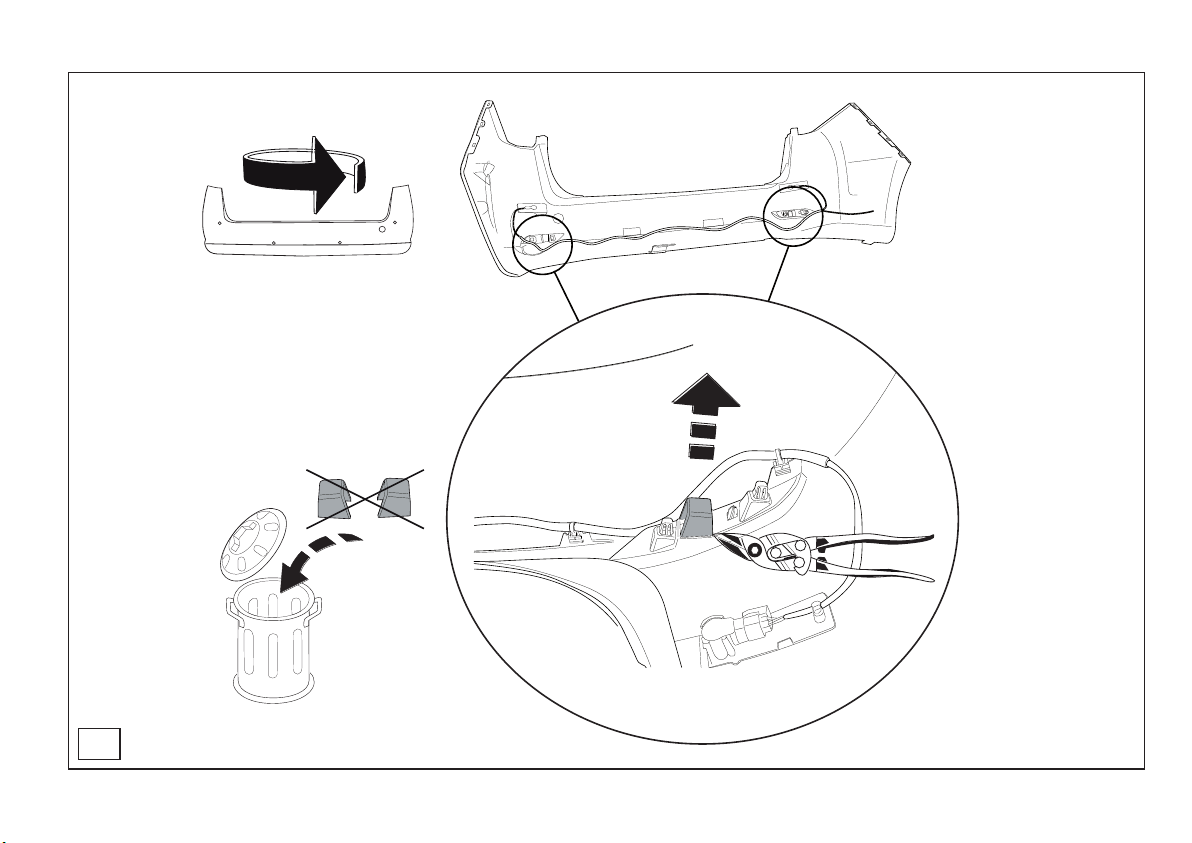

* Should this installation process entail the cutting of the bumper – confor-
mation MUST be obtained by the installation engineer of the customer’s
acceptance prior to completion. Brink Towing Systems do not accept
responsibility for any matters arising as a result of this miscommunica-
tion.
All measurements are in mm!
* Brink is not liable for damage caused directly or indirectly by incorrect
assembly, including the use of unsuitable tools, the use of other assem-
bly methods and means than the ones outlined, and the incorrect inter-
pretation of these assembly instructions.
D.
HINWEISE:
* Die für das Fahrzeug zugelassene Anhängelast ist den Fahrzeug Unterlagen
zu entnehmen. Bei Änderungen des Fahrzeuggewichtes muβdie höchst-
zulässige Anhängelast gegebenenfalls aus dem D-Wert nachgerechnet wer-
den.
Auskunft hierüber kann Ihr Fachhändler oder der TÜV geben.
* Elektrische Anlage gemäβStVZO anbringen.
* Brink haftet nicht für Schäden, die als direkte oder indirekte Folge einer
nicht ordnungsgemäßen Montage auftreten, darunter fallen auch die
Benutzung von ungeeigneten Werkzeugen, andere als die vorgeschrie-
benen Montageverfahren und Montagemittel sowie eine fehlerhafte
Interpretation der betreffenden Montageanweisung.
F,
* Brink décline toute responsabilité pour les dommages qui pourraient
directement ou indirectement résulter d’un montage incorrect, y compris
l’utilisation d’outils inappropriés et l’utilisation d’un mode d’emploi et de
moyens autres que ceux prescrits, ou bien résulter d’une interprétation
inexacte des présentes instructions de montage.
S.
* Brink är inte ansvariga för skada som orsakats direkt eller indirekt av
felaktig montering, inklusive användning av olämpliga verktyg, andra
monteringsmetoder och processer än de som beskrivs, samt felaktig
tolkning av dessa monteringsinstruktioner.
DK.
* Brink er ikke ansvarlig for skade der direkte eller indirekte er forårsaget
af forkert montage, herunder også iberegnet brug af forkert værktøj og
anvendelse af anden montagemetode og andre montagemidler end de
foreskrevne samt fejltolkning af den medfølgende montagevejledning.
E.
* Brink no se responsabiliza por daños causados, directa o indirectamen-
te, por un montaje incorrecto, incluyendo el uso de herramientas inade-
cuadas, por el uso de métodos de montaje y medios distintos a los indi-
cados y por la interpretación incorrecta de estas instrucciones de mon-
taje.
I.
* Brink non può essere ritenuta responsabile per eventuali danni diretta-
mente o indirettamente dovuti ad un errato montaggio, intendendo con
ciò anche l'uso di attrezzi non idonei e l'uso di metodi e mezzi di mon-
taggio diversi da quelli prescritti, nonché all'errata interpretazione delle
seguenti istruzioni di montaggio.
P .
* Firma Brink nie ponosi odpowiedzialności za straty poniesione pośrednio
lub bezpośrednio na skutek niewłaściwego montażu, w tym użycia
niewłaściwych narzędzi i sposobów montażu niezgodnych z instrukcją,
oraz niezastosowanie się do treści instrukcji.
SF.
* Brink ei ole vastuussa vioittumisesta, joka on suoraan tai epäsuoraan
aiheutunut väärästä asennuksesta samoin kuin sopimattomien työkalu-
jen käytöstä, muiden kuin ohjeissa mainittujen asennusmenetelmien tai
välineiden käytöstä sekä kyseisten asennusohjeiden väärintulkinnasta.
CZ.

© 543070/25-06-2013/6
0km
+
1000km
NL: Raadpleeg voor demontage en montage van voertuig onderdelen
het werkplaats handboek.
GB: For dismantling and fitting the vehicle parts, see the site handbook.
D: Für die Demontage und Montage von Fahrzeugteilen das Werkstatt-
Handbuch zu Rate ziehen.
F: Pour le montage et le démontage des pièces du véhicule, consulter
la notice du fabricant.
S: Se verkstadshandboken för demontering och montering av fordo-
nets delar.
DK: Rådfør for demontering og montage af dele til køretøjet arbejdsp-
ladshåndbogen.
E: Consultar para el desmontaje y montaje de piezas del vehículo el
manual de instalación de taller.
I: Per lo smontaggio ed il montaggio dei componenti del veicolo con-
sultare il manuale tecnico dellofficina.
PL: Co do montażu i montowania części pojazdu zapoznać się z
podręcznikiem warsztatowym.
SF: Ajoneu on osien purkamis- ja asennusohjeet, ks. työpaikalla käytet-
ty käsikirja.
CZ: Před demontáží a montáží částí ozidla konzultujte montážní příruč-
ku.
H: A szétszerelés és a jármű alkatrészek összeillesztése érdekében, lásd
a munkahelyi kéziköny et.
RUS: Для инструкций по снятию и установке деталей автомоби-
ля, обращайтесь к руководству для работников гаражей.
* Společnost Brink neodpovídá za přímé ani nepřímé škody způsobené
nesprávnou montáží, včetně použití nevhodných nástrojů, použití jiných
metod montáže a prostředků než uvedených a nesprávným pochopením
těchto pokynů k montáži.
H.
* A Brink nem vállal felelősséget a nem megfelelő szerelésből közvetlen
vagy közvetett módon következő károkért. Ez vonatkozik a nem megf-
elelő szerszámok használatára, a leírtaktól eltérő módszerek és
eszközök alkalmazására, valamint a szerelési útmutató téves értel-
mezésére.
RUS.
* Фирма Brink не отвечает за ущерб, являющийся прямым или косвенным след-
ствием неправильного монтажа, в том числе использования непод одящи
инструментов и применения иного способа монтажа или други средств, чем
предписано в инструкции, либо неправильного истолкования настоящей инструк-
ции по монтажу.

Disconnect Disconnect
Disconnect

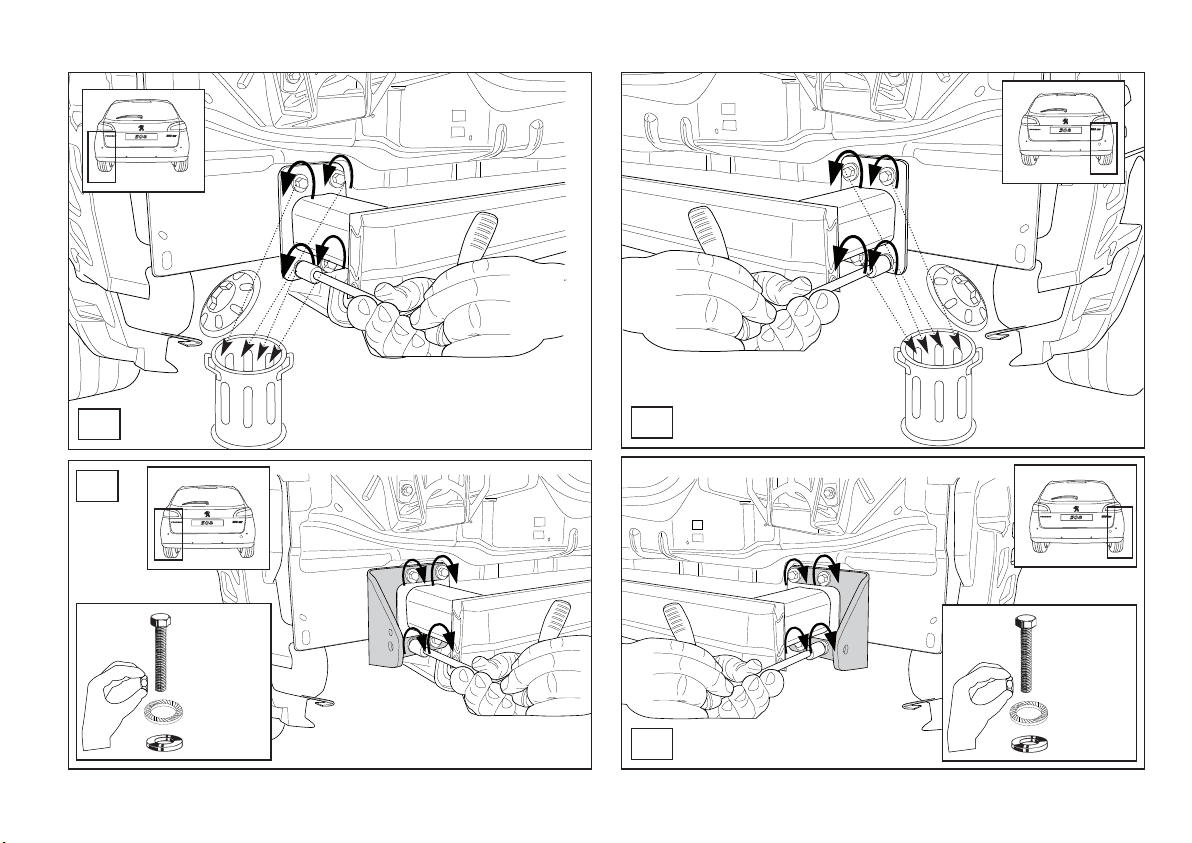

1
© 543070/25-06-2013/7

© 543070/25-06-2013/8
2
3
4
5
(4x) M8x40
(10.9)
(4x) M8
(4x) M8
(4x) M8x40
(10.9)
(4x) M8
(4x) M8

© 543070/25-06-2013/9
6
7
(1x) M10x35 (10.9)
(1x) M12x40 (10.9)
(1x) M12 (10)
(1x) M10
8

© 543070/25-06-2013/10
10
(1x) M10x35 (10.9)
(1x) M12x40 (10.9)
(1x) M12 (10)
(2x) M12x40 (10.9)
(1x) M12 (10)
(1x) M10
9
(1x) M12

© 543070/25-06-2013/11

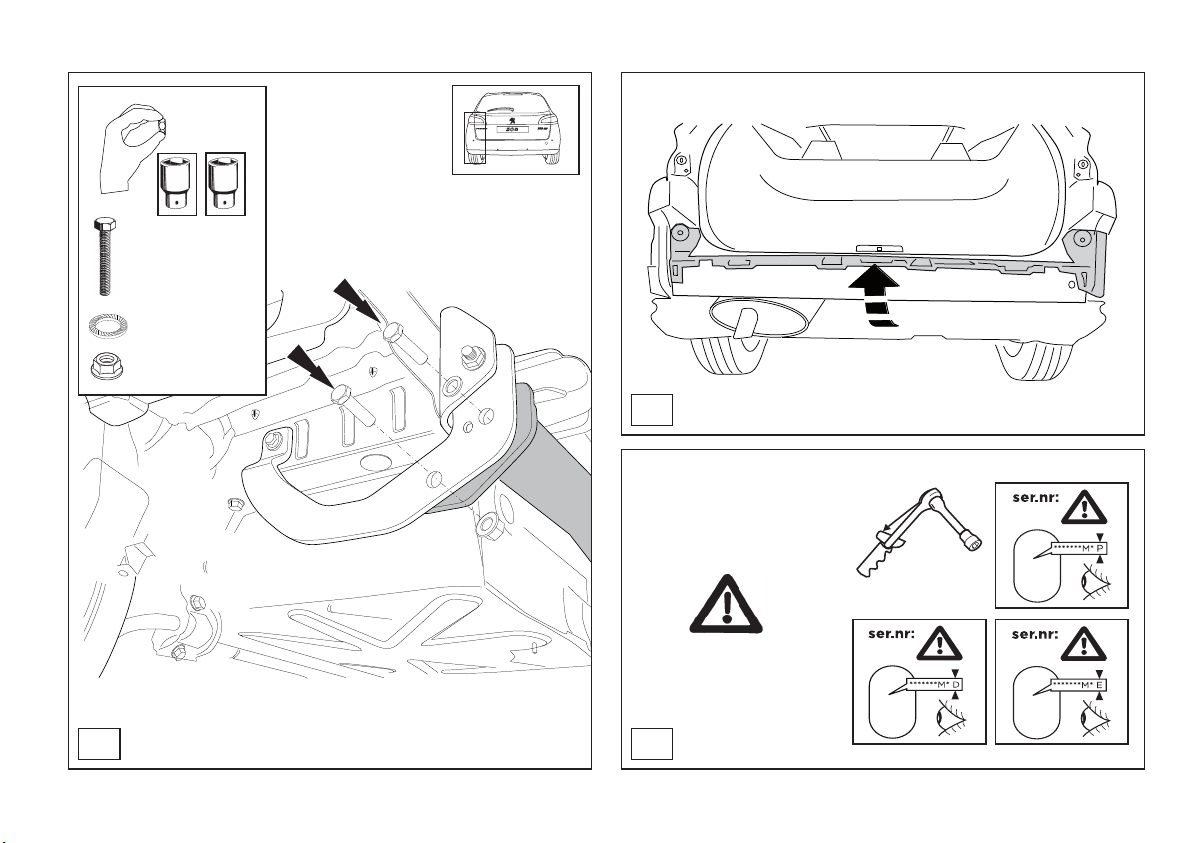

11
19
18
(2x) M12x40
(10.9)
(1x) M12 (10)
13
(1x) M12
12

© 543070/25-06-2013/12
Bumper edge
Template 5430/5432
Place on outside bumper
RHS
LHS
Middle bumper
Cut out
60
50
14

© 543070/25-06-2013/14
1800
15

© 543070/25-06-2013/13
16
1918
(2x) M12x70
(10.9)
(2x) M12 (10)
17
18
19

Bumper edge
Template 5430/5432
Place on outside bumper
RHS
LHS
Middle bumper
Cut out
60
50
