Brink 6437 User manual

6437
Audi; Skoda; Seat; VW
• A3 Limousine 2014->
• A3 Sportback 2012->
• A3 Cabrio 2014->
• A3 Cabrio S-line 2014->
• Octavia RS 2013->
• Octavia RS Combi 2013->
• Octavia Scout 2014->
• Leon 2017->
• Leon SC 2017->
Towbar
• Leon FR 2017->
• Leon SC FR 2017->
• Leon SC FR Edition 2017->
• Leon X-Pierecnce 2017->
• Leon ST 2017->
• Leon ST FR 2017->
• Golf GTI 2013->
• Golf Sportsvan 2014->
Your erfect fit
brink.eu
(NL) “Beste klant,
Dank u voor de aanschaf van dit Brink kwaliteitsproduct.
Het kan zijn dat u in deze handleiding verwijzingen tegen komt in
tekst of beeld naar het merk Thule. Graag willen wij u er op wijzen
dat per oktober 2014 de naam van het bedrijf Thule Towing
Systems B.V. is gewijzigd in Brink Towing Systems B.V. In voorko-
mende gevallen kunt u het merk en bedrijfsnaam ‘Thule’ dan ook
lezen als ‘Brink’. Dank voor uw begrip.
Brink Towing Systems B.V.
(GB) "Dear Customer,
Thank you for purchasing this quality Brink product. It may be the
case that you come across image or textual references in this ma-
nual to the Thule brand. We would like inform you that as of
October 2014, the name of the company Thule Towing Systems
B.V. has been changed to Brink Towing Systems B.V. In future,
you should therefore read any instances of the Thule brand or
company name as Brink. Thank you for your understanding.
Brink Towing Systems B.V.
(D) „Sehr geehrter Kunde, sehr geehrte Kundin,
Vielen Dank, dass Sie sich für dieses Qualitätsprodukt von Brink
entschieden haben. Es ist möglich, dass Sie in diesem Handbuch
Abbildungen oder Angaben finden, die sich auf die Marke Thule
beziehen.
Wir möchten Sie gerne darüber informieren, dass ab Oktober
2014 der Name des nternehmens Thule Towing Systems B.V. in
Brink Towing Systems B.V. geändert wurde. Wenn Sie zukünftig
die Bezeichnung oder Marke Thule sehen, bezieht sich dies auf
Brink. Vielen Dank für Ihr Verständnis.
Brink Towing Systems B.V.
(F) Cher client,
Nous vous remercions d'avoir choisi ce produit Brink. Il est possi-
ble que vous rencontriez la marque Thule au travers des images
ou des références textuelles du présent manuel. Nous souhai-
tons vous informer que depuis octobre 2014, le nom de la société
Thule Towing Systems a été modifié en Brink Towing Systems
B.V. À l'avenir, toute mention faite de la marque ou de la société
Thule devra donc se lire Brink. Nous vous remercions de votre
compréhension.
Brink Towing Systems B.V.
(S) Bästa kund,
Tack för att du köpt denna kvalitetsprodukt från Brink. Det kan
hända att du stöter på bild- eller textreferenser till märket Thule
i den här manualen. Vi skulle vilja informera om att Thule Towing
Systems B.V. från och med oktober 2014 har bytt namn till Brink
Towing Systems B.V. Därmed ska alla förekomster av Thule läsas
som Brink. Vi ber om överseende med detta och tackar för din
förståelse.
Brink Towing Systems B.V.
(DK) "Kære kunde
Tak, fordi du har købt dette kvalitetsprodukt fra Brink. I denne
vejledning vil du muligvis støde på billeder eller tekstmæssige re-
ferencer til varemærket Thule. Vi vil gerne informere dig om, at
navnet på virksomheden Thule Towing Systems B.V. fra og med
oktober 2014 er blevet ændret til Brink Towing Systems B.V.
Fremover skal du derfor læse alle forekomster af Thule-va-
remærket eller firmanavnet som Brink. Tak for din forståelse.
Brink Towing Systems B.V.
(E) "Estimado/a cliente:
Muchas gracias por adquirir este producto Brink de alta calidad.
Es posible que encuentre en este manual referencias textuales o
imágenes relativas a la marca Thule. Nos gustaría informarle de
que, a partir de octubre de 2014, el nombre de la empresa Thule
Towing Systems B.V. ha cambiado a Brink Towing Systems B.V.
Por lo tanto, de aquí en adelante, todas las alusiones a la marca
Thule deben entenderse como referencias a la marca Brink.
Gracias por su comprensión.
Brink Towing Systems B.V.
(I) "Egregio Cliente,
La ringraziamo per aver acquistato questo eccellente prodotto
Brink. È possibile che il presente manuale presenti dei riferimenti
testuali o visivi al marchio Thule. Desideriamo informarLa che dal
mese di ottobre 2014, il nome della società Thule Towing
Systems B.V. è variato in Brink Towing Systems B.V. In futuro per-
tanto tutti i riferimenti al marchio Thule o al nome della società
indicheranno di fatto la società Brink. La ringraziamo per la colla-
borazione.
Brink Towing Systems B.V.
(PL) Szanowny Kliencie!
Dziękujemy za zakup wysokiej jakości produktu firmy Brink. W ni-
niejszej instrukcji mogą się znajdować graficzne lub tekstowe od-
niesienia do marki Thule. Pragniemy poinformować, że od paźd-
ziernika 2014 roku spółka Thule Towing Systems B.V. zmieniła
nazwę na Brink Towing Systems B.V. Dlatego wszelkie wzmianki
o marce Thule teraz odnoszą się do marki Brink. Dziękujemy za
wyrozumiałość.
Brink Towing Systems B.V.
(SF) "Arvoisa asiakas,
Kiitämme laadukkaan Brink-tuotteen hankinnasta. Tässä käyt-
töohjeessa saattaa olla kuvia tai tekstiviitteitä, jotka koskevat
Thule-merkkiä. Haluamme ilmoittaa teille, että lokakuussa 2014
Thule Towing Systems B.V. on muuttanut nimekseen Brink
Towing Systems B.V. Tulevaisuudessa kaikki kaikki viittaukset
Thule-merkkiin muutetaan Brink-merkiksi. Kiitämme ymmärtä-
myksestänne.
Brink Towing Systems B.V.
(CZ) „Vážený zákazníku,
děkujeme Vám, že jste si zakoupil tento kvalitní výrobek značky
Brink.
Možná jste v tomto návodu narazil na obrázek nebo textové od-
kazy se značkou Thule. Chtěli bychom Vás informovat, že od října
2014 byl název společnosti Thule Towing Systems B.V. změněn
na Brink Towing Systems B.V. V budoucnu byste proto měl brát
všechny odkazy na značku nebo název firmy Thule tak, že se jedná
o značku Brink. Děkujeme Vám za Vaše pochopení.
Brink Towing Systems B.V.
(H) Tisztelt Ügyfelünk!
Köszönjük, hogy a Brink minőségi termékét választotta.
Előfordulhat, hogy az útmutatóban található képeken vagy szö-
vegekben a Thule márkára való hivatkozást talál. Tájékoztatjuk,
hogy 2014 októberétől a Thule Towing Systems B.V. vállalat neve
Brink Towing Systems B.V. lett. Ezért, ha a jövőben a Thule
márkára vagy vállalatra való hivatkozást talál, azok a Brinkre vo-
natkoznak. Megértését köszönjük!
Brink Towing Systems B.V.
(RUS) Уважаемый покупатель!
Благодарим Вас за приобретение высококачественного из-
делия Brink. В данном руководстве Вам могут встретиться ил-
люстрации или текст со ссылкой на бренд Thule. Сообщаем
Вам, что с октября 2014 г. компания Thule Towing Systems B.V.
изменила свое название на Brink Towing Systems B.V. В даль-
нейшем все упоминания бренда или названия компании
Thule следует воспринимать как Brink. Спасибо за понима-
ние!
Brink Towing Systems B.V.
Montagehandleiding
Fitting instructions
Montageanleitung
Instructions de montage
Monteringsanvisningar
Montagevejledning
Instrucciones de montaje
Istruzioni per il montaggio
Instrukcja montażu
Asennusohjeet
Pokyny k montáži
Szerelési útmutat
Руководство для монтажа
NL
GB
D
F
S
DK
E
I
PL
SF
CZ
H
R S
Your erfect fit
brink.eu
Bri k omslag 2015 [disclamer] (9601002)_Bri k omslag 2015 09-02-15 13:55 Pagi a 1

M10x35 (10.9)
45Nm
A
B
C
B
C
D
E
F
M12x70 (10.9)
120Nm
M10x35 (10.9)
45Nm
M10x35 (10.9)
75Nm
M10x35 (10.9)
75Nm
9530919
643780
6437/2
9520092
9550017
9550017
© 643770/17-05-2018/2

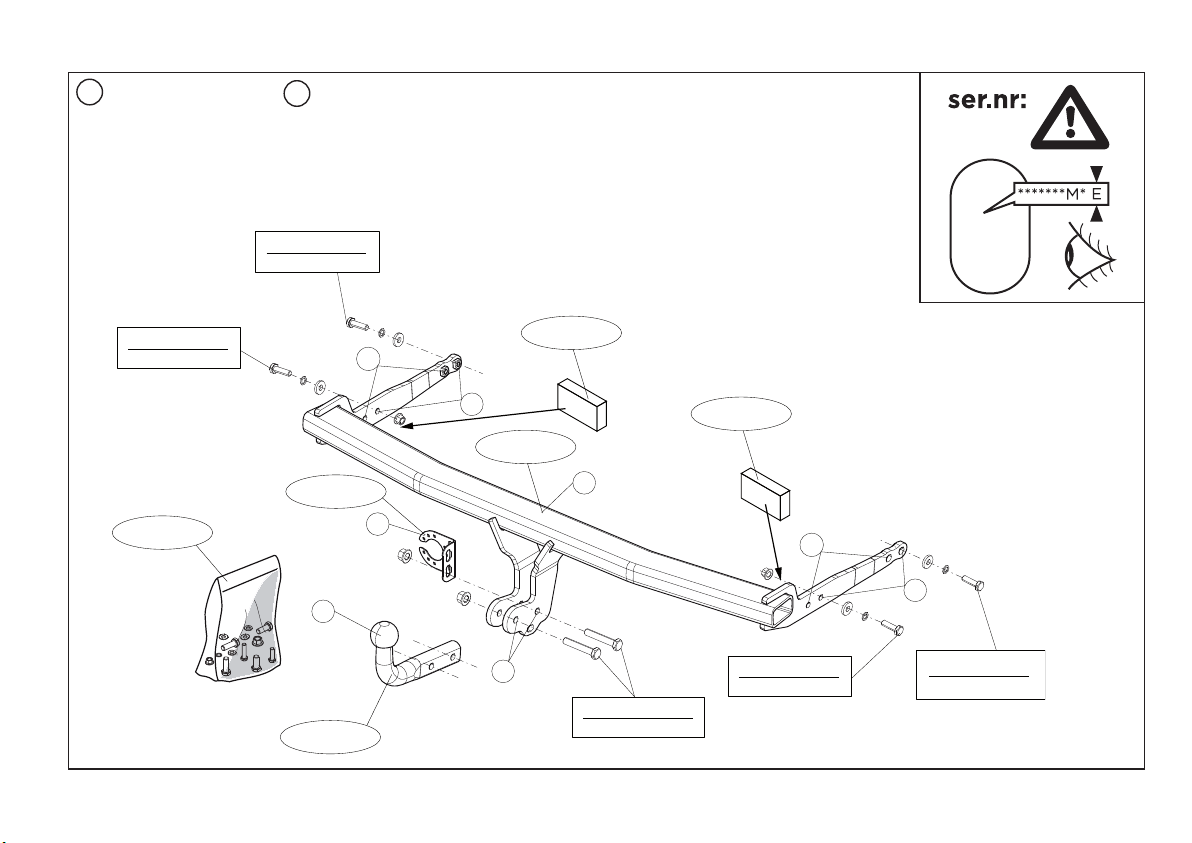

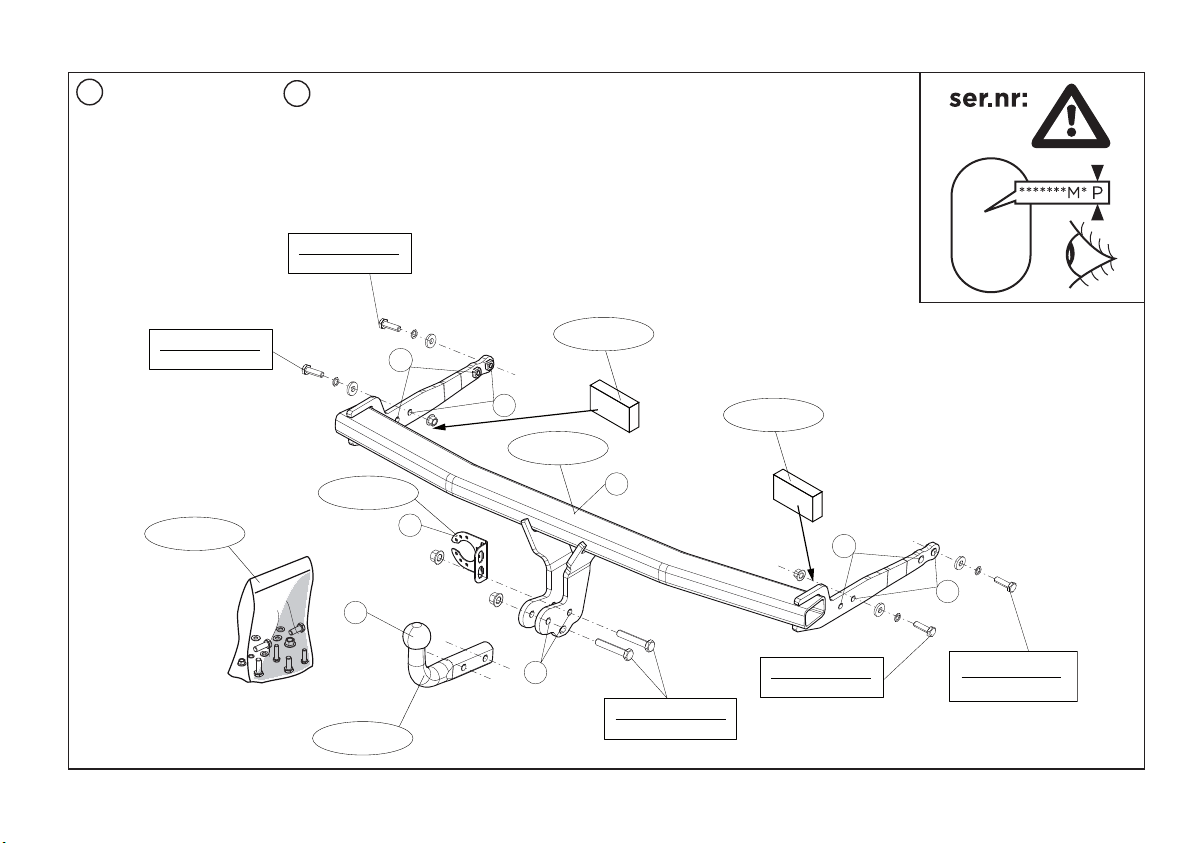

B Audi A3 Limouine S-line
Audi A3 Sportback
Audi A3 Cabrio S-line
Škoda Octavia RS
Škoda Octavia Combi RS
Škoda Octavia Scout
C Audi A3 Limousine
Audi A3 Cabrio
Seat Leon
Seat Leon SC
Seat Leon SC FR
Seat Leon SC FR Edition
Seat Leon ST
Seat Leon ST FR
Seat Leon X-Perience
VW Golf GT
VW Golf Sportsvan

M10x35 (10.9)
45Nm
M10x35 (10.9)
45Nm
M10x35 (10.9)
72Nm
M10x35 (10.9)
72Nm
A
B
C
B
C
D
E
F
M12x70 (10.9)
105Nm
9530919
643780
6437/2
9520092
9550017
9550017
© 643770/17-05-2018/3
B Audi A3 Limouine S-line
Audi A3 Sportback
Audi A3 Cabrio S-line
Škoda Octavia RS
Škoda Octavia Combi RS
Škoda Octavia Scout
C Audi A3 Limousine
Audi A3 Cabrio
Seat Leon
Seat Leon SC
Seat Leon SC FR
Seat Leon SC FR Edition
Seat Leon ST
Seat Leon ST FR
Seat Leon X-Perience
VW Golf GT
VW Golf Sportsvan

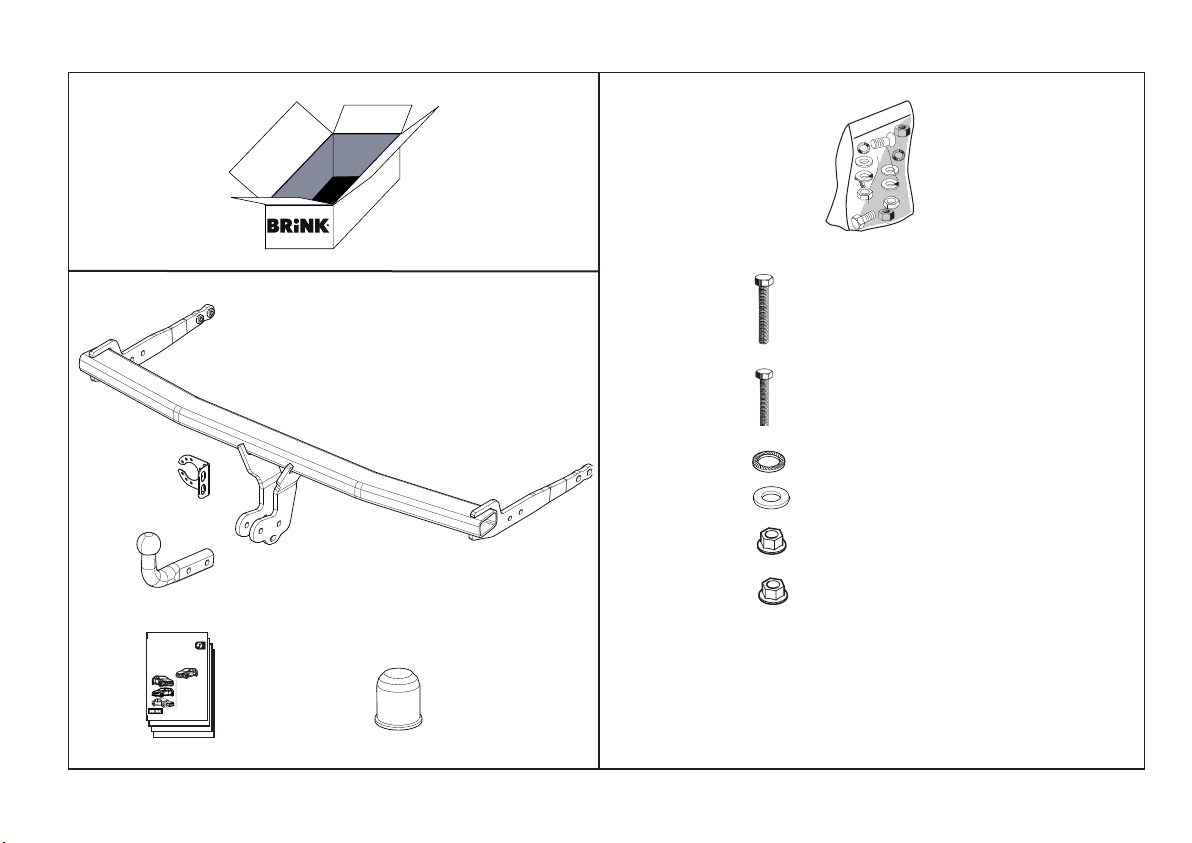

6437
(4x) M10x35 (10.9)
(2x) M12x70 (10.9)
(4x) M10
(4x) M10
© 643770/17-05-2018/4
6437
Audi; Skoda; Seat; VW
• A3 2012->
• A3 Limousine 2014->
• A3 Sportback 2012->
• A3 Cabrio 2014->
• A3 Cabrio S-line 2014->
• Octavia 2013->
• Octavia Combi 2013->
• Octavia RS 2013->
• Octavia RS Combi 2013->
• Octavia Scout 2014->
• Leon 2013->
• Leon SC 2013->
Towbar
• Leon FR 2013->
• Leon SC FR 2013->
• Leon SC FR Edition 2013->
• Leon ST 2013->
• Leon ST FR 2013->
• Golf 2012->
• Golf GTI 2013->
• Golf Sportsvan 2014->
Montagehandleiding
Fittinginstructions
Montageanleitung
Instructionsde montage
Monteringsanvisningar
Montagevejledning
Instruccionesde montaje
Istruzioniper il montaggio
Instrukcjamontażu
Asennusohjeet
Pokynyk montáži
Szerelésiútmutató
Руководстводля монтажа
NL
GB
D
F
S
DK
E
I
PL
SF
CZ
H
RUS
Yourperfect fit
brink.eu
(2x) M10
(2x) M12

© 643770/17-05-2018/5
tested
euro
Approved
Approved
Approved
E11 55 0111166
10
17
1510
13
18
19
kg
kg ?
85 kg
D-Value : kN
ECE 55
Couplingsclass: A50-X
10,3
MODIFICATION?
10.9

0km
+
1000km
Copy of manufacturers plate
Copy of manufacturers plate
12
Copy of manufacturersplate
!
© 643770/17-05-2018/6

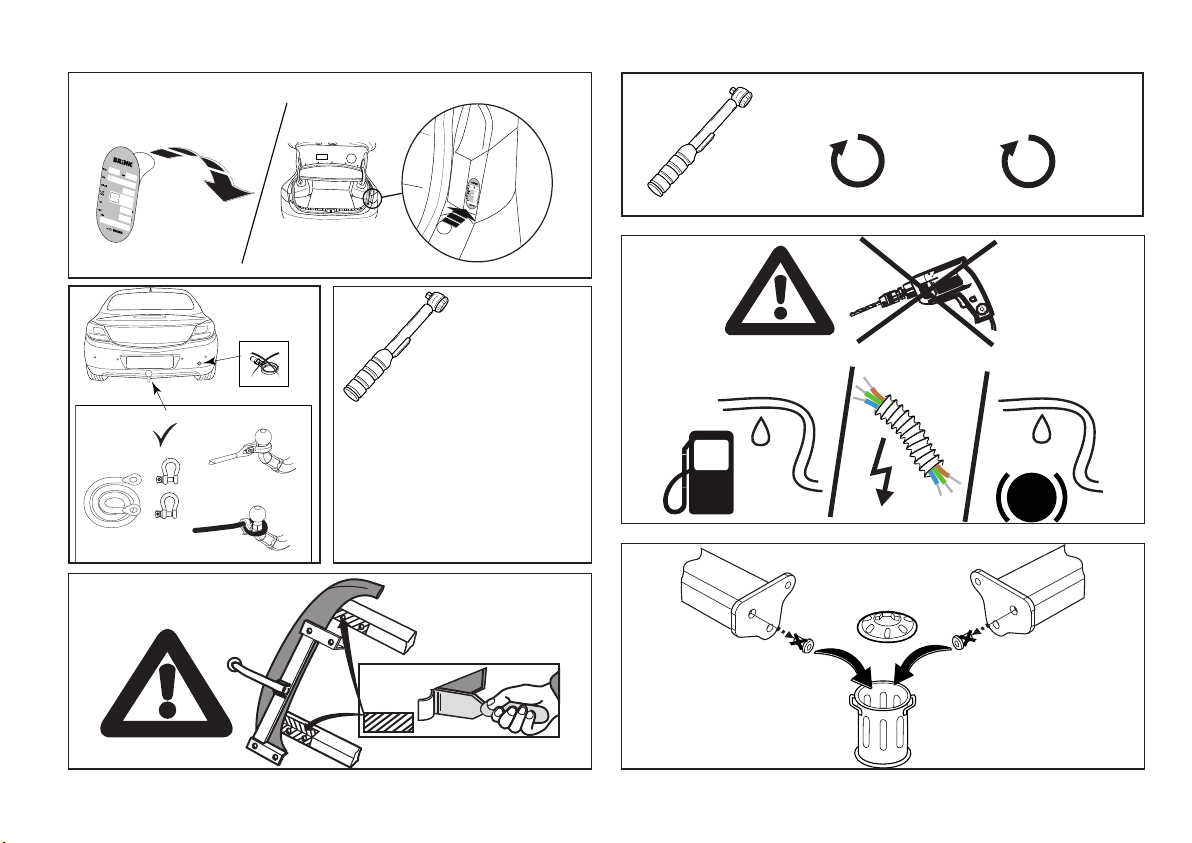

© 643770/17-05-2018/7
* Brink Towing Systems B.V. is niet aansprakelijk voor de schade die het
direct of indirect gevolg is van onjuiste montage, daaronder begrepen
gebruik van niet-geschikte gereedschappen en het gebruik van andere
dan de voorgeschreven montagewijze en middelen, dan wel onjuiste
interpretatie van dit onderhavig montagevoorschrift.
NOTE:
* Should this installation process entail the cutting of the bumper –
conformation MUST be obtained by the installation engineer of the
customer’s acceptance prior to completion. Brink Towing Systems
B.V. do not accept responsibility for any matters arising as a result of
this miscommunication.
All measurements are in mm!
* Brink Towing Systems B.V. is not liable for damage caused directly or
indirectly by incorrect assembly, including the use of unsuitable tools,
the use of other assembly methods and means than the ones outlined,
and the incorrect interpretation of these assembly instructions.
HINWEISE:
* Die für das Fahrzeug zugelassene Anhängelast ist den Fahrzeug Unterlagen zu
entnehmen. Bei Änderungen des Fahrzeuggewichtes muβ die höchstzulässi-
ge Anhängelast gegebenenfalls aus dem D-Wert nachgerechnet werden.
Auskunft hierüber kann hr Fachhändler oder der TÜV geben.
* Elektrische Anlage gemäβ StVZO anbringen.
* Brink Towing Systems B.V. haftet nicht für Schäden, die als direkte oder
indirekte Folge einer nicht ordnungsgemäßen Montage auftreten,
darunter fallen auch die Benutzung von ungeeigneten Werkzeugen,
andere als die vorgeschriebenen Montage verfahren und Montagemittel
sowie eine fehlerhafte nterpretation der betreffenden Montage -
anweisung.
* Brink Towing Systems B.V. décline toute responsabilité pour les domma-
ges qui pourraient directement ou indirectement résulter d’un montage
incorrect, y compris l’utilisation d’outils inappropriés et l’utilisation d’un
mode d’emploi et de moyens autres que ceux prescrits, ou bien résulter
d’une interprétation inexacte des présentes instructions de montage.
* Brink Towing Systems B.V. är inte ansvariga för skada som orsakats
direkt eller indirekt av felaktig montering, inklusive användning av
olämpliga verktyg, andra monteringsmetoder och processer än de som
beskrivs, samt felaktig tolkning av dessa monteringsinstruktioner.
* Brink Towing Systems B.V. er ikke ansvarlig for skade der direkte eller
indirekte er forårsaget af forkert montage, herunder også iberegnet
brug af forkert værktøj og anvendelse af anden montagemetode og
andre montagemidler end de foreskrevne samt fejltolkning af den
medfølgende montagevejledning.
* Brink Towing Systems B.V. no se responsabiliza por daños causados,
directa o indirectamente, por un montaje incorrecto, incluyendo el uso
de herramientas inadecuadas, por el uso de métodos de montaje y
medios distintos a los indicados y por la interpretación incorrecta de
estas instrucciones de montaje.
NL
E
DK
S
F
D
GB

* Brink Towing Systems B.V. non può essere ritenuta responsabile per
eventuali danni direttamente o indirettamente dovuti ad un errato mon-
taggio, intendendo con ciò anche l'uso di attrezzi non idonei e l'uso di
metodi e mezzi di montaggio diversi da quelli prescritti, nonché all'erra-
ta interpretazione delle seguenti istruzioni di montaggio.
* Brink Towing Systems B.V. nie ponosi odpowiedzialności za straty
poniesione pośrednio lub bezpośrednio na skutek niewłaściwego mon-
tażu, w tym użycia niewłaściwych narzędzi i sposobów montażu niezgod-
nych z instrukcją, oraz niezastosowanie się do treści instrukcji.
* Brink Towing Systems B.V. ei ole vastuussa vioittumisesta, joka on suor-
aan tai epäsuoraan aiheutunut väärästä asennuksesta samoin kuin sopi-
mattomien työkalujen käytöstä, muiden kuin ohjeissa mainittujen asen-
nusmenetelmien tai välineiden käytöstä sekä kyseisten asennusohjeiden
väärintulkinnasta.
* Společnost Brink Towing Systems B.V. neodpovídá za přímé ani nepřímé
škody způsobené nesprávnou montáží, včetně použití nevhodných
nástrojů, použití jiných metod montáže a prostředků než uvedených a
nesprávným pochopením těchto pokynů k montáži.
* A Brink Towing Systems B.V. nem vállal felelősséget a nem megfelelő
szerelésből közvetlen vagy közvetett módon következő károkért. Ez
vonatkozik a nem megfelelő szerszámok használatára, a leírtaktól eltérő
módszerek és eszközök alkalmazására, valamint a szerelési útmutató
téves értelmezésére.
* Фирма Brink Towing Systems B.V. не отвечает за ущерб, являющийся
прямым или косвенным следствием неправильного монтажа, в том
числе использования неподходящих инструментов и применения
иного способа монтажа или других средств, чем предписано в
инструкции, либо неправильного истолкования настоящей инструк-
ции по монтажу.
© 643770/17-05-2018/8
H
CZ
SF
PL
RUS

© 643770/17-05-2018/9

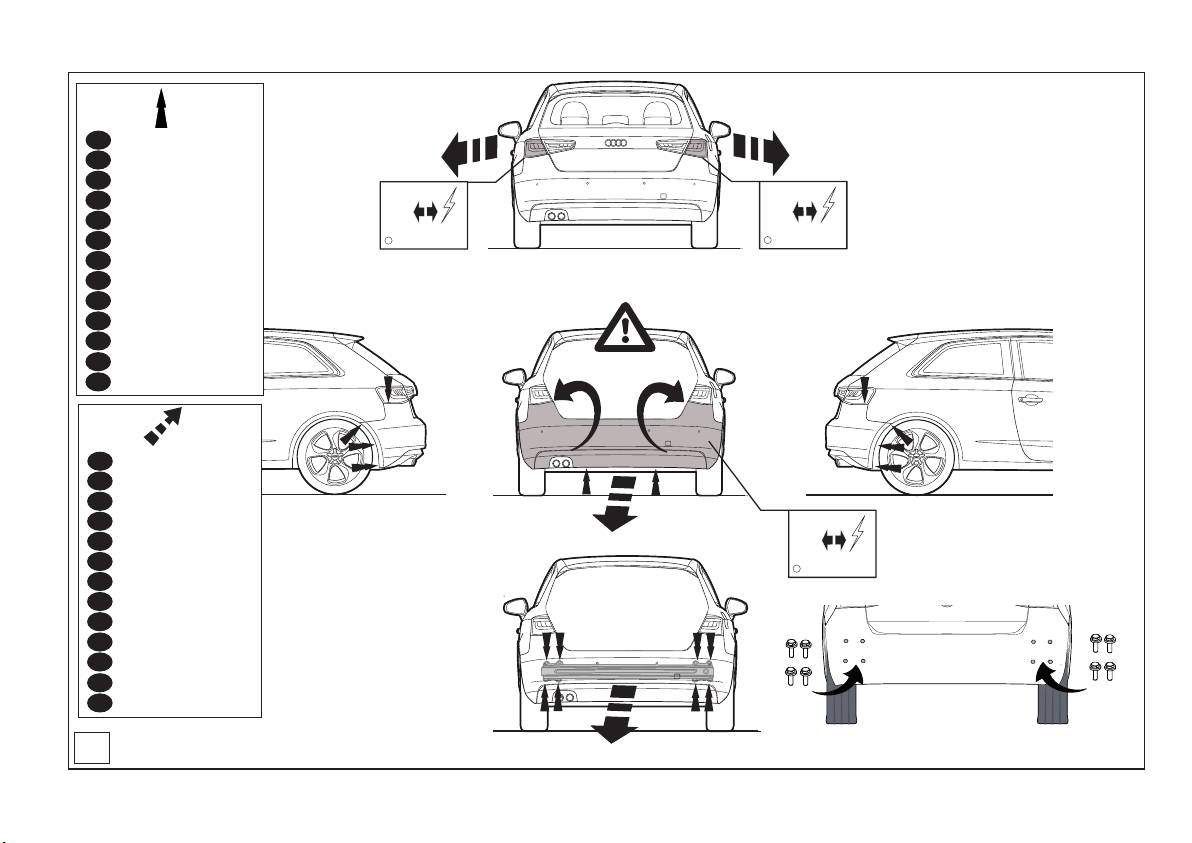

Disconnect Disconnect
See Fig. 2
Disconnect
Lokatie/Po itie pijl
Location/Po ition Arrow
Po ition pfeil
Flèche de Po ition
Po itionpil
Lokali ering pil
Flecha de po ición
Freccia di po izione
Strzałka połoŻenia
Paikannu nuoli
Šipka na pozici
HelyzetjelzŐ nyíl
Локация / Место встречи
NL
GB
D
F
S
DK
E
I
PL
SF
CZ
H
RUS
Audi
Richtingspijl
Movement Arrow
Bewegungspfeil
Flèche de mouvement
Rörelsepil
Bevægelsespil
Flecha de moviemiento
Freccia di movimento
Str ałka kierunku ruchu
Liikesuuntanuoli
Šipka pohybu
Mo gásirányjel önyíl
Стрелка движения
NL
GB
D
F
S
DK
E
I
PL
SF
CZ
H
RUS
1a
See fig 1b

© 643770/17-05-2018/10
A
B
Inside trunk / back panel
12
3
B
A
1b
Audi

© 643770/17-05-2018/11
Disconnect
Disconnect
12
1
2
Disconnect
1c
Skoda

© 643770/17-05-2018/12
Disconnect
Disconnect
Disconnect
1d
Seat

Disconnect
Disconnect
Disconnect
© 643770/17-05-2018/13

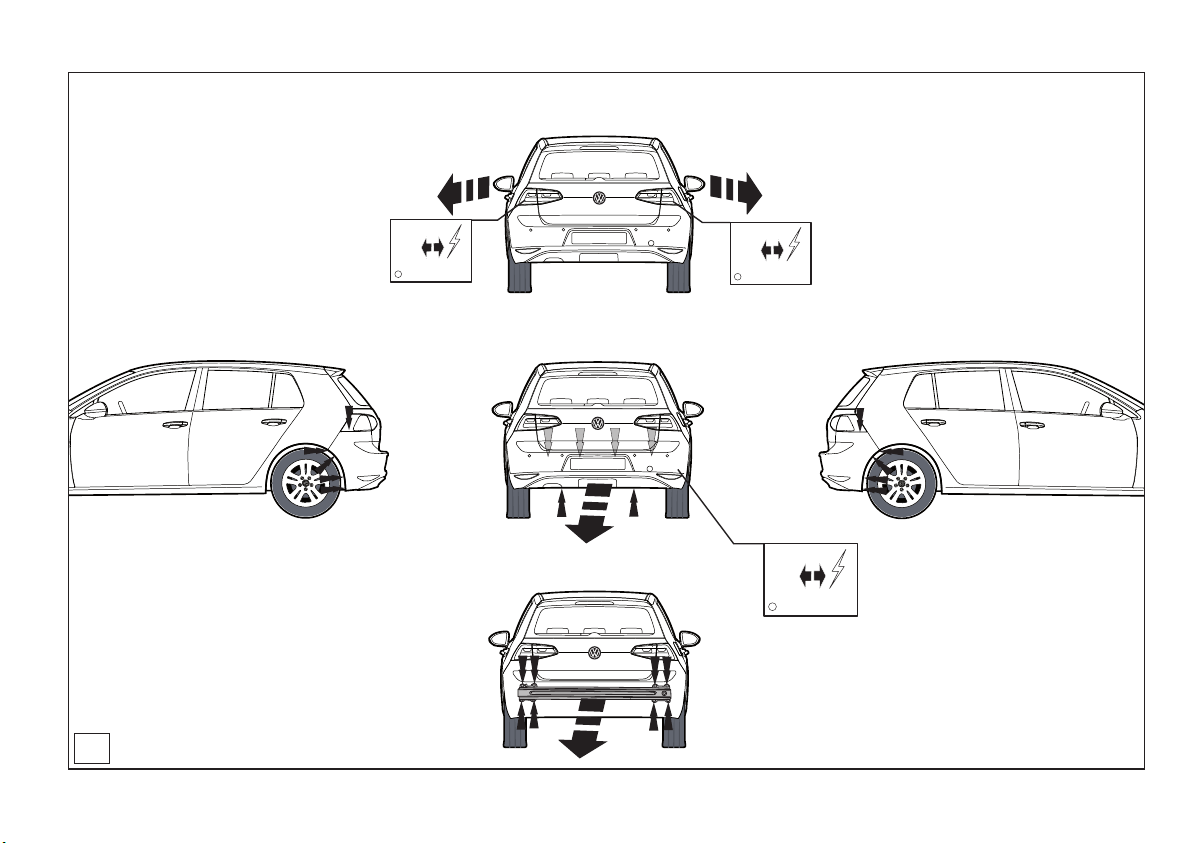

1e
Volk wagen

A
© 643770/17-05-2018/14
2 3
13
23Nm

© 643770/17-05-2018/15
A
A
4
A
15 17
(4x) M10x35
(10.9)
(4x) M10
(4x) M10
5
? B / C
Page 2
(2x) M10
Page 2
Page 2
Page 3

© 643770/17-05-2018/16

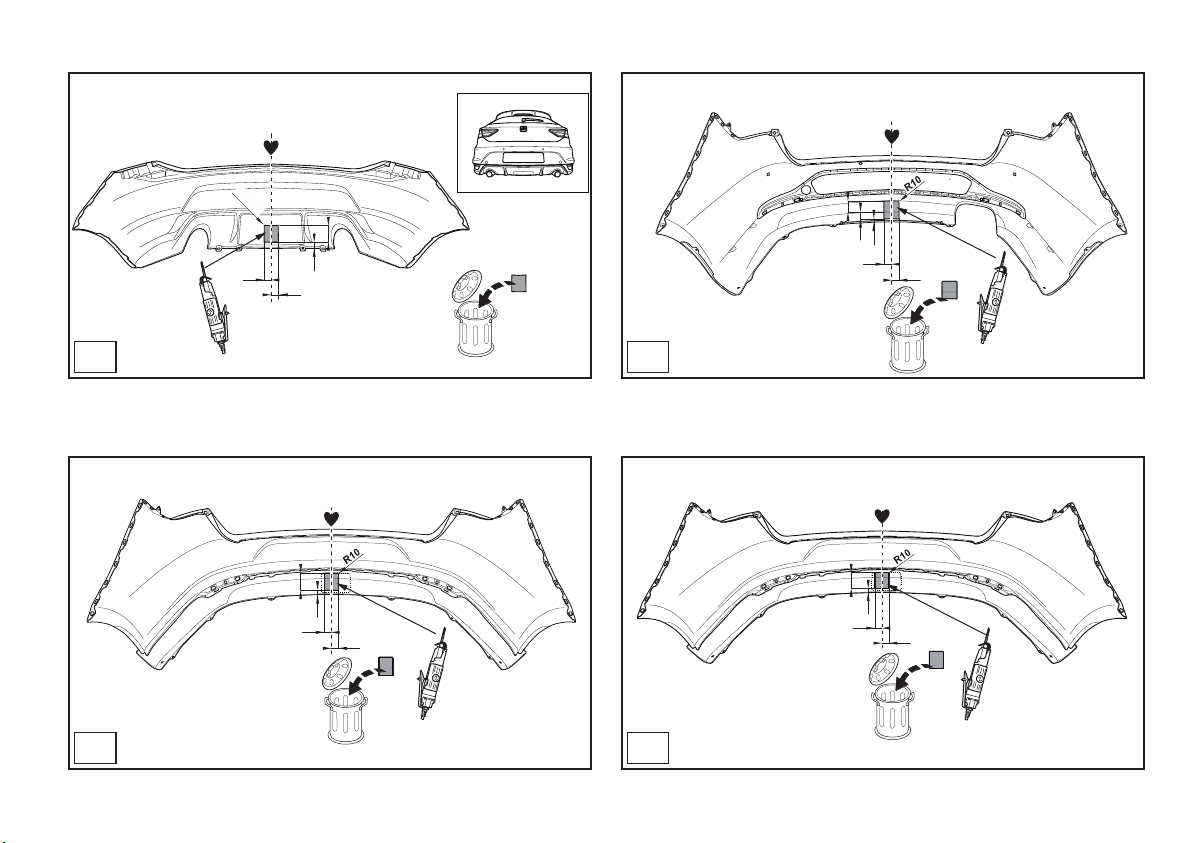

Audi A3 Limousine
Prepressed line
7b
Audi A3 Sportback 06/2016
110
120
90
20
7a
1
2
6
2x 9550017

© 643770/17-05-2018/17
Audi A3 Cabrio
190
55
55
6 5
1 30
R7(4x)
7d
Audi A3 Cabrio S-line
190
55
55
1 00
11 0
R7(4x)
7c
Seat Leon FR
Seat Leon SC FR
30
30
90
7f
Seat Leon
Seat Leon SC
30
30
90
7e

© 643770/17-05-2018/18
Seat Leon ST
30
30
95
50
7h
30
40
130
Seat Leon SC FR Edition
R10(4x)
30
7g
50
50
95
50
Seat Leon X-PERIENCE
7j
Seat Leon ST FR
30
30
60
55
15
7i

© 643770/17-05-2018/19
VW Golf GTI
1800
7l
Škoda Octavia RS
Škoda Octavia Combi RS
Škoda Octavia Scout
Prepressed line
7k
Connect Connect
Connect
8
50
95
VW Golf Sportsvan
55
55
R7(4x)
7m
All models

© 643770/17-05-2018/20

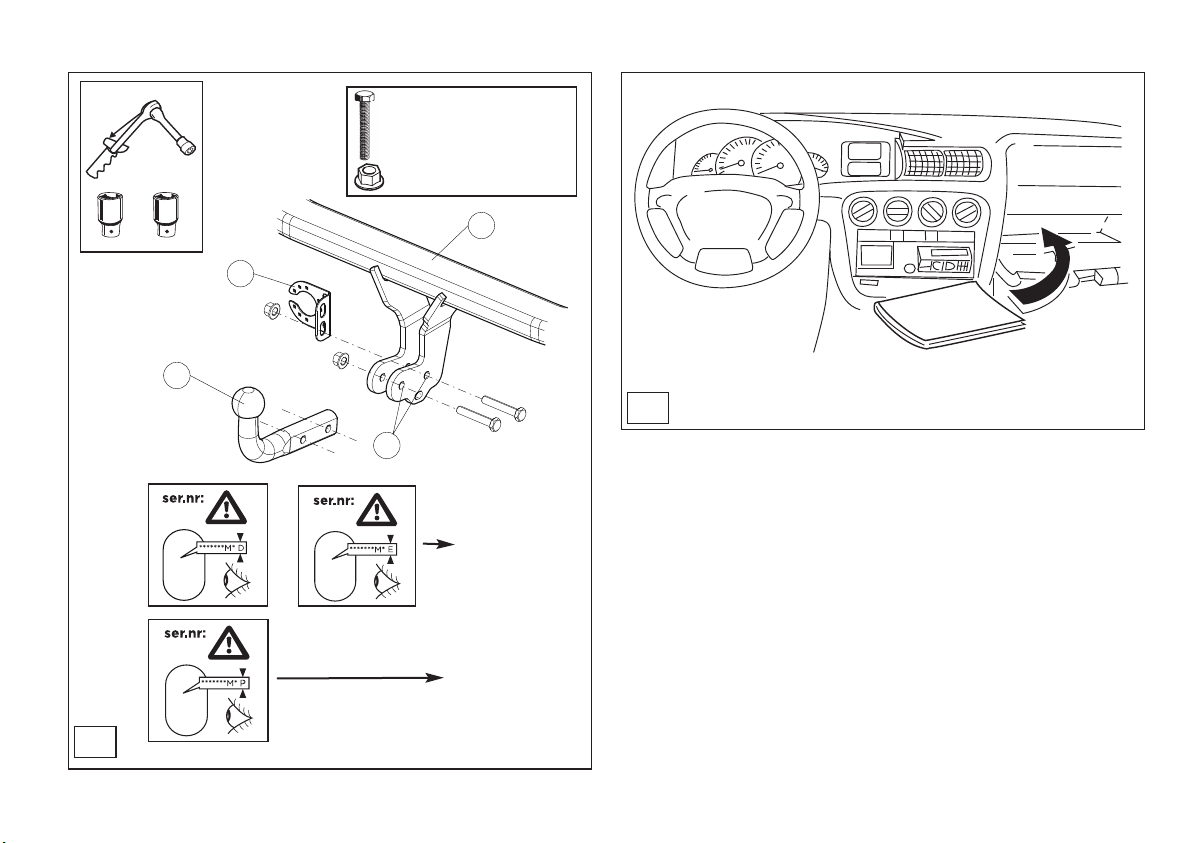

A
D
E
F
9
10
120 Nm
105 Nm
+
18 19
(2x) M12x70 (10.9)
(2x) M12
