Brink 5475 User manual

Fitting instructions
Make:
Rio ; 2011 ->
Kia
Type: 5475
Your erfect fit
brink.eu
(NL) “Beste klant,
Dank u voor de aanschaf van dit Brink kwaliteitsproduct.
Het kan zijn dat u in deze handleiding verwijzingen tegen komt in
tekst of beeld naar het merk Thule. Graag willen wij u er op wijzen
dat per oktober 2014 de naam van het bedrijf Thule Towing
Systems B.V. is gewijzigd in Brink Towing Systems B.V. In voorko-
mende gevallen kunt u het merk en bedrijfsnaam ‘Thule’ dan ook
lezen als ‘Brink’. Dank voor uw begrip.
Brink Towing Systems B.V.
(GB) "Dear Customer,
Thank you for purchasing this quality Brink product. It may be the
case that you come across image or textual references in this ma-
nual to the Thule brand. We would like inform you that as of
October 2014, the name of the company Thule Towing Systems
B.V. has been changed to Brink Towing Systems B.V. In future,
you should therefore read any instances of the Thule brand or
company name as Brink. Thank you for your understanding.
Brink Towing Systems B.V.
(D) „Sehr geehrter Kunde, sehr geehrte Kundin,
Vielen Dank, dass Sie sich für dieses Qualitätsprodukt von Brink
entschieden haben. Es ist möglich, dass Sie in diesem Handbuch
Abbildungen oder Angaben finden, die sich auf die Marke Thule
beziehen.
Wir möchten Sie gerne darüber informieren, dass ab Oktober
2014 der Name des nternehmens Thule Towing Systems B.V. in
Brink Towing Systems B.V. geändert wurde. Wenn Sie zukünftig
die Bezeichnung oder Marke Thule sehen, bezieht sich dies auf
Brink. Vielen Dank für Ihr Verständnis.
Brink Towing Systems B.V.
(F) Cher client,
Nous vous remercions d'avoir choisi ce produit Brink. Il est possi-
ble que vous rencontriez la marque Thule au travers des images
ou des références textuelles du présent manuel. Nous souhai-
tons vous informer que depuis octobre 2014, le nom de la société
Thule Towing Systems a été modifié en Brink Towing Systems
B.V. À l'avenir, toute mention faite de la marque ou de la société
Thule devra donc se lire Brink. Nous vous remercions de votre
compréhension.
Brink Towing Systems B.V.
(S) Bästa kund,
Tack för att du köpt denna kvalitetsprodukt från Brink. Det kan
hända att du stöter på bild- eller textreferenser till märket Thule
i den här manualen. Vi skulle vilja informera om att Thule Towing
Systems B.V. från och med oktober 2014 har bytt namn till Brink
Towing Systems B.V. Därmed ska alla förekomster av Thule läsas
som Brink. Vi ber om överseende med detta och tackar för din
förståelse.
Brink Towing Systems B.V.
(DK) "Kære kunde
Tak, fordi du har købt dette kvalitetsprodukt fra Brink. I denne
vejledning vil du muligvis støde på billeder eller tekstmæssige re-
ferencer til varemærket Thule. Vi vil gerne informere dig om, at
navnet på virksomheden Thule Towing Systems B.V. fra og med
oktober 2014 er blevet ændret til Brink Towing Systems B.V.
Fremover skal du derfor læse alle forekomster af Thule-va-
remærket eller firmanavnet som Brink. Tak for din forståelse.
Brink Towing Systems B.V.
(E) "Estimado/a cliente:
Muchas gracias por adquirir este producto Brink de alta calidad.
Es posible que encuentre en este manual referencias textuales o
imágenes relativas a la marca Thule. Nos gustaría informarle de
que, a partir de octubre de 2014, el nombre de la empresa Thule
Towing Systems B.V. ha cambiado a Brink Towing Systems B.V.
Por lo tanto, de aquí en adelante, todas las alusiones a la marca
Thule deben entenderse como referencias a la marca Brink.
Gracias por su comprensión.
Brink Towing Systems B.V.
(I) "Egregio Cliente,
La ringraziamo per aver acquistato questo eccellente prodotto
Brink. È possibile che il presente manuale presenti dei riferimenti
testuali o visivi al marchio Thule. Desideriamo informarLa che dal
mese di ottobre 2014, il nome della società Thule Towing
Systems B.V. è variato in Brink Towing Systems B.V. In futuro per-
tanto tutti i riferimenti al marchio Thule o al nome della società
indicheranno di fatto la società Brink. La ringraziamo per la colla-
borazione.
Brink Towing Systems B.V.
(PL) Szanowny Kliencie!
Dziękujemy za zakup wysokiej jakości produktu firmy Brink. W ni-
niejszej instrukcji mogą się znajdować graficzne lub tekstowe od-
niesienia do marki Thule. Pragniemy poinformować, że od paźd-
ziernika 2014 roku spółka Thule Towing Systems B.V. zmieniła
nazwę na Brink Towing Systems B.V. Dlatego wszelkie wzmianki
o marce Thule teraz odnoszą się do marki Brink. Dziękujemy za
wyrozumiałość.
Brink Towing Systems B.V.
(SF) "Arvoisa asiakas,
Kiitämme laadukkaan Brink-tuotteen hankinnasta. Tässä käyt-
töohjeessa saattaa olla kuvia tai tekstiviitteitä, jotka koskevat
Thule-merkkiä. Haluamme ilmoittaa teille, että lokakuussa 2014
Thule Towing Systems B.V. on muuttanut nimekseen Brink
Towing Systems B.V. Tulevaisuudessa kaikki kaikki viittaukset
Thule-merkkiin muutetaan Brink-merkiksi. Kiitämme ymmärtä-
myksestänne.
Brink Towing Systems B.V.
(CZ) „Vážený zákazníku,
děkujeme Vám, že jste si zakoupil tento kvalitní výrobek značky
Brink.
Možná jste v tomto návodu narazil na obrázek nebo textové od-
kazy se značkou Thule. Chtěli bychom Vás informovat, že od října
2014 byl název společnosti Thule Towing Systems B.V. změněn
na Brink Towing Systems B.V. V budoucnu byste proto měl brát
všechny odkazy na značku nebo název firmy Thule tak, že se jedná
o značku Brink. Děkujeme Vám za Vaše pochopení.
Brink Towing Systems B.V.
(H) Tisztelt Ügyfelünk!
Köszönjük, hogy a Brink minőségi termékét választotta.
Előfordulhat, hogy az útmutatóban található képeken vagy szö-
vegekben a Thule márkára való hivatkozást talál. Tájékoztatjuk,
hogy 2014 októberétől a Thule Towing Systems B.V. vállalat neve
Brink Towing Systems B.V. lett. Ezért, ha a jövőben a Thule
márkára vagy vállalatra való hivatkozást talál, azok a Brinkre vo-
natkoznak. Megértését köszönjük!
Brink Towing Systems B.V.
(RUS) Уважаемый покупатель!
Благодарим Вас за приобретение высококачественного из-
делия Brink. В данном руководстве Вам могут встретиться ил-
люстрации или текст со ссылкой на бренд Thule. Сообщаем
Вам, что с октября 2014 г. компания Thule Towing Systems B.V.
изменила свое название на Brink Towing Systems B.V. В даль-
нейшем все упоминания бренда или названия компании
Thule следует воспринимать как Brink. Спасибо за понима-
ние!
Brink Towing Systems B.V.
Montagehandleiding
Fitting instructions
Montageanleitung
Instructions de montage
Monteringsanvisningar
Montagevejledning
Instrucciones de montaje
Istruzioni per il montaggio
Instrukcja montażu
Asennusohjeet
Pokyny k montáži
Szerelési útmutat
Руководство для монтажа
NL
GB
D
F
S
DK
E
I
PL
SF
CZ
H
R S
Your erfect fit
brink.eu
Bri k omslag 2015 [disclamer] (9601002)_Bri k omslag 2015 09-02-15 13:55 Pagi a 1

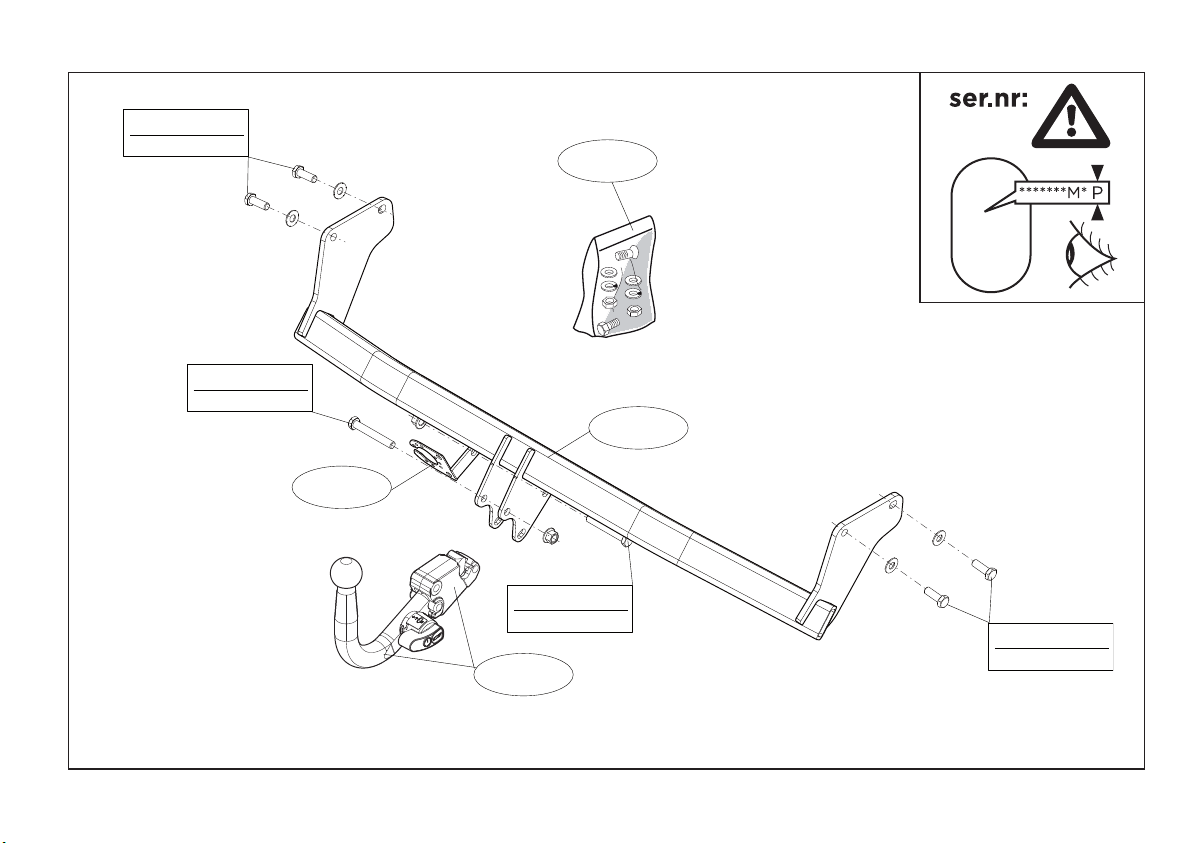

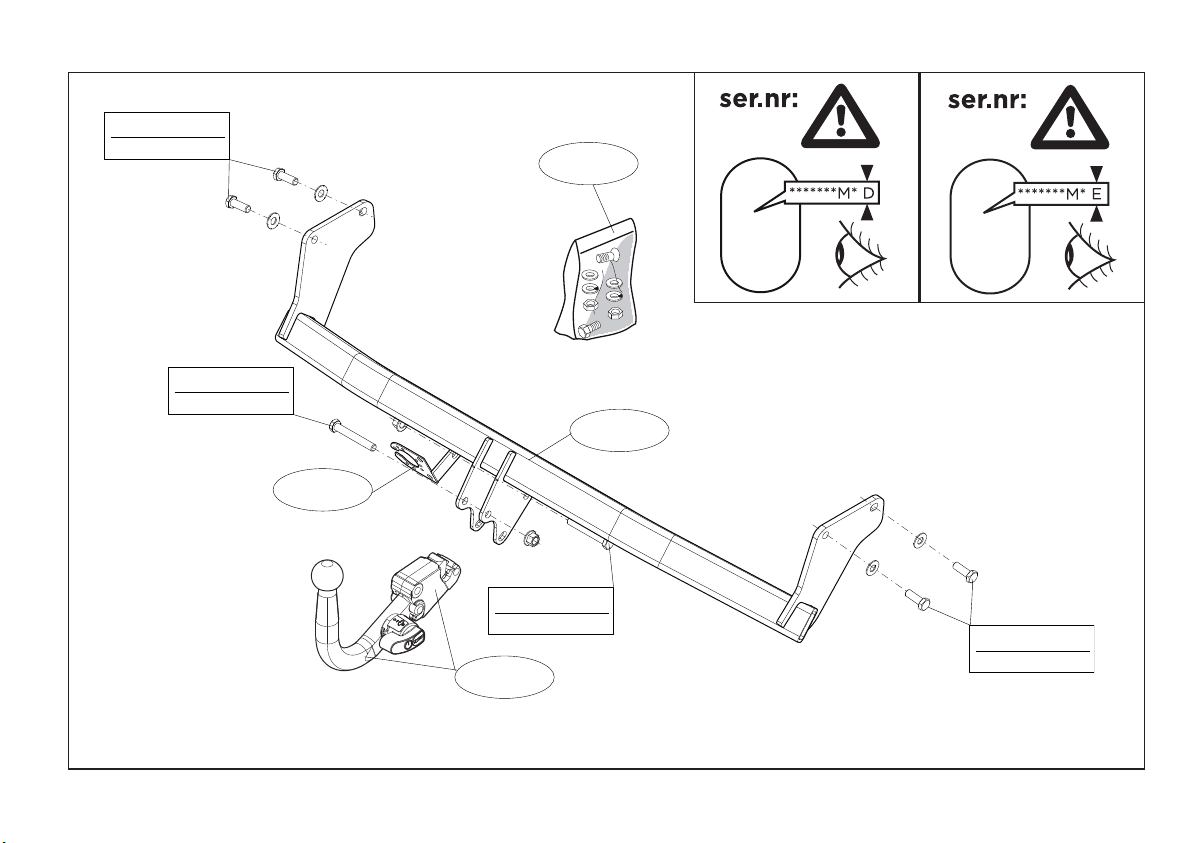

M12x1,25x35
100Nm
M12x1,25x35
100Nm
M12x85x10,9
110Nm
M12x85x10,9
110Nm
5475/2
547580
5475/6
9555200
© 547570/16-02-2015/1

© 547570/16-02-2015/2
M12x1,25x35
100Nm
M12x1,25x35
100Nm
M12x85x10,9
95Nm
M12x85x10,9
95Nm
5475/2
547580
5475/6
9555200

5475
(4x) M12
(2x) M12
(4x) M12x1,25X35 (8.8)
(2x) M12x85 (10.9)
© 547570/16-02-2015/3
Y
brink.eu
C
ARL
OS
tes
t
ed
EC
9
420
approve
d
Brink BMA
Usermanual
Montage an lei ing
Fittinginstructions
Montageanleitung
Instructions de montage
Monteringsanvisningar
Montagevejledning
Instrucciones demontaje
Istruzioni per il montaggio
Instrukcja montaż u
Asennusohjeet
Pokyny k mont ži
Szerelési útmutató
оводстводлямонтажа
NL
GB
D
F
S
DK
E
I
PL
SF
CZ
H
RUS
Fittinginstructions
Make:
Type:
508Saloon; 2011->
Peugeot
5414

© 547570/16-02-2015/4
tested
euro
Approved
Approved
Approved
E11 55R 018179
10
18 19
kg
kg ?
50 kg
8.8
D-Value : kN
ECE/R55
Couplingsclass: A50-X
6,6
MODIFICATION ?
10.9

© 547570/16-02-2015/5
0km
+
1000km
NL.
* Brink is niet aansprakelijk voor de schade die het direct of indirect gevolg
is van onjuiste montage, daaronder begrepen gebruik van niet-geschik-
te gereedschappen en het gebruik van andere dan de voorgeschreven
montagewijze en middelen, dan wel onjuiste interpretatie van dit onder-
havig montagevoorschrift.
GB.
N TE:

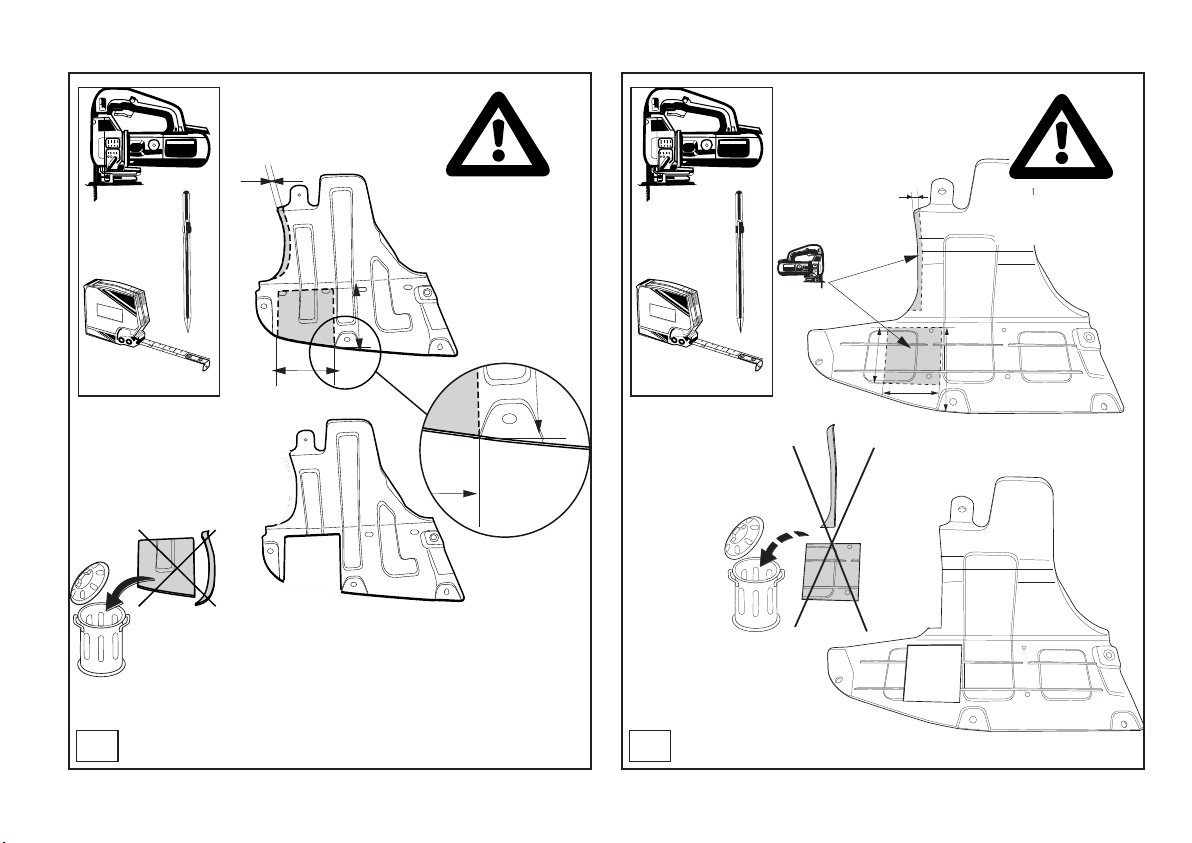

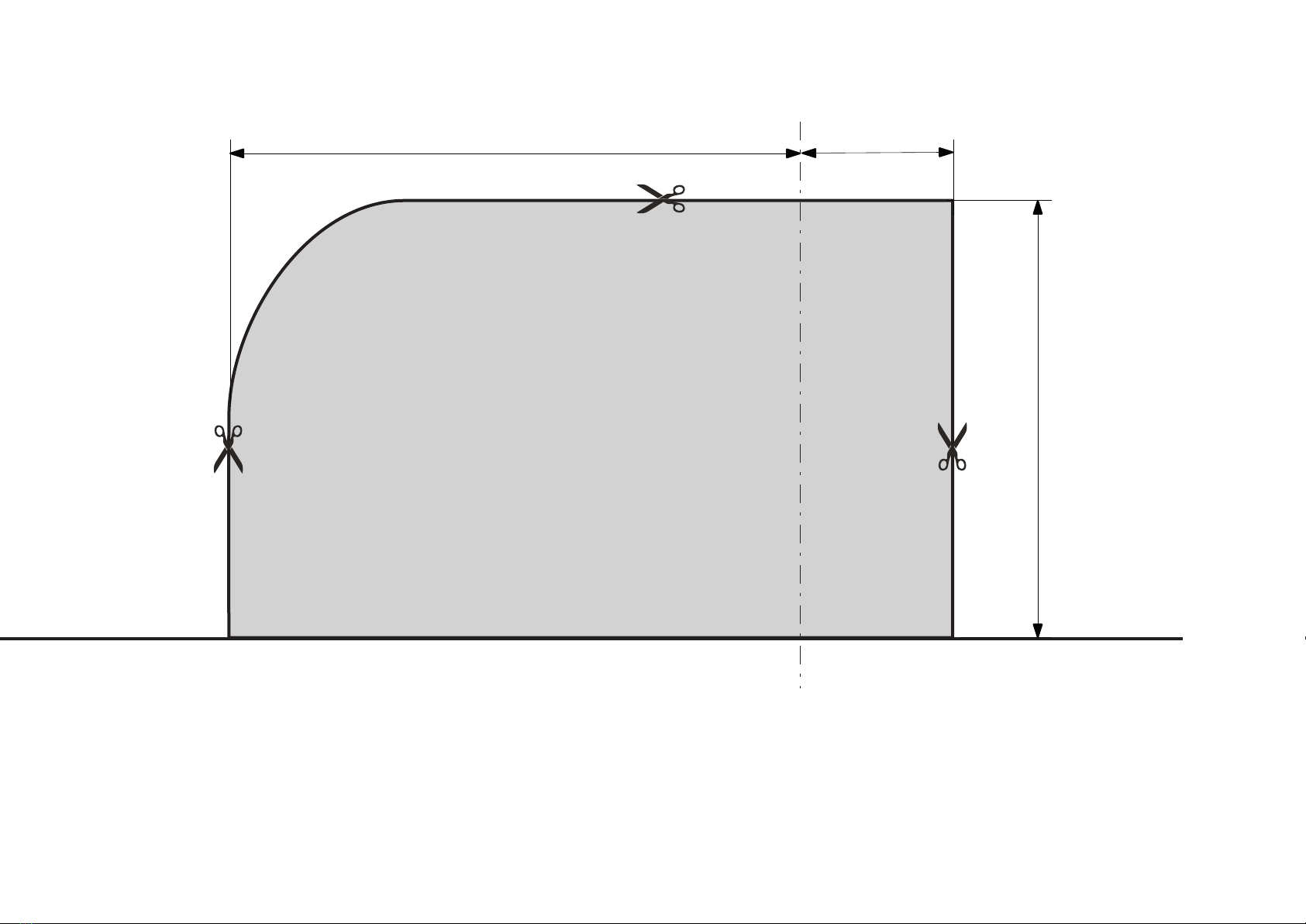

* Should this installation process entail the cutting of the bumper – con-
formation MUST be obtained by the installation engineer of the custo-
mer’s acceptance prior to completion. Brink Towing Systems do not
accept responsibility for any matters arising as a result of this miscom-
munication.
All measurements are in mm!
* Brink is not liable for damage caused directly or indirectly by incorrect
assembly, including the use of unsuitable tools, the use of other assem-
bly methods and means than the ones outlined, and the incorrect inter-
pretation of these assembly instructions.
D.
HINWEISE:
* Die für das Fahrzeug zugelassene Anhängelast ist den Fahrzeug Unterlagen
zu entnehmen. Bei Änderungen des Fahrzeuggewichtes muβdie höchst-
zulässige Anhängelast gegebenenfalls aus dem D-Wert nachgerechnet wer-
den.
Auskunft hierüber kann Ihr Fachhändler oder der TÜV geben.
* Elektrische Anlage gemäβStVZO anbringen.
* Brink haftet nicht für Schäden, die als direkte oder indirekte Folge einer
nicht ordnungsgemäßen Montage auftreten, darunter fallen auch die
Benutzung von ungeeigneten Werkzeugen, andere als die vorgeschrie-
benen Montageverfahren und Montagemittel sowie eine fehlerhafte
Interpretation der betreffenden Montageanweisung.
F,
* Brink décline toute responsabilité pour les dommages qui pourraient
directement ou indirectement résulter d’un montage incorrect, y compris
l’utilisation d’outils inappropriés et l’utilisation d’un mode d’emploi et de
moyens autres que ceux prescrits, ou bien résulter d’une interprétation
inexacte des présentes instructions de montage.
S.
* Brink är inte ansvariga för skada som orsakats direkt eller indirekt av
felaktig montering, inklusive användning av olämpliga verktyg, andra
monteringsmetoder och processer än de som beskrivs, samt felaktig
tolkning av dessa monteringsinstruktioner.
DK.
* Brink er ikke ansvarlig for skade der direkte eller indirekte er forårsaget
af forkert montage, herunder også iberegnet brug af forkert værktøj og
anvendelse af anden montagemetode og andre montagemidler end de
foreskrevne samt fejltolkning af den medfølgende montagevejledning.
E.
* Brink no se responsabiliza por daños causados, directa o indirectamen-
te, por un montaje incorrecto, incluyendo el uso de herramientas inade-
cuadas, por el uso de métodos de montaje y medios distintos a los indi-
cados y por la interpretación incorrecta de estas instrucciones de mon-
taje.
I.
* Brink non può essere ritenuta responsabile per eventuali danni diretta-
mente o indirettamente dovuti ad un errato montaggio, intendendo con
ciò anche l'uso di attrezzi non idonei e l'uso di metodi e mezzi di mon-
taggio diversi da quelli prescritti, nonché all'errata interpretazione delle
seguenti istruzioni di montaggio.
PL.
* Firma Brink nie ponosi odpowiedzialności za straty poniesione pośred-
nio lub bezpośrednio na skutek niewłaściwego montażu, w tym użycia

© 547570/16-02-2015/6
Disconnect
Disconnect
1
niewłaściwych narzędzi i sposobów montażu niezgodnych z instrukcją,
oraz niezastosowanie się do treści instrukcji.
SF.
* Brink ei ole vastuussa vioittumisesta, joka on suoraan tai epäsuoraan
aiheutunut väärästä asennuksesta samoin kuin sopimattomien työkalu-
jen käytöstä, muiden kuin ohjeissa mainittujen asennusmenetelmien tai
välineiden käytöstä sekä kyseisten asennusohjeiden väärintulkinnasta.
CZ.
* Společnost Brink neodpovídá za přímé ani nepřímé škody způsobené
nesprávnou montáží, včetně použití nevhodných nástrojů, použití jiných
metod montáže a prostředků než uvedených a nesprávným pocho-
pením těchto pokynů k montáži.
.
* A Brink nem vállal felelősséget a nem megfelelő szerelésből közvetlen
vagy közvetett módon következő károkért. Ez vonatkozik a nem megf-
elelő szerszámok használatára, a leírtaktól eltérő módszerek és
eszközök alkalmazására, valamint a szerelési útmutató téves értel-
mezésére.
RUS.
* Фирма Brink не отвечает за ущерб, являющийся прямым или косвенным след-
ствием неправильного монтажа, в том числе использования непод одящи
инструментов и применения иного способа монтажа или други средств, чем
предписано в инструкции, либо неправильного истолкования настоящей инструк-
ции по монтажу.

© 547570/16-02-2015/7

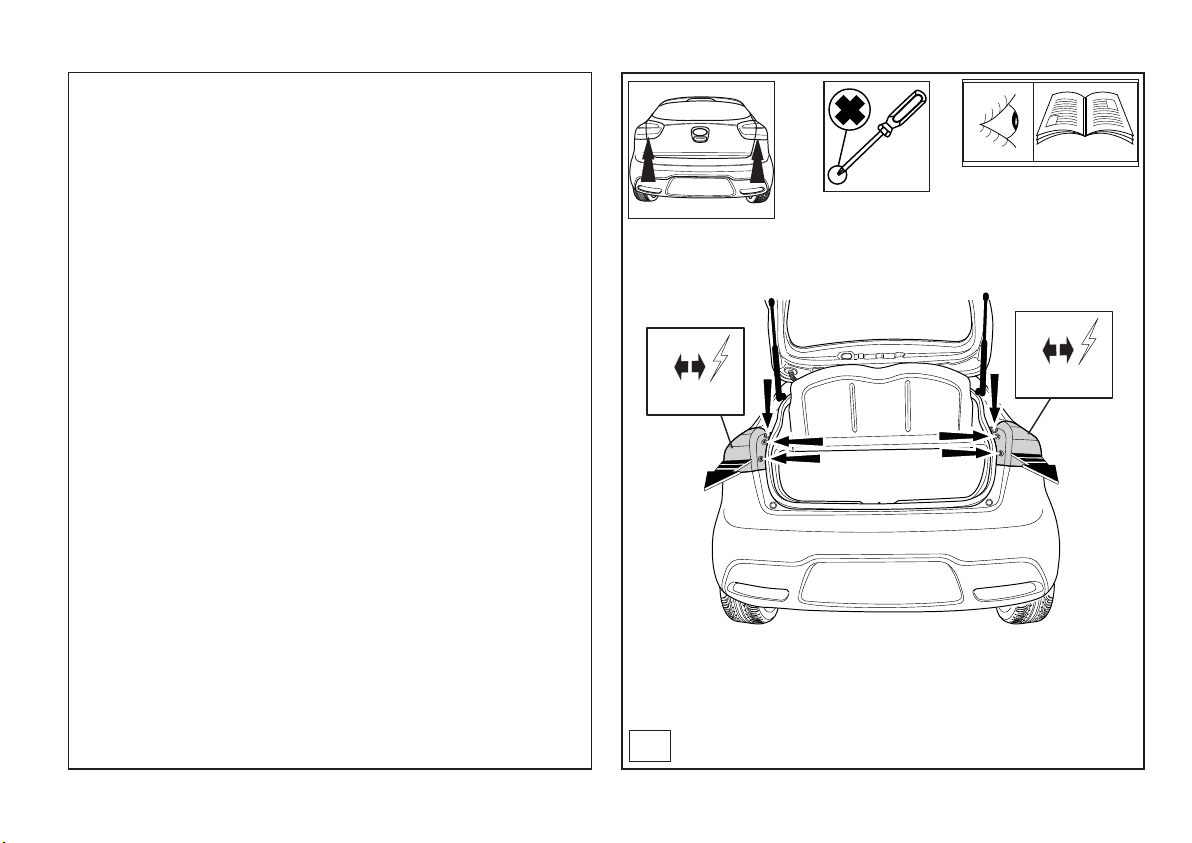

2
3
13

© 547570/16-02-2015/8

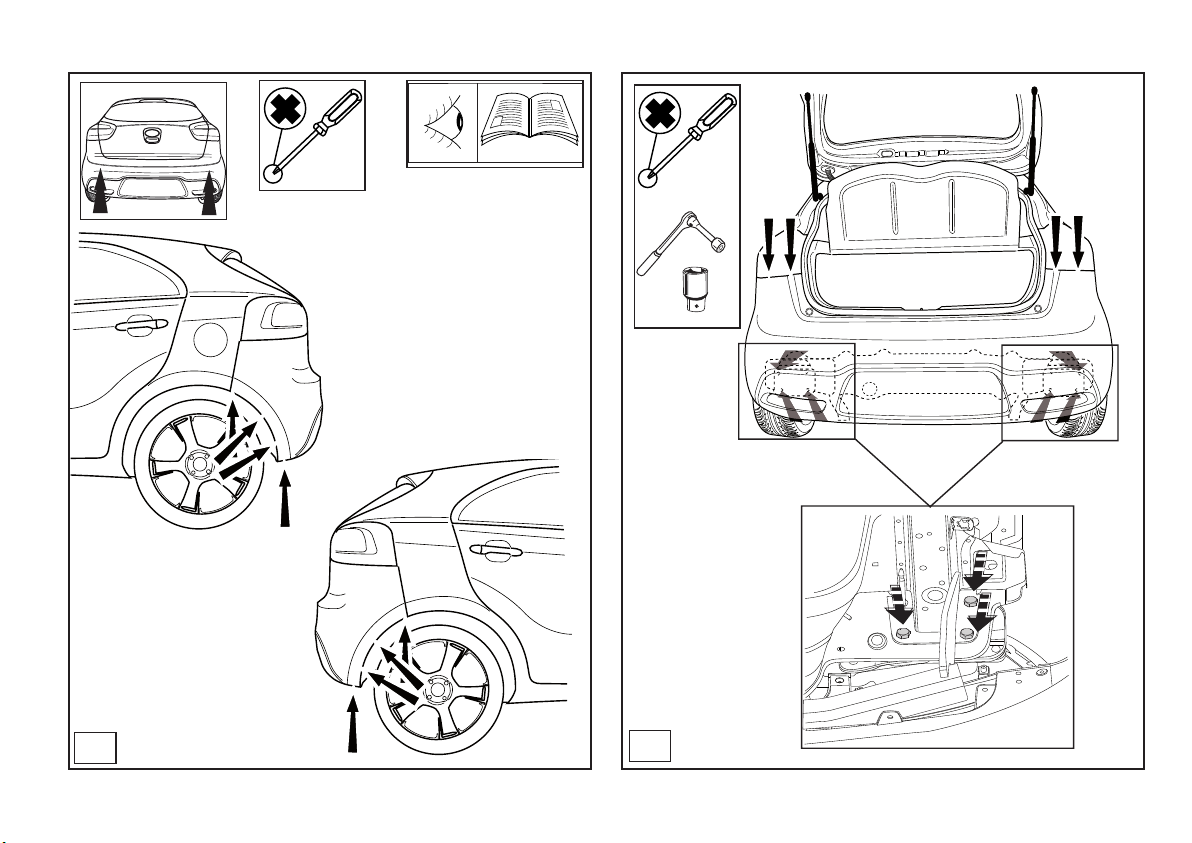

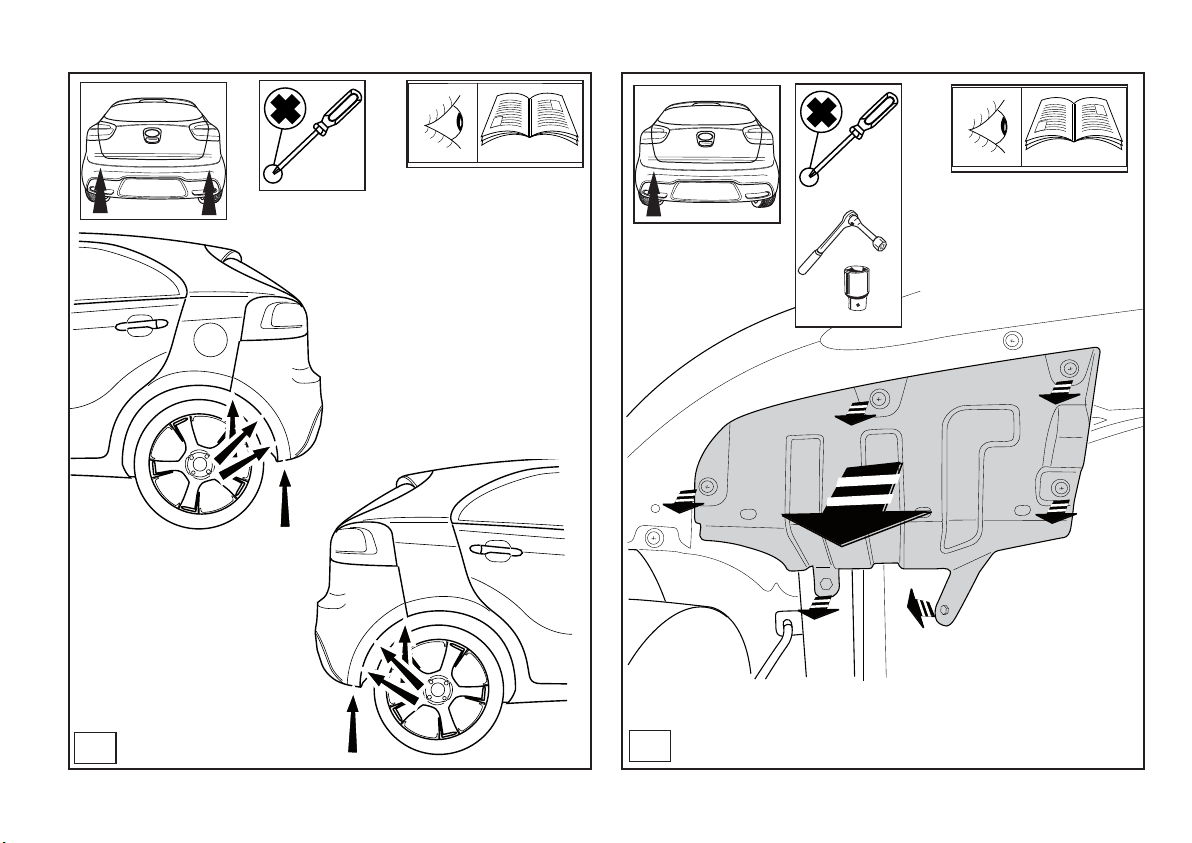

4
17
Disconnect
5

© 547570/16-02-2015/9
110
120
10
0
12
6
10mm
135mm
90mm
100mm

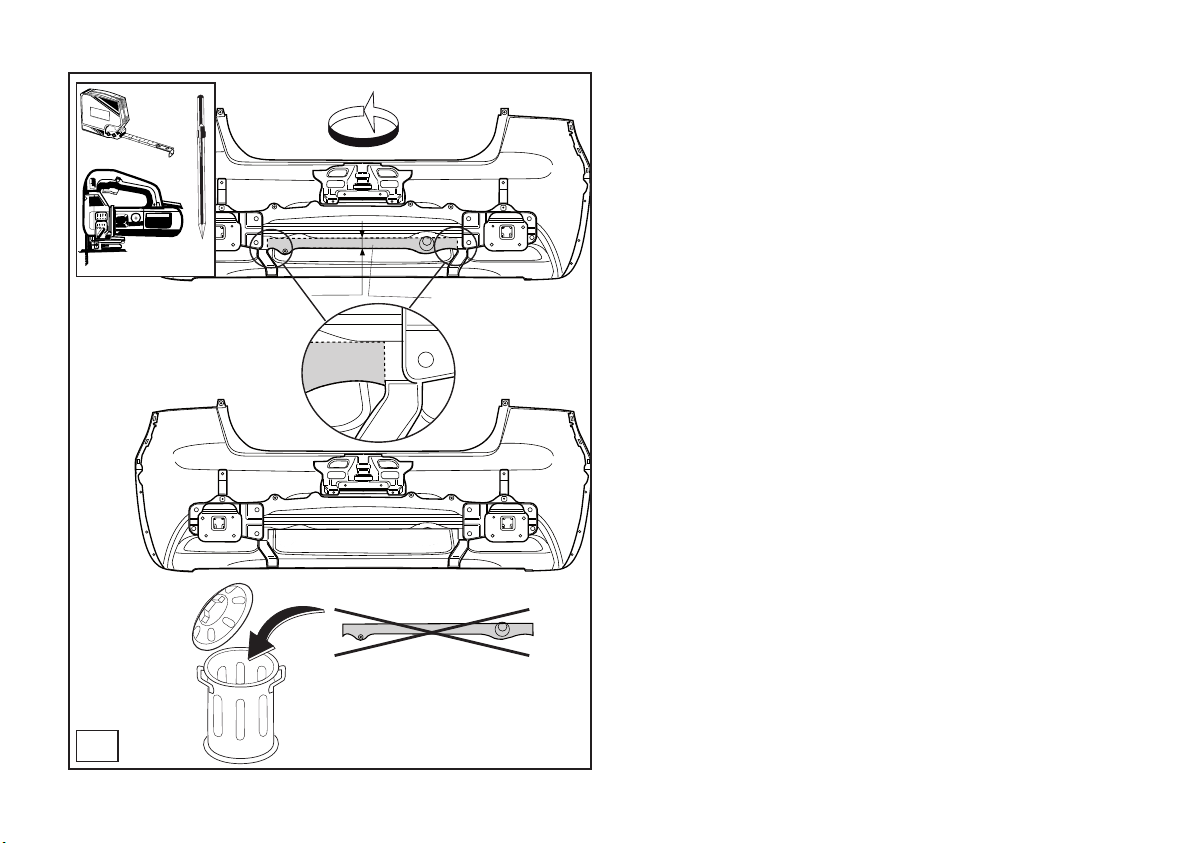

6a
Rio 2011-2014 Rio 2015->

© 547570/16-02-2015/10
25mm Cut out
7

Template 5475
© 547570/16-02-2015/11

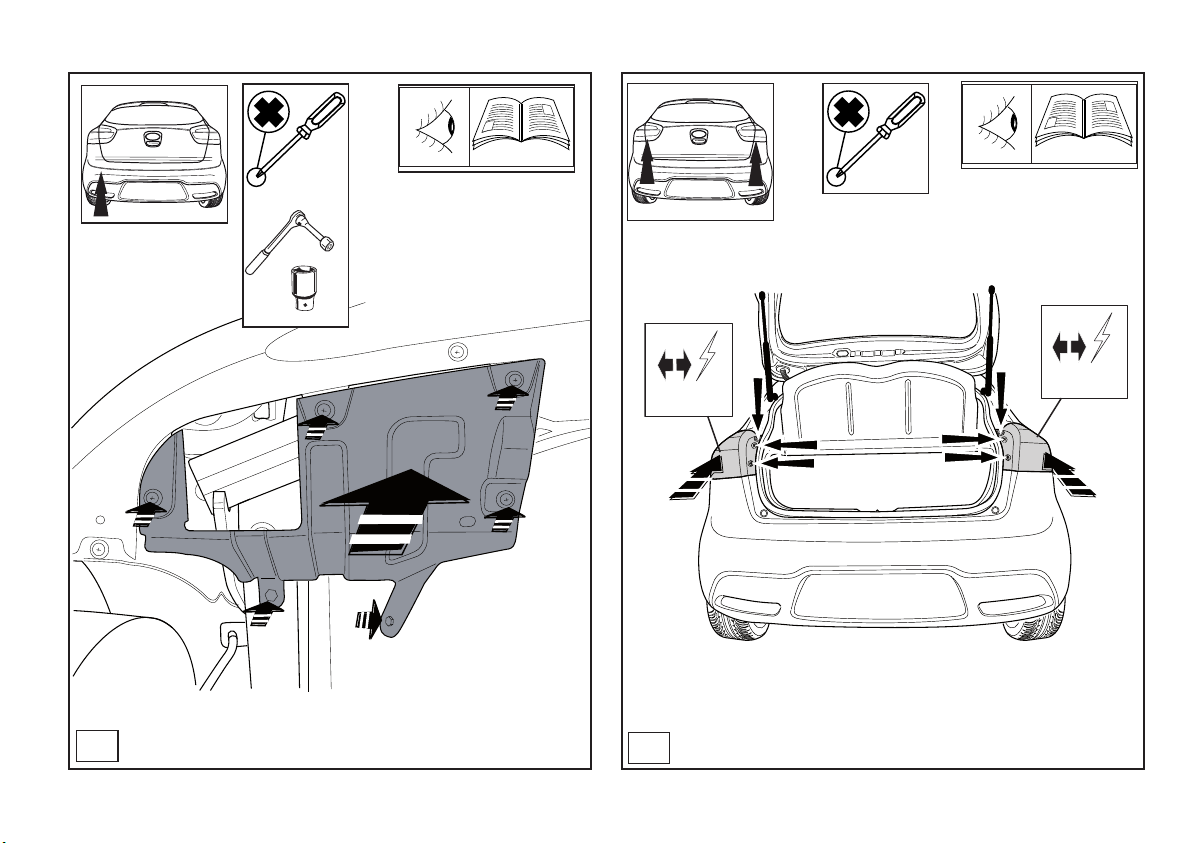

8

© 547570/16-02-2015/12

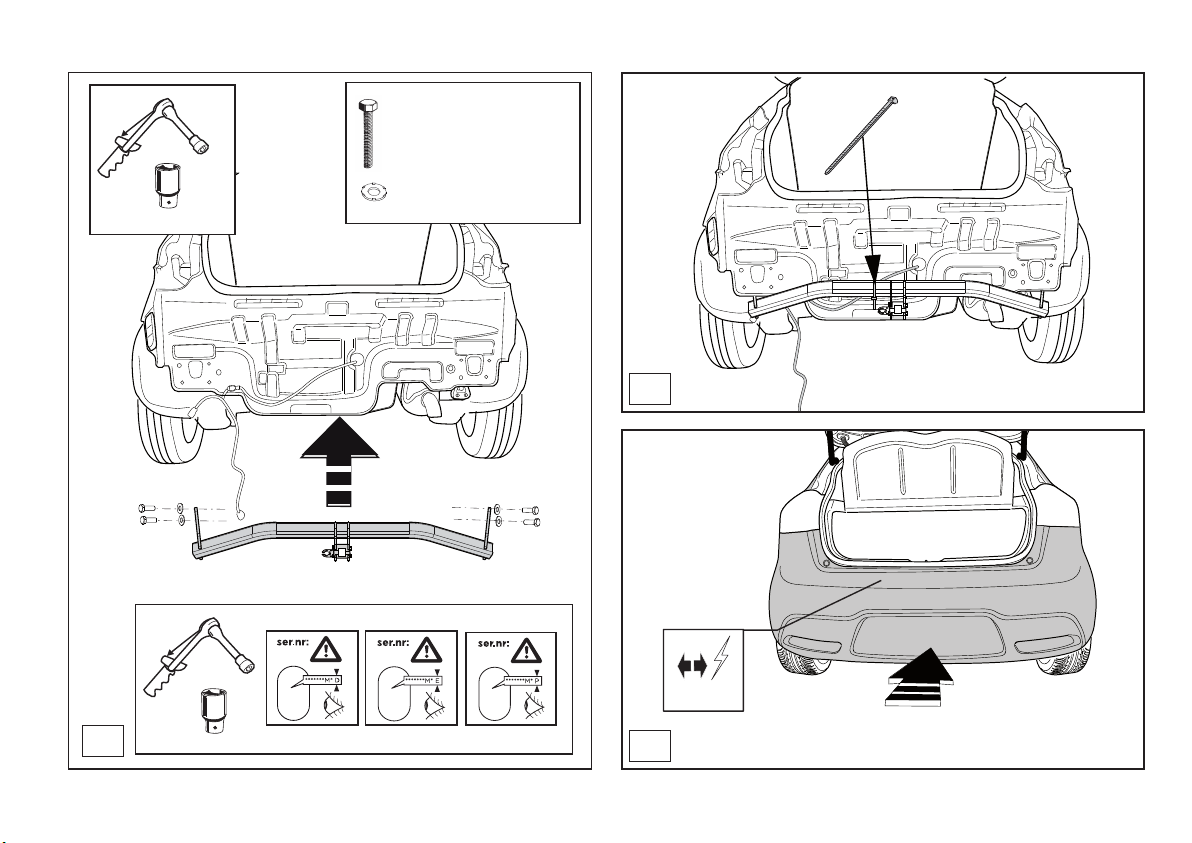

10
9
19
11
(2x) M12
(2x) M12x85 (10.9)

© 547570/16-02-2015/13
13
Connect
14
12
(4x) M12
(4x) M12x1,25X35 (8.8)
19
19

© 547570/16-02-2015/14
15
16
17

© 547570/16-02-2015/15
Connect
Connect
18
17
13

© 547570/16-02-2015/16
20
19
Y
brink.eu
C
ARL
OS
tes
t
ed
EC
9
420
approve
d
Brink BMA
Usermanual

© 547570/16-02-2015/17

© 547570/16-02-2015/18
Dispositivo di traino tipo: 5475
Per autoveicoli: Kia Rio; 2011 ->
Tipo funzionale: UB ????? ??????
Classe e tipo di attacco: A50-X
Omologazione:
E11 55R 018179
Valore D: 6,6 kN
Carico Verticale max. S: 50 kg
Larghezza rimorchiabile per Caravan e T.A.T.S.: 2,45m vedere CARTA di CIRCOLAZIONE VEICOLO (motrice) + 70 cm = ..arrotondare ai 5 cm
superiore (vedi D.M.28/05/85)
Massa rimorchiabile: vedi carta di circolazione dell’ autoveicolo
Per verificare l’idoneità del dispositivo di traino omologato a norma CEE 94/20,
all’installazione sulla vettura su cui si intende procedere al montaggio, compila-
re la seguente formula (se necessario declassare la massa rimorchiabile):
dove: T= Massa Complessiva Max. della motrice (in kg) C= Massa Rimorchiabile Max. della motrice (in kg)
DA COMPILARE PER IL COLLAUDO
DICHIARAZI NE DI C RRETT M NTAGGI : la sottoscritta Ditta dichiara di aver montato in maniera corretta ed in conformit⁄ alle prescrizioni sia del
costruttore del veicolo che del costruttore del dispositivo stesso il seguente dispositivo di attacco meccanico:
tipo:..........................................................................................
Il dispositivo di attacco sopra indicato è stato installato su autoveicolo
modello:...................................................................................
targa:........................................................................................
Data:.........................................................................................
Si dichiara inoltre di aver informato l’utente del veicolo sull’US e MANUTENZI NE del dispositivo stesso.
TIMBR e FIRMA
≤ 6,6 kN

130 35
100
Bumper edge
Middle bumper
Cut out
Template 5475
Place on outside bumper
Rio 2011-2014
