Brink 6284 User manual

Kia
•Niro 6/2016->
Towbar
6284
Your erfect fit
brink.eu
(NL) “Beste klant,
Dank u voor de aanschaf van dit Brink kwaliteitsproduct.
Het kan zijn dat u in deze handleiding verwijzingen tegen komt in
tekst of beeld naar het merk Thule. Graag willen wij u er op wijzen
dat per oktober 2014 de naam van het bedrijf Thule Towing
Systems B.V. is gewijzigd in Brink Towing Systems B.V. In voorko-
mende gevallen kunt u het merk en bedrijfsnaam ‘Thule’ dan ook
lezen als ‘Brink’. Dank voor uw begrip.
Brink Towing Systems B.V.
(GB) "Dear Customer,
Thank you for purchasing this quality Brink product. It may be the
case that you come across image or textual references in this ma-
nual to the Thule brand. We would like inform you that as of
October 2014, the name of the company Thule Towing Systems
B.V. has been changed to Brink Towing Systems B.V. In future,
you should therefore read any instances of the Thule brand or
company name as Brink. Thank you for your understanding.
Brink Towing Systems B.V.
(D) „Sehr geehrter Kunde, sehr geehrte Kundin,
Vielen Dank, dass Sie sich für dieses Qualitätsprodukt von Brink
entschieden haben. Es ist möglich, dass Sie in diesem Handbuch
Abbildungen oder Angaben finden, die sich auf die Marke Thule
beziehen.
Wir möchten Sie gerne darüber informieren, dass ab Oktober
2014 der Name des nternehmens Thule Towing Systems B.V. in
Brink Towing Systems B.V. geändert wurde. Wenn Sie zukünftig
die Bezeichnung oder Marke Thule sehen, bezieht sich dies auf
Brink. Vielen Dank für Ihr Verständnis.
Brink Towing Systems B.V.
(F) Cher client,
Nous vous remercions d'avoir choisi ce produit Brink. Il est possi-
ble que vous rencontriez la marque Thule au travers des images
ou des références textuelles du présent manuel. Nous souhai-
tons vous informer que depuis octobre 2014, le nom de la société
Thule Towing Systems a été modifié en Brink Towing Systems
B.V. À l'avenir, toute mention faite de la marque ou de la société
Thule devra donc se lire Brink. Nous vous remercions de votre
compréhension.
Brink Towing Systems B.V.
(S) Bästa kund,
Tack för att du köpt denna kvalitetsprodukt från Brink. Det kan
hända att du stöter på bild- eller textreferenser till märket Thule
i den här manualen. Vi skulle vilja informera om att Thule Towing
Systems B.V. från och med oktober 2014 har bytt namn till Brink
Towing Systems B.V. Därmed ska alla förekomster av Thule läsas
som Brink. Vi ber om överseende med detta och tackar för din
förståelse.
Brink Towing Systems B.V.
(DK) "Kære kunde
Tak, fordi du har købt dette kvalitetsprodukt fra Brink. I denne
vejledning vil du muligvis støde på billeder eller tekstmæssige re-
ferencer til varemærket Thule. Vi vil gerne informere dig om, at
navnet på virksomheden Thule Towing Systems B.V. fra og med
oktober 2014 er blevet ændret til Brink Towing Systems B.V.
Fremover skal du derfor læse alle forekomster af Thule-va-
remærket eller firmanavnet som Brink. Tak for din forståelse.
Brink Towing Systems B.V.
(E) "Estimado/a cliente:
Muchas gracias por adquirir este producto Brink de alta calidad.
Es posible que encuentre en este manual referencias textuales o
imágenes relativas a la marca Thule. Nos gustaría informarle de
que, a partir de octubre de 2014, el nombre de la empresa Thule
Towing Systems B.V. ha cambiado a Brink Towing Systems B.V.
Por lo tanto, de aquí en adelante, todas las alusiones a la marca
Thule deben entenderse como referencias a la marca Brink.
Gracias por su comprensión.
Brink Towing Systems B.V.
(I) "Egregio Cliente,
La ringraziamo per aver acquistato questo eccellente prodotto
Brink. È possibile che il presente manuale presenti dei riferimenti
testuali o visivi al marchio Thule. Desideriamo informarLa che dal
mese di ottobre 2014, il nome della società Thule Towing
Systems B.V. è variato in Brink Towing Systems B.V. In futuro per-
tanto tutti i riferimenti al marchio Thule o al nome della società
indicheranno di fatto la società Brink. La ringraziamo per la colla-
borazione.
Brink Towing Systems B.V.
(PL) Szanowny Kliencie!
Dziękujemy za zakup wysokiej jakości produktu firmy Brink. W ni-
niejszej instrukcji mogą się znajdować graficzne lub tekstowe od-
niesienia do marki Thule. Pragniemy poinformować, że od paźd-
ziernika 2014 roku spółka Thule Towing Systems B.V. zmieniła
nazwę na Brink Towing Systems B.V. Dlatego wszelkie wzmianki
o marce Thule teraz odnoszą się do marki Brink. Dziękujemy za
wyrozumiałość.
Brink Towing Systems B.V.
(SF) "Arvoisa asiakas,
Kiitämme laadukkaan Brink-tuotteen hankinnasta. Tässä käyt-
töohjeessa saattaa olla kuvia tai tekstiviitteitä, jotka koskevat
Thule-merkkiä. Haluamme ilmoittaa teille, että lokakuussa 2014
Thule Towing Systems B.V. on muuttanut nimekseen Brink
Towing Systems B.V. Tulevaisuudessa kaikki kaikki viittaukset
Thule-merkkiin muutetaan Brink-merkiksi. Kiitämme ymmärtä-
myksestänne.
Brink Towing Systems B.V.
(CZ) „Vážený zákazníku,
děkujeme Vám, že jste si zakoupil tento kvalitní výrobek značky
Brink.
Možná jste v tomto návodu narazil na obrázek nebo textové od-
kazy se značkou Thule. Chtěli bychom Vás informovat, že od října
2014 byl název společnosti Thule Towing Systems B.V. změněn
na Brink Towing Systems B.V. V budoucnu byste proto měl brát
všechny odkazy na značku nebo název firmy Thule tak, že se jedná
o značku Brink. Děkujeme Vám za Vaše pochopení.
Brink Towing Systems B.V.
(H) Tisztelt Ügyfelünk!
Köszönjük, hogy a Brink minőségi termékét választotta.
Előfordulhat, hogy az útmutatóban található képeken vagy szö-
vegekben a Thule márkára való hivatkozást talál. Tájékoztatjuk,
hogy 2014 októberétől a Thule Towing Systems B.V. vállalat neve
Brink Towing Systems B.V. lett. Ezért, ha a jövőben a Thule
márkára vagy vállalatra való hivatkozást talál, azok a Brinkre vo-
natkoznak. Megértését köszönjük!
Brink Towing Systems B.V.
(RUS) Уважаемый покупатель!
Благодарим Вас за приобретение высококачественного из-
делия Brink. В данном руководстве Вам могут встретиться ил-
люстрации или текст со ссылкой на бренд Thule. Сообщаем
Вам, что с октября 2014 г. компания Thule Towing Systems B.V.
изменила свое название на Brink Towing Systems B.V. В даль-
нейшем все упоминания бренда или названия компании
Thule следует воспринимать как Brink. Спасибо за понима-
ние!
Brink Towing Systems B.V.
Montagehandleiding
Fitting instructions
Montageanleitung
Instructions de montage
Monteringsanvisningar
Montagevejledning
Instrucciones de montaje
Istruzioni per il montaggio
Instrukcja montażu
Asennusohjeet
Pokyny k montáži
Szerelési útmutat
Руководство для монтажа
NL
GB
D
F
S
DK
E
I
PL
SF
CZ
H
R S
Your erfect fit
brink.eu
Bri k omslag 2015 [disclamer] (9601002)_Bri k omslag 2015 09-02-15 13:55 Pagi a 1

© 628470/20-05-2017/2
tested
euro
Approved
Approved
Approved
E11 55R 0110923
ECE R55
Couplingsclass: A50-X
8,15 kN
0km
+
1000km
Copy of manufacturers plate
Copy of manufacturers plate
12
kg
kg ?
kg
Copy of manufacturersplate
8.8
10
10.9
D-Value:
Max. vertical load :
100 kg

628480
M10x1,25x40
70Nm
M10x1,25x40
70Nm
M12x40 (10.9)
110Nm
M12x65 (10.9)
110Nm
M10x1,25x40
70Nm
M12x65 (10.9)
110Nm
A
J
F
C
E
J
D
F
I
I
H
G
B
6284/5
6284/3
6284/3
6284/4
6284/2
9520092
9530920
© 628470/20-05-2017/3

628480
M10x1,25x40
70Nm
M10x1,25x40
70Nm
M12x40 (10.9)
95Nm
M12x65 (10.9)
95Nm
M10x1,25x40
70Nm
M12x65 (10.9)
95Nm
A
J
F
C
E
J
D
F
I
I
H
G
B
6284/5
6284/3
6284/3
6284/4
6284/2
9520092
9530920
© 628470/20-05-2017/4

MONTAGEHANDLEIDING:
Voordat u met de montage begint dient u op het typeplaatje te kijken
welke schets in de handleiding van toepassing is.
1. Demonteer de kunststof beschermkap.
Demonteer het aangegeven deel.
Demonteer het laatste gedeelte van het uitlaatsysteem. Zie figuur 1.

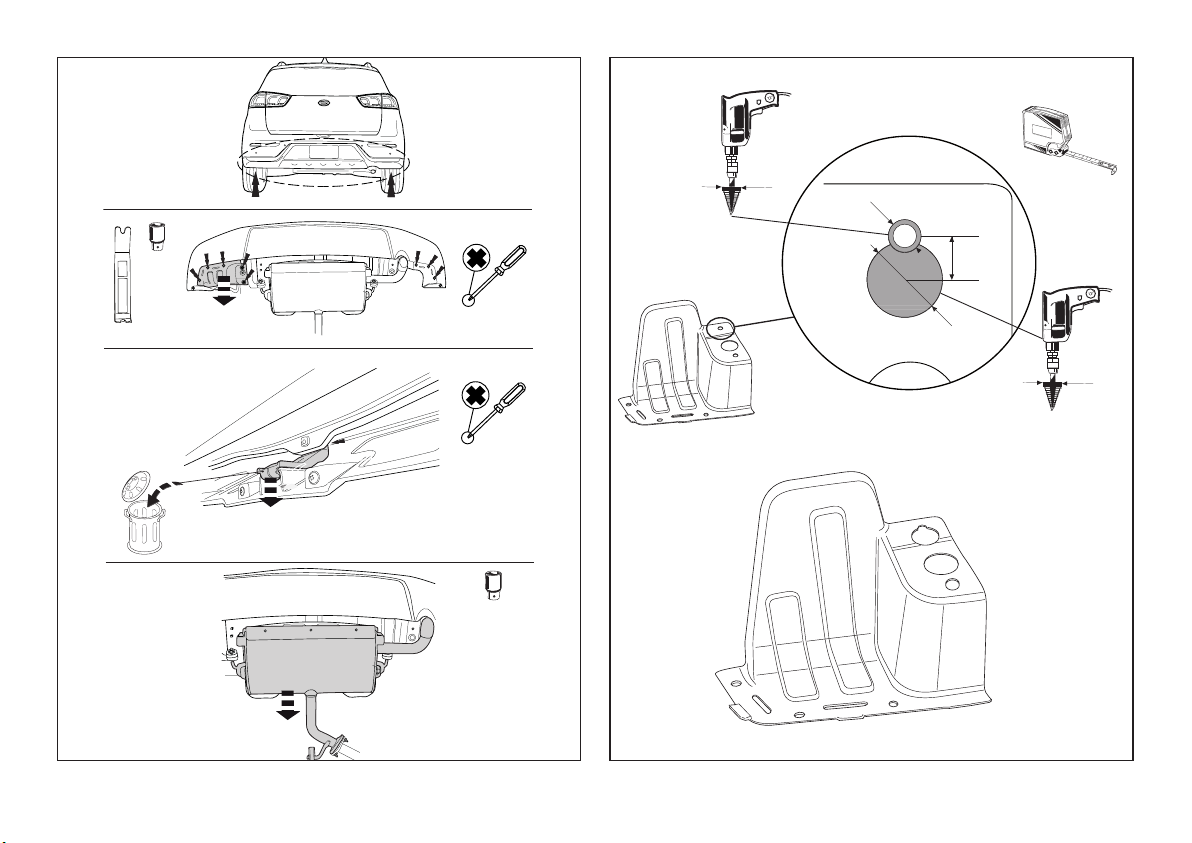

2. Boor in de kunststof kap de gaten L en M zie fig. 2.
3. Zaag overeenkomstig figuur 3 het aangegeven deel uit.
4. Verwijder op de contactvlakken van de trekhaak met het voertuig de
aanwezige kit of wax.
5. Plaats de steunen A en B inclusief vulplaten J en bevestig deze op de
punten C en D, monteer het geheel los-vast.
6. Monteer de dwarsbalk E tussen de steunen A en B op de punten F,
monteer het geheel handvast.
7. Draai alle bouten en moeren overeenkomstig schets vast.
8. Monteer het verwijderde.
9. Monteer de kogelstang inclusief stekkerplaat H op de punten I.
10. Draai alle bouten en moeren overeenkomstig schets vast.
Raadpleeg voor demontage en montage van voertuigonderdelen het
werkplaatshandboek.
Raadpleeg voor montage en bevestigingsmiddelen de schets.
Raadpleeg voor montage en demontage van het afneembare kogelsys-
teem de bijgevoegde montagehandleiding.
BELANGRIJK:
* Voor eventueel noodzakelijke aanpassing(en) “van het voertuig” dient
men de dealer te raadplegen.
* Indien op de bevestigingspunten een bitumen of anti-dreunlaag aanwe-
zig is, dient deze verwijderd te worden.
* Voor de max. toegestane massa, welke uw auto mag trekken, dient u uw
dealer te raadplegen.
* Bij het boren dient men er zorg voor te dragen, dat electriciteits-,
rem- en brandstofleidingen niet worden geraakt.
* Verwijder "indien aanwezig" de plastik dopjes uit de puntlasmoeren.
* Deze handleiding dient na montage bij de voertuigpapieren gevoegd te
worden.
* Brink Towing Systems B.V. is niet aansprakelijk voor de schade die het
direct of indirect gevolg is van onjuiste montage, daaronder begrepen
gebruik van niet-geschikte gereedschappen en het gebruik van andere
dan de voorgeschreven montagewijze en middelen, dan wel onjuiste
interpretatie van dit onderhavig montagevoorschrift.
FITTING INSTRUCTIONS:
Before you start the fitting you must check the type plate to determine
which sketch, in the fitting instruction, is applicable.
1. Remove the plastic protective caps.
Remove the part indicated.
Detach the last section from the exhaust system. See figure 1.
2. Drill the holes L and M in the plastic cap. See fig. 2.
3. Saw out the indicated section in accordance with figure 3.
4. Remove any wax or glue present where the tow bar is in contact with
the vehicle.
5. Position the supports A and B including spacer plates J and attach
them at points C and D, then fit the whole thing without fully tighten-
ing.
6. Fit the cross beam E between supports A and B at points F and fit the
whole thing finger-tight.
7. Tighten all nuts and bolts to the torque indicated in the drawing.
© 628470/20-05-2017/5
NL
GB

8. Fit the section removed.
9. Fit the ball hitch , including socket plate H at points I.
10. Tighten all nuts and bolts to the torque indicated in the drawing.
For dismantling and fitting the vehicle parts, see the site handbook.
For fitting instructions and attachment method, see drawing.
See the assembly manual supplied for instructions on fitting the remo-
vable ball system.
NOTE:
* Should this installation process entail the cutting of the bumper –
conformation MUST be obtained by the installation engineer of the
customer’s acceptance prior to completion. Brink Towing Systems
B.V. do not accept responsibility for any matters arising as a result of
this miscommunication.
*All measurements are in mm!
* The dealer should be consulted for possible necessary adjustment(s) "of
the vehicle".
* Remove the insulating material from the contact area of the fitting
points.
* Consult your dealer for the maximum tolerated pull weight and ball hitch
pressure of your vehicle.
* Do not drill through electrical-, brake- or fuellines.
* Remove (if present) the plastic caps from the spot welding nuts.
* This fitting instruction has to be enclosed in the vehicle documents after
fitting the towbar.
* Brink Towing Systems B.V. is not liable for damage caused directly or
indirectly by incorrect assembly, including the use of unsuitable tools,
the use of other assembly methods and means than the ones outlined,
and the incorrect interpretation of these assembly instructions.
MONTAGEANLEITUNG:
Vor Beginn des Einbaus ist anhand der Typplakette der Anhängerkupp -
lung festzustellen, welche Einbauskizze in dieser Montageanleit -
ung die richtige ist.
1. Die Kunststoffschutzkappen abmontieren.
Den angegebenen Teil abmontieren.
Den hintersten Teil des Auspuffsystems abmontieren.
Siehe Abbildung 1
2. Bohren Sie die Löcher L und M in die Kunststoffkappe, s. Abb. 2.
3. Abb. 3 das angegebene Teil herausschneiden.
4. Bei den Berührungsflächen der Anhängervorrichtung mit dem
Fahrzeug den vorhandenen Kitt oder das Wachs entfernen.
5. Die Halterungen A und B einschließlich Füllplatten J anlegen und bei
den Punkten C und D befestigen. Alles halbfest montieren.
6. Den Querträger E zwischen den Halterungen A und B bei den Punkten
F halbfest anbringen.
7. Alle Schrauben und Muttern gemäß den Angaben in der Abbildung
festdrehen.
8. Das Entfernte montieren.
9. Die Kugelstange einschließlich Steckdosenplatte H bei den Punkten I
montieren
10. Alle Schrauben und Muttern gemäß den Angaben in der Abbildung
festdrehen.
Für die Demontage und Montage von Fahrzeugteilen das erkstatt-
Handbuch zu Rate ziehen.
Für die Montage und die Befestigungsmittel die Einbauskizze zu Rate
ziehen.
Für die Montage und Demontage des abnehmbaren Kugelsystems die
© 628470/20-05-2017/6
D

beiliegende Montageanleitung zu Rate ziehen.
HINWEISE:
* Für (eine) eventuell erforderliche Anpassung(en) "des Fahrzeugs" ist der
Händler zu Rate zu ziehen.
* Im Bereich der Anlageflächen muß Unterbodenschutz, Hohlraumkon ser -
vierung (Wachs) und Antidröhnmaterial entfernt werden.
* Vor dem Bohren prüfen, daß keine, dort eventuell vorhandene
Leitungen beschädigt werden können.
* Alle Bohrspäne entfernen und gebohrte Löcher gegen Korrosion schüt-
zen.
* Entfernen Sie "falls vorhanden", die Plastikkappen von den Punkt -
schweiß muttern.
* Für das höchstzulässige Zuggewicht und der erlaubte Kugeldruck Ihres
Fahrzeugs ist IhrHändler zu befragen.
* Die Quetschmuttern müssen nach einem späteren lösen der Muttern
gegen neue ausgetauscht werden, da ansonsten die Sicherungs wirkung
nicht mehr garantiert ist!
* Brink Towing Systems B.V. haftet nicht für Schäden, die als direkte oder
indirekte Folge einer nicht ordnungsgemäßen Montage auftreten,
darunter fallen auch die Benutzung von ungeeigneten Werkzeugen,
andere als die vorgeschriebenen Montageverfahren und Montagemittel
sowie eine fehlerhafte Interpretation der betreffenden Montage -
anweisung.
INSTRUCTIONS DE MONTAGE:
Avant de commencer le montage veuillez,  vérifier la plaque signalé-
tique de l’attelage afin de d’identifierr l’illustration correspondante
dans la notice de montage.
1. Démonter les caches de protection en plastique.
Démonter la partie indiquée.
Démonter la dernière partie de l'échappement. Voir la figure 1.
2. Percer dans le capuchon en plastique les trous L et M voir fig.2.
3. Scier la partie indiquée conformément à la figure 3.
4. Retirer le mastic ou la cire qui se trouve sur les surfaces de contact de
l'attache-remorque avec le véhicule.
5. Positionner les supports A et B y compris les plaquettes de calage J et
les fixer à l’emplacement des points C et D, monter l’ensemble sans
serrer.
6. Monter la barre transversale E entre les supports A et B sur les points
F, monter l’ensemble sans serrer.
7. Serrer tous les boulons et écrous conformément au schéma.
8. Monter ce qui a été retiré.
9. Monter la barre de la rotule y compris la prise électrique H sur les
points I.
10. Serrer tous les boulons et écrous conformément au schéma.
Pour le montage et le démontage des pièces du véhicule, consulter la
notice du fabricant.
Consulter le croquis pour voir le montage et les moyens de fixation.
Pour le montage et le démontage de la rotule amovible, consulter la
notice de montage jointe.
REMARQUE:
* Pour une/des adaptations indispensables sur le véhicule, veuillez consul-
ter le concessionnaire.
* Enlever la couche de bitume ou d'anti-tremblement qui recouvre éventu-
ellement les points de fixation.
* Pour connaître le poids de traction maximum et le poids en flèche sur la
rotule autorisée du véhicule, veuillez consulter votre concessionnaire.
© 628470/20-05-2017/7
F

* Veiller en perçant à ne pas endommager les conduites de électrique,
de frein et de carburant.
* Retirer "si présents" les embouts en plastique des écrous de soudure par
point.
* Cette notice de montage doit être conervée à bord du véhicule après
montage de l'attelage.
* Brink Towing Systems B.V. décline toute responsabilité pour les domma-
ges qui pourraient directement ou indirectement résulter d’un montage
incorrect, y compris l’utilisation d’outils inappropriés et l’utilisation d’un
mode d’emploi et de moyens autres que ceux prescrits, ou bien résulter
d’une interprétation inexacte des présentes instructions de montage.
MONTERINGSANVISNINGAR:
Innan du startar monteringen måste du kontrollera typskylten för att
kunna bedöma vilken skiss i monteringsanvisningen som ska använ-
das.
1. Demontera skyddskåporna av plast.
Demontera den angivna delen.
Demontera den bakersta delen av avgassystemet. Se figur 1.
2. Borra hålen L och M i plastkåpan. Se fig. 2.
3. Såga ut de angivna delarna enligt figur 3.
4. Avlägsna all beläggning eller vax från dragkrokens kontaktytor med
fordonet.
5. Placera stöden A och B inklusive fyllnadsplattor J och fäst dem vid
punkterna C och D, fäst sedan det hela utan att dra åt ordentligt.
6. Fäst tvärbalk E mellan hållarna A och B vid punkterna F utan att dra åt
helt.
7. Momentdra alla skruvar och muttrar enligt figuren.
8. Montera det som avlägsnats.
9. Montera kulstången inklusive kontaktplattan H vid punkterna I.
10. Momentdra alla skruvar och muttrar enligt figuren.
Se verkstadshandboken för demontering och montering av fordonets
delar.
Se figuren för montering och monteringsmaterial.
Se de bifogade monteringsanvisningarna för montering och demonte-
ring av det löstagbara kulsystemet.
OBS:
* Kontakta återförsäljaren om fordonet eventuellt bör modifieras.
* Om det finns ett bitumen- eller stötdämpande lager vid kontaktytor skall
detta avlägsnas.
* Kontakta din återförsäljare för ditt fordons max. dragvikt och tillåtna kul-
tryck.
* Vid borrning skall man se till att elektrisk-, broms- og bränsleledning-
arna inte skadas.
* Avlägsna de små plastlocken - om dessa finns - från punktsvetsmuttrar-
na.
* Efter att draget är monterat, placera monteringsanvisningen tillsam-
mans med bilens övriga dokument.
* Brink Towing Systems B.V. är inte ansvariga för skada som orsakats direkt
eller indirekt av felaktig montering, inklusive användning av olämpliga
verktyg, andra monteringsmetoder och processer än de som beskrivs,
samt felaktig tolkning av dessa monteringsinstruktioner.
MONTAGEVEJLEDNING:
For at vælge rigtigt spændingsmoment, er det vigtigt at aflæse serie-
nummeret på typepladen, for at kunne vælge hvilket af de med-
sendte diagrammer der skal anvendes.
© 628470/20-05-2017/8
S
DK

1. Demonter kunststofbeskyttelseskapperne.
Demonter den angivne del.
Demonter den sidste del på udstødningssystemet. Se fig. 1.
2. Bor hullerne L og M i kunststofhætten. Jævnfør fig. 2.
3. Sav den markerede del ud ifølge figur 3.
4. Fjern ved kontaktområder mellem køretøjet og anhængertrækket det
tilstedeværende kit eller voks.
5. Anbring støtterne A og B inklusiv udfyldningsplader J og monter disse
ved punkterne C og D; monter det hele manuelt.
6. Monter tværvangen E mellem beslagene A og B på punkterne F, fast-
gør det hele med håndkraft.
7. Spænd alle bolte og møtrikker ifølge tegningen.
8. Monter de fjernede dele.
9. Monter kuglestangen , inklusive kontaktplade H på punkterne I.
10. Spænd alle bolte og møtrikker ifølge tegningen.
Rådfør værkstedshåndbogen for demontering og montage af dele til
køretøjet
Rådfør for montage og montagemidler skitsen.
Rådfør for montage og demontering af det aftagelige kuglesystem den
vedlagte montagevejledning.
BEMÆRK:
* Kontakt forhandleren i forbindelse med eventuelle påkrævede
ændring(er) på køretøjet.
* Undervognsbehandlingen skal fjernes de steder hvor trækket ligger an
mod bilen.
* Kontakt Deres forhandler for oplysninger om den maksimale trækkraft
og det tilladte kugletryk.
* Vær forsigtig ikke at bore i ledninger-,bremse elller benzinslange
* Fjern plasticpropperne "om de findes" fra de punktsvejsede m¢trikker.
* Brink Towing Systems B.V. er ikke ansvarlig for skade der direkte eller
indirekte er forårsaget af forkert montage, herunder også iberegnet
brug af forkert værktøj og anvendelse af anden montagemetode og
andre montagemidler end de foreskrevne samt fejltolkning af den med-
følgende montagevejledning.
* DENNE MONTERIN SVEJLEDNIN SKAL MEDBRIN ES VED SYN.
INSTRUCCIONES DE MONTAJE:
Antes de comenzar el montaje por favor, verifique la placa descriptiva
del enganche con el fin de determinar la figura correspondiente en
la reseña de montaje.
1. Desmontar las cubiertas protectoras sintéticas.
Desmontar la parte indicada.
Desmontar la última parte del sistema de escape. Véase la figura 1.
2. Perfore los orificios L y M en la tapa de plástico. Vea la fig. 3.
3. Corte la sección indicada según se muestra en la figura 2.
4. Retirar a la altura de las superficies de contacto del gancho de remol-
que con el vehículo el pegamento o la cera existentes.
5. Colocar los soportes A y B inclusive placas espaciadoras J y fijarlos a la
altura de los puntos C y D, montar el conjunto sin apretar mucho.
6. Coloque la viga transversal E entre los soportes A y B en los puntos F y
colóquelo todo apretando a mano.
7. Apretar todos los tornillos y tuercas de acuerdo con los puntos del grá-
fico.
8. Montar lo retirado.
9. Montar la barra de la bola inclusive placa enchufe H en los puntos I.
10. Apretar todos los tornillos y tuercas de acuerdo con los puntos del grá-
fico.
© 628470/20-05-2017/9
E

Consultar el manual de instalación de taller para el desmontaje y mon-
taje de piezas del vehículo.
Consultar el croquis para el montaje y medios de fijación.
Consultar para el montaje y desmontaje del sistema de la bola extraíble
las instrucciones de montaje adjuntas.
N.B.:
* Para (una) eventual(es) adaptación(es) 'del vehículo' consúltese al conce-
sionario.
* Si en los puntos de fijación hay una capa de betún o anti-choque hay que
quitarla.
* Consulte a su concesionario para el peso máximo de tracción y la presión
de la bola admitida de su vehículo.
* No agujerear cable de eléctrico, tubos de freno o gasolina"
* Retirar, si presentes, los capuchones de plástico de las tuercas de solda-
dura por punto.
* uarde estas instucciones junto a la documentación del veículo después
del montaje del enganche.
* Brink Towing Systems B.V. no se responsabiliza por daños causados,
directa o indirectamente, por un montaje incorrecto, incluyendo el uso
de herramientas inadecuadas, por el uso de métodos de montaje y medi-
os distintos a los indicados y por la interpretación incorrecta de estas
instrucciones de montaje.
ISTRUZIONI PER IL MONTAGGIO:
Prima di iniziare il montaggio verificare la terghetta identificativa per
determinare quale disegno, presente nelle istruzioni, è applicabile.
1. Smontare le calotte di protezione in plastica.
Smontare il pezzo indicato.
Smontare la parte esterna del sistema di scarico. Vedi figura 1.
2. Praticare i fori L e M nel tappo di plastica. Vedi fig. 2.
3. Segare via la parte indicata in figura 3.
4. Rimuovere il mastice o la cera presenti sulle superfici di contatto del
gancio traino con il veicolo.
5. Posizionare i sostegni A e B applicando le piastre di riempimento J e fis-
sarli manualmente in corrispondenza dei punti C e D.
6. Montare la traversa E tra i sostegni A e B e fissarla manualmente in cor-
rispondenza dei punti F.
7. Serrare tutti i dadi e bulloni alle coppie di serraggio indicate nel disegno.
8. Montare quanto rimosso.
9. Montare l’asta della sfera , completa di piastra di contatto H in corris-
pondenza dei punti I.
10. Serrare tutti i dadi e bulloni alle coppie di serraggio indicate nel disegno.
Per lo smontaggio ed il montaggio dei componenti del veicolo con-
sultare il manuale tecnico dell’officina.
Consultare il disegno per il montaggio ed i dispositivi di fissaggio.
Per il montaggio e lo smontaggio del sistema a sfera rimovibile, consul-
tare le istruzioni di montaggio allegate.
N.B.:
* Per eventuali necessari adattamenti "del veicolo" si consiglia di consulta-
re il fornitore.
* Rimuovere lo strato di materiale isolante dai punti d'attacco.
* Per il peso complessivo trainabile della Vostra vettura, consultate il
Vostro rivenditore autorizzato.
* Praticando i fori, prestare attenzione a non danneggiare i cavi elettri-
ci, i cavi del freno e i condotti del carburante.
* Rimuovere, se presenti, i coperchietti in plastica dai dadi di saldatura per
punto.
* Questa istruzione di montaggio deve essere allegata ai documenti del
© 628470/20-05-2017/10
I

veicolo dopo l'installazione del gancio.
* Brink Towing Systems B.V. non può essere ritenuta responsabile per
eventuali danni direttamente o indirettamente dovuti ad un errato mon-
taggio, intendendo con ciò anche l'uso di attrezzi non idonei e l'uso di
metodi e mezzi di montaggio diversi da quelli prescritti, nonché all'erra-
ta interpretazione delle seguenti istruzioni di montaggio.
INSTRUKCJA MONTAŻU:
Przed rozpoczęciem montażu należy sprawdzić tabliczkę znamionową,
aby ustalić, który z rysunków znajdujących się w instrukcji mon-
tażowej należy wykorzystać.
1. Zdemontować kołpaki zabezpieczające wykonane z tworzywa
sztucznego.
Zdemontować zaznaczony odcinek.
Zdemontować ostatni odcienk rury wydechowej. Patrz rysunek 1.
2. W osłonie z tworzywa sztucznego wywierć otwory L i M, patrz rys. 2.
3. Wypiłować zgodnie z rysunkiem 3 wskazny odcinek..
4. Usunąć w miejscu powierzchni stycznych haka holowniczego z
pojazdem znajdujący się tam kit lub wosk.
5. Umieścić wsporniki A i B wraz z płytami wypełniającym J i umocować je
w punktach C i D, lekko przymocować całość.
6. Zamontować poprzecznicę E między wspornikami A i B w punktach F,
całość lekko przymocować.
7. Dokręcić wszystkie śruby i nakrętki zgodnie z rysunkiem.
8. Zamontować to co zostało usunięte.
9. Zamontować drąg kuli wraz z płytą z gniazdem wtykowym H w punk-
tach I.
10. Dokręcić wszystkie śruby i nakrętki zgodnie z rysunkiem.
Co do montażu i montowania części pojazdu zapoznać się z
podręcznikiem warsztatowym.
Co do montażu i środków montażowych zapoznać się ze schematem.
Co do montażu i demontażu zdejmowanej kuli zapoznać się z załączoną
instrukcją montażu.
WSKAZ WKI:
* Po przejechaniu 1000 km dokręcić wszystkie elementy skręcane.
* Podczas ewentualnych odwiertów upewnić się czy w pobliżu nie
znajdują się przewody instalacji elektrycznej, przewody hydrauliczne
lub przewody paliwowe.
* Wszystkie ubytki powłoki lakierniczej zabezpieczyć przed korozją.
* Należy wyjąć ewentualne plastikowe zaślepki w punktach przyspawanych
nakrętek.
* Stosować nakrętki oraz śruby gatunkowe dostarczone w komplecie.
* Utrzymywać kulę w czystości, oraz pamiętać o regularnym jej smarowa-
niu.
* Hak holowniczy zarejestrować w stacji diagnostycznej.
Zastosowanie się do powyższych wskazań gwarantuje Państwu bez-
* pieczeństwo, niezawodność i sprawność naszego wyrobu przez cały
okres jego użytkowania.
* Brink Towing Systems B.V. nie ponosi odpowiedzialności za straty ponie-
sione pośrednio lub bezpośrednio na skutek niewłaściwego montażu, w
tym użycia niewłaściwych narzędzi i sposobów montażu niezgodnych z
instrukcją, oraz niezastosowanie się do treści instrukcji.
© 628470/20-05-2017/11
PL

ASENNUSOHJEET:
Ennen asennusta selvitä tyyppikilvestä, mikä asennusohjeen piirros
koskee kyseistä autoa
1. Irrota muoviset suojakannet. .
Irrota merkitty osa.
Irrota pakoputkijärjestelmän viimeinen osa. Ks. kuva 1
2. Poraa muovipäällykseen reiät L ja M, katso kuva 2.
3. Sahaa merkitty osa irti kuvan 3 mukaisesti.
4. Poista mahdollinen kitti ja vaha kohdista, joissa vetokoukku on koske-
tuksissa ajoneuvoon.
5. Aseta kannattimet A ja B sekä välikappale J ja kiinnitä ne kohtiin C ja D,
kiinnitä ne kaikki löyhästi.
6. Kiinnitä poikittaispalkki E tukien A ja B väliin kohtiin F, kiinnitä kaikki
käsin.
7. Kiristä kaikki pultit ja mutterit piirroksen mukaisesti.
8. Kiinnitä irrotetut osat.
9. Kiinnitä kuulavetolaite (hitch) sekä pistorasialevy H väliin kohtiin I.
10. Kiristä kaikki pultit ja mutterit piirroksen mukaisesti.
Ajoneuvon osien purkamis- ja asennusohjeet, ks. työpaikalla käytetty
käsikirja.
Asennus- ja kiinnityohjeet, ks. piirros.
Irrotettavan kuulajärjestelmän asennus- ja purkamisohjeet, ks. oheinen
asennusopas.
TÄRKEÄÄ:
* "Ajoneuvoa" koskevasta mahdollisesta tarpeellisesta sovellutuksesta/
sovellutuksista on kysyttävä neuvoa jälleenmyyjältä.
* Mikäli kiinnityskohdissa on bitumi- tai tärinänestokerros, se on poistettava.
* Auton vetämää sallittua enimmäiskuormitusta on tiedusteltava jälleen-
myyjältä.
* Porattaessa on huolehdittava siitä, että ei jouduta kosketuksiin
sähkö-, jarru- tai polttoainejohtojen kanssa.
* Poista, "mikäli olemassa", pistehitsausmuttereiden muovisuojukset.
* Nämä asennusohjeet on asennuksen jälkeen säilytettävä yhdessä ajoneu-
voa koskevien papereiden kanssa.
* Brink Towing Systems B.V. ei ole vastuussa vioittumisesta, joka on suo-
raan tai epäsuoraan aiheutunut väärästä asennuksesta samoin kuin sopi-
mattomien työkalujen käytöstä, muiden kuin ohjeissa mainittujen asen-
nusmenetelmien tai välineiden käytöstä sekä kyseisten asennusohjeiden
väärintulkinnasta.
POKYNY K MONTÁŽI:
Před instalací je nutno zkontrolovat typový štítek, abyste zjistili, který
nákres v pokynech pro instalaci máte použít.
1. Odstraňte plastové ochranné kryty.
Odstraňte označenou část.
Oddělte poslední část ze systému výfuku. Viz schéma 1.
2. Do umělohmotného krytu vyvrtejte otvory L a M, viz obrázek 2.
3. Vyřízněte označenou část podle obrázku 3.
4. Odstraňte jakýkoliv vosk nebo lepidlo z místa spojení tažné tyče s
vozidlem.
5. Umístěte vzpěry A a B pomocí rozpěrných trubiček J a připevněte je v
bodech C a D, pak připevněte celou tuto část aniž byste ji plně utáhli.
6. Umístěte příčný nosník E mezi podpěry A a B k bodům F a utáhněte
ručně tento celek.
7. Utáhněte všechny matice a šrouby kroutivou silou uvedenou v nákresu.
8. Připevněte odstraněnou část.
© 628470/20-05-2017/12
CZ
SF

9. Připevněte kulovou tažnou hlavici včetně destičky se zásuvkou H k
bodům I.
10. Utáhněte všechny matice a šrouby kroutivou silou uvedenou v nákresu.
Před demontáží a montáží částí vozidla konzultujte montážní příručku.
Montážní pokyny a metoda připevnění dle náčrtu.
Před montáží vyměnitelného systému tažné koule konzultujte mon-
tážní manuál.
DŮLEŽITÉ:
* Pokud je potřeba provést na voze úpravy, obraťte se na svého prodejce.
* Pokud je místo montáže opatřeno asfaltovým nátěrem nebo vrstvou
nátěru snižující hluk, odstraňte je.
* Pro informaci o maximálním nákladu povoleném k tažení se obraťte na
svého prodejce.
* Při vrtání dbejte zvýšené pozornosti, zejména co se týče elektrických,
brzdových a palivových kontaktů.
* Pokud jsou na maticích bodového svařování plastová víčka, odstraňte je.
* Po montáži uschovejte tento manuál k ostatním dokladům vozidla.
* Společnost Brink Towing Systems B.V. neodpovídá za přímé ani nepřímé
škody způsobené nesprávnou montáží, včetně použití nevhodných
nástrojů, použití jiných metod montáže a prostředků než uvedených a
nesprávným pochopením těchto pokynů k montáži.
SZERELÉSI ÚTMUTAT :
Mielőtt rögzítené az eszközt, ellenőrizze a típustáblát, hogy a rögzítési
útmutató alapján melyik ábra alkalmazandó.
1. Távolítsa el a műanyag védőfedeleket.
Távolítsa el a feltüntetett részt.
Válassza le a kipufogórendszer utolsó részét. Lásd az ábrát 1.
2. Fúrja be a műanyag borításba a L és M , ld. 2. ábra
3. Fűrésszel vágja ki a jelzett részt a 3 ábrának megfelelően.
4. Távolítsa el az összes kenőanyagot illetve ragasztót a vontatórúd a
járművel érintkező részeinél.
5. Helyezze el a A és B támasztékokat távolságtartó lemezek segítségév-
el J és illessze a C és D pontokhoz, majd szerelje fel az egész tárgyat
lazán felcsavarva.
6. Illessze az E kereszttartót az A és B tartók közé az F pontokban, majd
húzza meg ujjal a rögzítéseket.
7. Szorítsa be az összes anyát és csavart a rajzon feltüntetett csavaróny-
omatékig.
8. Helyezze vissza az eltávolított elemet.
9. Helyezze fel a gömb alakú rögzítőt, az H illesztőlemezzel együtt az
I pontokban.
10. Szorítsa be az összes anyát és csavart a rajzon feltüntetett csavaróny-
omatékig.
A jármű alkatrészeinek szétszerelési és összeillesztési módját lásd a
munkahelyi kézikönyvben.
Az összeillesztési útmutatót és az alkatrészek csatlakoztatási módját
lásd a rajzon.
Az eltávolítható gömbrendszer összeszerelése érdekében, lásd a öss-
zeszerelési kézikönyvet.
FONTOS:
* Amennyiben a gépkocsin módosításra van szükség, kérjünk felvilágosí-
tást kereskedŒnktŒl.
* Amennyiben a csatlakozási pontok bitumennel, vagy zajcsökkentŒ any-
aggal van bevonva, ezeket távolítsuk el.
* A jármı által maximálisan vontatható megengedett teher mértékérŒl
© 628470/20-05-2017/13
H

tájékozódjunk kereskedŒnknél.
* Fúrás során ügyeljünk arra, hogy elkerüljük az elektromos, a fék- és az
üzemanyag-vezetékeket.
* Amennyiben ponthegesztéssel rögzített anyákkal találkozunk, vegyük le
róluk a mıanyag sapkát.
* A felszerelés után az útmutatót Œrizzük a gépjármı papírjaival együtt.
* A Brink Towing Systems B.V. nem vállal felelősséget a nem megfelelő
szerelésből közvetlen vagy közvetett módon következő károkért. Ez
vonatkozik a nem megfelelő szerszámok használatára, a leírtaktól eltérő
módszerek és eszközök alkalmazására, valamint a szerelési útmutató
téves értelmezésére.
РУКОВОДСТВО ДЛЯ МОНТАЖА:
Перед тем, как начинать монтаж, требуется проверить табличку с
типом изделия для того, чтобы определить какую именно из
иллюстраций в инструкции по установке нужно использовать.
1. Снять пластмассовые защитные колпаки.
Снять указанные детали.
Снять последнюю секцию выхлопной трубы. См. рисунок 1.
2. Просверлить в буферном брусе отверстия L и M, см. рис. 2.
3. Выпилить обозначенную часть, как указано на рис. 3.
4. Удалить имеющийся клей или парафин на месте соприкосновения
буксирного крюка с автомобилем.
5. Поставить кронштейны A и B вместе с наполняющими пластинами
J и прикрепить их в точках C и D, закрепив не до конца.
6. Установить поперечный брус E между опорами A и B в точках F,
затянув крепежный материал не до конца.
7. Затянуть все болты и гайки в соответствии со значениями,
указанными на рисунке.
8. Установить снятые ранее детали.
9. Установить крюк с шаром , вместе со штепсельной платой H в точ-
ках I.
10. Затянуть все болты и гайки в соответствии со значениями,
указанными на рисунке.
Для инструкций по снятию и установке деталей автомобиля,
обращайтесь к руководству для работников гаражей.
Информацию о монтаже и средствах крепления вы найдете в
схеме.
Для инструкций по установке и снятию съемного крюка с шаром,
обращайтесь к прилагаемому руководству по монтажу.
ВНИМАНИЕ:
* Если потребуются изменения конструкции транспортного средства,
следует посоветоваться с дилером автомобиля.
* Если в точках прикрепления имеется слой битума или
противошумовой материал, его следует удалить.
* Сведения о максимально допустимой массе буксируемого прицепа
Вы можете получить у дилера автомобиля.
* При сверлении следите за тем, чтобы не задеть электропроводку
и линии тормозной цепи и подачи горючего.
* Удалите (если они имеются) пластмассовые затычки из приваренных
гаек.
* После монтажа крюка следует хранить настоящее руководство в
комплекте с технической документацией автомобиля.
* Фирма Brink Towing Systems B.V. не отвечает за ущерб, являющийся
прямым или косвенным следствием неправильного монтажа, в том
числе использования неподходящих инструментов и применения
иного способа монтажа или других средств, чем предписано в
инструкции, либо неправильного истолкования настоящей инструк-
© 628470/20-05-2017/14
RUS

© 628470/20-05-2017/15
A
B
A
C
Fig. 1
17mm
30mm
18mm
ø18mm
ø30mm
LL
MM
Fig. 2
10
17

© 628470/20-05-2017/16
Outside bumper
75
=
Middle bumper
Cut out
=
54
Fig. 3

© 628470/20-05-2017/17
