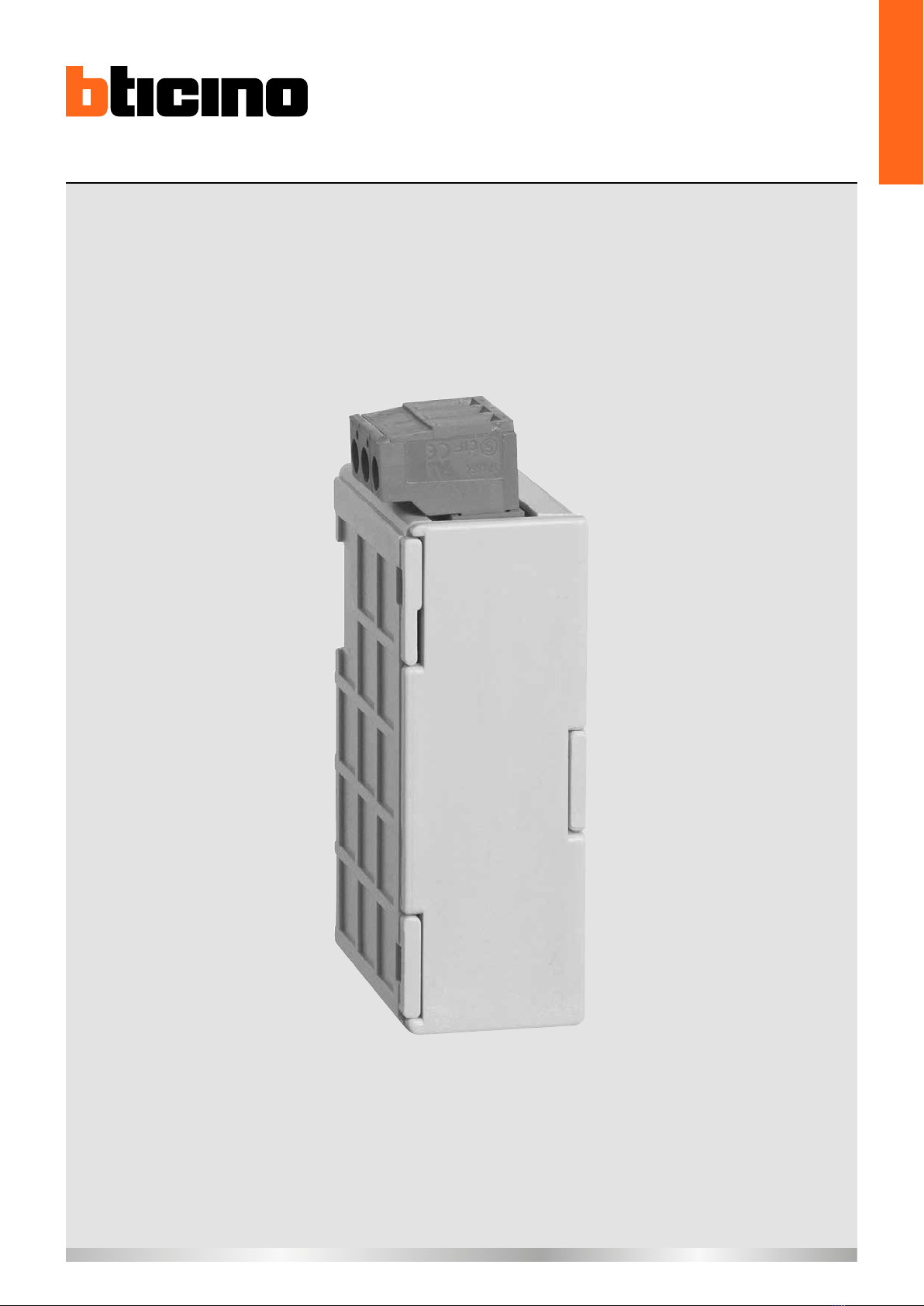

Bticino F4N400 User manual

LE08181AA-01WP-15W27
2 pulse outputs module
for F4N400
Manuale installatore • Installation manual
F4N103

22

3
Manuale installatore • Installation manual
Sommario
Operazioni preliminari 4
Presentazione 5
Installazione 6
Programmazione 7
Caratteristiche tecniche 12
Elenco delle abbreviazioni 13
Contents
Preliminary operations 4
Presentation 5
Installation 6
Programming 7
Technical characteristics 12
Glossary of abbreviation 13
Sommaire
Opérations préalables 4
Présentation 5
Installation 6
Programmation 7
Charactéristiques techniques 12
Lexique des abréviations 13
Indice
Operaciones previas 4
Presentación 5
Instalación 6
Programación 7
Características técnicas 12
Léxico de las abreviaciones 13
Indice
Operações preliminares 4
Apresentação 5
Instalação 6
Programação 7
Características técnicas 12
Léxico das abreviaturas 13
2 pulse outputs module for F4N400

4
• Operazioni preliminari
Al momento del ricevimento della scatola contenente il modulo accessorio, è necessario vericare i seguenti punti:
- lo stato dell’imballo;
- l'assenza di danneggiamenti o rotture dovuti al trasporto;
- la rispondenza tra codice dell'apparecchio e codice ordinato;
- la presenza nell'imballo sia dell'articolo che del foglio istruzioni.
• Preliminary operations
Check the following points as soon as you receive the optional module package:
- the packing is in good condition,
- the product has not been damaged during transit,
- the product reference number conforms to your order,
- the package contains the product,
- the operating instructions.
• Opérations préalables
Au moment de la réception du colis contenant le module option, il est nécessaire de vérier les points suivants :
- l’état de l’emballage,
- le produit n’a pas eu de dommage pendant le transport,
- la référence de l’appareil est conforme à votre commande,
- l’emballage comprend le produit,
- une notice d’utilisation.
• Operaciones previas
Al recibir el paquete que contiene el módulo opcional, será necesario vericar los aspectos siguientes:
- estado del embalaje;
- que el producto no se haya dañado durante el transporte;
- que la referencia del Aparato esté conforme con su pedido;
- el embalaje incluye el producto;
- el manual de utilización.
• Operaçoes preliminares
Na altura da recepção da encomenda do módule opção, é necessário vericar os seguintes pontos:
- o estado da embalagem;
- se o produto não foi danicado durante o transporte;
- se a referência do Aparelho está acordo com a sua encomenda;
- dentro da embalagem encontrase realmente o produto;
- se existe um manual de utilização.

5
Manuale installatore • Installation manual
2 pulse outputs module for F4N400
• Presentazione
L'articolo deve essere collegato alla centrale F4N400. Questo modulo consente la ripetizione a distanza del conteggio
dell'energia attiva e reattiva, positiva o negativa, tramite due uscite impulsi che possono essere congurate in base
al tipo di energia, al peso (0.01, 0.1, 1, 10, 100 kWh e kvarh e 1 o 10 MWh e Mvarh) e alla durata (da 50 ms a 300 ms).
• Presentation
This optional module must be connected to the F4N400 product. This module allows the combining with the
metering of active and reactive energy, positive or negative, of two pulse outputs that can be congured according to value
(0.01, 0.1, 1, 10, 100 kWh and kvarh and 1 or 10 MWh and Mvarh) and duration (50 ms to 300 ms).
• Présentation
Ce module option doit être connecté aux produits F4N400. Ce module permet d’associer au comptage
d’énergie active et réactive deux sorties impulsions congurables sur le type d’énergie, le poids (0.01, 0.1, 1, 10, 100
kWh ou kvarh et 1 ou 10 MWh et Mvarh) et la durée (50 ms à 300 ms).
• Presentación
Este módulo opcional se debe conectar a los productos F4N400. Este módulo permite asociar al contador de
energía activa y reactiva dos salidas de impulsos congurables con el tipo de energía, el peso (0.01, 0.1, 1, 10, 100 kWh o
kvarh y 1 o 10 MWh, Mvarh) y la duración (50 ms a 300 ms).
• Apresentação
Este módulo opção deve ser ligado aos productos F4N400. Este módulo permite associar à contagem de energia activa
e reactiva duas saídas de impulsões conguráveis no tipo de energia, no peso (0.01, 0.1, 1, 10, 100 kWh ou kvarh e 1
ou 10 MWh ou Mvarh) e na duração (500 ms a 300 ms).

6




6789
6789
6789
OUT 1 OUT 2
ABCD
F4N107 max. 1
max. 1
max. 1
max. 1
max. 2
max. 2
A B C D
max. 2
F4N106
F4N105
F4N104
F4N103
F4N102
F4N101
•Fissare il modulo
•Fix the module
•Fixer le module
•Fije el módulo
•Fixe o módulo
•Collegare i morsetti rispettando le indicazoni.
Alimentare la centrale di misura.
• Follow indications when connecting the terminal.
Switch on voltage supply.
• Raccorder le bornier en respectant les indications.
Remettre sous tension.
• Conexionar respetando las indicaciones.
Poner en tensión.
• Ligar o terminal de bornes respeitando as indicações.
Colocar sob tensão novamente.




6789
6789
6789
OUT 1 OUT 2
ABCD
F4N107 max. 1
max. 1
max. 1
max. 1
max. 2
max. 2
A B C D
max. 2
F4N106
F4N105
F4N104
F4N103
F4N102
F4N101




6789
6789
6789
OUT 1 OUT 2
ABCD
F4N107 max. 1
max. 1
max. 1
max. 1
max. 2
max. 2
A B C D
max. 2
F4N106
F4N105
F4N104
F4N103
F4N102
F4N101




6789
6789
6789
OUT 1 OUT 2
ABCD
F4N107 max. 1
max. 1
max. 1
max. 1
max. 2
max. 2
A B C D
max. 2
F4N106
F4N105
F4N104
F4N103
F4N102
F4N101
A B
C




6789
6789
6789
OUT 1 OUT 2
ABCD
F4N107 max. 1
max. 1
max. 1
max. 1
max. 2
max. 2
A B C D
max. 2
F4N106
F4N105
F4N104
F4N103
F4N102
F4N101
•Tabella di accessoriabilità
•Associability table
•Tableau d’associabilité
•Tabla de asociabilidad
•Tabela de associabilidade
• Prima di collegare il modulo accertarsi che la
centrale di misura F4N400 non sia in tensione.
• The F4N400 product must be disconnected.
• Le produit F4N400 doit être hors tension.
• El producto F4N400 deberá estar desconectado.
• O produto F4N400 deve car desligado.
• Installazione • Installation • Installation • Instalación • Instalação
•Collegamento
• Connection
• Raccordement
• Parte trasera
• Ligação

7
Manuale installatore • Installation manual
2 pulse outputs module for F4N400
• Programmazione • Programming • Programmation • Programación
• Programação
•Accesso alla programmazione
•Access to programming mode
•Entrer en programmation
•Entrar en modo programación
•Entrar em modo programação
• Indietro di 1 pagina
•One page backward
•Une page en arrière
•Al revés de una página
•Trás de uma página
•Terminare la programmazione senza salvataggio
•To quit programming without saving
•Quitter la programmation sans sauvegarde
•Para salir de la programación sin guardar
•Para sair da programação sem salvar
+
+
+
+
+
*Modulo successivo
*Next module
*Module suivant
*Módulo siguiente
*Próximo módulo
*Modulo precedente
*Previous module
*Module précédent
*Módulo anterior
*Módulo anterior
*= Valido solo quando ci sono più moduli
*= Valable uniquement si plusieurs modules
*= Valid only when there are many modules
*= Válido sólo cuando hay muchos módulos
*= Válido somente quando há muitos módulos

8
• Programmazione • Programming • Programmation • Programación
• Programação
V I PQS E PF F
V I PQS E PF F
V I PQS E PF F
+
•Codice d’accesso 1: PASS = 1000
•Password 1: PASS = 1000
•Mot de passe 1: PASS = 1000
•Contraseña 1: PASS = 1000
•Senha 1: PASS = 1000
x1
conferma/
conrm

9
Manuale installatore • Installation manual
• Programmazione • Programming • Programmation • Programación
• Programação
2 pulse outputs module for F4N400
V I PQS E PF F
V I PQS E PF F

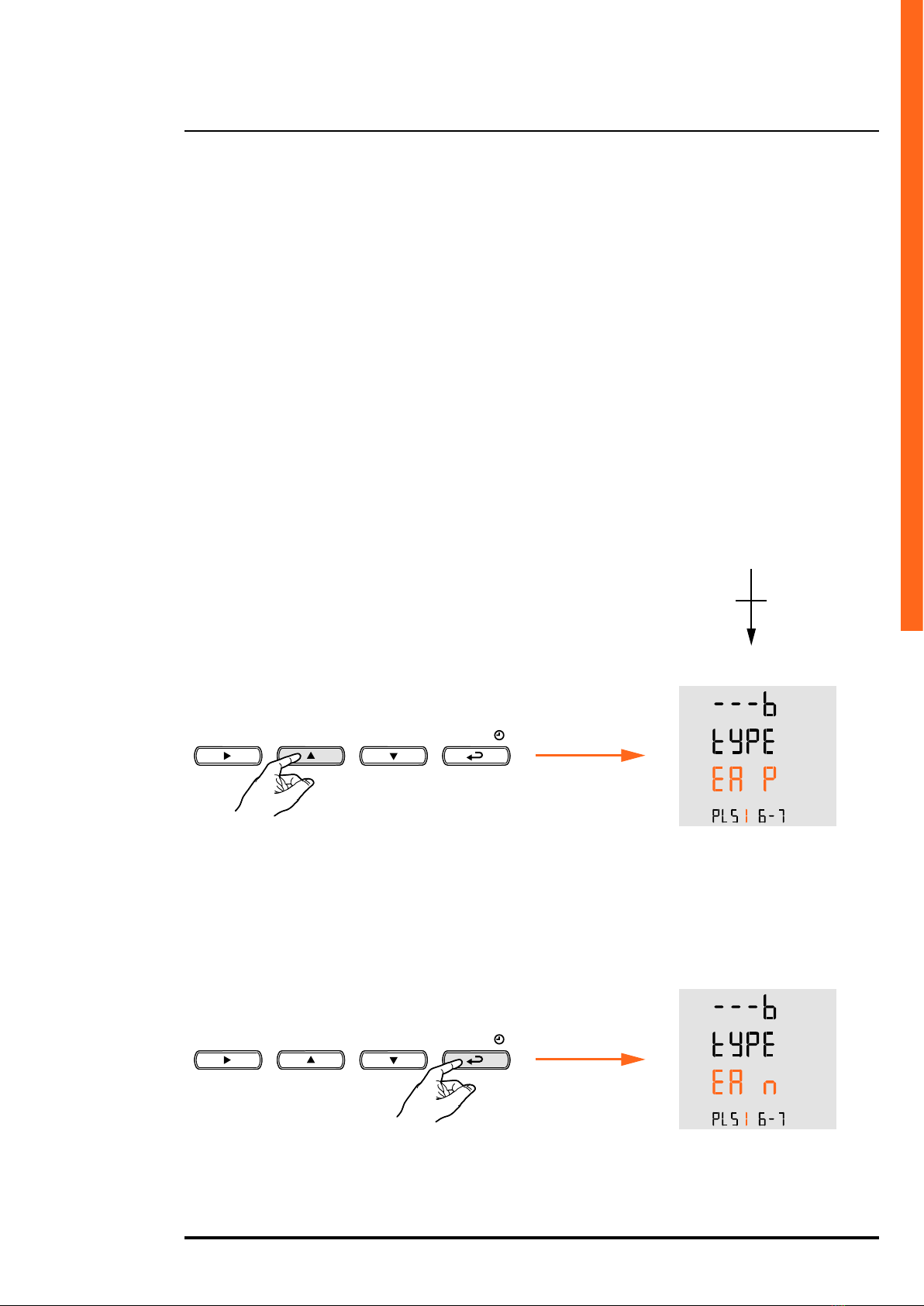

•Uscita impulsi n°1: Assegnazione della grandezza da controllare - Esempio: tyPE = EA n (kWh)
•Pulse output n°1 type - Example: tyPE = EA n (kWh)
•Type de la sortie impulsions n°1 - Exemple: tyPE = EA n (kWh)
•Tipo de la salida de impulsos n°1 - Ejemplo: tyPE = EA n (kWh)
•Tipo de saída n°1 - Exemplo: tyPE = EA n (kWh)
•Menù precedente
•Previous menu
•Menu précédent
•Menú anterior
•Menu precedente
x1 (Er P)
x2 (EA n)
x3 (Er n)
x1
conferma/
conrm

10
• Programmazione • Programming • Programmation • Programación
• Programação
V I PQS E PF F
V I PQS E PF F
•Peso dell'impulso in uscita - Esempio: VAL = 1.0 k (1 impulso = 1 kWh)
•Pulse output rate - Example: VAL = 1.0 k (1 pulse = 1 kWh)
•Poids de la sortie impulsions - Exemple: VAL = 1.0 k (1 impulsion = 1 kWh)
•Peso de la salida de impulsiones - Ejemplo: VAL = 1.0 k (1 pulso = 1 kWh)
•Peso de saída de impulsães - Exemplo: VAL = 1.0 k (1 pluso = 1 kWh)
x1 (0.1 k)
x2 (1.0 k)
x3 (10.0 k)
x4 (100.0 k)
x5 (1.0 M)
x6 (10.0 M)
x1
conferma/
conrm

11
Manuale installatore • Installation manual
V I PQS E PF F
V I PQS E PF F
V I PQS E PF F
• Programmazione • Programming • Programmation • Programación
• Programação
2 pulse outputs module for F4N400
x1
conferma/
conrm
V I PQS E PF F
V I PQS E PF F
V I PQS E PF F
x1 (100 ms)
x2 (200 ms)
x3 (300 ms)
x1
conferma/
conrm
•Menù successivo
•Following menu
•Menu suivant
•Menú siguiente
•Menu seguir
•Durata dell'impulso in uscita - Esempio: dUr = 300 ms
•Pulse output durations - Example: dUr = 300 ms
•Durée de la sortie impulsions - Exemple: dUr = 300 ms
•Duración de la salida de impulsiones - Ejemplo: dUr = 300 ms
•Duração da saída de impulsões - Exemplo: dUr = 300 ms
•P
rogrammazione della uscita impulsi n°2 - Procedere come per l’uscita n°1
• Pulse output n°2 programming - Proceed as for output n°1
• Programmation de la sortie impulsions n°2 - Procédez comme pour la sortie n°1
• Duración de la salida de impulsiones n°2 - Proceda de la misma manera que para la salida n°1
• Duração da saída de impulsões n°2 - Proceda como para a saída n°1
•Salvataggio delle impostazioni
•Saving settings
•Sauvegarde des réglages
•Guardar los ajustes
•Salvando das congurações
•Codice d’accesso 2
•Password 2
•Mot de passe 2
•Contraseña 2
•Senha 2

12
• Caratteristiche tecniche
2 optorelè con contatto SPST-NO libero da potenziale max. 110V AC/DC - 50mA
Isolamento galvanico (tensione di isolamento AC) 2 kV (IEC/EN 61010)
• Technical characteristics
2 optorelays with potential-free SPST-NO contact max. 110V AC/DC - 50mA
Galvanic insulation (AC insulation voltage) 2 kV (IEC/EN 61010)
• Caractéristiques techniques
2 optorelays avec contact SPST-NO libre de potentiel max. 110V AC/DC - 50mA
Isolation galvanique (tension d’isolement AC) 2 kV (IEC/EN 61010)
• Características técnicas
relé óptico con contacto SPST-NA libre de potencial max. 110V AC/DC - 50mA
Aislamiento galvánico (tensión de aislamiento AC) 2 kV (IEC/EN 61010)
• Características técnicas
Relé óptico com contato SPST-NO potencial livre max. 110V AC/DC - 50mA
Isolamento galvánico (tensão de isolamento AC) 2 kV (IEC/EN 61010)

13
Manuale installatore • Installation manual
• Elenco delle abbreviazioni
PLS1...PLS2 Uscita impulsi 1 e 2
tyPE Impostazione dell’uscita impulsi
EA P Energia attiva positiva (kWh+)
Er P Energia reattiva positiva (kvarh+)
EA n Energia attiva negativa (kWh-)
Er n Energia reattiva negativa (kvarh-)
VAL Peso dell’impulso
dUr Durata dell’impulso
• Glossary of abbreviations
PLS1...PLS2 Pulse output 1 and 2
tyPE Pulse output allocation
EA P Positive active power (kWh+)
Er P Positive reactive power (kvarh+)
EA n Negative active power (kWh-)
Er n Negative reactive power (kvarh-)
VAL Pulse value
dUr Pulse duration
• Lexique des abréviations
PLS1...PLS2 Sortie impulsionnelle 1 et 2
tyPE Aectation de la sortie impulsionnelle
EA P Energie active positive (kWh+)
Er P Energie réactive positive (kvarh+)
EA n Energie active négative (kWh-)
Er n Energie réactive négative (kvarh-)
VAL Poids de l’impulsion
dUr Durée de l’impulsion
• Léxico de las abreviaciones
PLS1...PLS2 Salida de impulsos 1 y 2
tyPE Asignasión de la salida de impulsos
EA P Energía activa positiva (kWh+)
Er P Energía reactiva positiva (kvarh+)
EA n Energía activa negativa (kWh-)
Er n Energía reactiva negativa (kvarh-)
VAL Peso del impulso
dUr Duración del impulso
• Léxico das abreviaturas
PLS1...PLS2 Saída por impulsos 1 e 2
tyPE Atribuição da saída por impulsos
EA P Energia activa positiva (kWh+)
Er P Energia reactiva positiva (kvarh+)
EA n Energia activa negativa (kWh-)
Er n Energia reactiva negativa (kvarh-)
VAL Peso do impulso
dUr Duração do impulso
2 pulse outputs module for F4N400

14
Note

15
Manuale installatore • Installation manual
Note
2 pulse outputs module for F4N400

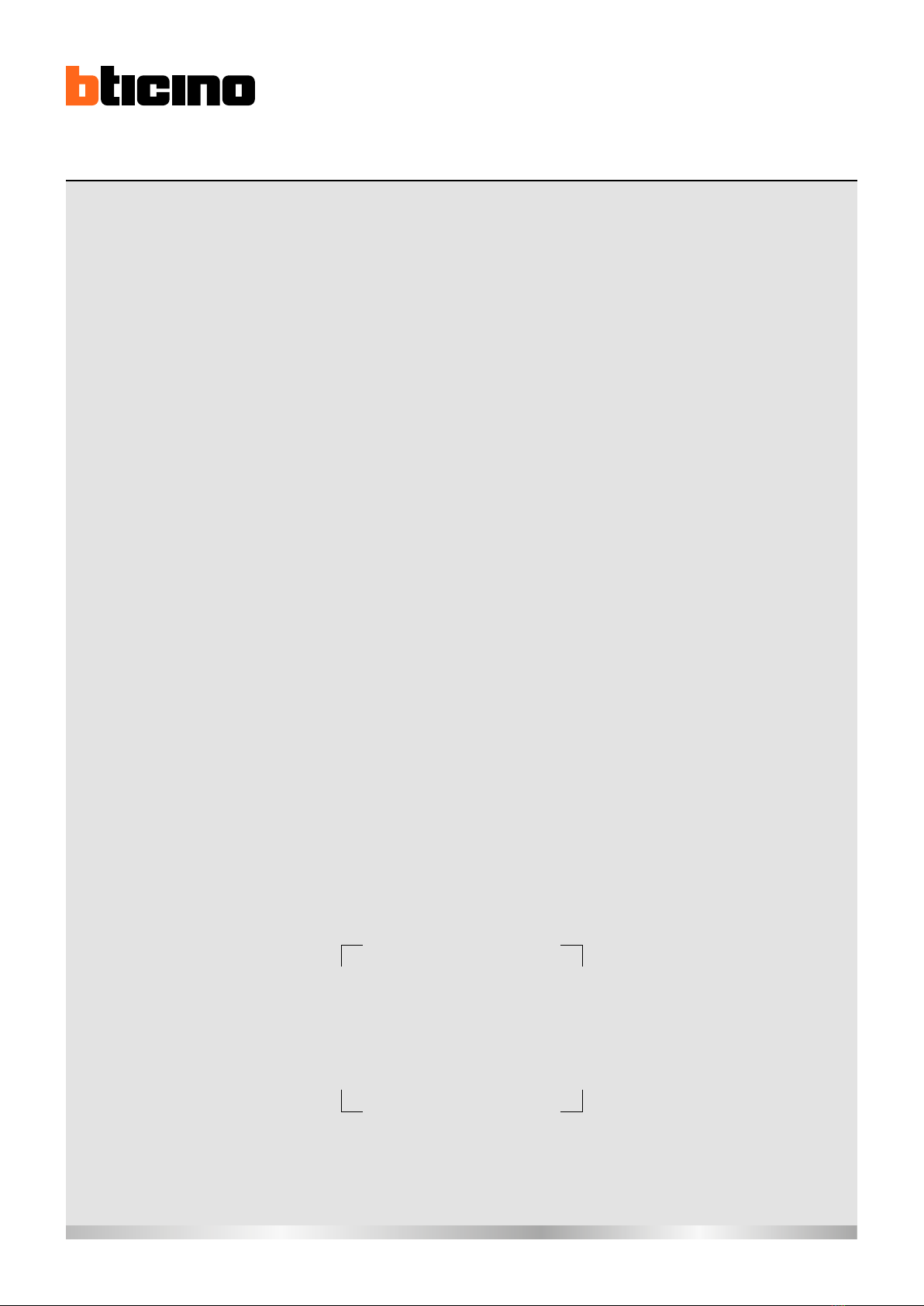

Timbro installatore - installation rm’s stamp
BTicino SpA si riserva il diritto di variare in qualsiasi momento i contenuti illustrati nel presente stampato
e di comunicare, in qualsiasi forma e modalità, i cambiamenti apportati.
BTicino SpA reserves at any time the right to modify the contents of this booklet and to communicate,
in any form and modality, the changes brought to the same.
